地形图测绘与图式符号.
地形图的基本知识
第二节
地形图的比例尺
2）图示比例尺：
绘制在数字比例 尺下方 用分规直接在图 上量取直线段的 水平距离 可抵消图上量取 长度时图纸伸缩 的影响
图示比例尺
第二节
地形图的比例尺
2.比例尺精度
图上0.1mm所代表的实地水平距离 比例尺精度的作用：
◆根据比例尺精度，就可在测图时确定出量距应达到的准确程度； ◆按图上需要表示出的实地最小距离来确定测图比例尺； ◆比例尺越大，比例尺精度越高。 例如：根据某工程设计需要，在图上必须能表示0.05米的实地距 离，按上述原理，应采用的测图比例尺为：
.
□对于要按实际形状画出的地物，如形状不规则，当凹凸 部分在图上大于0.4毫米时均应表示出来。道路、围墙、管 线等曲折在图上小于0.5毫米时可忽略不计，将其拉直。
2、地貌点的选择
.
山地：应选择山顶、鞍部、 山脊、山谷和山脚等坡度 及方向变化处的地貌特征 点作碎部点。
平坦地区：间隔一定距离 (一般为图上30mm)测绘 一碎部点，每块平地应注 明其代表性高程。
1∶500地形图取至0.01千米， 1∶1 000和1∶2 000地形图取 至0.1千米， 1∶5 000地形图取至整千米数。
矩形分幅编号 ◆流水编号法
一般从左至右、由上到下用阿拉伯数字依次编号。
◆行列编号法
一般由上到下为横行，从左至右为纵列，以一定 代号按先行后列的顺序编号。
第五节
图名和图号 接图表
用量角器量出测点方向, 沿量角器直尺边刺点。
控制点
经纬仪配合小平板仪测图法
小平板仪安置在控制点上； 经纬仪安置在平板仪近旁(23米) 采用方向距离交会法。
测点方向：用照准仪瞄 测点距离 测点标高
地形图测绘的相关原则等

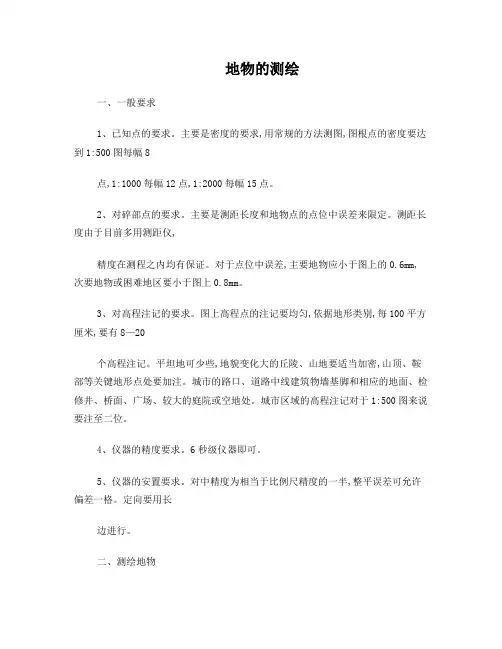

地物的测绘一、一般要求1、已知点的要求。
主要是密度的要求,用常规的方法测图,图根点的密度要达到1:500图每幅8点,1:1000每幅12点,1:2000每幅15点。
2、对碎部点的要求。
主要是测距长度和地物点的点位中误差来限定。
测距长度由于目前多用测距仪,精度在测程之内均有保证。
对于点位中误差,主要地物应小于图上的0.6mm,次要地物或困难地区要小于图上0.8mm。
3、对高程注记的要求。
图上高程点的注记要均匀,依据地形类别,每100平方厘米,要有8—20个高程注记。
平坦地可少些,地貌变化大的丘陵、山地要适当加密,山顶、鞍部等关键地形点处要加注。
城市的路口、道路中线建筑物墙基脚和相应的地面、检修井、桥面、广场、较大的庭院或空地处。
城市区域的高程注记对于1:500图来说要注至二位。
4、仪器的精度要求。
6秒级仪器即可。
5、仪器的安置要求。
对中精度为相当于比例尺精度的一半,整平误差可允许偏差一格。
定向要用长边进行。
二、测绘地物1、凡能在图上表示的均要表示;2、测绘规范和图式是测绘的依据;3、测绘地物要遵循“看不清不绘”的原则;4、能依比例尺的地物要测定其轮廓点,使其与实地地物相似。
轮廓内要注记相应的文字和符号;5、不依比例尺的要准确测定其中心位置;6、半依比例尺的要准确测定其中心线。
三、居民地的测绘1、居民地的各类建筑物、构筑物及主要附属设施应准确测定其实地外围附廓,如实反映建筑物结构特征;2、房屋的轮廓以脚基外角为准,并注记结构与层次,1:500,1:1000图的房屋要逐个表示,临时性的建筑可舍去。
3、建筑物和围墙轮廓凸凹图上小于0.5mm,简单房屋小于0.6mm2时,可用直线连接。
四、道路的测绘1、道路及其附属设施的测绘,图上应准确反映出道路的种类和等级,附属设施的结构和关系;正确处理道路的相交关系及其他要素的关系。
2、铁路轨顶,公路路中,道路交叉处、桥面、隧洞、涵洞均应注高程;3、公路等双线道路均应依比例尺绘制。
GB／T 20257.1-2007 第1部分1：500、1：1000、1：2000图式
各种数卞说明，除特别说明外，凡为“大于”者含数字本身〈如大于3爪，含3⑴小于”者不含数宇本身。芥种符号等级说明中的“以丨:”和“以下”，其含意与匕述相同。
4.3.55丨8符号表示与配合的示例见附珙8。
3地形图分幅和颜色
3.1地形图分幅与编号
注：配置是指所使用的符号为说明性符号，不具有定位意义。在地物分布范II内敝列或整列式布列符号，用于表示面状地物的类別。
2.5符号使用方法与要求ቤተ መጻሕፍቲ ባይዱ
2.5，1图式中除特殊标注外，一般实线表示建筑物、构筑物的外轮廊与地面的交线〔除桥梁、坝、水闸、架空筲线外八虛线表示地下部分或架空部分在地而上的投影.点线表示地类范围线、地物分界线，
相同地物毗连成群分布，其范围用地类界表示，在其范围内适中位8配肾不依比例尺符号，如露天设济等。
2.5.3两地物相重叠或立体交叉时，按投影原则下层被上足遮盖的部分断开，上层保持完整。
1.5^ 4各种符号尺寸是按地形图内容为屮等密度的图幅规定的。为了使地形阁淸晰易读，除允许符号交叉和结合表示者外，各符号之间的间隔（包括轮廊线与所配置的不依比例尺符号之间的间隔〉一般不成小于0.3出…。如果某些地区地物的密度过大.图上不能容纳时，允许将符弓的尺寸略为缩小（缩小率不大于…或移动次要地物符号。双线及示的线状地物其符号相距很近时，可采用共线衣尕。
2.5.5实地I：有些建筑物、构筑物，图式屮未规定符号，又不便0：！类表禾者，可表示该物体的轮廓图形或范田，并加注说明。地物轮廓图形线用15111^实线表示，地物分布范闱线、地类界线用地类界符号表不。
1.5^ 6本图式中土质和植被符号栏中，以点线框者，指示应以地类界符5衣示实地范围线：以实线框者，指示小'表示范围线，只在范田内配货符号。
地形图
内容提要：
§1地形图的基本知识
§2地形图的测绘
§3地形图的应用
第一部分 地形图的基本知识
1
地形图的比例尺分幅和编号
2 地物符号与地貌符号
3 地形图图外注记
一、 平面图、地形图
地物—地面人工建筑物，如房屋、道路、
地形
农田、桥梁……
地貌—地面自然形态，如山脉、河流、
平原、洼地……
平面图：将地面上各种地物的平面位臵按一定比例尺、 用规定的符号和线条缩绘在图纸上，并注有代表性的高程 点，这种图称为平面图。
比例尺精度
通常人们用肉眼只能分辨出图上最小的距离为0.1mm，因此在 图上量度和描绘时，也只能达到图上0.1mm的正确性。例如，在 1:1000的地形图上量取两点间的距离时，用眼睛最多只能辨别出 0.1mm×1000=0.1m的正确性。不可能辨别到 0.01mm×1000=0.01m。同样，在测绘1:1000比例尺地形图时， 测量水平距离或计算的数据结果的取位只需精确到0.1m，如果要精 确到0.01m,图上也无法表示出来。同理，如果要求图上能表示出地 面线段精度不小于0.2m，则采用的测图比例尺应不小于1:2000。 因此， 我们把图上0.1mm所代表的实地水平距离称为比例尺精 度。如1:1000地形图，其比例尺精度为0.1mm×1000=0.1m、1:500 地形图，其比例尺精度为0.05m。各种比例尺的比例尺精度可表达 为 δ＝0.1mm×M 式中 δ为比例尺精度；M为比例尺的分母。
1.等高距h
相邻等高线之间的高差，称为等高线间隔或称等高 距，一般用h表示。在同一幅地形图上，各处的等高距 应当相同。(一般按图的比例尺和测区的地形类别选择 基本等高距h的值)
地形类别
第七章 地形图的基本知识
(4) 地物注记 有些地物除了用相应的符号表示外，对于地物的性质、名称等在 图上还需要用文字和数字加以注记， 如房屋的结构、层数、地名、路名、单位名、计曲线的高程、碎 部点高程、独立性地物的高程以及河流的水深、流速等。
三、地貌符号 1、 等高线 等高线是地面上高程相等的相邻各点所连的 闭合曲线。 例如，当水面高为70m时，曲线上任一点的 高程均为70m； 将这些水涯线垂直投影到水平面上，并按一定 的比例尺缩绘在图纸上，这就将小岛用等高线 表示在地形图上了。 2、 等高距与等高线平距 地形图上相邻两条等高线间的高差，称为等高距(contour interval) 。 同一幅地形图的等高距是相同的，因此地形图的等高距也称为基本等高距。 大比例尺地形图常用的基本等高距为0.5m、1m、2m、5m等。 等高距越小，用等高线表示的地貌细部就越详尽；等高距越大，地貌细部表 示的越粗略。 测绘地形图时，要根据测图比例尺、测区地面的坡度情况和按国家规范要求 选择合适的基本等高距，见表9-4。
1：1万地形图的分幅编号： 将1：10万图幅按经差3′45″，纬差 2′30″ 分为64幅，其编号是在1：10万图幅 后面加上相应的序号，如G-47-124-（25）
y=[（φ左上- φ）/2.5′]×8+（ λ - λ左上） /3.75′+1
四、1：5000、1：2000地形图的分幅编号
1：5000地形图按经差1′52.5″，纬差1′15″ 将一幅1： 1万地形图分为四幅1：5000地形图，其编号是在1：1万图 幅后面加上相应的序号，用a、b、c、d表示， 如J-50-72-（32）- a 1：2000地形图按经差37.5″，纬差25″ 将一幅1：5000 地形图分为9幅1：2000用数字1、2、 …… 、 9表示， 如J-50-72-（32）- a-9
地形图图幅编号
(4)、1:1万比例尺图的分幅与编号
每幅1:10万图按经、纬差8等分，成为64幅1:1万图， 以（1）、（2）、…（64）编号，如某地在1:1万图 幅为J-50-62-（9），如图8-5所示。
38°20′ 38° 114°30′ 115°
1:10万 J-50-62
1、平面坐标——用比例尺在图上量取。
1000 900 800 h 700 600
49
2、目估内插点位高程：
HE=51.0m, HF=48.3m, HG=51.9m
h
Y . A X
52
51 50
•
E
•G
•F 1:500
500 1000 1100 1200 1300 1400 1500 1：1000
（2）编号
1:100万地形图的编号。与国际分幅编号一致，只是行 和列的称谓相反，1:100万地形图的图号是由该图所在的 行号（字符码）和列号（数字码）组合而成，中间不再 加连字符。如北京所在1:100万地形图的图号为J50。 1:50万～1:5000比例尺地形图的编号均由五个元素（五 节）10位代码构成，即1:100万地形图的行号（第一节字 符码1位），列号（第二节数字码2位），比例尺代码（第 三节字符1位），该图幅的行号（第四节数字码3位），列 号（第五节数字码3位），共10位。如表8-3所示。 10位代码的构成
× 图幅数 经差 纬差
1×1 1 6° 4°
2×2 4 3° 2°
4×4 16 1°30′ 1°
12×12 144 30′ 10′
24×24 576 15′ 10′
48×48 2304 7′30″ 5′
96×96 9216 3′45″ 2′30″
地形图的测绘
d 1 D M
§9-1 地形图的比例尺
比例尺的大小是以比例尺的比值来衡量的，比例尺分
母愈大，比例尺愈小；反之，比例尺分母愈小，则比 例尺愈大
大比例尺:1:500、1:1000、1:2000、1:5000
中比例尺:1:1万、1:2.5万、1:5万、1:10万 小比例尺:1:20万、1:50万、1:100万
小与地面坡度有关.等高线平距越小,地面坡度越大; 平距越大,坡度越小.可根据地形图上等高线的疏与 密来判定地面坡度的缓与陡
图9-5 等高线平距与地面坡度的关系
§9-3 地貌符号
（三）等高线的种类
1.首曲线 首曲线也叫基本等高线,是指按基本等高距绘成的等 高线,用细实线描绘 2.计曲线 为便于读图,自高程起算面开始,每隔四条首曲线加 粗描绘的等高线,也叫加粗等高线,用粗实线描绘,并 在适当位置断开注记高程 3.间曲线 当首曲线不能显示某些局部地貌时,按二分之一基本 等高距绘成的等高线,也叫半距等高线,用长虚线表 示,仅在局部地区使用,可不闭合
§9-5地形图的测绘方法
4.管线的测绘 架空管线在转折处的支架塔柱实测,塔柱上有变压器,变 压器位置按其与塔柱的相应位置绘出。 5.水系的测绘 水系包括河流、渠道、湖泊、池塘等地物,无特殊要求时 均以岸边为界,如果要求测出水涯线（水面与地面交 线）.洪水位（历史上最高水位）及平水位（常年一 般水平位置）,按要求在调查研究的基础上进行测绘。 河流两岸一般不大规则,在保证精度前提下,对于小的弯 曲和岸边不甚明显的地段可适当取舍.在图上只能以 单线表示的小沟,不必测绘两岸
§9-5地形图的测绘方法
二、选择碎部点
地物点:反映地物轮廓和几何位置的点称为地物特征点,简 称地物点,例如,房屋角点.道路中线或边线.河岸线.各种地 物转折、变向点等 地貌特征点:地面坡度变化点和方向变换点.峰顶.鞍部的中 心.盆地的最低点等 地貌可近似地看作由许多形状.大小和坡度方向不同的斜面 组成,这些斜面的交线称为地貌特征线（也叫地性线）,如 山脊线.山谷线 山脊线或山谷线上变换方向之点为方向变换点,方向变换点 之间的边线称为方向变换线;两个倾斜度不同坡面的交线叫 倾斜变换线。
地形图图层、符号释义
一、图层含义二、图层详解1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。
（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。
（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。
（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。
（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。
（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。
（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。
2. DLDW层（1）要求各要素均有代码且代码使用合理。
（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。
（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。
（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。
（3）同一条道路边线的代码要统一且合理。
（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。
地形图图层、符号释义
一、图层含义二、图层详解1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。
（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。
（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。
（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。
（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。
（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。
（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。
2. DLDW层（1）要求各要素均有代码且代码使用合理。
（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。
（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。
（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。
（3）同一条道路边线的代码要统一且合理。
（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。
地形图图式规范
14
地图注记要素（4） 字向：指注记字头的朝向，地图注记除公路、河流 、等高线等随被注符号的方向变化方向外，其它绝 大部分注记的字头都是朝北的
2011
Computer cartography – YiFu House – ChuZhou University
15
地图注记要素（5） 字列：指同一注记的排列方式，依被注记地物的形 状与分布情况，分为水平、垂直、雁行和屈曲四种
基本原则： 注记应指示明确，不能与附近的注记 或其它要素发生混淆
字位优先顺序
避免遮盖铁路、公路、河流及有方位意义的物体轮廓线，尤其不 能压盖居民地的出入口、河流汇合处、道路交叉点以及独立地物 面状地物应选择其中部或沿面状伸展反向用不同的字位注出
2011 Computer cartography – YiFu House – ChuZhou University 18
2011
Computer cartography – YiFu House – ChuZhou University
33
依比例尺符号
2011
Computer cartography – YiFu House – ChuZhou University
34
半依比例尺符号 符号旁标注宽度尺寸值
2011
2011 Computer cartography – YiFu House – ChuZhou University 16
2011
Computer cartography – YiFu House – ChuZhou University
17
地图注记要素（6） 字位：注记相对于被注地物所安放的位置，字位的 确定应考虑被注符号的范围大小、分布情况及其附 近关系
地形图地籍图常用图式(DOC)
地形图、地籍图常用图式地形图和地籍图是最常见的两种地图，它们是工程测量、地质勘探、城市规划等领域的基础性材料。
地形图主要是地表的自然属性，如地形高低、地形坡度、河流、山脉等等，地籍图则主要是土地的属性，如土地所有者、土地面积、土地用途等。
在实际工作中，为了便于绘制这些地图，人们发明了很多图式。
本文主要介绍地形图和地籍图的常用图式。
地形图常用图式等高线图等高线是一些高度相等的点连接成的线，用来表示地形高低的变化。
等高线图是将等高线线条图形化而成的一种地形图。
这种图式被广泛运用于工程测绘、地理学和地质学等领域中，适用于任何地形，如海拔起伏的山区、城市内部道路及建筑、平坦的草原及农田等。
洼地盆地图洼地和盆地都是地形高低的局部低点，也就是地势低洼的地方。
洼地是相对于周围地面较低，水流容易流入或者聚集于此的地方，而盆地则是周围高地围绕而成的大坑。
洼地盆地图，是将洼地和盆地标注在地形图上，便于在水文、水利等研究领域使用。
地形剖面图地形剖面图是指沿着地形的某一条线画出一张地形图。
这种图形形式直观，能清晰展示地形的某一段区域的高度、坡度等变化情况，通常应用于道路、铁路、坑壕和输油管道等选址设计及施工工程中。
地形图图例地图上具有比例尺、坐标、指北针等一系列条目的群组，称为图例。
地形图上常用的图例有等高线图例和河流和水域符号图例。
图例通常位于地图的角落或边缘，便于观察和查找。
地籍图常用图式地籍图界址点符号地籍图界址点符号通常用来表示土地界址线上的角点。
像界址点标明很多欸！例如三角点是路口中心的红色三角形，第一个测量点为黑色点，第二个测量点为白色点，以此类推。
地籍图用途符号地籍图用途符号使用统计图例，在地籍图上为每一个使用目标表示一个对应的符号。
从而标示出土地的用途，例如：绿色区域代表农业用地，黄色区域代表住宅用地，蓝色区域代表工业用地。
地籍图建筑物符号地籍图建筑物符号代表土地上建筑物的属性和位置。
常见的建筑物符号包括房屋、厂房、仓库等。
地形图、地籍图常用图式
地形图、地籍图常用图式本图式适用于1:5000地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号旁只注一个尺寸的，表示圆或外接圆的直径、等边三角形或正方形的边长；两个尺寸并列的，第一个数字表示符号主要部分的高度，第二个数字表示符号主要部分的宽度；线状符号一端的数字，单线是指其粗度，两平行线是指含线划粗的宽度（街道是指其空白部分的宽度）。
符号上需要特别标注的尺寸，则用点线引示。
（3）符号线划的粗细、线段的长短和交叉线段的夹角等，没有标明的均以本图式的符号为准。
一般情况下，线划粗为0.12mm，点的直径为0.2mm。
符号非主要部分的线划长为0.0.8mm，非垂直交叉线段的夹角为0.85º或60º。
2 符号的定位点和定位线（1）符号图形中有一点的，该点为地物的实地中心位置。
（2）圆形、正方形、长方形等符号，在其几何图形中心。
（3）宽底符号（蒙古包、烟囱、水塔等）在底线中心。
（0.8）底部为直角的符号（风车、路标、独立树等）在直角的顶点。
（5）几种图形组成的符号（敖包、教堂、气象站等）在其下方图形的中心点或交叉点。
（6）下方没有底线的符号（窑、亭、山洞等）在其下方两端点间的中心点。
（7）不依比例尺表示的其它符号（桥梁、水闸、拦水坝、溶斗等）在符号的中心点。
（8）线状符号（道路、河流、境界等）在符号的中心线。
依比例尺表示时，在两侧线的中心。
3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。
（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。
地形图图层、符号释义
一、图层含义二、图层详解1. JMD图层〔1〕要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的根本要求。
〔2〕在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。
〔3〕共线房屋要求数据上完全重合，到达“无缝连接〞的目的。
〔4〕房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。
〔5〕JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照?地形图图式?要求，楼层注记大小那么规定字高为2。
〔6〕单位名称和地名各有代码，且除了在适宜的位置标注注记还要求在注记旁输入“地名标记点〞，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。
〔7〕如果单位或地名比拟长，用一排在所在面积表示不下，那么分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。
2. DLDW层〔1〕要求各要素均有代码且代码使用合理。
〔2〕DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。
〔3〕DLDW层注记包括工矿类的所有注记和其他注记如“水泥地〞、“施工区〞、“拆迁区〞、“乱掘〞、“堆土〞等，注记大小规定字高为2.53. DLSS图层〔1〕要求各要素均有代码且代码使用合理。
〔2〕DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。
〔3〕同一条道路边线的代码要统一且合理。
〔4〕有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。
CAD地形图的绘制及符号的编制[分享]
![CAD地形图的绘制及符号的编制[分享]](https://img.taocdn.com/s3/m/5a98ec0f876fb84ae45c3b3567ec102de3bddf54.png)
地形图绘制的基本知识一、绘图坐标系的约定在第五章中我们已经知道了AutoCAD 有两个坐标系统：一个称为世界坐标系（WorldCoordinate Sysytm ，简称WCS ）的固定坐标系和一个称为用户坐标系（User Coordinate Sysytm ，简称UCS ）的可移动坐标系。
在WCS 中，X 轴是水平的，指向由左向右，Y 轴是垂直的，正向朝上，Z 轴垂直于 XY 平面，原点是图形左下角X 轴和Y 轴的交点。
UCS 坐标系是依据WCS 通过移动原点和旋转坐标轴来定义的，以方便用户根据自已的需要绘制图形。
启动AutoCAD 后，缺省情况下UCS 与WCS 重合，其坐标系图标见图9—1。
虽然上述WCS 坐标系与我们在测量学中定义的测量坐标系从本质上说是一致的，但容易想象得到，在AutoCAD 中，按照相同坐标绘制的图形，其方位与我们想象中的并不一致，这是由于两个坐标系视点的不同所造成的。
例如，将测量坐标系中正北方向上两点P1和P2的坐标输入到AutoCAD 中，就会发现该两点在正东方向上。
1、定义用户坐标系为了解决AutoCAD 中图形显示（视点不同）问题，可以采用用户坐标系。
借助前面学过的“UCS ”命令，将WCS 分别进行一次绕Y 坐标轴和Z 坐标轴旋转即可得到如图9—2所示的测量坐标系。
具体操作命令如下：命令: ucs当前 UCS 名称: *世界*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: n指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: y指定绕 Y 轴的旋转角度 <0>: 180命令: ucs当前 UCS 名称: *没有名称*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: n指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: z指定绕 Z 轴的旋转角度 <0>: 90命令: ucs当前 UCS 名称: *没有名称*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: s输入保存当前 UCS 的名称或[?]: survey图9-1 WCS 图标图9-2 UCS 测量坐标系图标操作中前两个UCS 命令是分别绕Y 轴和Z 轴旋转，最后一个UCS 命令是将旋转后的UCS 坐标系用“survey ”名称保存，可用ucsman 命令查看或在WCS 和UCS 中切换（图9—3）。
地形图、地籍图绘图常用图式
地形图、地籍图绘图常用图式一.地形图与地籍图的联系与区别：（1）联系：地形图和地籍图都有投影坐标系，并且都属于空间数据，有空间特性，属性特性，时间特性。
并且地籍图是由地形图派生出来的。
（2）区别：地形图主要采用国家统一的坐标和高程系统，而地籍图考虑到投影变形，有时采用地方独立的城市地籍坐标系统或高程系统。
地形图上不反映土地权属和用地类型和植被类型图斑，而地籍图上必须表示土地权属界线和用地类型和植被类型图斑。
地形图上标注有高程注记，而地籍图上不用标注高程注记。
地形图上需要表示各种管线地物，而地籍图上不用反映管线地物。
二.本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。
1.符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。
（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。
以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。
组合符号图形部分未注明尺寸的，一般以本图式为准。
但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。
2.符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。
（2）宽底符号（烟囱、独立石等），在底线中心。
（3）底部为直角形的符号（风车、路标等），在直角的顶点。
（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。
（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。
（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。
（7）线状符号（道路、河流、堤、境界等），在符号的中心线。
依比例尺表示时，在两侧线的中心。
3.符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。
500地形要素分类代码与图式符号
北京市1:500、1:2000地形要素分类代码与图式符号表分类代码要素名称符号图形定位特征码几何类型01 测量控制点各级测量控制点是测绘地物、地貌的平面与高程的主要依据，在地形图上应精确展绘、明确表示。
各等级水准点应按实际位置测绘于图上。
011100 三角点P 点011700 埋石导线点P 点011800 不埋石图根点P 点012100 水准点P 点013000 GNSS控制点P 点014100 天文点P 点02 居民地与垣栅居民地是主要的地形要素，1:500、1:2000比例尺图上应按实地轮廓逐个测绘。
房屋按其建筑材料及使用性质分为特殊房屋、永久性房屋、普通房屋等，分别用相应符号表示。
021100 021109 a永久房屋b带地下室的永久房屋LLL面021200 021209 a普通房屋b带地下室的普通房屋LLL面021300 021309 a建筑中房屋b带地下室的建筑中房屋LLL面021400 破坏房屋L 面表B（续）分类代码要素名称符号图形定位特征码几何类型021500 棚房LL 面021600 021610021620 021620 架空房屋a柱与虚线部分b实线部分飘楼c符号点d外边线P、LLPDL点、线线点线022400 蒙古包PD 点022900 022909 a特殊房屋b带地下室的特殊房屋LLL面023110 023120 023130 廊a无墙壁的柱廊b一边有墙壁的柱廊c门廊P、LP、LP、L点、线点、线点、线023140 023141 建筑物悬空走道a虚线部分b实线部分LL线023200 台阶L 线023300 室外楼梯L 线023401 023402 地下建筑物a窗口b出入口LLL线表B（续）表B（续）分类代码要素名称符号图形定位特征码几何类型023500 围墙门a不依比例尺的P 点023600 023600 门墩a不依比例尺的b依比例尺的PL点线023700 门顶L 线023900 楼下通道L 线024001 024002 024003 024009 居民地与垣栅类图形线a实线b土坡c泊岸e虚线LLLLLL线024300 024400 围墙a一般围墙b特殊围墙LLLW线024500 栅栏、栏杆LL 线024600 竹、木篱笆LC 线024700 活树篱笆LC 线024800 铁丝网LC 线024900 木板墙LL 线表B（续）分类代码要素名称符号图形定位特征码几何类型03 工矿建（构）筑物及其它设施矿山开采、地质勘探、工业、农业、科学、文教、卫生、体育设施和公共设施等国民经济建设的主要设施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（二）矩形分幅与编号
图幅为矩形： 50cm × 50cm，40cm× 50cm
或 40cm × 40cm，
基本方格： 10cm ×10cm
矩形分幅及面积
比例尺
1:5000 1:2000 1:1000 1:500
50×40分幅
50×50分幅
图幅大小 实地面积 图幅大小 实地面积 1:5000图
cm×cm km² cm×cm km² 所含幅数
0.1km，
1：500取至0.01km 如编号: 3.0-1.5 2.5-2.5
（2）自然序数编号 带状或小面积测区，统一顺序编号 如下图 ××-15
1234 5 6 7 8 9 10 11 12 13 14 15 16
（3）行列式编号 以代号（如A，B，C，…）的横行， 以阿拉伯数字为代号的纵列， 如下图A-4
三、地貌符号
地貌按其起伏变化的程度分为：平地、丘陵地、 山地、高山地。
地貌形态 平地
丘陵地 山地
高山地
地面坡度 2°以下 2°～6° 6°～25° 25°以上
地形图上表示地貌的方法有多种，目前最常用 的是等高线法。对峭壁、冲沟、梯田等特殊地形， 不便用等高线表示时，则绘注相应的符号。
四、等高线
第七章 大比例尺地形图及其测绘
§7-1 §7-2 §7-3 §7-4 §7-5 §7-6
地形图的比例尺分幅和编号 地物符号与地貌符号 地形图图外注记 测图前的准备工作 经纬仪测图 地形图的拼接 检查和整饰
一、 平面图、地形图
地物—地面人工建筑物，如房屋、道路、
地形
农田、桥梁……
地貌—地面自然形态，如山脉、河流、
房屋 草地
竹林 灌木 阔叶林
2.非比例符号
独立符号：具有特殊意义的地物,轮廓较小 时,就采用统一尺寸,用规定的符号来表示。形 状以读图方便为准专门设计符号的定位点：中 心、底线的中点、底线拐点。
3.半比例符号
一些线状地物，中心线位置（长度）按比 例，宽度不按比例。
４．地物注记
有些地物除了用 相应的符号表示外， 对于地物的性质、名 称等在图上还需要用 文字和数字加以注记， 如房屋的结构和层数、 地名、路名、单位名、 等高线高程和散点高 程以及河流的水深、 流速等。
(M ) x西南角 y西南角 x y
返回
一、地形图图式
为便于测图和用图，用各种符号将实地 的地物和地貌在图上表示出来，这些符号总 称为地形图图式(GB/t 7929-1995)。图式是 由国家统一制定的，它是测绘和使用地形图 的重要依据和标准
地形图图式制定原则：
简明 象形 易于判读地物
地形图图式的作用
A-1 A-2 A-3 A-4 A-5 A-6 B-1 B-2 B-3 B-4
C-2 C-3 C-4 C-5 C-6
（4）以最小比例尺图为基础分幅编号
基础图幅编 号为西南角坐 标，其后加罗 马数字Ⅰ、Ⅱ、 Ⅲ…
（5） 50cm×40cm矩形图幅的编号方法
50cm×40cm矩形 图幅编号，用图幅西 南角坐标x,y分别除以 图廓x,y方向上的坐标 差Δx,Δy,其前冠以 测图比例尺分母加圆 括号。
平原、洼地……
平面图：将地面上各种地物的平面位置按一定比例
尺、用规定的符号和线条缩绘在图纸上，并注有代表 性的高程点，这种图称为平面图。
地形图：如果既表示出各种地物，又用等高线表示
出地貌，这种图称为（等高线）地形图。
平面图
1:2000
城市地形图
1:1000
城市地形图
1:2000
（一）比例尺的表示方法
三、地形图的分幅与编号
分幅和编号的目的：便于管理和使用
梯形分幅—按经纬线分幅
分幅方法
（中小比例尺)
矩形分幅—按坐标格网分幅 （大比例尺）
（一）梯形分幅与编号
1:100万地形图的分幅与编号是梯形分幅与编 号的基础.按国际统一规定进行. 1:100万地形图的分幅与编号方法: …… 1:50万 1:25万 1:10万地形图的分幅与编号方法: 1:5万 1:2.5万 1:1万地形图的分幅与编号方法: 1:5000地形图的分幅与编号方法: ……
1．数字比例尺
d 1 1 l:500，l:1000，l:2O00 D D/d M
2．图示比例尺 最常见的图示比例尺为直线比例尺
优点：便于直接量取长度，并可减小 因图纸伸缩变形而引起的误差。
（二）地形图按比例尺分类 大比例尺图 l:500 、 l:1000 、 l:2000 、 l:5000 、 l:1万
地形图图式是地形图制图学的重要组成部分。 1、有助于“去粗取精”地把地表上最重要的信
息反映到图上去； 2、有助于在有限的图面上多反映一些信息 3、有助于读图 4、有助于美化图面
二、地物符号
自然地物
地物分类 人工地物
1.比例符号：轮廓较大，形状和大小可以按测图比 例尺缩小，植被，土壤用符号，边界一般用虚线，房 屋可注记结构和层次
等高线的概念
等高线是地面上高 程相等的相邻点所连 成的闭合曲线。（光 滑封闭）。水面静止 的湖泊和ห้องสมุดไป่ตู้塘的水边 线，实际上就是一条 闭合的等高线。
1.等高距h
相邻等高线之间的高差，称为等高线间隔或称等高
距，一般用h表示。在同一幅地形图上，各处的等高距
应当相同。(一般按图的比例尺和测区的地形类别选择
基本等高距h的值)
地形类别
2.等高线平距d、地面坡度i
相邻等高线之间的水平距离称为等高线平距，一
般用d表示，它随着地面的起伏情况而改变， h与d的 比值就是地面坡度i 。
i h d
i大,等高线密，山陡：反之,i小,等高线稀，山平缓
中比例尺图 1:2.5万、 1:5万、 1:10万
小比例尺图 l:20万、1:50万、l:l00万
(三)比例尺精度
人用肉眼能分辨的最小距离一般为0.1mm 所以把图上0.1mm所表示的实地水平距离称为 比例尺精度，即0.1mm×M
M—为比例尺分母
注：比例尺越大，其比例尺精度越高。 比例尺精度的概念，对测图和用图都有重要意义
50×40
5
40×40
4
1
50×40 0.8 50×50
1
4
50×40 0.2 50×50 0.25
16
50×40 0.05 50×50 0.625
64
（三） 正方形分幅的编号方法
（1）图幅西南角坐标编号法 以每幅的图幅西南角坐标
值x,y的千米数为该幅的
编号.
1:5000坐标取至1km，
1：2000、1：1000取至
