最新10-220KV变电站防雷保护设计

合集下载

220kv输电线路综合防雷技术与设计

220kv输电线路综合防雷技术与设计摘要：随着社会的发展，我国的用电量不断增加。

在我国应用220kV高压输电线路较多，它在连接变电站与用户上起到了重要作用，它能否安全运行关乎到用户可否正常用电。

在220kV输电线路运行的过程中，雷电导致线路不能正常运转是常见问题之一。

本文探讨了防雷接地技术，同时对人工接地电阻进行了相应的技术性设计，希望在实际工作中为预防雷击事故提供一定参考。

关键词：220kV；输电线路；防雷引言随着社会的发展，人们对用电的需求日益增加，我国电网迅速发展，各种高新技术及高科技设备逐渐应用到电网中。

220kV高压输电线路在我国电网中占有相当大的比例，雷电对于电网的破坏性非常大，因此，在220kV高压输电线路的建设与维护过程中，防雷工作尤为重要，为了保证人民的用电安全，减少雷击对于电网的影响，必须对电网的防雷技术不断进行改进与完善。

1雷击对220kV高压输电线路产生的影响雷电现象发生时，它会携带强大的电流，电流击中高压线会出现强力冲击波，这种强力冲击波能在瞬间切断高压输电线路，导致线路不能够正常运行，可能会造成输电设备短路甚至导线被烧毁的现象。

制作220kV输电线路所使用的材料中，金属含量非常高，高压输电线路相对于低压输电线路来说，更容易受到雷击，在雷击中受到的危害程度也会更重。

目前，为了防止高压输电线路遭受雷击危害，大部分都装有避雷针和避雷线等防雷设备，但是在实际使用过程中，有些防雷装置会出现暂态过电压，在这种情况下，这些防雷装置的效果就不能很好地体现出来。

在雷电击中220kV高压输电线路时，会对电网产生比较大的影响。

220kV高压输电线路在遭受雷击的情况下会产生比较高的过电压，遭雷击后高压输电线路可能会出现闪络的现象，出现工频电压，在遭受雷击后，220kV高压输电线路会出现跳闸现象，使线路不能正常供电，影响日常的生产与生活用电。

在雷电的形成过程中，会出现一种雷云，雷云对220kV高压输电线路的导线会产生较大的影响，使导线出现静电感应，这时，一旦雷云开始放电，雷云与导线之间会出现巨大的感应电压，吸引雷电，这会严重影响到220kV高压输电线路的安全。

220kV高压架空输电线路的防雷设计

雷电在放电过程中打到输电线路上，雷电的高热效应就会瞬间转化成数十万安培的电流，此时雷电流在输电线路杆塔上产生非常高的热能，会达到金属的融化点，输电线路杆塔上的金具导线可能出现融化的现象，严重的将会出现断线或倒杆，对电力系统的稳定运行和工业的安全生产都造成了一定的威胁。
1.2对反击破坏危害进行分析
在输电线路正常运行过程中，雷击中的反击破坏会导致线路遭受次生性危害，对这一危害的解释是输电线路中的避雷设备在正常使用过程中会被雷击中，这样就导致线路设备在使用过程中出现雷击现象，从而使得线路无法正常运行，进而出现短路等现象，严重的时候会导致线路出现中断，进而对输电线路的稳定运行产生十分不利的影响，造成整个电力系统的瘫痪。
1.3雷电的高压效应对输电线路的危害
雷电在放电过程中，雷击点瞬间达到10万伏以上的高压，如果雷击点在输电线路上，输电线路上的一些电气设备和金具导线瞬间受到非常大的破坏，可能会出现短路、跳闸、变压器烧毁等情况，破坏比较严重的将会引起火灾，使电力部门蒙受很大的经济损失。
二、220kV高压输电线路雷击产生的情况
3.5安装管型避雷器
220kV高压输电线路遭受雷击以后往往会产生绝缘缺陷和高电压，通过安装管型避雷器，可有效保护高压输电线路。管型避雷器可达到零建弧率，并且可ห้องสมุดไป่ตู้效防止220kV高压输电线路绝缘发生冲击闪络，在变电站进线保护、换位杆塔、避雷线杆塔、高压线路和通信线路的较差跨裆等位置合理安装管型避雷器。
2.1 220kV高压输电线路产生雷击的原因
220kV由于金属材料的含量高、分布范围广，使其相对于中低压输电线路发生雷击灾害的几率更大，危害程度也更深。尽管目前我国许多地区的高压输电线路按照要求已经安装了避雷器与避雷线等防雷设备，但是有时这些防雷装置在运转过程中会出现暂态过电压，这样就并不能达到很好的防雷效果。

220KV变电站电气一次部分初步设计及防雷保护ppt课件

出线回路数多，I、II级
12
双母线接线分段负荷所占比重较大，要求
可靠性较高。
变压器的选择
根据原始材料可知，我们需设计的变电站是220kV降压变电站，它是以220kV的为主功率，把功率通过主变压器输送到110kV及35kV的的母线上，如果主变压器出现了问题，必定影响下一级的变电所和整个电网的稳点运行，所以必须选择安全合理的台数和型号。
主接线设计原则：可靠性，灵活性，经济性和可发展性。
电压等级出线回路数
主接线方式
选择原因
220kV段
4
双母线接线
与单母线相比，投资有所增加，但可靠性和灵活性
大为提高。
110kV段 35kV段
带旁路母线的双母线接出线回路数较多，I、II
6
线
级负荷所占比重大，要求
（设专用旁路断路器）可靠性高，灵活性好。
设计内容
本变电站设计可以满足该地区的供电需求，在设计过程中需要考虑到该地区的发展，并且可以满足长远发展的原则。
本设计包括以下部分： 1.电气主接线的设计 2.主变压器的选择 3.短路电流计算 4.电气设备的选择 5.防雷保护及配置 6.站用电负荷和站用变压器选择 7.变电站相关图纸绘制
电气主接线的设计
该变电站220kV母线有4回输出线路，2回与系统A相连，线路长度为80km，2回与系统B相连，线路长度为60km，系统容量：220KV侧A、B两个系统的容量分别为280MVA和320MVA。；在中压侧110KV母线，送出6回线路，最大负荷为45MW，功率因数为0.9,，负荷同时率为0.85，I、II级负荷占80%；35kV侧主要供给石油及重工，母线送出回路为12回，最大负荷为5000KW，功率因数为0.9,，负荷同时率为0.85，I、II级负荷占70%。

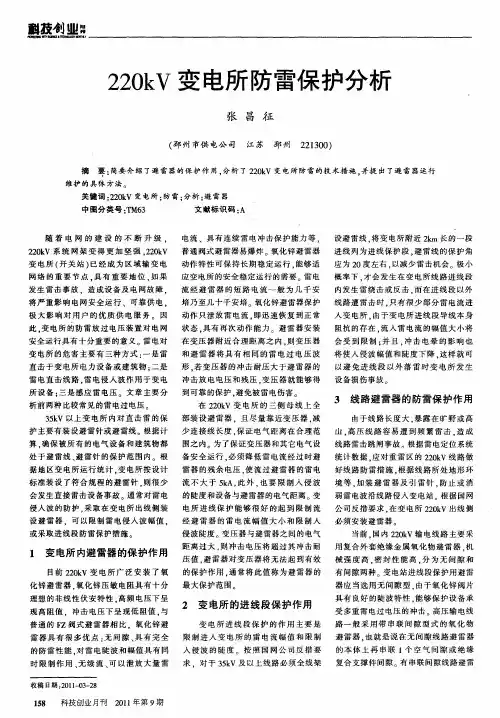

220kV变电所防雷保护分析

处于避雷线、雷针的保护范围内。根避
护主要有装设避雷针或避雷线。根据计少连接线长度．证电气距离在合理范山．保高压线路容易遭到频繁雷击．成造
围之内为了保证变压器和其它电气设线路雷击跳闸事故根据雷电定位系统备安全运行．必须降低雷电流经过时避统计数据．对重雷区的２０Ｖ线路做应２ｋ
线路遭雷击时．只有很少部分雷电流进入变电所．由于变电所进线段导线本身
将严重影响电网安全运行、可靠供电。
极大影响对用户的优质供电服务因
培乃至几十千安培氧化锌避雷器保护动作只泄放雷电流．即迅速恢复到正常
在２０Ｖ变电所的来自三侧母线上全２ｋ３线路避雷器的防雷保护作用
由于线路长度大．露在旷野或高暴
３ｋ以上变电所内对直击雷的保部装设避雷器．且尽量靠近变压器．５Ｖ减算．确保被所有的电气设备和建筑物都
１变电所内避雷器的保护作用
目前２０Ｖ变电所广泛安装了氧的保护作用．２ｋ通常将此值称为避雷器的有问隙两种变电站进线段保护用避雷
化锌避雷器．化锌压敏电阻具有十分最大保护范围。氧理想的非线性伏安特性．频电压下呈高
现高阻值，冲击电压下呈现低阻值，与普通的ＦＺ阀式避雷器相比，氧化锌避

220kV高压输电线路的防雷设计分析

220kV高压输电线路的防雷设计分析摘要：220kV作为国家电网的运行命脉，高压输电线路的安全意义重大。

雷击作为高压输电线路的重要安全杀手，对其安全运行具有很大威胁。

雷电作为一种常见的自然现象，严重威胁着220kV高压输电线路的运行安全，为了确保220kV高压输电线路安全、可靠、稳定地运行，应优化防雷设计。

关键词：220kV；高压输电线路；防雷设计一、前言高压输电线路在供电系统中有着不可替代的作用，对整个电力运行效果有着非常重要的影响。

由于雷电对高压输电线路的运行极容易产生干扰，导致运行效率低，甚至常常出现线路跳闸现象，使供电出现中断，严重影响到电力企业发展以及人们的日常生活，因此，需要加强高压输电线路防雷措施，尽量避免雷电对高压输电线路的影响。

下面文章中将对220KV高压输电线路的防雷技术进行分析，提高电力运行的稳定性，促进电力企业顺利发展。

二、雷击故障的原因与危害当前在220kV高压输电线路中使用频率最高的是金属材料，当线路遭受雷击后会产生大量的感应电流，当大量感应电流进入到输电线路中，会迅速提高整个输电线路内的电压，从而影响到输电线路的安全性和稳定性，容易给正在使用的电力设备造成破坏，给电力通信系统造成损坏。

倘若高压输电线路周围设备的抗压性能或绝缘性能较差，一旦出现雷击，这些设备会由于强大的电流而受到二次损害，造成巨大的经济损失，也会给人身安全带来极大威胁。

雷击对输电线路的损害是很大的，雷击后开展维修工作需要投入大量财力和人力。

应当结合防雷地域的气候、地理环境等其他客观条件的不同，遵守科学合理的原则，制定科学的防雷规划，采取有效的防雷措施，制定出完整、行之有效的处理方案。

加强对高压输电线路因雷击造成故障的解决，找出漏洞，做好防御，把雷击造成的危害降到最低。

1、高压输电线路防雷接地中存在的问题1.1雷电的发生具有随机性雷电通常发生在夏季，但由于发生雷电的地点和时间具有随机性，很难找出完全符合条件的规律。

10KV变电站防雷接地设计

10KV变电站防雷接地设计随着我国科学技术的发展，特别是计算机技术的进步，电力系统对变电站的更要求也越来越高。

本设计讨论的是10KV变电站电气部分中防雷接地的设计。

首先前期对原始资料进行分析，选择主变压器，在此基础上进行主接线设计，再进行短路计算，选择设备，然后进行防雷接地以及保护、配电装置设计。

标签：防雷避雷器避雷针避雷网接地装置0 引言能源是社会生产力的重要基础，随着社会生产的不断发展，人类使用能源不仅在数量上越来越多，在品种及构成上也发生了很大的变化。

人类对能源质量也要求越来越高。

电力是能源工业、基础工业，在国家建设和国民经济发展中占据十分重要的地位，是实现国家现代化的战略重点。

电能也是发展国民经济的基础，是一种无形的、不能大量存储的二次能源。

电能的发、变、送、配和用电，几乎是在同时瞬间完成的，须随时保持功率平衡。

要满足国民经济发展的要求，电力工业必须超前发展，这是世界发展规律。

因此，做好电力规划，加强电网建设，就尤为重要。

而变电站在改变或调整电压等方面在电力系统中起着重要的作用。

它承担着变换电压、接受和分配电能、控制电力的流向和调整电压的责任。

1防雷设计原则已在输电线路上形成的雷闪过电压，会沿输电线路运动至变电所的母线上，并对于母线有连接的电气设备构成威胁。

在母线上装设避雷器是限制雷电入侵波过电压的主要措施。

三绕组在正常运行时可能存在只有高、中压绕组工作低压绕组开路的情况，这在防雷中带来了需要特别考虑的问题。

在三绕组变压器中，若低压绕组开路，则C2很小（仅为其对地电容），静电分量可能危及低压绕组的绝缘，故应采取防雷措施。

考虑到静电分量将使低压绕组三相的电位同时升高，故只要在任一相绕组直接出口处装设一个避雷器即可。

2避雷器的选择阀式避雷器应按下列条件选择型式：选择避雷器型式时，应考虑被保护电器的绝缘水平和使用特点，10KV 以下配电系统选用配电用普通阀型避雷器。

1、额定电压Un：避雷器的额定电压应与系统额定电压一致。

110kV220kV变电站防雷接地技术

110kV220kV变电站防雷接地技术发布时间：2021-06-25T10:36:41.827Z 来源：《中国电业》2021年3月第7期作者：吴承俊[导读] 110kV220kV变电站是我国输配电网络中主要的高压变电站类型，直接承担着我国大部分的高压输配电任务，变电站的安全运行关系着电网的安全稳定运行吴承俊桂林丰源电力勘察设计有限责任公司广西桂林 541001摘要：110kV220kV变电站是我国输配电网络中主要的高压变电站类型，直接承担着我国大部分的高压输配电任务，变电站的安全运行关系着电网的安全稳定运行。

而雷电灾害是影响变电站运行的主要外部因素，一旦发生雷电故障，将导致严重的后果。

因此，本文主要分析110kV220kV变电站防雷接地技术的应用。

关键词：变电站；防雷接地技术；应用1.110kV220kV变电站出现雷击现象的主要因素由于110kV220kV变电站具有相对特殊的功能和特性，其一般位于相对空旷的区域，户外电气设备基本为金属设备，因此发生雷击的可能性非常高，一旦变电站发生雷击，可能导致严重事故，如停电将对社会的生产生活造成较大影响，也可能导致设备损坏造成严重的经济损失。

为了保护电气设备不受雷电的影响，有必要对变电站的防雷接地技术进行深入研究，一般来说，在变电站正常运行期间，电网电气设备以额定电压运行，但是在雷雨天气中，雷击导致输配电系统中的某些线路出现过电压，进而影响到变电站，根据不同的雷击方式，变电站的雷击过电压主要有以下几种[4]。

1.1雷直击设备过电压雷电直接击中电气设备后，会在电气设备中产生大的雷电流和超高压，同时还会释放出大量的热量，出现的热量将直接影响电气设备的正常运行，容易造成电气设备损坏，影响变电站的正常运行。

1.2雷直击线路及感应雷过电压当雷场移至架空线上时，在静电感应的影响下，会导致架空线上更多的异常束缚电积累，雷云一旦释放地面，将在架空输电线路上造成极高的感应过电压，此外，雷直击中输电线路时，在线路上形成雷电波，雷电波沿着输电线路侵入变电站，从而导致变电站电气设备过电压，这些过电压的出现会对变电站造成严重损害。

220kV高压输电线路的防雷设计分析于涛

220kV高压输电线路的防雷设计分析于涛摘要：220kV高压输电线路是电力系统的重要组成部分，其运行状态直接影响到整个电网的稳定与安全。

在许多地区，220kv高压输电线路都是在室外设置的，经常受到雷击，导致220kv高压输电线路失效，造成大规模停电，给人们的生产和生活带来许多问题。

因此，应特别注意220kv。

采用高压输电线路防雷设计，采取有效的防雷措施，提高220kv高压输电线路的安全性和稳定性。

文章针对220kV高压输电线路的防雷设计分析进行了详细的阐述，内容仅供参考。

关键词：220kV；高压输电线路；防雷设计；分析1、220kV 高压输电线路防雷设计存在的问题1.1接地电阻较高在220kv高压输电线路运行过程中，许多接地装置的日常维护和检修不在原地，运行时间过长，造成接地装置部分部位腐蚀，在电路检测过程中，导致接地电阻不断增加，直接影响到220kv高压输电线路的稳定性和安全性。

如果在高压输电线路的框架内发生腐蚀或放置的电极不符合标准，很容易对线路造成闪电伤害。

1.2高压输电设备焊接点质量差220kV高压输电线路运行过程中，很多高压输电设备的焊接点质量较差，再加上日常的维护检修不到位，很容易造成220kV高压输电线路发生跳闸故障，例如，高压输电设备安装施工时，有些接地体接头深度较浅或者焊接长度过短，这导致220kV高压输电线路发生意外跳闸事故，严重影响电网输电安全性。

1.3设计水平较低220kV高压输电线路施工设计是一项非常重要、专业的过程，有些设计人员的专业技术能力不足，这使得各地区的220kV高压输电线路设计存在较大差异，一些设计人员没有考虑到当地的环境、气候、地域等因素，在设计220kV高压输电线路时，生搬硬套，设计方法比较落后，特别是没有对比和参考当地的接地电阻或者土壤电阻率取值，使得220kV高压输电线路在后期运行中频繁遭受雷击。

1.4雷电随机性较大雷电作为一种常见的自然现象，具有较大的随机性，往往无规律可循，并且很多地区的雷电活动非常频繁，我国天气预报技术不断发展，但是仍然具有一定的局限性，特别是对于雷电活动无法准确进行预测，预防措施也不到位，这使得无法正确分析220kV高压输电线路遭受雷击的闪络类型。

220kv输电线路的防雷设计与措施毕业设计(论文)说明书

毕业设计说明书设计题目：220kv输电线路的防雷设计与措施毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

220KV高压输电线路的防雷设计分析

220KV高压输电线路的防雷设计分析摘要：在进行高压输电线路设计的时候，防雷接地设计是其中的重要内容。

而在电力系统中，220KV高压输电线路又是其中的重要组成部分。

因此，加强220KV高压输电线路防雷，增强220KV高压输电线路的安全性非常重要。

文章主要对220KV高压输电线路防雷技术进行了研究，并在此基础上对如何提升220KV高压输电线路防雷进行了探讨，以期220KV电网输电线路的安全性得到显著提升。

关键字：220KV高压输电线路；防雷设计；电阻导言高压输电线路在供电系统中有着不可替代的作用，对整个电力运行效果有着非常重要的影响。

下面文章中将对220KV高压输电线路的防雷技术进行分析，提高电力运行的稳定性，促进电力企业顺利发展。

1雷击线路跳闸原因分析在发生架空高压输电线路雷击过程中，主要有四个反应阶段：第一阶段，雷电对高压输电线路产生影响，出现过电压现象；第二阶段，高压输电线路出现闪络反应；第三阶段，高压输电线路由冲击闪络到稳定工频电压的变化过程；第四阶段，高压输电线路出现跳闸现象，导致电力运行停止。

因此，雷击对高压输电线路正常运行有直接的影响，而发生雷击事故的因素比较多，例如：线路气候环境、线路地理环境等各种因素都会导致雷击事故的发生。

下面对常见影响因素进行分析：1.1线路气候环境影响因素由于我国各地区地势情况存在很大的差异，气候气象、温度湿度也有所不同，经过对各地区雷电活动情况调查与分析得知，每个地区都有不同的雷电活动周期与规律，例如：高山、丘陵、江河等地区，地形、气候、温度等自然元素都有很大的差异，并且较为复杂，雷雨、风暴天气较为频繁，这些地区中的高压输电路线就会很容易受到天气的影响，雷电会对各高压输电线路区产生不同程度的干扰，例如：易雷击区域，遭到雷击后反应就会相对严重些，会出现线路跳闸，供电受阻现象，易雷点区域，遭到雷击的影响后会出现闪络现象。

220kV、110kV、10kV终端变电站的一次回路及防雷设施的设计

10kV 母线 24.28
6.65 61.9
1324.7 441.6
二、变压器的选择
筑龙网
型号
额定容量
(KVA)
电压调整范围
额定电压 (KV)
高低压压
损耗（KW）空载短路
阻抗电压 (%)
空载电流 (%)
连接组别
SFSZ9-
220±
24.73
YN,
150000 150000 10× 220 11 122.2 515.1 14.55 0.26
第一章原始资料及设计任务
第一节原始资料
110kV 城区变电站电气一次回路一、系统情况 1、系统接线如图所示
A
B
C
筑龙网
图中：A 系统：S=2000MVA待,X建=0变.3电6 所 D B 系统：S=1500MVA,X=0.42 C 系统：S=4000MVA,X=0.30 A—B 线路长为 50km,线型为 LGJQ—400 B—C 线路长为 100km,线型为 LGJQ—400 B—D 线路长为 100km,线型为 LGJQ—400 A—D 线路长为 120km,线型为 LGJQ—400 C—D 线路长为 80km,线型为 LGJQ—400
1）6-10kV 配电装置出线回路数为 6 回及以上时； 2）35-63kV 配电装置出线回路在 4-8 回时； 3）110kV-220kV 配电装置出线回路数为 3-4 回时。（2）双母线接线优点：供电可靠，通过两组母线隔离开关的倒换操作，可以轮流检修一组母线，而不致使供电中断，一组母线故障后，能迅速恢复供电，检修任一回路母线隔离开关，只停该回路。
经过上述比较，方案二的初期投资较大，但可靠性较高，扩建容易，方案一虽然初期建造费用较低，布置简单，操作方便，但可靠性不如方案一，

220kV变电站防雷接地设计探讨

220kV变电站防雷接地设计探讨摘要：我国目前最主要的变电站集中在沿海地区，而其中最主要的变电站的电压等级为220KV，由于我国南方地区的气候因素，雷雨天气非常的多，所以在实际的变电站的施工作业中，要对整个变电站的电气设备进行防雷接地处理，特别是在核心的变压器部分，一定要施加足够的防雷装置。

关键词：220KV变电站防雷接地1.变电站防雷接地简介1.1防雷接地设备的工作原理防雷接地技术，其原理就是将整个电路所有额外的电能通过高压导线引入到地下，而由于大地相当于一个无穷大的电阻，是整个电能被大地所吸收，从而避免过剩的电能对整个变电站的电气设备造成损害。

由于我国地理位置因素的影响，在我国的一些南部地区，尤其一年的降雨量非常的大，所欲在防雷接地设备的实际设计工作中，需要加强对于设计的要求，而对于变电站而言，防雷接地装置的设计要求是最为严格的，无论是对于整个防雷接地设备的稳定性，可靠性，还是整个防雷接地设备中有关的电气元件的选择，都需要进行严格的审核还有讨论才可以进行实施。

1.2防雷接地设计的发展历史我国对于相关电气自动化的研究工作开始于上个世纪的60年代左右，主要是由于当时世界格局的转变，以及我国自身意识到了电力电子技术对于未来的重要性，所以才由国家牵头，并选择了许多国内当时最有名气的大学联合来进行相关领域的探究工作，就目前的技术水平而言，排在我国前列的由陕西西安的西安交通大学以及中国科学研究院电气工程分院。

1.3220kV变电站防雷接地设计的原则依照我国变电站接地设计规范的相关要求，变电站接地的电阻值不可以超过0.5兆，因为220kV变电站中的各级电压母线接地的故障电流相对较大，所以难以与相关规范中的要求相符。

因此，当前的标准在使得条件得以满足的情况下将许可电阻值放宽到5兆，换言之，并非变电站中全部的接地电阻只要满足5兆就达标，其还有一定的条件制约。

变电站接地标准中明确地规定，一定要采取适当的隔离措施使得转移点位所导致的危害得以有效避免；因为短路电流非周期分量会对接地网产生一定的影响，所以在其电位升高的情况下，3～10kV变压器不应该做动作或在动作之后不可受到损坏；对接地应采用均压的方法，而且对跨步电位差与接触电位差应该开展必要的验算，观察其是否与相关要求相符。

220KV变电站防雷设施设计探讨

220KV变电站防雷设施设计探讨发布时间：2022-04-11T07:08:50.827Z 来源：《中国科技信息》2022年1月上作者：王兴峰[导读] 变电站具有转换、分配、传输以及保护等功能，是当前电力系统当中的核心组成部分。

它能够将电力系统当中的电能通过配电网络以及电气设备安全有效地传输到用电设备中。

变电站在电力系统中扮演着承上启下的角色，变电站的正常可靠运行是保证电力系统安全稳定的前提。

本文通过讲述220kV变电站防雷现状，并对各种防雷接地装置进行了介绍。

最后结合变电站的实际运行情况，提出了220kV电网的防雷接地措施，确保避雷设备能够达到较强的避雷标准，进而使得整体配电网络系统能够安全高效的运行。

邹平县汇盛新材料科技有限公司王兴峰所在省市:山东省滨州市邹平市邮编256200。

摘要：变电站具有转换、分配、传输以及保护等功能，是当前电力系统当中的核心组成部分。

它能够将电力系统当中的电能通过配电网络以及电气设备安全有效地传输到用电设备中。

变电站在电力系统中扮演着承上启下的角色，变电站的正常可靠运行是保证电力系统安全稳定的前提。

本文通过讲述220kV变电站防雷现状，并对各种防雷接地装置进行了介绍。

关键词：220kV；变电站；防雷设计引言我国地理条件复杂，地势多样，西高东低，呈阶梯状分布且气候多样，雷区分布纵横交错，呈现沿海多雷，荒漠少雷的趋势；故变电站设置的位置对整个电网运行的安全至关重要，变电站的安全稳定运行又极大程度影响着电力系统的稳定输出，更会影响着人民的生活质量；为了保证良好的供电质量，必须将变电站的安全运行放在首要位置，防止各种隐患的发生，而变电站安全运行的头等大事之一就是变电站的防雷保护，因此对变电站防雷保护进行分析很有意义。

1变电站防雷接地的重要性雷电的产生不是人为可以控制，变电站在运行时很容易受到雷电的袭击，一旦变电站被雷击中，造成断电等损害，会造成非常大的经济损失。

220kV输电线雷击危害及变电所防雷

220kV输电线雷击危害及变电所防雷摘要：220KV输电线路中的变电所是保证供电安全的重要设施，但是在线路遭受雷击的时候，因为雷击电流和工频短路电流的双重作用下，会直接影响变电所的正常运行。

所以应根据实际的线路情况，采用最佳的防雷措施，防止雷击影响变电所的设备安全与供电运行。

关键词：雷击断线危害成因防雷措施1雷击导致导线断线的原理从工作的架空的绝缘导线和裸露的导线的耐受雷电的特性是完全不同的，当直击雷和感应雷所产生的过电压作用在裸露的导线上的时引起的绝缘子闪络，连续的工频电流电弧在电磁力的影响下，沿着导线向着背离电源的方向快速的移动，电弧的根部固定在导线的表面移动，电弧的腹部则随着根部同时向前运动，产生的热应力也不断的向上空漂浮。

按照电弧放热的情况，其根部的温度最高，对导线的损害严重，电弧的腹部温度较低，不会对导线产生损害。

2架空的接地线路的断线2.1电流热效应雷电击中架空地线的时候，雷击点的电流密度增加，雷击点温度也骤然增加，电弧的温度可以达到数千K。

虽然雷击电流通过导体的时候产生的热量并不是很大，但是在直接与放电通路相接处的地方仍可产生高温的效应，有时可以产生几毫米的熔断效果。

这种情况是一些架空地线不正常的断股主要原因。

雷击电流的电弧热效应可以看做是绝热过程。

在其产生电弧的热效应是可以利用公式进行计算的。

由于雷击电流的大部分能量都集中在电弧上，而电弧的作用点很小，因此雷击电流所引发的电弧所导致的接地导线的温度会很高。

通过研究发现，利用29-57KA的振荡波对1.8股径的GJ-50钢绞线的时候，钢丝虽然不会产生完全的熔断，但是还是会出现一定程度的灼伤，利用57KA的振荡波冲击3.0钢丝的时候，镀锌层受到损伤明显；而冲击直径1.8的钢丝则会熔断。

这就说明了如果仅仅参考雷击电流的热效应仍然不能完全解释雷击导线使其断线的真正原因，不同的是导线钢丝的直径如何，就会产生不同的熔断能量，因此较细的导线容易出现断股的原因。

220kv输电线路的防雷设计与措施毕业设计说明书

说明书设计题目：220kv输电线路的防雷设计与措施专业年级：电气工程及其自动化2021级学号：姓名：指导教师、职称：年月日目录1引言- 1 -2雷电形成和放电原理- 1 -2.1雷电形成和放电原理- 1 -2.2雷暴日和雷暴小时- 3 -2.3落雷密度- 3 -3雷电过电压分类及其原理- 4 -3.1感应过电压原理- 4 -- 5 -- 6 -3.2直击雷过电压原理- 7 -- 7 -- 8 -- 9 -4输电线路的耐雷水平和雷击跳闸率- 10 -4.1输电线路的耐雷水平- 10 -- 10 -- 11 -4.2输电线路的雷击跳闸率- 13 -- 13 -- 14 -5常见防雷措施- 16 -6针对220kV输电线路选择的防雷措施- 18 -6.1避雷线的设计- 18 -6.2绝缘配合与防雷接地- 20 -6.3设计举例 ...................................................................................................... - 20 - 7完毕语- 23 -参考文献- 23 -致- 24 -中文摘要雷电是大气层中的云层的放电现象，有着巨大的声响和耀眼的光辉。

雷电对人类有着很大的影响，尤其是在进入电气时代的人类社会，雷电的出现常常会对科技产品造成影响和损伤。

其特征有高电流、高电压、变化快、放电时间短、辐射强等。

论文通过分析雷电原理，探讨其参数数据，并且给出相应的防雷措施，更直观地效劳于生活。

本课题采用引用，分析，举例等方法。

论文分为三个局部，首先对雷电形成原理和放电机理，雷电过电压分类及其原理进展分析，用参数数据更加直观地进展阐述。

其次简介一些防雷措施。

最后，利用数据针对220kv输电线路选择性的给出防雷措施。

关键词：雷电，电气线路，避雷方法AbstractLightning has a great impact on human beings.since human society entering the era of electricity,the apperence of lightning often do damage to technology products.There are some characteristivs for lightning, such as high-current, high-voltage, quick-changing, short time discharging, strong radiation and so on.This thesis discusses the parameter datas of lightning through analyzing the principles of lightning. The main research methods of this thesis will be exposition, quotations, analysis, practice as well as examples. For a start, the thesis synthetically expounds the principles of why lightning will e out and its discharge mechanism, then analyzes the classification and principles of lightning overvoltages, after that, through the principles to discover the parameter datas for describing it more directly. In the second part, the author presents a brief introduction to the measures of lightning-protection. Finally, the author tries to design and give the measures of lightning-protection to 220kv transmission line.Key words :Lightning; Electrical wiring;Lightning Methods.1引言在进入电气时代的今天，电对人类的生产和生活都有着巨大的作用，可以说现在的社会已经离不开电，而电气传输网络的重要性也不言而喻。

220千伏变电站防雷保护设计

原始资料及要求120m80m图0-1 杨村220kV变电站平面图图0-2 110kV线路杆塔图0-3 220kV线路杆塔220千伏变电站防雷保护设计及计算摘要雷电是大自然最宏伟壮观的气体放电现象。

雷电放电所产生的雷电流高达数十乃至数百千安，从而会引发庞大的电磁效应，机械效应和热效应。

变电站作为电力系统的重要组成部份，很容易产生事故，专门是，最近几年来随着经济的进展，对于电力系统的稳固性有很高的要求。

因此，要求有靠得住的防雷办法。

本设计是针对220kV变电站的防雷保护进行设计及计算，按照变电站雷击事故来源不同，提出了相应的解决方案：1、雷电直击变电站设备和线路，解决方式：采用四支等高避雷针别离安装在变电站的双侧墙上，距四个墙角的距离均为20m，针高33.77m。

接地装置选用五根长2.5米，外径为0.050米，壁厚4毫米，理论重量为4.54kg/m 的钢管。

2、沿线路传入变电站的雷电波，解决方式：设计入侵波保护。

经计算220kV侧及110kV侧都采用2km的进线段，其中220kV侧' 1.50/a kv m=。

=，110kV侧'0.82/a kv m3、由于输电线路是电力系统的大动脉，担负着将发电厂和通过变电所后的电力输送到各地域用电中心的重任。

所以，对其也应该进行保护。

对输电线路防雷性能计算。

其结果为：110kV线路平原雷击跳闸率为，山区雷击跳闸率为；220kV线路平原雷击跳闸率为，山区雷击跳闸率为。

关键词：防雷,接地装置,入侵波,雷击跳闸率THE AVOIDING FORM THUNDER STOKE ANDCOUNT OF POWER SYSTEMABSTRACTThe thunder is to be turned on electricity to the building of the ground and the nature of the earth by the cloud(take the bank of clouds of the electricity) of, it will break to the building or equipments creation is the greatest view in the world . The power flow flow made by thunder will be about tens, even hundreds A,change relatively system have become more reliability . So we need successful protection.It has two aspects about source of transformer thunder stoke , we make the solution following it:1．Thunder stoke on transformer transmission line and device . The designed transformer pointed the thunder stoke directing. As designing four lighting rob in the wall of the choose four same lighting rob is m to protect . The join-ground devices choose 5 steel tubes , the length of which is 2.5 m,the diameter of which is 50 mm , the thickness of steel tube outer is 4 mm and the theory weight is 4.54 kg/m.2．Thunder electric wave along the line . Avoid form attacking wave design . By counting 220kv side and 110kv side all use 2 km,there into 110kv side a' is m, and 220kv side a' is 1.50km/m3．Because the lines are important for the system . Will transmit the power made by the station to the local of 110kv line is on plain area; the thunder stoke ratio of 110kv line is on mountains area. The thunder stoke ratio of 220kv line is on plain area; the thunder stoke ratio of 220kv line is on mountains area.My graduation design is about the avoiding form thunder stoke of substation . The main part of graduation design talk falls into three parts .Keyword : avoiding form thunder stoke , the join-ground device , attacking wave , the thunder stoke ratio目录摘要 (I)ABSTRACT (II)1 绪论 (1)2直击雷的防护 (2)避雷针的介绍和计算原理 (3)2.1.1避雷针的保护范围计算公式 (4)2.1.2避雷针的计算 (7)接地装置的设计 (13)2.2.1接地装置的介绍 (13)2.2.2地装置的计算 (15)2.2.3接地装置的选择与安装 (17)3入侵波的防护 (19)进线段的设计 (19)3.1.1进线段保护介绍 (19)3.1.2进线段的计算 (21)避雷器原理介绍及选择 (23)3.2.1避雷器的原理介绍 (23)3.2.2避雷器的选择与安装 (26)4 输电线路防雷性能计算 (32)线路防雷介绍 (32)4.1.1输电线路的耐雷性能和雷击跳闸率 (33)4.1.2雷击线路的三种情形 (34)4.1.3线路的雷击跳闸率 (38)输电线路防雷性能计算 (39)110kV线路雷击跳闸率计算 (39)220kV线路雷计算击跳闸率 (42)结论 (48)附录 (49)致谢 (52)参考文献 (53)1 绪论雷电放电作为一种壮大的自然力的暴发是难以制止的，产生的雷电过电压可高达数十，乃至数百千伏，如不采取防护办法，将引发电力系统故障，造成大面积停电。

如何做好220kV变电所的防雷保护

如何做好220kV变电所的防雷保护对于220KV变电所而言，要想保证正常供电，就必须做好防雷保护工作。

雷电危害是电力传输中所必须考虑的防护项目，我们必须要充分认识到防雷保护的重要性。

本文主要讨论了防雷保护工作对220KV变电所的重要作用及相关技术措施，供业内人士参考。

标签：220kV变电所；防雷；分析；避雷器1变电所的进线段保护作用变电所进线段保护的作用主要是限制进入变电所的雷电流幅值和限制入侵波的陡度。

按照规范要求，对于35kV及以上线路必须全线架设避雷线，将变电所附近2km长的一段进线列为进线保护段，避雷线的保护角应为20度左右，以减少雷击机会。

极小概率下，才会发生在变电所线路进线段内发生雷绕击或反击，而在进线段以外线路遭雷击时，只有很少部分雷电流进入变电所，由于变电所进线段导线本身阻抗的存在，流入雷电流的幅值大小将会受到限制；并且，冲击电晕的影响也将使入侵波幅值和陡度下降，这样就可以避免进线段以外落雷时变电所发生设备损伤事故。

2避雷器在变电所内的保护作用目前220kV变电所广泛安装了氧化锌避雷器，氧化锌压敏电阻具有十分理想的非线性伏安特性，高频电压下呈现高阻值，冲击电压下呈现低阻值，与普通的FZ阀式避雷器相比，氧化锌避雷器具有很多优点：无间隙、具有完全的防雷性能，对雷电陡波和幅值具有同时限制作用、无续流、可以泄放大量雷电流、具有连续雷電冲击保护能力等，普通阀式避雷器易爆炸。

氧化锌避雷器动作特性可保持长期稳定运行，能够适应变电所的安全稳定运行的需要。

雷电流经避雷器的短路电流一般为几千安培乃至几十千安培。

氧化锌避雷器保护动作只泄放雷电流，即迅速恢复到正常状态，具有再次动作能力。

避雷器安装在变压器附近合理距离之内，则变压器和避雷器将具有相同的雷电过电压波形，若变压器的冲击耐压大于避雷器的冲击放电电压和残压，变压器就能够得到可靠的保护，避免被雷电伤害。

在220kV变电所的三侧母线上全部装设避雷器，且尽量靠近变压器，减少连接线长度，保证电气距离在合理范围之内。

220kV变电站的防雷保护分析

220kV变电站的防雷保护分析作者：王晓峰吴仕军来源：《价值工程》2020年第27期摘要：电力行业在我国各项行业发展过程中处于重要地位，获得了国家和社会的广泛关注。

同时，变电站是为我国提供电力的供电设备，同时也对我国电力事业的发展以及电力工作人员的安全起着重要的影响作用。

220kV变电站容易受到雷电的影响，这种情况下会对我国相关的电路和电力设备造成损害，影响正常的供电活动。

因此，文章将详细分析220kV变电站的危害，并且提出几点防雷保护措施。

Abstract： The power industry plays an important role in the development of various industries in China and has received extensive attention from the country and society. At the same time， the substation is the power supply equipment that provides electricity to the country， and it also plays an important role in the development of China's electric power industry and the safety of electric power workers. 220kV substations are easily affected by thunder and lightning. In this case， it will cause damage to related circuits and power equipment and affect normal power supply activities. Therefore， the article analyzes the hazards of 220kV substations in detail and proposes several lightning protection measures.关键词：220kV变电站;防雷保护;分析Key words： 220kV substation;lightning protection;analysis中图分类号：TM862; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; 文獻标识码：A; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; 文章编号：1006-4311（2020）27-0148-020; 引言当前，在我国电力事业发展过程中，相关电力管理人员对变电站的安全运行提高了关注力度，如果变电站被雷电击中，不仅会造成供电设备受损，而且还会带来一些不可预计的破坏。

220kV变电站防雷措施分析

220kV变电站防雷措施分析摘要在最近几年发展中我国电力输电规模不断增大，在进行电力输电时首先会将电能进行升压处理，并以高压的形式进行输送，然后在目的地变电站中进行降压，因此在电力系统中变电站至关重要。

但是在变电站内各个设备运行很容易受到外界雷击因素影响，导致设备运行异常，再加上当前我国区域内大都是220kV变电站，因此本文在进行研究时就以220kV变电站为例，对该变电站防雷设计原则以及防雷设计内容进行分析，探究在220kV变电站防雷措施。

关键词：变电站；防雷设计；防雷措施；接地电阻1 220kV变电站防雷设计原则在我国对变电站防雷设计规范要求中明确提出了变电站在设计时的接地电阻需要控制在0.5Ω范围内，特殊条件下可以放宽至5Ω范围，这是因为在电压等级为220kV的变电站中各个电压母线上的电压都比较大，此时如果发生故障，在故障状态下母线接地电流会非常大无法满足规范要求，从而影响变电站的防雷性能；在变电站中由于母线发生故障后所产生的短路电流非周期分量比较大，此时该分量电流还会对变电站的接地网络性能产生冲击，导致接地网络电压明显上升，变电站内3-10kV的变压器会发生误动作从而受到损坏，因此在220kV变电站防雷设计时需要遵循的原则为：（1）在接地体尽量选择电阻较低的金属接地体，比如说建筑物内的钢筋等，这些金属本身的电阻就比较低，且属于变电站内固有的设备，能够快速实现接地设计。

（2）尽量选择自然接地体。

在接地网设计时可以将接地主网与周围的建筑物等自然接地体进行有效连接，从而起到降低网络电阻的作用，提高防雷效果。

（3）构成闭环接地网。

接地网络要是一个完成的闭环系统，不存在任何的端点，以保证变电站内各个设备都能够实现有效接地。

2 220kV变电站防雷设计主要内容在220kV变电站中防雷设计是保护变电站设备的主要举措，能够保证各设备正常运行。

对于220kV变电站而言其所受到雷击的形式主要有两种：一种是变电站内的各个电气设备会直接受到雷击作用的影响，从而发生损坏；二是与变电站相连的进线、输电线路受到雷击作用的影响，产生的雷击电流会沿着输电线路的传输方向进入到变电站内，对设备产生影响。
