PKPM高层结构设计中经常要控制轴压比、剪重比、刚度比、周期比、位移比和刚重比“六种比值”

PKPM高层结构设计中经常要控制轴压比、剪重比、刚度比、周期比、位移比和刚重比“六种比值”高层结构设计中经常要控制轴压比、剪重比、刚度比、周期比、位移比和刚重比“六种比值”，-1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求-2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性-3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层-4、位移比：主要为控制结构平面规则性，以免形成扭转，对结构产生不利影响。

-5、周期比：主要为控制结构扭转效应，减小扭转对结构产生的不利影响-6、刚重比：主要为控制结构的稳定性，以免结构产生滑移和倾覆-位移比（层间位移比）:-1.1 名词释义：-（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

-（2) 层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

-其中：-最大水平位移：墙顶、柱顶节点的最大水平位移。

-平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

-层间位移角：墙、柱层间位移与层高的比值。

-最大层间位移角：墙、柱层间位移角的最大值。

-平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

-1.3 控制目的: -高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：-1 保证主体结构基本处于弹性受力状态，避免混凝土墙柱出现裂缝，控制楼面梁板的裂缝数量，宽度。

-2 保证填充墙，隔墙，幕墙等非结构构件的完好，避免产生明显的损坏。

-3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

-1.2 相关规范条文的控制：-[抗规]3.4.2条规定，建筑及其抗侧力结构的平面布置宜规则，对称，并应具有良好的整体性，当存在结构平面扭转不规则时，楼层的最大弹性水平位移(或层间位移)，不宜大于该楼层两端弹性水平位移(或层间位移)平均值的1.2倍。

高层结构设计需控制的重要指标及处理方法

高层结构设计需控制的重要指标及处理方法摘要本文结合笔者实际工作，从不同方面逐一对当前高层住宅楼的结构设计进行了优化，利用对高层计算结果及结构体系选择的分析，阐明了当前高层结构设计中应该控制的所有指标，从而对当前的高层住宅结构设计提供了一套可行的途径。

关键词高层结构；重要指标；优化设计国家出台的《高层建筑混凝土结构技术规程》在原有基础上总结了我国最近几十年，在高层建筑的结构设计领域的经验，逐步提高了规范的可操作性和结构安全度，同时还加强了不规则性控制和抗震概念设计，为建筑设计师的工程实践加以指导。

然而从最近几年工程师们所反映的具体问题来看，很多设计课件中对结构的刚度控制，在计算中还是难以满足他们的需求，笔者结合自己近几年在实际工程中所遇到的具体问题，提出一些自己的建议。

1 高层结构设计中刚度要求在《高层建筑混凝土结构技术规程》中有很多的刚度相关的或与刚度都是比较容易实现和满足的，不过最难啃的硬骨头还是集中于抗扭刚度。

1.1 扭转位移比控制对于A类的所有高层△Umax/△UC都是不能超过1.2-1.5的范围；对于B 类的所有高层△Umax/△UC也不能超过1.2-1.4的范围。

如果此条件不能满足，就应该是当地调整其平面布置，从而进一步地减少重心与刚心偏心距离。

1.2 整体稳定性控制对于所有的带剪力墙和框架的建筑设计要根据下式去运算：Ejd≥Di≥式中，Gi为第i层的重力荷载具体设计值；hi、H为建筑物的层度；Ejd为等效侧向刚度（结构主轴方向的弹性）。

满足上述条件就能实现刚度退化的15％,在风荷的作用下趋于稳定状态，如果不能满足，就要根据实际情况适当地提高其竖直方向的构件刚度。

通过分析，抗震的设防烈度一般情况下都要保持≥7度或基本风压也要保持在≥0.5kN/M2，在位移的控制数值满足此条件，结构的稳定性就能满足；其他就应该验算P-△效应影响。

1.3 层刚比的控制Ki/Ki+l≤0.7同时3Ki/（Ki+l+Ki+2+Ki+3）≤0.8。

高层结构设计中六个“比”的控制与调整

引言：高层建筑（10层及10层以上或房屋高度超过28m的建筑物）的应用日益广泛，由于高层建筑相对较柔，水平荷载作用效应明显，在满足使用条件下如何才能达到既安全又经济的设计要求，这是结构设计人员必须去追求与面对的。

对于混凝土结构，一般需要控制一些参数，宏观控制的5大比值：周期比，位移比，刚度比，剪重比，刚重比。

微观控制的6大比值：轴压比，剪压比，剪跨比，跨高比，高厚比（剪力墙），长细比（柱），位移比。

对于高层结构设计来说，位移比、周期比、刚度比、刚重比、剪重比、轴压比是保证结构规则、安全、经济的六个极其重要的参数，《建筑抗震设计规范GB 50011-2010》（以下简称为抗规）;《混凝土结构设计规范GB 50010-2010》（以下简称为砼规）;《高层建筑混凝土结构技术规程JGJ3-2010》（以下简称为高规）均在相关章节对以上”六个比”进行了严格控制。

在初步设计和施工图设计阶段，结构设计和审图人员对以上”六个比”都非常重视，各类结构设计软件也对这”六个比”有详细的电算结果输出，便于设计人员进行分析与调整。

本文仅以我国目前较为权威且应用最为广泛的PKPM软件中的SATWE程序的电算结果，结合规范条文的要求，谈谈如何对电算结果进行判读、控制与调整。

1.位移比（层间位移比）：1.1名词释义：位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

1.2控制目的：高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，位移比的大小是反映结构平面规则与否的重要依据，它侧重控制的是结构侧向刚度和扭转之间的一种相对关系，而非绝对大小，它的目的是使结构抗侧力构件布置更有效、更合理。

高层结构设计需要控制的六个参数

高层结构设计需要控制的六个参数摘要：本文对高层设计中比较重要的六个参数比值，结合《高层建筑混凝土结构技术规程》(jgj3-2010)（以下简称高规）和《建筑抗震设计规范》（gb 50011-2010）（以下简称抗规）的理解和应用,浅谈高层结构设计。

仅供有关专业人员参考。

关键词：高层结构设计、轴压比、剪重比、刚度比、位移比、周期比、刚重比中图分类号：tu97文献标识码： a 文章编号：前言高层设计的难点在于竖向承重构件（柱、剪力墙等）的合理布置，设计过程中控制的目标参数主要有如下六个：1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.6和6.4.5。

2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，见抗规5.2.5。

3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层，见抗规3.4.3。

4、位移比：主要为控制结构平面规则性，以免形成扭转，对结构产生不利影响。

见抗规3.4.2。

5、周期比：主要为控制结构扭转效应，减小扭转对结构产生的不利影响，要求见高规周期比见高规3.4.5。

6、刚重比：主要为控制结构的稳定性，控制重力二阶效应的不利影响，要求见高规5.4.1。

一、轴压比轴压比指考虑地震作用组合的框架柱和框支柱轴向压力设计值n 与柱全截面面积a和混凝土轴心抗压强度设计值fc乘积之比值；对不进行地震作用计算的结构，取无地震作用组合的轴力设计值；轴压比主要为控制结构的延性。

抗震设计时，框架柱在竖向荷载与地震作用下的轴压比宜满足下表的规定，建造于ⅳ类场地且较高的高层建筑，柱轴压比限值应适当减小。

注：1采用复合箍筋或螺旋箍筋，且令箍筋特征值λ达到表所规定的上限时，轴压比限值可增大0.10（包括框支柱）；剪跨比≤2的框架柱，其轴压比限值宜减小0.05（不包括框支柱）；剪跨比≤1.5的框架柱，其轴压比限值应专门研究并采取特殊构造措施。

3当柱子混凝土强度等级为c65~c70时，其轴压比限值宜减小0.05，当混凝土强度等级为c75~c80时，其轴压比限值宜减小0.10。

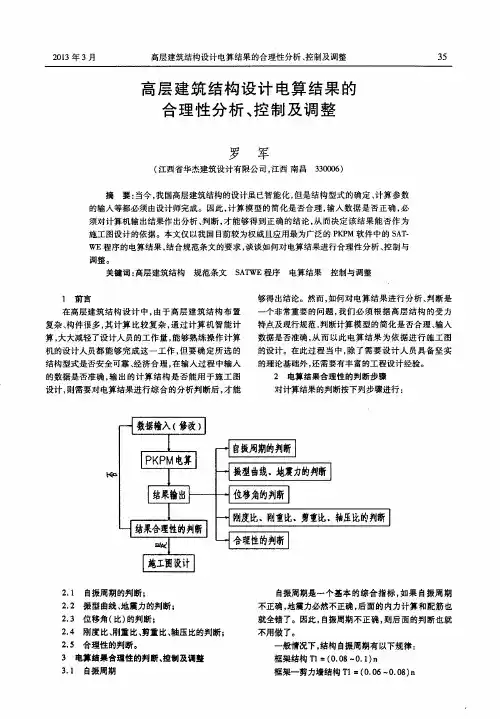

高层建筑结构设计电算结果的合理性分析、控制及调整
