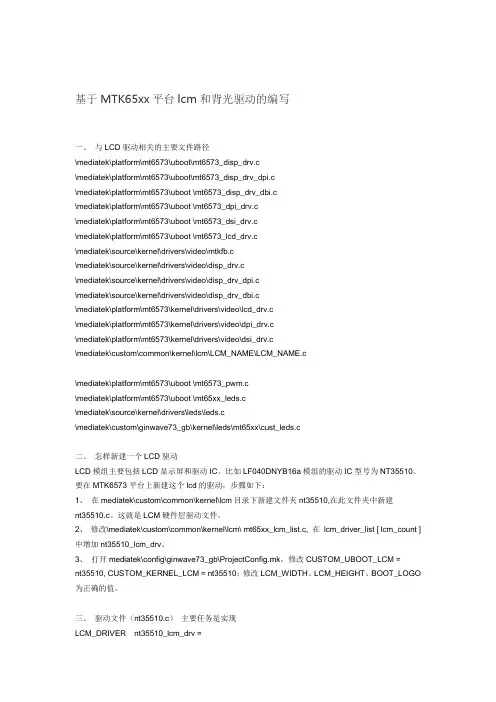

基于MTK65xx平台lcm和背光驱动的编写

基于MTK65xx平台lcm和背光驱动的编写一、与LCD驱动相关的主要文件路径\mediatek\platform\mt6573\uboot\mt6573_disp_drv.c\mediatek\platform\mt6573\uboot\mt6573_disp_drv_dpi.c\mediatek\platform\mt6573\uboot \mt6573_disp_drv_dbi.c\mediatek\platform\mt6573\uboot \mt6573_dpi_drv.c\mediatek\platform\mt6573\uboot \mt6573_dsi_drv.c\mediatek\platform\mt6573\uboot \mt6573_lcd_drv.c\mediatek\source\kernel\drivers\video\mtkfb.c\mediatek\source\kernel\drivers\video\disp_drv.c\mediatek\source\kernel\drivers\video\disp_drv_dpi.c\mediatek\source\kernel\drivers\video\disp_drv_dbi.c\mediatek\platform\mt6573\kernel\drivers\video\lcd_drv.c\mediatek\platform\mt6573\kernel\drivers\video\dpi_drv.c\mediatek\platform\mt6573\kernel\drivers\video\dsi_drv.c\mediatek\custom\common\kernel\lcm\LCM_NAME\LCM_NAME.c\mediatek\platform\mt6573\uboot \mt6573_pwm.c\mediatek\platform\mt6573\uboot \mt65xx_leds.c\mediatek\source\kernel\drivers\leds\leds.c\mediatek\custom\ginwave73_gb\kernel\leds\mt65xx\cust_leds.c二、怎样新建一个LCD驱动LCD模组主要包括LCD显示屏和驱动IC。

毕业论文设计基于MTK平台移动终端应用层软件的设计与实现

毕业论文设计基于M T K 平台移动终端应用层软件的设计与实现Newly compiled on November 23, 2020题（中、英文）作者姓代分学密U D 编工程领摘要目前，手机已成为最广范围内使用的便携式电话终端。

很多国家也成功地将本土品牌手机推向了国际市场。

在手机的研发过程中，人机交互接口（MMI）给进行移动通信的人与手机提供了交往的界面，它的设计优劣直接影响了手机销售市场的占有率，本文对人机界面的设计与实现进行了研究和探讨。

本文首先介绍了手机发展现状和课题选题由来，阐明了课题的现实意义和主要任务。

基于手机结构和嵌入式操作系统介绍了本项目的软件开发平台——MTK平台，并详细分析了该平台MMI层软件结构。

其中以手机应用层开发中的典型模块——通讯录应用为例，先进行了系统需求分析和方案设计。

然后具体实现了模块的各功能与所有界面，并完成了应用间交互的相关功能，后期根据编写的测试用例进行了黑盒测试。

最终，样机通过了软、硬件测试，验证了其设计的正确性和可行性，并成功投入市场。

关键字：手机人机交互接口(MMI) MTK黑盒测试AbstractNowadays, handset has become a cellular phone terminal in the most widely used field. A great many countries succeeded in designing various handsets labelled by their own brand in international market. The Man-Machine-Interface(MMI) provides such an interface that brings the convenience to both human and handset in the handset projects. And the advantages or not of design could make an important influence on the market share of mobile terminal products. The thesis makes the related R&D to design and achieve a friendly interface.The thesis first introduces the present situation and background of handset, and clarifies the significance of the topic and main task. On the basis of the architecture of handset and the embedded system, introduces the software development platform of this project, MTK platform, and the software architecture of MMI. Taking a typical application, phonebook as an example, makes the requirement analysis and practical plan design firstly. Then goes deep into the detailed realization of function and interface, and fulfills the communication between related applications. In the later period, according to test case, finishes the Black-box Testing and debugging. Finally, passes all the testing of software and hardware, which verifies the validity and feasibility of the early design, finished products have been poured into market. Keyword: Handset Man-Machine-Interface(MMI) MTKBlack-box Testing目录第一章绪论手机发展现状移动通信的发展从1876年贝尔发明电话以来，经历了长达一个多世纪的发展，电话通讯服务已走进了千家万户，成为国家经济建设、社会生活和人们交流信息所不可缺少的重要工具。

MTK lcd背光控制软件设计教程文件

M T K l c d背光控制软
件设计
lcm背光控制主要有两个引脚：使能脚EN和亮度控制引脚VFB。

使能脚用来控制背光的使能与否，比如这里是1为enable，0为disable；亮度控制引脚则是用来接PWM输出，通过PWM的占空比来控制背光亮度，这里是低为亮，高为灭。

所以在这两个引脚的连接和配置上要保证EN连接至gpio上，而VFB则连接至BB的PWM输出口，然后通过dct工具将上述引脚配置成对应的mode。

配置uboot
mediatek/custom/bbk75_ics/uboot/cust_leds.c
在 cust_led_list数组中更改 lcd-backlight的配置为pwm：
在 mt65xx_led_set_cust中添加对lcm使能脚的控制，以更好地对屏幕的亮灭进行控制：
以下两个函数同步更改：
配置kernel
mediatek/custom/bbk75_ics/kernel/leds/mt65xx/cust_ leds.c
将背光led的控制方式更改为pwm：
和uboot一样，在 mt65xx_led_set_cust中添加对lcm使能脚的控制，以更好地对屏幕的亮灭进行控制：
如果uboot中将VFB配置成了gpio并且输出低使背光一直保持全亮，在进入kernel后通过代码再将其设置为pwm模式，这理应是ok的；但现实就是不行，这样会导致背光不能调节（不过由于没有量波形，故不知是有波形输出还是仍一直输出低电平），就在这里耗时较长，所以关注一下这点。

附修改记录：。

MTK lcd背光控制软件设计

lcm背光控制主要有两个引脚：使能脚EN和亮度控制引脚VFB。

使能脚用来控制背光的使能与否，比如这里是1为enable，0为disable；亮度控制引脚则是用来接PWM输出，通过PWM 的占空比来控制背光亮度，这里是低为亮，高为灭。

所以在这两个引脚的连接和配置上要保证EN连接至gpio上，而VFB则连接至BB的PWM输出口，然后通过dct工具将上述引脚配置成对应的mode。

配置ubootmediatek/custom/bbk75_ics/uboot/cust_leds.c在cust_led_list数组中更改lcd-backlight的配置为pwm：在mt65xx_led_set_cust中添加对lcm使能脚的控制，以更好地对屏幕的亮灭进行控制：以下两个函数同步更改：配置kernelmediatek/custom/bbk75_ics/kernel/leds/mt65xx/cust_ leds.c将背光led的控制方式更改为pwm：和uboot一样，在mt65xx_led_set_cust中添加对lcm使能脚的控制，以更好地对屏幕的亮灭进行控制：如果uboot中将VFB配置成了gpio并且输出低使背光一直保持全亮，在进入kernel后通过代码再将其设置为pwm模式，这理应是ok的；但现实就是不行，这样会导致背光不能调节（不过由于没有量波形，故不知是有波形输出还是仍一直输出低电平），就在这里耗时较长，所以关注一下这点。

附修改记录：Modified :/trunk/ALPS.ICS.MP.V1_T_20120405/mediatek/custom/bbk15_td_ics/kernel/leds/mt65xx/cu st_leds.cModified :/trunk/ALPS.ICS.MP.V1_T_20120405/mediatek/custom/bbk15_td_ics/uboot/cust_leds.c Modified :/trunk/ALPS.ICS.MP.V1_T_20120405/mediatek/platform/mt6575/uboot/mt65xx_leds.c Modified :/trunk/ALPS.ICS.MP.V1_T_20120405/mediatek/source/kernel/drivers/leds/leds.c。
