车库门控制器说明书

合集下载

车库门操作说明书

车库门操作说明书

车库门操作说明书一、产品概述车库门是一种用于车库或停车场的门,旨在提供安全、便捷的车辆出入口管理。

本操作说明书将详细介绍车库门的使用方法和注意事项,以确保用户正确操作和维护车库门,延长其使用寿命。

二、安全须知1. 在操作车库门前,请确保车库门周围没有障碍物,以免影响门体的正常运行。

2. 请勿将手、脚或其他物体伸入车库门的移动部件中,以免造成伤害。

3. 在车库门关闭或打开过程中,禁止站立在门体下方,以免发生意外。

4. 请定期检查车库门的各个部件是否正常运行,如发现异常情况,请及时联系专业维修人员进行检修。

三、操作步骤1. 打开车库门a. 确保车库门周围没有障碍物。

b. 按下遥控器上的开门按钮,车库门将开始打开。

c. 在车库门完全打开之前,请勿离开车库门附近。

2. 关闭车库门a. 确保车库门周围没有障碍物。

b. 按下遥控器上的关门按钮,车库门将开始关闭。

c. 在车库门完全关闭之前,请勿离开车库门附近。

四、维护保养1. 定期清洁车库门的表面,可使用柔软的湿布擦拭,避免使用化学清洁剂。

2. 检查车库门的各个部件是否松动或磨损,如有问题,请及时联系专业维修人员进行维修或更换。

3. 定期润滑车库门的移动部件,以确保其顺畅运行。

使用适当的润滑剂,并遵循制造商的建议。

五、故障排除1. 车库门无法打开或关闭:a. 检查电源是否正常连接。

b. 检查遥控器电池是否需要更换。

c. 检查车库门是否被障碍物阻挡。

2. 车库门运行时发出异常声音:a. 检查车库门的轨道是否干净,如有灰尘或杂物,请清理。

b. 检查车库门的各个部件是否紧固,如有松动,请及时处理。

六、注意事项1. 请妥善保管遥控器,避免丢失或被他人使用。

2. 请勿将遥控器暴露在高温或潮湿的环境中,以免影响其正常使用。

3. 如需更换遥控器电池,请使用与原电池相同规格的新电池。

七、售后服务如您在使用过程中遇到任何问题或需要进一步的帮助,请随时联系我们的客服中心,我们将竭诚为您提供解决方案。

固得车库门说明书

固得车库门说明书

固得车库门说明书篇一:车库门使用说明书东平车库门控制板使用说明书五、注意事项1、为了不影响接收性能,请将接收天线拉直悬空。

2、变压器的输出电压和功率应与电机相匹配;3、该控制板应放在通风干燥的地方。

技术支持:东平车库门配件总汇.为了确保您的人身和财产安全,减少不必要的事故发生,保证本产品的正常使用,安装前请您务必详细阅读说明书,并严格按照要求认真进行安装、设置和操作。

保存好说明书,以备日后使用。

一、功能简介(CPU)进行控制,复位速度快、抗干扰能力强、性能更加稳定可靠;遥控接收更加稳定灵敏,而且距离远。

该控制器的主要功能如下:1、电子限位功能:使用霍尔元件采集电机运转长度和限位,安装方便,使用可靠;2、手动功能:单键循环控制;3、遥控功能:左键为控制键,单键循环控制,右键为解锁键;4、自动加锁功能:自动加锁功能开启后,门体运行到下限位以后2秒钟自动加锁;5、遇阻检测功能:开门遇阻停止,关门遇阻反弹约20厘米以后停止,关门软结束时遇阻停止;6、光电开关功能:光电开关功能开启以后,开门不起作用,关门时断开“GK”与“GND”,电机反弹向开门方向运行到上限位后停止;7、自动关门功能:该功能开启时,门体开门到上限位5分钟后自动关门到下限位;8、礼貌灯功能:电机每次停止后,礼貌灯延时2分50秒后熄灭。

9、报警功能:电机运行到下限位以后,断开“A_SM”,接在“ALARM”上的报警喇叭响;10、后备电源功能:具有电瓶接口,可以接电瓶作为后备电源二、功能设置1、接通电源接通电源,礼貌灯亮,三个红色指示灯闪烁后熄灭,同时礼貌灯熄灭。

2、遥控器学习和清除2.1 按住“对码键”不放1秒以上,“对码灯”直亮,进入遥控器学习状态,连续按遥控器上的左键两下,“对码灯”闪烁,闪烁结束后,遥控器学习成功,左键为控制键,单键循环控制,右键为解锁键;2.2 若学习多只遥控器,请按以上2.1步骤逐个配置,最多可学习30只遥控器;2.3 遥控器清除:按住“对码键”不放6秒钟以上,“对码灯”熄灭以后,所存储的遥控器被全部清除3、门体的上、下限位学习 3.1 按住“设置键”不放2 ,进入上限位学习状态;3.2 按住“增加键”不放,“运行灯”闪烁,同时门体向开门方向运行(此时,门体必须向开(本文来自:小草范文网:固得车库门说明书)门方向运行,如果向关门方向运行,请调换电机线),达到上限位以后松开“增加键”(此时可通过“增加键”和“减小键”进行微调),按住“设置键”不放,确认当前的位置为上限位,“运行灯”闪烁后熄灭,“状态灯”直亮,松开“设置键”,进入下限位学习状态;3.3 按住“减小键”不放,“状态灯”闪烁,同时门体向关门方向运行,到达下限位后松开“减小键”(此时可通过“增加键”和“减小键”进行微调),按“设置键”不放,确认当前位置为下限位,“状态灯”闪烁后熄灭,松开“设置键”,下限位学习结束。

车库门控制器说明书

车库门控制器说明书

车库门控制器说明书

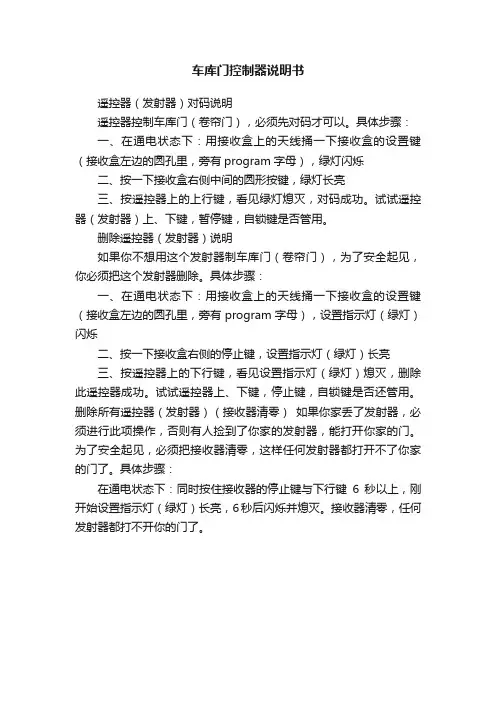

遥控器(发射器)对码说明
遥控器控制车库门(卷帘门),必须先对码才可以。

具体步骤:
一、在通电状态下:用接收盒上的天线捅一下接收盒的设置键(接收盒左边的圆孔里,旁有program字母),绿灯闪烁
二、按一下接收盒右侧中间的圆形按键,绿灯长亮
三、按遥控器上的上行键,看见绿灯熄灭,对码成功。

试试遥控器(发射器)上、下键,暂停键,自锁键是否管用。

删除遥控器(发射器)说明
如果你不想用这个发射器制车库门(卷帘门),为了安全起见,你必须把这个发射器删除。

具体步骤:
一、在通电状态下:用接收盒上的天线捅一下接收盒的设置键(接收盒左边的圆孔里,旁有program字母),设置指示灯(绿灯)闪烁
二、按一下接收盒右侧的停止键,设置指示灯(绿灯)长亮
三、按遥控器上的下行键,看见设置指示灯(绿灯)熄灭,删除此遥控器成功。

试试遥控器上、下键,停止键,自锁键是否还管用。

删除所有遥控器(发射器)(接收器清零)如果你家丢了发射器,必须进行此项操作,否则有人捡到了你家的发射器,能打开你家的门。

为了安全起见,必须把接收器清零,这样任何发射器都打开不了你家的门了。

具体步骤:
在通电状态下:同时按住接收器的停止键与下行键6秒以上,刚开始设置指示灯(绿灯)长亮,6秒后闪烁并熄灭。

接收器清零,任何发射器都打不开你的门了。

施普雷特车库门使用说明书

施普雷特车库门使用说明书

施普雷特车库门使用说明书一、施普雷特S60:(1)按下“P”键约3秒钟,LED数码管闪烁显示“1”,松开按键。

(2)点按“P”键4—5下,当出现LE时去按“+”键,会出现“L”时,对码进行学习。

(3)用遥控器红色键,快速点按4下。

(先双击2下,再双击2下)(4)对码后,等待再次出现“5P”时,遥控可用。

切记:在操作中显示屏不可乱按“+”“—”键,不然,车库门将不能使用!!!二、施普雷特S66:反复按“SET”键,直到遥控学习指示灯亮,数码管显示“L”。

学习:按“+”键,数码管慢速闪烁,表示学习成功。

再按“+”键,可学习下一个发射器。

学习完成后,按“SET”键可推出调试状态。

车库遥控设定(施普雷特S66)接通电源,LED数码管闪烁显示SP, 表示开门机当前处在待机状态.按下P键并保持, 约3秒钟后LED数码管将闪烁显示1, 此时松开按键, 可进入一级设置, 如继续保持按键按下6秒钟, LED数码管将闪烁显示2, 此时松开按键, 可进入二级设置.第一级设置在待机状态下, 按下P键并保持约3秒, 当LED数码管闪烁显示1时, 松开按键。

进入第一级设置:A. 开门行程设置: LED数码管闪烁显示OL, 按+ 键, 将门体运行到全开位置, 然后按P键确认.B. 关门行程设置: LED数码管闪烁显示CL, 按- 键, 将门体运行到全关位置, 然后按P键确认.注意:在行设置过程中,如果在开门运行时自动停止,或在关门运行时自动停止并反向运行,请先在第二级设置中增大开,关门负载力,然后再重新设置开。

C. 开门力量自动检测:LED数码管闪烁显示OF,按下“+”键,门体向开门方向运行,当运行至全开启位置后,自动停止运行,保存开门负载力,并自动进入下一项设置:D. 关门力量自动检测:LED数码管闪烁显示CF,按下“-”键,门体向关门方向运行,当运行至全关闭位置后,自动停止运行,保存关门负载力,并自动进入下一项设置:E. 发射机学习或删除:LED数码管闪烁显示LE ,1,发射机学习:按+ 键, LED数码管闪烁显示L ,然后按发射机按键二次, LED数码管快速闪烁2秒, 表示学习成功,再次按+ 键, 可继续学习下一个发射机, (最多可学习24只)。

停车场控制器说明书

停车场控制器说明书

BD车辆管理系统access control system用户手册型号:BD-800重要注意事项:1、请确保485通信数据线为屏蔽双绞线2、请确保电锁到控制器的线的截面积大于0.8平方毫米3、系统中220V 交流电插座中的底线要真实接地4、485通讯方式中控制器只支持手牵手的串联方式,不支持星形不连接其它注意事项1、控制器建议安装在弱电井等便于维护的地方,不要经常带电拨插接线端子2、接线端子请注意规范接线,裸露金属部分不要过长,以免引起短路通讯故障3、所有非规范的操作,请务必与我方工程师沟通部件读卡器五类八芯屏蔽线布线要求:线材单芯截面积485通讯线屏蔽双绞线≥0.22mm最长距离≤1200米,建议≤800米最长距离≤80米备注≥0.22mm车辆控制器使用説明书1485通讯停车场常见故障分析故障现象控制器不能和电脑正常通信,表现为软件上的门为灰色,而不是正常连通后的绿色1、D0、D1接反可能情况排除方法乱台杆不落杆刷卡不台杆1、若是RXD 灯闪烁,控制器地址不正确2、若是RXD 灯不亮,门禁软件没有联网3、若是RXD 灯常亮,485+-接反1、读卡器坏,看是否乱上号1、接线出错,检查控制器拨码开关检查软件串口是否设置正确,串口是否正常,或是被其他程序占用检查485通信线正负2、车辆检查器出现问题更换读卡器更换车辆检查器1、检查读卡器线路及D0、D1是否接反2、手动短接开和+12V 公用,如果能台杆说明问题出在控制器上,如果不抬杆说明道闸控制器坏3、从新授权发卡4、看看读卡器是否插错位置,例如,入口读卡器插到出口读卡器的位置上了上传卡号与实际卡号不符调整接线位置到COM 和NO 检测COM 和NO 是否短路1、读卡器和控制器之间通信不良2、道闸控制器坏3、卡没有授权或没有授权成功4、读卡器是否插错位置5、读卡器本身有故障从新接D0、D1数据线安装过程中除俩点需要改动,其他均采用默认第一点:在选择服务账户时,可以选择使用"本地账户",也可以选择使用"域用户账户",为了方便配置,请用户必须选择使用"本地系统账户"本软件采用SQL数据库,运行本软件前需安装SQL SERVER 2000。

电动车库门行程设置

电动车库门行程设置

电动车库门行程设置
电动车库门控制面板有四个按键k1 k2 k3 k4,各键功能如下:
K1:功能键(Function)
K2:对码键,用于遥控器对码
K3:手动控制车库门向上运动
K4:手动控制车库门向下运动
设置车库门的行程过程如下:
1、进入设置模式:
长按k1键8秒钟进入行程设置程序,数码管上显示“1”,此时调整车库门上端行程(就是车库门打开最大的行程位置),此时遥控器不起作用;
2、调整车库门上端最大行程:
按K3(手动控制车库门向上运动)、k4(手动控制车库门向下运动)调节车库门上端行程到你理想的位置(车库门打开到最大);
3、调整车库门下端最大行程:
按K1键,将数码管显示调整为“2”,此时调整车库门下端行程(就是车库门关闭的行程位置);
按k3、k4调节车库门下端行程到你理想的位置(车库门关闭到位);
4、结束设置:
按k1键,结束行程调整,此时车库门数码管显示“||”,已经
可以接收遥控器的指令;
5、测试
使用遥控器开启、关闭车库门,测试行程调整效果。

6、电动车库门遥控器对码
按K2键,数码管显示“.”;此时按遥控器开门键(左上键),数码管显示的“.”开始闪烁,几秒钟后闪烁停止,遥控器对码成功。

车库门电机说明书

车库门电机说明书

车库门电机说明书篇一:各种车库门电机配遥控各种车库门电机,开门机配置遥控器方法一、施普雷特:对[5P] + —P000按下“P”键约3秒钟,LED数码管闪烁显示“1”,松开按键。

点按“P”键4—5下,当出现LE时去按“+”键,会出现“L”时,对码进行学习。

用遥控器红色键,快速点按4下。

(先双击2下,再双击2下)对码后,等待再次出现“5P”时,遥控可用。

切记:在操作中显示屏不可乱按“+”“—”键,不然,车库门将不能使用二、门人:后盖打开后,线路板内有:“遥控键”,“对码键”直接按下学习。

三、霍斯:按外边的“S”键进行学习。

四、莱特:电机后面或灯罩内有一个按键。

按一下进行学习。

五、佳禾:K1K2K3K4O O O O(按K1键或K4键,其他键不动。

)六、玛斯特:电机后有一个红色按键,按一下进行学习。

七、老施普雷特:电机侧面打开有一按键,按一下进行学习。

八、理想,巨光,驰豹,森玛,昌顺,新奥诺:学习都是用电机里的学习按键进行学习。

九、美国力马:早期电机后面有一个大的绿色按键,将其按下,进行学习。

(按新遥控器两下)现在电机后面有一个红色的按键,将其按下,进行学习。

(按新遥控器两下)十、索玛学习方式:按“P”键四次指示灯7闪亮,然后按“+”指示灯7常亮。

这时按要匹配的遥控器任意键两秒指示灯7闪亮,按“P”键保存,其它灯常亮,匹配成功。

要删除在用的遥控器,即指示灯7闪亮后,按“-”3秒,指示灯7由常亮变为闪亮,所有遥控删除,再按“P”键保存模式并退出。

按P两下,遥控器4下,但是遥控器必须是同类。

十一、中天800N(博达的一样):长按P键约5-6秒,直至7号灯闪亮(此状况下可以进行对码、消码操作)1、消码:按”-“号键3秒钟左右,7号灯由闪亮到熄灭,松开按键后,待7号灯再闪亮,消码成功。

2、对码:7号灯闪亮时,按”+“号键一下,7号灯由闪亮变为常亮,再按遥控器操作键一下,7号灯由常亮变为闪亮,按P键保存,对码成功。

全自动电动门车库门控制器说明书5.0BD

全自动电动门车库门控制器说明书5.0BD
朝 上拨 :O F F
1 OFF 2 OFF 1 OFF 2 OFF 1 OFF 2 ON 1 ON 2 ON
3 OFF 45秒 3 ON 22秒 3 ON 15秒 3 ON 5秒 默认
2、如果需要调节车熄火后延时多少秒后再关门,则按上表拨动拨码开关; 3、把应答机放在车内,把随机配送的USB线,插到车上的USB插座上.如果汽车 不带USB口,那么可以买一个带USB口的点烟器; 应答机无需调试.插电就可用; 4、 调 节 动 作 距 离 : 在 现 场 把 应 答 机 放 在 汽 车 内 , 调 节 车 库 内 解 码 器 的 天 线 到 适 当 长 度 , 实 现 你 想 要 的 感 应 距 离 。 建 议 调 节 成 汽 车 距 车 库 门 为1 0米 左 右 时,能 可 靠 开 门 关 门.如 果 是 用 于 院 子 门,加 装 的 防 雨 箱 不 方 便 拉 天 线,则 可 在 试好距离后,用等长的软多股电线铰在天线头上上代替拉杆天线)
◆自家汽车靠近车库,车库门自动打开; ◆汽车离家或回家进库熄火,车库门自动关闭; ◆原有遥控器的本地操作同时可使用; ◆安全性高,约6百万地址加密; ◆安装容易,无须布线,已经装修结束的也可以升级; ◆兼容性好,门原先的控制系统可以正常同时使用; ◆ 适 应 性 强,可 与 任 何 电 动 门 匹 配 , 如 别 墅 围 墙 庭 院 平 开 门 、 平 移 门 、 伸 缩门; ◆没有传统拍照识别、蓝牙道闸控制系统对场地的要求,无需另设立 柱、地感感应装置、不会影响居家环境美观;
注意事项
! 请使用标准直流电源,插错电源,有可能烧坏主机电路! ! 若用于工厂等进出门车辆较多场合,停车熄火时请注意门口有无跟车,自 动门口应该设立禁止跟车提醒! ! 一 套 解 码 器 标配2个 应 答 机,即 可供 两 辆 车 使 用;如 果 需 要 更多 的 车 辆 使 用,只要增加应答机即可。 ! 没有电子基础的请先学习视频教程的焊线方法,把线改焊接到业主提供的 遥 控 器 开 门 、 关 门 按 键 上(遥 控 器 必 须 有 单 独 的 开 、 关 门 按 键 , 不 适 用 一 个 按 键 公 用 开 关 门 的 电 动 门 !)如 果 不 知 道 怎 么 焊 接 , 那 么 可 联 系 我 公 司 , 我 们会提供技术指导,首次也可寄来,我们代你焊接好做为样板。

车库门遥控器操作说明书

车库门遥控器操作说明书

车库门遥控器操作说明书一、产品概述车库门遥控器是一款方便快捷操作车库门的设备。

该遥控器采用无线信号技术,可通过按键控制车库门的开启和关闭。

本操作说明书旨在向用户详细介绍遥控器的功能和具体操作方法,帮助用户更好地使用该设备。

二、产品外观及按键功能1. 外观介绍车库门遥控器外观精致小巧,设计紧凑,携带方便。

机身为高质量的塑料材料,手感舒适。

2. 按键功能遥控器正面共设有4个按键,分别是「开门」、「关门」、「照明」和「停止」按钮。

- 「开门」按钮:按下此按钮,车库门将打开。

- 「关门」按钮:按下此按钮,车库门将关闭。

- 「照明」按钮:按下此按钮,车库内的照明灯将亮起。

- 「停止」按钮:按下此按钮,可随时停止车库门的运动。

三、遥控器操作步骤1. 安装电池- 打开遥控器背面的电池仓盖。

- 将两节AAA电池(注意正负极)正确安装在电池仓内。

- 关上电池仓盖。

2. 配对车库门和遥控器- 在车库门电机控制器上找到「学习按钮」或「编程按钮」,按下并保持按住。

- 同时按下遥控器上的「开门」按钮和「关门」按钮,直至车库门电机控制器上的指示灯闪烁。

- 松开所有按钮,配对成功时车库门会执行一次开关动作。

3. 遥控器操作- 按下「开门」按钮,车库门将开始打开,直到完全开启后自动停止。

- 按下「关门」按钮,车库门将开始关闭,直到完全关闭后自动停止。

- 按下「照明」按钮,车库内的照明灯将亮起;再次按下则照明灯将熄灭。

- 按下「停止」按钮,可随时停止车库门的运动。

四、注意事项1. 请勿将遥控器置于高温、潮湿或密闭的环境中,以免影响正常使用和寿命。

2. 请勿将遥控器摔落或过度挤压,避免损坏外壳或内部电路。

3. 长时间不使用遥控器时,请及时取出电池以防腐蚀和泄漏。

4. 请保持遥控器的按键清洁,避免灰尘或污渍影响按键灵敏度。

5. 如遥控器无法正常操作,请检查电池是否正常安装、电池寿命是否耗尽,并排除其他故障。

请您按照以上操作说明正确使用车库门遥控器,如有任何疑问或需要进一步帮助,请联系我们的售后服务热线。

车库门控制器

车库门控制器

主要功能
1、使用电源:180―240V/50―60Hz 车库门控制器型号:SR-YK20(1张)2、最大负载功率:1200W(阻性)3、控制器自身消耗功率:≤5W 4、控制方式: 手动控制:机箱面板控制和外接按钮控制 无线遥控:频率为315MHz/433Mhz,采用编码加密控制 信号转换时间:1―0.5S 自动停机:具有限位停机和35s,70s, 110s,145s, 180s五挡自动延时停机(产品出厂时设置为145s)。 5、报警控制: 输出接口:控制器对报警器探头可提供12V或15V直流电源 输入接口:报警器输出为继电器独立常开触点 报警器探头:可使用红外线热释、光电对射、声波振动、多普勒雷达探测、电磁感应等类型。
2、报警探头输出信号接口的类型应为继电器输出接口,供电电压应为直流12—15V,否则不能由本控制器直接 供电。探头耗电应≤100毫安。根据现场情况可配用多只探头(一般以1――2只为宜),多探头时采用并接方式。 探头.应避免其他热源或直射光影响,上方应加防雨罩。
3、延时自动停机功能可根据用户的门体行程设置,出厂时设定为145秒左右。
感谢观看
接收部分一般来说也分为两种类型,即超外差与超再生接收方式,超再生解调电路也称超再生检波电路,它 实际上是工作在间歇振荡状态下的再生检波电路。超外差式解调电路与超外差收音机相同,它是设置一本机振荡 电路产生振荡信号,与接收到的载频信号混频后,得到中频(一般为465kHz)信号,经中频放大和检波,解调出 数据信号。由于载频频率是固定的,所以其电路要比收音机简单一些。超外差式的接收器稳定、灵敏度高、抗干 扰能力也相对较好;超再生式的接收器体积小、价格便宜。
遥控系统组成
常用的车库门控系统一般分发射和接收两个部分。
发射部分一般分为两种类型,即遥控器与发射模块,遥控器和遥控模块是对于使用方式来说的,遥控器可以 当一个整机来独立使用,对外引出线有接线桩头;而遥控模块在电路中

DKS车库门控制设备产品列表说明书

DKS车库门控制设备产品列表说明书
mechanical switches that can wear out, break or fail • Automatic self-setting limits mean no limit switch adjustment – ever • Available with Polypropylene or metal cover
9024/ For gates up to 40 ft (12.2m) / 1000 lbs (453kg)
THE QUIETEST OPERATOR IN BOTH AC AND 24 VOLT DC BATTERY BACK-UP & SOLAR
PULLY
CLUTCH PLATE
CLUTCH PAD
protection devices.
DC/Solar 9024
Operator is 24 Volt DC and includes built-in battery backup 115/230 VAC (switch selectable) or 24 VDC Solar Power 1/2 HP Quadra Drive Heavy-duty DC motor. Heavy-duty 30:1 ratio gearbox. Solar power ready, with 0.0 Amp SBPD Circuit.
9000
• Adjustable direct driven limits for precise gate control
• Easy to use manual T-handle release • Polypropylene cover for durability • Steel frame for strength and quiet operation • 1/2 and 1 horsepower models • Full feature circuit board • Primary and secondary units for bi-parting

施普雷特车库门使用说明书

施普雷特车库门使用说明书

施普雷特车库门使用说明书一、施普雷特S60:(1)按下“P”键约3秒钟,LED数码管闪烁显示“1”,松开按键。

(2)点按“P”键4—5下,当出现LE时去按“+”键,会出现“L”时,对码进行学习。

(3)用遥控器红色键,快速点按4下。

(先双击2下,再双击2下)(4)对码后,等待再次出现“5P”时,遥控可用。

切记:在操作中显示屏不可乱按“+”“—”键,不然,车库门将不能使用!!!二、施普雷特S66:反复按“SET”键,直到遥控学习指示灯亮,数码管显示“L”。

学习:按“+”键,数码管慢速闪烁,表示学习成功。

再按“+”键,可学习下一个发射器。

学习完成后,按“SET”键可推出调试状态。

车库遥控设定(施普雷特S66)接通电源,LED数码管闪烁显示SP, 表示开门机当前处在待机状态. 按下P键并保持, 约3秒钟后LED数码管将闪烁显示1, 此时松开按键, 可进入一级设置, 如继续保持按键按下6秒钟, LED数码管将闪烁显示2, 此时松开按键, 可进入二级设置.第一级设置在待机状态下, 按下P键并保持约3秒, 当LED数码管闪烁显示1时, 松开按键。

进入第一级设置:A. 开门行程设置: LED数码管闪烁显示OL, 按 + 键, 将门体运行到全开位置, 然后按P键确认.B. 关门行程设置: LED数码管闪烁显示CL, 按 - 键, 将门体运行到全关位置, 然后按P键确认.注意:在行设置过程中,如果在开门运行时自动停止,或在关门运行时自动停止并反向运行,请先在第二级设置中增大开,关门负载力,然后再重新设置开。

C. 开门力量自动检测:LED数码管闪烁显示OF,按下“+”键,门体向开门方向运行,当运行至全开启位置后,自动停止运行,保存开门负载力,并自动进入下一项设置:D. 关门力量自动检测:LED数码管闪烁显示CF,按下“-”键,门体向关门方向运行,当运行至全关闭位置后,自动停止运行,保存关门负载力,并自动进入下一项设置:E. 发射机学习或删除:LED数码管闪烁显示LE ,1,发射机学习:按 + 键, LED数码管闪烁显示 L ,然后按发射机按键二次, LED数码管快速闪烁2秒, 表示学习成功,再次按 + 键, 可继续学习下一个发射机, (最多可学习24只)。

汽车车库门电动开关器安装与使用说明书

汽车车库门电动开关器安装与使用说明书

S M A N U As of date of manufacture, meets all ANSI/UL 325 Safety Requirements for Vehicular Garage Door OpenersM A N U A L C A R E F U L L Y B E F O R E I N S T A L A T I O N O R INSTALLER: Place this manual in the plastic envelope provided andpermanently attach to the wall near the pushbutton.Product Features....................................................2 Tools Required/Component Identification.....2 & 3 Assembly Instructions...........................................3 Identify Your Door Type.........................................4 Important Installation Instructions........................5 Installing the Opener..............................................6 Mounting the Front Bracket............................6 Mounting the Power Head...............................7 Using the Manual Release Mechanism...........7 Installation......................................8 Requirements/Permanent Wiring........9 Control and Auxiliary Equipment........................10 Standard Wall Push Button Installation.......10 Installation of the Super Station...................10 Remote Control Radio System .....................11 TABLE OF CONTENTSOR DEATH. Gives instructions to avoid FCC and IC Radio Operation Statement ......12 Installation of Safe Finish Photosystem.......13 Installation Checklist.....................................14 Operation and Adjustment Instructions............15 Important Safety Instructions.......................15 Basic Operating Parameters.........................15 Testing the Limit Settings.............................16 Testing the Sensitivity...................................16 Testing the Reversing System......................16 Testing the Safe Finish Photosystem...........17 Operating the Super Station Wall Station Wiring Diagram.....................................................18 Auxiliary Equipment Wiring Diagram..................19 Troubleshooting Guide........................................19 Warranty Statement. (20)CAUTION READ THESE STATEMENTS CAREFULLY AND FOLLOW THE INSTRUCTIONS CLOSELY The Warning and Caution boxes throughout this manual are there to protect you and your equipment.Pay close attention to these boxes as you follow the manual.WARNING CAUTION Indicates an ELECTRICAL hazard of DAMAGE to the door, door opener, or equipment. Gives instructions to avoid thehazard .Indicates an ELECTRICAL hazard of INJURY OR DEATH. Gives instructions to avoid the hazard . Indicates a MECHANICAL hazard of DAMAGE to the door, door opener, or equipment. Gives instructions to avoid the hazard . Residential Vehicular Garage Door OperatorMODELS: MVP and MVP-SQSTEPLADDER TAPE MEASUREWOOD BLOCKHAMMERHACKSAW TOOLS REQUIRED FOR INSTALLATION1/2” OPEN ENDWRENCHLEVELSCREW DRIVERSMALL SCREW DRIVER (1/8” HEAD)NOTE:Rail/Chain Assembly is packaged separately from the Power Unit. The Inner Trolley half, Front Idler Sprocket, Chain, and Limit Cams are assembled on the Tee Rail at the factory.Follow the steps outlined below to complete assembly prior to installation. Refer to the component identification illustrations on the previous page.STEP 1: Protect the Power Unit cover fromscratching during assembly by placing it on cardboard. Remove the two 5/16"-18 washered nuts and save them for later use. STEP 2: Position the Tee Rail/Chain Assembly box near the Power Unit. Open the box and locate theInstallation Hardware Packet.STEP 3: Locate the Outer Trolley half (packaged 104363ASSEMBLY INSTRUCTIONSDOOR MOUNTINGFRONT IDLERTROLLEY OUTER CHAIN GUARDWALL MOUNTING BRACKETRELEASE ROPE AND KNOBOPENER HARDWAREBAGTEE RAILRUBBER BUMPEROPENER HEAD UNITPHOTOSYSTEM HARDWARERADIO TRANSMITTERCONTROL WIRESPOOLIMPORTANT!IDENTIFY YOUR DOOR TYPE FROM THOSE ILLUSTRATED BELOW ANDFOLLOW INSTRUCTIONS FOR THAT TYPE OF DOORFOR THESE TYPES OF DOORS USE MODEL MVP OR MODEL MVP-SB. USE 7 FT, 8 FT OR 10 FT RAIL (MATCH DOOR HEIGHT)THE MODEL MVP SERIES IN NOT DESIGNED TO OPERATE THESETYPES OF DOORSone 5/16"-18 washered nut (supplied) Tighten the bolt a MAXIMUM of 1.5 turns after the bolt and nut are Recheck the nuts used to secure the TeeRail to the Power Unit, making sure they are tight. the Chain tension, Chain twist, Chain Guard and the position of both the Close Limit Switch and Open Limit Switch Actuators.CHAIN GUARDACTUATORSPROCKETSPROCKET 104366Assembly is now complete and you are ready to begin installation of the opener.CHAINMASTER LINKOUTER NUTINNER NUTMASTER LINKCHAINDOOR TYPE IDENTIFICATIONONE PIECE DOOR NO TRACKJAMB HARDWAREONE PIECE DOOR NO TRACKPIVOT HARDWAREHIGH ARC OF DOOR TRAVELHIGH ARC OF DOOR TRAVELDOORPIVOT104368TRACKTRACKDOORDOOR104367SECTIONAL DOOR CURVED TRACKONE PIECE DOOR HORIZONTAL TRACK JAMB HARDWAREHIGH ARC OF DOOR TRAVELHIGH ARC OF DOOR TRAVELPower Unit on a ladder or other sturdy support.Open the door to the full open position. Allowsection of the door (as shown in the illustration104372Step 8: Connecting the Door Arm to the Door Type 1: Door Mounted BracketVisually align the door arm connecting hole with the middle hole of the door bracket by rotating the tube section in the appropriate direction.Release the trolley (leave door arm attached) with the manual release cord and pull trolley toward the power head unit. Now rotate the door arm tube section two turns counterclockwise (increasing the exposed length of the door rod) to provide a cushion when the door is closed or encounters an obstruction. Align connecting hole in the door arm to middle hole in the door bracket; insert 3/8” diameter bolt and tighten locking nut, allowing for free pivot of the arm. Note: Do not overtighten locking nut as this will cause binding between the door arm and door bracket.Type 2: Strut Mounted BracketVisually align the door arm connecting hole with the connecting pin of the strut by rotating the tube section in the appropriate direction.Release the trolley (leave door arm attached) with the manual release cord and pull trolley toward the power head unit. Now rotate the door arm tube section two turns counter-clockwise (increasing the exposed length of the door rod) to provide a cushion when the door is closed or encounters an obstruction. Align connecting hole in the door arm with the strut mounted connecting bracket. Insert connecting pin through the hole in the door arm. Secure the connecting pin to the strut bracket according to the manufacturer’s instructions. Note: Door Bracket Mount or Strut Mount - If rod bottoms in cushion tube, cut rod to allow for proper function of this assembly. Set the outer trolley to re-engage, see page 7.Alternate StrutConnecting BracketCut to Fit110054-2Openers are subject to vibration during normal operation which may shorten their life spans.Rough Service bulbs, available at most hardware stores, are recommended. Fit Light Diffuser tabs into the panel slots as shown.On most models, theLimit Cams are installed at the factory. If the Limit Cams have not been installed, or it is necessary to move a Limit Cam to a different link, fasten them to the chain as shown at right in the approximate positions as illustrated below. Position theSwitch Actuators as shown below.104380106428FASTENING LIMIT CAM TOCHAINunder “Special Notes” at the While the LED is. The .LED will blink twice to confirm a valid code and Special Notes - Express CodingRepeat the steps listed above as needed or desired for each button. Each button can be programmed to a unique code, however all three buttons may be programmed at one time (Express Coding). To Express Code, select the “+” button in Step 2, then end the code entry in Step 3 with the “+” button (the first 8 entries can be any random code). The code for each button may be changed at any time.However, if the plus button is programmed as described above, it will replace the existing code settings of the zeroStep 1Step 2Step 3used, slide it into the recess provided on the back of the transmitter caseuntil the snaps on the caseHomeLink® is a registered trade mark of Johnson Controls, Inc. This device complies with Part 15 of the FCC Rules and with RSS-210 of Industry Canada. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept anyPRE-POWER ON-INSTALLATION CHECKLISTBefore continuing with the operation andadjustment section, make sure that:1. The front and rear mounts for the opener aresound and secure and the rail is positionedcorrectly above the high arc of the door, and thatthe opener is positioned over the door actioncenterline.2. For sectional door and one piece door withtracks, the position of the door arm (with thedoor closed), is such that it’s connecting point onthe trolley is 5” to 8” behind it’s connectingpoint on the door bracket. The door arm shouldnever be perfectly vertical when the door in inthe closed position.3. The Manual Release Label and cord are secureto the Manual Release Lever. The handle islocated 6 FT above floor level and requires nomore than a 50 pound pull to activate. Thetrolley and the release mechanism are properlylubricated.4. The standard wall push button or the SuperStation (deluxe wall push button station) is insuch a position and of such a height that it canonly be actuated by an adult of average height.The Control Button Warning label isprominently displayed next to the push button orwall station.5. All wiring is correct to codes or better. There isground continuity form the supply. The groundprong on the power cord is intact.6. All ropes have been removed from the door.The door moves freely without binding whenraised or lowered manually. The door iscorrectly balanced and lubricated. All doorhardware is secure and sound. The sensitivityhas been adjusted to minimum force for theapplication.7. The door reverses on obstructions to within 1.5"of the floor. The concrete or other surfacebeneath the closed door provided uniformcontact.8. The plastic envelope for this manual is attachedto the wall near the push button or wall stationand this manual is placed there for owner useand reference.9. On door with extension type counterbalancesprings, restraint cables have been placedthrough the springs.10. There is Ground Fault Interruption (GFI)protection of the power line to the opener or inthe receptacle.11. On doors with adjustable bottom edges, edgeshave been locked after adjustment.TURNING ON POWER TO THE OPENERNOTE: It is now necessary to turn on the power in order to run the opener to test the operation and check the limit settings. Before doing so, ensure that all mounting hardware is installed and has been properly tightened, that all electrical connections are per local code requirements, and that proper wiring practices have been followed. Also, double-check that all ropes have been removed from the door and that the doorway is clear.BASIC OPERATING PARAMETERS Please note the following Operating Parameters which apply to Openers with Auxiliary Entrapment Protection System (Safe Finish™ Photosystem, Installation Instructions on Page 15) and a standard wall push button connected. Please see page 17 for instructions concerning the Super Station Deluxe Wall Push Button operating parameters.IF THE DOOR IS…...FULLY OPEN, then pushing the standard wall Push Button or the radio control will cause the door to begin MOVING DOWNWARD. ...FULLY CLOSED, then pushing the wall Push Button or the radio control will cause the door to begin MOVING UPWARD....MOVING UPWARD, then pushing the wall Push Button will cause the door to STOP. The next push of the wall button will cause the door to begin MOVING DOWNWARD (Alternate Action Operation)....MOVING UPWARD, then pushing the radio control will cause the door to STOP. The next push of the wall button will cause the door to RESUME UPWARD MOVEMENT (Radio Operation). ...MOVING DOWNWARD, then pushing the wall Push Button or the radio control will cause the door to STOP, PAUSE FOR APPROXIMATELY ONE SECOND, AND THEN BEGIN MOVING UPWARD....MOVING DOWNWARD then reaches the down limit, the lamp will blink off for a 1/2 second then turn back on again, remaining on for 4 minutes 30 seconds and will then automatically turn off....MOVING UPWARD then reaches the open limit, the lamp will remain on for 4 minutes 30 seconds and will then automatically turn off.STEP 3: Testing the Sensitivity Force — To test theSensitivity System, start the Opener and grasp the bottom door handle halfway through the door's travel(opening or closing). When testing in the CLOSEdirection, a second person will be needed to maintainpressure on the Push Button IF an Auxiliary EntrapmentProtection Device has not yet been fitted. If a secondperson isunavailable, use astiff cardboard carton placed in the door's downward path to indicate the force the Opener isOPEN FORCEADJUSTMENTCLOSE FORCE ADJUSTMENT104391THE SENSITIVITY SYSTEM REVERSING TESTENSURE THAT THIS IMPORTANT SYSTEMW A R N I N G1 2 3 4 5 6 7 8 9 Plus Button Zero Button Minus ButtonIF DESIRED, RECORD YOUR RADIO TRANSMITTER CODE POSITIONSETTINGS HERESee Page 11 for Radio System programming instructions and FCC/RSS-210 Industry Canada statement. The opener radio system is HomeLink® compatible.Serial #: Date Installed: Your Dealer:This garage door operatorcomplies with all requirements ofANSI/UL Standard 325.P/N 190-111069 Rev. FX1 August 2007Copyright © 2007 Linear LLC。

瑞能车库门设置说明书

瑞能车库门设置说明书

瑞能车库门设置说明书一、引言感谢您选择瑞能车库门,为了让您更好地使用和维护这款优质产品,特提供以下详细的设置说明书。

本说明书将为您介绍车库门的基本设置、高级功能设置以及故障排查与维护等方面的内容。

请仔细阅读并按照说明进行操作,以确保您的车库门能够正常运行。

二、车库门的基本设置1.安装准备工作在进行车库门安装前,请确保已做好以下准备工作:a.检查安装环境,确保地面平整、无杂物。

b.检查门框是否垂直、水平。

c.检查电机、控制器、传感器等设备是否完好。

2.门体安装a.根据门体的尺寸和形状,将门体放入门框。

b.使用螺丝固定门体与门框,确保门体稳定。

3.电机安装a.将电机与门体连接。

b.接通电机电源,测试电机是否能正常运转。

4.控制器安装a.根据控制器说明书安装控制器。

b.连接控制器与门体、电机、传感器等设备的线路。

5.传感器安装a.根据传感器说明书安装传感器。

b.调整传感器的位置,使其能准确检测到门体。

6.电路连接a.检查电路连接是否正确。

b.接通电源,测试各设备是否能正常工作。

三、高级功能设置1.遥控器编程a.根据遥控器说明书进行编程。

b.测试遥控器是否能够正常操控门体。

2.定时器设置a.根据说明书设置定时器,实现自动关闭等功能。

b.测试定时器是否准确工作。

3.安全设置a.设置红外线传感器,确保门体在关闭过程中遇到障碍物能自动停止。

b.设置上限位开关,防止门体过度运行。

四、故障排查与维护1.常见故障及解决方法a.门体不能正常开启或关闭:检查电路、电机、控制器等设备是否正常工作。

b.遥控器失灵:检查电池电量、遥控器线路是否正常。

c.传感器故障:检查传感器线路、调整传感器位置。

2.定期维护与检查a.每月检查一次门体、电机、控制器等设备的连接是否牢固。

b.每季度检查一次轨道、皮带等易磨损部件,及时更换损坏部件。

c.每半年对整个系统进行一次全面检查和维护。

五、操作与保养注意事项1.在操作车库门时,请务必遵守以下注意事项:a.不要在门体运行过程中用手或身体阻挡。

佳禾电动车库门说明书

佳禾电动车库门说明书

佳禾电动车库门说明书
摘要:
1.佳禾电动车库门的概述
2.安装步骤
3.使用方法
4.维护保养
5.安全注意事项
正文:
【概述】
佳禾电动车库门是一款采用先进技术的智能型电动车库门,它具有操作简单、安装方便、使用安全等特点。

适用于各种住宅、商业建筑等场所的电动车库门。

【安装步骤】
1.确认安装位置,确保水平和垂直。

2.根据门的大小,准备好所需的安装材料。

3.将门放入安装位置,调整好水平和垂直。

4.确认螺丝孔位置,打孔并安装螺丝。

5.安装门框,确保牢固。

6.测试门的开关功能,如有异常,进行调试。

【使用方法】
1.操作遥控器,打开或关闭车门。

2.当车门打开时,请确保行人和车辆安全。

3.在使用过程中,避免车门受到撞击或挤压。

【维护保养】
1.定期检查车门的运行状况,如有异常声音或故障,请及时联系专业人员进行维修。

2.每三个月,对车门的传动部位进行润滑处理,以保证车门的正常运行。

3.保持遥控器的电量充足,如有电量不足的情况,请及时充电。

【安全注意事项】
1.在安装和使用过程中,请确保人员的安全,避免发生意外。

2.遥控器请妥善保管,防止丢失或被他人恶意使用。

3.在使用过程中,请勿让儿童单独操作车门,以防发生意外。

Skylink 18TR 车库门遥控器说明书

Skylink 18TR 车库门遥控器说明书

Skylink ® Garage Door Remote ControlModel 18TRIn this package, you will find a keychain transmitter with 12V alkaline battery,a garage door receiver, a red / black wire and a mounting bracket.The following instructions will show you how to install the receiver. After installing, the keychain transmitter (already programmed to the receiver)can be used to operate your garage door opener.You need to locate 2 things inside your garage to install the receiver:1) the wall-mounted door control;2) an electrical outlet, select an electrical outlet different from the one already connected to the power cord of the garage door opener to reduce the chance of interference. The further distance between the receiver and the garage door opener, the less interference between 2 devices.Note: The length of the red/black wire is 20ft, so the receiver must be plugged into an electrical outlet that is within 20ft of the wall mounted door control. If there is no electrical outlet within 20ft of the wall mounted door control, an extension cord can be used for temporary 1Remove the wall-mounted door control from the wall by removing the screws. Connect the stripped ends of the Red/Black wire to the 2 terminals (2 screws) on the back of the wall mounted door control. (Polarity does not matter.)2345Note: There should be another pair of wires connected to the 2terminals already. Do not remove/disconnect these existing wires.Note: If you see no screws mounting the wall mounted door control,the screws are probably underneath the front cover. Remove the front cover by pressing onto the tabs on top of the cover.Q: Door opener does not react after pressing the button on the transmitter ?A: - Ensure when the button on the transmitter is pressed, the red light on thetransmitter comes on. Otherwise, check if the battery is inserted properly.- The left button on the transmitter should be pressed, not the right button - If the red light on the receiver flashes when you press the appropriate button on the transmitter, but the door opener does not respond, please ensure the red/black wire is successfully connected from the receiver to the wall mounted door control.- Ensure the wires that are previously connected to the wall mounted door control are not loose.- Ensure the transmitter has been programmed to the receiver. Refer to section 4 for how to program a transmitter to the receiver.RECEIVERDifferent wall-mounted door controlsNote: Alternative wiring options are available, the receiver can beconnected directly to the opener’s motor. Please contact customerservice for further information regarding alternative wiring options.Red/Black WireThe transmitter in this kit has been programmed to the receiver in the factory. You need to do the programming only if you add additional transmitters to the receiver.Plug in the connector end of the Red/Black wire to the 18RPlug the receiver into an electrical outlet inside the garage.The red light on the receiver should be on after being plugged into an electrical outlet.Re-connect the power cord of the Garage Door Opener.The Left button on the transmitter has been programmed to operatethe receiver. Activate this button will trigger the receiver therefore opens the garage door.Garage Door ReceiverKeychain Transmitter (Battery inside)Mounting Bracket Learn ButtonButton AIf, within one year from date of purchase, this product should become defective (except battery), due to faulty workmanship or materials, it will be repaired orreplaced, without charge. Proof of purchase and a Return Authorization are required.There are 2 buttons on your transmitter, the other button can be used to control another Skylink ® Garage Door Receiver Model 18R (sold separately) or Skylink ®Wireless Switch Receiver Model SW-18R (sold separately).You can add up to 15 transmitters as you want to control the same receiver. Simply program thetransmitters to the receiver. Skylink ® offers Keychain Transmitter Model 18T4 and Keyless Entry Transmitter Model 18K to work with your receiver. For more information, please visit our website at or contact us.This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:(1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.WARNING:Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.NOTE:This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.However, there is no guarantee that interfere nce will not occur in a particular installation. If this equipment does cause harmful interfere nce to radio or television reception, which can be determined by turning the equipment off and on, the user is encourage d to try to correct the interference by one or more of the following measures:- Reorient or relocate the receiving antenna.- Increase the separation between the equipment and receiver.- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.- Consult the dealer or an experienced radio/TV technician for help.12 volt alkaline battery (size 23A)(included).It is time to change the battery when the red LED on the trans-mitter does not turn on wheneither button is pressed.CUSTOMER SERVICE17 Sheard Avenue, Brampton, Ontario, Canada L6Y 1J3Email:***********************P/N. 101A287-001 Rev.1US Patent. D380895©2004 SKYLINK GROUPIf you would like to order Skylink’s products or have difficulty getting them to work,please :1. visit our FAQ website at , or **********************************, or3. call our toll free at 1-800-304-1187 from Monday to Friday, 9 am to 5 pm EST.Fax +800 286-1320RISK OF ELECTRICAL SHOCK. FOR INDOOR USE ONLY.CAUTION : DISCONNECT POWER BEFORE SERVICING.Maximum Rating:Input : 120VAC 60Hz 2WPlug the receiver into an electrical socket.Press and hold the learn button on the left hand side of the receiver.The red LED on the receiver will flash.Press the assigned button (either button A or B) of the transmitteryou want to program to the receiver.The receiver red LED will go off indicates the programming is completed.To program a transmitter to control another receiver, repeat process(1) to (4) but pressing another button (A or B).21345You can delete the transmitter from a receiver.Unplug the receiver from the electrical socket.P ress and hold the learn button on the left hand side of the receiverwhen plugging the receiver into an electrical socket, the red LED on the receiver will flash rapidly. All the transmitters and keypads are deleted.21。

MST-G60、G80说明书

MST-G60、G80说明书

MST-G60、G80说明书——遥控车库门开门机(MST-G60、G80)用户安装使用手册中美合资大连玛斯特门业有限公司前言欢迎您使用本公司生产的MST-G型遥控自动开门机。

请在安装前务必认真阅读并理解本手册的内容,在未完全理解安装方法前,请不要进行开门机的安装,以免对开门机或门造成不必要的损坏。

目录1、安全操作规程 (1)2、性能特点 (2)3、技术参数 (2)4、安装操作 (3)5、功能设定及调试方法………………………………………6、自选功能(配件)连接………………………………………7、用户指南……………………………………………………8、开门机及其门的维护………………………………………安全操作规程1、接通本机电源前,首先检验当地电压应与本机电压相符,超过电压范围要求立即整改,否则会引起开门机破损。

2、安装时,不要穿疏松的衣服,要穿标准的工作服。

3、在位安装完整系统之前,决不允许擅自将开门机电源接通。

4、墙壁开关应安装在可操作范围之内,距离地面高度不小于1.5米,以防儿童接触到;远离门体运动的部件。

5、门的五金件安装一定要牢固,以防运动时松脱,造成门或开门机的损坏。

6、每月均需测试门的平衡系统是否正常,若出现异常,应立即通知专业人员进行调试,以免引起门或开门机的损坏。

7、使用本机前,要确认门的扭簧平衡系统工作正常,门体运行顺畅,无阻滞。

否则,可能会导致开门机或门的损坏。

8、开门机在安装调试完毕后并且无障碍物的情况下才能运行。

门体在运行时,禁止进出车库,禁止儿童在门体附近玩耍。

9、尽可能将开门机安装在距离地面2.5米以上的地方,手动应急手柄要安装在1.5米以上的位置。

10、正确安装完毕并正常运行后,门遇阻力反弹。

11、安装门后,请将本手册放于门附近以便出现故障时参阅维修。

性能特点功能特点——单键遥控,实现开门—停止—关门循环动作。

开、关门自动亮灯,3分钟后自动熄灭;智能实时控制,精确控制行程;直流电机驱动,可柔性启动,运行平稳无噪音;关门遇阻力自动反弹,且反弹力灵敏可靠;具有过载、过热、、低电压检测等保护功能;墙壁开关,红外线感应装置;数码显示——双数码窗口,菜单显示,实时代码反映,自动监控运行。

系列车库门遥控器使用说明(带图解)

系列车库门遥控器使用说明(带图解)

车库门发展到现在主要分为遥控、感应、电动、手动几种,而车库门遥控器[1]即为远程控制车库门启闭的装置。

一般来讲,车库门遥控器通常采用遥控器中的无线电遥控器,而非红外遥控器,因为与家电常用的红外遥控器相比,无线电遥控器拥有以下的优点,无线电遥控器是用无线电波来传送控制信号的,它的特点是无方向性、可以不“面对面”控制、距离远(可达数十米,甚至数公里)、容易受电磁干扰。

在需要远距离穿透或者无方向性控制领域,比如车库门遥控控制、工业控制等等,使用无线电遥控器较易解决。

下面对无线遥控器做一个简单的介绍:无线遥控器(RF Remote Control)是利用无线电信号对远方的各种机构进行控制的遥控设备。

这些信号被远方的接收设备接收后,可以指令或驱动其它各种相应的机械或者电子设备,去完成各种操作,如闭合电路、移动手柄、开动电机,之后再由这些机械进行需要的操作。

作为一种与红外遥控器相补充的遥控器种类,在车库门、电动门、道闸遥控控制,防盗报警器,工业控制以及无线智能家居领域得到了广泛的应用。

常用的无线电遥控系统一般分发射和接收两个部分。

发射部分一般分为两种类型,即遥控器与发射模块,遥控器和遥控模块是对于使用方式来说的,遥控器可以当一个整机来独立使用,对外引出线有接线桩头;而遥控模块在电路中当一个元件来使用,根据其引脚定义进行应用,使用遥控模块的优势在于可以和应用电路天衣无缝的连接、体积小、价格低、物尽其用,但使用者必须真正懂得电路原理,否则还是用遥控器来的方便。

接收部分一般来说也分为两种类型,即超外差与超再生接收方式,超再生解调电路也称超再生检波电路,它实际上是工作在间歇振荡状态下的再生检波电路。

超外差式解调电路与超外差收音机相同,它是设置一本机振荡电路产生振荡信号,与接收到的载频信号混频后,得到中频(一般为465kHz)信号,经中频放大和检波,解调出数据信号。

由于载频频率是固定的,所以其电路要比收音机简单一些。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

遥控器(发射器)对码说明
遥控器控制车库门(卷帘门),必须先对码才可以。

具体步骤:
一、在通电状态下:用接收盒上的天线捅一下接收盒的设置键(接收盒左边的圆孔里,旁有program字母),绿灯闪烁
二、按一下接收盒右侧中间的圆形按键,绿灯长亮
三、按遥控器上的上行键,看见绿灯熄灭,对码成功。

试试遥控器(发射器)上、下键,暂停键,自锁键是否管用。

删除遥控器(发射器)说明
如果你不想用这个发射器制车库门(卷帘门),为了安全起见,你必须把这个发射器删除。

具体步骤:
一、在通电状态下:用接收盒上的天线捅一下接收盒的设置键(接收盒左边的圆孔里,旁有program字母),设置指示灯(绿灯)闪烁
二、按一下接收盒右侧的停止键,设置指示灯(绿灯)长亮
三、按遥控器上的下行键,看见设置指示灯(绿灯)熄灭,删除此遥控器成功。

试试遥控器上、下键,停止键,自锁键是否还管用。

删除所有遥控器(发射器)(接收器清零)如果你家丢了发射器,必须进行此项操作,否则有人捡到了你家的发射器,能打开你家的门。

为了安全起见,必须把接收器清零,这样任何发射器都打开不了你家的门了。

具体步骤:
在通电状态下:同时按住接收器的停止键与下行键6秒以上,刚开始设置指示灯(绿灯)长亮,6秒后闪烁并熄灭。

接收器清零,任何发射器都打不开你的门了。
