2020-2021备战中考物理压轴题专题复习——凸透镜成像的规律附答案
2020-2021中考物理凸透镜成像的规律-经典压轴题含答案解析
一、初中物理凸透镜成像的规律1．某物理兴趣小组在研究凸透镜成像实验时，如图所示，当蜡烛距透镜10cm时，在另一侧距凸透镜6cm处的光屏上得到一个清晰的像，下列说法正确的是（）A．像一定是倒立缩小的实像B．该凸透镜的焦距可能为6cmC．当蜡烛向凸透镜靠近时，像一定会变小D．当蜡烛到透镜的距离是4cm时，无论怎样移动光屏都不可能得到烛焰的像【答案】A【解析】【分析】【详解】A．由题意可知，物体经凸透镜后成的是实像。
物距为10cm，像距为6cm，物距大于像距，此时物体在二倍焦距以外，成的是倒立、缩小的实像，故A正确；B．根据凸透镜成像的规律可知10cm＞2ff＜5cm①此时像成在一倍焦距和二倍焦距之间，即f＜6cm＜2f3cm＜f＜6cm②综合①②得3cm＜f＜5cm故B错误；C．凸透镜成实像时，物近像远像变大，当蜡烛向凸透镜靠近时，像一定会变大，故C错误；D．当蜡烛到透镜的距离是4cm时，如果3cm＜f＜4cm物体在一倍焦距和二倍焦距之间，可以在光屏上成倒立、放大的实像，故D错误。
故选A。
2．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
则（）A．焦距可能为18厘米B．此时凸透镜成倒立放大的实像C ．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了D ．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米【答案】D【解析】【详解】根据凸透镜的成像规律，当2u f >，2f v f <<，成倒立、缩小的实像，即u v >；由题意可以知道物距30cm u =，像距20cm v =，这种情况是成倒立、缩小的实像，即30cm 2f >20cm 2f f <<化简可得10cm 15cm f <<所以凸透镜的焦距不可能是18cm ；当物体远离凸透镜10 cm ，物距变大，依然大于两倍焦距，像距变小，所成的实像会变小；当物体靠近凸透镜10 cm ，物距20cm u =，那么2f u f <<为了在光屏上得到清晰的实像，根据光路的可逆性，此时像距30cm v =，光屏应远离透镜10 cm ；故选D 。
2020-2021中考物理凸透镜成像的规律附答案
A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小
B．当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像
C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像
D．蜡烛燃烧一段时间后变短，像成在光屏的下方，可将透镜的高度向下调，使像成在光屏中心
A．此时的像是正立放大的虚像
B．该透镜的焦距是15cm
C．当蜡烛到透镜的距离是60cm时，调节光屏，屏上可得缩小的像
D．当蜡烛到透镜的距离是15cm时，调节光屏，屏上可得放大的像
【答案】C
【解析】
【详解】
AB．像能用光屏承接，说明像是实像，虚像不能用光屏承接，凸透镜成放大的实像时，v>2f，f<u<2f，即f<30cm<2f。故AB错误；
D．放大镜利用凸透镜成正立、放大的实像的原理制成的
【答案】B
【解析】
A.老花镜是凸透镜，因此老花镜是利用凸透镜对光的会聚作用使物体的像成在视网膜上，故A错误；B.近视镜是凹透镜，因此近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上，故B正确；C.照相机拍照时，物体到透镜的距离大于二倍焦距，成倒立、缩小的实像，故C错误；D.放大镜使用时，物体到透镜的距离小于一倍焦距，成正立、放大的虚像，故D错误．故选B. Nhomakorabea【解析】
试题分析：根据图中告诉的像距与焦距的关系，结合凸透镜成像的规律即可确定像与物体之间的大小关系，以及物距与焦距的关系．由题意知，像在一倍焦距和二倍焦距之间，根据凸透镜成像的特点，此时物体应在二倍焦距以外，且成的像是倒立缩小的实像，因此物体应比A′B′大，箭头方向向上；像在主光轴下方，根据凸透镜的三条特殊光线，利用折射时光路是可逆的，作出物体AB，由图可知；则物体应在主光轴下方，所以物体在图中Ⅰ区域，箭头方向向右斜上方．
2020-2021备战中考物理压轴题专题复习—凸透镜成像的规律及答案
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，蜡烛距凸透镜36cm 时，在凸透镜另一侧18cm 处的光屏上得到清晰缩小的像，当蜡烛距凸透镜18cm 时，它的像一定是( )A ．像距为36cm ，且成缩小的实像B ．像距为36cm ，且成放大的实像C ．像距为18cm ，且成缩小的实像D ．像距为18cm ，且成放大的虚像【答案】B【解析】【分析】【详解】当u ﹥2f 时，成倒立、缩小的实像，f ﹤v ﹤2f ，u ﹥v ． 当蜡烛距凸透镜18cm 时，f ﹤u ﹤2f ．由于f ﹤u ﹤2f ，成倒立、放大的实像，v ﹥2f ，u ﹤v ．凸透镜的一个物距对应一个像距，所以，像距为36cm ，且成放大的实像．故选B 。
2．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A ．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B ．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C ．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D ．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A ．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时2f u f >>，2v f >；将物体靠近透镜后，只要物距仍在2f u f >>这个范围，此时只需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。
2020-2021中考物理与凸透镜成像的规律有关的压轴题附答案
一、初中物理凸透镜成像的规律1．某凸透镜成像时，像距v跟物距u之间关系的图像如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cmB．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小C．当u<16cm时，该凸透镜可作放大镜使用D．当u=20cm时成放大的像，投影仪就是根据这一原理制成的【答案】B【解析】【分析】【详解】A．当u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=16cm ，所以f=8cm，即凸透镜的焦距是8cm，故A错误；B．物体从距凸透镜12cm处移动到24cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小，故B正确；C．当u<16cm时，有两种情况：若u<f，则成正立、放大的虚像，应用是放大镜；若f<u<2f，成倒立、放大的实像，应用是投影仪，故C错误；D．u=20cm时，u＞2f，成倒立、缩小的实像，应用是照相机，故D错误。
故选B。
2．如图所示，光屏上得到一个清晰的像，此时蜡烛到凸透镜的距离为24cm，则下列说法正确的是（）A．此时的应用是投影仪，且凸透镜的焦距小于12cmB．只将凸透镜向左移动，就可以在光屏上得到倒立缩小的像C．在蜡烛和凸透镜之间放一个近视眼镜，凸透镜和光屏不动，蜡烛向右移动光屏上会成清晰的像D．将蜡烛移到距离凸透镜18cm，向右调节光屏到适当位置，在光屏上可能得到放大的像【答案】D【解析】【详解】A ．物距大于1倍焦距小于2倍焦距成倒立放大的实像，应用是投影仪；则2f u f ＜＜；又因为24cm u ，所以24cm 12cm f ＞＞，故A 错误； B ．只将凸透镜向左移，减小物距，此时应该增大像距，且物像之间的距离增大，故光屏向右移动才可以在光屏上得到清晰放大的像，故B 错误；C ．近视眼镜的镜片是凹透镜，对光线由发散作用；若在蜡烛和凸透镜之间放一个近视眼镜时，光线会延迟会聚，所以像会落在光屏的右侧；如果此时蜡烛向右移动，物距减小，像距增大，像会更加远离光屏，光屏应该向右移动才能得到清晰的像，故C 项错误；D ．将蜡烛右移至距离凸透镜18 cm ，由24cm 12cm f ＞＞可知，此时物距仍大于焦距，故向右调节光屏至适当位置，在光屏上仍可能得到清晰放大的像，故D 正确；3．小明探究 “凸透镜成像规律”，当蜡烛到透镜的距离是30cm 时，调节透镜另一侧的光屏，屏上得到清晰放大的像。
2020-2021中考物理——凸透镜成像的规律压轴题专题复习含答案
一、初中物理凸透镜成像的规律1．如图所示，购物支付已进入“刷脸”时代，消费者结账时站在摄像头（相当于一个凸透镜）前约1m的位置，面对镜头，经系统自动拍照、扫描等，确认信息后，即可进行后续工作。
则下列说法正确的是（）A．人脸通过摄像头成像是利用了光的反射B．“刷脸”时，面部经摄像头成正立缩小的实像C．“刷脸”时，面部应位于摄像头的一倍焦距和两倍焦距之间D．摄像头的焦距可能是30cm【答案】D【解析】【分析】【详解】A．人脸通过摄像头成像是利用了光的折射，A错误；B．“刷脸”时，面部经摄像头成倒立缩小的实像，B错误；C．“刷脸”时，根据凸透镜的成像规律可知，成倒立缩小的实像，那么物距应该大于两倍焦距，C错误；D．由于人站在距离镜头1m处，即物距等于1m，成倒立缩小的实像，根据凸透镜的成像规律可知，，解得，所以摄像头的焦距可能是30cm，D正确。
故选D。
2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ） ①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm ＜f ＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜 A ．只有①和③B ．只有②和④C ．只有②和③D ．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <； 综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．4．如图所示，光屏上能看到烛焰清晰的像，下列操作不能使光屏上清晰的像变大的是（ ）A ．保持凸透镜位置不变，将蜡烛和光屏的位置对调B ．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离C ．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离D ．换一个焦距更小的凸透镜，调整光屏至适当的位置【答案】D【详解】A．从图中可以看到，烛焰的物距u大于像距v，由于在光屏上能看到烛焰清晰的像，根据凸透镜的成像规律可知，这个像应该是倒立、缩小的实像；当保持凸透镜位置不变，将蜡烛和光屏的位置对调后，根据光路的可逆性可知，在光屏上也能看到烛焰清晰的像，此时物距u小于像距v，根据凸透镜的成像规律可知，这个像应该是倒立、放大的实像，这个操作可以使光屏上清晰的像变大，A项不合题意；B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离，那么物距u会变小，像距v会变大，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，所以能使光屏上清晰的像变大，B项不合题意；C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，能使光屏上清晰的像变大，C项不合题意；D．换一个焦距更小的凸透镜，那么物距不变，根据凸透镜的成像规律可知，像距会变小，调整光屏至适当的位置，所成的清晰像会更小，不能使光屏上清晰的像变大，选项D 符合题意。
2020-2021中考物理综合题专题复习【凸透镜成像的规律】含答案
11．如图是用来研究凸透镜成像规律的实验图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到一个缩小的像。若透镜位置不变，将蜡烛移到刻度为30cm处，则
A．移动光屏，可能在屏上得到倒立放大的像
B．移动光屏，可能在屏上得到倒立缩小的像
C．移动光屏，可能在屏上得到正立放大的像
【详解】
AB．凸透镜成实像时，物与像在异侧，且物近像远像变大．如果凸透镜放在C点右侧，那么当点光源放在A点时，成像在A点左侧，而不是右侧的B，故选项AB均错误；
C．当光源在A点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B点时就也会在相对于B的另一侧成实像，（也就是A的一侧）而不是成像在C点．故选项C错误；
D、将蜡烛从B移动到A的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．
故选C．
3．把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立等大的实像，若把蜡烛向远离凸透镜方向移动5 cm，并移动光屏，在光屏上可以看到
A．倒立缩小的实像 B．倒立放大的实像
C．正立放大的虚像 D．倒立等大的实像
A．此时的应用是投影仪，且凸透镜的焦距小于12cm
B．只将凸透镜向左移动，就可以在光屏上得到倒立缩小的像
C．在蜡烛和凸透镜之间放一个近视眼镜，凸透镜和光屏不动，蜡烛向右移动光屏上会成清晰的像
D．将蜡烛移到距离凸透镜18cm，向右调节光屏到适当位置，在光屏上可能得到放大的像
【答案】D
【解析】
【详解】
A．物距大于1倍焦距小于2倍焦距成倒立放大的实像，应用是投影仪；则 ；又因为 ，所以 ，故A错误；
故选C。
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。
2020-2021中考物理与凸透镜成像的规律有关的压轴题附答案解析
一、初中物理凸透镜成像的规律1．如图所示，在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏之间的距离为下图时，在光屏上得到一个清晰缩小的实像。
下列说法错误的是A．该凸透镜的焦距大于10㎝、小于15㎝B．只将凸透镜向左移，可以在光屏上得到清晰放大的像C．只将蜡烛和光屏互换，可以在光屏上得到清晰的缩小像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，可在凸透镜前放一个凹透镜。
【答案】C【解析】【分析】凸透镜成像规律：u＞2f，成倒立、缩小的实像，2f＞v＞f；u=2f，成倒立、等大的实像，v=2f，求焦距；2f＞u＞f，成倒立、放大的实像，v＞2f；u＜f，成正立、放大的虚像。
【详解】A、观察图示可知，物距大于像距，则在光屏上得到一个清晰缩小的实像，所以u=30cm＞2f，解得f＜15cm；而像距v=20cm，f＜20cm＜2f，解得10cm＜f＜20cm；故凸透镜的焦距的范围是：10cm＜f＜15cm，故A正确；B、只将凸透镜向左移，减小物距，增大像距，根据光路可逆的特点，可知在光屏上能得到清晰放大的像，故B正确；C、只将蜡烛和光屏互换，根据光路可逆可知，可以在光屏上得到清晰放大的像，故C错误；D、蜡烛远离凸透镜时，物距变大，像距将变小，为了在光屏上得到清晰的像，应使光线发散一些，所以用一个凹透镜，D正确。
故选：C。
2．如图所示，OO' 为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B 点时，像在C点。
当将点光源放在C点时，则（）A．一定在B点成一个实像B．一定在A点的左侧成一个虚像C．可能在B、C之间成一个实像D．可能在C点的右侧成一个虚像【答案】D【解析】如果凸透镜放在C 点右侧，那么当点光源放在A 点时，成像在A 点左侧，而不是右侧的B ，所以不可能；当光源在A 点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B 点时就也会在相对于B 的另一侧成实像，（也就是A 的一侧）而不是成像在C 点．所以透镜不可能在AB 和BC 之间．如果凸透镜放在A 点左侧，那么当点光源放在A 点时，成像在B 点，当点光源放在B 点时，成像在C 点，成像都是虚像．故此时凸透镜只能放在A 点的左侧；所以该情况下有如下几种可能，即若C 点在透镜的1倍焦距以外，像应成在透镜左侧的1倍焦距以外；另一种可能是，若C 点还在透镜的1倍焦距以内，即此时所成的像应在C 点的右侧．故分析四个选项，只有D 是正确的． 故选D ．3．物体放在凸透镜的主光轴上，在距透镜40cm 处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是 A ．40cm B ．30cmC ．20cmD ．10cm【答案】D 【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f ＞U ＞f ，v ＞2f ；而透镜到光屏的距离为像距，即v=40cm ，所以，40cm ＞2f ，解得：20cm ＞f ，只有D 选项符合条件．故选D ．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．4．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。
2020-2021中考物理专题复习凸透镜成像的规律题附答案
则
f ＜u＜2 f ，
物体通过凸透镜成倒立、放大的实像；若焦距在 12cm 和 15cm 之间，则
u＜f ，
物体通过凸透镜成正立、放大的虚像。由以上知，故只有 C 正确。 故选 C。
6．小明用自制的“水凸透镜”（向水透镜里注水时，水透镜的焦距将变小）来研究凸透镜 成 像规律，当他把自己的近视眼镜给水透镜“戴上”时，如图所示，光屏上原来清晰的像 变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（ ） ①将光屏靠近“水透镜”②将蜡烛远离“水透镜”③对“水透镜”注水④将光屏和蜡烛同 时靠近“水透镜”
A．不管该人走近还是走远，所成的像都是正立缩小的实像 B．如果该人远离镜头，镜头的焦点可能变在 a 点 C．如果该人靠近镜头，镜头的焦点可能变在 c 点 D．如果该人靠近镜头，镜头的焦点可能变在 b 点 【答案】D 【解析】 【详解】 A．该人走近还是走远时，所成的像是倒立的实像，不是正立的，A 错误； B．如果该人远离镜头，那么物距变大，像距变小，像更靠近焦点，如果还想要像成在成 像板上，那么焦距应该变大，焦点不可能在 a 点，B 错误； C D．如果该人靠近镜头，那么物距变小，像距变大，像更远离焦点，如果还想要像成在 成像板上，那么焦距应该变小，焦点不可能在 c 点，可能变在 b 点，C 错误、D 正确．
A．①和②都行
B．②和③都行
C．①和③都行
D．②和④都行
【答案】B
【解析】
【详解】
近视镜是凹透镜，给水透镜戴上近视镜后，相当于减弱了凸透镜的会聚能力，所以像远离
【详解】 A．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时
2 f u f ， v 2 f ；将物体靠近透镜后，只要物距仍在 2 f u f 这个范围，此时只
2020-2021备战中考物理—凸透镜成像的规律压轴题专题复习及答案
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．3．把蜡烛放在凸透镜前30cm 处，光屏上可接收到倒立等大的实像，若把蜡烛向远离凸透镜方向移动5 cm ，并移动光屏，在光屏上可以看到A ．倒立缩小的实像B ．倒立放大的实像C ．正立放大的虚像D ．倒立等大的实像【答案】A【解析】【分析】【详解】凸透镜成倒立等大的实像时，物距等于二倍焦距，所以可知凸透镜的焦距应是15cm ，此时把蜡烛向远离凸透镜方向移动5 cm ，物距变为35cm ，物体处于二倍焦距以外，所成的像是倒立缩小的实像，此时的应用是照相机，故应选A ．4．如图所示，纸筒底部中心开一小孔a ，又在a 上下等距的位置再开两个小孔b 、c ，蜡烛放在纸筒前，此时光屏上观察到三个像．在b 、c 两孔处放置两相同的三棱镜，同时移动光屏，到某一位置时光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是A．B．C．D．【答案】A【解析】【详解】三棱镜具有偏折光的能力，要想使光都会聚在光屏中心的位置，则在b、c两处放置的三棱镜的方式应该是凸透镜的形状（中间厚，边缘薄），故BCD项不符合题意，A项符合题意。
2020-2021备战中考物理凸透镜成像的规律复习含答案解析
一、初中物理凸透镜成像的规律1．如图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，实验过程中小明同学将蜡烛分别放在甲、乙、丙、丁不同的位置，下列说法正确的是（）A．图甲可知凸透镜的焦距是40.0cmB．图乙四个位置中，移动光屏，有4个位置上的蜡烛可以在光屏上成像C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时的成像特点与投影仪的成像原理相同【答案】C【解析】【分析】【详解】A．从图甲可以看到，凸透镜所在的位置是30.0cm刻度，而光屏所在的位置是40.0cm刻度，而平行光线经凸透镜折射后，会聚于焦点，可知凸透镜的焦距是f==40.0cm-30.0cm10.0cm凸透镜的焦距是10.0cm，A错误；B．一倍焦距以外是实像，以内是虚像，因为甲乙丙在焦点外，所以成实像，可以成在光屏上，B错误；C．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，凸透镜上有一个泥点，整个物体发出的光虽有一小部分被挡住，但总会有一部分的光通过凸透镜而会聚成像，因此像与原来的相同，大小不变，但是由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，像是完好的，只是亮度变暗，不会出现泥点的影子，C正确；D．将蜡烛放在乙位置，这时物距大于两倍焦距，根据凸透镜的成像规律可知，像距会大于一倍焦距，小于两倍焦距，从图乙可以看到，光屏应向左移动才能找到清晰的像，这是成倒立缩小的实像，此时的成像特点与照相机的成像原理相同，D错误。
故选C。
2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．3．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S 所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。
2020-2021中考物理压轴题专题凸透镜成像的规律的经典综合题附答案
一、初中物理凸透镜成像的规律1．如图所示，在“用‘凸透镜’观察周围的景物”活动中，小科将印有绿色环保标志“”的纸固定在墙上，再将一只装有水的圆柱形玻璃杯移到标志的正前方，然后改变破璃杯与标志之间的距离。
小科站立时透过玻璃杯和水观察。
下列图象中，不可能看到的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．因为装有水的圆柱形玻璃杯，中间厚边缘薄，相当于柱形凸透镜，所以成像时左右颠倒，上下不变。
当物距小于焦距时，成正立放大的虚像，即左右变大，上下不变，故A可能出现，不符合题意；B．当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒变大，上下不变，故B可能出现，不符合题意；C．柱形凸透镜成像时左右颠倒，上下不变，不可能出现左右和上下都颠倒的像，故C不可能出现，C符合题意；D．当物距大于二倍焦距时，成倒立、缩小的实像，左右颠倒变小，上下不变，故D可能出现，不符合题意。
故选C。
2．如图所示，光屏上能看到烛焰清晰的像，下列操作不能使光屏上清晰的像变大的是（）A．保持凸透镜位置不变，将蜡烛和光屏的位置对调B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离D．换一个焦距更小的凸透镜，调整光屏至适当的位置【答案】D【解析】【详解】A．从图中可以看到，烛焰的物距u大于像距v，由于在光屏上能看到烛焰清晰的像，根据凸透镜的成像规律可知，这个像应该是倒立、缩小的实像；当保持凸透镜位置不变，将蜡烛和光屏的位置对调后，根据光路的可逆性可知，在光屏上也能看到烛焰清晰的像，此时物距u小于像距v，根据凸透镜的成像规律可知，这个像应该是倒立、放大的实像，这个操作可以使光屏上清晰的像变大，A项不合题意；B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离，那么物距u会变小，像距v会变大，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，所以能使光屏上清晰的像变大，B项不合题意；C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，能使光屏上清晰的像变大，C项不合题意；D．换一个焦距更小的凸透镜，那么物距不变，根据凸透镜的成像规律可知，像距会变小，调整光屏至适当的位置，所成的清晰像会更小，不能使光屏上清晰的像变大，选项D 符合题意。
2020-2021备战中考物理综合题专题复习【凸透镜成像的规律】含答案解析
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．有一个点光源放在凸透镜的正前方．当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示．则（）A．凸透镜应放在C点右侧B．凸透镜应放在B、C点之间C．凸透镜应放在A、B点之间D．凸透镜应放在A点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
2020-2021备战中考物理压轴题专题复习—凸透镜成像的规律含答案
一、初中物理凸透镜成像的规律1．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为 26cm 时，在光屏上得到一个清晰缩小的实像。
下列说法不正确的是（ ）A ．该凸透镜的焦距：13cm>f >10.5cmB ．只将蜡烛向右移动，可以在光屏上得到清晰放大的像C ．只将蜡烛和光屏互换，可以在光屏上得到清晰放大的像D ．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】B【解析】【分析】【详解】A ．观察图示可知在光屏上得到一个清晰缩小的实像，则26cm>2u f =，像距61cm-40cm=21cm v =满足2f v f <<，解得13cm 10.5cm f >>，故A 正确，不符合题意；B ．只将蜡烛向右移动，减小了物距，必须增大像距，才可以在光屏上得到清晰放大的像，故B 错误，符合题意；C ．像距小于物距，光屏上成倒立、缩小的实像；保持凸透镜不动，只将蜡烛和光屏互换，像距大于物距时，根据光路的可逆性可知，成倒立、放大的实像，故C 正确，不符合题意；D ．蜡烛远离凸透镜时，物距增大，为了在光屏上得到清晰的像，应减小像距，光屏应靠近凸透镜，故D 正确，不符合题意。
故选B 。
2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f 为 A ．2厘米＜f ＜4厘米B ．4厘米＜f ＜5厘米C ．5厘米＜f ＜8厘米D ．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.3．城市的很多街口都安装了 360°高清晰摄像头，由公安局实施 24 小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在 F 处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是（）A．不管该人走近还是走远，所成的像都是正立缩小的实像B．如果该人远离镜头，镜头的焦点可能变在 a 点C．如果该人靠近镜头，镜头的焦点可能变在 c 点D．如果该人靠近镜头，镜头的焦点可能变在 b 点【答案】D【解析】【详解】A．该人走近还是走远时，所成的像是倒立的实像，不是正立的，A错误；B．如果该人远离镜头，那么物距变大，像距变小，像更靠近焦点，如果还想要像成在成像板上，那么焦距应该变大，焦点不可能在a点，B错误；C D．如果该人靠近镜头，那么物距变小，像距变大，像更远离焦点，如果还想要像成在成像板上，那么焦距应该变小，焦点不可能在c点，可能变在b点，C错误、D正确．4．有一个点光源放在凸透镜的正前方．当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示．则（）A．凸透镜应放在C点右侧B．凸透镜应放在B、C点之间C．凸透镜应放在A、B点之间D．凸透镜应放在A点左侧【答案】D【解析】【分析】解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
2020-2021备战中考物理压轴题专题复习——凸透镜的综合附详细答案
一、初中物理凸透镜成像的规律1．如图所示，小宇将凸透镜（f=10cm）固定在光具座40cm的位置，探究凸透镜成像规律。
下列说法正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像D．蜡烛燃烧一段时间后变短，像成在光屏的下方，可将透镜的高度向下调，使像成在光屏中心【答案】ABC【解析】【分析】【详解】A．根据“无论实像或虚像，物体靠近焦点像都变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，所成的虚像将变小，故A正确；B．能在光屏上成清晰像的是实像，实像是实际光线会聚成的，当把光屏去掉后，实际光线会聚成实像后继续传播，进入人的眼睛，故B正确；C．将蜡烛放在10cm处时，物距为30cm，而焦距为10cm，即物距大于两倍焦距，光屏上能承接到的是倒立缩小的像，故C正确；D．蜡烛燃烧一段时间后变短，根据光的直线传播原理，则成的像会偏向光屏上方，可向下适当调整凸透镜，故D不正确。
故选ABC。
2．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A．照相机是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A正确；B．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B错误；C．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。
2020-2021备战中考物理——凸透镜成像的规律压轴题专题复习含答案
一、初中物理凸透镜成像的规律1．如图所示，购物支付已进入“刷脸”时代，消费者结账时站在摄像头（相当于一个凸透镜）前约1m的位置，面对镜头，经系统自动拍照、扫描等，确认信息后，即可进行后续工作。
则下列说法正确的是（）A．人脸通过摄像头成像是利用了光的反射B．“刷脸”时，面部经摄像头成正立缩小的实像C．“刷脸”时，面部应位于摄像头的一倍焦距和两倍焦距之间D．摄像头的焦距可能是30cm【答案】D【解析】【分析】【详解】A．人脸通过摄像头成像是利用了光的折射，A错误；B．“刷脸”时，面部经摄像头成倒立缩小的实像，B错误；C．“刷脸”时，根据凸透镜的成像规律可知，成倒立缩小的实像，那么物距应该大于两倍焦距，C错误；D．由于人站在距离镜头1m处，即物距等于1m，成倒立缩小的实像，根据凸透镜的成像规律可知，，解得，所以摄像头的焦距可能是30cm，D正确。
故选D。
2．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时>>这个范围，此时只2f u f>>，2>；将物体靠近透镜后，只要物距仍在2f u fv f需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。
2020-2021中考物理凸透镜成像的规律-经典压轴题及答案
一、初中物理凸透镜成像的规律1．如图所示，AC为入射光线，CB为折射光线，且AO<OB，已知AO=10m，该凸透镜的焦距可能是（）A．f=10cm B．f= 5cmC．f=8cm D．f= 12cm【答案】C【解析】【详解】由于AC为入射光线，CB为折射光线，且AO<OB，结合凸透镜成像规律可知f<l AO<2f，l BO>2f已知AO=10m，则f<10m<2f解得5m<f<10cm故选C。
2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（ ）A ．凹透镜成的像B ．凸透镜成的像C ．凹面镜成的像D ．凸面镜成的像【答案】C【解析】【详解】AB ．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C ．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D ．凸面镜成正立、缩小的虚像．不符合题意．4．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A ．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B ．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C ．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D ．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A ．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时2f u f >>，2v f >；将物体靠近透镜后，只要物距仍在2f u f >>这个范围，此时只需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。
2020-2021备战中考物理(凸透镜成像的规律提高练习题)压轴题训练含答案
一、初中物理凸透镜成像的规律1．如图所示，白板上画有两个黑色箭头（图甲），用玻璃杯装半杯水放在白板前（图乙），人眼观察到位于下方的箭头明显发生了变化，下列判断正确的是（）A．玻璃杯下半部相当于一个凹透镜B．下方箭头是凸透镜形成的虚像C．下方箭头成像原理在生活中的应用是照相机D．把玻璃杯移得离白板更远一点，观察到下方的箭头比移动前变得更大【答案】C【解析】【分析】【详解】A．玻璃杯下半部分的中间厚，边缘薄，相当于一个凸透镜，故A错误；B．据图能看出，此时成一个倒立、缩小的实像，故B错误；C．据B可知，成倒立、缩小的实像，所以此时相当于物体处于2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立、缩小的实像，照相机就是利用该原理制成的，故C正确；D．凸透镜成实像时，增大物距，像距缩短，像变小；把玻璃杯移得离白板更远一点，即增大物距，观察到下方的箭头比移动前变得更小，故D错误。
故选C。
2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.3．用三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验结果如下：透镜甲成放大、倒立、实像；透镜乙成缩小、倒立、实像；透镜丙成放大、正立、虚像。
2020-2021中考物理专题复习凸透镜成像的规律题附答案解析

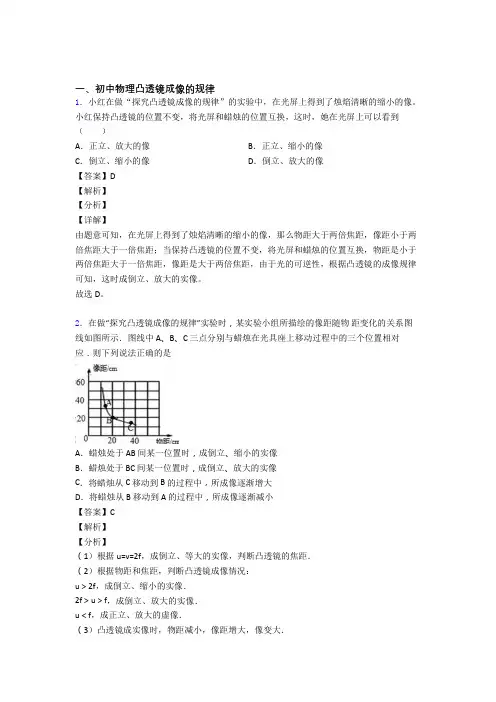

一、初中物理凸透镜成像的规律1．小红在做“探究凸透镜成像的规律”的实验中，在光屏上得到了烛焰清晰的缩小的像。
小红保持凸透镜的位置不变，将光屏和蜡烛的位置互换，这时，她在光屏上可以看到（）A．正立、放大的像B．正立、缩小的像C．倒立、缩小的像D．倒立、放大的像【答案】D【解析】【分析】【详解】由题意可知，在光屏上得到了烛焰清晰的缩小的像，那么物距大于两倍焦距，像距小于两倍焦距大于一倍焦距；当保持凸透镜的位置不变，将光屏和蜡烛的位置互换，物距是小于两倍焦距大于一倍焦距，像距是大于两倍焦距，由于光的可逆性，根据凸透镜的成像规律可知，这时成倒立、放大的实像。
故选D。
2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．3．城市的很多街口都安装了 360°高清晰摄像头，由公安局实施 24 小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在 F 处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是（）A ．不管该人走近还是走远，所成的像都是正立缩小的实像B ．如果该人远离镜头，镜头的焦点可能变在 a 点C ．如果该人靠近镜头，镜头的焦点可能变在 c 点D ．如果该人靠近镜头，镜头的焦点可能变在 b 点【答案】D【解析】【详解】A ．该人走近还是走远时，所成的像是倒立的实像，不是正立的，A 错误；B ．如果该人远离镜头，那么物距变大，像距变小，像更靠近焦点，如果还想要像成在成像板上，那么焦距应该变大，焦点不可能在a 点，B 错误；C D ．如果该人靠近镜头，那么物距变小，像距变大，像更远离焦点，如果还想要像成在成像板上，那么焦距应该变小，焦点不可能在c 点，可能变在b 点，C 错误、D 正确．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ） ①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm ＜f ＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜 A ．只有①和③B ．只有②和④C ．只有②和③D ．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <； 综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立等大的实像，若把蜡烛向远离凸透镜方向移动5 cm，并移动光屏，在光屏上可以看到A．倒立缩小的实像B．倒立放大的实像C．正立放大的虚像D．倒立等大的实像【答案】A【解析】【分析】【详解】凸透镜成倒立等大的实像时，物距等于二倍焦距，所以可知凸透镜的焦距应是15cm，此时把蜡烛向远离凸透镜方向移动5 cm，物距变为35cm，物体处于二倍焦距以外，所成的像是倒立缩小的实像，此时的应用是照相机，故应选A．6．如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持蜡烛的位置不变，更换一个焦距为15cm的凸透镜，要想在屏上出现清晰像，下列操作可行的是A．使屏远离透镜B．使屏靠近透镜C．使屏向上移动D．使屏向下移动【答案】A【解析】【详解】根据题意，当物距20cm时，在另一侧距凸透镜20cm处的光屏上可以得到一个与蜡烛等大的像，由凸透镜成像规律知，此时u=v=2f=20cm，则焦距为f=10cm；更换凸透镜焦距为15cm时，15cm＜20cm＜30cm，即蜡烛在凸透镜一倍焦距和二倍焦距之间，此时凸透镜成倒立、放大的实像，像距为v＞2f=30cm，则屏应远离透镜才能出现清晰像．故A正确．7．小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示。
2020-2021备战中考物理压轴题专题复习—凸透镜成像的规律及答案解析
一、初中物理凸透镜成像的规律1．如图所示，购物支付已进入“刷脸”时代，消费者结账时站在摄像头（相当于一个凸透镜）前约1m的位置，面对镜头，经系统自动拍照、扫描等，确认信息后，即可进行后续工作。
则下列说法正确的是（）A．人脸通过摄像头成像是利用了光的反射B．“刷脸”时，面部经摄像头成正立缩小的实像C．“刷脸”时，面部应位于摄像头的一倍焦距和两倍焦距之间D．摄像头的焦距可能是30cm【答案】D【解析】【分析】【详解】A．人脸通过摄像头成像是利用了光的折射，A错误；B．“刷脸”时，面部经摄像头成倒立缩小的实像，B错误；C．“刷脸”时，根据凸透镜的成像规律可知，成倒立缩小的实像，那么物距应该大于两倍焦距，C错误；D．由于人站在距离镜头1m处，即物距等于1m，成倒立缩小的实像，根据凸透镜的成像规律可知，，解得，所以摄像头的焦距可能是30cm，D正确。
故选D。
2．如图所示，光屏上能看到烛焰清晰的像，下列操作不能使光屏上清晰的像变大的是（）A．保持凸透镜位置不变，将蜡烛和光屏的位置对调B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离D．换一个焦距更小的凸透镜，调整光屏至适当的位置【答案】D【解析】【详解】A．从图中可以看到，烛焰的物距u大于像距v，由于在光屏上能看到烛焰清晰的像，根据凸透镜的成像规律可知，这个像应该是倒立、缩小的实像；当保持凸透镜位置不变，将蜡烛和光屏的位置对调后，根据光路的可逆性可知，在光屏上也能看到烛焰清晰的像，此时物距u小于像距v，根据凸透镜的成像规律可知，这个像应该是倒立、放大的实像，这个操作可以使光屏上清晰的像变大，A项不合题意；B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离，那么物距u会变小，像距v会变大，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，所以能使光屏上清晰的像变大，B项不合题意；C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，能使光屏上清晰的像变大，C项不合题意；D．换一个焦距更小的凸透镜，那么物距不变，根据凸透镜的成像规律可知，像距会变小，调整光屏至适当的位置，所成的清晰像会更小，不能使光屏上清晰的像变大，选项D 符合题意。
2020-2021中考物理凸透镜成像的规律-经典压轴题附答案解析
一、初中物理凸透镜成像的规律1．某同学为进一步了解“视力矫正”的原理，用了探究凸透镜成像规律的装置做实验，他将远视眼镜片放在蜡烛与凸透镜之间，调节光屏和凸透镜之间的距离，在光屏上看到烛焰清晰的像。
取下远视眼镜片，光屏上原来清晰的像变模糊了；要想使光屏上的像再次变得清晰，下列调节方法可行的是（）①保持蜡烛与凸透镜的位置不变，使光屏靠近凸透镜②保持蜡烛与凸透镜的位置不变，使光屏远离凸透镜③保持光屏与凸透镜的位置不变，使蜡烛远离凸透镜④保持光屏与凸透镜的位置不变，使蜡烛靠近凸透镜A．②③B．①④C．②④D．①③【答案】A【解析】【详解】①远视眼镜片是凸透镜，对光线有会聚作用，取下远视眼镜片后，根据凸透镜的动态成像规律，所成的像会往光屏后面退，保持蜡烛与凸透镜的位置不变，使光屏靠近凸透镜，这样在光屏上所成的像会更加模糊，①不合题意；②由上述可知，保持蜡烛与凸透镜的位置不变，使光屏远离凸透镜，那么会使光屏上的像再次变得清晰，②符合题意；③由上述可知，保持光屏与凸透镜的位置不变，使蜡烛远离凸透镜，那么所成的像会靠近凸透镜，能使光屏上的像再次变得清晰，③符合题意；④由上述可知，保持光屏与凸透镜的位置不变，使蜡烛靠近凸透镜，那么所成的像会远离凸透镜，这样在光屏上所成的像会更加模糊，④不合题意。
故选A。
2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．3．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（）A．凹透镜成的像B．凸透镜成的像C．凹面镜成的像D．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D．凸面镜成正立、缩小的虚像．不符合题意．4．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( )A．暗箱应略短一些，得到的像会略大些B．暗箱应略长一些，得到的像会略大些C．暗箱应略短一些，得到的像会略小些D．暗箱应略长一些，得到的像会略小些【答案】B【解析】【详解】照相机是利用凸透镜成像原理工作的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理凸透镜成像的规律1．如图，小明在实验室探究凸透镜成像规律，先把凸透镜、光屏放在光具座上，发现窗外景物在光屏上成清晰的像。
于是把蜡烛、凸透镜、光屏放在光具座上，在如图的四个实验情境中，能够在光屏上得到清晰的像是（）A．B．C．D．【答案】B【解析】【详解】A．把凸透镜、光屏放在光具座上，发现窗外景物在光屏上成清晰的像，说明此时的成像原理与照相机相似，物距大于二倍焦距，像距在二倍焦距与一倍焦距之间，由图甲可得，此时像距为15cm，故可以得到15cm2＜＜f f化简可得f＜＜7.5cm15cm此外，由图甲可知，像距为15cm时，物距在窗外，说明此时像距接近一倍焦距，即焦距更靠近15cm，且光路可逆，若物距为15cm时，像的位置应该在窗外，像距超出光具座范围。
选项A图中物距为10cm，此时像距应该超出光具座范围或成虚像，故A不符合题意；B．此时物距约为38cm，稍大于二倍焦距，像距为25cm，稍小于二倍焦距，满足＜＜7.5cm15cmf和焦距更接近15cm的条件，此时成倒立、缩小的实像，故B符合题意；C．若此时光屏上能看到清晰地像，则物距等于像距为20cm，则焦距为10cm，更接近7.5cm，不符合题意；D．若此时能在光屏上看到清晰地像，则像距为12cm，此时蜡烛应该才窗外，超出光具座范围，故D不符合题意。
故选B。
2．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（）A．凹透镜成的像B．凸透镜成的像C．凹面镜成的像D．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D．凸面镜成正立、缩小的虚像．不符合题意．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.4．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D ．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A ．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时2f u f >>，2v f >；将物体靠近透镜后，只要物距仍在2f u f >>这个范围，此时只需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。
故D 项错误；5．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( )A ．暗箱应略短一些，得到的像会略大些B ．暗箱应略长一些，得到的像会略大些C ．暗箱应略短一些，得到的像会略小些D ．暗箱应略长一些，得到的像会略小些【答案】B【解析】【详解】照相机是利用凸透镜成像原理工作的。
当无水时物体在光屏(暗箱)上形成一个倒立、缩小的实像，当有水时，由于光的折射，物体感觉变浅，相当于靠近凸透镜，根据“物近像远像变大”原则，在暗箱上得到的像会比原来的像略大一些。
故B 正确。
6．把蜡烛放在凸透镜前30cm 处，光屏上可接收到倒立等大的实像，若把蜡烛向远离凸透镜方向移动5 cm ，并移动光屏，在光屏上可以看到A ．倒立缩小的实像B ．倒立放大的实像C ．正立放大的虚像D ．倒立等大的实像【答案】A【解析】【分析】【详解】凸透镜成倒立等大的实像时，物距等于二倍焦距，所以可知凸透镜的焦距应是15cm ，此时把蜡烛向远离凸透镜方向移动5 cm ，物距变为35cm ，物体处于二倍焦距以外，所成的像是倒立缩小的实像，此时的应用是照相机，故应选A ．7．某同学将物体放在凸透镜前不同位置，依次得到倒立的放大的像和倒立的缩小的像，测得像距分别为26厘米和16厘米，则该透镜的焦距f 为（ ）A ．6厘米<f<10厘米B ．8厘米<f<13厘米C ．13厘米<f<16厘米D ．16厘米<f<26厘米【答案】B【解析】【详解】根据题意，当凸透镜成倒立放大的像时，像位于二倍焦距以外，即12v f >，代入数据得：26cm 2f >解得： 13cm f <当凸透镜成倒立，缩小的像时，像位于一倍焦距和二倍焦距之间，即8cm 13cm f <<，代入数据得：16cm 2f f <<解得：8cm 16cm f <<所以8cm 13cm f <<故选B 。
8．如图所示，将点燃的蜡烛放在距凸透镜20cm 处时，在另一侧距凸透镜20cm 处的光屏上出现了一个与烛焰等大的清晰像，若保持蜡烛的位置不变，更换一个焦距为15cm 的凸透镜，要想在屏上出现清晰像，下列操作可行的是A ．使屏远离透镜B ．使屏靠近透镜C ．使屏向上移动D ．使屏向下移动【答案】A【解析】【详解】 根据题意，当物距20cm 时，在另一侧距凸透镜20cm 处的光屏上可以得到一个与蜡烛等大的像，由凸透镜成像规律知，此时u =v =2f =20cm ，则焦距为f =10cm ；更换凸透镜焦距为15cm时，15cm＜20cm＜30cm，即蜡烛在凸透镜一倍焦距和二倍焦距之间，此时凸透镜成倒立、放大的实像，像距为v＞2f=30cm，则屏应远离透镜才能出现清晰像．故A正确．9．如图所示，OO' 为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B 点时，像在C点。
当将点光源放在C点时，则（）A．一定在B点成一个实像B．一定在A点的左侧成一个虚像C．可能在B、C之间成一个实像D．可能在C点的右侧成一个虚像【答案】D【解析】如果凸透镜放在C点右侧，那么当点光源放在A点时，成像在A点左侧，而不是右侧的B，所以不可能；当光源在A点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B点时就也会在相对于B的另一侧成实像，（也就是A的一侧）而不是成像在C点．所以透镜不可能在AB和BC之间．如果凸透镜放在A点左侧，那么当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，成像都是虚像．故此时凸透镜只能放在A点的左侧；所以该情况下有如下几种可能，即若C点在透镜的1倍焦距以外，像应成在透镜左侧的1倍焦距以外；另一种可能是，若C点还在透镜的1倍焦距以内，即此时所成的像应在C点的右侧．故分析四个选项，只有D是正确的．故选D．10．如图所示，AC为入射光线，CB为折射光线，且AO<OB，已知AO=10m，该凸透镜的焦距可能是（）A．f=10cm B．f= 5cmC．f=8cm D．f= 12cm【答案】C【解析】【详解】由于AC为入射光线，CB为折射光线，且AO<OB，结合凸透镜成像规律可知f<l AO<2f，l BO>2f已知AO=10m，则f<10m<2f解得5m<f<10cm故选C。
11．如图所示，小宇将凸透镜（f=10cm）固定在光具座40cm的位置，探究凸透镜成像规律。
下列说法正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像D．蜡烛燃烧一段时间后变短，像成在光屏的下方，可将透镜的高度向下调，使像成在光屏中心【答案】ABC【解析】【分析】【详解】A．根据“无论实像或虚像，物体靠近焦点像都变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，所成的虚像将变小，故A正确；B．能在光屏上成清晰像的是实像，实像是实际光线会聚成的，当把光屏去掉后，实际光线会聚成实像后继续传播，进入人的眼睛，故B正确；C．将蜡烛放在10cm处时，物距为30cm，而焦距为10cm，即物距大于两倍焦距，光屏上能承接到的是倒立缩小的像，故C正确；D．蜡烛燃烧一段时间后变短，根据光的直线传播原理，则成的像会偏向光屏上方，可向下适当调整凸透镜，故D不正确。
故选ABC。
12．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．13．小红在做“探究凸透镜成像的规律”的实验中，在光屏上得到了烛焰清晰的缩小的像。
