长沙水泵厂DM550-50X4矿用耐磨卧式多级泵
长沙蓝泉泵业50WQ10-7-0.75排污泵型号说明书
长沙蓝泉泵业有限公司CHANGSHA LANQUAN PUMP Lo.,LTD，坐落于水泵之都的“橘子洲头”湖南长沙，是一家集研发、设计、制造、营销于一体的制造型企业。
蓝泉明星产品有：QY、QD、QXN、QJ、QS 型潜水泵、WQ、QW、JYWQ、WQDX型潜水排污泵、BQW、BQS型矿用防爆污水泵、D、DM、MD、DG、DY、MD型立卧式多级离心泵、XS、TS、OS、S型中开双吸泵、IS、ISW、ISG单级单吸离心泵、立卧式管道泵、NJB泥浆泵、NS、NSL立式泥沙泵等多种水泵成套设备。
一、产品简介50WQ10-7-0.75WQ型无堵塞潜水排污泵（污水污物潜水电泵），是引进国外最新技术及结合本企业技术力量研制而成该泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。
WQ污水潜水泵泵和电机同轴，采用下泵结构，造型美观，设计合理，性能优良，使用维护方便，效率高，运行工况宽。
经久耐用，安全可靠。
二、产品型号介绍50 WQ - 10 - 7 - 0.75| | | | |____配用电机额定功率（kw）| | | |________ 额定扬程（m）| | |______________ 额定流量(m3/h)| |___________________ 潜水排污泵(污水潜水泵）|________________________泵排出口公称直径（mm）三、适用范围WQ污水潜水泵广泛用于：（1）地下室排污；（2）工矿排水，农田排灌（3）水塔送水（4）排涝防汛；（5)城市建设、工矿给排水。
四、适用条件（1）介质温度不超过40℃，PH值为4-10之间（2）电源频率为50HZ，电压为380/660V（3）含固体杂质的体积比不超过0.2%，颗粒不大于0.2mm （4）水泵潜水深度在0.5至5米范围内（5）如果水质中含有大量污水或者杂质泥浆，可向长沙蓝泉泵业有限公司特别定制。
MD矿用耐磨多级离心泵
一、概述DM/ MD矿用多级离心泵：供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，适用于钢铁厂、矿山排水、污水输送等场合。
DM型耐磨多级泵是卧式、单吸、多级分段式离心泵。
泵的进口水平，出口垂直，用拉紧螺栓将泵的吸入段、中段、出水段联结成一体。
长沙水泵南方泵业DM型耐磨多级离心泵厂家直接供货，DM型耐磨多级离心泵价格优势明显，欢迎DM 型耐磨多级离心泵用户来电订购，用户在订货DM型耐磨多级离心泵时如有特殊材料要求可与公司协商。
二、型号意义MD85-67×3MD ——耐磨多级离心泵85 ——泵设计点流量为85m³/h67 ——泵单级设计点扬程为67m3 ——泵的级数为3三、结构特点泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成，转子两端由用黄油润滑的单列向心滚柱轴承支承。
转子轴向力由平衡盘平衡。
泵的密封：进水段、中段、出水段之间的静止结合面采用二硫化钼密封，也有用纸垫密封，拆后重装时必须用原材料密封，为防止水进入两端轴承，采用“O”型胶圈及挡水圈密封。
泵的转动部份与固定部份之间由密封环、导叶套和填料密封。
填料腔中通入有一定压力的水，起水封和冷却作用。
泵的传动是通过联轴器由电机直接驱动，从电机方向看泵，泵为顺时针方向旋转。
泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成，转子两端由用黄油润滑的单列向心滚柱轴承支承。
转子轴向力由平衡盘平衡。
泵的密封：进水段、中段、出水段之间的静止结合面采用二硫化钼密封，也有用纸垫密封，拆后重装时必须用原材料密封，为防止水进入两端轴承，采用“O”形胶圈及挡水圈密封。
泵的转动部份与固定部份之间由密封环、导叶套和填料密封。
填料腔中通入有一定压力的水，起水封和冷却作用。
泵的传动是通过联轴器由电机直接驱动，从电机方向看泵，泵为顺时针方向旋转。
四、泵的装配与拆卸（一）泵拆卸时应注意的事项1、按停车顺序停车2、泵壳内液体（包括冷却水）应放掉；轴承部件是稀油润滑时，应放掉润滑油；3、拆去妨碍拆卸的附属管路，如平衡管、水封管等等管路和引线；4、拆卸应严格保护零件的制造精度不受损伤，拆卸穿杆的同时应将各中段用垫块垫起，以免各中段止口松动下沉将轴压弯。

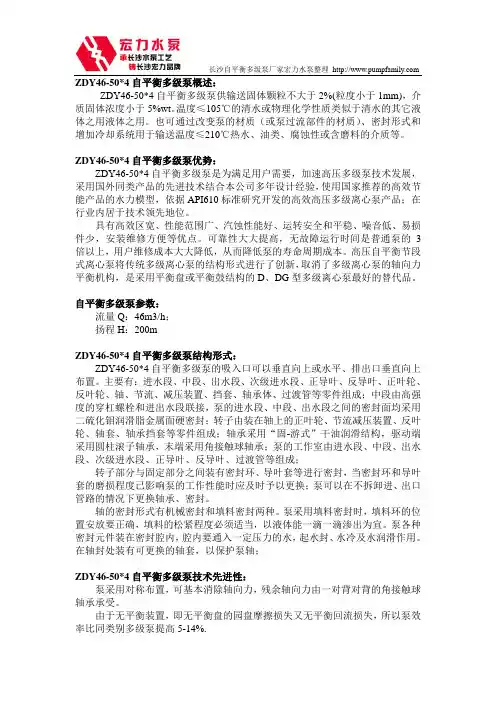

长沙宏力水泵厂ZDY46-50X4自平衡多级泵
ZDY46-50*4自平衡多级泵概述：ZDY46-50*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDY46-50*4自平衡多级泵优势：ZDY46-50*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：46m3/h；扬程H：200mZDY46-50*4自平衡多级泵结构形式：ZDY46-50*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
长沙水泵厂150DM30X6矿用耐磨卧式多级泵
150DM30*6型矿用耐磨卧式多级泵概述：150DM30*6型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：180米，流量Q：155m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
150DM30*6型矿用耐磨卧式多级泵产品结构说明150DM30*6型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
150DM30*6型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
长沙宏力水泵厂MD450-60×4型矿用卧式多级离心泵
MD450-60*4型矿用卧式多级离心泵概述：MD450-60*4型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：240米，流量Q：450m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD450-60*4型矿用卧式多级离心泵产品结构说明MD450-60*4型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD450-60*4型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
自平衡多级泵详细介绍
● 首级叶轮（07）的拆卸：拆卸时需小心导叶会落在叶轮上，在退出叶轮时注 意保护导叶落下时不会对轴有所破坏，同时叶轮与叶轮固定用键一起集中放 置；
注意：清洁上、下轴瓦，并单独包裹，防止损坏。 ● 拧下轴承体与泵体之间连接的螺母，取下轴承体（42），最后取下甩油环。
13
2021/2/7
皮肌炎图片——皮肌炎的症状表现
皮肌炎是一种引起皮肤、肌肉、 心、肺、肾等多脏器严重损害的， 全身性疾病，而且不少患者同时 伴有恶性肿瘤。它的1症状表现如 下：
销（24）拔出； ● 通过螺母（29）将在轴承体与泵体的定位销（28）拔出； ● 取下轴承盖（03），拧下连接压环与轴承体之间的内六角螺钉（23），取下压环（ 06）；
注意：若不需要更换迷宫环（01），则轴承盖、轴承体不须和迷宫环分开。 ● 取下上轴瓦（05），同时将轴抬高一些， 沿圆周方向将下轴瓦（43）取出；
21
3、转子跳动的检查
叶轮做完静平衡后，对零件进行清洁，将转子零件安装正确顺序（见 4.2）安装在轴上，按图3.2所示要求对转子部件进行跳动检查，检查 主要部位为：叶轮密封环（A1~A8）、节流轴套（C）、轮毂密封环 （B1~B8）、中间轴套（D）。最大允许的跳动值为0.04mm，如超过 范围，则上磨床修至要求值。如果不能修复，则须更换不合格零件。
11
R301内塔盘煤粉分布情况
12
2021/2/7
3.2非驱动端自润滑轴承部件的拆卸
● 拧下螺栓（15），拆卸轴承压盖（16）； ● 拧下轴承锁紧螺母（14），顺序取出止动垫片（13）、甩油环（11）、轴承定位 套（12）； ● 把轴承外套（10）、轴承套（39）、角接触球轴承（09）作为整体取出； ● 取出调整垫（40） ● 拧下轴承盖与轴承体之间的内六角螺钉（19），同时通过螺母（25）把在轴承盖和 轴承体之间定位
耐磨多级离心泵(MD型)
耐磨多级离心泵（MD型）概述：多级离心泵是我公司运用高新技术——采用最先进的CFD软件设计水力模型，三维CAD造型软件相结合开发的新一代高效能、低维修的泵类产品。
其优秀的水力模型的结构特点保证了用户在各种应用场合都能有效地降低泵的运行成本。
具有先进合理的结构，泵效率高、汽蚀性能好、振动小、运行平稳可靠、寿命长等优点。
型号说明：MD500-57*10MD——矿用耐磨多级离心泵500——泵设计点流量为500m3/h57——泵单级设计点扬程为57m10——泵的级数为10性能范围：流量：30-1100m3/h扬程：50-1000m用途：适用于矿山输送固体颗粒含量不大于1.5%，粒度小于0.5mm的矿井水，以及类似的其它污水，被输送介质的温度不大于80℃。
普遍采用合金耐磨铸铁材料。
主要用途：适用于煤矿污水，适用于类似的隧道、城市污水。
结构：泵主要由定子、转子、轴承和轴封四大部分组成。
定子部分：主要由吸入段、中段、吐出段和导叶等组成，通过拉紧螺栓进行拉紧固定，构成工作室。
MD型泵吸入口为水平方向，吐出口垂直向上。
转子部分：由首级叶轮、叶轮、轴、轴套、平衡盘等组成，叶轮系串联在轴上，两端通过大螺母予以固定，轴将动力传递给叶轮使其工作，平衡盘用来平衡轴向力。
轴承部分：主要由轴承座体、轴承和轴承压盖等组成，转子两端采用两个装在轴承体内的轴承支承，轴承用油脂润滑，部分泵两端用滑动轴承支承，稀油润滑。
为防止介质进入轴承内，在轴承前装有挡水圈，并在轴套间加装“O”形橡胶圈。
两端轴承体采用环形冷却室结构，当被输送介质的温度大于80℃时，应从外部通过冷水，以对轴承进行冷却。
轴承内的润滑黄油可通过油杯加入。
泵两端轴封采用铅粉油浸石棉填料或机械密封，用户可自行选择。
填料的松紧程度必须适当，通过填料压盖螺栓进行调节，以液体点滴状渗漏为宜。
轴封：两端轴封采用软填料或机械密封，并引入水封水加以水封，以防止外界空气进入泵内以及大量液体渗出。
多级离心式水泵
多级离心式水泵长沙DM型耐磨矿用多级离心式水泵供保送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及相似的其他污水，被保送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水保送等场所。
长沙DM型耐磨矿用离心式水泵功能范围：流量Q：6.3~600m3/h扬程H：17~850m 长沙DM型耐磨矿用多级离心式水泵型号阐明：DM（MD）46-50 * 8DM（MD）是矿用多级离心泵46是泵的额外流量为46m3/h50是泵单级设计点扬程为50m8是泵的级数为8 长沙DM型耐磨矿用多级离心式水泵旋转方向：从电机端向泵看为顺时针方向旋转。
长沙DM型耐磨多级矿用离心式水泵次要零件材质： 泵的过流部件材质均为铸铁，轴的材质为45号钢。
长沙离心式水泵成套范围：泵于电机、底座配套供给，可配功用底座或自身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、均衡盘、轴套）。
本信息由本公司发布，最终解释权归本公司一切。
假如您需求讯问耐磨离心泵或许矿用离心泵相关成绩，比方水泵选型,设计,装置,调试,价钱等相关成绩，我们会给您最详细和最称心的答复，假如您需求推销，我们将会为您提供质量好、价钱低的理想产品！矿用离心式水泵价钱 1、凡本公司所运营、销售的泵产品，我公司保证其质量，其售后的用户效劳任务由我司担任，详细售后效劳任务也由我司担任。
一切售后效劳任务及责任按合同规则执行。
2、产质量量承诺：本产品的质量及正常运用均由我公司技术人员的正确指点或遵照产品阐明书停止。
装置运用进程中因产质量量所招致的运用成绩，我司均给予处理。
3、售后效劳承诺：产品在运输进程中假如呈现损坏等迹象,客户可拒收货物,由我公司和货运处处置,保证用户产品残缺无损产品的互换及退回。
长沙工业泵厂ZDF550-50×6型自平衡多级泵
ZDF550-50×6自平衡多级泵概述：ZDF550-50×6自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDF550-50×6自平衡多级泵优势：ZDF550-50×6自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：550m3/h；扬程H：300mZDF550-50×6自平衡多级泵结构形式：ZDF550-50×6自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
长沙水泵厂ZMD46-50X9自平衡多级泵
ZMD46-50*9自平衡多级泵概述：ZMD46-50*9自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZMD46-50*9自平衡多级泵优势：ZMD46-50*9自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：46m3/h；扬程H：450mZMD46-50*9自平衡多级泵结构形式：ZMD46-50*9自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
长沙水泵厂DM280-40X9矿用耐磨卧式多级泵
DM360-40*9型矿用耐磨卧式多级泵概述：DM360-40*9型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：360米，流量Q：360m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DM360-40*9型矿用耐磨卧式多级泵产品结构说明DM360-40*9型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DM360-40*9型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
中国离心泵十大名牌十大卧式耐磨耐腐蚀离心泵品牌排行榜
中国离心泵十大名牌十大卧式耐磨耐腐蚀离心泵品牌排行榜1.上海沈泉泵阀制造有限公司上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
2. 新疆百利万通机电设备有限公司新疆百利万通机电设备有限公司成立于2018年，位于乌鲁木齐市星河水泵市场及恒汇机电城主要经营：水泵，滴灌泵，管道泵，多级泵，渣浆泵，压滤机入料泵，双吸泵，离心泵，潜水泵，深井泵，污水泵，化工泵，无塔供水设备吗，广泛应用于生活给水，农用排灌、化工、制药、造纸、石油、采矿、建筑、冶金、消防等各行各业。
3. 湖南中开泵业有限公司湖南中开泵业有限公司(中开泵业、中泵、长泵特泵、汨罗制泵)是长沙水泵行业知名水泵制造厂家，注册商标“长一制泵”，长沙水泵厂始建于1951年，曾用名称长沙通大集团长沙水泵厂，长沙工业泵总厂，长沙天鹅工业泵厂，于1951年正式建厂，多年来一直从是国内知名的专业中开泵-多级泵-双吸泵-立式斜流泵-冷凝泵-凝结水泵-立式长轴泵-清水泵-船用挖砂泵等泵类设计、研发和生产的综合泵业公司。
4. 四川三台力达泵业有限公司四川三台力达泵业有限公司,成立于1995年,现座落于三台县青东坝工业集中区四号路;注册资本2000万元,拥有资产1.2亿余元,员工130余人，其中中高级专业技术管理人员40余人。
公司厂区占地面积80余亩，包括办公大楼、生产车间、职工宿舍、活动中心等建筑。
具有模具制造、铸锻件生产、理化检验、机械加工、装配、测试的完整泵制造体系。
有各类主要设备200余台(套)，其中包括大型立车、铣床、龙门刨、抛丸机、新型造型机、1.5吨中频炉、600吨液压机、自动测试台架、大型清洗机等在内的重点设备达30余台(套)。
年生产能力20000余台，大口径可达1m，能生产制造灰铸铁、球墨铸铁、不锈钢、高分子材料等众多材质的产品。
长沙工业泵厂ZD550-50×4型自平衡多级泵
ZD550-50×4自平衡多级泵概述：ZD550-50×4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZD550-50×4自平衡多级泵优势：ZD550-50×4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：550m3/h；扬程H：200mZD550-50×4自平衡多级泵结构形式：ZD550-50×4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
MD550-50X4型矿用耐磨多级离心泵
MD550-50X4型矿用耐磨多级离心泵概述：MD/DM550-50型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用，流量Q：550m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD550-50X4型矿用耐磨多级离心泵性能范围：流量Q：550m³/h；扬程H：200m；MD550-50X4型矿用耐磨多级离心泵型号意义：例：MD550-50X4；MD——耐磨矿用多级泵；550——泵设计点流量为550m^3/h；50——泵单级设计点扬程为50m；4——泵的级数为4。
MD550-50X4型矿用耐磨多级离心泵产品结构说明：MD型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
长沙宏力水泵厂DM450-60×3型矿用耐磨卧式多级泵
DM450-60*3型矿用耐磨卧式多级泵概述：DM450-60*3型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：180米，流量Q：450m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DM450-60*3型矿用耐磨卧式多级泵产品结构说明DM450-60*3型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DM450-60*3型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
长沙水泵泵业厂家湖南天宏泵业长沙水泵厂制造有限公司
长沙水泵泵业厂家湖南天宏泵业长沙水泵厂制造有限公司湖南天宏泵业长沙水泵厂制造有限公司公司简介企业介绍：长沙水泵泵业厂家湖南天宏泵业长沙水泵厂制造有限公司，总部坐落于泵都长沙市郊风景秀美的昭山山脚、百舸争流的湘江河畔。
公司是于1998年，在长沙国有大型泵厂改制、重组后成立的泵类设计、研发和专业泵生产既独立又互为一体的品牌泵业制造集团公司。
公司注册于湖南省工商行政管理局。
重组后的公司迅速聚集了强大的技术力量、加工能力和营销网络，形成了S型水平中开泵、SA型水平中开泵、SAP型水平中开泵、THS型水平中开泵、THSP型船用挖砂泵、LC立式长轴泵、D型卧式多级泵、DG 锅炉给水泵、PWDDFL型多吸头排污泵等耐磨耐腐泵大批量专业化生产机制，创造了制造业迅速扩张的奇迹。
2004年6月，公司开始实施新的整合计划，现在已经完成一期工程。
一期工程新厂房占地100亩，钢结构标准厂房建筑面积1万平方米，拥有全新的最先进的设备611台（套），现代化的测试中心可测试水泵的口径达1.2米。
天宏泵业几天长沙水泵厂公司同众多高校和科研院所建立和保持良好的技术交流与合作关系，致力于开发和生产具有自己独特技术优势和独立知识产权的泵类产品。
2001年，与江苏理工大学、华中科技大学合作，引进并改进国际先进的ω泵水力模型，开发出了独具特色的THS系列单级双吸高效离心泵。
2003年，与中南大学粉冶所共同研制新型的耐磨耐腐材料长轴泵，该系列泵在煤矿排水、电厂脱硫等行业取得巨大成功。
长沙素有“水泵之城”的美誉。
在整合了长沙老泵厂和大泵厂的优势资源后，我们将，不负“水泵之城”的历史荣耀，实践我们服务中国、服务世界的雄心！长沙水泵泵业厂家湖南天宏泵业长沙水泵厂制造有限公司主要产品：长沙水泵厂家天宏泵业的水泵产品已经形成了30个水泵系列，69个水泵品种，2188个水泵规格。
1）THS、THSM、THSF型单级双吸水平中开式离心泵2）THSL、THSML、THSFL、SLA型单级双吸立式中开式离心泵3）S、SM、SF、SY、SA、SAP型单级双吸水平中开式离心泵4）THSP系列船用挖砂泵5）LC立式长轴泵6）PWDDFL型多吸头排污泵7）XBC/XBD-LC型立式长轴消防泵8）XBC/XBD-THS、XBC/XBD-S型卧式消防泵9）XBC/XBD-DL型立式消防泵10）D、DM、DF、DY型单吸多级离心泵11）DG型次高压锅炉给水泵12）DL、DLR型立式单吸多级离心泵13）AY、CY型单级、多级离心油泵14）IS、IR、IY、ISY、IN、IW、ISR型单级单吸离心泵15）ISG、IRG、GRY、IHG、YG、TEB、GDL型管道泵16）PN、PNL型污水泥浆泵17）WFB、ZW系列自吸泵18）IH型单级单吸标准化工离心泵19）IHF、FSB型氟塑料离心泵20）KCB、YCB型齿轮泵21）AY型离心冷热油泵22）N、NB、NBA、GN、GNL型凝结水泵23）WQ、QW型无堵塞潜水排污泵24）LW、YW、FY型排污泵25）R型热水循环泵26）ZL型立式轴流泵27）HLBK型大型立式斜流泵28）DKS型两级双吸中开式泵29）H系列齿轮箱30）THSB型全自动恒压变频供水设备湖南天宏泵业长沙水泵厂制造有限公司企业文化和人才理念企业文化：宗旨：严谨、务实、诚信、进取服务：您的要求就是我们的承诺！人才理念：人才是企业的资本，人才是最宝贵的财富，湖南天宏泵业的大门对所有有志于水泵事业的人敞开着。
长沙工业泵厂DM450-60×7型矿用耐磨卧式多级泵
DM450-60*7型矿用耐磨卧式多级泵概述：DM450-60*7型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：420米，流量Q：450m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DM450-60*7型矿用耐磨卧式多级泵产品结构说明DM450-60*7型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DM450-60*7型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
长沙水泵厂DM12-25×5型矿用耐磨卧式多级泵
DM12-25*5型矿用耐磨卧式多级泵概述：DM12-25*5型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：125米，流量Q：12m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DM12-25*5型矿用耐磨卧式多级泵产品结构说明DM12-25*5型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DM12-25*5型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
国内多级泵厂家排名矿用耐磨多级离心泵厂家排名
国内多级泵厂家排名矿用耐磨多级离心泵厂家排名1、上海沈泉泵阀制造有限公司优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
2、湖南三昌泵业有限公司湖南三昌泵业有限公司是一家专业从事泵类产品生产和销售的企业，公司设在长沙市雨花区湘府东路二段517号，现有员工169人，大专以上工程技术人员96人，厂区面积近1.5万平方米，总资产1.35亿元。
现共有产品26个系列，2160个规格。
公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，企业不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
3、上海中成泵业制造有限公司上海中成泵业制造有限公司注册资本1080万元，是一家集研发、制造、销售、服务于一体的综合性泵业公司。
公司通过ISO9001:2008质量管理体系认证。
现为中国通用机械工业协会会员、中国环境保护协会会员、企业信用资质等级AAA单位。
4、河北中开水泵有限公司河北中开水泵有限公司是在原河北通用水泵厂的基础上组建的股份制企业，也是华北地区工业水泵主要生产公司之一。
公司具有30余年生产水泵的历史，产品注册商标“祁源”牌，产品品种多、规格全、价格合理以及服务完善，深受广大客户的信赖。
每年生产各种泵类产品约近万台，为各行业提供了质优可靠的泵类产品。
长沙工业泵厂DM155-30X5矿用耐磨卧式多级泵
DM155-30*5型矿用耐磨卧式多级泵概述：DM155-30*5型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：150米，流量Q：155m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DM155-30*5型矿用耐磨卧式多级泵产品结构说明DM155-30*5型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DM155-30*5型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DM550-50*4型矿用耐磨卧式多级泵概述：
DM550-50*4型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：200米，流量Q：550m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DM550-50*4型矿用耐磨卧式多级泵产品结构说明
DM550-50*4型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DM550-50*4型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗
出为准。
如果填料太紧，轴套容易发热，同时耗费功率。
填料太松，由于液体流
失要降低水泵的效率。
