MD155-30X9型矿用耐磨卧式多级离心泵
ZDG155-30x9
ZDG155-30X9自平衡多级泵概述：ZDG155-30X9自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDG155-30X9自平衡多级泵优势：ZDG155-30X9自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
ZDG155-30X9自平衡多级泵结构形式：ZDG155-30X9自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
D155-30X4卧式离心泵
长沙自平衡多级泵厂家宏力水泵整理 D155-30*4卧式多级离心泵概述：D155-30*4卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：120米，流量Q：155m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D155-30*4卧式多级离心泵产品结构说明D155-30*4卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D155-30*4卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗长沙自平衡多级泵厂家宏力水泵整理 出为准。

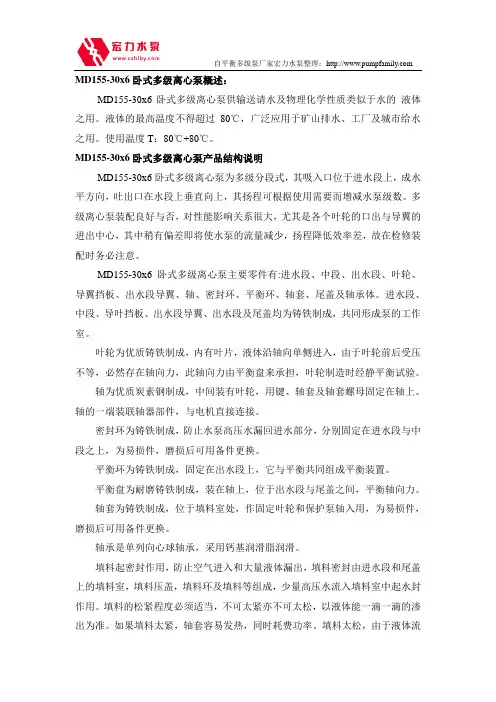

MD155-30x6
MD155-30x6卧式多级离心泵概述：MD155-30x6卧式多级离心泵供输送请水及物理化学性质类似于水的液体之用。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD155-30x6卧式多级离心泵产品结构说明MD155-30x6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD155-30x6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
如果填料太紧，轴套容易发热，同时耗费功率。
MD型煤矿用耐磨多级离心泵使用说明书
MD型煤矿用耐磨多级离心泵使用说明书北京欣北泵泵业制造有限公司地址：北京市顺义区★安全警示※用户不得随意更换安标受控配套件，如改变配套件时应选择具有安全标志的产品并确保整体匹配※使用本产品之前必须认真阅读本使用说明书，及相关配套产品的使用说明书。
在安装、使用和维修过程中必须遵循本产品及相关设备的安全操作规程。
※泵不得长时间在小流量和零流量下运转，否则会引起泵机组振动甚至抽送液体汽化，造成人身伤害和设备的损坏。
※泵为旋转设备，在安装、维修泵机组前必须切断电源，否则会造成人身伤害。
※泵在使用前必须检查电缆有无破损、折断，以及接地是否良好，泵机组运行时，严禁进入或拆下防护罩，否则会造成人身伤害。
※泵在使用前先拆下联轴器之间的柱销，点启动开关按钮，确定电机旋转方向正确无误后重新装上柱销后方可使用。
※本系列泵属于高压力泵，泵及管路的安装必须牢固可靠，管路之间结合面处的密封垫在安装时不得有折皱现象。
※该系列泵在启动时，所有人员必须距泵有一定的距离，待泵运行正常时方可接近，一旦发生异常情况，应立即关闭电源。
※该系列泵在运行中，人员不得用手接触旋转的联轴器和轴，避免给人身带来伤害。
※泵在运行中不得拆动轴承压盖，对轴承处进行加油。
※该系列的泵如果用于煤矿井下，可以配带YB2系列，若用在采掘工作面时必须用YBK系列电机，Y系列的电机不能用于井下。
※必须安装联轴器防护罩，以免发生人身伤害。
※为防止泵运转后，因泵轴与电机轴相抵出现断轴甚至烧电机等事故。
目录1、概述12、结构特征与工作原理13、泵的技术特性及曲线44、泵的外形图及安装尺寸125、泵的安装、调试206、泵的使用、操作207、故障分析排除218、安全警示与保护229、泵的保养、维护2210、泵的运输、贮存2311、易损件明细表2412、安标受控主要零（部）件明细表2413、随机专用工具及文件明细表25一、概述、说明书编写依据GB/T9969-2008标准本系列泵生产执行标准：MT/T114－2005。
D155-30X3卧式离心泵
长沙自平衡多级泵厂家宏力水泵整理 D155-30*3卧式多级离心泵概述：D155-30*3卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：90米，流量Q：155m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D155-30*3卧式多级离心泵产品结构说明D155-30*3卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D155-30*3卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
MD型矿用多级离心泵构造讲解
长沙自平衡多级泵厂整理MD型矿用多级离心泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。
MD型矿用多级离心泵的基本构造是由六部分组成的，分别是叶轮，泵体，泵轴，轴承，密封环，填料函。
1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。
叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、泵体也称泵壳，它是水泵的主体。
起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。
滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。
太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。
叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。
为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。
填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。
始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。
所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。
D155-30X3卧式离心泵
D155-30*3卧式多级离心泵概述：D155-30*3卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：90米，流量Q：155m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D155-30*3卧式多级离心泵产品结构说明D155-30*3卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D155-30*3卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
ZDG155-30×9自平衡多级泵
ZDG155-30*9自平衡多级泵概述：ZDG155-30*9自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDG155-30*9自平衡多级泵优势：ZDG155-30*9自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：155m3/h；扬程H：270mZDG155-30*9自平衡多级泵结构形式：ZDG155-30*9自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
D155-30X5卧式离心泵
长沙自平衡多级泵厂家宏力水泵整理 D155-30*5卧式多级离心泵概述：D155-30*5卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：150米，流量Q：155m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D155-30*5卧式多级离心泵产品结构说明D155-30*5卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D155-30*5卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗长沙自平衡多级泵厂家宏力水泵整理 出为准。
150MD30X5矿用卧式多级离心泵
150MD30*5型矿用卧式多级离心泵概述：150MD30*5型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：150米，流量Q：155m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
150MD30*5型矿用卧式多级离心泵产品结构说明150MD30*5型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
150MD30*5型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
DM155-30型卧式耐磨多级离心泵-长沙中联泵业
一、概述DM/MD 155-30(150D30)型卧式多级泵，利用离心的原理，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。
该类产品长沙多级泵价格中也适中，是一种性价比很高的产品。
DM/MD型矿用多级泵供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。
二、型号说明例DM/MD 155-30X5DM/MD—多级、节段式耐磨水泵155—泵的流量(m3/h)30—单级扬程(m)5—泵级数为5级例150D30*5150—泵吸入口直径(mm) D—多级、节段式离心清水泵30—泵的扬程(m)5—泵级数为5级三、泵的特性曲线四、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。
2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。
3、轴承部分本DM/MD型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。
泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。
4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。
五、泵的性能表。
D155-30X5卧式离心泵
D155-30*5卧式多级离心泵概述：D155-30*5卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：150米，流量Q：155m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D155-30*5卧式多级离心泵产品结构说明D155-30*5卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D155-30*5卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
D155-30x4型卧式多级离心泵技术说明、厂家、价格
D155-30x4型卧式多级离心泵技术说明、厂家、价格一、D155-30x4型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。
泵的进口允许压力均不超过0.6MPa。
二、D155-30x4型卧式多级离心泵参数范围：流量：119-190m³/h扬程：54-320m三、D155-30x4型卧式多级离心泵型号说明120 -- 泵设计点流量为120m³/h50 -- 泵单级设计点扬程为50m10 -- 泵的级数为10级四、D155-30x4型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。
吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。
2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。
轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。
4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。
泵内水封水一般来自泵内的压力水。
5、传动：泵通过联轴器由原动力直接驱动。
从原动机端看泵，泵为顺时针方向旋转。
五、D155-30x4型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。
输送油类等粘度大的介质时，需进行性能换算。
MD155-30X9矿用卧式多级离心泵
MD155-30*9型矿用卧式多级离心泵概述：MD155-30*9型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：270米，流量Q：155m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD155-30*9型矿用卧式多级离心泵产品结构说明MD155-30*9型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD155-30*9型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
D155-30x4型卧式多级离心泵技术说明、厂家、价格
/D155-30x4型卧式多级离心泵技术说明、厂家、价格一、D155-30x4型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。
泵的进口允许压力均不超过0.6MPa。
二、D155-30x4型卧式多级离心泵参数范围：流量：119-190m³/h扬程：54-320m三、D155-30x4型卧式多级离心泵型号说明120 -- 泵设计点流量为120m³/h50 -- 泵单级设计点扬程为50m10 -- 泵的级数为10级/四、D155-30x4型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。
吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。
2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。
轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。
4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。
泵内水封水一般来自泵内的压力水。
5、传动：泵通过联轴器由原动力直接驱动。
从原动机端看泵，泵为顺时针方向旋转。
/五、D155-30x4型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。
输送油类等粘度大的介质时，需进行性能换算。
MD型矿用耐磨多级离心泵外形尺寸参数表-长沙奔腾泵业
1445 940
277
4 1754
230 442 149
530 530 360
275 φ 290 Y200L2-2 37
50 25
5 1894 1560 550 1100 230 532 154.5 560560375 305
125MD25
241
2 280
300
6 2099 1755 6001200 280 622 199
351 3 12270321707101420380 783 271
6-φ 750370 44560
30
475 Y315S-2 110
MD46-50 型泵外形安装尺寸表
泵 型号
级 数L
外形安装尺寸（公用底座）
配套电机
泵
n- 4-
功
重
L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1φ φ
9 208218356701340245 595 107.5 450600400 325 φ 220Y250M-2 55
102143
656 138
25 235Y250M-2 55
100D16 型泵外形安装尺寸表
2
级 泵型号
数L
外形安装尺寸（公用底座）
泵
n-
L1
L2
L3
L4 L5 L6 L7
L8
C B3
100MD16 6 17601445
940 230263537268 155 2 22045045033523025050
φ 25
230 Y180M-2 22
7 1944
614 128.5
8 203117656001200280 691278 167
MD155-30x7
MD155-30x7卧式多级离心泵概述：MD155-30x7卧式多级离心泵供输送请水及物理化学性质类似于水的液体之用。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD155-30x7卧式多级离心泵产品结构说明MD155-30x7卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD155-30x7卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
如果填料太紧，轴套容易发热，同时耗费功率。
MD型矿用耐磨多级离心泵
MD型矿用耐磨多级离心泵概述：MD型矿用耐磨多级离心泵供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合MD型矿用耐磨多级离心泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。
轴上零件通过平键和轴螺母紧固使之与轴联成一体。
整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。
泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。
滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。
轴的密封形式有机械密封和填料密封两种。
泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。
泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑任凭。
在轴封处装有可更换的轴套，以保护泵轴。
从原电机方向看，泵为顺时针方向旋转。
MD型矿用耐磨多级离心泵性能范围：流量Q：6.3~600m3/h扬程H：17~850mMD型矿用耐磨多级离心泵型号说明：DM 85-67x9DM是矿用多级离心泵85—泵的设计点流量为85m3/h67是泵单级设计点扬程为16m9是泵的级数为3MD型矿用耐磨多级离心泵零件材质：零件名称 D DM DF吸入、中、吐出段HT250 ZGCr17Mo2-CuR 铸钢或铸不锈钢叶轮、导叶HT250 KmTbCr15Mo3 铸钢或铸不锈钢轴45 45 鉻钢半衡盘ZQA19-4 ZGCr17Mo2-CuR 铸钢或铸不锈钢。
D155-30X4卧式离心泵
D155-30*4卧式多级离心泵概述：D155-30*4卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：120米，流量Q：155m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D155-30*4卧式多级离心泵产品结构说明D155-30*4卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D155-30*4卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MD155-30X9型矿用耐磨卧式多级离心泵概述：
MD/DM155-30型矿用多级泵采用国家推荐使用的高效节能产品的水力模型，经我厂不断更新研发，具有效率高、性能范围广、运转安全和平稳、噪音低、安装维修方便、运行寿命长等优点，其技术水平处于国内领先地位，产品性能可靠。
MD155-30X9型矿用耐磨卧式多级离心泵性能范围：
流量Q：155m³/h；
扬程H：270m；
MD155-30X9型矿用耐磨卧式多级离心泵型号意义：
例：MD155-30X9；
MD——耐磨矿用多级泵；
155——泵设计点流量为155m^3/h；
30——泵单级设计点扬程为30m；
9——泵的级数为9。
MD155-30X9型矿用耐磨卧式多级离心泵产品说明：
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
MD155-30X9型矿用耐磨卧式多级离心泵使用说明：
1、启动
泵起动前应转动泵转子，检查转子是否灵活;
检查电机转向是否与泵转向一致;打开泵吸入阀，关闭泵出口管路闸阀及压力表旋塞，使泵内充满液体，或用真空系统排除吸入管和泵内空气;
检查泵和电机联接螺栓的松紧程度和泵周围的安全情况，使泵处于准备起动状态;起动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，直到压力表指针指到所需压力为止(按出口压力表读数控制泵给定的扬程)。
2、运行
该泵靠泵内平衡机构平衡轴向力，平衡装置内有平衡液体流出，平衡液体由平衡水管接至进水段，或在平衡室外设计一短管，平衡液体经短管流向泵外。
为保证泵正常运行，平衡水管绝对不允许堵塞;
在开车和运行过程中，必须注意观察仪表读数，轴承发热、填料漏水和发热及泵的振动和声音等是否正常，如发现异常情况，应及时处理;
轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，轴承的最高温度不得高于75℃;
泵转子在运行中存在一定的轴向窜动，轴向窜动应在允许范围内，应保证电机和水泵两联轴器端面间的间隙值;
泵在运行期间应定期检查叶轮、密封环、导叶套、轴套、平衡盘等零件的磨损情况，磨损过大时应及时更换。
3、停机
停机前应先关闭压力表旋塞，慢慢关闭出口闸阀，待出口阀关闭完毕后再停电机，泵停稳后再关闭泵的吸入阀;泵内水放出，如长期停用，应将泵拆卸清洗上油，包装保管。
