2017年河北省中考物理试题(含解析)

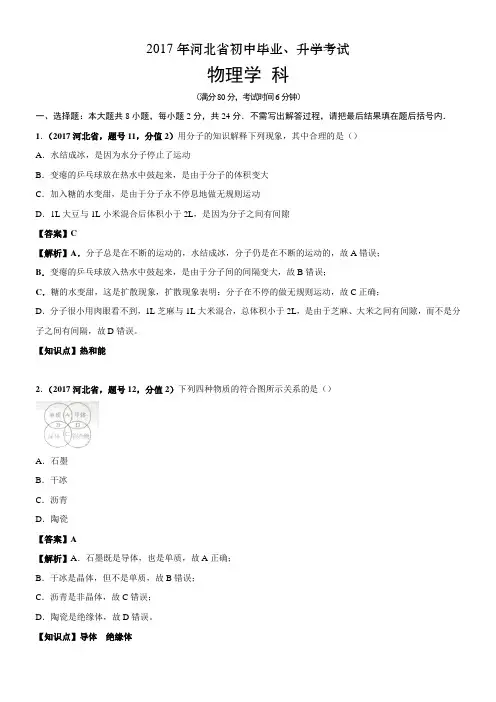

2017年河北省初中毕业、升学考试
物理学科
（满分80分，考试时间6分钟）
一、选择题：本大题共8小题，每小题2分，共24分．不需写出解答过程，请把最后结果填在题后括号内．1．（2017河北省，题号11，分值2）用分子的知识解释下列现象，其中合理的是（）
A．水结成冰，是因为水分子停止了运动
B．变瘪的乒乓球放在热水中鼓起来，是由于分子的体积变大
C．加入糖的水变甜，是由于分子永不停息地做无规则运动
D．1L大豆与1L小米混合后体积小于2L，是因为分子之间有间隙
【答案】C
【解析】A．分子总是在不断的运动的，水结成冰，分子仍是在不断的运动的，故A错误；
B．变瘪的乒乓球放入热水中鼓起来，是由于分子间的间隔变大，故B错误；
C．糖的水变甜，这是扩散现象，扩散现象表明：分子在不停的做无规则运动，故C正确；
D．分子很小用肉眼看不到，1L芝麻与1L大米混合，总体积小于2L，是由于芝麻、大米之间有间隙，而不是分子之间有间隔，故D错误。

【知识点】热和能
2．（2017河北省，题号12，分值2）下列四种物质的符合图所示关系的是（）
A．石墨
B．干冰
C．沥青
D．陶瓷
【答案】A
【解析】A．石墨既是导体，也是单质，故A正确；
B．干冰是晶体，但不是单质，故B错误；
C．沥青是非晶体，故C错误；
D．陶瓷是绝缘体，故D错误。

【知识点】导体绝缘体
3．（2017河北省，题号15，分值2）下列估测最接近实际的是（）
A．乒乓球台高约为760cm
B．一元硬币的质量约为50g
C．成年人正常行走1.2米用时约1s
D．近几年石家庄冬季平均气温约10℃
【答案】C
【解析】A．乒乓球台的高度约为80cm，故A不符合实际情况；
B．一枚一元硬币的质量大约5g，故B不符合实际情况；
C．成年人正常行走速度1.2m/s，即1.2米用时约1s，故C符合实际情况；
D．石家庄冬季平均气温低于0℃，故D不符合实际。

【知识点】机械运动质量和密度物态变化
4．（2017河北省，题号16，分值2）如图所示，甲、乙、丙、丁是是四幅实验图，下列说法正确的是
A．甲实验说明同名磁极相互吸引，异名磁极相互排斥
B．乙实验说明闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中就会产生电流
C．丙实验说明利用磁场可以产生电流
D．丁实验说明机械能可以转化为电能
【答案】B
【解析】A．甲实验说明同名磁极相互排斥，异名磁极相互吸引，故A错误；
B．乙图实验闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，故B正确；C．丙实验说明通电导体周围存在磁场，故C错误；
D．丁实验是磁场对电流的作用，是电能可以转化为机械能，故D错误。

【知识点】磁现象电生磁电动机磁生电
5．（2017河北省，题号17，分值2）下列有关声和电磁波的说法正确的是（）
A．光信号在光导纤维中以声音的速度传播
B．高速公路旁的房屋装有隔音窗，是为了防止噪声的产生
C．养蜂人通过听到蜜蜂的“嗡嗡”声，判断蜜蜂是否采蜜
D．固定电话既有发射电磁波的功能，又有接收电磁波的功能
【答案】C
【解析】A．光信号在光导纤维中以光的速度传播，所以传播速度特别快，故A错误；
B．高速公路旁的房屋装有隔音窗，是通过阻隔噪声的传播途径减弱噪声，故B错误；
C．蜜蜂带着花蜜音调低，不带花蜜音调高，所以根据“嗡嗡”声就能判断它是否采了蜜，故C正确；
D．固定电话是通过电流传递信息的，故D错误。

【知识点】声现象信息的传递
6．（2017河北省，题号18，分值2）下列说法正确的是（）
A．热机消耗的燃料越多，效率就越低
B．热传递中温度总是从热的物体传给冷的物体
C．同一物体温度降低的越多，放出热量就越多
D．人体内水的比热容比例很高，有助于调节体温，以免温度变化太快，对人体造成危害
【答案】D
【解析】A．热机消耗的燃料多，燃烧放出的热量多，但用来做有用功的能量不一定多，故A错误；
B．温度表示物体的冷热程度，热传递过程中高温物体放热，低温物体吸热，内能从高温物体转移到低温物体，温度不会传递，故C错误；
C．同一物体温度降低，如果对外做功，则放出的热量不一定多，故C错误；
D．生物体内水的比例很高，有助于调节生物体自身的温度，这是由于水的比热容大，故D正确。

【知识点】热和能内能的利用
7．（2017河北省，题号19，分值2）平直公路上并排停放着两辆汽车，一段时间后，坐在甲车上的小明感觉乙车向北运动，关于两辆汽车的运动情况，下列说法正确的是（）
A．以乙车为参照物，甲车一定向南运动
B．以甲车为参照物，地面一定是静止的
C．地面为参照物，甲车一定向南运动
D．以地面为参照物，乙车一定向北运动
【答案】A
【解析】A．坐在甲车上的小明感觉乙车向北运动，以乙车为参照物，相当于甲车向南运动，故A正确；B．以甲车为参照物，地面可能静止，可能运动，故B错误；
C．地面为参照物，甲车可能向南运动，可能向北运动，还可能静止，故C错误；
D．以地面为参照物，乙车可能向南运动，可能向北运动，还可能静止，故D错误。

【知识点】机械运动
8．（2017河北省，题号20，分值3）（多选题）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一个清晰的像，下列说法正确的是（）
A．凸透镜的焦距可能为8cm
B．图中凸透镜成像的特点应用在了照相机上
C．保持凸透镜和光屏位置不动，移动蜡烛，烛焰仍可在光屏上成清晰的像
D．保持凸透镜和光屏位置不动，移动蜡烛，烛焰仍可在光屏上成清晰的像
【答案】BD
【解析】A．由图可知：物距u=30cm，像距v=20cm，所以u＞2f，f＜v＜2f，则10cm＜f＜15cm，焦距不可能为8cm，故A错误
B．当u＞2f，成倒立、缩小的实像，照相机就是利用这个原理工作的，故B正确；
C．保持凸透镜和光屏位置不动，则像距不变，移动蜡烛，烛焰不能在光屏上成清晰的像，故C错误；
D．根据光路的可逆性，保持凸透镜和光屏位置不动，移动蜡烛，烛焰仍可在光屏上成清晰的像，故D正确。

【知识点】透镜及其应用
9．（2017河北省，题号21，分值3）（多选题）用五个相同质量的滑轮和绳子组成如图所示的甲、乙两个滑轮组，在绳自由端分别用力将重为G的物体匀速提升，乙滑轮组的效率为η乙，不计摩擦、绳和木板的重。

下列说法正确的是（）
A．两个滑轮组的机械效率可能相等
B．F1一定大于F2
C．每个滑轮重为(1) 2
G
η
η
-
乙
乙
D．甲、乙将重物提升相同的高度，F1与F2的功率可能相等【答案】BCD
【解析】A ．滑轮组的机械效率=W W Gh G W W W Gh G h G G η===+++有有总有额动动
，甲、乙两图的重物重力相等，但动滑轮重力不同，故机械效率不同，故A 错误；
B ．1111(222F G G G G =++动动)=，2111(2442
F G G G G =++动动)=，所以F 1＞F 2，故B 正确； C ．由2G G G η=
+乙动，解得(1)2G G ηη-=乙动乙，故C 正确； D ．拉力功率P=Fv ，由于拉力F 、拉力的作用点运动速度未知，所以F 1与F 2的功率可能相等，故D 正确。

【知识点】机械效率 功和功率
10．（2017河北省，题号22，分值3）（多选题）如图所示，电源电压不变，P 置于中点，a 为电流表或电压表，
任意闭合开关时，电路都是安全的，下列说法正确的是
A ．a 是电压表
B ．只闭合S 1，P 向右滑动，a 示数的变化量与A 2示数的变化量的比值变小
C ．闭合S 1、S 3，断开S 2， A 1的示数大于A 2的示数
D ．闭合S 1、S 2、S 3，P 向左滑动，A 1的示数减小
【答案】AC
【解析】A ．由于a 并联在滑动变阻器两端，故为电流表，故A 正确；
B ．只闭合S 1：R 1、滑动变阻器串联，由U=U 1+U P 可得：△U P =△U 1，则电压表a 示数的变化量与A 2示数的变化量的比值为11P U U R I I
∆∆==∆∆，即比值不变，故B 错误； C ．闭合S 1、S 3，断开S 2：R 2、滑动变阻器并联后与R 1串联，A 1测量干路电流，A 2测量支路电流，所以A 1的示数大于A 2的示数，故C 正确；
D ．闭合S 1、S 2、S 3，R 1、A 1被短路，R2、滑动变阻器并联，P 向左滑动，A 1的示数为0，不变，A 2示数减小，故D 错误。

【知识点】欧姆定律
二、填空及解答题：
11．（2017河北省，题号23，分值2）一天小明家中的IC 卡电能表上的金额用完了，电能表便切断了电路。

小
明的父亲，将存有300元的IC卡插入电能表，电路又接通了，此时电能表的示数为。

小明家所在地每度电的电费是0.6元，300元电费可用电_______kW·h。

为防止电能表再次切断电路，小明家应在电能表的示数为前为IC卡电能表充值。

【答案】500
【解析】300元电费可用电：
300
500
0.6/
W kW h
kW h
==⋅
⋅
元
元
；
为防止电能表再次切断电路，应在电能表的示数为518.0kW·h+500 kW·h =1018.0 kW·h前为IC卡电能表充值。

【知识点】电能
12．（2017河北省，题号24，分值3）如图所示，一小球从斜面顶端由静止开始滚下，小球的重力势能减小，动能_________。

小球运动到斜面底端，由于________，小球会在水平面上继续运动。

运动的小球如果不受阻力，它将做___________运动。

【答案】增大惯性匀速直线
【解析】小球从斜面顶端由静止开始滚下，高度降低，小球的重力势能减小，转化为动能，动能增大；
小球运动到斜面底端，由于故选，小球会在水平面上继续运动；
运动的小球如果不受阻力，根据牛顿第一定律可知：它将做匀速直线运动。

【知识点】机械能及其转化牛顿第一定律
13．（2017河北省，题号25，分值3）由于光在电影屏幕上发生__________，所以人们能从不同方向看到屏幕上的像。

小明想用一块平面镜使与水平面成30°角的太阳光竖直射入井中（如图所示），则反射光线与入射光线的夹角为__________。

在图中画出平面镜的位置并标出镜面与水平面夹角的度数。

【答案】漫反射120°
【解析】人们能从不同方向看到屏幕上的像，是由于光在电影屏幕上发生漫反射；
由于反射光线竖直射入井内，过入射点O竖直向下做出反射光线OB；然后作∠AOB的角平分线即为法线（ON）；如图：
；
由图知：反射光线和入射光线的夹角∠AOB=30°+90°=120°；
作图如下：。

【知识点】光的反射
14．（2017河北省，题号26，分值3）汽油机作为汽车的“心脏”，在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧，将_____转化为________能。

一辆汽车一年行驶3万公里，消耗汽油2t，这些汽油完全燃烧放出____________J的热量。

（q汽油=4.6×107J/kg）
【答案】化学内9.2×1010
【解析】在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧，将化学能转化为内能；
汽油完全燃烧放出的热量为：Q放=qm=2×103kg×4.6×107J/kg=9.2×1010J。

【知识点】内能的利用
15．（2017河北省，题号27，分值3）阅读短文并回答问题
白炽灯泡
白炽灯泡的灯丝是由金属钨制成的，其灯丝发光时的温度可达2000℃左右。

为防止灯丝在高温下氧化，在制作灯泡时要抽真空；在制作大功率灯泡时，还要在灯泡内充入稀有气体氩等，主要是为了防止灯丝在高温下升华。

白炽灯泡工作时，电能转化为光能的效率较低，因此逐渐被节能灯和LED灯所代替代。

（1）由于钨_____的较高，所以用钨制作灯丝；
（2）灯泡内充有稀有气体氩等，主要是为了______________；
（3）白炽灯泡，逐渐退出市场是由于_____________________。

【答案】（1）熔点；（2）防止灯丝在高温下升华；（3）工作时电能转化为光能的效率较低
【解析】（1）金属钨熔点高，制成的灯丝不易熔断，可用来制造灯泡中的灯丝；
（2）灯泡内充入稀有气体氩等，主要是为了防止灯丝在高温下升华；
（3）白炽灯泡工作时，电能转化为光能的效率较低，因此逐渐被节能灯和LED灯所代替代，逐渐退出市场。

【知识点】物态变化
三、实验探究题
16．（2017河北省，题号32，分值4）用厚玻璃瓶、带有细玻璃管的橡皮塞、容器和水，来证明玻璃瓶可发生微小形变。

器材的安装：_________________________________。

操作的方法：_________________________________。

观察的现象：_________________________________。

玻璃瓶发生微小形变的原因：_________________________________。

【答案】往厚玻璃瓶内装满水，用带有细玻璃管的橡胶塞塞紧瓶口；
用力挤压后玻璃瓶；
玻璃管内的水面变化；
力可以改变物体的形状。

【解析】器材的安装：往厚玻璃瓶内装满水，用带有细玻璃管的橡胶塞塞紧瓶口；
操作的方法：用力挤压后玻璃瓶；
观察的现象：玻璃管内的水面变化；
玻璃瓶发生微小形变的原因：力可以改变物体的形状。

【知识点】力
17．（2017河北省，题号33，分值6）小明在探究“滑动摩擦力的大小与哪些因素有关”的实验中，提出了以下猜想：
猜想一：滑动摩擦力的大小与物体运动的速度有关；
猜想二：滑动摩擦力的大小与接触面所受的压力大小有关；
猜想三：滑动摩擦力的大小与接触面的粗糙程度有关。

小明通过如图所示的实验验证猜想。

验证猜想二和猜想二的实验数据如下表：
回答下列问题：
（1）实验中，小明用弹簧测力计水平拉着木块在水平方向做匀速直线运动，其目的是使滑动摩擦力的大小________（选填“大于”、“小于”或“等于”）弹簧测力计的示数。

（2）为验证猜想一，小明用弹簧测力计水平拉着木块沿水平方向以不同的速度在木块上木板上做匀速直线运动时，弹簧测力计示数相同。

说明滑动摩擦力的大小与速度___________。

（3）分析_______次实验可验证猜想二，在接触面不变的条件下，滑动摩擦力的大小与接触面所受的压力大小_________。

（4）分析1、4、5次实验，小明得到得出：在压力相同的情况下，接触面越粗糙，滑动摩擦力越大。

老师提出小明的实验设计应加以改进，应控制在________相同的条件下粗糙程度不同。

【拓展】小明完成实验后，将长木板一端支起，用弹簧测力计沿平行斜面方向向上拉着木块做匀速直线运动，弹簧测力计的示数为0.92N。

则木块对木板的压力为_________N。

已知木板长0.5米，支起的高度0.3m，木块重1N。

【答案】（1）等于；（2）无关；（3）1、2、3；成正比；（4）接触面材料；【拓展】0.8
【解析】（1）弹簧测力计拉动木块弹簧测力计示数显示拉力大小，木块在水平方向上进行匀速直线运动，水平方向上受到拉力和滑动摩擦力作用，这两个力是平衡力，大小相等；
（2）木块沿水平方向以不同的速度在木块上木板上做匀速直线运动时，弹簧测力计示数相同，说明滑动摩擦力的大小与速度无关；
（3）验证猜想二，需要控制接触面粗糙程度相同，所以分析1、2、3次实验可知：在接触面不变的条件下，滑动摩擦力的大小与接触面所受的压力大小成正比；
（4）探究摩擦力与触面的粗糙程度关系时，应控制压力相同、接触面的材料相同，改变粗糙程度；
【拓展】由1、2、3次实验可知：f=0.4F压；
W总=FL=0.92N×0.5m=046J；
W有=Gh=1N×0.3m=0.3J；
W额=W总-W有=0.46J-0.3J=0.16J；
木块受到的摩擦力：
0.16
0.32
0.5
W J
f N
L m
===
额；
则压力为
0.32
0.8
0.40.4
f N
F N
===
压。

【知识点】摩擦力二力平衡简单机械机械效率
18．（2017河北省，题号34，分值7）小明利用图所给实验器材“测量小灯泡的额定功率”，已知电源电压为恒为6V，小灯泡正常工作时的电压为3.8V，电阻约为12Ω，滑动变阻器规格为“20Ω2A”。

（1）请用笔画线代替导线，完成实验电路的连线。

（2）正确连接电路后，用开关是试触，灯泡不亮，电压表瞬间满偏，电流表指针几乎不动，电路中的故障是______________。

（电路中只有一处故障）
（3）排除故障后，继续实验，闭合开关，移动滑片，当电压表的指针指在某电压值时（请在图中标出相应的电压值），小灯泡正常发光，电流表的示数如图所示，小灯泡的额定功率是_________W。

（4）测量完灯泡的额定功率后，小明又测量了几组数据，计算后发现灯丝电阻随其两端的电压增大而增大，原因是：___________________________。

【评估】小红也利用上述产气率才对该小灯泡的额定功率进行的测量。

实验电路如图所示。

实验结束后，两人对实验进行了交流评估。

①小红的实验结果误差较大，理由是________________________；
②小明的实验更不容易操作，理由是________________________。

【答案】（1）；（2）滑动变阻器出断路；（3）；
1.14；（4）灯丝两端的电压增大时温度升高；【评估】①不能在电压表上准确读出3.8伏；②开始操作时不易确定滑片的位置。

【解析】（1）小灯泡的额定电流约为：
3.8
0.3
12
L
L
L
U V
I A
R
==≈
Ω
，所以电流表量程取0-0.6A；连接电路如图：
；
（2）如图的电路，电压表测量滑动变阻器两端电压；灯泡不亮，可能是由灯泡断路、或灯泡短路、或灯泡之外电路断路造成的；电流表指针几乎不动，则电路存在断路；电压表有示数，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，综合分析可知，电路故障是滑动变阻器出断路；
（3）小灯泡正常发光时，电压为3.8V，滑动变阻器两端电压为：U P=U-U L=6V-3.8V=2.2V，如图：
；
此时电流表示数为0.3A，小灯泡的额定功率是：P L=U L I=3.8V×0.3A=1.14W；
（4）由于灯丝的电阻随温度升高而增大，灯丝两端的电压增大时温度升高，所以灯丝电阻随其两端的电压增大而增大；
【评估】①小红的实验装置中，不能在电压表上准确读出3.8伏，结果误差较大；
②小明的实验装置中，开始操作时不易确定滑片的位置，更不容易操作。

【知识点】欧姆定律电功率
四、计算应用题：
19．（2017河北省，题号37，分值6）如图所示，薄壁圆柱形容器置于水平地面，容器的底面积S=8×10-3m2，容器高0.2m，内盛0.17米的深的水。

A1和A2两个均匀实心立方体木块（不吸水），A1的质量为0.185kg，A2的体积为3.2×10 -4m3。

（已知ρ水=1.0×103kg/m3，g取10N/kg）
（1）水对容器底部的压力为多少？
（2）将A 1释放，浸没在水中，静止后受到容器底对它的支持力为0.6N ，求A 1的体积。

（3）只将A 2缓慢浸入水中，当水对容器底的压强最大时，A 2的密度至少为多少？
【答案】（1）13.6N ；（2）1.25×10-4m 3；（3）0.75×103kg/m 3
【解析】（1）水对容器底部的压强：p=ρ水gh=103kg/m 3×10N/kg ×0.17m=1.7×103Pa ；
水对容器底部的压力为：F 压=pS=1.7×103Pa ×8×10-3m 2=13.6N ；
（2）A 1受到的浮力为F 浮= G 1-F 1=m 1g-F 1=0.185kg ×10N/kg-0.6N=1.25N ；
由阿基米德原理F 浮=ρ水V 1g 可得：43133 1.25 1.51010/10/F N V m g kg m N kg
ρ-===⨯⨯浮水； （3）将A 2缓慢浸入水中，当水面上升到0.2m 时，水对容器底的压强最大；
A 2排开水的体积为：V 排=V 容-V 水=S （H-h 水）=8×10-3m 2×（0.2m-0.17m ）=2.4×10-4m 3＜3.2×10 -4m 3； 此时物体A 2漂浮：F 2浮=G 2；
则ρ水gV 排=ρ2V 2g ；
故A 2的密度至少为：-43
33332-432 2.410=10/0.7510/3.210V m kg m kg m V m
ρρ⨯=⨯=⨯⨯排水。

【知识点】液体压强 浮力
20．（2017河北省，题号38，分值7）如图所示，电源电压恒定，滑动变阻器的规格为“30Ω 1A ”，在AB 间接入规格为“12V 12W ”的灯泡，闭合开关，当变阻器的五分之一阻值连入电路时，灯泡正常发光。

（1）求灯泡正常工作时通过的电流和电源电压。

（2）R 0是在如图所示的R a 和R b 之间任意取值的电阻.当在AB 间接入电阻R 0后，闭合开关，在保证电路安全的情况下，将滑片P 从最右端向左端滑动的过程中，电流表示数均出现过0.4A （电流表选择0—0.6A 量程），求R 0的取值范围及电压表示数的最大和最小值。

【答案】（1）1A ；18V ；（2）15V ；3V
【解析】（1）由P=UI 得：灯泡正常工作时通过的电流为12112L L L P W I A U V
===；
灯泡电阻为：
12
12
1
L
L
L
U V
R
I A
===Ω；
电源电压：
1
()1(1230)18
5
L P
U I R R A V =+=⨯Ω+⨯Ω=；
（2）由图像可知：
20
10
2
a
a
a
U V
R
I A
===Ω，
50
25
2
b
b
b
U V
R
I A
===Ω；
由电路图可知：R与R0串联；
若电流表示数为0.4A，则电路中的总电阻为：
18
45
0.4
U V
R
I A
===Ω
总
；
AB间接入电路的R0的最小值为：R0min=R总-R=45Ω-30Ω=15Ω；
所以，R0的取值范围为：15Ω—25Ω；
当R0取值最小、R的取值最大时，电压表示数最大，此时电流表示数为0.4A；U max=U-IR0min=18V -0.4A×15Ω=12V；
当R0max=25Ω且I max=0.6A时，R0分压最大，电压表示数最小；
R0两端电压U0max=I max R0max=0.6A×25Ω=15V＜18V；
电压表示数最小值为：U min=U-U0max=18V-15V=3V。

【知识点】欧姆定律电功率。
