高低压配电柜安装方案
高低压配电柜安装方案一、概述高低压配电柜是电力系统中一种重要的电力配电设备，用于将电力能源分配给不同的负载。
合理的安装方案可以确保高低压配电柜的正常运行和安全性。
本文将探讨高低压配电柜的安装方案。
二、选址与环境条件1. 选址高低压配电柜的选址应考虑以下因素：- 便于供电线路的引入；- 与负载接近，减少功率线路损耗；- 避免污染源，防止柜体受损。
2. 环境条件高低压配电柜的环境条件要满足以下要求：- 温度：通常不超过40℃，并保持稳定；- 湿度：相对湿度不超过50%；- 通风：应有良好的通风系统以保持柜内温度良好。
三、安装步骤1. 设计方案在安装高低压配电柜之前，需要进行设计方案的制定。
设计方案应涵盖以下内容：- 所需配电柜的数量和型号；- 配电柜的布局和尺寸；- 电力线路的设计和布线。
2. 安装准备- 检查所有安装设备的完整性和质量；- 根据设计方案准备所需工具和材料；- 清理安装现场，确保安全。
3. 安装电力线路- 根据设计方案进行电力线路的布线；- 确保电力线路的接线牢固可靠；- 遵循相关电气安全规范。
4. 安装高低压配电柜- 根据设计方案将配电柜安装在合适的位置上；- 将高低压配电柜与电力线路正确连接；- 确保所有连接牢固可靠。
5. 连接负载- 根据设计方案将负载连接到高低压配电柜上；- 检查负载的连接情况，确保没有松动或异常情况。
6. 调试和测试- 进行全面的系统调试和测试，确保高低压配电柜的正常工作；- 检查保护装置的运行情况；- 测试各个回路的电流、电压等参数。
7. 安全措施- 安装过程中，应穿戴符合要求的防护用具；- 在操作过程中，注意防止触电和短路事故的发生；- 安装完成后，设立明显的警示标识。
四、安全注意事项1. 在安装高低压配电柜时，务必确保断电并遵循相关安全规范；2. 操作人员应具备相关的电气知识和专业技能；3. 安装现场应保持整洁，并及时清理施工垃圾；4. 定期检查和维护高低压配电柜，确保其正常运行和安全性。

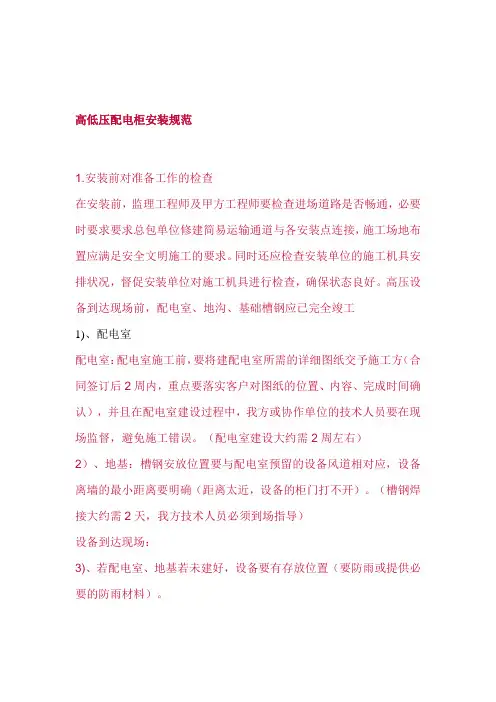

高低压配电柜安装规范
扎紧；
2.10.3 用于晶体管保护、控制等逻辑回路的控制电缆，当采用屏蔽电
缆时，其屏蔽层应予接地；如不采用屏蔽电缆时，则基备用芯线应有
一根接地；
2.10.4 橡胶绝缘芯线应外套绝缘管保护；
2.10.5 盘、柜内的电缆芯线，应接垂直或水平有规律地配置，不得任
意歪斜交叉连接；备用芯应留有适当余度。
2.11 在绝缘导线可能遭到油类污蚀的地方，应采用耐油的绝缘导线，
或采取防油措施。
2.12 配电装置的安全技术要求：
2.12.1 两路及以上电源供电时，各路电源主进与2
10 千伏室内成套设备的隔离开关和相应的断路器之间
应装有联锁装置。
2.安装 2.1 各配电房门窗须严密，房内清洁。 2.2 配电盘安装稳固。盘内设备与各构件间连接牢固。 2.3 盘、柜的接地应牢固良好。装有电器的可开启的盘、柜门，应以 软导线与接地的金属构架可靠地连接。 2.4 端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装 时，应排列整齐。 2.5 配电盘内布线要横平竖直，螺丝不能有松动，线头接触良好。 2.6 盘内各元件固定可靠无松动，触头无氧化，无毛刺。 2.7 二次回路的连接件均应采用铜质制品。结线的具体要求： 2.7.1 电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。 2.7.2 电缆芯线和所配导线的端部均应标明其回路编号；编号应正确， 字迹清晰且不易脱色。 2.7.3 配线整齐、清晰、美观；导线绝缘良好，无损伤。 2.7.4 盘、柜内的导线不应有接头。 2.7.5 每个端子板的每侧接线一般为一根，不得超过两根。 2.8 400 伏及以下的二次回路的带电体之间或带电体与接地间，其电 气间隙不应小于 4 毫米。漏电距离不应小于 6 毫米。 2.9 使用于连接可动部位(门上电器、控制台板等)的导线尚应符合下 列要求： 2.9.1 应采用多股软导线，敷设时应有适当余度。 2.9.2 线束应有加强绝缘层(如外套塑料管等)。
3高低压柜安装规范
高、低压开关柜安装规范2012年9月20日1、范围·本工艺标准适用于xx项目10kV开关柜及400V开关柜的安装及二次回路结线。
2、施工准备·设备及材料要求：·设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。
设备应有铭牌，并注明厂家名称，附件、备件齐全。
·外购设备应出具合格证及试验报告·安装使用的材料：·柜体外壳应无明显锈蚀，并有材质证明，二次结线导线应有带“长城”标志的合格证。
·应使用镀锌的螺丝、螺母、垫圈、弹簧垫、地脚螺栓·其它材料：相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙扎带、绝缘胶垫、电焊条、锯条、氧气、乙炔气、液化气罐、绝缘套管、绝缘扣等均应符合质量要求。
·主要机具：吊装搬运机具：汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具、等。
安装工具：台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、钢锯、改锥、电工刀、组合扳手等。
测试检验工具：水准仪、兆欧表、万用表、水平尺、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。
试验仪器：微机继电保护测试仪、交流耐压机、CT特性测试仪、电流表、电压表、调压器、试验测试线。
送电运行安全用具：高压验电器、高压绝缘靴、绝缘手套、接地线、灭火器。
·作业条件：·土建施工条件：·土建工程施工标高、尺寸、结构及埋件均符合设计要求。
·墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。
·室内地面工程完、场地干净、道路畅通。
·施工图纸、技术资料、柜面布置图齐全。
技术、安全、消防措施落实。
·设备、材料齐全，并运至现场库。
3、操作工艺·工艺流程：设备开箱检查→设备搬运→柜（盘）稳装→柜（盘）上方母线配制→柜（盘）二次回路结线→柜（盘）试验调整→保护装置及二次元件试验→母线试验→具备送电条件·设备开箱检查：·安装单位、供货单位及项目部人员共同进行，并做好检查记录。
高低压配电柜安装方案
高低压配电柜安装方案1. 引言高低压配电柜是工业领域中常见的电气设备，主要用于控制和分配电力。
本文档旨在提供一份高低压配电柜的安装方案，包括材料准备、设备安装、电气连接和安全注意事项等方面的内容。
2. 材料准备在进行高低压配电柜安装之前，需要准备以下材料和工具： - 高低压配电柜 - 立柱和底座 - 安装螺栓和螺母 - 电缆和线槽 - 电气工具（如螺丝刀、钳子、电动螺丝刀等） - 隔离开关 - 保险丝和熔断器 - 安全标识和警示标志3. 设备安装1.在安装高低压配电柜之前，首先需要选择合适的安装位置。
安装位置应远离易燃材料和其他危险源，并保证通风良好。
2.根据厂家提供的安装图纸和指导书，安装立柱和底座。
使用安装螺栓和螺母将立柱固定在底座上，确保立柱稳固。
3.将高低压配电柜放置在立柱上，并使用螺栓和螺母将其固定。
4.安装隔离开关和保险丝等附件，根据电路设计要求进行连接。
5.对配电柜进行必要的接地处理，确保接地良好。
4. 电气连接1.在进行电气连接之前，务必先切断主电源，并使用安全标识和警示标志提醒他人。
2.根据电路设计图纸，进行电缆铺设和线槽安装。
注意保持电缆和线槽的整洁，并避免过度弯曲。
3.根据电缆规格和连接要求，将电缆连接到相应的设备和端子上。
确保连接牢固，并进行必要的绝缘处理。
4.在连接电缆之前，检查每个接线端子，确保接触良好，并使用绝缘胶带或绝缘套管保护暴露的导线末端。
5.检查所有电气连接，确保没有错误或松动的连接。
确保每个电气元件和开关都正常工作，并完成所需的调试和测试。
5. 安全注意事项1.在进行高低压配电柜安装前，请确保拥有相关专业知识或得到专业人员的指导。
2.在进行任何电气连接之前，务必切断主电源并贴上相应的警示标志。
3.在进行安装过程中，佩戴防护眼镜和手套，避免触摸带有电流的设备。
4.安装配电柜时，确保工作场所干燥，并远离易燃材料和其他危险源。
5.在进行电缆连接之前，确保电缆规格和设备要求相符，并注意正确接线顺序。
高、低压开关柜的安装

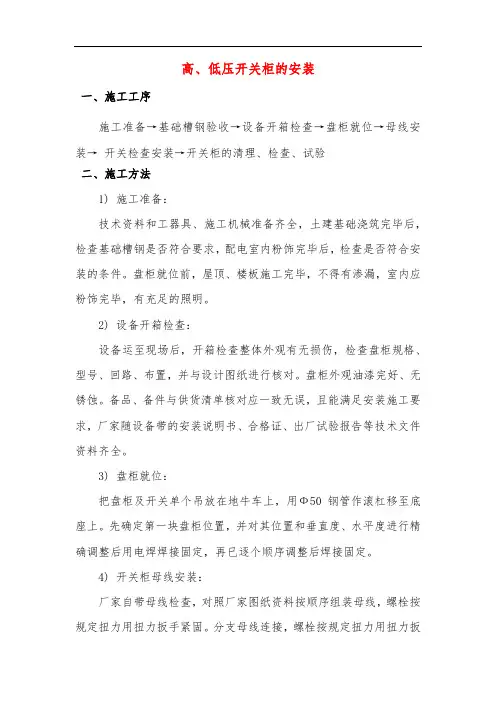

高、低压开关柜的安装一、施工工序施工准备→基础槽钢验收→设备开箱检查→盘柜就位→母线安装→开关检查安装→开关柜的清理、检查、试验二、施工方法1) 施工准备：技术资料和工器具、施工机械准备齐全，土建基础浇筑完毕后，检查基础槽钢是否符合要求，配电室内粉饰完毕后，检查是否符合安装的条件。
盘柜就位前，屋顶、楼板施工完毕，不得有渗漏，室内应粉饰完毕，有充足的照明。
2) 设备开箱检查：设备运至现场后，开箱检查整体外观有无损伤，检查盘柜规格、型号、回路、布置，并与设计图纸进行核对。
盘柜外观油漆完好、无锈蚀。
备品、备件与供货清单核对应一致无误，且能满足安装施工要求，厂家随设备带的安装说明书、合格证、出厂试验报告等技术文件资料齐全。
3) 盘柜就位：把盘柜及开关单个吊放在地牛车上，用Ф50钢管作滚杠移至底座上。
先确定第一块盘柜位置，并对其位置和垂直度、水平度进行精确调整后用电焊焊接固定，再已逐个顺序调整后焊接固定。
4) 开关柜母线安装：厂家自带母线检查，对照厂家图纸资料按顺序组装母线，螺栓按规定扭力用扭力扳手紧固。
分支母线连接，螺栓按规定扭力用扭力扳手紧固。
5) 开关插车安装：开关插车外观检查,开关动作试验检查,断路器分合闸，及辅助开关动作检查。
6) 开关柜的清理、检查、试验：对开关柜进行全面的清理、检查，对开关柜内所有的避雷器、互感器、断路器、母线等按规范作试验，对所有仪表、继电器等均进行校验，作出试验及校验报告。
先单独对母线做耐压等试验，经监理工程师检查合格后，才能与进线母线连接；做母线耐压试验前，将母线避雷器等解除并接地隔离。
三、质量检查标准及工艺要求1) 盘柜找正及固定相邻两柜的顶部水平误差≤2mm,成列布置的各柜顶部水平误差≤5mm；相邻两柜面的不平度≤1mm，成列布置的各柜面不平度≤5mm；柜体垂直度偏差≤5‰h（h为柜体高度）；相邻两柜间的接缝间隙≤2mm；每面盘柜都采用四角点焊，点焊长度为20～40mm。
高低压开关柜安装

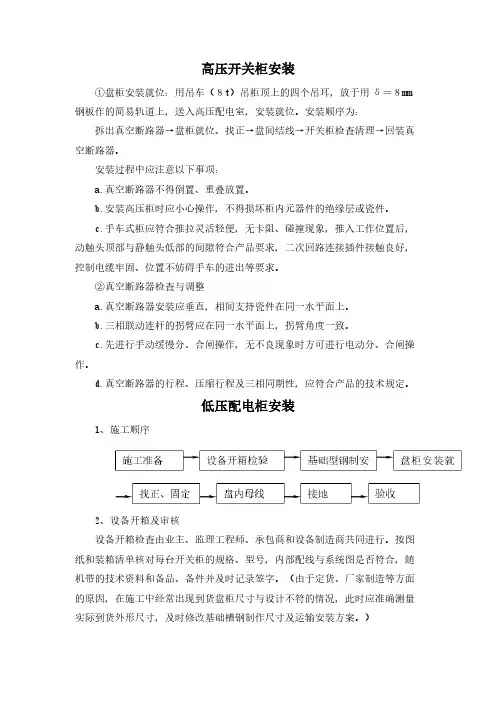

高压开关柜安装①盘柜安装就位：用吊车（８t）吊柜顶上的四个吊耳，放于用δ＝８mm 钢板作的简易轨道上，送入高压配电室，安装就位。
安装顺序为：拆出真空断路器→盘柜就位、找正→盘间结线→开关柜检查清理→回装真空断路器。
安装过程中应注意以下事项：a.真空断路器不得倒置、重叠放置。
b.安装高压柜时应小心操作，不得损坏柜内元器件的绝缘层或瓷件。
c.手车式柜应符合推拉灵活轻便，无卡阻、碰撞现象，推入工作位置后，动触头顶部与静触头低部的间隙符合产品要求，二次回路连接插件接触良好，控制电缆牢固、位置不妨碍手车的进出等要求。
②真空断路器检查与调整a.真空断路器安装应垂直，相间支持瓷件在同一水平面上。
b.三相联动连杆的拐臂应在同一水平面上，拐臂角度一致。
c.先进行手动缓慢分、合闸操作，无不良现象时方可进行电动分、合闸操作。
d.真空断路器的行程、压缩行程及三相同期性，应符合产品的技术规定。
低压配电柜安装1、施工顺序2、设备开箱及审核设备开箱检查由业主、监理工程师、承包商和设备制造商共同进行。
按图纸和装箱清单核对每台开关柜的规格、型号，内部配线与系统图是否符合，随机带的技术资料和备品、备件并及时记录签字。
（由于定货、厂家制造等方面的原因，在施工中经常出现到货盘柜尺寸与设计不符的情况，此时应准确测量实际到货外形尺寸，及时修改基础槽钢制作尺寸及运输安装方案。
）3、槽钢基础制作安装○1柜基础采用10#槽钢，安装前，首先应检查槽钢的不平直度，并予以校正。
○2安装盘柜实际外形及排列原则进行槽钢基础制作，注意横撑位置不要设置于某面盘的底座中部，以免影响以后线、缆进入及固定。
在槽钢基础制作时应考虑为盘间接缝预留1—2mm延长量。
○3土建交出配电室地面的最终标高点，然后用水平测量仪分点测出地面的标高，并标挂钢丝，按钢丝高度确定槽钢标高，槽钢底部用垫铁垫实与预埋铁或砼钢筋焊接。
基础槽钢安装时配合水平仪测量，使其上表面水平偏差≤1mm,且盘柜后面基础槽钢应稍低于前面或水平，使找平时不在盘柜前面垫垫片；基础型钢安装后其顶部宜高出抹平地面10mm。
高、低压开关柜的安装施工方案
高、低压开关柜的安装施工方案1、工机具：起重工具、开关柜运输车、滚杠、电焊机、撬棍、扳手、水平尺、线坠、钢板尺2、材料：电焊条、小白线绳、盘间螺栓、各种规格的垫铁3、工序：场内搬运、按图纸顺序就位、找平找正、盘间连接、尺寸校对（整体测量）、固定、尺寸复核4、作业要求：根据安装序号、箱体尺寸、重量决定起吊、运输、就位方案。
设备吊装时选用的起吊工具要符合要求，由专人指挥，确保人身、设备安全。
按规程要求，设备吊装应由起重工来指挥，或者经过学习考试合格的人员来担任指挥。
设备到场后，要进行拆箱检查验收。
检查设备有无损坏变形、划痕；检查开箱资料、备品、备品、备件、专用工具是否齐全；核对设备是否符合设计图纸并做好记录。
此时供货厂家、我公司技术检验人员到现场共同验收，一旦发现质量问题及时登记，并协商解决办法、解决时间，确保设备的安装。
同时将图纸、资料由技术人员检查，合格、齐全后保管好。
施工人员将开关柜的附件检查一遍(按厂家发货单验收)，同时将母排的数量清点正确无误后，由技术专责人给厂家签单。
柜、盘应垂直吊运，运输时要保护盘内设备不受强烈振动和损坏，必须有相应措施，确保箱体不变形，油漆不损坏。
配电盘水平搬运时要用专用的小车平稳运输，尽量避免放到运输，过门槛时可以侧斜运入。
柜体的就位、找平、找正要平稳位移。
使用撬棍移盘，方法要得当，不要使盘受强烈震动，保护设备安装安全，要文明施工。
如果是一列柜，应先从一端安装。
首先，将第一面柜找平、找直(前提是槽钢基础必须平直)，然后将柜体固定，并焊牢。
之后依序将每面柜用螺栓联接，并找平(柜平、柜体下前边平并与基础槽钢前边平齐)。
柜体固定就位后，调整盘头，是柜体整齐、美观。
所有调整完毕后，逐一将柜体底部与基础槽钢焊牢，其焊接点不少于四个，每段长度为20—30mm。
焊接的作用：一是固定柜体，二是保证柜体的接地。
如果是两列柜并排布置时，首先固定的柜应是有母线联接的两面柜。
为了保证安装的整体质量，“不要急于固定死，要进行整体调整，分别用线坠和钢板尺测量每面柜的正面和侧面的垂直误差，使误差在合格的范围内。
高低压开关柜配电箱安装工程施工方案
差偏许允度直垂 �长全/mm�度行平不 �长全/mm�度平水 �m/mm�度直不 线配的位部动可间板面其与�等台、盘、屏�柜 线配间�等台、盘、屏�柜 合组器电压低 验试查检部内间�等台、盘、屏�柜 查检差偏面盘列成、缝接间�等台、盘、屏�柜 接连的钢型础基与或间�等台、盘、屏�柜 验试屏流直 验试压耐路回次二间�等台、盘、屏�柜 试测值阻电缘绝路线间�等台、盘、屏�柜 验试接交的柜电配套成 查检头触静、动和拉推的柜式出抽车手 积面截的体导护保和护保击电 零接或地接的架框属金
。坏损表仪、具电内箱 防以,门箱好锁应后装安。洁整面墙持保意注应,时脸贴或板面、芯盘盘箱装安 、2 。内管线入进物杂防以,密严塞堵应口管管线个各内体箱。壁内体 箱染污时漆油刷、浆喷、子腻刮建土免避,施措护保取采应,后装安体箱箱电配 、1 护保品成 、五
。录记好做时同,测摇 行进人两。间之线地与线零,间之线地与线相,词之线零与线相,间之线相与线相括包 目项测摇 。测摇缘绝行进路线对表欧兆 V005 用,后毕完装安器电部全)盘(箱电配 测摇缘绝 �五�
将并,牢焊缝口对将焊)气(电用再,正找尺方用时弯煨。接焊,位孔钻,弯煨 断锯,线口锯好画,寸尺好量 ,直调钢角将:体箱箱电配定固架铁:体箱装安 �2� 。等圈垫、母螺、丝螺的来下卸拆好留时箱电配开拆。分 部三门箱、芯盘内箱、体箱为分开拆箱电配将先应箱电配装安:箱电配开拆 �1� 。箱电配装安 、2
线配的位部动可间板面其与柜 线配间柜 验试查检部内柜 查检差偏面盘列成、缝接间互相装安间柜 接连的钢型础基与或间柜 项
条 7.1.6 第 条 6.1.6 第 条 4.1.6 第 条 3.1.6 第 条 1.1.6 第 值 目 许允或差偏许允 项
验试压耐路回次二 试测阻电缘绝路线间柜 验试接交的柜电配套成 查检头触静、动和拉推的柜式出抽车手 零接或地接的架框属金
(完整版)高低压开关柜配电箱安装工程施工方案
高低压开关柜配电箱安装工程施工方案XX工程公司年月日一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。
2、安装配电箱所需的木砖及铁件巳预埋。
3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。
4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。
暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。
5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。
（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。
低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。
2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。
低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。
3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。
然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。
各种断路器进行外观检验,调整及操作试验。
4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。
5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。
（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。
2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。
二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
续表（二）低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。
高、低压配电柜(盘)安装
高、低压配电柜（盘）安装⑴基础槽钢的安装要平直，其水平度、不直度要控制在规范要求内，接地应明显可靠。
⑵盘柜等在搬运和安装时应采取防震、防翻倒、防潮、防止框架变形和漆面受损等措施。
充有SF6气体的真空断路器柜在运输和装卸过程中不得倒置，必要时可将装置性设备和易损元件拆下单独包装运输，当产品有特殊要求时，尚应符合产品技术文件的规定装运。
⑶盘柜到达现场后，在规定期限内会同甲方共同作验收检查，并应符合下列要求：①开箱检查前包装应无残损。
②绝缘件应无变形、受潮、裂纹和剥落。
③柜内的零件、设备及工具应齐全，无损伤和锈蚀变形。
④柜内元器件及二次线完整无损伤。
⑤充有SF6气体的部件，压力表的指示值应符合产品的技术规定。
⑥出厂及技术资料应齐全。
⑷开关柜到达现场后的保管应符合下列要求：①暂时不能安装就位时，应按原包装放置于平整、无积水、无腐蚀的场所，在室外应垫上枕木，并应有防雨水，防小动物进入柜内等措施。
②充有SF6硫的断路器，应定期检查其预充压力值，并做好记录，有异常时应及时采取措施。
⑸盘柜安装前建筑工程应具备下列条件：①层顶楼板施工完毕，不得渗漏。
②结束室内地面工作，室内沟道无积水、杂物。
③预埋件及预留孔符合施工图要求，预埋件应牢固。
④门窗安装完毕。
⑹盘柜就位、找正、固定后，最大允许偏差为：垂直度＜1.5‰。
水平度：相邻两盘盘顶＜2mm，成排柜顶部＜5mm。
盘面不平度：相邻盘边＜1mm，成列盘面＜5mm，盘间接缝＜2mm。
⑺配电盘、开关柜安装，宜采用螺栓固定，也允许用焊接方法固定。
⑻设备安装用的紧固件，应用镀锌制品，并宜采用标准件。
⑼盘柜安装完成后，应符合下列要求：①漆层完整无损，绝缘子无损伤，所有连接螺栓应紧固。
②机械闭锁、电气闭锁应动作准确、可靠。
③动、静触头的中心线应*，触头接触应紧密。
④抽屉推拉应灵活轻便，无卡阻、碰撞现象，备用抽屉应能互换。
⑤二次回路连接插件接触良好，控制回路辅助开关的切换点应动作准确。
高低压开关柜安装方案
高、低压配电柜主要的安装方案、实施方法；
高压柜、低压柜安装施工时应严格按照国家现行颁布最新的《电气装置安装工程高压电器施工及验收规范》、《电气装置安装工程母线装置施工及验收规范》、《电气装置安装工程盘柜及一次回路接线施工及验收规范》的规定进行。
1）施工方案：设备开箱检查→设备搬运→柜体稳装→柜内二次线配线→试验调整→验收送电运行。
2）施工方法安装时应按照施工图纸的布置，按顺序将柜放在基础型钢上。
单个柜校正柜面和侧面的垂直度；成列柜各柜就位后，先找正两端的柜，在柜下方离地面三分之二高的位置弹上小线，逐台找正，找正时采用0.5铁片进行调整，每处垫片最多不能超过三片。
然后按柜的固定螺栓孔尺寸，在基础型钢架上用手电钻钻孔，无特殊要求时，低压柜钻ф12.2孔，高压柜钻ф16.2孔，分别用M12、M16镀锌螺丝弹簧垫圈固定。
柜体的垂直及水平的不平度应符合施工规范的要求。
柜体与侧板均应采用镀锌螺丝连接固定。
柜体还应进行可靠的接地，每台柜从后面左下部的基础型钢侧面焊上铜端子，用专用接地线与柜上的接地端子连接牢固。
柜顶母线应严格按照规范的要求配制，铜母线的连接应采用机械连接，搭焊处应烫锡，母线间距应均匀一致，最大允许误差不得大于5，母线调直应采用木质工具，切断母线时，严禁用电、气焊切割，应将所有接口涂上“导电胶”。
按原理图逐件检查柜上电器是否与图相符，其额定电压和控制操作电源电压必须一致。
3）技术措施
安装完毕后应进行试验和调整，试验标准应符合国家规范和供电部门的规定及产品技术资料要求，然后进行各种试验，做好送电前的准备工作。
高低压开关柜组装作业指导书
开关柜组装作业指导书编制：程道军批准：2010年2月17日1 目的:对高低压开关柜装配工序及开关柜组装接线进行控制，确保工序质量满足规定要求。
2 适用范围:适用于开关柜的装配工序的质量控制。
3 内容：3.1开关柜组装作业指导书1、总则本作业指导书规定了适用于本公司组织生产的各类成套产品如：高低压开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。
2、设备和工具2.1设备：母排加工机、试验变压器、平衡电桥、搪锡炉、台钻等。
2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、电烙铁、游标卡尺、塞尺、涂层测厚仪，力矩扳手等。
3、装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。
3.1.1整体查看壳体是否符合合同的防护等级要求，见表1。
不符合要求的不得安装表1 IP防护等级定义3.1.2结构应该符合该型号产品结构的要求，产品应有固定的安装孔。
3.1.3 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。
检验方法：手执门锁轻轻推拉，移动量不超过1.5㎜。
3.1.4门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000㎜为1.0㎜，大于1000㎜为1.5㎜，门与门框之间平行缝隙均匀差小于1000㎜为1.5㎜，大于1000㎜为2.0㎜。
3.1.5壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。
3.1.6壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹、露底及沾附的机械杂质等缺陷。
3.1.7 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。
3.2 元器件装配工艺及要求3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得相关批准进行认证规定范围内的代用。
精选变电站高低压配电柜安装方案
《变电站高低压配电柜安装方案》一、项目背景随着电力需求的不断增长，为了提高供电的可靠性和稳定性，满足日益增长的用电负荷，新建一座变电站。
该变电站的高低压配电柜是变电站的核心设备之一，其安装质量直接关系到变电站的安全运行和供电质量。
因此，制定科学合理的高低压配电柜安装方案至关重要。
二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和技术规范，了解高低压配电柜的安装要求和技术参数。
- 编制施工方案，明确施工工艺和质量标准。
- 对施工人员进行技术交底，使其掌握施工方法和注意事项。
（2）材料准备- 根据施工图纸和材料清单，采购高低压配电柜、母线、电缆等材料。
- 对采购的材料进行检验，确保其质量符合要求。
（3）现场准备- 清理施工现场，确保场地平整、干净。
- 确定高低压配电柜的安装位置，做好标记。
- 搭建临时施工设施，如脚手架、临时电源等。
2. 基础槽钢制作与安装（1）根据设计图纸要求，制作基础槽钢。
基础槽钢的尺寸应符合高低压配电柜的安装要求，其水平度和垂直度误差应不超过1mm/m。
（2）将制作好的基础槽钢安装在预先确定的位置上，采用膨胀螺栓或焊接的方式固定。
基础槽钢的安装应牢固可靠，其顶部应高出地面 10mm 左右。
3. 高低压配电柜搬运与就位（1）根据高低压配电柜的重量和尺寸，选择合适的搬运工具和方法。
一般情况下，可采用吊车、叉车等设备进行搬运。
（2）将高低压配电柜搬运至安装位置附近，然后采用人力或千斤顶等工具将其就位。
在就位过程中，应注意调整配电柜的水平度和垂直度，使其符合安装要求。
4. 母线安装（1）根据设计图纸要求，选择合适的母线规格和型号。
母线的表面应光滑平整，无裂纹、变形等缺陷。
（2）将母线安装在高低压配电柜的母线室内，采用螺栓连接或焊接的方式固定。
母线的连接应牢固可靠，其接触面应平整、紧密，接触电阻应符合要求。
5. 电缆敷设与接线（1）根据设计图纸要求，选择合适的电缆规格和型号。
电缆的绝缘性能应良好，无破损、受潮等缺陷。
安装高低压开关柜方法步骤
安装高低压开关柜方法步骤安装高低压开关柜方法步骤首先看验货，对于拆开包装的开关柜，要依照设计图以及仿单细心核查于数量、规格，检查是不是符合要求，高压开关柜外壳有没有破坏、锈蚀情况，检查附件备件是不是齐全。
开箱后还要检查出厂合格证、仿单以及内部接线图等技术资料文件。
高压配电柜开箱后，依据设计图纸将配电柜编号，顺次搬入变电所内安装位置上。
开关柜安置在槽钢上之后，应用薄垫铁将高压柜粗调水平，再以其中一台为基准，调剂其余，使全部高压柜盘面一致，间隙均匀。
螺栓固定后，柜之间维持2一3~缝隙，最后用固定螺栓或者焊接法子将柜子永远固定在基础槽钢上。
为了美观，焊缝要焊在柜子内侧，且不少于4处，每一处长80一一00~。
连接母线。
开关柜上的主母线、仪表由开关厂配套提供，也可以在施工现场按设计图样制作。
主母线的连接、主母线与引下母线的连接及母线与仪表连接采取螺栓连接，在母线连接面处应涂上电力复合脂，螺栓的拧紧程度以及连接面的连接状况，由力矩扳手按规定力矩值拧紧螺栓来节制。
手车式高压开关柜的安装。
与固定式高压开关柜的安装法子基本相同，不同之处是为了保证手车的互换性。
每一个手车式的动触头必需调剂一致，行将动、静触头中心调剂一致并接触紧密，以保证互换性。
检查高压配电柜二次回路的插头以及辅助触头，焊接可靠。
电气或者机械闭锁装置正确，使手车在合闸位置时不能拉出。
安全隔板开闭灵便，能够随手车的进出而动作。
手车的接地装置与高压配电柜固定框架间接触要优良。
高低压开关柜内节制电缆固定坚固，不影响手车挪动。
电气装备、用具以及非带电金属部件的维护接地支线敷设应符合下列规定：连接紧密、牢固，维护接地线截面选用正确，需防腐的部份涂漆均匀无遗漏。
路线走向公道，色标准确，涂刷后不污染装备以及建筑物。
检查配电柜“5防”连锁，功能齐全可靠。
大概流程是电器元件的安装位置与设计图纸符合，且安装牢固靠得住；1.一次线剖面积合乎图纸请求；2.一次线铜排连署处镀锡办理，且接触面积合乎请求；3.一次线连署螺丝紧固靠得住，接触电阻合乎请求；4.相序布置：正面看，从左到右、从上到下、从远到近为A、B、C；5.电气间隙大于一0mm，爬电距离大于25mm；6.地排以及零排要按图纸安装；7.各种微记粘帖齐备、不错；8.开关分合操作灵便靠得住，无阻止；9.二次线的接线与设计图纸符合，通电尝试无误；10.工频耐压：2kV/一min,不闪络，不击穿。
高低压柜安装方法
高低压柜安装方法
一、基础型钢的安装
1、调直槽钢，将有弯的槽钢用调直机调直，然后按图纸要求，预制加工槽钢架，并刷好防锈漆。
2、按施工图纸所示位置，将预制好的槽钢架放在预留铁件上，用水准仪或水平尺找平、找正。
找平过程中需用垫铁的部位每处最多不能超过三层，并用电焊焊牢，最终槽钢顶部宜高出地平面10mm。
3、槽钢与地线连接：将接地扁钢与槽钢的两端焊牢，焊接长度为扁钢宽度的2倍，不少于三面焊接，焊接处补刷防锈漆。
4、槽钢敷设完毕后，再刷两遍面漆进行保护。
二、设备就位安装
1、各柜、台安装均采用螺栓固定，严禁焊接，以免对其内部计算机等敏感电子元件造成损坏。
2、柜校正时，可先精确的调整第一台柜为标准将其他逐次调整。
垂直度调整，用磁力线坠测量盘面上下端与吊线的距离。
3、如果上下相等，表示盘已垂直；如果距离不等，可用1-2mm 薄铁片加垫，使其达到要求。
柜安装应牢固、平整、垂直.
三、质量要求
1、对开关柜进行外观检查，瓷件表面严禁有裂纹，缺损和瓷釉损坏等缺陷。
2、关柜的试验调整结果必须符合电气试验规定或出厂技术文件规定。
3、柜体安装：位置正确，固定牢靠，零部件完整，操动部分灵活，分合闸指示正确，闭锁装置齐全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高低压开关柜安装公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
肥东县梁园镇40MW光伏开关站工程
高低压开关柜安装方案
?
编制：
审核：
审批：
肥东县梁园镇40MW光伏项目部
一、工程概况
肥东县梁园镇40MW分布式光伏发电项目开关站内安装35kV开关柜11面，400V开关柜4面。
35kV开关柜安装在35kV配电室1、2，400V开关柜安装在继保室内。
二、施工依据
1、上海勘测设计研究院施工图纸
2、《电气装置安装工程盘柜及二次接线施工及验收规范》
3、《送变电工程质量检验及评定标准第二部分变电电气安装工程》
4、《电力建设安全工作规程》
5、厂家说明书
三、主要人员、工具
1、人员配备
电工4人，力工10人，施工班组负责人：刘立斌联系电话：
2、施工器具
3、安全用具
安全帽、安全带、防护手套、电焊防护罩、焊工手套、防护眼镜、灭火器等。
四、工艺流程与技术要求及标准
五、安全风险分析
六、安全注意事项
1、进入施工现场，正确佩戴安全帽，严禁酒后进入施工现场。
2、运输开关柜时，要用棕绳可靠封车，严禁人货同车，车辆在厂区内要限速行驶。
3、起吊开关柜时，起吊物下严禁站人。
4、施工中做好个人防护，做到“三不伤害”。
5、盘柜安装完毕，配电室应关好门窗并上锁。
6、未尺事宜，严格按《安规》有关规定执行。
七、环保注意事项
1、盘柜包装箱拆除后，应及时清理回收。
2、焊条头在施工过程中应随时收集，焊条使用完后，应对焊条头检查，再领用新焊条。
3、刷漆防腐时，应铺设塑料布，防止油漆洒落在地上。
沾有油漆的塑料布、废弃的油漆桶、毛刷等危险固体废弃物，应统一收集至危险固废物场地。
4、电焊施工时，应戴手套及防护罩，防止射线伤害及灼伤。
5、每次施工完毕，清除施工现场垃圾，并收集至不可回收利用固废物箱，做到“工完、料尽、场地清”。
6、施工过程注意控制电能消耗，每次施工完应及时停掉施工电源。
7、盘柜安装完毕，应加盖塑料布防护，防止二次污染。
