铝型材配件介绍及截面图
断桥铝型材截面
断桥铝型材截面
断桥铝型材是一种比较常见的建筑材料，通常用于门窗等构件的制造。
断桥铝型材的截面形状根据不同的厂家和规格而有所不同，下面以某知名厂家为例，简单介绍一下其产品的型材截面情况：
1. 断桥铝门窗型材截面：60mm系列、70mm系列和80mm系列三种系列型材，分别对应着不同的断桥宽度和玻璃厚度，主要截面形状包括U型、开槽V型、方管型和双平面中空型等。
2. 断桥铝推拉门窗型材截面：60mm系列、70mm系列和80mm系列三种系列型材，主要截面形状包括U型、开槽V型、方管型和双平面中空型等。
这些断桥铝型材的截面形状均呈现出多边形或类似多边形结构。
由于每个厂家的产品型号和规格不同，其型材截面也可能存在差异。
因此，在选择和使用断桥铝型材时，需要根据具体情况选购相应规格的型材。
(整理)铝型材截面图
产品编号：FW100x50产品重量：4.216KG/M产品尺寸：100×50产品说明：——铝型材截面图产品编号：FW113产品重量：0.39KG/M产品尺寸：35×25产品说明：——铝型材截面图产品编号：FW8021产品重量：2.426KG/M产品尺寸：45×56产品说明：——铝型材截面图产品编号：FW8598产品重量：2.045KG/M产品尺寸：40×40产品说明：——铝型材截面图八棱柱铝型材价格：29.00/米八棱柱铝型材八棱柱铝型材∙详细说明∙∙莱特镁展览展示器材厂专业生产八棱柱、方柱,扁铝,展板,锁头,托架,调节底脚等多种铝合金型材，以及各种形状规格锁头连接件，拥有多项专利。
公司产品多年来全部出口欧洲，深受外方好评！如今为了开拓国内市场，除了推广已有铝合金型材、锁头连接件外，凭借出口欧洲的有利技术条件，我厂还不断开发适合国内市场的展览展示产品。
如：专门开发了冷轧钢二卡锁头连接件。
该锁头外壳采用冷轧钢一次性模具成形，比目前市场上铁皮锁头采用的二次成型外壳坚固、美观；另锁头结构中，担负起锁住铝合金型材的锁簧，按照出口的标准做，防锈、牢固且能长久反复使用。
我们的检验标准是将锁头锁在八棱柱上，用大力扳动锁头，直至八棱柱扳坏，但锁头却完好如初！以上产品适合大型展览会、博览会、世博会专用，也可广泛用于展览器材、展示器材、展示柜、展示厅、展示架、展架、促销台、精品展柜、商品陈列柜、商场货架、超市货架、广告牌、标示牌、指示牌、灯箱、舞台搭建、会场搭建、高档家具、办公家具、等展览展示广告装潢工程。
通用型材角铝系列[点击返回]型号A （mm ）T(mm) 重量(kg/m) XE0301 10 0.8 0.040 XE0302 12 0.8 0.050 XE0303 20 0.8 0.080 XE030420 1.0 0.105 XE0305 25 0.8 0.106 XE0306 25 2.0 0.259 XE0307 25 2.5 0.321 XE0308 25 3.0 0.381 XE0309 30 2.0 0.313 XE0310 30 3.0 0.462 XE0311383.00.591型号A(mm)B(mm)T(mm)重量(kg/m)QC1010A 37.7 12.3 1.0 0.133 QC1010 37.7 12.3 1.4 0.184 A513 100 80 9.0 4.171 XE0404 30 20 3.0 0.381 XE0405 30 25 3.0 0.421 XE0406 38 19 3.0 0.437 XE0407 38 19 4.0 0.574 XE0408 38 25 3.0 0.486 XE0409 50 25 3.0 0.583 XE0410 25 12 2.2 0.197 XE0411 25 20 2.0 0.218 XA70315 25 17 2.0 0.217 XA1016 40 20 1.5 0.238。
铝型材简介演示
04
铝型材的应用案例
建筑领被广泛应用于建筑结构的设计和施工中 ，如梁、柱、板等构件，具有重量轻、强度高、耐腐蚀等 优点。
门窗幕墙
铝型材因其美观、耐用、节能等特性，被广泛用于门窗幕 墙的设计和制造，如铝合金门窗、幕墙、隔断等。
室内装饰
铝型材在室内装饰领域也有广泛应用，如吊顶、墙面装饰 板、家具等，其美观、易清洁、耐腐蚀等特性受到设计师 和用户的青睐。
汽车领域应用案例
车身结构
铝型材在汽车领域被用于车身结构的 设计和制造，如车架、车轮、发动机 罩等，具有重量轻、强度高、耐腐蚀 等优点。
零部件
铝型材也被广泛应用于汽车零部件的 设计和制造，如油箱、气缸体、变速 器等，其轻量化、高效能、耐腐蚀等 特性受到汽车制造商的青睐。
航空航天领域应用案例
机身结构
良好的热导性
铝型材的热导率较高，有 助于热量的快速传导。
化学性能特点
高度耐腐蚀性
铝型材表面自然形成的氧 化膜能够保护内部不受腐 蚀。
良好的耐候性
铝型材不易受大气侵蚀， 因此适用于户外环境。
加工稳定性
铝型材在加工过程中具有 良好的稳定性和可塑性。
机械性能特点
良好的可塑性
铝型材可以通过挤压、锻打等工 艺形成各种形状。
03
铝型材的生产与加工
生产工艺流程
熔炼
将铝锭熔化成铝水。
热处理
通过加热和冷却来改变铝型材的力学性能。
铸造
通过模具将铝水浇注成所需形状的铝型材。
表面处理
对铝型材表面进行氧化、喷涂、电泳等处理 ，以提高耐腐蚀性和美观度。
表面处理技术
阳极氧化
通过电解方法在铝型材表面形成一层致密的氧化 膜，提高耐腐蚀性和美观度。
铝型材配件介绍及截面图
铝型材配件介绍及截面图之五兆芳芳创作
铝型材是指通过热熔、挤压而生产的不合型号的铝资料，可以作为门窗、散热器以及货架类的铝型材.按照用途、大小的不合，铝型材分为不合的系列，其配件也分为不合的型号.这些铝型材及其配件的型号尺度都进行过统一，辨别有着不合的称呼.这样，便利人们对产品进行采办、替换、调养、维修.
总结归结起来，铝型材有以下几大系列：角件系列、欧标系列、封盖、挂钩、拉手、距离快、合页、可拆、半轴连接件、角槽、三维连接、转向链接、一字条连接、勾当链接等.而其配件则有螺栓类、螺母类、角件类、连接件、合页、附件等.用户在采办替换配件时，应该结合产品说明书仔细确认铝型材配件的型号.贝派铝型材主要从事产业类铝型材模具开发挤压生产及深加工.
贝派设计加工组装各类设备机架、产业围栏、输送线、流水线任务台、机械防尘罩、制药设备、电气柜、货架、商业展示架、非标自动化设备铝合金框架等.。
2020r欧标铝型材截面
2020r欧标铝型材截面什么是2020r欧标铝型材截面？2020r欧标铝型材截面是一种常用的铝材截面形状，它按照欧洲标准制定，并广泛应用于建筑、机械、电子等领域。
该截面的命名规则由数字和字母组成，其中“2020”表示型材的外形尺寸，而“r”代表的是一个圆角半径。
为什么选择2020r欧标铝型材截面？1. 结构稳定：2020r欧标铝型材截面的结构稳定性较高，可以承受较大的荷载，适用于各种建筑和机械结构。
2. 安全性能高：该截面设计合理，圆角半径的使用可以减少意外伤害的风险，提高了使用的安全性。
3. 美观实用：2020r欧标铝型材截面外形美观，可根据需要进行切割和组合，使其在不同的应用场景中具有更好的实用性。
2020r欧标铝型材截面的详细参数是什么？2020r欧标铝型材的外形尺寸为20mm x 20mm，圆角半径为10mm。
其截面形状为一个外缘为圆角的正方形，具有两条等边的孔，用于连接或固定其他构件。
具体来说，2020r欧标铝型材的截面形状可以分为四个区域：1. 外缘：该区域是一个外缘为圆角的正方形，其尺寸为20mm x 20mm。
这个区域提供了整个截面的基本形状和尺寸。
2. 内缘：内缘与外缘相互平行，形成一个空心的正方形。
该区域提供了型材的内部空间，以便于安装其他构件或存放线路等。
3. 孔：型材的两个内边上分别开有两个等边的孔，用于连接或固定其他构件。
这些孔的尺寸通常为M6螺纹，便于使用螺栓进行连接。
4. 圆角：外缘的四个角上都有圆角，这样可以减少型材边缘的尖锐度，提高安全性。
圆角的半径为10mm，这个尺寸可以根据具体需求进行调整。
如何使用2020r欧标铝型材截面？1. 安装：首先，将2020r欧标铝型材截面切割成所需的长度。
然后，根据需要在型材上加工孔洞，用于连接或固定其他构件。
最后，使用螺栓将型材与其他构件进行紧固。
2. 应用：2020r欧标铝型材截面广泛应用于建筑、机械、电子等领域。
在建筑中，它可以用于制作展台架、门窗框架、隔断墙等；在机械方面，它可以用于制作传送带、输送线、机械手臂等；在电子领域，它可以用于制作设备柜、控制台等。

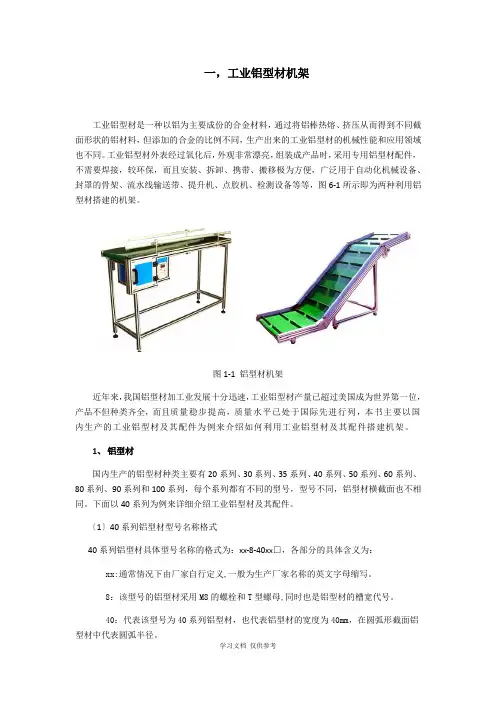

工业铝型材(机架组合详解)
一，工业铝型材机架工业铝型材是一种以铝为主要成份的合金材料，通过将铝棒热熔、挤压从而得到不同截面形状的铝材料，但添加的合金的比例不同，生产出来的工业铝型材的机械性能和应用领域也不同。
工业铝型材外表经过氧化后，外观非常漂亮，组装成产品时，采用专用铝型材配件，不需要焊接，较环保，而且安装、拆卸、携带、搬移极为方便，广泛用于自动化机械设备、封罩的骨架、流水线输送带、提升机、点胶机、检测设备等等，图6-1所示即为两种利用铝型材搭建的机架。
图1-1 铝型材机架近年来，我国铝型材加工业发展十分迅速，工业铝型材产量已超过美国成为世界第一位，产品不但种类齐全，而且质量稳步提高，质量水平已处于国际先进行列，本书主要以国内生产的工业铝型材及其配件为例来介绍如何利用工业铝型材及其配件搭建机架。
1、铝型材国内生产的铝型材种类主要有20系列、30系列、35系列、40系列、50系列、60系列、80系列、90系列和100系列，每个系列都有不同的型号，型号不同，铝型材横截面也不相同。
下面以40系列为例来详细介绍工业铝型材及其配件。
〔1〕40系列铝型材型号名称格式40系列铝型材具体型号名称的格式为：xx-8-40xx□，各部分的具体含义为：xx:通常情况下由厂家自行定义,一般为生产厂家名称的英文字母缩写。
8：该型号的铝型材采用M8的螺栓和T型螺母,同时也是铝型材的槽宽代号。
40：代表该型号为40系列铝型材，也代表铝型材的宽度为40mm，在圆弧形截面铝型材中代表圆弧半径。
xx：该处为数字，代表铝型材的高度。
□：该处为大写英文字母，代表铝型材的截面形状。
〔2〕40系列铝型材的主要型号40系列铝型材的主要型号有8-4040A 、8-4040B 、8-4040C、8-4040D 、8-4040GE 、8-4040GF 、8-4040GG 、8-4040R 、8-4080 、8-4080G 和8-4080GA ，各型号外观和横截面如下列图所示：图1-1 8-4040A 图1-2 8-4040B图1-3 8-4040C 图1.4 8-4040D图1-5 8-4040GE 图1-6 8-4040GF图1-7 8-4040GG 图1-8 8-4040R图1-9 8-4080 图1-10 8-4080G图1-11 8-4080GA横截面不同，吕型材的的单位质量、集合惯性和截面惯性也有所不相同，40系列各型号主要参数可参考图6-12。
铝合金门窗技术手册
铝合金门窗部分工程师手册将向大家简要介绍铝合金门窗的组成、生产加工过程、安装 过程，以及对主要材料、加工安装过程的控制要点和方法，详细的材料、加工、安装规范要 求请参照相应国家规范标准及合同技术要求附件。
第一部分 主要材料
铝合金门窗主要由铝合金型材、玻璃、五金配件、辅副材这四大类材料组成。在第一部分中，我们将 着重介绍这四大类材料的各项性能特征。
3 断桥隔热型材 （美式注胶）
先有型材挤压机挤出铝合金型材，然后 再标准凹槽中注入液态隔热橡胶，待冷 却后，裁去连接处型材，即形成断桥隔 热型材，用于保温节能要求较高的门窗
铝合金型材按照表面处理方式，又可分为氟碳喷涂、粉末喷涂、阳极氧化、电泳四种材料。以上四种 表面处理方式中，我们常用的是粉末喷涂、电泳。
19 其 它 配 件
风撑
20
闭门
器
锁闭、开启 推拉们的 配件。
方便推拉， 特别设计 的配件。
推拉门滑 动的传动 配件。推拉 门配置双 轮滑轮。
根据实际 情况配置， 一般上悬 窗宽度大 于８００ ｍｍ时、平 开门无法 配置门吸 时、平开窗 采用合页 时需要配 置。
用于单元 入户门，与 磁力锁配 合形成自 动锁闭系 统
25000 元/吨 28000 元/吨
铝合金型材是铝合金门窗最主要的组成部分，在市场上较为知名的品牌有兴发、凤铝、亚铝、广亚、
华加日等多个型材品牌。目前，我们常用的品牌为佛山南海广亚型材，其综合实力较符合万科要求。
优质铝型材有如下几个特点：
优质铝型材表面平整，手感光滑平整。
所购同一根或同一批型材，表面处理颜色均匀一致，无明显色差。
同时，由于夹胶玻璃一旦破碎后不会碎开跌落，故根据国家规范要求，在阳台玻璃挡板、雨蓬、
铝合金型材基础知识ppt课件
涂层分为：
二涂层：底漆加面漆
三涂层：底漆、面漆加清漆
四涂层：底漆、阻挡漆、面漆加清漆
2011-2-12
20
铝型材产品介绍
隔热型材：以隔热材料连接铝合金型材而制成
的具有隔热功能的复合型材。隔热型材分为浇 铸式和穿条式，隔热材料将铝合金型材分为内 外两部分阻隔了铝的热传导。
2011-2-12
8
铝及铝合金国际牌号命名体系
合金组别按下列主要合金元素划分
1.纯铝 1XXX组表示纯铝(其铝含量不小于99.00%),
其最后两位数字表示最低铝百分含量众小数点后面的两位
2.Cu(铜) 2XXX
3. Mn(锰) 3XXX
4. Si(硅) 4XXX
5. Mg(镁) 5XXX
2011-2-12
15
6063 T5
6063 合金牌号 T5 人工时效状态 6063铝合金广泛用于建筑铝门窗、幕墙的框架，
为了保证门窗、幕墙具有高的抗风压性能、装 配性能、耐蚀性能和装饰性能，对铝合金型材 综合性能的要求远远高于工业型材标准。
人工时效就是热处理，将挤出后的型材装入时 效炉内，在一定温度下保温一段时间，来提高 型材的强度。
2011-2-12
6
铝合金分类
锻铝 典 型 牌 号 有 LD2-2 （ 6070 ） 、 LD10 （ 2014 ） 、 LD30（6061）、LD31（6063）。 LD30和LD31具有中等强度，有良好的塑性和优 良的可焊性、抗蚀性，无应力腐蚀裂倾向，可 阳极氧化。适合作建筑装饰型材及各种需要良 好耐蚀性要求的结构件、工业材。
f自由加工状态适用于在成型过程中对于加工硬化和热处理条件特殊要求的产品该状态产品的力学性能不作规定退火状态适用于经完全退火获得最低强度的加工产品加工硬化状态适用于通过加工硬化提高强度的产品产品在加工硬化后可经过也可不经过使强度有所降低的附加热处理
铝型材五金配件图解.正式版PPT文档
一、外开窗中几种常见的Байду номын сангаас金配套形式
（2）、拔钉式：
（3）、插坑式：
一、外开窗中几种常见的五金配套形式
（4）、直收式：
一、外开窗中几种常见的五金配套形式
（5）、拔叉式：
（6）内藏式
执手左右区分的判别方法
观察者处于室内，左手开窗为左开，右手开窗为右开。 如图：
左开
右开
在外平开窗中常见的几种类型:
兴发、广亚、南南 （45、63）
3.塑钢槽口
塑钢槽口外开窗特点: 1.塑钢槽口即我们 平时所说的C槽， 槽口与塑钢窗槽口 结构相同的,主要特 征是:扇边槽口宽均 为12、16mm，五 金通道16.5。同时 也需注意槽口的位 置 2.该种结构一般可 用合页或滑撑，配 双片连杆(CH11或 CH19A)和方轴执
2.外框有肋位,锁座一般只能 用CKG08和CKG21,安装滑撑时 需铣去此肋位。
3.扇料前端凸起大,达3-4mm, 需用高头窗撑4.合页一般可用 JX24A合页,(注配银一百型材需 配JX24)
5.配CZM04等门锁时执手会 悬空
6.两点锁配置一般
为:CZH07A(或CZH15C)+塔式
铝材杆CJH01+CKG21锁座 。
手。
二、普通50外开窗
普通50外开窗特点: 1.结构简单，种类较多，
每个型材一般都有多种类同 的结构，在华南地区应用较 多。 2.选用范围广，可根据型 材内腔的大小选用不同结构 形式的两点锁。一般可配： 直收式、压码式、拔钉式和 插坑式等两点锁 3.此类结构与38、40外开 窗结构相似，因款式较老， 在用于安装中空玻璃时，其 胶条搭接比较小。 4.在两点锁的选用中应注 意的几个方面;
铝型材截面尺寸
铝型材截面尺寸（最新版）目录1.铝型材概述2.铝型材截面尺寸的表示方法3.铝型材截面尺寸的选择4.铝型材截面尺寸对性能的影响5.结论正文一、铝型材概述铝型材是一种以铝为主要原料，通过挤压、氧化、着色等工艺制成的工业材料。
因其具有质量轻、强度高、耐腐蚀等特点，广泛应用于建筑、交通、电子等领域。
在铝型材的生产和使用过程中，对其截面尺寸的选择和优化至关重要。
二、铝型材截面尺寸的表示方法铝型材截面尺寸通常用毫米（mm）表示，包括宽度（W）、高度（H）和壁厚（t）三个参数。
例如，一个铝型材的截面尺寸为 150mm×100mm×4mm，表示该铝型材的宽度为 150mm，高度为 100mm，壁厚为 4mm。
三、铝型材截面尺寸的选择在选择铝型材截面尺寸时，需要考虑以下几个因素：1.承载能力：根据铝型材所承受的荷载和应力，选择合适的截面尺寸，以保证足够的强度和稳定性。
2.应用环境：根据铝型材所处的环境条件，如温度、湿度、腐蚀性等，选择适当的截面尺寸，以满足使用要求和延长使用寿命。
3.制造工艺：考虑铝型材的挤压、氧化、着色等工艺要求，选择合适的截面尺寸，以保证生产效率和产品质量。
