螺纹画法详解及注意事项
螺纹的规定画法和标注
第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm 后断开，螺纹倒角C2。
●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。
（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。
●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。
2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。
●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。
②特别注意剖面线要画至粗实线处。
3、分析下列错误画法，并将正确的图形画在下边的空白处。
4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。
（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。
●解题要点：标注细牙螺纹时，必须注出螺距。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。
5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。
（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。
●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
机械制图-螺纹画法
纵向剖切 按不剖画 键
横向剖切 画剖面线
轮轴
⒉ 半圆键联接的画法： ⒊ 钩头楔键键联接的画法：
（三）轴上键槽画法及尺寸注法
L
b
d
d-
t
注: t—键槽深度
b—键槽宽度
b、t、L可按轴径d从
标准中查出。
（四）轮毂上键槽画法及尺寸注法
b
D+t1
注: t1 —轮毂上键槽深度
b —键槽宽度 t1、b可按孔径D从标准中查出。
G1 1″
管螺纹
注：
G右面的数字 不是管螺纹的 大径，而是它 的尺寸代号。
记住： 尺寸界线应 从大径引出！
五、螺纹紧固件的画法
常用的螺纹紧固件有：螺栓、螺钉、螺柱、 螺母和垫圈等。由于这类零件都是标准件，通常 只需用简化画法画出它们的装配图，同时给出它 们的规定标记。标记方法按“GB”有关规定。
⒈ 六角螺母
(一) 键的功用、种类及标记
⒈ 键的功用
用键将轴与轴上的传动件(如齿轮、皮带轮等) 联接在一起，以传递扭矩。
轴键
皮带轮
⒉ 键的种类
普通平键
半圆键
钩头楔键
⒊ 键的标记 例： 标记: 键 16×100 GB1096-79
表示： 圆头普通平键(A)型
宽度=16mm 长度=100mm
16 100
（二）键联接的画法
同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离Ph称为导程。
螺距=导程
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
5. 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素完全相同的内、外 螺纹才能旋合在一起。
螺纹的画法规定
巩固练习二：改图
(1)
⑵
课堂小结：
本节课主要介绍了内外螺纹的画法 规定，这也是本节课的重点内容，
要求大家能根据螺纹的画法规定进 行正确的作图，希望大家课后多进 行练习，勤学善问，互相帮助，巩 固所学知识。
螺纹的画法 规定
复习引入：
ห้องสมุดไป่ตู้
1、螺纹有哪五个要素？？
牙形、直径、螺距和导程、线数、旋向 2、螺纹的导程和螺距有何关系？ 导程等于螺距和线数的乘积 3、螺纹直径有哪几类？螺纹的公称直径是 哪个？ 大径、小径和中径
任务一：观察外螺纹的图例，小结其 画法注意点
师生共同小结外螺纹的规定画法
巩固练习一：改图
1、
2、
任务二：观察内螺纹的图例，小结其 画法注意点
师生共同小结外螺纹的规定画法
1、螺纹的牙顶圆的投影用粗实线表示，牙底圆的 投影用细实线表示 2、螺杆的倒角或倒圆用粗实线绘制； 3、螺纹终止线用粗实线表示。 4、在垂直于螺纹轴线的投影面的视图中，只画牙
顶圆和牙底圆，且表示牙底圆的细实线只画约3/4 圈。 5、在剖视图或断面图中的剖面线都应画到粗实线。 6、绘制不穿通的螺孔时，一般应将钻孔深度与螺 纹部分的深度分别画出。
1、螺纹的牙顶圆的投影用粗实线表示，牙底 圆的投影用细实线表示 2、螺杆的倒角或倒圆用粗实线绘制； 3、螺纹终止线用粗实线表示。 4、在垂直于螺纹轴线的投影面的视图中，只 画牙顶圆和牙底圆，且表示牙底圆的细实 线只画约3/4圈。 5、在剖视图或断面图中的剖面线都应画到粗 实线。 6、绘制不穿通的螺孔时，一般应将钻孔深度 与螺纹部分的深度分别画出。
机械制图中各种螺纹的画法，进来看看吧！
机械制图中各种螺纹的画法，进来看看吧！
本文主要介绍机械制图中螺纹的规定画法。
1 圆柱外螺纹的画法
2 圆柱内螺纹的画法
3 不穿通的螺纹孔的画法
画不穿通的螺纹孔时，一般应将钻孔深度与螺孔深度分别画出，两个深度相差0.5D(其中D为螺纹孔公称直径),钻孔尖端锥角应按120°画出。
4 圆锥螺纹的画法
5 部分螺纹和螺纹牙型的画法
6 倒角、螺尾和退刀槽的画法
7 螺纹表面上的某些结构
螺纹表面上的相贯线或其它结构不影响螺纹的表达。
8 螺纹副的画法
当内外螺纹连接构成螺纹副时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
CAD中 螺纹的规定画法
关于CAD中螺纹的画法，以及相关标注注意事项（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。
(如图8-1所示)图8-1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
（2）螺纹的规定画法①外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。
在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。

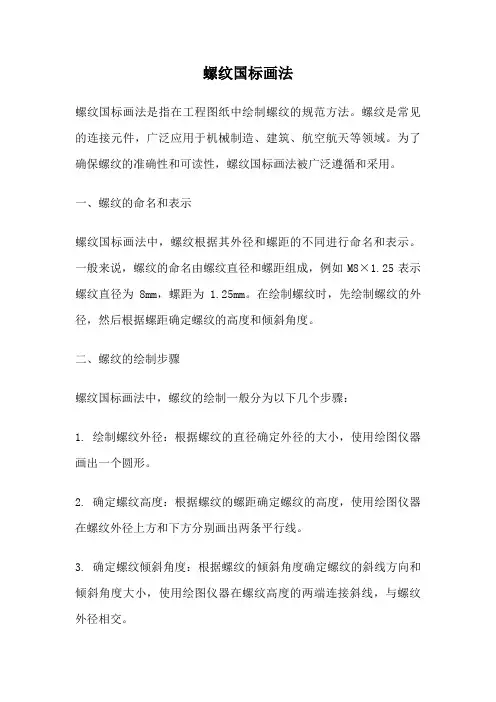

螺纹国标画法
螺纹国标画法螺纹国标画法是指在工程图纸中绘制螺纹的规范方法。
螺纹是常见的连接元件，广泛应用于机械制造、建筑、航空航天等领域。
为了确保螺纹的准确性和可读性，螺纹国标画法被广泛遵循和采用。
一、螺纹的命名和表示螺纹国标画法中，螺纹根据其外径和螺距的不同进行命名和表示。
一般来说，螺纹的命名由螺纹直径和螺距组成，例如M8×1.25表示螺纹直径为8mm，螺距为1.25mm。
在绘制螺纹时，先绘制螺纹的外径，然后根据螺距确定螺纹的高度和倾斜角度。
二、螺纹的绘制步骤螺纹国标画法中，螺纹的绘制一般分为以下几个步骤：1. 绘制螺纹外径：根据螺纹的直径确定外径的大小，使用绘图仪器画出一个圆形。
2. 确定螺纹高度：根据螺纹的螺距确定螺纹的高度，使用绘图仪器在螺纹外径上方和下方分别画出两条平行线。
3. 确定螺纹倾斜角度：根据螺纹的倾斜角度确定螺纹的斜线方向和倾斜角度大小，使用绘图仪器在螺纹高度的两端连接斜线，与螺纹外径相交。
4. 绘制螺纹切割线：根据螺纹的切割线形状和位置，使用绘图仪器在螺纹外径上绘制切割线。
5. 绘制螺纹形状：根据螺纹的形状和类型，使用绘图仪器在螺纹切割线上绘制螺纹的形状。
三、螺纹的标注和符号螺纹国标画法中，螺纹的标注和符号是确保螺纹信息准确传达的重要手段。
一般来说，螺纹的标注包括螺纹类型、螺纹直径和螺距，通常在螺纹图形附近标注。
螺纹的符号一般使用特定的符号表示，例如M表示度制螺纹，G表示管螺纹。
四、螺纹的检查和测量螺纹国标画法中，螺纹的检查和测量是确保螺纹质量的重要环节。
螺纹的检查主要包括外观检查、尺寸检查和功能检查等，通过使用特定的检测工具和设备进行。
螺纹的测量主要包括外径测量、高度测量和螺距测量等，通过使用测量仪器进行。
五、螺纹国标画法的应用螺纹国标画法在实际工程中得到了广泛应用。
在机械制造中，螺纹国标画法用于绘制螺纹的图纸，确保螺纹的制造和装配准确性。
在建筑领域中，螺纹国标画法用于绘制螺纹的施工图，确保螺纹的安装和连接牢固可靠。
螺纹的画法及标注-图文
★ 旋合部分按外螺纹画；其余部分按各自的规定画。
螺纹连接画图步骤：
A
A－A
A
★ 画外螺纹 ★ 确定内螺纹的端面位置
★ 画内螺纹及其余部分投影
19.4 螺纹的标注
⒈ 标注的基本格式
特征代号 公称直径 × 导程(P螺距)
— —
公差带代号
—— 旋合长度代号
中径和顶径 公差带代号
长：L 中等：N 短：S
c) 管螺纹的标注，应将其标准规定的标记注写在指引线 的横线上，指引线应由大径处引出。
19.3 螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
普通螺纹 M 梯形螺纹 Tr
锯齿形螺纹 B
矩形螺纹
普通螺纹
粗牙普通螺纹
螺纹
连接螺纹
细牙普通螺纹
按用途分类
管螺纹 G
梯形螺纹
传动螺纹 （运动和动力） 锯齿形螺纹——千斤顶
矩形螺纹 ——丝杠
按标准化 程度分类
标准螺纹：牙型、大径、螺距符合国标 特殊螺纹：牙型符合，大径或螺距不符合 非标准螺纹：牙型不符合国标
车外螺纹
车内螺纹
3. 螺纹的结构
⑴ 螺纹末端
倒角（圆锥面）
平顶
圆顶（球面）
⑵ 螺尾和退刀槽
螺纹收尾
退刀纹
退出车刀
车刀 开始退刀
外退刀槽
内退刀槽
车 刀
4. 螺纹的要素-牙型、大径、旋向、螺距和线数 ⑴ 螺纹的牙型
螺纹的规定画法和标注
第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开，螺纹倒角C2。
●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。
（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。
●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。
2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。
●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。
②特别注意剖面线要画至粗实线处。
3、分析下列错误画法，并将正确的图形画在下边的空白处。
4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。
（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。
●解题要点：标注细牙螺纹时，必须注出螺距。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。
5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为20mm ；螺距为4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为7H 。
（2）该螺纹为非密封管螺纹；尺寸代号为1/2 ；大径为20.955mm ；小径为18.631mm ；螺距为 1.814mm 。
●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
机械制图螺纹画法
机械制图螺纹画法一、引言螺纹是一种常见的机械元件，广泛应用于各个行业的机械设备中。
在机械制图中，正确绘制螺纹的画法是非常重要的，因为它直接关系到产品的装配和使用。
本文将介绍螺纹的画法，包括常用的螺纹符号、画法步骤以及一些值得注意的细节。
二、螺纹符号在进行机械制图中，我们通常使用一些标准的螺纹符号来表示不同类型的螺纹。
常见的螺纹符号包括：•内螺纹：采用一个小圆和一个斜线组成，整体形状类似于一个极简的螺旋状。
•外螺纹：在内螺纹的基础上，加上一个外圆弧，表示外螺纹的外观形状。
•斜纹：由一堆重叠的斜线组成，用于表示斜纹螺纹。
这些螺纹符号可以用于标明螺纹的位置和类型，以便于制图人员进行准确的绘制。
三、画法步骤1. 确定螺纹的类型和参数在开始绘制螺纹之前，首先要明确螺纹的类型和参数。
这包括螺纹的径向和轴向尺寸、螺距、螺纹方向等。
这些参数将直接影响到后续的绘制步骤。
2. 绘制基准线和螺距线首先，需要绘制两条垂直于零件轴线且间距为螺距的线。
这些线称为基准线和螺距线。
基准线用于确定螺纹的起点和转折点，螺距线用于确定螺纹的高度。
3. 绘制螺纹的起点和转折点在基准线上，以螺纹的起点作为参考，绘制一个半圆，与基准线相切。
这个半圆表示螺纹的起点。
接着，在螺距线上将基准线延长，找到螺纹的转折点。
将这两个点连接起来，形成螺纹的外形。
4. 添加螺纹符号根据螺纹的类型，选择相应的螺纹符号来标注螺纹的位置和类型。
内螺纹和外螺纹可以在螺纹轴线上加入相应的符号，斜纹可以在螺纹的周围添加斜纹符号。
5. 绘制螺旋线根据螺纹的参数，绘制螺纹的螺旋线。
可以使用曲线工具或者计算得出的坐标点来绘制。
螺纹的螺旋线应该与基准线和螺距线相切，并沿着螺纹外形逐渐向上升高。
6. 修饰螺纹在完成螺纹的绘制后，可以对螺纹进行一些修饰，以增加绘图的可读性。
例如，可以使用细线将螺纹的底部和顶部连接起来，形成完整的轮廓。
另外，还可以添加一些尺寸标注，标示出螺纹的各种尺寸参数。
外螺纹的画法注意事项
外螺纹的画法注意事项外螺纹的画法可以分为以下几个步骤：素描轮廓、刻画细节、渲染阴影和打上光线。
首先，要掌握素描轮廓的基本构造。
外螺纹的轮廓形状呈螺旋状，线条会逐渐向外扩张，因此要注意螺纹螺旋的方向和角度。
可以用简单的直线段表示整个螺纹的螺旋形态，先画出一条直线作为主要轴线，再沿着主轴线的方向画出其他的支线，使整个螺纹的形状更加立体和有层次感。
其次，要细致地刻画螺纹的细节。
外螺纹通常由一组几何图形组成，可以是矩形、三角形、弯曲线等。
要注意每一个几何图形之间的比例关系，遵循规律进行绘制。
在画出每个几何图形时，要注意角度和长度的表达，确保准确地描绘出每一个细节。
在细节的刻画过程中，需要注意螺纹的线条粗细和轻重变化。
螺纹通常会有明暗交替的效果，较远处的线条可以稍微模糊一些，而较近处的线条可以加粗一些，形成透视效果。
通过掌握线条粗细的变化，可以使整个螺纹的绘画更具有立体感。
然后，需要注意渲染阴影的处理。
外螺纹的凹凸纹理会产生阴影效果，需要参照光源的位置和强度进行渲染。
首先确定光源的位置，再根据光源的位置画出与螺纹平行的阴影线，可以通过轻重交错的方式表现出纹理的高低起伏。
需要注意的是，阴影的浓度应该根据光源位置的远近而有所变化，越远离光源的地方阴影越浅，越接近光源的地方阴影越深。
最后，要注意打上光线的效果。
光线会照射在螺纹上产生明亮的效果，通过增加亮度和反射，使整个螺纹看起来更加立体和生动。
可以在螺纹的顶部和凸起处使用白色或浅色铅笔或彩色铅笔进行涂抹，再用橡皮擦拍打出光亮的效果。
需要注意的是，光线应该符合透视关系，使整个螺纹看起来更加真实。
在绘画外螺纹时，需要多次观察和实践，熟悉螺纹的形状、细节和阴影的表现方式。
通过不断的练习和运用，可以逐渐掌握外螺纹的画法，并且在实际绘画中呈现出立体生动的效果。
螺纹的规定画法及标注
第二题
第三线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
4.螺纹局部结构的画法与标注
⑴ 倒角
C2
C2
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
5. 螺纹牙型的表示
1) 重合画法
2) 移出局部放大
Ⅰ
5:1
Ⅰ
6. 螺纹相贯的画法
螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
找错题：请 找出图中连 接螺纹错误 的画法，并 将其一一指 出。
正确：
共七处错误
因为各种螺纹的画法相同，所以为了区 分，还必须在图上进行标注。
⒉ 标注示例
例1： M20×2LH－5g6g－S
普通螺纹
短旋合长度
大径d＝20 螺距P2 (细牙)
左旋
顶径公差带代号 中径公差带代号
例2： Tr40×14(P7)－7H－L
梯形螺纹
长旋合长度
大径D＝40
中径、顶径
导程14螺距P7线数2
公差带代号
右旋
⒊ 标注方法
M20×2
M20-7H
外螺纹
内螺纹
G1 1″
剖视图中剖面线的画法。
三、螺纹的标注方法
作业：习题集相关内容。
管螺纹
注：
G右面的数字 不是管螺纹的 大径，而是它 的尺寸代号。
记住： 尺寸界线应 从大径引出！
小结
一、在螺纹的规定画法中，要抓住三条线。
☆牙顶用粗实线表示
绘制外螺纹与内螺纹的方法与技巧
绘制外螺纹与内螺纹的方法与技巧引言：螺纹是一种常见的机械连接方式，广泛应用于各种机械装配中。
无论是外螺纹还是内螺纹，其绘制方法与技巧都是十分关键的。
本文将重点介绍如何正确绘制外螺纹和内螺纹，并提供一些实用的技巧和注意事项。
一、外螺纹的绘制方法与技巧1. 线宽和间距的选择外螺纹的线宽和间距应该根据实际需求和绘图规范进行选择。
一般来说，线宽应该适中，过粗或者过细都会影响螺纹的美观度。
间距则应根据螺纹的尺寸和要求来确定，以保证螺纹间的距离平衡合理。
2. 绘制螺纹的起点和终点在绘制外螺纹时，应该注意正确选择螺纹的起点和终点。
通常情况下，起点应该位于螺纹的上方或左侧，而终点则应该位于螺纹的下方或右侧。
这样可以使螺纹线条的绘制更加顺畅。
3. 绘制螺纹的方向和倾斜角度在绘制外螺纹时，应该始终保持螺纹线的方向一致，并且与零件表面垂直。
对于倾斜表面的外螺纹，需要根据倾斜角度进行合理调整，使螺纹线条与零件表面保持一定的角度关系，以确保装配的可行性。
4. 绘制螺纹的顶部和底部形状外螺纹的顶部和底部形状也是需要注意的细节之一。
一般情况下，螺纹的顶部形状为圆角状，其半径应根据螺纹尺寸和要求进行合理选择。
底部形状则可以根据实际需要选择平坦或锥形。
二、内螺纹的绘制方法与技巧1. 绘制螺纹的轮廓对于内螺纹的绘制，首先需要绘制螺纹的轮廓，包括螺纹的外径和内径。
外径应根据设计要求确定，而内径则应根据螺纹尺寸和要求进行计算和选择。
2. 绘制螺纹的线条内螺纹的线条绘制与外螺纹类似，可以选择适当的线宽和间距，并注意绘制的方向和倾斜角度。
与外螺纹相比，内螺纹的绘制更加困难，需要更高的绘图技巧和耐心。
3. 绘制螺纹的接口和深度内螺纹的接口和深度也是绘制时需要注意的要点。
螺纹的接口形状通常为三角形，其角度应根据螺纹类型和要求进行选择。
深度则应根据零件的设计和需求进行合理设置，以保证螺纹的牢固性和装配的便捷性。
4. 绘制螺纹的角度和起点在绘制内螺纹时，角度是需要特别关注的因素之一。
内外螺纹的画法
7
内螺纹常见错误画法
盲孔钻顶角画的不对
剖面线没有画到小径粗实线处
剖面线没有画到小径粗实线处，盲孔钻顶角画的不对
精选课件
8
精选课件
9
作业: 练习内外螺纹的画法
精选课件
10
不穿通螺纹孔的画法:
钻
攻
孔
容易出错的地方
丝
0.5D
120°
精选课件
118°
11
⒊ 螺纹局部结构的画法与标注
精选课件
4
精选课件
5
⒉ 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈
A－A
A 剖面线画到小径线
即粗实线位置
精选课件
6
盲孔内螺纹的剖视图
需要注意的是，剖面线应 画到粗实线。
精选课件
若为盲孔，采用比例 画法时，终止线到孔 的末端的距离可按 0.5倍的大径绘制， 钻孔时在末端形成的 锥面的锥角按120° 绘制。
课 题: 课程目标:
内外螺纹的画法
1.能准确的绘制内外螺纹并绘其剖视 2.能掌握绘制螺纹时容易出现的错误
精选课件
1
一、 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线
且画到倒角内 螺纹终止线
小径≈0.85d
画粗实线
小径圆约画3/4圈
外螺纹剖视画法：
A
A－A
大径 小径
A 螺纹终止线画一小段
精选课件
⑴ 倒角
C2
C2
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
精选课件
螺纹画法总结
螺纹画法总结简介螺纹画法是一种绘画技巧，通过使用曲线和线条的组合，营造出螺旋的纹理效果。
螺纹画法可以应用于各种绘画媒介，如素描、绘画、水彩等。
本文将对螺纹画法的基本原理和绘画步骤进行总结，并提供一些实用的技巧和注意事项。
原理螺纹画法的原理是基于光影和线条的运用。
通过增加或减少线条的密度、方向、弯曲程度等，可以创造出不同形状和效果的螺纹纹理。
同时，充分利用光影的变化，可以进一步增强螺纹的立体感和层次感。
步骤准备工作在开始绘画之前，需要准备一些基础工具和材料，包括画笔、纸张、铅笔、橡皮等。
根据实际需求，可以选择不同类型和规格的画笔和纸张。
素描轮廓首先，使用铅笔在纸上绘制出要绘画的对象的轮廓。
这一步可以简单地勾勒出大致的形状和比例。
线条构建在轮廓的基础上，开始添加线条来构建螺纹纹理。
线条可以是直线、弯曲线、螺旋线等，根据绘画对象的特点和风格选择不同类型的线条。
绘制阴影和高光为了增强螺纹的立体感和层次感，可以使用不同的阴影和高光来进行填充。
通过灰度和明暗的变化，可以使螺纹看起来更加真实和立体。
清晰细节最后，仔细观察整体的效果，对绘画进行必要的润饰和修正。
可以使用橡皮擦除不需要的线条或瑕疵，同时加强或减弱一些部分的细节。
技巧和注意事项•线条的形状和方向决定了螺纹的整体效果，可以进行多次尝试和实验，找到最合适的组合。
•利用阴影和高光的变化，可以表现出物体的质感和光泽。
•需要保持手的稳定性和绘画速度的一致性，以获得更精确和平滑的线条。
•可以尝试使用不同大小和硬度的画笔，以获得不同程度的细节和纹理效果。
•绘画过程中要保持耐心和专注，将注意力集中在每一笔的细节上。
结论螺纹画法是一种有效的绘画技巧，通过巧妙运用线条和光影的变化，可以表现出各种不同形状和效果的螺纹纹理。
掌握螺纹画法的基本原理和绘画步骤，可以帮助绘画爱好者们更好地创造出真实、生动和有趣的作品。
只要不断练习和尝试，相信每个人都能够在螺纹画法上取得进步，并发挥出自己的创造力和想象力。
知识点2：螺纹的规定画法
第十讲——常用机件的特殊表示法
知识点2：螺纹的规定画法
由于螺纹属于多次重复出现的结构要素，其真实投影比较复杂，为简化作图，国家标准规定，不管是什么种类的螺纹，都采用统一的规定画法，而用标注来区别不同种类的螺纹，以及表示螺纹的各基本结构要素。
(1)外螺纹的规定画法(注意：小径约为大径的0.85倍)
管子外表面有螺纹的剖开画法
(2)内螺纹的规定画法(注意：小径约为大径的0.85倍)
(3)内、外螺纹连接的规定画法：内、外螺纹的连接应画成剖视图，旋合部分按外螺纹的规定画法绘制，其余部分仍按各自的规定画法绘制，且表示内、外螺纹的大、小径的粗实线和细实线应分别对齐，剖面线应画到粗实线处。
(4)其他规定画法：
a.对于圆锥内、外管螺纹，在投影为圆的视图上，不可见端面上的牙底圆以及不可见的牙顶圆均省略不画。
b.当需要表示螺纹的牙型或表示
非标准螺纹(如矩形螺纹)时，可用
局部剖视图绘出部分牙型。
c.当两螺纹孔或螺纹孔与光孔相贯
时，其相贯线按螺纹小径画出
知识点2：螺纹的规定画法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺纹画法是什么?在国家机械制图标准中对螺纹画法做出了详细的规定。
不同螺纹画法也不尽相同,V5CG视界为大家汇总几种常见的螺纹画法,以供参考。
螺纹是什么?螺纹就是我们平时看到的螺丝上面的纹理，螺纹是需要绘画出来，再进行生产制作的。
螺纹的画法是非常的重要的。
螺纹一般有五种画法，不同的螺丝之间的螺纹画法是不一样的。
很多新手在绘画螺纹的时候都分不清楚，螺纹的画法有哪些，螺纹画法的图解是怎样的。
接下来，小编为大家介绍一下螺纹的画法，以及螺纹画法的图解。
一、螺纹画法有哪些？
1、外螺纹
根据国家的标准规定，这种螺纹的牙顶和终止线是需要使用粗实线进行表示的。
这种螺纹的牙底是需要使用细实线进行表示的。
在平行视觉中，螺杆倒角的部分也需要进行绘画出来，而且垂直的时候也需要画出细节。
2、内螺纹
内螺纹主要是要看剖开的表示图，牙底使用细实线而牙顶和螺纹终止线是需要使用粗实线的。
从外面看的话，这三种位置都需要使用虚线。
如果是垂直的视觉图，那么就要在牙底3/4圈的位置使用细实线，其它省略不画也可以。
3、螺纹盲孔画法
不穿通螺孔在绘制的时候，是需要加深钻孔和螺纹部分的，要一一的画出来。
螺纹的尾部是需要进行使用细实线来表示的，而且要将30°角画出来。
这是一种为了表示螺纹孔的相贯画法。
4、内、外螺纹连接的画法
这种画法是为了表示内外连接的螺纹的画法。
根据规定，这种画法需要进行各自表达清楚，各自的部分都需要刻画出来，并且能够衔接到一起。
5、非标准螺纹的画法
这种画法是绘画非标准的牙型螺纹的，在绘画的时候是有一定的要求的，会要求标注出尺寸和大小，以及螺纹的形状。
二、螺纹画法的注意事项：
螺纹在绘画的时候看起来都是很相似的，有些螺纹的画法是一样的，但是设计不同。
所以在绘画的时候要进行标注出来，进行区分。
以上，就是小编今天为大家介绍的螺纹画法，大家现在对螺纹的画法有所了解了吗?螺纹是在一些圆柱和圆锥的表面进行制作螺旋的线形，可以用于固定一些机械和零件。
用途是比较广泛的，螺纹的画法技巧是有很多的，不同的设计师和画手画出来的螺纹都不一样，根据所需要的设计画出来的螺纹也不尽相同。
现在我们一起看看螺纹画法的图解。
