变压器局部放电故障定位几种方法的应用比较
关于变压器局部放电试验中的故障应用分析

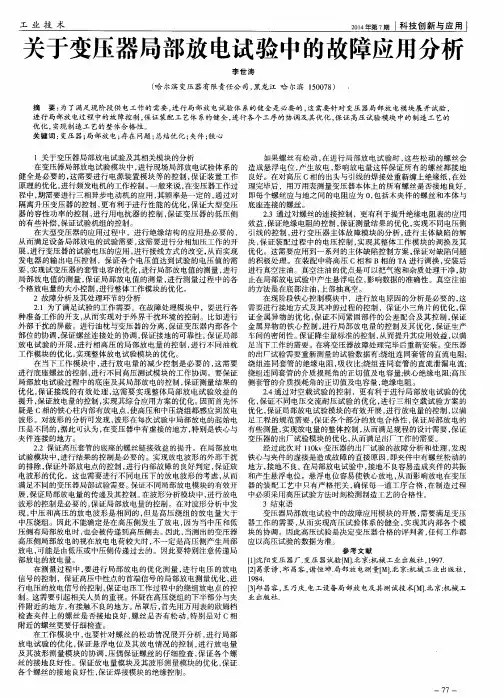

２ ０ １ ４ 年 第 ７ 期ｌ 科技创新与应用
关于变压器局部放电试验中的故障应用分析
李 世 涛江 哈 尔滨 １ ５ ０ ０ ７ ８ ）
摘 要： 为 了 满足 现 阶段 供 电 工作 的 需要 ， 进行 局 部 放 电试验 体 系的 健 全 是 必要 的 ， 这 需要 针 对 变压 器局 部放 电模 块 展 开 试 验 ， 进 行 局 部 放 电过 程 中的 故 障控 制 ， 保 证 装 配 工 艺体 系的健 全 ， 进 行各 个工 序 的协 调及 其 优 化 ， 保 证 高压 试 验 模 块 中的制 造 工 艺 的
优 化， 实现 制 造 工 艺 的整 体合 格 性 。
关键词 ： 变压器 ； 局部放 电； 存在问题 ； 总结优化； 夹件 ； 铁心
１关 于 变压 器 局 部放 电试 验 及其 相 关模 块 的分析 在 变压 器 局 部放 电试 验模 块 中 ， 进 行 现 场 局 部放 电试 验 体 系 的 健全是必要 的 ， 这需要进行 电源装置模块等的控制 ， 保证装 置工 作 原 理 的 优化 ， 进行 频 发 电机 的工作 控 制 。 一般 来 说 ， 在 变压 器 工 作 过 程 中， 期 需 要进 行 三 相异 步 电动 机 的应 用 ， 其频 率 是 一 定 的 ， 通 过 对 隔离 升 压 变 压 器 的控 制 ， 更 有 利 于进 行 性 能 的 优 化 ， 保 证 大 型 变 压 器 的容性功率 的控制 ， 进行用 电抗器 的控制 ， 保证变压器 的低压侧 的有 些 补偿 ， 保 证 试 验 机组 的控制 。 在 大 型变 压 器 的应 用 过 程 中 ，进 行 绝 缘结 构 的应 用 是必 要 的 ， 从而满足设备局部放 电的试验需要 ， 这需要进行分相加压工作的开 展， 进 行 变 压 器 的试 验 电压 的应 用 ， 进 行 接 线方 式 的改 变 ， 从 而 实 现 发 电器 的输 出电压控制 ，保证 各个 电压值达到试验 的电压值 的需 要， 实现试变压器 的套管 电容 的优化 ， 进行局部放 电值的测量 ， 进行 局部放 电值 的测量 ， 保证局部放 电值 的测量 ， 进行测量过程 中的各 个格放电量 的大小控制 ， 进行整体工作模块 的优化。 ２故障分析及其处理环节的分析 ２ ． １为了满足试验 的工作需要 。在故障处理模块 中，要进行各 种准备工作 的开支 ， 从而实现对于外界 干扰环境的控制 。比如进行 外 部 干 扰 的屏 蔽 。进 行 油 枕 与变 压 器 的 分 离 ， 保 证 变 压 器 内部各 个 部 位 的 协调 ， 保 证 螺 丝连 接 处 的协 调 ， 保 证 接地 的可靠 性 。 保 证 局部 放 电试 验 的开 展 ， 进 行 相 高 压 的局 部 放 电 量 的 控制 ， 进 行 不 同油 枕 工 作模 块 的优 化 ， 实 现整 体 放 电试 验 模块 的优 化 。 在 当 下工 作 模 块 中 ， 进 行放 电量 的减 少 控 制 是 必 要 的 ， 这 需 要 进 行底 座螺 丝 的控 制 ， 进 行 不 同高压 测 试 模 块 的工 作 协 调 。要保 证 局部放 电试验过程 中的底座及其局部放电的控制 ， 保证测量结果 的 优化 ， 保证接线 的有效处理 ， 这需要 实现整体局部放 电试验效益 的 提升 ， 保证放 电量的控制 ， 实现其综合应用方案 的优化 。 因而首先怀 疑 是 Ｃ相 的 铁 心柱 内部有 放 电点 ， 使 高压 和 中压 绕 组 都 感 应 到放 电 波 形 。对 波 形 的分 析 可发 现 ， 波形 在 每 次 试 验 中局 部 放 电 的起 始 电 压是不 同的， 据此可认为 ， 在变压器中有虚接 的地方 ， 特别是铁心与
变压器局部放电监测方法总结
变压器局部放电监测方法总结随着电气设备不断增多和规模不断扩大，变压器也被广泛应用于各种场合。
作为电力变压器常见的故障现象，局部放电已成为影响电气设备运行安全的最主要因素之一。
因此，变压器局部放电监测方法的研究和应用显得尤为重要。
目前，变压器局部放电监测方法主要可以分为以下几类。
一、超声波法超声波法是利用超声波探测变压器内部局部放电信号的方法。
其原理是，当变压器内部发生局部放电时，会产生一定的声波信号，超声波探头可以探测到这些信号，并以此来判断变压器是否存在局部放电现象。
这种方法具有灵敏度高、反应迅速、非接触式测量等优点，但同时也存在着受温度、材质等因素的影响、检测深度较浅等缺点。
二、电磁法电磁法是利用电磁感应探测变压器内部局部放电信号的方法。
其原理是，变压器内部发生局部放电时，会产生一定的电磁波信号，电磁感应探测器可以探测到这些信号，并以此来判断变压器是否存在局部放电现象。
这种方法具有灵敏度高、检测深度较深等优点，但同时也存在着受温度、材质等因素的影响、需要专门的仪器等缺点。
三、光学法光学法是利用光学感应探测变压器内部局部放电信号的方法。
其原理是，通过光学采集设备采集变压器内部局部放电时产生的闪光信号，并映射到光学显微镜中进行观察和判断。
这种方法具有不会影响变压器内部工作、检测效果好等优点，但同时也存在着需要专门设备、放电强度小等缺点。
四、化学法化学法是利用化学分析手段分析变压器内部油中存在的局部放电产生的气体的组成及其浓度变化来判断变压器是否存在局部放电现象的方法。
这种方法具有利用方便、检测精度高等优点，但同时也存在着受变压器内部材质、油质量等因素影响、需要取样等缺点。
总的来说，变压器局部放电监测方法有很多种，每种方法都有其优点和不足。
针对不同的应用场合和电气设备，在实际应用时应该综合考虑各种方法的特点和适用范围，在保证精度的前提下选择最合适的监测方法。
同时，也需要不断加强和完善局部放电监测技术，进一步提高变压器运行安全性和稳定性，为电力系统的稳定供电和发展做出自己的贡献。
电力变压器局部放电带电检测及定位技术的思考
电力变压器局部放电带电检测及定位技术的思考电力变压器作为电网中重要的电气设备，承担着电能的变压和供应任务。
在变压器运行过程中，由于多种原因，例如设备老化、绝缘材料的劣化、运行环境的影响等，会引发变压器内部的局部放电现象。
局部放电会导致变压器绝缘材料的进一步损坏，最终影响设备的正常运行，甚至造成设备的损坏和故障。
对于变压器的局部放电现象进行准确的检测和定位，对于预防设备故障、提高设备的可靠性和安全性具有重要意义。
目前，已经有多种技术用于电力变压器局部放电的检测与定位，例如电磁波法、超声波法、红外热像法和电容耦合法等。
这些技术各有优势和局限，可以互补使用，提高检测的准确性和可靠性。
在局部放电的检测中，电磁波法是一种常用的无损检测技术。
它通过测量变压器内部产生的电磁波信号，来判断变压器绝缘系统是否存在局部放电现象。
通过分析信号的幅值、频谱和相位等特征，可以确定局部放电的位置和程度。
超声波法是另一种常用的技术，它通过测量变压器内部产生的超声波信号，来判断绝缘系统的局部放电现象。
超声波的传播速度和能量衰减与绝缘材料的状态有很大关系，通过测量超声波的传播时间、幅值和频率等特征，可以定位局部放电的位置和判断其程度。
在局部放电的定位中，红外热像法可以用于检测绝缘系统的热点和局部异常区域。
由于局部放电产生的能量会使绝缘材料发热，红外热像仪可以通过测量目标表面的温度变化来确定局部放电的位置。
电容耦合法是一种新兴的技术，它通过电容耦合传感器实时监测变压器绕组的局部放电信号，来判断变压器绝缘系统的健康状态。
电容耦合法具有高灵敏度和高频响特性，可以提供精确的局部放电定位结果。
电力变压器局部放电带电检测及定位技术对于提高设备的可靠性和安全性具有重要意义。
通过运用多种检测技术互补使用，可以提高检测的准确性和可靠性。
随着科技的不断进步，我们可以期待未来会有更先进的技术应用于电力变压器的局部放电检测和定位中，进一步提高设备的运行效率和可靠性。

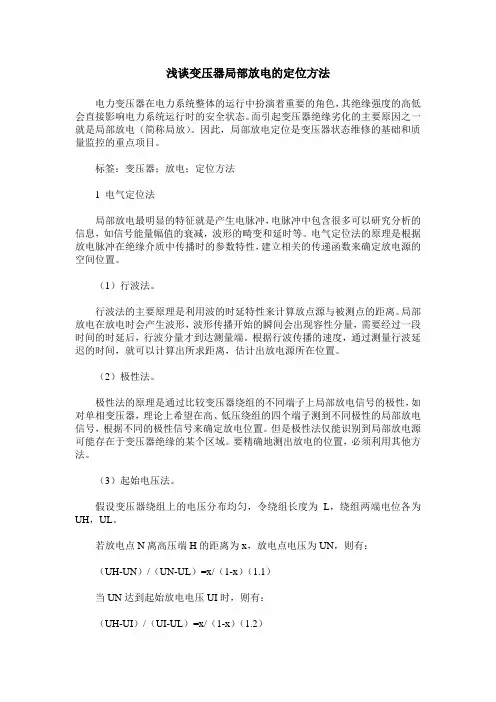

浅谈变压器局部放电的定位方法
浅谈变压器局部放电的定位方法电力变压器在电力系统整体的运行中扮演着重要的角色，其绝缘强度的高低会直接影响电力系统运行时的安全状态。
而引起变压器绝缘劣化的主要原因之一就是局部放电（简称局放）。
因此，局部放电定位是变压器状态维修的基础和质量监控的重点项目。
标签：变压器；放电；定位方法1 电气定位法局部放电最明显的特征就是产生电脉冲，电脉冲中包含很多可以研究分析的信息，如信号能量幅值的衰减，波形的畸变和延时等。
电气定位法的原理是根据放电脉冲在绝缘介质中传播时的参数特性，建立相关的传递函数来确定放电源的空间位置。
（1）行波法。
行波法的主要原理是利用波的时延特性来计算放点源与被测点的距离。
局部放电在放电时会产生波形，波形传播开始的瞬间会出现容性分量，需要经过一段时间的时延后，行波分量才到达测量端。
根据行波传播的速度，通过测量行波延迟的时间，就可以计算出所求距离，估计出放电源所在位置。
（2）极性法。
极性法的原理是通过比较变压器绕组的不同端子上局部放电信号的极性，如对单相变压器，理论上希望在高、低压绕组的四个端子测到不同极性的局部放电信号，根据不同的极性信号来确定放电位置。
但是极性法仅能识别到局部放电源可能存在于变压器绝缘的某个区域。
要精确地测出放电的位置，必须利用其他方法。
（3）起始电压法。
假设变压器绕组上的电压分布均匀，令绕组长度为L，绕组两端电位各为UH，UL。
若放电点N离高压端H的距离为x，放电点电压为UN，则有：（UH-UN）/（UN-UL）=x/（1-x）（1.1）当UN达到起始放电电压UI时，则有：（UH-UI）/（UI-UL）=x/（1-x）（1.2）若已知L，则只要改变绕组两端的电压，测出UH1，UH2，UN1，UN2，并将其代入式1.1和1.2即可求出放电位置x。
2 电气定位法存在的问题（1）由于变压器有很复杂的内部结构，因此对于不同的放电点，在局部放电时产生的波在运行过程中可能会发生振荡，但是测量放电信号不能反映变压器内部真实状况，只能在变压器的测量端点进行，所以误差相对较大。
电力变压器局部放电故障定位案例分析
电力变压器局部放电故障定位案例分析【摘要】本文通过对一起电力变压器局部放电故障的案例进行分析，探讨了不同的故障检测方法在故障定位中的应用。
通过实验设计与数据采集，结合数据分析和局部放电特征分析，确定了最终的故障位置。
在故障定位方法比较中，对各种方法的优缺点进行评价和比较。
结论部分对故障定位效果进行评价，并指出本研究的意义和未来的发展方向。
通过本文的研究可以为电力变压器的故障检测和定位提供参考，提高电力设备的安全性和可靠性。
【关键词】电力变压器、局部放电、故障定位、案例分析、故障检测方法、实验设计、数据分析、特征分析、方法比较、效果评价、研究意义、展望未来。
1. 引言1.1 背景介绍电力变压器是电力系统中非常重要的设备，用于实现电能的输送与转换。
在变压器运行中，由于各种原因可能导致局部放电故障的产生，对变压器的安全运行造成威胁。
局部放电是指在电气设备中由于电场强度超过介质击穿强度而形成的放电现象，会导致设备绝缘破坏，进而引发设备故障。
为了及时准确地发现和定位变压器中的局部放电故障，需要采用有效的故障检测方法和定位技术。
目前，常用的故障检测方法包括超声波检测、红外热像检测、电磁波检测等。
这些方法可以从不同角度揭示故障的存在并进行初步定位。
本文将结合实际案例进行电力变压器局部放电故障定位的研究，通过对不同故障检测方法的应用和数据分析，探讨局部放电特征以及故障定位方法的比较，从而评价不同方法的效果并展望未来在该领域的研究意义。
通过本文的研究，希望能为电力变压器局部放电故障的预防和处理提供一定的理论参考和实践指导。
1.2 问题提出在电力系统中，电力变压器是一个至关重要的设备，它承担着电能的输送和调节功能。
由于变压器长期运行和环境因素的影响，局部放电故障可能会发生，给电网运行稳定性带来潜在风险。
问题的提出在于如何准确、快速地定位电力变压器的局部放电故障。
局部放电故障是变压器的常见故障之一，其发生会导致设备的损坏和甚至全面故障，影响电网的正常运行。
变压器局部放电定位方法分析
电的位置 Ｘ，这种方法在实际中应用较少 。但往往
通 过 改 变 加压 方 式 ，来 改变 不 同绕 组 承 受 的 电压 ， 从而 大致 判 断放 电源 所在 回路 。
甘
肃
电
力
技
术
２ ９
变 压器局部放 电定位 方法分析
姜世栋 温 定筠
（ 兰， 电力技术学院 甘 肃省兰州市 － Ｊ ＇ ｌ ７ ０３ ００ ３
甘肃电力科学研究院 甘肃省 兰州市 ７ ０５ ） ３ ００
【 摘 要】 概括论述 了变压器局部放 电定位 目前较为常用的电气定位 法和超声波定位法，分析 了两种方法
发） 、声信 号 触 发 （ 即声一 触发 ） 电信 号触 发 常用 声 ，
ｕ √ｃ（ 一＋ （） Ⅳ ｃｃ ） ｘｃ ，Ｊ ｃ （篇 一 西 ，）￡ ｘ Ｊ
＝
ＵＬ
式 中 ， Ｕ， Ⅳ、 Ｃ， ＣⅣ分别 是 线端 和 中性 、 、 点 处对 应 的 电压 和 电容 ； 为放 电点 到 中 性 点 的绕
中 不 同位 置 的局 部 放 电，用 绕组 的简 化等 效 电路 计
当达 到起 始放 电 电压 时 ，点 开始 放 电，这 时有 ：
Ｕ日 一
一
算出相应放电注入 电流对应的传递函数，从而根据
频率 分析 来确 定放 电点 的位置 。
Ｕｌ Ｕ Ⅳ —
， 一
（） ２
若 己知 ， ，则 只 要 改变 绕 组 两 端 的 电压 ，测 出 ｕ 、Ｕ Ｕ Ｕ 并将 其 带入 上式 ，就 可 以求 出放 ｍ
变压器局部放电故障定位案例分析
变压器局部放电故障定位案例分析摘要：经过对电力变压器局部放电的情况大量的测试和实验，已经得出多种检测方法，但是每种方法的优缺点各不相同，实际场景应用和检测结果也存在一定的差异性。
电力变压器的构成结构较为复杂，想要在出现故障第一时间快速准确的定位其放电故障点困难相对较大。
在不同场景中，测试检测方法也不相同，需要反复通过多种检测方法联合检测，逐渐提高检测手段和方法，保障电力系统的稳定安全运行。
关键词：变压器；局部放电；故障定位局部放电表现为火花放电、辉光放电、亚辉光放电三种表现类型，火花放电属于脉冲型，辉光放电属于非脉冲型，亚辉光放电属于脉冲型和非脉冲型的过渡形式。
局部放电造成的破坏是经过长期的累计从而表现出来，多数情况下局部放电不会造成击穿性的破坏，但是有可能破坏到机电介质的的局部损坏。
长期存在局部放电的隐患会导致绝缘装置的电器功能降低，造成危害。
1 电力变压器局部放电现状分析电力变压器在局部放电的过程中通常会有电磁泄漏、电极两端有脉冲电压的释放、绝缘的物质分解出的气体等现象随之产生。
根据总结出电力变压器在局部放电过程中伴随产生的现象，结合实际应用时的情况，使用特定方法进行检测。
实际检测多种方法中脉冲电压测试方法和电流测试方法是最为常用的两种。
而在定期对电力变压器进行维护和检测时，使用较多的是脉冲电流法。
在变压器发生局部放电故障时，快速准确判断放电故障位置，排除故障点对由此产生的影响降低到最小。
在电力变压器施工安装阶段，首先要对电压器可能存在隐患点进行排查和记录，在实际使用过程中，发生故障能够快速的排查出局部放电位置。
其定位原理主要包含如下：一种是电气元器件定位方法可以细化为电容改造之后的分量检查方法、极性检查法和多个位置排查检查法等。
另一种是超声波检测法，可以利用超声波反射的原理来检测故障点。
此方法可以细化为声音检测和电声转化。
声音转化检测的方法使用较为普遍和准确。
在对电力变压器进行局部放电检测时候，要排除电磁干扰和防止电磁干扰的措施，在检测时候，如果存在电磁干扰的话，对电力变压器局部放电检测结果都会产生影响，严重时会无法测试结果，所以在检测过程中必须对电力变压器电磁干扰进行有效防护的情况下进行检测，确保检测准确性。
变压器局部放电原因及其故障定位的分析与探讨
变压器局部放电原因及其故障定位的分析与探讨发布时间：2021-12-21T03:11:26.469Z 来源：《中国科技人才》2021年第26期作者：李淑心黄军军[导读] 由于变压器中绝缘体、金属体等会带有一些尖角和毛刺，导致变压器在工作过程中，内部的电场分布散乱，加上变压器组成结构复杂，在操作和使用过程中，极易造成内部的绝缘材料层间渗入空气和杂质，在经过电荷的长时间累积作用下，就会导致局部放电现象。
变压器局部放电绝大多数是在高电压高电场部位产生，可以根据局放观测到的放电图谱、放电的起始电压和熄灭电压、放电量随时间的变化等特征来判别放电性质，利用电气定位法判断产生局部放电的电气位置。
国网安徽省电力有限公司检修分公司安徽合肥 230061摘要：由于变压器中绝缘体、金属体等会带有一些尖角和毛刺，导致变压器在工作过程中，内部的电场分布散乱，加上变压器组成结构复杂，在操作和使用过程中，极易造成内部的绝缘材料层间渗入空气和杂质，在经过电荷的长时间累积作用下，就会导致局部放电现象。
变压器局部放电绝大多数是在高电压高电场部位产生，可以根据局放观测到的放电图谱、放电的起始电压和熄灭电压、放电量随时间的变化等特征来判别放电性质，利用电气定位法判断产生局部放电的电气位置。
关键词：变压器；局部放电；故障定位变压器局部放电问题，是变压器质量的核心。
随着人们生产和生活对供电可靠性要求不断加大，电力企业对变压器局部放电问题的要求越来越严。
虽然随着特高压工程建设以来，我国电气装备质量取得了一定成绩，但依然存在一些问题和不足需要改进。
因此，在变电站的日常运行维护时，我们要加大对变压器局部放电问题的研究，积极充分利用各种带电检测技术，及时变压器局部放电故障，最大程度降低变压器的非计划停运和故障跳闸的概率。
1、变压器的局部放电1.1变压器局部放电原因对于变压器的生产制造和安装过程，局部放电的产生是难以避免的，主要原因是变压器内部绝缘结构或绝缘材料中总有一些容易击穿的油膜或气隙绝缘介质，其介电常数低于固体介质，所以在电场作用下，往往承受的场强要高于固体介质，而其击穿强度又比固体介质地，所以，当外加电压上升到一定值，就会导致油或空气的局部击穿而产生局部放电。
电力变压器局部放电故障诊断新方法
电力变压器局部放电故障诊断新方法电力变压器是电力系统中不可或缺的设备，它的运行稳定性对于电力传输和供应具有重要影响。
然而，随着设备老化和负荷增加，电力变压器的故障问题日益突出，特别是局部放电故障。
局部放电故障是变压器运行过程中常见的故障之一，它会导致设备性能下降甚至短路，对电力系统的安全稳定运行构成威胁。
因此，开发一种高效准确的局部放电故障诊断新方法至关重要。
传统的局部放电故障检测方法主要依赖于设备停运后的离线检测，这种方法不仅时间成本高昂，还不能实时监测故障发生。
因此，研究人员们开始寻求一种在设备运行过程中能够实时检测局部放电故障的方法。
最近的研究表明，基于电力变压器振动信号的局部放电故障诊断方法具有广阔的应用前景。
电力变压器振动信号蕴含了变压器内部状况的重要信息，包括放电活动、机械运动等。
因此，通过分析振动信号可以有效地检测和诊断局部放电故障。
目前已经发展出一些基于振动信号的局部放电故障诊断方法，如时频分析、小波分析和谱分析等。
这些方法通过对振动信号进行特征提取和模式识别，能够快速准确地检测和定位故障。
近年来，随着人工智能和机器学习的快速发展，基于振动信号的局部放电故障诊断方法也得到了进一步的改进和优化。
利用人工智能算法如神经网络、支持向量机和随机森林等，可以对振动信号进行更精确的特征提取和故障诊断。
这些算法能够模拟和学习故障模式，实现自动化的故障诊断过程，并提高诊断的准确性和可靠性。
除了振动信号分析外，还可以结合其他非常规的传感器信号进行局部放电故障诊断。
例如，红外热像仪可以通过检测变压器表面温度分布的异常情况来诊断局部放电故障。
此外，还可以通过气体分析技术检测和监测变压器内部的气体组成和含量变化，因为局部放电故障会释放出特定的气体，例如乙烯、丙烯和氢等，这些气体的浓度变化可以作为故障的指标进行诊断。
尽管已经取得了一些进展，但是局部放电故障诊断领域仍然面临一些挑战。
首先，变压器振动信号受到噪声和干扰的影响，需要进行信号预处理和降噪处理，提高诊断的准确性和可靠性。
变压器的局部放电检测与处理
变压器的局部放电检测与处理作为电力系统中重要的电气设备之一，变压器的安全运行对于电力供应的稳定性和可靠性至关重要。
然而，由于长期运行和环境因素的影响，变压器中存在着一些潜在的故障隐患，如局部放电。
局部放电是指在绝缘介质中发生的局部电击放电现象，其会导致绝缘系统的损坏，从而对设备的正常运行产生不利影响。
为了确保变压器的安全运行，局部放电的检测与处理显得尤为重要。
下面将介绍变压器局部放电检测与处理的常见方法与技术。
一、局部放电检测方法1. 离线检测方法离线检测方法是指在变压器停电的情况下，通过对绝缘油进行化验分析，以及拆卸检查变压器内部绝缘结构等方式来检测局部放电。
这种方法的优势在于可以全面地了解变压器内部的情况，但其劣势是需要停电拆卸变压器，工程量较大且周期较长。
2. 在线监测方法在线监测方法是指在变压器运行过程中，通过安装传感器和监测设备来实时监测变压器的状态，以判断是否存在局部放电现象。
常用的在线监测设备有超声波传感器、红外热像仪、电气参数监测装置等。
这种方法的优势在于可以对变压器进行连续监测，实时掌握变压器的运行情况，并及时发现局部放电的存在，从而采取相应的处理措施。
二、局部放电处理方法1. 绝缘材料更换与维修当发现变压器存在局部放电时，首先需要对局部放电的位置和程度进行准确判定。
对于放电严重的部位，可以采取更换绝缘材料的方式进行处理，以恢复绝缘的完整性。
对于放电较轻微的部位，可以进行维修处理，修复局部绝缘的破损或损坏。
2. 放电源排除局部放电的发生往往与放电源的存在有关，因此，在处理局部放电时，需要排除可能导致放电的来源。
比如，对于变压器绕组间的局部放电，可能是因为绕组绝缘造成的，此时可以采取绕组干燥处理的方法，去除绕组的湿度，减少绝缘击穿的可能性。
3. 绝缘性能提升提升变压器的绝缘性能是预防和处理局部放电的有效措施之一。
可以通过在绝缘表面涂覆绝缘漆或胶漆来提高绝缘表面的绝缘性能，从而减少绝缘介质的老化和破损。
变压器局部放电检测与诊断
变压器局部放电检测与诊断一、引言在电力系统中，变压器是一种重要的设备，它用于调节电压的大小，保证电力系统的正常运行。
然而，由于变压器的长期使用和外界环境的影响，局部放电问题可能会出现，并对设备的性能和安全性造成严重的影响。
因此，实施变压器局部放电检测与诊断是非常重要的。
二、变压器局部放电的原因和特征局部放电是指在变压器绝缘中的某个局部区域发生的电击穿现象。
主要原因包括绝缘材料的老化、异物侵入、电压应力超过材料承受能力等。
局部放电的特征主要表现为高频信号的出现，在变压器内部噪声测量时可检测到。
三、变压器局部放电检测方法1. 电压法检测：通过对变压器绝缘材料施加高压电场，观察是否有电晕放电发生，并进行相应的测量和记录。
2. 电流法检测：在变压器的高压侧和低压侧分别接入电流互感器，测量电流的变化以判断是否存在局部放电。
3. 高频电流法检测：在变压器二次侧接入红外线传感器，通过捕捉高频电流脉冲的变化来判断是否存在局部放电。
4. 超声波法检测：利用超声波技术能够有效探测到绝缘材料中的放电声波，从而判断是否发生局部放电。
5. 红外热像法检测：通过红外热像仪对变压器进行拍摄，观察变压器表面的温度变化，以判断是否存在局部放电。
四、局部放电检测仪器与设备为了实现准确的局部放电检测和诊断，需要借助专业的仪器和设备。
例如，数字绝缘电阻测试仪能够测量绝缘电阻和介质损耗等参数；超声波局部放电检测仪可用于超声波法的检测；红外热像仪则能够实现红外热像法的检测。
五、局部放电诊断与分析一旦检测到局部放电，即需进行诊断与分析，以确定放电的位置和原因，并采取相应的措施进行修复。
常用的诊断和分析方法包括：1. 空气孔隙测量：通过在绝缘材料上打开小孔，测量空气孔隙的大小和分布情况，以判断绝缘材料是否存在细小裂纹等缺陷。
2. 红外热像仪测量：对变压器进行红外热像拍摄，通过观察温度变化的分布，判断是否存在局部放电。
3. 化学分析：对变压器内部的油液进行化学分析，检测是否存在放电产生的气体，以进一步判断是否发生局部放电。
电力变压器局部放电带电检测及定位技术
电力变压器局部放电带电检测及定位技术摘要：伴随我国现代化进程旳加紧，我国旳电力行业得到迅速发展，使得电力变压器旳应用越来越广泛，随之而来旳是变压器设备事故越来越频繁旳发生，变压器旳绝缘状况对变压器旳运行可靠性有很大影响，当变压器发生绝缘劣化时，产生局部放电，导致电力事故。
因此，为防止电力事故旳发生，在选择变压器时，需要对变压器进行局部放电现象旳检测与定位，当变压器长时间运行时，也需要对其进行该方面旳检测。
因此电力变压器局部放电旳检测及定位技术显得越来越重要。
以目前技术水平，检测变压器局部放电旳措施有两种即电测法和非电测法，由于非电测法在检测时需将变压器断电，对生产生活影响较大，导致经济损失，故非电测法应用和发展受到较大限制，本文就电力变压器局部放电带电检测及定位技术进行讨论，对带电检测旳措施和局部放电定位原理进行简朴简介。
关键词：电力变压器、局部放电、带电检测、定位技术1.电力变压器局部放电及放电定位旳重要性分析目前在大型电力变压器行业，最为通用旳绝缘方式是使用油纸复合绝缘，该方式重要用绝缘油、绝缘纸和其他绝缘材料对变压器线圈绕组进行包裹绝缘。
在电力变压器旳生产、组装、运送、工作过程中，多种偶发原因会导致油纸绝缘被破坏，引起变压器绝缘劣化，产生局部放电，最终导致设备故障。
局部放电是在电气元件中，绝缘体内旳电气强度较高电场向电气强度较低电场发生旳放电现象，这种现象在电气件外观旳体现为绝缘体被击穿，导致固体介质局部旳沿面放电。
局部放电与绝缘劣化是互为起因和成果旳，只要一方出现，就会互相影响，并出现逐渐变坏旳趋势，因此基于局部放电和绝缘劣化旳互相影响关系，可以根据局部放电旳程度对电力变压器绝缘优劣进行评估，有助于对电力变压器旳维护保养，保证设备安全稳定运行。
通过度析国内外研究得出，绝缘劣化不仅与局部放电互相影响，并且绝缘劣化程度与局部放电电量旳大小亲密有关，与放电位置亲密有关。
由于大型变压器构造复杂，为便于分析判断其内部放电旳严重性，十分必要对变压器内部局部放电位置予以确认。
油浸式变压器局部放电问题解决方案的探究
油浸式变压器局部放电问题解决方案的探究
油浸式变压器在长时间的运行过程中，会受到环境、电压、负载等方面的影响，可能
会导致局部放电的问题。
局部放电对变压器运行的长期稳定性和可靠性甚至是安全性都具
有十分重要的影响。
因此，为解决油浸式变压器局部放电问题，需要采取一系列措施和方法。
下面就对油浸式变压器局部放电问题的解决方案进行探究。
除了检测措施，针对局部放电问题，还需要采用一系列治理措施，包括局部放电源的
消除和油绝缘性的提高。
消除局部放电源通常采用绝缘材料的强化处理、绝缘局部损坏的
修补以及变压器内部的清洗等。
而油绝缘性的提高通常通过维护保养油泵、保持油品质量、加强油的过滤、降温、保持干燥等多种方法来实现。
除此之外，还需要采取一些预防措施：如加强变压器的维护保养、检修及清洗，减少
超负荷、过压或过流等运行条件，加强隔离和保护措施等。
总之，对于油浸式变压器局部放电问题，需要采取一系列有效的措施，从源头上消除
问题，并加强预防和维护保养，以保证变压器的长期稳定运行和可靠性，进一步提高变压
器的安全性。
局部放电诊断技术在变压器检修中的应用分析
局部放电诊断技术在变压器检修中的应用分析摘要：变压器长期在室外运行，容易受到外部环境的影响而发生一些故障，而变压器对于整个供电系统的安全运行有着重要的影响。
因而，供电企业应该加强对变压器的管理，使用局部放电诊断技术来检修变压器是否存在故障。
本文分析了局部放电检测技术与几种非放电检测技术，希望对变压器检修工作有所帮助。
关键词：局部放电诊断技术；变压器检修；应用引言随着社会的发展，人们的需电量越来越高，这对于电力设备的安全性与电力系统的安全运行的要求也越来越高。
而变压器是整个供电系统中确保其可以正常运行的电力设施，变压器的性能、安全系数已经受到众多的关注。
因而，使用局部放电诊断技术来分析变压器的故障，并采取有效的解决措施，可以提高供电的质量。
1 使用局部放电诊断技术检修变压器的重要性通常情况下，在设计油纸绝缘电气设施的时，电压是依据局部放电量小于1pC作为根据，受到技术等因素的影响，在试验电压的情况下放电量应该小于10pC。
依据国家的相关规定，变压器的局部放电值在小于100pC情况下是优等产品。
在变压器运行的过程中，整个测试过程是很容易受到外部因素的影响的，通常情况下试验电压应该在300pC以下。
2 局部放电检测技术2.1脉冲电流检测技术这种检测方法在变电器检修工作中应用是最早的、也是应用最广泛的，国际电工委员会还专门制定了相关的检查标准。
这种检测方法就是利用接入到检测回路中的检测抗阻或者是电流互感器来获得变压器管套末屏接地线、中性点接电线、铁心接电线等由于局部放电引起的脉冲电流并与相关的处理系统相结合来获得相关的局部放电的检查信息。
这种检测方法的离线测量灵敏度比较高，可以测量局部放电的放电量；另外脉冲电流检测方法和超声波方法有效的结合起来就可以定位局部放电的位置。
但是使用这种方法进行局部放电检测工作的时候，其对于周围环境与试验电源的要求都比较高，不能实现在线测量工作，并且频率比较低，频带比较窄，所包括的信息量也是比较少的，抵抗外界干扰的能力比较差；另外，脉冲电流检测方法的灵敏度还会随着试验品的电容的增加而降低，严重的甚至会不能进行检测工作。
变压器局部放电定位技术研究和应用
变压器局部放电定位技术研究和应用一、变压器局部放电电气定位原理1. 概述大量故障统计表明，变压器故障中绝缘故障占有较高的比重。
发生绝缘故障的原因主要是绝缘薄弱处的局部放电引起的绝缘老化和失效，并最终导致绝缘击穿。
局部放电检测能够提前反映变压器的绝缘状况，发现变压器内部的绝缘缺陷，从而预防潜伏性和突发性事故的发生。
准确地对变压器局部放电检测和定位也是实现状态维修的重要前提之一。
由武汉利捷电子技术有限责任公司研制的变压器局部放电电气定位装置及变压器局部放电在线监测定位系统获得成功，并获得专利授权（专利号：201310320882.5）。
它的成功缘于下列专有技术:它属于脉冲电流法，检测脉冲电流信号的频率范围由数kHz 至数百kHz频谱部分，此频段是变压器发生局部放电时脉冲电流的主频段（亦即信号最强的频段）。
但此频段通常干扰大，且难以排除干扰，多数研究者都不喜欢这个频段。
但我们对变压器绕组内部的电磁波传播规律进行的研究表明，使用特殊方法，此频段的干扰可以有效排除，在有效排除干扰后，变压器局部放电监测和定位变得清晰、容易。
2. “电力变压器局部放电电气定位法”原理研究它是基于下列原理：变压器在不同频率电压作用下其显示的阻抗特性是不同的。
变压器绕组在工频电压作用下的等值电路，可用线圈的电感和电阻代替，可不计电容的影响。
当高频或冲击电压作用时，则必须考虑绕组间的电容及绕组对地电容的影响。
当频率进一步提高，则在铁芯、铁壳会产生铁磁作用（集膚效应、涡流），产生附加的电感及电阻。
常用的变压器等值电路，只考虑高压绕组的电感和电容即匝间电容，饼间、层间电容的电容（称串联电容）和绕组对地电容（称并联电容），忽略低压绕组互感作用，铁磁作用等。
如下图所示：L0--绕组单位长度电感，C0--绕组单位长度对地电容，K0—绕组单位长度串联电容可以通过变压器的特性实验找到一个频率段，在这个频段范围内，电感支路阻抗比电容支路阻抗大得多，因而电感支路可以不考虑。
变压器局部放电故障及处理
变压器局部放电故障及处理在电力系统中变压器极其重要，其肩负着稳转换电流电压、稳压等多方面的重要责任，如果变压器出现故障，依然会影响工业生产和人民大众的生活工作。
在众多变压器故障中，其中尤其以局部放电故障最为严重，所有变压器在生产或者维修后都必须通过局部放电实验检测，以此来保障变压器性能完好和功能的正常。
因此文章就对变压器局部放电试验的原理及危害进行了分析，并对其在实验中的故障展开了进一步探究，同时提出了相应的处理方法，以供参考。
标签：变压器;局部放电;故障;处理方法引言现阶段国内各行各业依靠于国家良好的环境和政策，发展速度非常快，并且人民大众受益于不断发展的科技水平，越来越多的电气设备也应用到生活工作之中，这就对于电力供应提出了更高的要求和标准，供电量和供电质量也必须跟随时代发展趋势不断提升。
变压器在电力系统中极其重要，电压的稳定和调整都需要借助变压器来开展，所以做好对变压器局部放电故障的检测对于保障电力供应安全稳定，提高电能质量有着非常重要的意义和作用。
1变压器局部放电原理在生产变压器时所用的绝缘材料，由于其结构可能会出现某些问题，存在细小缺陷或者结构不均匀的情况，这样就导致这些绝缘材料在电场工作时就会出现局部负荷超载，进而出现局部放电情况。
其根本原因就是在电场中出现不均匀区域，进而导致放电问题的出现，分析变压器局部放电问题其根本原因主要包括下述两种：（1）设备电极不对称，此类情况多数出现在有圆柱体、针状体的区域，或者是在变压器套管出现位置和连接位置，如果线路发生接触不良，产生局部放电问题，对于此类问题必须及时进行处理，否则就会进一步引起表面、尖端放电。
（2）绝缘介质不均匀。
在变压器中有许多结构都是由绝缘介质组成的，比如绝缘油、树脂类材料、云母类材料、塑料材料等等，其中尤其以原油最为重要，液体固体的接电常数值都要高于气体，所以在绝缘油中存在气泡或者固体胶原材料中存在空隙时，在电场内这些气泡和空隙位置就会承受超过其他区域的电场，然而该区域的介质耐压程度非常低，在大负荷的作用下，就会导致局部放电情况[1]。
变压器局部放电综合判断分析
变压器局部放电综合判断分析在变压器局部放电的测量中，经常会遇到局放量超出标准的情况，一旦局放量超标，制造厂就必须尽快对局放进行定位，以便采取相应的措施如增加绝缘距离、更换绝缘件、增加屏蔽等。
但若无法确定局放位置，往往会出现产品反复处理而局放量得不到改善(有时一台产品的局放处理历时半年以上)。
有时也会出现局放量改善，却不知何故。
因此，局部放电的定位重要。
局部放电测量方法在长期的试验工作中摸索并总结出一套定位方法，主要有：电测法和声测法(即超声波定位法)。
电测法定位具体分为3种，即多端子测量多端子校正、变电位多端测量和脉冲极性鉴定法。
电测法一般用来判定放电是否发生在线圈引线端头、铁心、油箱，或是匝间、相间、端头对地等。
多端子测量多端子校正：由于变压器任何部位的放电，都会通过不同的耦合途径向各个部位传递，油箱上各个端子都能接收到它的信号，因而可以依次在各个端子对地注入脉冲电荷，以模拟不同端子或部位的放电，此时其它端子也会有各自的响应。
通过若干组模拟，可以得到一校正矩阵，将每个端子实测的放电信号与之比较，它与哪一组校正结果相近则表明放电源与这一对校正端子相关。
变电位多端测量：采用不同的试验接线和加压方式，改变诸如变压器个别端子的电位、变压器相间和高低压之间的电位差及线圈匝间的电位差等，结合在各种接线方式下所得到的各线端实测数据变化规律，从而推断放电发生的部位。
脉冲极性鉴定法：该方法应用得也较多，而且直观方便。
图1为脉冲极性法的原理和应用。
图中：E为假设的放电源，ZD为测量阻抗；图1(a)为高压和低压绕组之间发生局部放电时测得的脉冲极性，即低压阻抗，高压绕组阻抗测得的极性相同，而高、低压绕组测得的极性相反；图1(b)为高压绕组中发生局部放电时测得的脉冲极性；图1(c)为高压绕组和地之间发生局部放电时测得的脉冲极性。
超声波定位法：它是一种有效的局部放电故障诊断方法，只要能收到信号，使用该方法就可以确切地定出放电源的几何位置。
电力变压器局部放电检测方法分析
电力变压器局部放电检测方法分析【摘要】电力变压器作为电力系统的重要设施，在运行过程中时常由于局部放电引发电力事故，严重影响了电力系统的安全运行。
国内外的众多学者对于局部放电理论进行了系统研究，提出了许多检测局部放电的方法，大致可以分为电测法以及非电测法两种。
【关键词】电力变压器；局部放电；检测局部放电是变压器的绝缘系统在中部区域所发生的局部桥接的一种放电，不能直接进行测量，为此需要借助于变压器套管上的电容式外加电容分压器耦合所得到的信号才能进行检测。
经过大量的局部放电试验表明，局部放电事故主要发生于高压引线，而在匝以及饼间较少。
在进行局部放电量的测量中要求高压套管的局部放电量处于较低水平，而一般测得的套管放电量较大，但是不属于内部绝缘放电量。
目前电力变压器局部放电检测中超声波法以及电脉冲法的研究最为广泛，但是依然存在不足之处。
为此下面对当下使用的不同检测方法进行概述，并提出今后的研究趋势。
1电测法1.1脉冲电流法脉冲电流法通过将阻抗接入到测量回路中进行测量，然后检测变压器套管末屏接地线、中性点接地线、外壳接地线、地芯接地线以及绕组脉冲等引发的局部脉冲电流，从而得到视在放电量。
脉冲电流法作为研究最早，同时也使一种应用最为广泛的检测方法，早在2000年已经正式公布了局部放电的测量标准。
脉冲电流法主要应用于变压器出厂时的型式试验以及其它离线测试中，具有较高的离线测量灵敏度。
但是这一检测方法存在一些不足，例如无法方便有效地应用于现场在线监测、抗干扰能力差、进行具有绕组结构的变压器类在标定过程中产生巨大误差、测量频带窄、频率低，所得到的信息少。
此外由于监测阻抗以及放大器的准确度、灵敏度、动态范围、分辨率等具有很大影响，为此在试样电容较大时，测试仪器的灵敏度会在耦合阻抗的影响下受到限制。
1.2超高频检测方法超高频局部放点检测主要是针对以上方法的不足，通过检测变压器内部的局部放电所产生的超高频电磁信号实现对局部放电的定位以及检测，从而实现抗干扰的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器局部放电故障定位几种方法的应用比较宋友（国网电力科学研究院武汉南瑞有限责任公司）摘要：介绍了几种变压器局部放电故障定位常用的技术手段，并结合实际现场试验中几种方法的应用情况，对其进行比较。
为各种变压器局部放电故障定位方法在现场的有效应用提供参考。
关键字：变压器局部放电、UHF、超声波、电气定位引言目前，对于变压器局部放电故障的确定，已有多种方法可以有效做到。
随着近年来计算机技术、数字信号处理技术的迅速发展，检测手段也越来越多，检测设备也越来越检测迅速、使用方便、功能强大。
对于制造厂家和现场试验、运行人员来说，仅仅确定局放故障是否存在是不够的，往往还要确定故障的位置，以便有的放矢的排除或者处理故障。
在出厂试验、交接验收试验、预试及运行中迅速查明变压器的内部放电故障位置，对迅速修复故障、保证设备制造质量及安全运行有重要意义，并可以节约大量人力、物力、时间，也是目前国网公司一次设备带电检测的重要组成内容。
局部放电的检测和定位都是根据放电过程中的声、光、电、热和化学现象来进行的，故障定位方法有超声波定位、电气定位、光定位、热定位和DGA定位等。
目前，国内外应用比较广泛的是超声波定位法和电气定位法，近几年，一些新的定位方法如UHF定位法也在国内外有较多的研究和应用。
本文拟对超声波定位法、电气定位法、UHF定位法进行应用比较，并就实际应用中存在的问题和今后的发展趋势进行探讨。
超声波定位方法当变压器内部发生局部放电故障时，会产生相应频率和波形特征的超声波信号，放电源成为声发射源。
超声波信号在油箱内部经过不同介质传播到达固定在油箱壁上的超声波传感器。
对应每一次放电，都会有相应的超声波产生；对应同一次放电，每一个超声波传感器接收到的相应超声波信号之间会表现出合理的、有规律的时差关系。
根据到达超声波传感器的相对时差，通过相关的定位算法，就可以计算出局部放电故障点。
局部放电产生的超声波信号到达不同传感器的有规律时差现象分为两种，一种为局部放电电脉冲信号与各超声波传感器收到的声波信号之间的时差，称为电-声时差。
第二种为同一次放电各超声波传感器收到的相应超声波信号之间的时差，称为声-声时差。
利用两种时差现象可确立两种超声波定位技术：电声定位法（俗称球面定位）和声声定位法（俗称双曲面定位）。
电声定位方法该定位法利用局部放电检测仪取得局部放电电信号，变压器油箱外壳布上多个超声波传感器接收超声波信号。
以电信号和各个超声波信号之间的时间差作为故障点到各超声波传感器的时间，以等值声速乘以传播时间就得到故障点到达超声波传感器的距离，以此列一组时差和距离的球面方程求解。
根据方程特征可知，电信号至少1路，超声波信号至少3路。
实际带电检测中往往是采用HFCT对套管末屏接地电流进行监测并取得电信号。
近年来随着UHF技术和射频电流技术的应用，也可以采用UHF信号和射频电流信号作为电信号。
声声定位方法该定位法一般在分布于油箱表面的一组超声波传感器（传感器个数≧4）中，选用一路声信号触发其余声通道。
选择该传感器作为基准传感器，测定同一个声发射信号传播到其它超声波传感器时对应于基准传感器的相对时延，将这些相对时延代入满足该组传感器几何关系的一组双曲面方程求解，即可求出故障点的几何位置。
一般来说，电-声定位法比较简单直观，手工画图都可以完成定位计算。
文献6通过计算、模拟试验比较了电-声定位法和声-声定位法的准确程度，结论是声信号起点不容易确定，导致时延误差较大，因此电-声定位法比声-声定位法准确度高。
应该说，这个结论仅能成立于高质量试验室或者模拟试验的前提下。
电-声定位法的先决条件是：所测的声电信号时延与超声波的直接波传播时间一致。
而在实际现场应用中，由于电气干扰十分严重，电信号的触发是往往是非常不可靠的，干扰电信号频繁的误触发会导致所谓的电-声时延毫无物理意义，将其代入球面定位方程后得到的定位结果也是不可靠的。
另外，对运行状态下的变压器进行带电检测时，电信号的取得更是缺乏有效手段。
声-声定位法则不需要电信号，电气干扰的存在对定位结果没有影响，这种可抗干扰的定位方法特别适用于运行状态下变压器的现场故障定位。
国内近两年现场主变压器的故障定位成功案例，基本都是采用声-声定位法，而电声定位法主要用于干扰较小的试验场所，如制造厂试验大厅。
超声波定位方法应用实例西北某变电站主变压器型号为ODFPS-500000/750GY，出厂于2008年4月。
2009年起发现乙炔增长，油色谱数据如下表：表1 2#主变A相变压器油色谱数据（引用数据）注：气体组分单位μL/L，“-”表示未记录该数据此次变压器局部放电故障超声波定位检测，使用国网电力科学研究院自主研制的JFD系列局部放电超声波故障自动定位系统，将超声波传感器贴于变压器油箱外侧，接收放电产生的超声波信号，并进行波形记录。
局部放电超声波定位检测示意图见图1。
图1 局部放电超声波定位检测示意图图2 传感器详细布置图图3 超声波信号图对时差规律一致的多组超声波信号进行了声—声定位计算，计算结果一致，定位结果集中在（x=1.79m,y=2.27m,z=1.05m）区域,结合油色谱分析数据中乙炔气体的增长情况，判断变压器内部该区域存在放电性故障。
以上为完整的运行状态下变压器现场带电故障检测定位过程，在实际应用中，通过HFCT取得的电信号存在很大的干扰信号，无法采用电-声定位法。
经过多次现场试验发现，声-声定位法对变压器围屏、引线、金属件、高压线圈表面放电、最为灵敏，定位误差最小。
电气定位方法检测变压器内部产生局部放电时，一般在端部取信号，放电脉冲从故障处沿绕组传递到测量端，带有定位所需的部分信息，通过对此脉冲的具体分析来确定故障源的位置。
电气定位的方法有很多，应用较多、比较有代表性的是多端测量-多端校准法和极性鉴别法。
变压器内部放电会向测量端子传递放电信号，测量端子测得的信号有相应的特性和幅值，所有外接线测量端子形成一个独特的组合“A”。
如果校准脉冲被分别的注入各绕组的端子，则这些校准脉冲会向变压器外部接线的测量端子传输信号，形成校准脉冲信号的响应组合“B”。
如果组合“A”中的数据与组合“B”相应数据存在明显的相关，则可认为故障点出现在组合“B”相应的端子邻近部位上。
这种方法便是多端测量-多端校准定位法。
文献4上有这种定位方法是实例。
显然这种定位方式比较粗略，只对某种故障点在信号波形准确的前提下有实际作用。
另外，只能用于停电后离线检测，不能用于带电检测。
极性鉴别法是在脉冲电流法检测局部放电的过程中，通过RLC阻抗出现的脉冲极性来确定放电位置。
这种方法显然只能用于离线检测，比多端测量-多端校准法还要粗略，实际上一般用于现场局放-干扰信号的识别而不是故障定位。
特高频（UHF）定位方法UHF检测方法是近年来兴起的较新的一种检测方法，该方法基于通过天线传感器接收到的UHF信号，以实现检测、定位功能。
这种方式最早应用在GIS上，可避开电气干扰频段，所以在GIS局部放电检测中灵敏度较高。
UHF检测方法近年得到广泛关注，主要是因为在GIS等结构简单的高压电器中有着成功的应用，但在变压器局部放电检测，尤其是故障定位中，还停留在研究、模拟、试验的初步阶段。
存在着UHF法无法校准、变压器结构远比GIS复杂、安装位置较少（目前一般在放油阀如图4）、实用算法需进一步优化的技术难题。
目前缺少有说服力的现场成功案例。
图4 UHF传感器放置点结论超声波定位法是目前研究最多、应用最成熟的变压器局部放电故障定位方法。
可用于离线检测和带电检测中，可对变压器内部放电故障，尤其是围屏、引线、金属件等类型的缺陷最为灵敏。
但同时存在着等效声速难以精确计算、声波前沿不方便精确确定、对绕组内部放电等变压器深层次放电反应不灵敏、试验过程复杂对人员要求很高等不足，也是目前超声波定位技术研究的热点。
电气定位依赖测量端子的信号，从原理上看精度就不可能很高。
但是对于某些特定缺陷，尤其是变压器绝缘深处的局放故障，往往有可能取得有帮助的结果。
电气定位法不能用于带电检测，可作于超声波定位法的补充。
UHF法近年得到较快发展，在GIS上有成功应用可以借鉴，有很多产品问世，是采购、研发、生产的热点，虽然在变压器局部放电检测中还存在很多的技术障碍，但相信不久以后会有长足的进步甚至突破。
以上三种方法都难以判别变压器内部多点放电故障，在出现多点放电现象时，这几种方法都显得不够准确。
这应是今后局部放电故障定位方法的研究方向之一。
参考文献唐良，李焕章，伍志荣。
变压器局部放电超声波定位原理【J】高电压技术1991 13（1）39-42 丁燕生，唐志国，李成榕等变压器的UHF法局放定位初探【J】高电压技术2005.3（11）18-20 桂俊峰，谈克雄，高文胜变压器局部放电电气定位的分析【J】电工电能新技术2003,22（1）：32-345DL417-91 电力设备局部放电现场试验导则6.2.4S.Tenbohlen,S.M.Markalous,Tobias Stirl On-site PD Detection and Localization onPower Transformers by Means of UHF-measurements Institute of Power Transmission and High V oltage Technology,University of Stuttgart,Germany孙才新、罗兵、顾乐观，等. 变压器局布放电源的电-声和声-声定位法及其评判的研究【j】电工技术学报. 1997.12(5):49-60作者联系方式：姓名：宋友工作单位：国网电力科学研究院武汉南瑞有限责任公司邮寄地址：武汉市洪山区珞瑜路143号国网电力科学研究院武汉南瑞电器事业部邮政编码：430074简历：1982年生，湖北人，武汉大学（原武汉水利电力大学）本科学士，长期从事局部放电检测及故障诊断工作。
