综合布线--施工技术交底记录

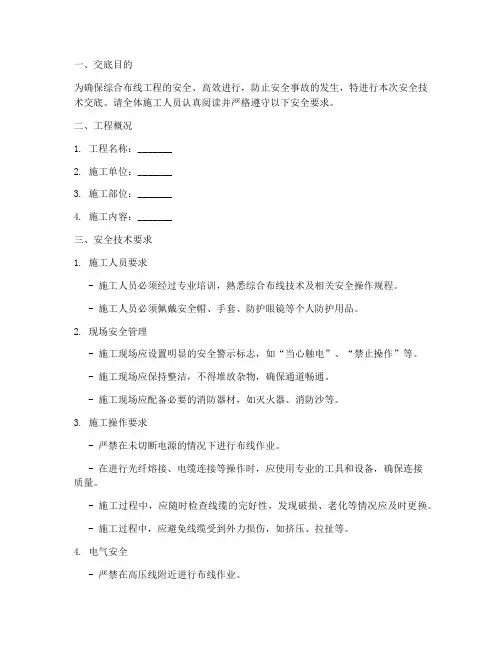

综合布线的安全技术交底模板
一、交底目的为确保综合布线工程的安全、高效进行，防止安全事故的发生，特进行本次安全技术交底。
请全体施工人员认真阅读并严格遵守以下安全要求。
二、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工部位：_______4. 施工内容：_______三、安全技术要求1. 施工人员要求- 施工人员必须经过专业培训，熟悉综合布线技术及相关安全操作规程。
- 施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。
2. 现场安全管理- 施工现场应设置明显的安全警示标志，如“当心触电”、“禁止操作”等。
- 施工现场应保持整洁，不得堆放杂物，确保通道畅通。
- 施工现场应配备必要的消防器材，如灭火器、消防沙等。
3. 施工操作要求- 严禁在未切断电源的情况下进行布线作业。
- 在进行光纤熔接、电缆连接等操作时，应使用专业的工具和设备，确保连接质量。
- 施工过程中，应随时检查线缆的完好性，发现破损、老化等情况应及时更换。
- 施工过程中，应避免线缆受到外力损伤，如挤压、拉扯等。
4. 电气安全- 严禁在高压线附近进行布线作业。
- 严禁使用非标准、劣质的电缆和连接器件。
- 严禁在未接地的情况下进行布线作业。
5. 高空作业安全- 高空作业人员必须经过专业培训，取得相应资质。
- 高空作业时，必须系好安全带，并使用安全绳。
- 高空作业平台应牢固可靠，必要时进行加固。
四、应急预案1. 触电事故- 发现触电事故，立即切断电源，对伤者进行心肺复苏等急救措施。
- 立即通知急救部门，并保护好现场。
2. 火灾事故- 发现火灾，立即使用灭火器进行灭火。
- 立即通知消防部门，并组织人员疏散。
3. 高空坠落事故- 发现高空坠落事故，立即进行现场救援。
- 立即通知急救部门，并保护好现场。
五、交底人及日期1. 交底人：_______2. 交底日期：_______六、接受人1. 项目部管理人员：_______2. 技术质量部：_______3. 安全环保部：_______4. 工程管理部：_______5. 物资部：_______6. 分包单位管理人员：_______7. 施工负责人：_______七、注意事项1. 施工人员必须严格按照安全技术要求进行施工。
弱电综合布线施工技术交底
弱电综合布线施工技术交底一、引言弱电综合布线是现代化建筑中不可或缺的重要组成部分。
在建筑项目中，弱电布线的质量直接关系到建筑物通信、安全监控、网络传输等系统的正常运行。
因此，对弱电综合布线施工技术的交底显得尤为重要，只有掌握了正确的施工技术，才能保证工程的质量。
二、弱电综合布线施工技术概述1. 弱电综合布线的定义弱电综合布线是指在建筑物中对各类弱电系统进行布线，包括但不限于电视传输、电话线、室内网络、安防监控等系统。
2. 弱电综合布线的分类弱电综合布线可以根据其功能和应用进行分类，主要可以分为以下几类：电视传输系统、电话线布线系统、室内网络布线系统、安防监控布线系统、音频传输系统等。
3. 弱电综合布线的施工要求在进行弱电综合布线施工时，需要严格遵循以下要求：- 符合相关国家规范和标准；- 尽量避免强电干扰；- 根据需求进行合理布线，考虑布线路径和布线长度；- 采用合适的布线材料和设备；- 进行必要的测试和验收。
三、弱电综合布线施工技术交底的内容1. 弱电综合布线的工程方案在交底过程中，需要详细介绍弱电综合布线的工程方案，包括布线路径、布线长度、布线材料选用等内容。
同时，还需说明和解释针对不同系统的布线方案和特殊要求。
2. 弱电综合布线的施工流程交底中，需要详细讲解弱电综合布线的施工流程，包括准备工作、布线路径规划、布线材料准备、布线设备安装等内容。
同时，还需指导施工人员如何进行现场布线、接线、标识等操作步骤。
3. 弱电综合布线的质量控制弱电综合布线的质量控制是施工的重要环节。
在交底中，需要说明施工中的质量控制要点，包括合格材料的选用、正确的接线操作、测量和测试的方法等。
4. 弱电综合布线的安全措施施工过程中，需要特别强调安全措施。
交底时，要详细交代施工人员在弱电综合布线过程中应遵守的安全规定，如佩戴安全帽、穿戴防护手套等。
5. 弱电综合布线的验收标准在交底中，还需说明弱电综合布线的验收标准和方法，包括对布线质量、设备运行状态和接线连接等的验收方法和要求。
智能建筑综合布线及安全防范技术系统分项工程施工技术交底记录
///第一章、施工管线预埋、敷设要求管路敷设时，管路弯曲处不应有褶皱、凹穴和裂缝现象。
弯曲程度不应大于管外径的1/10，弯曲半径不应小于管外径6倍。
管入盒、箱、桥架处管口应平整、无毛刺。
管口露出箱盒应小于5mm，用锁母固定，接地处应跨接良好。
管口露出锁母的丝扣2—4扣，并应一管一孔，孔的大小应与管径相吻合，管道连接处清洁、美观，电气连接牢靠、严密。
（1）管路超过下列长度时应加防水防暴接线盒，无弯时30m，一个弯时20m，两个弯时15m，三个弯时8m。
如无法加接线盒时，应将管径加大一号。
（2）铁制箱、盒严禁用电、气焊开孔，必须用专用开孔器开孔。
（3）弱电系统的配线原则上可采用同槽分离方式敷设，但电压大于65V以上的辅助供电回路应另管敷设。
特别是视频信号线与动力线之间应有良好屏蔽和隔离，防止信号窜扰和电磁干扰。
（4）视频线长度不够，需接头时，采用专用对接接头连接，屏蔽线的屏蔽层与上位机及下位机要有可靠接地，接地电阻≤4Ω。
（5）设备接线时接头必须上焊锡再接入端子。
开关件安装，其固定必须稳固、牢靠，高度按规定标准，并保证横平、竖直。
（6）线缆敷设时，必须在电缆盘上方放出并保持松弛弧行。
放线过程中线缆严禁打小圈，螺旋波浪等现象，视频线中间如要接头需专用电缆头连接，多股线与设备使用铜线鼻进行连接。
（7）设备处导线连接时应根据实际情况留有足够的余量，导线两端按图纸提供的线号标签进行标识，根据编号进行端子接线。
（8)地下室汽车库监控配管须用红外线定位成直线敷设，管卡宜1.0米设一个，敷设在风管、桥架上的顶面上。
（9）室外管井盖做成草坪井盖，不影响景观效果。
（10）室外管采用PE管，壁厚需达到规范要求。
第二章、设备安装要求+监控设备安装+在安装前摄像机应注意以下几点：1、摄像机的位置需根据物业要求进行准确定位；2、室外需有36台摄像机监控，确保每个角落监控到。
年 月 日年 月 日年 月 日智能建筑综合布线及安全防范技术系统分项工程施工技术交底记录交 底 内 容签名：签名：签名：接受人单位o 施工o审批人（项目专业技术负责人）交底人[项目专业工长（施工员）或质检员]接受人（施工班组长及班组人员）施工依据文件名称及编号《智能建筑工程施工规范》GB 50606-2010质量验收依据文件名称及编号《智能建筑工程施工规范》GB 50606-2010审批人单位o 施工o 分包交底人单位o 分包o分包单位/项目负责人/项目技术 负责人/分部/子分部 （或系统/子系统）XXX施工单位XXX 项目负责人XXX 项目技术 负责人XXX GD-C1-328单位（子单位）工程名称XXX。

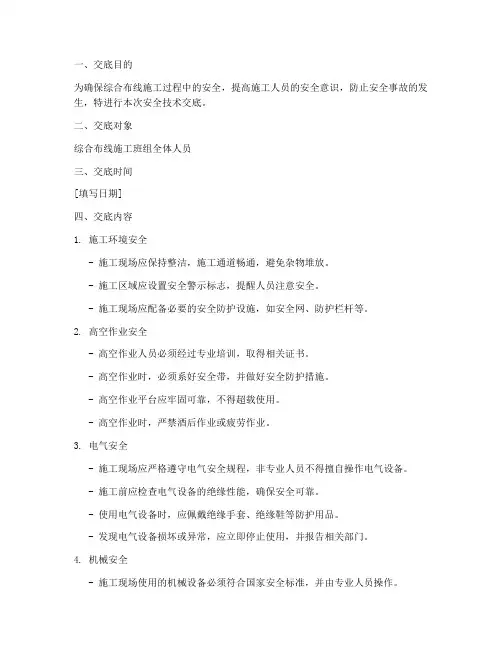

综合布线工人安全技术交底模板
一、交底目的为确保综合布线施工过程中的安全，提高施工人员的安全意识，防止安全事故的发生，特进行本次安全技术交底。
二、交底对象综合布线施工班组全体人员三、交底时间[填写日期]四、交底内容1. 施工环境安全- 施工现场应保持整洁，施工通道畅通，避免杂物堆放。
- 施工区域应设置安全警示标志，提醒人员注意安全。
- 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
2. 高空作业安全- 高空作业人员必须经过专业培训，取得相关证书。
- 高空作业时，必须系好安全带，并做好安全防护措施。
- 高空作业平台应牢固可靠，不得超载使用。
- 高空作业时，严禁酒后作业或疲劳作业。
3. 电气安全- 施工现场应严格遵守电气安全规程，非专业人员不得擅自操作电气设备。
- 施工前应检查电气设备的绝缘性能，确保安全可靠。
- 使用电气设备时，应佩戴绝缘手套、绝缘鞋等防护用品。
- 发现电气设备损坏或异常，应立即停止使用，并报告相关部门。
4. 机械安全- 施工现场使用的机械设备必须符合国家安全标准，并由专业人员操作。
- 操作机械设备前，应仔细阅读操作说明书，了解设备性能和操作方法。
- 操作机械设备时，严禁操作人员站在设备上或跨越设备。
- 机械设备作业时，应设置警示标志，防止他人误入。
5. 材料安全- 施工材料应按照设计要求和质量标准选用，严禁使用不合格材料。
- 施工材料堆放应整齐有序，不得占用消防通道和安全出口。
- 材料搬运过程中，应采取安全措施，防止材料滑落或砸伤人员。
6. 个人防护- 施工人员应穿戴符合要求的个人防护用品，如安全帽、工作服、防护眼镜等。
- 高温、高空作业时，应佩戴相应的防护用品。
- 施工人员应遵守施工现场的规章制度，不得擅自离岗。
五、安全注意事项- 施工人员应严格遵守安全操作规程，不得违章作业。
- 施工过程中应密切注意现场安全状况，发现安全隐患及时报告并采取措施消除。
- 施工人员应积极参加安全教育培训，提高安全意识和自我保护能力。
综合布线技术交底
2.2.4.2箱体（柜架”卜壳表面应平整、不变形并无裂损、发翘、发潮、锈蚀现象。
箱体（柜架）表面涂层应完整无损，无挂流、裂纹、起泡、脱落和划伤等缺陷，箱门开启、关闭或外罩装卸灵活。
整体应密封防尘和防潮。
2.2.4.3箱内的接续模块或接线端子及零部件（配件）应装配齐全（或符合设计、合同要求）。
2.2.4.4配线设备的各项电气性能指标，包括机架外壳接地装置等，均应符合现行国家标准。
2.2.5测试仪表和工具的检验应符合下列规定：2.2.5.1应事先对工程中需要使用的仪表和工具进行测试或检查，缆线测试仪应附有检测机构的证明文件。
2.2.5.2测试仪表应能测试相应布线等级的各种电气性能及传输特性，其精度应符合相应要求。
测试仪表的精度应按相应的鉴定规程和校准方法进行定期检查和校准，经过计量部门校验取得合格证后，方可在有效期内使用，并应符合下列规定：①测试仪表应具有测试结果的保存功能并提供输出端口：②可将所有存贮的测试数据输出至计算机和打印机，测试数据不应被修改；③测试仪表应能提供所有测试项目的概要和详细的报告；④测试仪表家提供汉化的通用人机界面。
施工前对剥线器、光缆切断器、光纤熔接机、光纤磨光机、光纤显微镜、卡接工具等电缆或光缆的施工工具应进行检查，合格后方可在工程中使用。
电缆及光纤布线系统的现场测试仪表除符合上述之规定外，尚应符合表&3.1的规定并能向下兼容。
2.3主要机具2.3.1施工机具：电焊机、切割机、剥线钳、打线钳、光纤熔接机、对讲机等。
2.3.2测试机具：线缆认证测试仪、万用表、示波器、低频信号发生器等。
2.4技术准备2.4.1施工图纸齐全。
2.4.2施工方案编制完毕并经审批。
2.4.3施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的施工前培训及安全、技术交底。
四、施工工艺4.1施工工艺流程线槽、桥架敷设一电缆敷设一信息插座模块安装一配线架（机柜）安装一接地一光缆接续（连接）一系统测试4.2信息插座模块安装4.2.1信息插座模块、多用户信息插座、集合点配线模块安装位置和高度应符合设计要求。
综合布线安全技术交底记录模板
---工程名称： [请填写工程名称]编制人： [请填写编制人姓名]交底人： [请填写交底人姓名]交底对象： [请填写交底对象，如：施工队伍、监理人员等]交底日期： [请填写交底日期]一、技术要求1. 工程概述：- 简述工程背景、规模、布线系统类型（如：建筑群综合布线、智能楼宇布线等）。
- 明确工程中涉及的综合布线系统包括哪些部分（如：传输系统、工作区子系统、水平子系统、垂直子系统、设备间子系统、管理子系统等）。
2. 安全规范与标准：- 引用相关的国家标准、行业标准，如《建筑与建筑群综合布线系统工程设计规范》等。
- 明确施工过程中应遵循的安全操作规程。
3. 材料设备要求：- 详细列出所需材料的规格、型号、数量，如：对绞电缆、光缆、光纤连接头、光纤耦合器、交接箱、机柜、配线架、信息插座等。
- 确保所有设备材料符合国家相关质量标准，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。
4. 施工准备：- 施工现场的安全防护措施，如：安全围栏、警示标志、安全通道等。
- 施工人员的培训与资质要求。
- 施工现场的安全管理制度。
二、安全技术交底1. 施工人员安全意识：- 强调安全施工的重要性，提高施工人员的安全意识。
- 对施工人员进行安全操作规程培训。
2. 施工现场安全措施：- 防火、防爆措施：施工现场应配备消防器材，禁止使用明火。
- 高处作业安全：高处作业时，必须系好安全带，使用安全防护措施。
- 电气安全：施工过程中，严格遵守电气安全规程，防止触电事故。
- 机械安全：使用机械设备时，确保设备完好，操作人员熟悉操作规程。
3. 施工过程中的风险识别与控制：- 对施工过程中可能存在的危险源进行识别，如：高处坠落、物体打击、触电等。
- 制定相应的风险控制措施，确保施工安全。
4. 应急处理措施：- 针对可能发生的突发事件，如：火灾、触电等，制定应急预案。
- 确保施工人员掌握应急处理方法，提高应急处置能力。
三、施工质量要求1. 施工质量标准：- 引用相关国家标准、行业标准，如《建筑与建筑群综合布线系统工程验收规范》等。
综合布线安全__技术交底模板
一、工程概况1. 工程名称：_________________________2. 工程地点：_________________________3. 施工单位：_________________________4. 施工时间：_________________________5. 项目负责人：_________________________二、技术要求1. 布线系统标准：根据《综合布线系统工程设计规范》（GB 50311-2016）执行。
2. 材料要求：- 对绞电缆、光缆、光纤连接头、光纤耦合器等传输设备应符合国家相关标准。
- 机房部分设备如交接箱、机柜、配线架、配线模块、跳线等应符合设计及合同要求。
- 终端部分设备如信息插座、米纤插座、8位模块式通用插座、多用户信息插座等应符合国家相关标准。
- 镀锌材料如镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓等应符合国家相关标准。
- 其他材料如接线盒、地面插座、塑料线槽及其附件应符合国家相关标准。
三、施工准备1. 技术准备：- 施工人员应熟悉相关施工规范和操作规程。
- 施工现场应配备必要的施工工具和设备，如煨管器、液压开孔器、钢锯、电工组合工具、拉铆枪、手电钻、台钻、高凳等。
- 施工现场应配备必要的测试工具，如网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、XF尺、小线、线坠等。
2. 人员准备：- 施工人员应经过专业培训，了解综合布线系统的安装和维护知识。
- 施工人员应熟悉施工现场的安全操作规程，确保施工安全。
四、施工步骤及注意事项1. 施工步骤：- 按照设计图纸进行现场放线，确保线路的准确性和合理性。
- 安装线槽、线管等布线设备，确保其固定牢固，无松动。
- 按照规范进行电缆、光缆的敷设，确保线路整洁、无扭曲。
- 进行接续和测试，确保线路连接正确，性能达标。
2. 注意事项：- 施工过程中应严格按照操作规程进行，确保施工质量。
- 施工现场应保持整洁，防止杂物堆积。
综合布线工程安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工时间：____________________5. 施工负责人：____________________二、安全技术措施1. 人员安全- 施工人员必须经过专业培训，熟悉综合布线工程的安全操作规程。
- 施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
- 施工现场应设置安全警示标志，明确危险区域和注意事项。
2. 材料与设备安全- 所有施工材料必须符合国家标准，并经检验合格。
- 施工过程中使用的电气设备应定期检查，确保绝缘良好，无漏电现象。
- 光缆、电缆等线缆应妥善包装，避免损坏。
3. 施工现场安全- 施工现场应保持整洁，不得堆放杂物，确保通道畅通。
- 施工现场应设置临时围栏，防止非施工人员进入危险区域。
- 高处作业时应搭设脚手架，并设置防护栏杆，作业人员必须系好安全带。
4. 施工操作安全- 施工操作前应仔细阅读操作规程，确保正确执行。
- 使用电动工具时，必须确保接地良好，防止触电事故。
- 线缆敷设过程中，应避免损坏地面设施，如管道、电缆等。
- 线缆接头应牢固，防止松动或脱落。
三、施工流程与注意事项1. 施工流程- 施工前应进行现场勘查，了解现场环境，制定施工方案。
- 根据施工方案，进行材料、设备的准备。
- 按照施工顺序，依次进行线缆敷设、接头制作、测试等工序。
- 施工完成后，进行系统测试，确保布线质量。
2. 注意事项- 施工过程中，应严格按照设计图纸进行布线，不得随意改动。
- 线缆敷设应保持整齐、美观，便于维护。
- 施工过程中，应做好现场记录，以便后期查阅。
- 施工完成后，应进行系统验收，确保工程质量。
四、应急处理措施1. 触电事故- 立即切断电源，将触电人员救出。
- 对触电人员进行急救，如心脏骤停，立即进行心肺复苏。
综合布线安全技术交底模板
一、交底对象1. 施工单位全体施工人员2. 施工单位技术管理人员3. 施工单位安全管理人员二、交底目的为确保综合布线工程的安全施工，提高施工人员的安全意识，预防安全事故的发生，特制定本安全技术交底。
三、工程概况1. 工程名称：_______2. 工程地点：_______3. 施工单位：_______4. 施工时间：_______四、安全技术交底内容1. 施工现场安全管理（1）施工人员进入施工现场必须佩戴安全帽，高空作业人员必须系好安全带。
（2）施工现场必须设置安全警示标志，确保施工区域安全。
（3）施工现场严禁酒后作业、疲劳作业，确保施工人员身体健康。
（4）施工现场严禁无关人员进入，确保施工安全。
2. 材料设备管理（1）施工材料必须符合国家相关标准，严禁使用不合格材料。
（2）施工设备必须定期检查、保养，确保设备正常运行。
（3）施工现场材料堆放整齐，不得占用消防通道。
3. 施工工艺（1）施工前，施工人员必须熟悉施工图纸，了解工程特点。
（2）施工过程中，严格按照施工规范进行操作，确保工程质量。
（3）施工过程中，注意电缆、光缆的保护，防止损坏。
4. 电气安全（1）施工人员必须具备电工操作资格，方可进行电气作业。
（2）施工过程中，严禁私拉乱接电线，确保用电安全。
（3）施工结束后，对电气设备进行验收，确保无安全隐患。
5. 光纤安全（1）光纤施工过程中，注意保护光纤，防止损坏。
（2）光纤连接头必须使用专用工具，确保连接质量。
（3）光纤熔接过程必须严格按照操作规程进行，防止火灾事故。
6. 通风、防尘（1）施工现场必须保持良好的通风，确保施工人员呼吸新鲜空气。
（2）施工过程中，注意防尘措施，防止呼吸道疾病。
五、安全技术交底责任人1. 施工单位项目负责人2. 施工单位技术负责人3. 施工单位安全负责人六、安全技术交底要求1. 施工单位必须将本安全技术交底内容传达到所有施工人员。
2. 施工单位必须定期对施工人员进行安全技术培训，提高安全意识。
建筑智能化施工安全交底记录(综合布线系统)
6、在高空作业时，（2.5米以上）要正确佩戴牢固无损的安全带，被挂点要牢固可靠，安全带实行高挂低用，严禁在高处向下抛物。
7、使用人字梯时，必须垫平放稳，两梯脚与地面的夹角应不大于60度，且两梯面应用挂钩或索具接牢，不允许两人或两人以上在同一张人字梯上作业。使用单面梯时，低脚与地面的角度应不小于45度，在梯上操作时，地面应有专人配合和监护，严禁借身体来缩短与施工点的水平距离，把重心移至人字梯外，操作时应用绊位人字梯档。
二、技术内容详见附件
技术负责人
交底人
接受人
施工安全、技术交底记录2015年月日
2、进入施工现场必须正确戴好安全帽，系紧帽带，在施工过程，严禁脱帽解，严禁穿拖鞋，带钉易滑鞋、高跟鞋、短裤、短衫等上班。严禁酒后上班。
3、施工前，应检查周围环境是否符合安全生产要求，劳动保护用户是否完好，如发现危及安全工作的因素，应立即向技安部门或施工负责人报告，清除不安全因素后，方能进入工作。
4、各专业交叉施工过程中，应按指定的现场道路行走，不能从危险区域通过，尽可能地避开土建塔吊物运行轨迹，不能在吊物下通过、停留。要注意与运转着的机械保持一定的安全距离。
工程名称
百寰国际商场
分部工程
建筑智能化
Hale Waihona Puke 子分部工程08综合布线系统
分项工程
01桥架、缆线敷设和终接
02机柜、机架、配线架的安装
03信息插座和光缆芯线终端的安装
交底内容:
为确保安全生产和施工质量,杜绝一切不安全事故和质量事故的发生.结合本工程施工特点,特作如下安全技术交底。
建筑智能化施工技术交底记录(综合布线系统)
综合布线系统技术交底内容：一、一般规定1.1、电力线缆的信号线缆严禁在同一线管内敷设；二、施工准备2.1、施工前应将各系统的桥架、线管进行综合布置、安排，经深化设计后应绘制智能化系统施工图，并经业主、监理、设计及施工各方共同会审批准后实施。
2.2、施工单位应配合工程总包单位和设计单位完成各专业综合管路布排设计（强电/弱电线管、桥架、消防管、水管、风管），减少混乱现象。
2.3、材料准备应符合下列规定：2.3.1桥架、线管、线缆规格和型号应符合设计要求，并应有合格证、检测报告。
2.3.2桥架、线管部件应齐全，表面光滑、涂层完整、无锈蚀。
2.3.3金属导管应无裂纹、毛刺、飞边、砂眼、气泡等缺陷，且壁厚应均匀，管口应平整；绝缘导管及配件应完好、表面应有阻燃标记。
2.3.4线缆应进行通、断及线间绝缘检查。
说明：材料进场验收首先是感观检查，包括尺量、称重、敲击；其次检查质量证明文件，包括质量合格证、检测报告等，质量证明文件要纳入工程技术文档；检验工作应有施工单位和监理工程师参加，并经监理工程师确认，检验结论要有书面记录。
三、桥架、管路安装3.1、桥架安装应符合下列规定：（文后附桥架及桥架和金属管安装示意图）3.1.1桥架切割和开孔断面处，应采取防腐措施；3.1.2桥架应平整、无扭曲变形，内壁无毛刺，各种附件应安装齐备，紧固件的螺母应在桥架外侧，桥架接口应平直、严密，盖板应齐全平整；3.1.3桥架经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处应设置补偿装置，保护地线和桥架内线缆应留补偿余量。
直线段每超过50米设置20mm-30mm的伸缩缝；3.1.4桥架与盒、箱、柜连接处应采用抱脚和翻边连接，并应用螺丝固定，末端应封堵；3.1.5水平桥架底部与地面垂直距离不应小于2.2m，顶部距楼板不应小于0.3m，与梁的距离不应小于0.05m，桥架与电力电缆间距不宜小于0.5m；3.1.6桥架与各种管道平行和交叉时，其最小净距应符合现行国家标准《建筑电气工程施工质量验收规范》GB50303-2002第12.2.1-2的规定；3.1.7敷设在竖井内和穿越不同防火分区的桥架及管路孔洞，应有防火封堵；3.1.8弯头、三通等配件，宜采用桥架生产厂家制作的成品，不宜在现场加工制作；3.2、支吊架安装应符合下列规定：3.2.1支吊架安装直线段间距宜为1.5～2.0m，同一直线段上的支吊架间距应均匀；3.2.2在桥架端口、分支、转弯处不大于0.5m内，应安装支吊架；3.2.3支吊架应平直且无明显扭曲，焊接应牢固且无显著变形、焊缝应均匀平整，切口处应无卷边、毛刺；3.2.4支吊架采用膨胀螺栓连接时固定应牢固，且应配装弹簧垫圈；3.2.5支吊架应做防腐处理；3.2.6支吊架一般采用通丝吊杆或角钢制作。
综合布线系统安装技术交底
综合布线系统安装技术交底表C13技术交底记录工程名称交底部位工程编号日期交底内容：综合布线系统安装1范围本工艺标准适用于建筑物内楼宇自动化掌控用综合布线系统安装丁程。
2施工准备2.1材料要求：2.1.1对绞电缆和光缆型号规格、程式、形式应符合设计的规定和购销合同的规定。
电缆所附标志、标签内容应齐全、清楚。
电缆外护套须完整无损，电缆应附有出厂质量检验合格证，并应附有本批量电缆的性能检验报告（注：电缆标志内容：在电缆的护套上约以lm的间隔标明生产厂厂名或及电缆型号规格，必要时还标明生产年份。
标签内容：电缆型号规格，生产厂厂名或专用标志，制造年份、电缆长度）。
2.1.2钢管（或电线管）型号规格，应符合设计要求，壁厚均匀，焊缝均匀，无劈裂，砂眼，棱刺和凹扁现象。
除镀锌管外其它管材需预先除锈刷防腐漆（现浇混凝土内敷钢管，可不刷防腐漆，但应除锈）。
镀锌管或刷过防腐漆的钢管外表完整无剥落现象，并有产品合格证。
2.1.3管道采纳水泥管块时，应符合邮电部《通信管道工程施工及验收技术规范》（YDJ39一90）中相关规定。
2.1.4金属线槽及其附件：应采纳经过镀锌处理的定型产品。
其型号规格应符合设计要求。
线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象，并应有产品合格证。
2.1.5各种镀锌铁件表面处理和镀层应均匀完整，表面干净，无脱落、气泡等缺陷。
2.1.6接插件：各类跳线、接线排、信息插座、光纤插座等型号规格，数量应符合设计要求，其发射、接收标志明显，并应有产品合格证。
2.1.7配线设备，电缆交接设备的型号规格应符合设计要求，光电缆交接设备的编排及标志名称应与设计相符。
各类标志名称统一，标志位置正确、清楚。
并应有产品合格证及相关技术文件资料。
2.1.8电缆桥架、金属桥架的型号规格、数量应符合设计要求，金属桥架镀锌层不应有脱落损坏现象，桥架应平整、光滑、无棱刺，无扭曲、翘边、铁损变形现象，并应有产品合格证。
2.1.9各种模块设备型号规格、数量应符合设计要求，并应有产品合格证。
(完整版)综合布线系统工程技术交底记录
综合布线系统工程技术交底记录图1 光缆在杆上预留、保护示意图（单位： cm）光缆在经过十字形吊线连接或丁字形吊线连接处，光缆的弯曲应圆顺，并符合最小曲率半径的要求,光缆的弯曲部分应穿放聚乙烯管加以保护，其长度约为30cm左右，如图2所示。
图2 光缆在十字吊线处保护示意图架空光缆在接头处的预留长度应包括光缆接续长度和施工中所需的消耗长度等，一般架空光缆接头处每侧预留长度为6~10m。
如在光缆终端设备处终端时，在设备一侧应预留光缆长度为10~20m.在电杆附件的架空光缆接头，它的两端光缆应各做伸缩弯，其安装尺寸和形状如图3所示。
图3 在电杆附件架空光缆接头安装图（单位：cm）两端的预留光缆应盘放在相邻的电杆上,固定在电杆上的架空光缆接头及预留光缆的安装尺寸和形状如下图4。
架空光缆在布放时,由于光缆本身的韧性，不可能没有自然弯曲。
因此也应预留一些长度，一般每公里约增加5m。
其余留长度根据设计要求确定。
图5 在电杆上架空光缆接头及预置光缆安装（单位:cm)错误!光缆挂钩的程式应光缆外径选用，见下表5中的规定。
光缆挂钩间距一般为500mm。
表5 光缆挂钩程式按光缆外径选用表（单位：mm)光缆外径32以上25~3219~2413~1812以下光缆挂钩程6555453525式错误!管道光缆或直埋光缆引上后，与吊挂式的架空光缆相连接时，其引上光缆的安装方式和具体要求如下图5所示。
光缆接头的位置应根据设计中的规定办理。
图5 引上光缆安装及保护（单位：cm)错误!架空光缆线路与建筑物、树木的最小间距，见下表6序号其他建筑物、树木名称与架空光缆线路平行时与架空光缆线路交越时垂直净距备注垂直净距备注1市区街道 4.5最低缆线到地面5。
5最低缆线到地面2胡同（街坊中区内道路）4.0最低缆线到地面5。
0最低缆线到地面3铁路3。
0最低缆线到地面7。
0最低缆线到地面4公路3。
0最低缆线到地面5.5最低缆线到地面5土路 3.0最低缆线到地面4。
综合布线系统工程技术交底记录
综合布线系统工程技术交底记录一、项目背景:综合布线系统工程是指在建筑物内为各类信息设备提供高速、可靠、安全的通信网络的工程。
该项目将涉及到线缆的选择与敷设、机柜的安装与管理、网络设备的配置与管理等一系列工作。
为了确保工程顺利进行，特此进行技术交底。
二、布线系统设计方案：1.线缆选择与敷设：对于局域网应用来说，常用的线缆有双绞线、光纤和同轴电缆。
根据具体需求，选择合适的线缆进行敷设工作，光纤适用于需要高速传输和远距离传输的场合，而双绞线适用于传输距离相对较短的场合。
在敷设线缆时，需遵循规范进行标准化敷设，并做好管理。
2.机柜的安装与管理：机柜是综合布线系统中重要的组成部分，用于安装和管理各种网络设备。
在机柜的选择上，要考虑到设备数量和机柜的大小匹配，同时要保证机柜的散热性和可靠性。
在机柜的安装过程中，要确保机柜固定可靠，接地良好，并留出足够的通风空间。
3.网络设备的配置与管理：网络设备包括交换机、路由器、网关等。
在设备的配置上，需要根据具体需求进行合理设置，包括网络拓扑结构、IP地址规划、VLAN划分等。
在设备管理方面，需要定期进行设备的巡检和维护，确保设备的正常运行，包括软件的更新、故障的处理等。
三、工程实施方案：1.材料准备：根据设计方案确定所需材料清单，确保所采购材料的质量和数量准确。
包括线缆、插座、机柜、网络设备等。
2.设备安装：按照设计方案中的要求，安装机柜并进行固定和接地，安装插座和面板，并连接线缆。
在安装设备时，要特别注意设备的放置位置、通风条件和电源接入等。
3.网络配置：根据设计要求进行网络设备的配置，包括IP地址规划、VLAN设置等。
并进行设备之间的连接测试，确保网络连接正常。
4.工程验收：在工程完成后，进行全面的验收工作，包括线缆的测试、网络设备的功能测试以及系统的稳定性测试等。
确保综合布线系统能够满足设计要求和使用需求。
四、质量控制措施：1.严格按照相关标准进行施工，确保各项工作符合规范要求。
技术交底(综合布线系统)
工程名称
独山子文化中心智能化系统工程
交底部位
1号楼、2号楼和3号楼
施工单位
同方股份有限公司
交底时间
2009.4.20
交底内容：综合布线施工要求
文化中心共设置1341个信息点，信息点分为墙面和地面两种，此数量为暂定数量，后根据使用方或建设方要求增加。线缆、模块采用六类网线、模块。
1、各信息点网线敷设回楼层弱电竖井。弱电竖井和中心网络机房采用室内多模光纤连接.
共1页，第1页
交底人
质量检查员
安全员
接受交底人
签名
年月日
2、语音点网线敷设回楼层弱电竖井。弱电竖井和中心网络机房采用50对大对数电缆连接。
3、墙面信息点面板要统一标高，均采用距地300mm，面板安装Fra bibliotek求牢固，无松动。
4、数据信息点敷设完毕两端打模块后必须经过专业仪器进行测试，通过率须达到规范要求。
5、现场及竖井机柜须一一对应，标识清晰，便于日后管理维护。
综合布线安全技术交底记录模板
工程名称：____________________施工单位：____________________编制人：____________________交底人：____________________交底日期：____________________一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 工程类型：____________________二、技术要求1. 综合布线系统工程应按照《建筑与建筑群综合布线系统工程验收规范》及相关国家标准、行业标准执行。
2. 工程应采用符合国家标准、行业标准的布线产品，确保布线系统的安全、稳定、可靠。
3. 工程施工过程中，应严格按照施工图纸、技术规范和施工方案进行。
三、施工准备1. 材料准备：确保所有材料符合国家标准、行业标准，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。
2. 工具准备：施工人员应配备必要的施工工具，如剥线器、压线工具、网络测试仪、光时域反射仪、万用表、兆欧表等。
3. 人员准备：施工人员应具备相应的专业技能和操作能力，并进行安全技术培训。
四、施工工艺及注意事项1. 布线施工前，应对施工现场进行清理，确保施工环境整洁、安全。
2. 布线过程中，应遵循“先强电后弱电”的原则，避免强电对弱电的干扰。
3. 布线应采用明敷或暗敷方式，敷设路径应合理，避免交叉、扭曲、挤压等。
4. 电缆敷设时，应保持电缆的弯曲半径，避免损坏电缆绝缘层。
5. 光缆敷设时，应采用专用光缆敷设工具，避免光缆受损。
6. 接头制作：电缆、光缆接头应严格按照规范要求进行，确保接头质量。
7. 测试：施工完成后，应对布线系统进行测试，确保系统性能满足设计要求。
五、安全措施1. 施工现场应设置安全警示标志，提醒施工人员注意安全。
2. 施工人员应佩戴安全帽、手套等防护用品。
综合布线系统工程技术交底记录
综合布线系统工程技术交底记录本次综合布线系统工程技术交底记录旨在对综合布线系统工程进行详细的说明和交底，以确保所有参与人员对工程的要求和技术细节有充分的了解和理解。
一、项目背景二、工程范围1.网络布线：包括水平布线、垂直布线和配线架的安装，保证数据传输的质量和速率。
3.电视信号布线：包括电视信号线缆的敷设、电视信号插座的安装。
三、技术要求1.布线系统应符合TIA/EIA-568标准的要求。
2.线缆的敷设应符合规范，避免与电源线、电缆等干扰源的交叉。
3.配线架和插座的安装要牢固可靠，保证使用寿命。
4.布线系统应具备防火、防潮、耐候等性能。
5.布线系统应做好地线的接地和接通工作，确保安全。
四、工程步骤1.进场前准备：确认设计文件、材料和工具的准备情况，确保工程的顺利进行。
2.敷设线缆：按照设计文件要求进行线缆的敷设，注意预留余量和弯曲半径的控制，避免破损。
3.安装配线架：按照设计文件和标准要求进行配线架的安装，确保牢固可靠。
4.安装插座：按照设计文件和标准要求进行插座的安装，确保正常使用和方便维护。
5.连接测试：对布线系统进行连接测试，确保各项指标符合标准要求。
6.安装端面：对连接部分端面进行清洁和保护，避免灰尘和污染影响数据传输质量。
7.系统验收：按照设计要求进行综合布线系统的验收，确保工程质量符合要求。
五、安全注意事项1.在施工过程中，要保持工作区域的整洁，防止材料和工具的乱堆乱放。
2.操作人员要佩戴好个人防护装备，如安全帽、工作手套等。
3.在进行高空施工时，必须使用安全防护设备，如安全带等。
4.严禁在施工过程中吸烟或使用明火。
5.施工过程中，应遵守相关规定，确保工程施工的安全。
六、技术交底人员及签字1.技术交底人员：XXX2.技术交底时间：XXXX年XX月XX日3.参与人员：XXX、XXX、XXX、XXX4.签字：技术交底人员签字，参与人员签字以上是本次综合布线系统工程技术交底记录的详细内容，希望能够对参与人员对工程的要求和技术细节有充分的了解和理解，确保工程的顺利进行和质量的保证。
建筑智能化施工技术交底记录
综合布线系统技术交底内容：一、一般规定、电力线缆的信号线缆严禁在同一线管内敷设；二、施工准备、施工前应将各系统的桥架、线管进行综合布置、安排，经深化设计后应绘制智能化系统施工图，并经业主、监理、设计及施工各方共同会审批准后实施。
、施工单位应配合工程总包单位和设计单位完成各专业综合管路布排设计（强电/弱电线管、桥架、消防管、水管、风管），减少混乱现象。
、材料准备应符合下列规定：整；绝缘导管及配件应完好、表面应有阻燃标记。
说明：材料进场验收首先是感观检查，包括尺量、称重、敲击；其次检查质量证明文件，包括质量合格证、检测报告等，质量证明文件要纳入工程技术文档；检验工作应有施工单位和监理工程师参加，并经监理工程师确认，检验结论要有书面记录。
三、桥架、管路安装、桥架安装应符合下列规定：（文后附桥架及桥架和金属管安装示意图）在桥架外侧，桥架接口应平直、严密，盖板应齐全平整；保护地线和桥架内线缆应留补偿余量。
直线段每超过50米设置20mm-30mm的伸缩缝；距离不应小于，桥架与电力电缆间距不宜小于；、支吊架安装应符合下列规定：处应无卷边、毛刺；线管安装应符合下列规定：管卡间最大距离管外径的6倍；当暗管外径大于50mm时弯曲半径不应小于该管外径的10倍；小于25mm，并列敷设的线管间距不应小于25mm;管上口宜高出楼面10mm～30mm，套管下口应与楼面平齐；入落地式箱、柜时，宜高出箱、柜内底面50mm；道上；接线，跨接线截面积不应小于4mm2；；得加热弯曲；应少于2个；设于硬质路面下时，应加钢套管，人、手孔井应有排水措施；‰,；线盒安装应符合下列规定：接，且应锁紧，内壁应光洁便于穿线；2，当长度超过30m时，应增设固定用拉线盒；说明：采用超五类线时，没有问题，现普遍采用超6类、7类线缆，兼做过线盒时网络模块将无法安装，弯曲半径也严重不足；四、线缆敷设、机柜/机架/配线架的安装、信息插座和光缆终接线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰准确，推荐使用标签打印设备制作的标签；管内线缆间不应拧绞，不得有接头；接头应放在接线盒内，便于日后维修；电缆最小允许弯曲半径线管出线口与设备接线端子之间，应采用金属软管连接，金属软管长度不宜超过2m，不得将线裸露；桥架内线缆应排列整齐，不得拧绞；在线缆进出桥架部位、转弯处应绑扎固定；垂直桥架内线缆绑扎固定点间隔不宜大于。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。
2．测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、$XF尺、小线、线坠等。
3．专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。
1．3 作业条件
1．线缆沟、槽、管、箱、盒施工完毕。
2．土建装修工程完工，线路全部贯通。
3．配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。
二、施工工艺
2．1 操作工艺
1．管路敷设
（1）线管敷设应保持管内清洁干燥，管口应有保护措施和进行封堵处理；
（2）明配线管应横平竖直、排列整齐；
9)布放线缆的牵引力，应小于线缆允许张力的80％，对光缆瞬间最大牵引力不应超过光缆允许的张力，主要牵引力应加在光缆的加强芯上。
10)对绞电缆与电力电缆最小净距应符合表21-10的规定，与其他管线最小净距应符合表21-11的规定。
(3)地面线槽和暗管敷设线缆应符合下列规定：
1)敷设管道的两端应有标志，并做好带线。
3．终端部分：信息插座、米纤插座、8位模块式通用插座、多用户信息插座。
4．上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及"CCC"认证标识等。电缆所附标志、标签内容应齐全、清晰。
5．镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。
6．其他材料：接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。
6)线缆的弯曲半径应符合下列规定：
①对绞电缆的弯曲半径应大于电缆外径的8倍。
②主干对绞电缆的弯曲半径应至少为电缆外径的10倍。
③光缆的弯曲半径应大于光缆外径的20倍。
7)采用牵引方式敷设大对数电缆和光缆时，应制作专用线缆牵引端头。
8)布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为10m／min。
1)桥架顶部距顶棚或其他障碍物不宜小于300mm，桥架内横断面利用率不应超过50％。
2)电缆桥架、线槽内线缆垂直敷设时，在线缆的上端和每间隔1．5m处，应将线缆固定在桥架内支撑架上；水平敷设时，线缆应顺直，尽量不交叉，进出线槽部位、转弯处的两侧300mm处设置固定点。
3)在水平、垂直桥架和垂直线槽中敷设线缆时，应对线缆进行绑扎。4对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他电缆应根据线缆的类型、缆径、线缆芯数分束绑扎。绑扎间距不宜大于1．5m，绑扣间距应均匀、松紧适度。
2．设备安装
(1)机柜安装
1)按机房平面布置图进行机柜定位，制作基础槽钢并将机柜稳装在槽钢基础上。
2)机柜安装完毕后，垂直度偏差不应大于21m，水平偏差不应大于2mm；成排柜顶部平直度偏差不应大于4mm。
3)机柜上的各ቤተ መጻሕፍቲ ባይዱ零部件不得脱落或损坏。漆面如有脱落应予以补漆，各种标志完整清晰。
4)机柜前面应留有1．5m操作空间，机柜背面离墙距离应不小于1m，以便于操作和检修。
（8）室外线管敷设，埋设深度不宜小于0.7m，壁厚应大于等于2mm，埋设于硬质路面下时，应加钢套管，人、手孔井应有排水措施。
2．线缆敷设
(1)管路采用地下通信管网时，应符合国家现行标准《通信管道工程施工及验收技术规范》(YDJ39)中相关规定。
(2)线缆敷设一般应符合下列要求：
1)线缆的布放应自然平直，线缆间不得缠绕、交叉等。
2)敷设暗管宜采用钢管或阻燃硬质(PVC)塑料管，暗管敷设对绞电缆时，管道的截面利用率应为25％～30％。
3)地面线槽应采用金属线槽，线槽的截面利用率不应超过40％。
4)采用钢管敷设的管路，应避免出现超过2个90°的弯曲(否则应增加过线盒)，且弯曲半径大于管径的6倍。
(4)安装电缆桥架和线槽敷设线缆应符合下列规定：
（3）明配线管应设管卡固定，管卡应安装牢固；
（4）线管转弯半径不应小于所穿入线缆的最小允许弯曲半径，不应小于该管外径的6倍；当暗管外径大于50mm时，弯曲半径不应小于该管外径的10倍；
（5）砌体内暗敷线管埋设深度不应小于15mm；
（6）线管与控制箱。接线箱、接线盒等连接时，应采用锁母将管口固定牢固
（7）线管两端应设有标志，管内不应有阻碍，并应穿带线
2、交底执行标准名称及编号：智能建筑工程施工规范GB 50606-2010
3、交底内容摘要：
一、施工准备
1线缆进场检测电缆的电气性能指标，并做记录
2光纤进场检测光缆的光纤性能指标，并作记录
1．1材料设备要求
1．传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。
2．机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。
2)线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。
3)线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰。
4)对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放，且中间无接头。
5)线缆端接后应有裕量。在交接间、设备间对绞电缆预留长度，一般为0．5m～lm；工作区为10mm～30mm；光缆在设备端预留长度一般为3m～5m，有特殊要求的应按设计要求预留长度。
湘质监统编
施2015-32
施工技术交底记录
工程名称：**国际会展中心**#栋单层展馆
施工单位：**建工集团有限责任公司编号：
项目技术负责人：陈硕晖
项目专业施工员：曹然
项目专业质量检查员：郭建恒
专业班组长：阳隆
交底时间：2016 年 月 日
交底地址：
交 底 内 容
1、交底分部（子分部）、分项工程名称：智能建筑工程（综合布线系统）
5)壁挂式箱体底边距地应符合设计要求，若设计无要求，安装高度宜为1．4m。
(5)在竖井内采用明配管、桥架、金属线槽等方式敷设线缆，应符合以上有关条款要求。竖井内楼板孔洞周边应设置50mm的防水台，洞口用防火材料封堵严实。
(6)建筑群子系统采用架空管道、直埋、墙壁明配管(槽)或暗配管(槽)敷设电缆、光缆施工技术要求应参照国家现行标准《市内电话线路工程施工及验收技术规范》(YDJ 38)、《电信网光纤数字传输系统工程施工及验收暂行技术规定》(YDJ 50)的相关规定执行。
