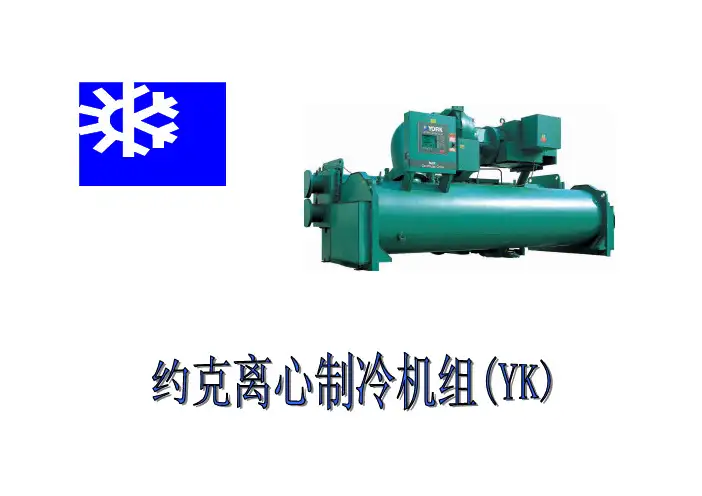

约克YK离心冷水机组
培训内容1.常用的计量单位换算2.系统结构3.工作原理4.润滑系统4.常见故障5维护与保养计量单位换算长度1英寸=25.4mm 1米=100cm=3.94英寸(in) 容积1加仑（gallon）=4.55升（L）英制1加仑（gallon）=3.79升（L）美制质量1磅（Ib）=454克（g）1kg=2.2Ib流量1每加/仑每分（gpm）=3.786升/每分（L/m） 压力1磅（PSI）=6.89千帕(Kpa) 1Kpa=0.145PSI 温度℃=5（℉-32）/9 ℉=9/5+32热能1冷吨=3024Kcal=3.516KW功率1马力（Hp）=0.746千瓦特(Kw) 1kW=1.34HP常用术语：表压=绝对压力-大气压力真空度=大气压力-绝对压力蒸发器小温差=冷冻水出水温度－蒸发温度冷却器小温差=冷凝温度－冷却水出水温度小温差取决于换热器性能好坏过冷度=对应的饱和温度－离开冷凝器的制冷剂温度过热度=排气温度传-对应的冷凝饱和度油压差=油泵出口压力-压缩机的入口压力离心式冷水机组工作原理机组前视图机组后视图2010/4/14蒸发器冷凝器截流元件压缩机电机冷却塔制冷机组的整体布局机组代码YK机组结构离心机组的组成部件机组构造蒸发器冷凝器电动机齿轮叶轮预旋转导叶关键部件制冷设备的四个主要组成部分: 压缩机冷凝器节流（膨胀）装置蒸发器各部件的作用压缩机提升压力低压（低温）气体被吸入压缩机并被压缩成高压（高温）气体活塞式、双/ 单螺杆、回转式离心冷凝器从压缩机出来的高温制冷剂气体进入冷凝器，在一定压力下释放热量变成液体。
高温制冷剂在冷凝器中冷凝。
各部件的作用节流装置(膨胀阀) :液体经过节流装置使压力下降。
孔板、热力膨胀阀、电子膨胀阀、毛细管等蒸发器液体制冷剂进入蒸发器蒸发为气体。
制冷剂在蒸发器中吸收热量。
预旋转导流冷凝器过冷器均流板满液式蒸发器截流孔板叶片叶轮汽液分离板离心式冷水机组满液式蒸发器干式蒸发器满液式蒸发器压缩机吸气管均气板支撑板固定棒视镜支撑板液位控制油收集器回油管均液板液态冷媒供液管PEH蒸发器吸气口出水进水供液口离心式冷水机组汽液分离板离心式冷水机组预旋转导流叶片预旋转导叶部分开启关闭预旋转导流叶片全开预旋转导流叶片全关预旋转导流叶片预旋转导流叶片部分关闭离心式冷水机组叶轮叶轮离心式冷水机组均流板离心式冷水机组冷凝器高效换热铜管铜管规格加强部分常规部分230.025"0.050 - 0.053"220.028"0.053 - 0.056"200.035"0.059 - 0.063"实际铜管厚度水流管板铜管支撑板高效换热铜管高效换热铜管换热器采用新型高效换热型面(内螺纹/外肋片)提高机组效率,降低结垢率,节省维护费用水流方向筒体端板中间支撑板TubeSheetTube Support WATERFLOW离心式冷水机组过冷器离心式冷水机组截流孔板截流元件固定截流孔板可变截流孔板强化非设计工况性能液体管线调节阀制冷剂液位探头维持冷凝器最佳液位 通过MicroPanel控制叶轮预旋转导叶高速齿轮轴封止推轴承轴颈轴承轴颈轴承轴颈轴承连轴器低速齿轮高速齿轮低速齿轮特点及优势最优化的叶轮设计适应于各类特定的运行工况可靠相同部件在军事工业上使用单螺旋设计与VSD 完美配合轴与轴封剖面图YK系列轴封双层密封泰福龙C型密封环约克双层轴封的优点约克机组采用双层密封以保证轴承的润滑及密封； 冷媒进入压缩机前，已与润滑油彻底分离；冷媒在轴封处的泄漏微乎其微；喘振发生离心式压缩机旋转失速和喘振的差别旋转失速旋转失速是所有离心式压缩机在流量减小（负荷减小）和/或者压头增加（温度头增加）时发生的一种空气动力学中的扰动现象。
约克资料(冷水机组接线)
约克（无锡）空调YS,YT,YK,YCWS,YCWP机组冷冻设备有限公司维修指南版本：0.0版编号：YW-SERV-005 发布日期：2002-7-10 共16 页冷水机组通用接线1．YT 机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V)，J9-10黑（In）RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V)，J9-5黑（In）RT3 油温传感器传感器线束3#线主板J9-14红(+5V)，J9-4黑（In）RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V)，J9-8黑（In）RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V)，J9-7黑（In）RT6 冷凝器冷媒温度传感器线束6#线主板J9-16红(+5V)，J9-6黑（In）RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V)，J9-3黑（In）RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V)，J9-9黑（In）OP 油槽油压传感器传感器线束10#线主板J9-11红(+5V)，J9-2黑（0），J9-1白(In) LEP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V)，J8-9黑（0），J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V)，J8-22黑（0），J8-21白(In) PP 抽气压力传感器传感器线束13#线主板J8-5红(+5V)，J8-16黑（0），J8-15白(In) HOP油泵油压传感器传感器线束14#线主板J8-17红(+5V)，J8-7黑（0），J8-6白(In)) LLS 液位传感器（可选）Kit 375w40101-000 三芯电缆+025-11890-000+025-28720-000线束15#线主板J8-14红(+5V)，J8-3黑（0），J8-13白(In) 1HTR 温控1000瓦油加热器（23#、2#端子）1SOL 回油电磁阀（34#、2#端子）HP 高压开关（6#、15#端子常闭1#、32#故障端子）PRV 导流叶片马达1M 三相油泵起动柜（启动信号29#、2#）PM 抽气油泵（90#、2#端子）PTHP 抽气筒高压开关（164#、90#端子）2SOL 抽气油电磁阀（61#、2#端子）3SOL 抽气排气电磁阀（62#、2#端子）4SOL 抽气油电磁阀（61#、2#端子）PRV POT 导叶马达电位计（热气旁通，VSD使用）BFS 低油位开关（1#、70#端子）TFS 高油位开关（1#、71#端子）VMS 限位开关（1#、18#端子）2．YS机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V)，J9-10黑（In）RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V)，J9-5黑（In）RT3 油温传感器传感器线束3#线主板J9-14红(+5V)，J9-4黑（In）RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V)，J9-8黑（In）RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V)，J9-7黑（In）RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V)，J9-3黑（In）RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V)，J9-9黑（In）FOP 油过滤器压力传感器传感器线束10#线主板J9-11红(+5V)，J9-2黑（0），J9-1白(In) EP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V)，J8-9黑（0），J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V)，J8-22黑（0），J8-21白(In) POT 滑阀电位计传感器线束13#线主板J8-12红(+5V)，J8-2黑（0），J8-1白(In) OP 油压传感器传感器线束14#线主板J8-17红(+5V)，J8-7黑（0），J8-6白(In)) SOP 轴封油压传感器传感器线束15#线主板J8-5红(+5V)，J8-16黑（0），J8-15白(In)1SOL 油路电磁阀（62#、2#端子）2SOL 液相电磁阀（29#、2#端子）1HTR 温控500瓦油加热器（28#、2#端子温控开关64#、28#）SOLS 油位开关（1#、18#正常闭合）aSOL 滑阀卸载（58#、2#）bSOL 滑阀上载（4#、2#）HP 高压开关（6#、15#常闭，1#、30#故障）3．YK机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V)，J9-10黑（In）RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V)，J9-5黑（In）RT3 油温传感器传感器线束3#线主板J9-14红(+5V)，J9-4黑（In）RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V)，J9-8黑（In）RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V)，J9-7黑（In）RT6 冷凝器冷媒温度传感器线束6#线主板J9-16红(+5V)，J9-6黑（In）RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V)，J9-3黑（In）RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V)，J9-9黑（In）OP 油槽油压传感器传感器线束10#线主板J9-11红(+5V)，J9-2黑（0），J9-1白(In) LEP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V)，J8-9黑（0），J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V)，J8-22黑（0），J8-21白(In) 近程式传感探头传感器线束13#线J8-12棕(+5V),J8-2黑(0),J8-15兰(In)，红(+24V) HOP泵油压传感器传感器线束14#线主板J8-17红(+5V)，J8-7黑（0），J8-6白(In)) LLS 液位传感器传感器线束15#线主板J8-14红(+5V)，J8-3黑（0），J8-13白(In) 变频油泵驱动传感器线束19#线主板J20-1白(PWM),J20-2红（+12），J20-3黑(En)OV A POT节流孔板电位计传感器线束21#线主板J7-12红(+5V)，J7-24黑（0），J7-23白(In)1HTR 温控3000瓦三相油加热器（温控端子34#、107#，接触器端子107#、2#）1SOL 回油电磁阀（61#、2#）HP 高压开关（正常6#、15#常闭，故障1#、32#）OV A 节流孔板执行器PRV 导流叶片马达关键部件功能及接线1．Control panel由主板、I/O板、电源、显示器、键盘及CM-2板（机电式启动用）或ACCB（自适应容量控制板，VSD用）组成。
约克水冷离心式冷水机组YK介绍
约克水冷离心式冷水机组YK介绍1、进口化率问题。
答：约克的进口化率最高。
2、单级压缩的可靠性。
答：约克产品也有采用多级压缩的，最多的可达8级压缩，用于工业冷冻，对于民用空调系统工况，压力差很小，多级压缩带来的效果并不明显。
而且单级压缩由于运动部件较少，设计简洁高效，大大降低了机组的不稳定性及故障率，所以YORK在中央空调领域选择了单级压缩。
多级压缩需要较长较粗的悬臂梁，较长的悬臂梁因挠度大可靠性差，另外较粗的轴大大加大轴与轴承之间的相对转速，加大了轴与轴承间的磨损，不利于机组的长期运行。
多级压缩必须要求在压缩机之间加装中间节能器，否则效果会非常差。
节能器只是相对于多级压缩机加此装置而言，并不是真正意义上的节能。
3、在参观时，如果遇到YK MODEL“C”“D”机组时，怎样解释？答：YORK YK机组处于不断更新改型的阶段，最新的MODEL“E”型机组其外观更美观，机组性能更好。
4、向业主介绍时应特别注意提YORK的品牌效应，闪光点、卖点。
答：微电脑控制中心、单级压缩、开式机组、低冷却水温。
5、开式和闭式的区别。
答：开式驱动：压缩机曲轴的功率输入端伸出机体之外，通过传动装置与原动机相连接。
在伸出部位要用轴封装置使轴段和机体间防止泄露，整个机器只要松开连接件后就可以拆开维修。
这种利用轴封装置的隔离作用，使原动机独立于制冷系统之外的驱动方式称为开式驱动。
半封闭驱动：电动机和压缩机连成一个整体，装在同一机体内，共用一根主轴，因而取消轴封装置，这样电动机便处于四周是制冷剂的环境中，被称为内置式电动机，也叫做封闭式（焊接）或半封闭式（螺栓连接）驱动方式。
开式、闭式比较：（1）首先因为闭式电机要将电机密封在壳体内，所以要求电机体积小，因此绕组的线径比开式的小，抗过载能力差，易造成电机的烧毁。
闭式机组由于采用冷剂冷却电机，如果制冷剂冷却不足或电源电压波动较大时，容易烧毁电机。
（2）在机组调试过程中，闭式机组抽真空不可能全部将系统内的气体抽干净。

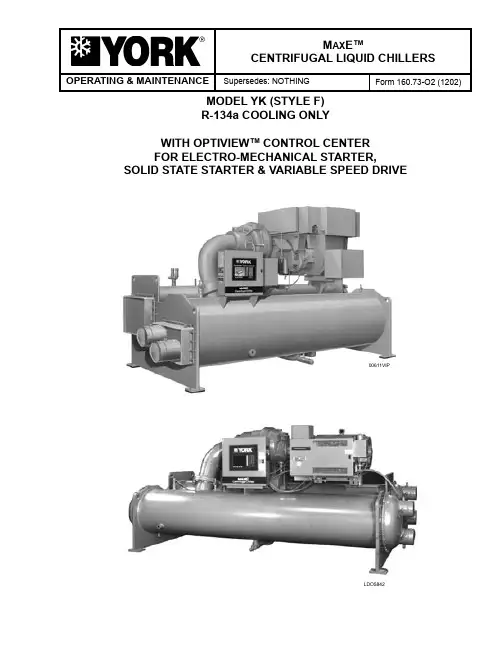

约克 YORK 彩屏YK离心操作说明书
OPERATING & MAINTENANCEM AX E TMCENTRIFUGAL LIQUID CHILLERS Supersedes: NOTHING Form 160.73-O2 (1202)MODEL YK (STYLE F)R-134a COOLING ONLYWITH OPTIVIEW TM CONTROL CENTERFOR ELECTRO-MECHANICAL STARTER, SOLID STATE STARTER & VARIABLE SPEED DRIVE00611VIPLDO5842YORK INTERNATIONALFORM 160.73-O2(1202)2This equipment is a relatively complicated apparatus. During installation, operation, maintenance or service, individuals may be exposed to certain components or conditions including, but not limited to: refrigerants, oils, materials under pressure, rotating components, and both high and low voltage. Each of these items has the potential, if misused or handled improperly, to cause bodily injury or death. It is the obligation and respon-sibility of operating/service personnel to identify and recognize these inherent hazards, protect themselves, and proceed safely in completing their tasks. Failure to comply with any of these requirements could result in serious damage to the equipment and the propertyIMPORTANT!READ BEFORE PROCEEDING!GENERAL SAFETY GUIDELINESin which it is situated, as well as severe personal in-jury or death to themselves and people at the site.This document is intended for use by owner-authorized operating/service personnel. It is expected that this in-dividual possesses independent training that will enable them to perform their assigned tasks properly and safely. It is essential that, prior to performing any task on this equipment, this individual shall have read and under-stood this document and any referenced materials. This individual shall also be familiar with and comply with all applicable governmental standards and regulations pertaining to the task in question.SAFETY SYMBOLSThe following symbols are used in this document to alert the reader to areas of potential hazard:WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or se-rious injury.DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.CAUTION identifies a hazard which could lead to damage to the machine, damage to other equipment and/or environmental pollution. Usually an instruction will be given, together with a brief explanation.External wiring, unless specified as an optional connection in the manufacturer’s product line, is NOT to be connected inside the micro panel cabinet. Devices such as relays, switches, transducers and controls may NOT be installed inside the micro panel. NO external wiring is allowed to be run through the micro panel. All wiring must be in accordance with YORK’s published specifications and must be performed ONLY by qualified YORK personnel. YORK will not be responsible for damages/problems resulting from improper connections to the controls or application of improper control signals. Failure to follow this will void the manufacturer’s warranty and cause serious damage to property or injury to persons.NOTE is used to highlight additional information which may be helpful to you.FORM 160.73-O2(1202)YORK INTERNATIONAL3CHANGEABILITY OF THIS DOCUMENTIt is the responsibility of operating/service personnel as to the applicability of these documents to the equip-ment in question. If there is any question in the mind of operating/service personnel as to the applicability of these documents, then, prior to working on the equipment, they should verify with the owner whether the equipment has been modified and if current literature is available.DESIGN LEVEL (F)POWER SUPPLY – for 60 Hz 5 for 50 Hz COMPRESSOR CODE H4, H5, H6, H7, H8, J1, J2, J3, J4, P1, P2, P3, P4, P5, P6, P7 CONDENSER CODEAB, AC, AD, BB, BC, BD, CF, CG, CH, DF, DG, DH, EB, EC, ED, FA, FB, FC, FD, GB, GC, GD, HB, HC, HD, JB, JC, JD, TB, TC, TD, VB, VC, VD EVAPORATOR CODEAB, AC, AD, BB, BC, BD, CF, CG, CH, DF, DG, DH MODEL EB, FB, FC, FD, GB, GC, GD, GF, GH, HB, HC, HF, HH, JF, JG, JH, TF, TG, TH, VF, VH, WF, WHNOMENCLATUREYK CB CB P6 – CM FMOTOR CODE 60 Hz 50 Hz CH CX 5CE 5CT CJ CY 5CF 5CU CK CZ 5CG 5CV CL CA 5CH 5CW CM CB 5CI 5CX CN DA 5CJ 5DA CP DB 5CK 5DB CR DC 5CL 5DC CS DD 5CM 5DD CT DE 5CN 5DE CU DF 5CO 5DF CV DH 5CP 5DG CW DJ 5CQ 5DH CF CG 5CR 5OJ 5CSIn complying with YORK’s policy for continuous prod-uct improvement, the information contained in this doc-ument is subject to change without notice. While YORK makes no commitment to update or provide current information automatically to the manual owner, that in-formation, if applicable, can be obtained by contacting the nearest YORK Applied Systems Service office.REFERENCE INSTRUCTIONSDESCRIPTION FORM NO. SOLID STATE STARTER (MOD “B”) – OPERATION & MAINTENANCE 160.00-O2 VARIABLE SPEED DRIVE – OPERATION 160.00-O1 VARIABLE SPEED DRIVE – SERVICE INSTRUCTIONS 160.00-M1 INSTALLATION 160.73-N1 OPTIVIEW CONTROL CENTER - SERVICE INSTRUCTIONS 160-54-M1 WIRING DIAGRAM – UNIT WITH ELECTRO-MECHANICAL STARTER 160.73-PW1 WIRING DIAGRAM – UNIT WITH MOD “A” SOLID STATE STARTER 160.73-PW2 WIRING DIAGRAM – UNIT WITH VARIABLE SPEED DRIVE 160.73-PW3 RENEWAL PARTS – UNIT 160.73-RP4 RENEWAL PARTS – OPTIVIEW CONTROL CENTER 160.54-RP1 OPTIVIEW™ PANEL - OPERATION & MAINTENANCE 160.54.O1FORM 160.73-O2(1202)4SECTION 1 Description of System and Fundamentals of Operation (6)System Operating Procedures......................................................................9System Components Description (1)5Operational Maintenance (21)Troubleshooting (23)SECTION 6Maintenance (25)SECTION 7Preventive Maintenance (34)TABLE OF CONTENTSYORK INTERNATIONALFORM 160.73-O2(1202)LIST OF FIGURESFIG. 1 – MODEL YK MAXE TM CHILLER (6)DETAIL A – COMPRESSOR PREROTATIONVANES (7)FIG. 2 – REFRIGERANT FLOW-THROUGH CHILLER (8)FIG. 3 – OIL LEVEL INDICATOR LABEL (9)FIG. 4 – CHILLER STARTING SEQUENCE &SHUTDOWN SEQUENCE(EM STARTER & SOLID STATE STARTER) (10)FIG. 5 – CHILLER STARTING SEQUENCE &SHUTDOWN SEQUENCE(VARIABLE SPEED DRIVE) (11)FIG. 6 – LIQUID CHILLER LOG SHEETS (12)FIG. 7 – SYSTEM COMPONENTS (15)FIG. 8 – SCHEMATIC DRAWING (YK) COMPRESSORLUBRICATION SYSTEM (16)FIG. 9 – OIL RETURN SYSTEM (21)FIG. 10 – CHARGING OIL RESERVOIR WITH OIL (22)FIG. 11– EVACUATION OF CHILLER (25)FIG. 12 – SATURATION CURVE (27)FIG. 13 – DIAGRAM - MEGGING MOTOR WINDINGS (29)FIG. 14 – MOTOR STATOR TEMPERATURE &INSULATION RESISTANCE (30)YORK INTERNATIONAL5FORM 160.73-O2(1202)6electro-mechanical starter, YORK Solid State Starter(optional), or Variable Speed Drive (optional).In operation, a liquid (water or brine to be chilled)flows through the evaporator, where boiling refrigerantabsorbs heat from the liquid. The chilled liquid is thenpiped to fan coil units or other air conditioning terminalunits, where it flows through finned coils, absorbing heatfrom the air. The warmed liquid is then returned to thechiller to complete the chilled liquid circuit.The refrigerant vapor, which is produced by the boil-ing action in the evaporator, flows to the compressorwhere the rotating impeller increases its pressure andtemperature and discharges it into the condenser. Waterflowing through the condenser tubes absorbs heat fromthe refrigerant vapor, causing it to condense. The con-denser water is supplied to the chiller from an externalSECTION 1DESCRIPTION OF SYSTEM AND FUNDAMENTALS OF OPERATION00116vip CONDENSERCONTROLCENTERCOMPRESSORMOTOREVAPORATORFIG. 1 – MODEL YK MAXE TM CHILLERSYSTEM OPERATION DESCRIPTION (SEE FIG. 2)The YORK Model YK MaxE TM Chiller is commonly ap-plied to large air conditioning systems, but may be used onother applications. The chiller consists of an open motormounted to a compressor (with integral speed increasinggears), condenser, evaporator and variable flow control.The chiller is controlled by a modern state of the art Mi-crocomputer Control Center that monitors its operation.The Control Center is programmed by the operator to suitjob specifications. Automatic timed start-ups and shut-downs are also programmable to suit nighttime, week-ends, and holidays. The operating status, temperatures,pressures, and other information pertinent to operationof the chiller are automatically displayed and read on agraphic display. Other displays can be observed by press-ing the keys as labeled on the Control Center. The chillerwith the OptiView Control Center is compatible with anYORK INTERNATIONALFORM 160.73-O2(1202)YORK INTERNATIONAL71source, usually a cooling tower. The condensed refrig-erant drains from the condenser into the liquid return line, where the variable orifice meters the flow of liquid refrigerant to the evaporator to complete the refrigerant circuit.7619A(D)DETAIL A –COMPRESSOR PREROTATION VANESThe major components of a chiller are selected to handle the refrigerant, which would be evaporated at full load design conditions. However, most systems will be called upon to deliver full load capacity for only a relatively small part of the time the unit is in operation.CAPACITY CONTROLThe major components of a chiller are selected for full load capacities, therefore capacity must be controlled to maintain a constant chilled liquid temperature leaving the evaporator. Prerotation vanes (PRV), located at the entrance to the compressor impeller, compensate for variation in load (See Detail A).The position of these vanes is automatically controlled through a lever arm attached to an electric motor located outside the compressor housing. The automatic adjust-ment of the vane position in effect provides the perfor-mance of many different compressors to match various load conditions from full load with vanes wide open to minimum load with vanes completely closed.YORK INTERNATIONALFORM 160.73-O2(1202)8FIG. 2 – REFRIGERANT FLOW-THRU CHILLER PREROTATION VANES (See Detail A)SUCTIONEVAPORATORELIMINATOROIL COOLERLD00924FLOW CONTROL ORIFICESUB-COOLERCONDENSERDISCHARGE BAFFLEDISCHARGECOMPRESSORFORM 160.73-O2(1202)YORK INTERNATIONAL9START-UP PROCEDUREPre-StartingPrior to starting the chiller, observe the OptiView Control Center. Make sure the display reads SYSTEM READY TO START .To pre-start the chiller, use the following procedure: 1.Oil Heater – The oil heater must be energized for 12 hours prior to starting the chiller.2.Prior to start, the clock must be programmed for the proper day and time. Any setpoints which are desired to be changed may be programmed. All Control Cen-ter setpoints should be programmed before the chiller is started. (Refer to Form 160.54-O1).Vent any air from the chiller water boxes prior to starting the water pumps. Failure to do so will result in pass baffle damage.START-UP1.If the chilled water pump is manually operated, start the pump. The Control Center will not allow the chiller to start unless chilled liquid flow is established through the unit. (A field supplied chilled water flow switch is required.) If the chilled liquid pump is wired to the Microcomputer Control Center the pump will automatically start, therefore, this step is not neces-sary.SECTION 2SYSTEM OPERATING PROCEDURESOIL HEATERSIf the oil heater is de-energized during a shutdown period, it must be energized for 12 hours prior to starting com-pressor, or remove all oil and recharge compressor with new oil. (See “Oil Charging Procedure”, page 22.)OIL HEATER OPERATIONThe oil heater operation is controlled by the OptiView™ Control Center. The heater is turned on and off to main-tain the oil temperature to a value 50°F (10°C) above the condenser saturation temperature. This is the target value and if the oil temperature falls to 4°F (-15.5°C) or more below the target, the heater is turned on. It is turned off when the oil temperature increases to 3°F (-16°C) above the target value.If the target value is greater than 160°F (71°C), the target defaults to 160°F (71°C). If the target value is less than 110°F (43.3°C), it defaults to 110°F (43.3°C). To prevent overheating of the oil in the event of a con-trol center component failure, the oil heater thermostat (1HTR) is set to open at 180°F (82°C).CHECKING THE OIL LEVEL IN THE OIL RESERVOIRProper operating oil level – During operation, the oil level should fall to the “Operating Range” identified on the vertical oil level indicator label. See Figure 3.• If the oil level during operation is in the “OverFull” region of the oil level indicator, oil should be removed from the oil reservoir, This reduces the oil level to the “Operating Range”.• If the oil level during operation is in the “Low Oil”region of the oil level indicator, oil should be added to the oil reservoir. (See “Oil Charging Procedure”, page 22)Comply with EPA and Local regu-lations when removing or disposingof Refrigeration System oil!FIG. 3 – OIL LEVEL INDICATOR LABELLD08647YORK INTERNATIONALFORM 160.73-O2(1202)102.To start the chiller, press the COMPRESSOR START switch. This switch will automatically spring return to the RUN position. (If the unit was previously started, press the STOP/RESET side of the COMPRESSOR switch and then press the START side of the switch to start the chiller.) When the start switch is energized, the Control Center is placed in an operating mode and any malfunction will be noted by messages on a graphic display.Any malfunctions which occur during STOP/RESET are also displayed.When the chiller is shut down, the prerotation vanes will close automatically to prevent loading the compressor on start-up.When the chiller starts to operate, the following au-tomatic sequences are initiated: (Refer to Fig. 4 & 5, “Chiller Starting & Shutdown Sequence Chart”.)1.The OptiView Control Center display message willread SYSTEM PRELUBE for the first 50 seconds of the starting sequence.2.The oil pump will start to circulate oil for a 50 second pre-run to establish oil flow and adequate lubrication to all bearings, gears, and rotating surfaces within the compressor.The high and low oil pressure transducers (OP) and the oil temperature sensor (RT3) will sense any mal-function in the lubrication system.3.The anti-recycle timer software function will operate after the 50 seconds of pre-run time. At this time, the timer will be initiated and will run for 30 minutes after the compressor starts. If the chiller shuts down during this period of time, it cannot be started until the timer completes the 30 minute cycle.4.The chilled liquid pump contacts will close, start-ing the chilled liquid pump, to allow liquid flow through the evaporator when the COMPRESSOR start switch is energized.5.After the first 50 seconds of operation, the com-pressor will start.6.For display messages and information pertaining to the operation of the OptiView™ Control Center, refer to Form 160.54-O1.FIG. 4 – CHILLER STARTING SEQUENCE & SHUTDOWN SEQUENCE (EM STARTER & SOLID STATE STARTER)LD04040** NOT FOR ALL SHUTDOWNS. REFER TO “DISPLAY MES-SAGES” SECTION OF THIS MANUAL.FORM 160.73-O2(1202)2FIG. 5 – CHILLER STARTING SEQUENCE & SHUTDOWN SEQUENCE (VARIABLE SPEED DRIVE)LD04130CHILLER OPERATIONAfter the compressor reaches its operating speed, the Prerotation Vanes will begin to open under the control of the Microprocessor Board which senses the leaving chilled liquid temperature. The unit capacity will vary to maintain the leaving CHILLED LIQUID TEMPERA-TURE setpoint. The Prerotation Vanes are modulated by an actuator under the control of the Microprocessor Board. The vane control routine employs proportional plus derivative (rate) control action. A drop in chilled liquid temperature will cause the actuator to close the Prerotation Vanes to decrease chiller capacity. When the chilled liquid temperature rises, the actuator will open the Prerotation Vanes to increase the capacity of the chiller.However, the current draw (amperes) by the compressor motor cannot exceed the setting of the % CURRENT LIMIT at any time during the unit operation, since the Microcomputer Control Center 40 to 100% three-phase peak current limit software function, plus the 3-phase 100% solid state overload current limiter (CM-2), on Electro-Mechanical Starter applications, or the Solid State Starter current Limit function will override the temperature control function and prevent the Prerotation Vanes from opening beyond the % CURRENT LIMIT setting.** NOT FOR ALL SHUTDOWNS. REFER TO “DISPLAY MES-SAGES” SECTION OF THIS MANUAL.If the load continues to decrease, after the Prerotation Vanes are entirely closed, the chiller will be shut down by the Leaving Chilled Liquid – Low Temperature Control.CONDENSER WATER TEMPERATURE CONTROLThe YORK MaxE TM chiller is designed to use less power by taking advantage of lower than design temperatures that are naturally produced by cooling towers throughout the operating year. Exact control of condenser water such as a cooling tower bypass, is not necessary for most installations. The chiller requires only that the minimum condenser water temperature be no lower than the valuedetermined by referring to the formula below:where:ECWT = Entering Condensing Water Temperature LCWT = Leaving Chilled Water TemperatureC Range = Condensing water temperature range at the given load condition.Min. ECWT = LCWT – C RANGE + 17ºF Min. ECWT = LCWT – C RANGE + 9.4ºCFORM 160.73-O2(1202)OPERATING INSPECTIONS – See Section 2By following a regular inspection using the display readings of the Microcomputer Control Center, and maintenance procedure, the operator will avoid serious operating difficulty. The following list of inspections and procedures should be used as a guide.Daily1.Check OptiView™ Control Center displays.2.If the compressor is in operation, check the bearing oil pressure on the SYSTEM Screen. Also check the oil level in the oil reservoir. Operating oil level should be between the upper and lower sight glasses. Drain or add oil if necessary.3.Check entering and leaving condenser water pressure and temperatures for comparison with job design conditions. Condenser water temperatures can be checked on the SYSTEM Screen.4.Check the entering and leaving chilled liquid tem-peratures and evaporator pressure for comparison with job design conditions on the SYSTEM Screen.5.Check the condenser saturation temperature (based upon condenser pressure sensed by the condenser transducer) on the SYSTEM Screen.6.Check the compressor discharge temperature on the SYSTEM Screen. During normal operation discharge temperature should not exceed 220°F (104°C).At start-up, the entering condenser water temperature may be as much as 25°F (14°C) colder than the standby return chilled water temperature. Cooling tower fan cycling will normally provide adequate control of the entering condenser water temperature on most instal-lations.OPERATING LOG SHEETA permanent daily record of system operating conditions (temperatures and pressures) recorded at regular inter-vals throughout each 24 hour operating period should be kept.An optional status printer is available for this purpose or Fig. 6 shows a log sheet used by YORK Personnel for recording test data on chiller systems. It is available from the factory in pads of 50 sheets each under Form 160.44-F7 and may be obtained through the nearest YORK office. Automatic data logging is possible by connecting the optional printer and programming the DATA LOGGER function.An accurate record of readings serves as a valuable reference for operating the system. Readings taken when a system is newly installed will establish normal conditions with which to compare later readings.For example, an increase in condenser approach temperature (condenser temperature minus leaving condenser water temperature) may be an indication of dirty condenser tubes.FIG. 6 – LIQUID CHILLER LOG SHEETS *NOTE: These items can be printed by an electronic printer connected to the Microboard and pressing the PRINTkey on the Keypad, or automatically using the Data Logger feature.LD0046723889AFORM 160.73-O2(1202)27.Check the compressor motor current on the SYSTEM Screen.8.Check for any signs of dirty or fouled condenser tubes. (The temperature difference between water leaving condenser and saturated condensing tem-perature should not exceed the difference recorded for a new unit by more than 4°F, 2.2°C).Weekly1.Check the refrigerant charge. (See “Checking The Refrigerant Charge”, page 28.)2.Leak check the entire chiller.Quarterly1.Perform chemical analysis of oil.Semi-Annually (or more often as required) 1.Change and inspect compressor oil filter element.2.Oil return system. a.Change dehydrator.b.Check nozzle of eductor for foreign particles. 3.Check controls and safety cutouts.Annually (more often if necessary)If quarterly inspection indicates oil is fine, replacing the oil is not necessary.1.Drain and replace the oil in the compressor oil sump. (See “Oil Charging Procedure” page 22.) 2.Evaporator and Condenser. a.Inspect and clean water strainers. b.Inspect and clean tubes as required. c.Inspect end sheets.pressor Drive Motor (See motor manufacturers maintenance and service instruction supplied with unit) a.Clean air passages and windings per manufac-turers instructions.b.Meg motor windings – See Fig. 13 for details.c.Lubricate per motor manufacturer recommenda-tions.4.Inspect and service electrical components as necessary.5.Perform refrigerant analysis.NEED FOR MAINTENANCE OR SERVICEIf the system is malfunctioning in any manner or the unit is stopped by one of the safety controls, consult the “Operation Analysis Chart”, (Table 1), pages 23 and 24 of this instruction. After consulting this chart, if you are unable to make the proper repairs or adjust-ments to start the compressor or the particular trouble continues to hinder the performance of the unit, please call the nearest YORK District Office. Failure to report constant troubles could damage the unit and increase the cost of repairs.STOPPING THE SYSTEMThe Optiview™ Control Center can be programmed to start and stop automatically (maximum, once each day) whenever desired. Refer to Form 160.54-O1. To stop the chiller, proceed as follows:1.Push the COMPRESSOR STOP/RESET switch. The compressor will stop automatically. The oil pump will continue to run for coastdown period. The oil pump will then stop automatically.2.Stop the chilled water pump (if not wired into the Microcomputer Control Center, in which case it will shut off automatically simultaneously with the oil pump.) (The actual water pump contact operation is dependent upon the position of Microboard jumper J54.)3.Open the switch to the cooling tower fan motors, if used.4.The compressor sump oil heater is energized when the unit is stopped.PROLONGED SHUTDOWNIf the chiller is to be shut down for an extended period of time (for example, over the winter season), the following paragraphs outline the procedure to be followed.1.Test all system joints for refrigerant leaks with aFORM 160.73-O2(1202)leak detector. If any leaks are found, they should be repaired before allowing the system to stand for a long period of time.During long idle periods, the tightness of the system should be checked periodically.2.If freezing temperatures are encountered while thesystem is idle, carefully drain the cooling water from the cooling tower, condenser, condenser pump, and the chilled water system-chilled water pump and coils.Open the drains on the evaporator and condenser liquid heads to assure complete drainage. (If a Vari-able Speed Drive, drain its water cooling system. If Solid State Starter. drain water from starter cooling loop.)3.On the SETUP Screen, disable the clock. This con-serves the battery.4.Open the main disconnect switches to the compressormotor, condenser water pump and the chilled water pump. Open the 115 volt circuit to the Control Cen-ter.FORM 160.73-O2(1202)SECTION 3SYSTEM COMPONENTS DESCRIPTIONMOTOREVAPORATORCOMPRESSORSUCTIONDUAL RELIEF VALVESSIGHT GLASSVARIABLE SPEEDOIL PUMP CONTROLBOX REFRIGERANT CHARGING VALVE00611vipFRONT VIEWFIG. 7 – SYSTEM COMPONENTSOPTIVIEW CONTROLCENTER3FORM 160.73-O2(1202)FIG. 7 – SYSTEM COMPONENTS (CONT’D)28778ADISCHARGE LINEOIL COOLEROIL RESERVOIRPUMPREAR VIEWFORM 160.73-O2(1202)GENERALThe YORK Model YK MaxE TM Centrifugal Liquid Chiller is completely factory-packaged including evapo-rator, condenser, compressor, motor, lubrication system, OptiView Control Center, and all interconnecting unit piping and wiring.COMPRESSORThe compressor is a single-stage centrifugal type pow-ered by an open-drive electric motor.The rotor assembly consists of a heat-treated alloy steel drive shaft and impeller shaft with a cast aluminum, fully shrouded impeller. The impeller is designed for bal-anced thrust and is dynamically balanced and over-speed tested. The inserted type journal and thrust bearings are fabricated of aluminum alloy. Single helical gears with crowned teeth are designed so that more than one tooth is in contact at all times. Gears are integrally assembled in the compressor rotor support and are film lubricated. Each gear is individually mounted in its own journal and thrust bearings.The open-drive compressor shaft seal is a double bellows cartridge style with ceramic internal and atmospheric seal faces. The seal is oil-flooded at all times and is pressure-lubricated during operation.CAPACITY CONTROLPrerotation vanes (PRV) modulate chiller capac-ity from 100% to as low as 15% of design for normal air conditioning applications. Operation is by an external, electric PRV actuator which automatically controls the vane position to main-tain a constant leaving chilled liquid temperature.COMPRESSOR LUBRICATION SYSTEM(See Fig. 8)The chiller lubrication system consists of the oil pump, oil filter, oil cooler and all interconnecting oil piping and passages. There are main points within the motor-compressor which must be supplied with forced lubri-cation as follows: pressor Drive Shaft (Low Speed)a.Shaft seal.b.Front and rear journal bearings – one on eachside of driving gear.c.Low speed thrust bearing (forward and reverse).pressor Driven Shaft (High Speed)a.Forward and reverse high speed thrustbearing.b.Two journal bearings.3.Speed Increasing Gearsa.Meshing surfaces of drive and pinion gear teeth.To provide the required amount of oil under the nec-essary pressure to properly lubricate these parts, a motor driven submersible oil pump is located in a remote oil sump.Upon pressing of the COMPRESSOR START switchon the Control Center, the oil pump is immediately energized. After a 50 second pre-lube period, the com-pressor motor will start. The oil pump will continue torun during the entire operation of the compressor, andfor 150 seconds during compressor coastdown.The submerged oil pump takes suction from the sur-rounding oil and discharges it to the oil cooler where heatis rejected. The oil flows from the oil cooler to the oil filter. The oil leaves the filter and flows to the emergencyoil reservoir where it is distributed to the compressor bearings. The oil lubricates the compressor rotating components and is returned to the oil sump.There is an emergency oil reservoir located at the highest point in the lubrication system internally inthe compressor. It provides an oil supply to the various bearings and gears in the event of a system shutdown due to power failure. The reservoir, located on the top ofthe compressor, allows the oil to be distributed throughthe passages by gravity flow, thus providing necessary lubrication during the compressor coastdown.3。
约克机组介绍1
水地源热泵应用 ➢ 改善机组运行工况，有效利用地下水、浅表水和土壤的地热资源 ➢ 提供机组的运行效率，降低运行费用，节能环保
Johnson Controls
22
设计特点 – VSD变频启动冰蓄冷机组
目录
一、YORK中央空调设备汇总介绍 二、YORK水冷离心式冷水机组YK介绍
三、YORK螺杆式冷水（热泵）机组YS/YR/YEAS介绍
四、YORK空调末端设备介绍
Johnson Controls
1
YORK水冷产品
YK 系列水冷离心式冷水机组 冷量范围：300-2900TON 冷媒： R-134A 产地：中国 无锡
YGAS螺杆式空气源冷水机组 冷量范围：90-450RT 冷媒： R-134a 产地：中国 广州
Johnson Controls
3
Engineer System－产品空介绍调末端设备
YSM（YSA） 系列组合式空气处理机组 风量：1190-90000m3/h
（50000-240000m3/h） 产地：中国 广州
分离效率是市场上类似产品的5 至20倍
减少进入蒸发器制冷剂的油含量， 保证换热器高效的换热
➢ 均布气流，提高换热效率
蒸发器配视液镜
➢ 便于调整冷剂充注量 ➢ 有利于故障诊断
铜管中部设钢板支撑架
➢ 最小的铜管震动 - 耐用 ➢ 支撑处铜管厚度增加 ➢ 延长寿命－减少更换次数 ➢ 每根管子可单独更换，维修方便
Johnson Controls
视液镜
12
降膜式蒸发器技术 显著降低冷媒的充注量（将传统充注量平均降低20%） 高度的密封性设计 蒸发器装有分液槽或分配器，制冷剂在整个壳体长度
约克离心式冷水机组介绍

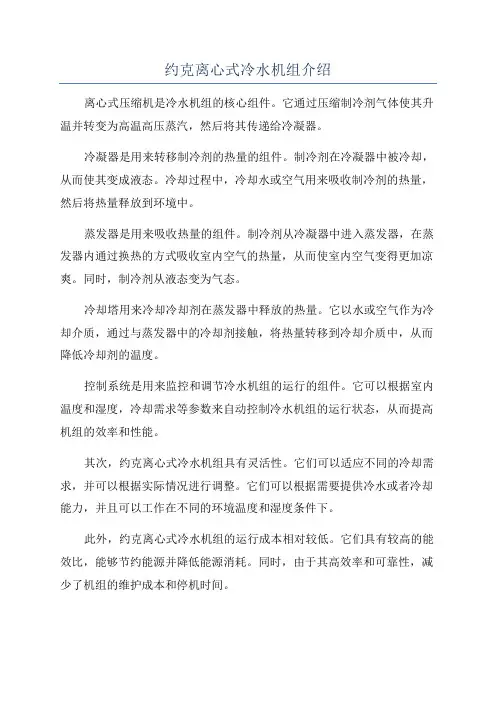

约克离心式冷水机组介绍
离心式压缩机是冷水机组的核心组件。
它通过压缩制冷剂气体使其升温并转变为高温高压蒸汽，然后将其传递给冷凝器。
冷凝器是用来转移制冷剂的热量的组件。
制冷剂在冷凝器中被冷却，从而使其变成液态。
冷却过程中，冷却水或空气用来吸收制冷剂的热量，然后将热量释放到环境中。
蒸发器是用来吸收热量的组件。
制冷剂从冷凝器中进入蒸发器，在蒸发器内通过换热的方式吸收室内空气的热量，从而使室内空气变得更加凉爽。
同时，制冷剂从液态变为气态。
冷却塔用来冷却冷却剂在蒸发器中释放的热量。
它以水或空气作为冷却介质，通过与蒸发器中的冷却剂接触，将热量转移到冷却介质中，从而降低冷却剂的温度。
控制系统是用来监控和调节冷水机组的运行的组件。
它可以根据室内温度和湿度，冷却需求等参数来自动控制冷水机组的运行状态，从而提高机组的效率和性能。
其次，约克离心式冷水机组具有灵活性。
它们可以适应不同的冷却需求，并可以根据实际情况进行调整。
它们可以根据需要提供冷水或者冷却能力，并且可以工作在不同的环境温度和湿度条件下。
此外，约克离心式冷水机组的运行成本相对较低。
它们具有较高的能效比，能够节约能源并降低能源消耗。
同时，由于其高效率和可靠性，减少了机组的维护成本和停机时间。
总结起来，约克离心式冷水机组是一种高效、可靠、灵活且节能的空调设备。
它们广泛应用于各种工业和商业建筑中，为室内提供舒适的温度和湿度。
通过不断的技术创新和优化，约克离心式冷水机组将继续发展和改进，以满足不断变化的市场需求。
约克离心式冷水机组说明书
约克离心式冷水机组说明书约克离心式冷水机组是一种高效节能的空调设备，它可以为各种建筑物、工厂、商场、办公室、会议室等提供冷水和热水服务。
本文将对约克离心式冷水机组的结构、工作原理、使用方法和维护保养等方面进行详细说明。
一、结构约克离心式冷水机组由压缩机、冷凝器、膨胀阀和蒸发器四部分组成。
其中，压缩机是机组的心脏，它将低温低压的制冷剂吸入，经过压缩、升温，使制冷剂成为高温高压气体，通常用双螺杆压缩机，具有高效节能特点。
冷凝器是用来除去制冷剂中的热量，将其变成液体，使其能够继续循环使用的重要部分。
膨胀阀是用来调节制冷剂流量的，它能够使制冷剂从高压变为低压，降低了其温度和压力，从而形成制冷效果。
蒸发器是用来吸收空气中的热量，使冷却剂变成蒸汽，从而实现空调降温的部分。
除此之外，约克离心式冷水机组还包括水泵、水箱、换热器、控制系统等配件。
其中，水泵将冷水循环送回冷水机组循环使用，水箱则储存冷水，换热器用来将热水或者冷水传递给需要的地方，控制系统则可以实现对机组的控制和监测。
二、工作原理约克离心式冷水机组是通过压缩机的工作，将低温低压的制冷剂吸入，经过压缩、升温，使制冷剂成为高温高压气体，然后通过冷凝器的作用，使制冷剂的温度降低，成为高压液体。
接着，通过膨胀阀的作用，使制冷剂从高压变为低压，降低了其温度和压力，在蒸发器中吸收空气中的热量，使冷却剂变成蒸汽，从而实现空调降温。
在整个过程中，水泵通过循环系统将冷水送回冷水机组进行循环使用，水箱储存着冷水，供应控制系统控制换热器的工作，同时控制系统可以对整个机组进行控制和监测。
三、使用方法在使用约克离心式冷水机组时，应当按照生产厂家的说明书来操作，保证机组的正常运行。
首先，要保证机组接通电源，水泵和空调系统正常运行；其次，可以通过控制系统对机组的工作状态进行监测和控制；最后，应当对机组进行定期的维护和保养，保证机组的正常运行，延长机组的使用寿命。
四、维护保养约克离心式冷水机组的维护保养包括机组的日常维护、周期性维护和定期检测等方面。
约克离心冷水机组参数
约克离心冷水机组参数1. 简介约克离心冷水机组是一种常用的制冷设备，广泛应用于工业、商业和住宅建筑中。
该设备通过离心压缩机将低温制冷剂压缩成高温、高压气体，然后通过冷凝器散热，使气体冷凝成液体。
最后，通过膨胀阀控制制冷剂的流量和压力，使其进入蒸发器进行蒸发，从而吸收热量并降低空气温度。
2. 参数说明约克离心冷水机组的参数主要包括以下几个方面：2.1 制冷量制冷量是指单位时间内从空气或其他物体中吸收的热量。
约克离心冷水机组的制冷量通常以千瓦（kW）为单位进行表示。
制冷量受到多个因素的影响，包括环境温度、湿度、风速等。
2.2 冷却容量约克离心冷水机组的冷却容量是指单位时间内从空气或其他物体中排出的热量。
冷却容量通常以千瓦（kW）为单位进行表示。
冷却容量的大小取决于制冷剂的种类、流量以及冷却器的设计。
2.3 COP（能效比）COP（Coefficient of Performance）是指冷水机组在特定工况下单位制冷量所消耗的能量与输入电能之比。
COP越高，表示单位能量消耗越低，性能越好。
2.4 压缩机类型约克离心冷水机组采用离心压缩机，该类型压缩机具有高效、低噪音、可靠性强等特点。
2.5 制冷剂种类约克离心冷水机组常用的制冷剂种类有R22、R134a等。
制冷剂的选择需要考虑其环保性、安全性和性能匹配等因素。
3. 应用领域约克离心冷水机组广泛应用于以下领域：3.1 工业制造在工业制造过程中，需要对设备或产品进行降温或恒温处理。
约克离心冷水机组可以提供稳定可靠的制冷和恒温功能，满足各种生产需求。
3.2 商业建筑商业建筑如办公楼、商场、酒店等需要大量的制冷设备来保持室内舒适温度。
约克离心冷水机组具有高效节能、运行稳定的特点，适用于商业建筑的中央空调系统。
3.3 医疗领域医疗设施对温度和湿度的控制要求非常严格，约克离心冷水机组可以提供精确的温湿度控制，确保医疗环境的洁净和安全。
3.4 住宅建筑在高层住宅、别墅等住宅建筑中，约克离心冷水机组可以提供整体的中央空调解决方案，满足不同户型和使用需求。
YK介绍
Closed
流量 (负荷)
YK机组的关键部件
关键部件
叶轮 预旋转导叶 齿轮 电动机
冷凝器 蒸发器
压缩机
叶轮 轴颈轴承 高速齿轮 止推轴承 预旋转导叶
连轴器
轴颈轴承
轴封
轴颈轴承
低速齿轮
预旋转导叶
部分开启
关闭
PRV
叶轮
内置齿轮
轴封
高压油腔 轴封盖
压缩机轴
静环
动环
YK止推轴承
连轴器
预旋转导叶
全开
预旋转导叶
部分关闭
预旋转导叶
全部
YK机组制冷循环
叶轮
YK机组制冷循环
YK机组制冷循环
均流板
YK机组制冷循环
均流板
YK机组制冷循环
YK机组制冷循环
冷凝器
YK机组制冷循环
冷凝器
YK机组制冷循环
YK机组制冷循环
YK机组制冷循环
YORK 热交换器的设计
水流 方向
管板
Tube Gage 23 22 20
管支撑板
Actual Tube Thickness Enhanced Section Plain section 0.025" 0.050 - 0.053" 0.028" 0.053 - 0.056" 0.035" 0.059 - 0.063"
YK离心式冷水机组
客户培训教材
约克(亚太)培训中心
内容
• • • • • •
关于制冷剂 制冷循环 压缩机特性图 YK机组重要部件 润滑系统 问题
CFC’s工质废除时间表
废除日期 制冷剂 ODP消耗臭氧潜能值 新设备 2020 无 2010 更换工质 2030 无 2020
约克YK机组维修保养技术手册
根据故障诊断结果，制定详细的维修 计划，准备所需工具和材料。
04
专业工具与设备
专用工具介绍
工具名称：压力表
01
02
用途：用于测量气体或液体的压力
注意事项：应定期校准，避免因误差导致 测量不准确
03
04
工具名称：万用表
用途：用于测量电压、电流和电阻等电气 参数
05
06
注意事项：使用前应检查表笔是否完好， 避免短路或断路
3. 检查电机是否正常，如有问题 ，更换电机。
02
案例总结：启动故障可能涉及多 个方面，需逐一排查，确保机组 正常运行。
案例二：冷却系统故障排查与修复
故障现象
约克YK机组的冷却系统出现异常，水 温过高或冷却效果不佳。
故障分析
可能原因是冷却水堵塞、冷却风扇故 障或散热器脏污。
案例二：冷却系统故障排查与修复
3. 检查电机是否正常，如有问题，更换电机。 案例总结：电气系统涉及多个部件，需仔细检查，确保系统正常运行。
案例四：润滑系统维护与保养
• 维护内容：对约克YK机组的润滑系统进行常规维护和保养，确保润滑油充足、 油路畅通。
案例四：润滑系统维护与保养
维护步骤 1. 检查润滑油油位是否正常，如不足，及时补充。
约克YK机组维修保养技术手册
$number {01}
目 录
• 约克YK机组简介 • 维修保养基本知识 • 维修保养流程 • 专业工具与设备 • 安全注意事项 • 维修保养案例分析
01
约克YK机组简介
机组特点与优势
高效稳定
约克YK机组采用先进的涡旋式压缩 机技术，具有高效、稳定的运行特性 ，确保连续、可靠的生产运行。
故障现象
约克空调主机运行参数参考值
》2MΩ
电压范围
380V±10%
Welcome To
Download !!!
欢迎您的下载，资料仅供参考！
冷却水出水温度最高
37°C
机组系统
蒸发压力（冷冻水出水＝7.2°C、满载电流＝100%）
270-240KPaG
冷凝压力（冷却水出水＝35°C、满载电流＝100%）
900-850KPaG
正常工作油温
45-60°C
过热度（排气温度－冷凝饱和温度）
6-14°C
排气温度(根据冷却水温）
35-60°C
油滤网压差
约克空调主机运行参数参考值
空调机组
YK离心机组R134a
实际数据（R13-1.0 kg/cm2
冷冻水进出水压力最大
10.3 kg/cm2
冷冻水进出水温差
5°C
冷却水进出水压差
0.8-1.0 kg/cm2
冷却水进出水压力最大
10.3 kg/cm2
冷却水进出水温差
5°C
油压差
180-280KPaD
冷冻水出水温度－蒸发饱和温度
＜4°C
冷却水出水温度－冷凝饱和温度
＜4°C
润滑油油位（运行时）
上油镜1/2－下油镜1/2
止推轴承间隙位置
参考值＋10、－25mils
电流范围
30-105%FLA
蒸发压力显示范围
37.9-533.7KpaD
冷凝压力显示范围
0-2172.4KpaD
约克YK水冷离心式冷水机组介绍
0.25 85 F 80 F 75 F 70 F 65 F 60 F
Entering Condenser Water Temperature
0.65
Traditional
0.60
60% Load
100% Load
0.55
80% Load
kW / ton
0.50
YORK (lecwt)
0.45
60% Load
喘振区
Speed +
Speed+PRV
PRV Open
Control
PRV Control +
Min. Speed
负荷 %
定速系统
变速系统
电机转速保持不变 机组负荷降低，进口导叶关小
定速系统
变速系统
• 电机转速保持不变 • 机组负荷降低，进口
导叶关小
定速系统
变速系统
通过自适应能量控制 优化了压缩机的工作效率 可降低电机转速 优化了进口导叶的开度 降低了能耗
定速系统
变速系统
电机转速保持不变 机组负荷降低，进口导叶关小
通过优化冷量控制
优化了压缩机的工作效 率
可降低电机转速 优化了进口导叶的开度
kW / ton
恒速离心式冷水机组
1.2
1.1
1.0
0.9
0.8
Constant Speed
0.7
0.6
0.5
0.4
0.3
0.2
20%
40%
60%
80%
100%
优化PRV导叶开度
节能的关键
• 变频系统了解冷水机组的运行情况 • 能准确预测离心机的喘振点 • 允许机组在喘振点附近工作正常 • 优化了机组的转速，使工作效率达到最高
约克离心式冷水机组培训资料
高效节能
提供制冷剂蒸汽(zhēnɡ qì)预旋转动力，减少压缩机
做功
21002/114//1200/2114
9
第九页，共37页。
产品特点 润滑系统(xìtǒng)(备用油槽)
▪ 在主机启动之前、运行期间和逐渐停转阶段，润滑油由变频驱动式油泵压入各 轴承、齿轮和旋转面。
▪ 在压缩机顶部有一个重力供油式贮油槽，当电源发生故障机器逐渐停转时，由 它提供润滑。
YK 离心式冷水机组产品(chǎnpǐn) 介绍
2102/114/1/200/1214
第一页，共37页。
主要 (zhǔyào)内 容
▪ 产品介绍 ▪ 产品特点 ▪ 优点(yōudiǎn)总结 ▪ 项目实例
2102/114/1/200/2114
2
第二页，共37页。
产品(chǎnpǐn)介绍 – 概述
• 压力容器制造符合GB压力容器规范 - GB150/GB151
•通过ASME认证，可根据客户需要提供符合ASME锅炉和压力 容器规范的产品
2102/114/1/200/2114
4
第四页，共37页。
产品介绍(jièshào) – 系统 介绍(jièshào)
制冷剂循环
完全由工厂组装，包括蒸发器、冷凝器、压缩机、电机、润滑 系统、控制中心和所有跟机组(jīzǔ)有关的接管和敷线
第二十七页，共37页。
3 远程群控系统
冷水(lěngshuǐ)机房群控系统 -- 机房实时监控
控制 先进
21002/114//1200/2114
28
第二十八页，共37页。
产品(chǎnpǐn)特点 - 工 厂配装 VSD
约克变频驱动装置(可选项)工作原理(yuánlǐ)、优点
约克YK离心冷水机组资料
提升压力 低压（低温）气体被吸入压缩机并被压缩成高压（高温）
气体 活塞式、双 / 单螺杆、回转式 离心
冷凝器
从压缩机出来的高温制冷剂气体进入冷凝器，在一定压力 下释放热量变成液体。
高温制冷剂在冷凝器中冷凝。
各部件的作用
节流装置 (膨胀阀) :
液体经过节流装置使压力下降。 孔板、热力膨胀阀、电子膨胀阀、毛细管等
轴颈轴承 低速齿轮
高速齿轮
低速齿轮
特点及优势
最优化的叶轮设计 适应于各类特定的运行工
况
可靠相同部件在军事工业上 使用
单螺旋设计 与 VSD 完美配合
轴与轴封剖面图
YK系列轴封
双层密封
泰福龙C型 密封环
约克双层轴封的优点 约克机组采用双层密封以保证轴承的润滑及密封； 冷媒进入压缩机前，已与润滑油彻底分离； 冷媒在轴封处的泄漏微乎其微；
预防喘振的措施
当负荷降低时确保冷却水进水低温 这一措施同时还会降低压缩机功耗，并使压缩机
避免进入喘振区
连轴器
工厂定位 柔性连轴器 D--法兰电动机
电机与压缩机的复式联轴器(冷媒系统与电气系统完全分开)
开式电机彻底消除了冷媒冷却闭式电机的能耗
(电机由空气冷却，散热量不带入制冷系统，效率可 提高约3%~5%)
机组前视图
机组后视图
制冷机组的整体布局
冷却塔
电机
压缩机
冷凝器
蒸发器 2010/4/14
截流元件
机组代码
YK机组结构
离心机组的组成部件
机组构造
关键部件
叶轮
预旋转导叶
齿轮
电动机
蒸发器
YK冷水机组产品知识
冷凝器压力传感器(025W28678-006)
压缩机上油高压传感器(025W28678-006) 油槽上油低压传感器(025W28678-006)
基本控制-冷水机组启动和停机程序（机电启动器和固态启动器）
基本控制
基本控制-冷水机组启动和停机程序（变频启动器）
基本控制-紧急停机
设计特点
开式电机，电机空气冷却
换热管
高效强化换热管
采用最新高效换热铜管，传热效率最佳 水侧和制冷剂侧强化传热，减少机组能耗和管道
冷凝器、蒸发器支撑板处高
效传热管设计成光管
光管段铜管壁厚增加1倍 支撑板处光管采用胀接,把铜管固定在支撑板上
使用寿命长
节流装置
可变孔板 目标:控制冷剂从冷凝器到蒸发器的流量
主要组成：蝶阀
弹簧减震器/橡胶减震垫
温度/压力传感器
油槽上的温度传感器(025-33288-000)
排气温度传感器(025-33288-000/025-39993-000) 过冷液体温度传感器(025-37831-000)
蒸发器温度传感器(025-34519-000)
冷冻水、冷却进出水口温度传感器（025W29964-000) 蒸发器压力传感器(025W28678-112)
均布气流，提高换热效率
高效节能
设计特点 - 高效换热器设计
铜管中部设钢板支撑架
最小的铜管震动 - 耐用 支撑处铜管厚度增加 延长寿命－减少更换次数 每根管子可单独更换，维修方便
可靠性高，灵活性好
蒸发器内置消雾器
防止液态制冷剂带入压缩机，延长压缩机使用寿命
维修简单， 费用低廉
2P 后水 箱
船用水箱
3P前水箱
约克 离心式冷水机组 主要参数
约克离心式冷水机组主要参数英文版York Centrifugal Chiller Main ParametersYork centrifugal chillers are widely used in various industries for their high efficiency and reliability. These chillers are designed to provide cooling for large buildings, industrial processes, and other applications where a constant supply of chilled water is required.The main parameters of York centrifugal chillers include cooling capacity, power consumption, refrigerant type, and operating conditions. The cooling capacity of a chiller is measured in tons or kilowatts, and it indicates the amount of heat that the chiller can remove from a space in a given period of time. The power consumption of a chiller is also an important parameter, as it determines the operating costs of the system.The refrigerant type used in York centrifugal chillers is typically R-134a or R-123, which are environmentally friendly and have low global warming potentials. These refrigerants are non-toxic and non-flammable, making them safe for use in various applications. The operating conditions of a chiller, such as ambient temperature and humidity, also play a crucial role in its performance and efficiency.In conclusion, York centrifugal chillers are an excellent choice for cooling large spaces and industrial processes. With their high efficiency, reliability, and environmentally friendly refrigerants, these chillers are a cost-effective solution for various cooling applications.中文翻译约克离心式冷水机组主要参数约克离心式冷水机组以其高效率和可靠性在各个行业广泛应用。
约克离心式冷水机组说明书
, 了解每个, 包括日常设备检3YK 离心式冷水机组设计特点约克OptiView TM YK 离心式冷水机组能提供各种形式的配置，以满足不同用户的需要。
配置约克变频驱动装置(VSD)的YK 机组彩色图象显示控制中心约克OptiView TM 彩色图象显示控制中心，同时显示机组每个部件的运行参数与插图，控制简单形象。
变频配置，高效节能(选项)配置变频驱动器，独特的自适应容量控制将电机变频和导流叶片调节完美地结合在一起，大大提高机组的效率，令部分负荷耗电指标低达0.2kW/ton ，机组的年节能可达15%-25%。
单级压缩机，先进可靠约克单级压缩机的运动部件较少、设计简洁高效，它的长工作寿命已在许多应用中得到了证明。
轻质、高强度的铝制叶轮采用后弯叶片，效率很高。
翼形导流叶片减少了气流的扰动，使部分负荷能保持最高效的性能。
压缩机可平稳地从100% 卸载到最低负荷。
开式电机，安全可靠闭式电机烧毁后会对冷水机组造成灾难性的破坏，整台机组必须彻底清洁，并要更换制冷剂后方可使用。
约克YK 离心式冷水机组采用风冷式电机，从而避免了这种危险。
制冷剂根本不会与电机接触，避免了对冷水机组其它部分的污染。
保险公司在对大型空调设备保险时，通常风冷式电机的保险费要比制冷剂冷却的闭式电机低得多。
充分利用低温冷却水，显著节能符合实际工况下的节能要求，机组能充分利用低达12.8℃的冷却水，获得明显的节能效果，而不像有些机组那样需要人为地将水温控制在21~24℃。
高效热交换器，表现卓越热交换器采用了最新的高效换热铜管，使传热效率最佳、结构紧凑。
水侧和制冷剂侧强化传热，减少机组能耗和管道结垢。
结构紧凑，安装方便机组设计精密紧凑，大大减少机房占地面积。
安装时只需少量的接管和布线，帮助用户节约安装费用。
环保冷媒，造福人类- 约克YK 冷水机组的性能经美国空调制冷供暖协会(AHRI)认证。
- 符合最新的AHRI550/590标准。
- 采用HFC-134a 环保制冷剂，对臭氧层没有损害。
YK系列离心式冷水机组
» ¾ Ô Ë ¾ Õ µ ÷Ö ÷º ú Ô Ë Ð ² Î Ê ý ² Î ¾ » Ö µ
Õ µ ¾ ÷º ú × é
® Ë Ï µ Í ³ £ ¹ ä ¿ ¶ ³ Ë ® ¼ ø ³ ö Ë ® Ñ ¸ ² î ä ¿ ¶ ³ Ë ® ¼ ø ³ ö Ë ® Ñ ¸ À ¥ × î ´ ó ä ¿ ¶ ³ Ë ® ¼ ø ³ ö Ë ® Î Á ² î ä ¿ È ´ Ë ® ¼ ø ³ ö Ë ® Ñ ¸ ² î ä ¿ È ´ Ë ® ¼ ø ³ ö Ë ® Ñ ¸ À ¥ × î ´ ó ä ¿ È ´ Ë ® ¼ ø ³ ö Ë ® Î Á ² î ä ¿ È ´ Ë ® ³ ö Ë ® Î Á ¶ È × î · ß ú º × é Ï µ Í ³ ô Õ × Ô ä ¿ × Ô ·Ñ ¢ ¸ À ¥ ç À µ ÷£ ¼ ý Ñ Ã ¸ À ¥ ç À µ ÷£ ¼ £ ¿ ¨ ä ¶ ³ ® Ë ³ ö ® Ë £ ¼ 7,2¡ ã C¡ ¢ Á ú 100%£ ¦ ¨¿ £ ä È ´ Ë ® ö ³ Ë ® ¼ £ 35¡ ã C¡ ¢ Á ú 100%£ ¦
–无需冷却水接管 –冷量消耗已在总制冷量中扣除
• 止推轴承和轴封维修方便
MILLENNIUM 离心机优势
• 采用无氯环保HFC-134a 冷媒
– 正压设计取得 ASME 认证 – 无真空抽气装置
• 独一无二的止推轴承保护装置
– 位移探头
• 符合工业标准的结构设计
– 可靠性强，运行寿命长
• “J” 型压缩机的蒸发器换热管在中间支撑板处 胀管 • 配有可选的隔离阀，便于将冷媒贮存在机器筒 体内
单级离心机组成 压缩机，冷凝器，蒸发器，润滑系统，电机，微电脑控制中心。 一、压缩机： 1、吸气室 将从蒸发器过来的气态冷媒，均匀引入压缩机 2、进口导叶 用来调节制量，当导叶旋转时，改变了进入叶轮的气量大小 3、叶轮 它由主轴带动经齿轮增速 高速旋转，利用离心力作用将气体冷媒加速加压。 4、扩压器 气体从叶轮流出时有很高的流动速度，为了将这部份动能充分转变为压力 能，所以在叶轮后面设置了扩压器（有叶扩压器和无叶扩压器）随着直径的增大通道面 积增加，使气体速度逐渐减慢压力得到提高。 5、蜗室 它把扩压器的气体汇集起来，并引向压缩机外的冷凝器，由于蜗室的直径逐渐 增大，流通面积也增大，对气体起降速扩压的作用。 6、齿轮 特殊设计的单螺旋齿轮带冕状齿，在任何时候都有一个以上齿啮合，使压缩 机的负荷能均匀分布，运行宁静。齿轮整个装在压缩机的旋转支座上，用油膜润滑。 7、止推轴承 每个齿轮单独装有各自的止推轴承防止轴向窜动。 8、轴颈轴承 特殊处理的铝合金轴承套入齿轮轴上油泵加油强制润滑。 9、轴封 采用新型材料陶瓷碳化硅、由于陶瓷碳化硅传热性能好，可以快速而有效地将密封件表面 的热量传走，这种无孔的陶瓷材料，降低了在开机时密封件表面的高温，避免了碳泡和表 面结焦的现象，用陶瓷碳化硅取代了原来用于动环的铸铁，并降低了润滑油的粘度，使运 行时密封装置温度也降低了，极大地减少因氧化的油沉淀物引起的结焦，延长了轴封寿命。 1、陶瓷碳化硅不导电，由其制成的密封件不会因带电而吸收附铜离子，也就不会引起表面 结铜渣，陶瓷碳化硅摩擦性能好，并能与润滑油很好地兼容，陶瓷碳化硅质地紧密不含 气孔，不会吸收制冷剂和润滑油，避免了密封件出现气泡现象。 2、新润滑方式将经过冷却的油直接喷在密封件表面降低了表面温度并延长了使用寿命 3、改进的“O”形圈及新型的“C”形圈，长期使用的“O”型圈作了改进，用高科技的金 属波纹管设计取代了流体密封的 O 形圈，这样静环与轴承紧密连接，由金属波纹管提 供轴向的运动，解决了液体密封环组装困难和易膨胀起的问题，对于静环，金属波管提 供了真正意义上的密封， “O ”形圈不再需要沿着轴承作轴向运动。一种全新的采用甲 氟乙烯（PTFE）材料制成的 C 形环，聚四氟乙烯一直被应用于航天工业，它不吸性制 冷剂和润滑，工作温度高达 3020C 且机械性能好
约克离心式冷水机组介绍
莫斯科克里姆林宫 离心式冷水机组 1500冷吨
英吉利海峽海底隧道 离心式冷水机组1800冷吨
美国国会大厦 离心式冷水机组 28400冷吨
美国海军舰队潜艇指定 空调设备供应商
26 Insert Footer
8 Insert Footer
冷凝器换热管
管板
支撑板
PRV翼形预旋转导流叶片
微电脑控制中心控制部分负荷，实现冷量精确连续控制 提供制冷剂蒸汽预旋转动力，减少压缩机做功
9 Insert Footer
约克变频驱动装置(可选项)工作原理、优点
冷冻水温度 温度设定值 蒸发/冷凝压力 PRV 位置 实际电机转速
远程监视系统
2
实时监视 –
冷水机组数据报表
23 Insert Footer
远程监视系统
2
冷水机组分析图表 – 压力及电流值 水系统温度
24 Insert Footer
远程群控系统
3
冷水机房群控系统 -- 机房实时监控
25 Insert Footer
应用实例
—— YORK遍全球
五角大楼 离心式冷水机组 37500冷吨
12 Insert Footer
冷水机组最大的安全可靠性因素是： 电机的安全可靠使用
开式电机空气冷却，体积不受压缩
机腔体限制，可使用较粗的线径，适 用于电压波动大的中国地区
13 Insert Footer
YORK开式机组
采用专利轴封技术
14 Insert Footer
彩色图像显示微电脑控制中心
CC
同同时时关关小小PPRRVV
节能原理
• RPM ~ 流量 • RPM 2 ~ 压头 • RPM 3 ~ HP
YORK离心式冷水机组
冷 凝 器
从压缩机出来的高温制冷剂气体进入冷凝 器，在一定压力下释放热量变成液体。 高温制冷剂在冷凝器中冷凝。
节流装置(膨胀阀) 节流装置(膨胀阀) :
液体经过节流装置使压力下降。 孔板、热力膨胀阀、电子膨胀阀、毛细管 等
蒸
发
器
液体制冷剂进入蒸发器蒸发为气体。 制冷剂在蒸发器中吸收热量。
机
组
轻质高强度、 轻质高强度、全 封闭式铸铝叶轮
结
齿 轮
构
斜纹齿轮 增加传动面积 减少齿尖同时受力
预旋转导 叶
铜制，由步进电机 铜制， 带动， 带动，微电脑控制 中心提供信号
叶轮
电动机
蒸发器
冷凝器
风冷冷却电机 抗过载能力强 维修性强 不污染冷媒系统
PRV翼形预旋转导流叶片 PRV翼形预旋转导流叶片
蒸发器界面
机组运行参数
安全停机信息 “蒸发器-压力过低” 蒸发压力低于172.5Kpa机组报警停机 蒸发压力上升和压力开关放置在停止位置 后，机组才能被启动
冷凝器界面
机组运行参数
安全停机信息 “冷凝器-压力过高” 冷凝压力高于1241Kpa机组报警停机 冷凝压力高于826.8Kpa机组可以复位开机 冷凝压力下降和压力开关放置在停止位置 后，机组才能被启动
微电脑控制中心控制部分负荷， 微电脑控制中心控制部分负荷，实现冷量精确连续控 制 提供制冷剂蒸汽预旋转动力， 提供制冷剂蒸汽预旋转动力，减少压缩机做功
制冷机组整体布局
ห้องสมุดไป่ตู้
喘 震
机组喘震示意图
喘震定义
喘震是一种倒流现象，喘震发生时，制 冷剂从冷凝器倒流，经过压缩机回流到蒸 发器。当制冷剂回到蒸发器之后，冷凝压 力下降，蒸发压力上升，压缩机开始再次 按正常方向工作。但是，随着冷凝压力的 升高，蒸发压力的下降，机组将再次开始 喘震。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开启式电机与封闭式电机
• 如因电压不正常或安装不善 等导致电机烧 毁-•开式电机只需 重新绕组，制 冷剂和润滑油 不损分毫。
•闭式电机需彻 底清洗系统， 甚至送回原厂 维修，大大节省 维护费用。
开式电机与闭式电机的对比
闭式电机的冷却系由制冷机组产生的冷量，即 低温的 冷媒加以冷却，因而多消耗3%~5%的电量，故称为 “内耗”；
喘振
喘振是一种倒流现象，喘振发生时，制冷剂从冷凝器 倒流，经过压缩机回流到蒸发器。当制冷剂流回到蒸发器 之后，冷凝压力下降，蒸发压力上升，压头减小，压缩机 开始再次按正确方向工作。但是，随着冷凝压力的升高， 蒸发压力下降，机组将再次开始喘振。
叶轮和有导叶的扩散器发生失速
叶轮和有导叶的扩散器发生失速时，流 量和压头都非常接近喘振点。因此，一旦有 该种失速发生，不允许离心机继续运行哪怕 是很短的时间，因为在这种情况下，只要流 量略有减小或压头稍有升高，离心机就会走 出失速，进入喘振区。
ENTRY 123 456 789
* 0 am pm
ENTER
CANCEL
DISPLAY HOLD
ADVANCE DAY
SCROLL
SETPOINTS
CHILLED LIQUID TEMP
% CURRENT LIMIT
PULL DOWN DEMAND
CLOCK
DAILY SCHEDULE
HOLIDAY
的PC板 2 个转化稳压器输出12VDC到继电输出
板和10VDC到微处理板 10VDC 进一步变压成5VDC的萤光显示
电源
显示板
微电脑控制中心的门背面
显示屏
显示板接口
数字输入板
继电器输出板
继电器输出板
继电输出板
从微处理板接收12VDC信号, 开/关各个部件。
输出/输入板
电脑板间的接点
STATUS
DISPLAY
CHILLED LIQUID TEMPS
REFRIGERANT PRESSURES
OIL PRESSURE
OPTIONS
SSS MOTOR CURRENT / VOLTS
CONDENSER LIQUID TEMPS
% MOTOR CURRENT
OPERATING HRS. START COUNTER
蒸发器
液体制冷剂进入蒸发器蒸发为气体。 制冷剂在蒸发器中吸收热量。
叶轮
均流板 冷凝器
过冷器
预旋转导流 叶片
汽液分离板 满液式 蒸发器
截流孔板
离心式冷水机组
满液式 蒸发器
干式蒸发器
满液式蒸发器
压缩机吸气管
视镜
油收集器 回油管
均气板 支撑板
支撑板 固定棒
液位控制
均液板
液态冷媒供液管
PEH 蒸发器
REMOTE RESET TEMP RANGE
DATA LOGGER
SERVICE
OPEN CLOSE HOLD AUTO PRE - ROTATION VANES
WARNING MANUAL DISPLAY HISTORY
RESET
OIL
DATA PRINT
PUMP
COMPRESSOR
ACCESS PROGRAM MODE
最大的重新启动温度为26.7ºC
机组运行参数
4.冷冻水和冷却水进出水温差一般在5ºC 如果温差过大要考虑是否水流量偏小或系统过脏、
结垢 5.正常情况下冷冻水出水温度与蒸发压力下饱和温度的
温差在2ºC 6.正常情况下冷却水出水温度与冷凝压力下饱和温度的
温差在4-6ºC
蒸发器界面
喘振发生
离心式压缩机旋转失速和喘振的差别
旋转失速 旋转失速是所有离心式压缩机在流量减小（负荷减
小）和/或者压头增加（温度头增加）时发生的一种空气 动力学中的扰动现象。
在所有类型的旋转失速中，只有总流量中的一小部 分在叶轮或扩散器内部再循环。绝大多数的流体被从蒸 发器连续不断地泵入冷凝器。在失速发生时，蒸发器和 冷凝器的压力表是稳定的。
在低负荷工况下运行，电机容易因冷媒分配不均造成冷 却不足，产生过热，乃至烧毁；
冷媒系统的冰堵(系统内有水分)或脏堵(系统内有杂 质)，容易引起电机的冷却不足，产生过热，乃至烧 毁；
开式电机的冷却，完全由空气冷却，不存在“内耗”， 因而节省运行费用；
开式电机电气系统与冷媒系统独立分开，互不影响。
预防喘振的措施
当负荷降低时确保冷却水进水低温 这一措施同时还会降低压缩机功耗，并使压缩机
避免进入喘振区
连轴器
工厂定位 柔性连轴器 D--法兰电动机
电机与压缩机的复式联轴器(冷媒系统与电气系统完全分开)
开式电机彻底消除了冷媒冷却闭式电机的能耗
(电机由空气冷却，散热量不带入制冷系统，效率可 提高约3%~5%)
显示
电源
微处理板
微处理板
EPROM
R.T.C. 实时时钟电路芯片
通讯/远程控制接口
机组身份代码旋纽
CM-2 马达电流控制板
CM-2过载指示灯
马达电流标定电阻
标定电阻与二极管桥
从3个CT输入信号
固态启动的逻辑控制板
变速油泵面板
油泵 “变速驱动装置”板
图象动画式微电脑控制中心
1加仑（gallon） =3.79升（L） 美制
1磅（Ib）=454克（g） 1kg=2.2Ib
1每加/仑每分（gpm）=3.786升/每分（L/m）
1磅（PSI）=6.89千帕(Kpa) 1Kpa=0.145PSI
℃=5（℉-32）/9
℉=9/5+32
1冷吨=3024Kcal=3.516KW
1马力（Hp）=0.746千瓦特(Kw) 1kW=1.34HP
提高机组效率,降低结垢率,节省维护费用
离心式冷水机组
过冷器
离心式冷水机组
截流孔板
截流元件
固定截流孔板 可变截流孔板 强化非设计工况性能 液体管线调节阀 制冷剂液位探头维持冷凝器最佳液位 通过MicroPanel控制
止推轴承
叶轮 轴颈轴承
高速齿轮
连轴器
预旋转导叶
轴封
轴颈轴承
彩色图象显示控制中心 当今最先进的控制和显示系统； 提供了监控、数据记录、安全保护和便利的操作； 图片栩栩如生，可显示冷水机组、系统和子系统的运行
参数； 提供了三级安全访问密码，防止随意改动设置； 附属设备的联锁、编程及开放的通讯协议； 智能的防冻保护可使机组提供2.2℃的冷冻水 ； 运行趋势分析、历史记录及销售定单资料(合同所订购的
值”而使机组正常停机。例如：出水温度设定值为7ºC， 停机偏差值为2.2ºC则机组的停机温度为4.8ºC.
机组最低的停机温度为2.2ºC 3.C 一般设定为5ºC 意为当出水温度达到”冷冻水出水温度设定值加上该偏差
值“使机组再次启动。例如：出水温度设定值为7ºC，再 启动差值为5ºC则机组的在启动温度为12ºC.
铜管支撑板
实际铜管厚度
加强部分
常规部分
0.025"
0.050 - 0.053"
0.028"
0.053 - 0.056"
0.035"
0.059 - 0.063"
高效换热铜管
水流方向
WATER FLOW
Tube Sheet
筒体端板
Tube Support
中间支撑板
换热器采用新型高效换热型面 (内螺纹/外肋片)
机组运行参数
安全停机信息 ”蒸发器-压力过低“ 蒸发压力低于172.5Kpa机组报警停机 蒸发压力上升和压力开关放置在停止位置后，机组才
能被启动
冷凝器界面
机组运行参数
YK止推轴承
止推轴承探头
间隙
直流信号
止推轴承
探头
直流信号
泄压阀 液位视镜
压力与温度传感器
压力传感器
热敏电阻
压力传感器
输入信号 输出信号
接地或返回
温度传感器（热敏电阻）
输入电压 输出电压
YK制冷剂液位传感器
液
安
位
装
传
后
感
的
器
探
探
头
头
把式流量计（水流开关）
润滑系统
油泵 油过滤器 电加热器 油冷却器 回油系统
培训内容
1.常用的计量单位换算 2.系统结构 3.工作原理 4.润滑系统 4.常见故障 5维护与保养
计量单位换算
长度 容积 质量 流量 压力 温度 热能 功率
1英寸=25.4mm 1米=100cm=3.94英寸(in)
1加仑（gallon）=4.55升（L） 英制
压缩机
提升压力 低压（低温）气体被吸入压缩机并被压缩成高压（高温）
气体 活塞式、双 / 单螺杆、回转式 离心
冷凝器
从压缩机出来的高温制冷剂气体进入冷凝器，在一定压力 下释放热量变成液体。
高温制冷剂在冷凝器中冷凝。
各部件的作用
节流装置 (膨胀阀) :
液体经过节流装置使压力下降。 孔板、热力膨胀阀、电子膨胀阀、毛细管等
常用术语：
表压=绝对压力-大气压力 真空度=大气压力-绝对压力 蒸发器小温差=冷冻水出水温度－蒸发温度 冷却器小温差=冷凝温度－冷却水出水温度
小温差取决于换热器性能好坏
过冷度=对应的饱和温度－离开冷凝器的制冷剂温度 过热度=排气温度传-对应的冷凝饱和度 油压差=油泵出口压力-压缩机的入口压力
