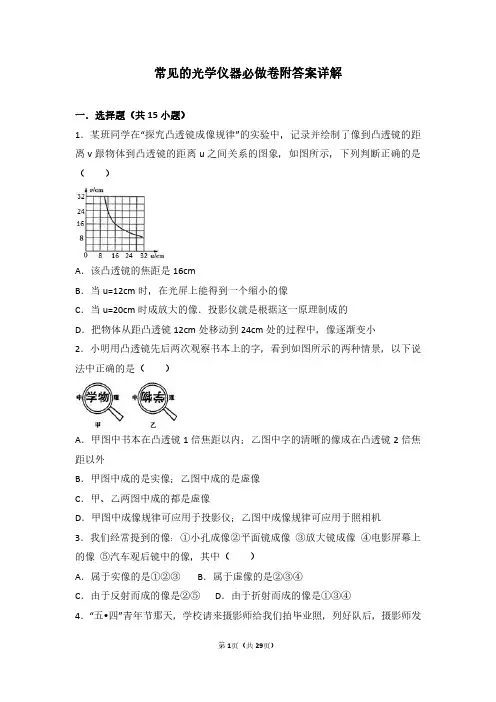

常见的光学仪器必做卷附答案详解

常见的光学仪器必做卷附答案详解一．选择题（共15小题）1．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cmB．当u=12cm时，在光屏上能得到一个缩小的像C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小2．小明用凸透镜先后两次观察书本上的字，看到如图所示的两种情景，以下说法中正确的是（）A．甲图中书本在凸透镜1倍焦距以内；乙图中字的清晰的像成在凸透镜2倍焦距以外B．甲图中成的是实像；乙图中成的是虚像C．甲、乙两图中成的都是虚像D．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机3．我们经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤汽车观后镜中的像，其中（）A．属于实像的是①②③B．属于虚像的是②③④C．由于反射而成的像是②⑤D．由于折射而成的像是①③④4．“五•四”青年节那天，学校请来摄影师给我们拍毕业照，列好队后，摄影师发现有几位同学没有进入取景框内，这时他重新调整照相机的正确方法是（）A．照相机向前移，镜头向前伸B．照相机向前移，镜头向后缩C．照相机向后移，镜头向前伸D．照相机向后移，镜头向后缩5．为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是（）A．凸镜B．凹镜C．凹透镜D．凸透镜6．用照相机拍摄集体照时，人全站好后发现有些人没有进入画面，那么采取的措施是（）A．照相机离人近一些，将镜头往前伸B．照相机离人近一些，将镜头往后缩C．照相机离人远一些，将镜头往前伸D．照相机离人远一些，将镜头往后缩7．将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个（）A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像D．正立、放大的虚像8．如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．利用这一成像规律可制成幻灯机B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板9．在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30cm时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像．该凸透镜的焦距可能为（）A．5cm B．10cm C．15cm D．18cm10．在“探究凸透镜成像的规律”时，当烛焰离透镜13cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距可能是（）A．4cm B．6cm C．7cm D．12cm11．某同学用如图所示器材探究“凸透镜成像规律”，此时光屏上成清晰的像，下列说法正确的是（）A．光屏上成的是倒立、放大的实像B．投影仪成像利用了这一规律C．向右适当移动凸透镜，光屏上可以成倒立、缩小的实像D．向右适当移动蜡烛，光屏上可以成正立、放大的虚像12．如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体．拿一个远视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊．在拿走远视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜13．如图所示是近视眼和远视眼的成因示意图．下列说法正确的是（）A．甲是远视眼，应佩戴凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩戴凸透镜矫正D．乙是近视眼，晶状体折光能力较弱14．如图是眼睛的成像光路，下列说法正确的是（）A．甲是近视眼，应戴凸透镜眼镜；乙是远视眼，应戴凹透镜眼镜B．甲是远视眼，应戴凸透镜眼镜；乙是近视眼，应戴凹透镜眼镜C．甲是远视眼，应戴凹透镜眼镜；乙是近视眼，应戴凸透镜眼镜D．甲是近视眼，应戴凹透镜眼镜；乙是远视眼，应戴凸透镜眼镜15．如图，显微镜下观察到的物像在视野右下方，要把物像调到视野中央，应将玻片标本向什么方向移动（）A．右上方B．左下方C．左上方D．右下方二．填空题（共7小题）16．在探究凸透镜成像实验中：（1）如图甲，要使像能够成在光屏的中央，应将透镜向（上/下）调整．（2）若凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，能成倒立、的实像；当烛焰向左（远离透镜）移动后，要在光屏上成清晰的像，需将光屏向（左/右）移．（3）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上还能成清晰的像，可将蜡烛向（左/右）移．17．如图是探究凸透镜成像的实验装置，光屏上得到了一个清晰的像（光屏上像未给出），则该像为、的实像，应用这一规律可以制成（选填“照相机”或“投影仪”），保持透镜不动，将蜡烛向左移动，为使光屏上再次出现清晰的像，应将光屏向移动（选填“左”或“右”）．18．如图甲所示的装置测出凸透镜的焦距为cm，用该透镜“探究凸透镜成像规律”，当蜡烛、透镜位置如图乙时，移动光屏可成清晰的倒立、的实像．19．小明在做“探究凸透镜成像规律”的实验中：（1）如图1所示，让一束平行光射向凸透镜，移动光屏，直到在光屏上会聚成一点，则该凸透镜的焦距为cm．（2）如图2所示，要使像成在光屏的中央，应将光屏向调整（选填“上”或“下”）．（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个倒立、的实像，生活中的就是利用这个原理制成的．（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将（选填“变大”或“变小”）．20．如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像．如果去掉光屏，眼睛在A处（选填“能”或“不能”）看到这个像，原因是．21．如图是凸透镜成像的装置，焦距为15cm的凸透镜固定在光具座50cm刻度线处．（1）蜡烛在10cm刻度线时，光屏上成清晰的像，则该像是的实像．（放大、等大、缩小）（2）蜡烛在30cm刻度线处时，光屏上成清晰的像，则该像是的实像．（放大、等大、缩小）（3）蜡烛在40cm刻度线处时，光屏上成清晰的像，从凸透镜右侧通过凸透镜可以看到烛焰的像．（倒立、正立）22．如图所示是简易天文望远镜的内部结构，远处的物体经过物镜成一个的实像，落在目镜的位置；这个实像经过目镜成一个正立、的虚像．如果你想制作简易天文望远镜，又没有现成的透镜，可以选用合适的（填“近视镜”或“远视镜”）镜片代替．三．作图题（共3小题）23．如图所示，请在图中面出两条入射光线通过凸透镜后的折射光线．24．如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．25．请根据一束光线经过一个透镜前后的情况，如图所示，请在图中虚框内画出这个透镜．四．实验探究题（共3小题）26．实验室利用光具座研究凸透镜成像的规律，当三个元件移动到图示位置时，光屏上出现了清晰的像，回答下列问题：（1）光屏上像的性质为．（2）关于本实验中得到的像在生活中的应用，举一个例子．（3）从图中读出物距为cm，并推算出焦距为（选填字母）．A．f＜15cm B.15cm＜f＜20cm C．f＞30cm（4）如果保持蜡烛与凸透镜的位置不变，撤去光屏，是否仍然成像？．27．在探究“凸透镜成像的规律”实验中：（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象．由图象可知凸透镜的焦距是cm．（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、的实像．（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏凸透镜．28．小华在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光屏至65cm刻度线处，使烛焰在光屏上成清晰的像．如图所示．请结合此实验完成下列问题：（1）如图所示的实验现象能够说明的成像特点．A．照相机B．幻灯机C．放大镜（2）保持透镜在50cm刻度线处不动，如果想在光屏上得到更大的清晰的像，应该进行的操作是．A．将蜡烛左移，光屏左移B．将蜡烛左移，光屏右移C．将蜡烛右移．光屏左移D．将蜡烛右移．光屏右移（3）保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上80cm刻度线处，将光屏放在光具座上透镜的左侧，通过移动光屏，在光屏上可呈现烛焰清晰的像．A．倒立放大B．倒立缩小C．正立放大．五．解答题（共2小题）29．洋洋同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜．（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为cm．（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在上，为实验探究做好准备．（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止．生活中就是利用这一成像原理来工作的．（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的．A．凸透镜B．凹透镜（5）若保持凸透镜位置不变，将蜡烛移动到标尺35cm处，会在光屏上得到一个倒立的实像．（6）如果用不透明纸板将凸透镜上半部分遮住，结果．A．没有影响B．不能成像C．成一半的像D．仍能成完整的像，但亮度变暗．30．小芳同学做探究凸透镜成像的规律实验，她首先按图所示完成仪器装配，图中H点是2倍焦距处．（1）经过调节，在光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向（选填“上”或“下”）调；（2）调节好蜡烛的高度后，她把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向移动（填“左”或“右”），这次成的是立、的实像；（3）再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的像，要想看到这个像，小芳观察的方法应是：．常见的光学仪器必做卷附答案详解参考答案与试题解析一．选择题（共15小题）1．（2016•天水）某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cmB．当u=12cm时，在光屏上能得到一个缩小的像C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小【解答】解：A、u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=16cm时，所以f=8cm．A错误．B、当u=12cm时，2f＞u＞f，成倒立、放大的实像．B错误．C、当u=20cm时，u＞2f，成倒立、缩小的实像，应用于照相机．C错误．D、物体从距凸透镜12cm处移动到24cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小．D正确．故选D．2．（2015•沈河区一模）小明用凸透镜先后两次观察书本上的字，看到如图所示的两种情景，以下说法中正确的是（）A．甲图中书本在凸透镜1倍焦距以内；乙图中字的清晰的像成在凸透镜2倍焦距以外B．甲图中成的是实像；乙图中成的是虚像C．甲、乙两图中成的都是虚像D．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机【解答】解：A、甲图成正立放大的虚像，物距小于焦距；乙图成倒立放大的实像，物距大于一倍焦距小于二倍焦距，像距大于二倍焦距，乙图中字的清晰的像成在凸透镜2倍焦距以外，故A正确；BC、实像都是倒立的，虚像都是正立的，甲图中成的是虚像；乙图中成的是实像，故B、C错误；D、甲图中成像规律可应用于放大镜；乙图中成像规律可应用于投影仪，故D错误．故选A．3．（2014•湖北）我们经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤汽车观后镜中的像，其中（）A．属于实像的是①②③B．属于虚像的是②③④C．由于反射而成的像是②⑤D．由于折射而成的像是①③④【解答】解：①小孔成像是由光的直线传播形成的实像．②平面镜成像是由光的反射形成的虚像．③放大镜成像属于凸透镜成像，是由光的折射形成的虚像．④电影银幕上的像，属于凸透镜成像，是由光的折射形成的实像．⑤汽车观后镜中的像，观后镜是凸面镜，所以它成的像是由光的反射形成的虚像．其中，属于实像的是①④；属于虚像的是②③⑤；由于反射而成的像是②⑤；由于折射而成的像是③④．故选C．4．（2010•广安）“五•四”青年节那天，学校请来摄影师给我们拍毕业照，列好队后，摄影师发现有几位同学没有进入取景框内，这时他重新调整照相机的正确方法是（）A．照相机向前移，镜头向前伸B．照相机向前移，镜头向后缩C．照相机向后移，镜头向前伸D．照相机向后移，镜头向后缩【解答】解：根据凸透镜成像的规律知，使全体同学都进入镜头，是要把成的像变小点，就要像距变小，物距变大，故应人不动，照相机离人远一些，镜头往里缩一些．故选D．5．（2016•环县校级模拟）为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是（）A．凸镜B．凹镜C．凹透镜D．凸透镜【解答】解：（1）凹透镜的焦距极短，它将室外的人或物成一缩小的正立虚像，此像正好落在目镜（凸透镜）焦点之内，此时的目镜起着放大镜的作用，最后得到一个较为放大的正立虚像．（2）人从外向内看时，此时的门镜相当于一个凹透镜，凹透镜对光线有发散的作用，所以看不到屋内成像情况．故选C．6．（2013秋•让胡路区校级期末）用照相机拍摄集体照时，人全站好后发现有些人没有进入画面，那么采取的措施是（）A．照相机离人近一些，将镜头往前伸B．照相机离人近一些，将镜头往后缩C．照相机离人远一些，将镜头往前伸D．照相机离人远一些，将镜头往后缩【解答】解：根据凸透镜成像的规律知，使全体同学都进入镜头，是要把成的像变小点，就要像距变小，将镜头往后缩；同时物距变大，照相机离人远一些．故选D．7．（2015•南京）将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个（）A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像D．正立、放大的虚像【解答】解：将一个凸透镜对准太阳光，可在距透镜20cm的地方得到一个最小亮点，所以凸透镜的焦距f=20cm．一个物体放在这个透镜前40cm处，U=2f，成倒立、等大的实像．故选C．8．（2016•揭阳）如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（）A．利用这一成像规律可制成幻灯机B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板【解答】解：A、由图知，蜡烛放在2倍焦距之外，所以此时成缩小、倒立的实像．照相机是根据这个原理制成的．而幻灯机是根据物距处于f和2f之间时，成放大、倒立的实像原理制成．故本选项说法错误．B、要使光屏上的烛焰的像变小，蜡烛应远离凸透镜．故本选项说法错误．C、由于成的实像是倒立的，所以蜡烛越烧越短，光屏上烛焰的像就应该越向上移动，故本选项说法正确．D、为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的毛玻璃板．故本选项说法错误．故选C．9．（2016•泰安）在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30cm时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像．该凸透镜的焦距可能为（）A．5cm B．10cm C．15cm D．18cm【解答】解：因为当f＜u＜2f时，成倒立放大的实像；所以，f＜30cm＜2f，则15cm＜f＜30cm；四个选项中在15cm到30cm之间的只有18cm；故选D．10．（2015•泰安）在“探究凸透镜成像的规律”时，当烛焰离透镜13cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距可能是（）A．4cm B．6cm C．7cm D．12cm【解答】解：当烛焰离透镜13厘米时时，得放大的实像，则物体在一倍焦距和二倍焦距之间，即2f＞13cm＞f，所以6.5cm＜f＜13cm；当烛焰离透镜8厘米时成的是放大的虚像，则物体在一倍焦距以内，即8cm＜f．综上所述8cm＜f＜13cm，D符合题意．故选D．11．（2016•本溪）某同学用如图所示器材探究“凸透镜成像规律”，此时光屏上成清晰的像，下列说法正确的是（）A．光屏上成的是倒立、放大的实像B．投影仪成像利用了这一规律C．向右适当移动凸透镜，光屏上可以成倒立、缩小的实像D．向右适当移动蜡烛，光屏上可以成正立、放大的虚像【解答】解：（1）如图，物距小于像距，光屏上成倒立、放大的实像，应用于投影仪，故AB正确；（2）向右适当移动凸透镜，物距增大，像距变小，像变小，将光屏和蜡烛的位置互换．若原来得到的是放大，倒立的实像，在现在恰好就能得到倒立缩小的实像，故C正确；（3）向右适当移动蜡烛，不可能成正立、放大的虚像，故D错误．故选ABC．12．（2015•德州模拟）如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体．拿一个远视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊．在拿走远视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜【解答】解：远视眼镜是凸透镜，首要的问题是知道凸透镜对光线有会聚作用，拿一个远视镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而蜡烛烛焰的像实际上在光屏后；拿走远视镜则烛焰的像变得模糊，原因是烛焰清晰的像在光屏的后面，可以用增大光屏与凸透镜的距离或增大蜡烛距离凸透镜的距离使得光屏上呈现一个清晰的像的目的．故选C．13．（2016•河南）如图所示是近视眼和远视眼的成因示意图．下列说法正确的是（）A．甲是远视眼，应佩戴凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩戴凸透镜矫正D．乙是近视眼，晶状体折光能力较弱【解答】解：甲图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱，所以甲图表示了远视眼的成像情况；为了使光线会聚在原来的会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会聚一下，因此带对光线具有发散作用的凸透镜来矫正．乙图的入射光线会聚在视网膜的前方，是晶状体折光能力太强，所以乙图表示了近视眼的成像情况；为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此带对光线具有发散作用的凹透镜来矫正．综上所述，只有选项B说法是正确的．故选B．14．（2016•济南模拟）如图是眼睛的成像光路，下列说法正确的是（）A．甲是近视眼，应戴凸透镜眼镜；乙是远视眼，应戴凹透镜眼镜B．甲是远视眼，应戴凸透镜眼镜；乙是近视眼，应戴凹透镜眼镜C．甲是远视眼，应戴凹透镜眼镜；乙是近视眼，应戴凸透镜眼镜D．甲是近视眼，应戴凹透镜眼镜；乙是远视眼，应戴凸透镜眼镜【解答】解：近视眼成因：眼球晶状体的曲度过大，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的前方造成近视眼．近视矫正方法，需佩戴凹透镜．远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成的．远视矫正方法，需佩戴凸透镜．由题意可知：甲是近视眼，应戴凹透镜眼镜；乙是远视眼，应戴凸透镜眼镜．故选D．15．（2014秋•江夏区校级月考）如图，显微镜下观察到的物像在视野右下方，要把物像调到视野中央，应将玻片标本向什么方向移动（）A．右上方B．左下方C．左上方D．右下方【解答】解：物像的移动方向和玻片标本的移动方向相反．在显微镜下观察到的物像在视野右下方，由于显微镜成倒立的像，玻片标本实际位于视野左上方，要使物像移至视野中央物像应向从右下方往左上方移动，因此玻片标本应向右下方移动．故选：D．二．填空题（共7小题）16．（2014•湖北）在探究凸透镜成像实验中：（1）如图甲，要使像能够成在光屏的中央，应将透镜向下（上/下）调整．（2）若凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，能成倒立、放大的实像；当烛焰向左（远离透镜）移动后，要在光屏上成清晰的像，需将光屏向左（左/右）移．（3）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上还能成清晰的像，可将蜡烛向左（左/右）移．【解答】解：（1）如图甲，要使像能够成在光屏的中央，根据光线过光心不改变方向，透镜向下移动，才能使像成在光屏的中央位置．（2）①凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，2f＞u＞f，成倒立、放大的实像．②要在光屏上成清晰的像，说明凸透镜成实像，当烛焰向左（远离透镜）移动后，需将光屏向左靠近凸透镜．（3）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），因近视镜为凹透镜，会使光延迟会聚，故像距会变大，这时要使光屏上还能成清晰的像，可增大物距，即将蜡烛向左远离凸透镜．故答案为：（1）下；（2）放大；左；（3）左．17．（2014•镇江）如图是探究凸透镜成像的实验装置，光屏上得到了一个清晰的像（光屏上像未给出），则该像为倒立、缩小的实像，应用这一规律可以制成照相机（选填“照相机”或“投影仪”），保持透镜不动，将蜡烛向左移动，为使光屏上再次出现清晰的像，应将光屏向左移动（选填“左”或“右”）．【解答】解：如图蜡烛和凸透镜的位置，物距u=25cm，凸透镜的像距是v=10cm，u＞v，成倒立、缩小的实像，应用于照相机；将蜡烛向左移动，物距增大，为使光屏上再次出现清晰的像，像距要减小，所以将光屏向左移动．故答案为：倒立；缩小；照相机；左．18．（2016•重庆）如图甲所示的装置测出凸透镜的焦距为10.0cm，用该透镜。

北师大版物理八年级下第六章常见的光学仪器检测题参考答案.docx

初中物理学习材料唐玲出品第六章常见的光学仪器检测题参考答案1.A 解析：由题图知，蜡烛到凸透镜的距离是16 cm，焦距为10 cm，蜡烛处于凸透镜的1倍和2倍焦距之间，所以此时成倒立放大的实像，像距大于2倍焦距。

2.D 解析：A只是了解了成像的特点，B、C和D中主要是探究了成像的原因，特别是D选项，探究了凸透镜的成像情况与物、镜间的距离有何关系，明确了规律更容易在生活中进行应用。

3.C 解析：自行车尾灯是应用了光的反射原理，A、B、D是应用了凸透镜成像原理。

4.C 解析：放大镜是应用了当凸透镜物距小于焦距时成正立放大虚像的原理制成的。

5.A 解析：成倒立缩小的实像，则物距大于2倍焦距，即2f＜34 cm,则焦距小于17 cm,可得A选项正确。

6.C 解析：根据凸透镜成像规律可知，当灯泡在凸透镜的2倍焦距之外时，图案通过凸透镜可以在墙上成一个倒立、缩小的实像，故A选项可能发生、C选项不可能发生；当灯泡在凸透镜的1倍焦距之外、2倍焦距之内时，图案通过凸透镜将在墙上成一个倒立、放大的实像，故B选项可能发生；当灯泡位于凸透镜的1倍焦距之内时，图案通过凸透镜成虚像，该虚像与所画图案在同侧，所以不会在墙上看到所画图案的像，故D选项可能发生。

7.B 解析：当物体AB沿着主光轴远离凸透镜时，由A点发出的平行于主光轴的光线传播路径未发生改变，经过透镜后始终过焦点，而由A点发出的经过光心O点的光线角度发生变化，这两条光线的交点就是像点A′的位置，所以像点A′会沿着A′F移动。

8.B解析：A.平行于主光轴的光线经凸透镜折射后将会聚于一点，这一点即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为30 cm-20 cm=10 cm，故本选项错误；B.图乙中，物距u=15 cm，则f<u<2f，像距v=30 cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故本选项正确；C.由凸透镜成像规律可知，当u>2f时，成倒立、缩小的实像，应用于照相机，故本选项错误；D.因为凸透镜成实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，则在光屏上不能成清晰的像，要想在光屏上成清晰的像，应将光屏向靠近透镜的方向移动，故本选项错误，故选B。

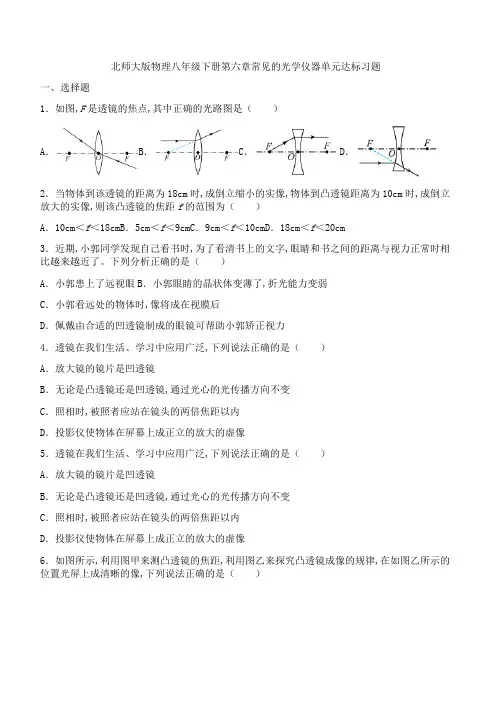

北师大版物理八年级下册第六章常见的光学仪器单元达标习题(Word版含答案)

北师大版物理八年级下册第六章常见的光学仪器单元达标习题一、选择题1．如图,F是透镜的焦点,其中正确的光路图是（）A．B．C．D．2．当物体到该透镜的距离为18cm时,成倒立缩小的实像,物体到凸透镜距离为10cm时,成倒立放大的实像,则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cmB．5cm＜f＜9cmC．9cm＜f＜10cmD．18cm＜f＜20cm3．近期,小郭同学发现自己看书时,为了看清书上的文字,眼睛和书之间的距离与视力正常时相比越来越近了。

下列分析正确的是（）A．小郭患上了远视眼B．小郭眼睛的晶状体变薄了,折光能力变弱C．小郭看远处的物体时,像将成在视膜后D．佩戴由合适的凹透镜制成的眼镜可帮助小郭矫正视力4．透镜在我们生活、学习中应用广泛,下列说法正确的是（）A．放大镜的镜片是凹透镜B．无论是凸透镜还是凹透镜,通过光心的光传播方向不变C．照相时,被照者应站在镜头的两倍焦距以内D．投影仪使物体在屏幕上成正立的放大的虚像5．透镜在我们生活、学习中应用广泛,下列说法正确的是（）A．放大镜的镜片是凹透镜B．无论是凸透镜还是凹透镜,通过光心的光传播方向不变C．照相时,被照者应站在镜头的两倍焦距以内D．投影仪使物体在屏幕上成正立的放大的虚像6．如图所示,利用图甲来测凸透镜的焦距,利用图乙来探究凸透镜成像的规律,在如图乙所示的位置光屏上成清晰的像,下列说法正确的是（）A．由图甲可知凸透镜的焦距是12cmB．图乙中光屏上成一个倒立放大实像C．图乙中若将凸透镜用不透明的物体遮住一半,则光屏上还是完整的烛焰的像D．图乙中如果凸透镜不动,将光屏和蜡烛的位置对调可以成倒立缩小的实像7．在“探究凸透镜成像的规律”的实验中,蜡烛、凸透镜和光屏的位置如图所示,此时烛焰在光屏上成一个清晰的像,则下列判断正确的是（）A．这个清晰的像是倒立、放大的实像B．此凸透镜的焦距可能为20cmC．若蜡烛和光屏位置不变,将凸透镜向左移动适当距离,仍可在光屏上得到清晰的像D．如果在原凸透镜位置换一焦距更小的凸透镜,光屏要向右移动才能得到清晰的实像8．在“探究凸透镜的成像规律”时,把蜡烛放在凸透镜前30cm处,光屏上可接收到倒立缩小清晰的像。

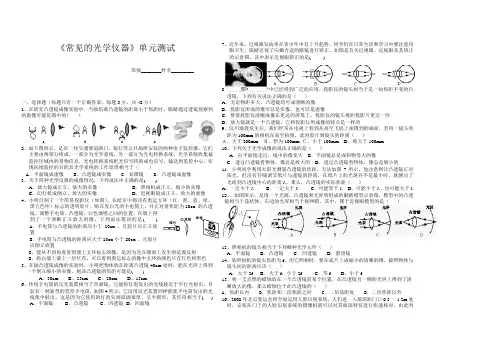

常见的光学仪器单元测试题

《常见的光学仪器》单元测试班级________姓名_________一，选择题（每题只有一个正确答案，每题3分，共48分）1、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的( )2、如下图所示，是在一些交通要道路口、银行等公共场所安装的两种电子监控器。

它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统。

光学系统收集被监控区域内的景物信息．光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的其光学系统的工作原理相当于（）A．平面镜成虚像 B．凸透镜成实像 C．显微镜 D．凸透镜成虚像3、关于四种光学仪器的成像情况，下列说法中正确的是( )A．放大镜成正立、放大的实像B．照相机成正立、缩小的实像C．幻灯机成倒立、放大的实像D．近视眼镜成正立、放大的虚像4、小明自制了一个简易投影仪（如图），在暗室中将印有奥运五环（红、黄、蓝、绿、黑五色环）标志的透明胶片，贴在发白光的手电筒上，并正对着焦距为10cm 的凸透镜。

调整手电筒、凸透镜、白色墙壁之间的位置，在墙上得到了一个清晰正立放大的像，下列说法错误的是( )A．手电筒与凸透镜的距离应小于10cm ，且胶片应正立放置B．手电筒与凸透镜的距离应大于10cm小于20cm ，且胶片应倒立放置C．能从不同角度看到墙上五环标志的像，是因为光在墙面上发生的是漫反射D．将白墙上蒙上一层红布，可以看到奥运标志的像中五环的颜色只有红色和黑色5、在做凸透镜成像的实验时，小明把物体放在距离凸透镜40cm处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是( )A．30cm B、25cm C．20cm D、15cm6、传统手电筒的反光装置相当于凹面镜，它能将灯泡发出的光线接近于平行光射出。

目前有一种新型的笔形手电筒，如图4所示，它没用反光装置同样能使手电筒发出的光线集中射出，这是因为它使用的灯泡尖端玻璃很厚、呈半圆形，其作用相当于( )A．平面镜B．凸透镜C．凹透镜D．凹面镜7、近年来，近视眼发病率在青少年中有上升趋势。

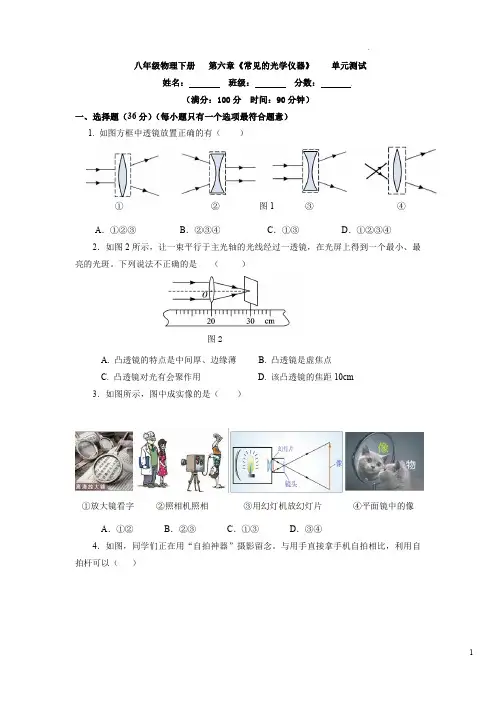

八年级物理下册第六章《常见光学仪器》单元测试题

八年级物理下册第六章《常见的光学仪器》单元测试姓名：班级：分数：（满分：100分时间：90分钟）一、选择题（36分）（每小题只有一个选项最符合题意）1.如图方框中透镜放置正确的有（）①②图1③④A．①②③B．②③④C．①③D．①②③④2．如图2所示，让一束平行于主光轴的光线经过一透镜，在光屏上得到一个最小、最亮的光斑。

下列说法不正确的是（）图2A.凸透镜的特点是中间厚、边缘薄B.凸透镜是虚焦点C.凸透镜对光有会聚作用D.该凸透镜的焦距10cm3．如图所示，图中成实像的是（）①放大镜看字②照相机照相③用幻灯机放幻灯片④平面镜中的像A．①②B．②③C．①③D．③④4．如图，同学们正在用“自拍神器”摄影留念。

与用手直接拿手机自拍相比，利用自拍杆可以（）A．增大物距，减小像的大小，从而增大取景范围B．减小物距，减小像的大小，从而减小取景范围C．增大物距，增大像的大小，从而减小取景范围D．减小物距，增大像的大小，从而增大取景范围5．小乐用放大镜看指纹时，觉得指纹的像太小，为使指纹的像大一些，正确的做法是（）A．眼睛和手指不动，让放大镜离手指稍近些B．眼睛和手指不动，让放大镜离手指稍远些C．放大镜和手指不动，让眼睛离放大镜稍近些D．放大镜和手指不动，让眼睛离放大镜稍远些6．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距以内时，人眼观察到烛焰成像的情形是图中的（）7．如图所示，a、b、c、d在凸透镜主光轴上，F为焦点。

若保持凸透镜和光屏的位置不变，则物体放在哪个位置时，可能在光屏上观察到物体的像（）A．a点B．b点C．c点D．d点8．物体放在凸透镜前12cm时，在透镜另一侧的光屏上成一个倒立放大的像；则当物体距该透镜8cm时，所成的像可能是（）A倒立缩小的像B倒立等大的像C倒立放大的像D正立等大的虚像9．在“探究凸透镜成像的规律”实验中，下列说法正确的是（）A．将蜡烛移至a处时，移动光屏，可看见放大、正立的实像B．将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像C．将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像D．将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像10.小红同学学习了“小孔成像”、“平面镜成像”和“凸透镜成像”的知识后，总结出关于“实像”和“虚像”的一些特点，错误的是（）A．虚像不可以用光屏承接B．实像可以是放大的，也可以是缩小的C．既有等大实像，也有等大虚像D．观察实像时有光进入人眼，观察虚像时没有光进入人眼11．关于显微镜和天文望远镜所成的像和所观察到的像，下列说法中正确的是（）A.用显微镜观察到的是虚像，用望远镜看到的是实像B.用显微镜观察到的是实像，用望远镜看到的是虚像C.目镜成的是实像，物镜成的是虚像D.目镜成的是虚像，物镜成的是实像12．如图4所示，关于近视眼和远视眼，下列说法正确的是（）A．甲为近视眼，应佩戴凸透镜矫正B．乙为近视眼，应佩戴凹透镜矫正C．甲为远视眼，应佩戴凹透镜矫正D．乙为远视眼，应佩戴凸透镜矫正图4图513．在探究凸透镜成像规律的实验中，将蜡烛放在凸透镜前适当位置，调节光屏位置得到清晰的像。

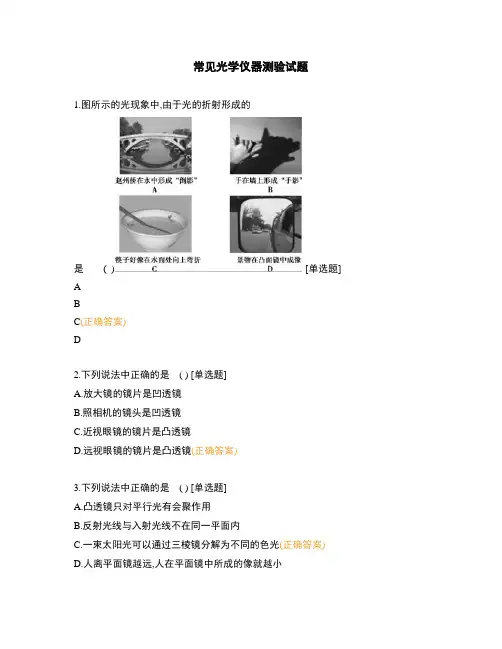

常见光学仪器测验试题

常见光学仪器测验试题1.图所示的光现象中,由于光的折射形成的是 ( ) [单选题] ABC(正确答案)D2.下列说法中正确的是 ( ) [单选题]A.放大镜的镜片是凹透镜B.照相机的镜头是凹透镜C.近视眼镜的镜片是凸透镜D.远视眼镜的镜片是凸透镜(正确答案)3.下列说法中正确的是 ( ) [单选题]A.凸透镜只对平行光有会聚作用B.反射光线与入射光线不在同一平面内C.一束太阳光可以通过三棱镜分解为不同的色光(正确答案)D.人离平面镜越远,人在平面镜中所成的像就越小4.小军做凸透镜成像规律的实验时,将焦距为10 cm的凸透镜固定在光具座上50 cm 刻度线处,光屏和点燃的蜡烛分别位于凸透镜两侧,蜡烛放置在35 cm刻度线处,如图所示。

移动光屏,直到在光屏上呈现烛焰清晰的像。

下列说法中正确的是 ( ) [单选题]A.光屏上呈现的是烛焰的虚像B.光屏上呈现的是烛焰正立的像C.光屏上呈现的是烛焰放大的像(正确答案)D.该实验现象能说明照相机的成像特点5.小杨做凸透镜成像规律的实验。

将焦距为10 cm的凸透镜固定在光具座上50 cm 刻度线处,光屏和点燃的蜡烛位于凸透镜两侧,实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度,如图所示。

则下列四个选项中,判断正确的是 ( ) [单选题]A.若蜡烛放置在10 cm刻度线处,移动光屏,在光屏上不能呈现烛焰清晰的像B.若蜡烛放置在20 cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰放大的实像C.若蜡烛放置在35 cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰放大的实像(正确答案)D.若蜡烛放置在45 cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰缩小的实像6.购物支付已进入“刷脸”时代,如图所示,消费者结账时只需面对摄像头(相当于一个凸透镜),经系统自动拍照、扫描等,确认相关信息后,即可迅速完成交易。

下列有关说法正确的是 ( ) [单选题]A.光经过摄像头成像利用的是光的反射B.摄像头成像特点与投影仪相同C.“刷脸”时,面部应位于摄像头两倍焦距之外(正确答案)D.“刷脸”时,面部经摄像头成正立缩小的实像7.如图所示,若想在位于凸透镜右边的光屏上(图中光屏未画出)得到一个烛焰清晰放大的像,那么点燃的蜡烛应置于图中的 ( ) [单选题]A.a点B.b点C.c点(正确答案)D.d点8.小明做“探究凸透镜成像的规律”实验时,在光屏上得到烛焰清晰的缩小的像,然后他把燃烧的蜡烛和光屏互换位置,这时光屏上能看到 ( ) [单选题]A.倒立、放大的像(正确答案)B.倒立、缩小的像C.正立、放大的像D.正立、缩小的像9.如图所示,小明将凸透镜(f=10 cm)固定在光具座40 cm的位置,探究凸透镜的成像规律。

(好题)初中物理八年级下第六章《常见的光学仪器》测试题(含答案解析)

一、选择题1．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为30cm时，在光屏上得到一个清晰的实像。

下列说法正确的是（）A．该凸透镜的焦距大于10cm、小于15cmB．若保持蜡烛、凸透镜和光屏的位置不动，随着蜡烛燃烧而变短，烛焰在光屏上的像将向下移动C．保持凸透镜位置不变，将蜡烛移到光具座的30cm刻度线处，移动光屏可能得到缩小的清晰的像D．若将蜡烛远离凸透镜，为了在光屏上得到清晰的像，应将光屏适当远离凸透镜2．用手机摄像头扫描万州二中微信公众号二维码（如图所示），可快速登录万州二中微信公众平台，当手机扫描二维码时（）A．二维码是光源B．二维码中黑色部分反射光，白色部分吸收光C．手机摄像头相当于凸透镜D．二维码位于摄像头的一倍焦距以内3．下列现象中，属于光的反射的是（）A．手影的形成B．湖面上树的倒影C．放大镜使光会聚光D．开凿隧道时，利用激光束引导掘进方向4．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（）A．倒立放大的实像B．正立放大的实像C．正立缩小的实像D．倒立缩小的实像5．我们可以看到露水下的花脉更“清晰”，此中露水相当于（）A．照相机B．幻灯机C．投影仪D．放大镜6．如图所示,把眼镜片放在烛焰与凸透镜之间,调节光屏得到烛焰清晰的像,撤去眼镜片,像变得模糊,调节光屏适当远离凸透镜,光屏上重新得到清晰的像.该眼镜片（）A．是凹透镜,属近视眼镜B．是凹透镜,属远视眼镜C．是凸透镜,属近视眼镜D．是凸透镜、属远视眼镜7．如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b （单箭头）是射向透镜的两条光线．已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点．由图可知，下列说法中正确的是（）A．透镜是凸透镜，距离OP小于焦距B．透镜是凸透镜，距离OP大于焦距C．透镜是凹透镜，距离OQ小于焦距D．透镜是凹透镜，距离OQ大于焦距8．如图所示，是人眼看到平面镜中物体的像的情况，下列的说法中正确的是（）A．看到的像是由于人眼发出的光被镜面反射造成的B．人眼看到了平面镜中的像，所以是实像C．由于有光沿直线传播的经验，人会感觉这些光好像是从进入人眼的光线的反向延长线的交点处发出的D．因为光路是可逆的，所以才看到了平面镜中的像9．如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。

常见的光学仪器单元测试题及答案(20200514095422)

常见的光学仪器单元测试题一．选择题：（将符合题意的唯一答案题号填入对应表格中，每小题2分，共28分）题号1234567891011121314答案1．显微镜能对微小的物体进行高倍数放大，它利用两个焦距不同的凸透镜分别做为物镜和目镜，则物镜和目镜对被观察物所成的像是A、物镜成正立、放大的虚像B、物镜和目镜都成实像C、物镜和目镜都成虚像D、目镜成正立、放大的虚像2．下列物理现象中：①老人用放大镜看书；②在岸上看水中的鱼；③太阳灶烧水：④水中的筷子变弯．其中属于光的折射的是A、①②③B、①②④C、①③④D、②③④3．在放映幻灯片时，要使得银幕上的像更大一些，下列操作中正确的是A、使幻灯机靠近银幕，并使幻灯片与镜头的距离变大B、使幻灯机远离银幕，并使幻灯片与镜头的距离变大C、使幻灯机靠近银幕，并使幻灯片与镜头的距离变小D、使幻灯机远离银幕，并使幻灯片与镜头的距离变小4．如图B4-5，是一种称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图．下列对仙女图形成原因的探讨，正确的是A、可能是酒具有化学显影作用B、可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内，成放大的虚像C、可能是图片在杯底凸透镜焦点处成放大的像D、可能是酒的液面反射，在酒中出现放大的像图一5．如图二所示，虚线框内的一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b(单箭头）是射向透镜的两条光线．已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点..由图可知，下列说法中正确的是:A、透镜是凸透镜，距离OP小于焦距B、透镜是凸透镜，距离OP大于焦距C、透镜是凹透镜，距离OQ小于焦距D、透镜是凹透镜，距离OQ大于焦距图二6．在下列图三中，哪个能正确表示光从空气斜射入水中的情况图三7．某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u 跟实像到透镜的距离v之间的关系（如图B4-7），则凸透镜的焦距为A、60厘米B、40厘米C、20厘米D、10厘米图四8.如图五中的画是王小刚同学的眼镜，从眼镜判断，他的眼睛A.是远视眼B.是近视眼C.视力正常，眼镜是太阳镜D.一只眼视力基本正常，另一只是近视眼9.李明同学和妈妈到公园游玩，他想为妈妈拍一张清晰的照片，妈妈应站在镜头的图五A.一倍焦距以内B.一倍与两倍焦距之间C.焦点位置上D.二倍焦距之外10．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若要使用航空摄影照相机的镜头焦距为50 mm,则底片到镜头间的距离为A、100 mm以外B、50 mm以内C、略大于50 mmD、恰为50 mm11．平行光线经图六所示的中空玻璃砖后将会A、会聚B、发散C、仍为平行光D、无法判断图六12．站在物理学角度，请选出下面诗词中有关带点词句的正确解释；“鹰击长空，鱼翔．．浅底．．，万类霜天竞自由”（沁园春）：清澈的湘江，江水显得浅而见底，水天相映，嬉游的鱼儿，却似在蓝天中飞翔一般。

北师大版八年级物理下册第六章常见的光学仪器练习题(含答案)

北师大版八年级物理下册第六章常见的光学仪器一、单选题1.人眼的晶状体相当于凸透镜，关于老花眼的成因，下列说法中正确的是（）A. 晶状体太薄，折光能力太弱B. 晶状体太薄，折光能力太强C. 晶状体太厚，折光能力太弱D. 晶状体太厚，折光能力太强2.下列哪个光学仪器可以在光屏上形成倒立放大的实像（）A. 照相机B. 放大镜C. 幻灯机D. 汽车后视镜3.圆柱形玻璃杯后白纸上有一水平方向的箭头（如图所示）．慢慢向玻璃杯中注入水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，不可能是图中的（）A. B. C. D.4.图3-4-3描述了眼球在以一定视角观察某一物体时的情况。

从图中可以看出，物体在视网膜上所成像的大小是由视角决定的。

如果视角大，物体在视网膜上所成的像大，眼睛所看到的物体就大。

下面四种情况，眼睛感到最长的物体是（）图3-4-3A. 站在20 m远处1.6 m高的人B. 18 m远处一棵1.7 m高的小树C. 20 m远处1.7 m高的栏杆D. 40 m远处1.8 m的竹竿5.下列光路图正确的是（）A. B.C. D.6.小红同学在探究凸透镜成像规律的实验中，当蜡烛、透镜、光屏如图所示时，在光屏上成了清晰的像．如保持透镜的位置不动，将蜡烛和光屏的位置对换后，以下说法正确的是（）A. 光屏上不能成清晰的像B. 光屏上的像是缩小实像C. 光屏上的像是放大正立的D. 光屏上的像是放大倒立的7.如图：小明和小红用焦距相等的相同照相机对小华同学拍照，洗出底片分别为甲和乙，则（）A. 小红和小明离小华的距离相同B. 小明离小华的距离在镜头的一倍焦距到二倍焦距之间C. 小明要使底片上的像与小红的一样大，小明先靠近小华，再增大镜头到底片的距离D. 小明要使底片上的像与小红的一样大，小明先远离小华，再缩小镜头到底片的距离8.如图所示，F为凸透镜的两个焦点，A′B′为物体AB的像，则物体AB在（）A. 图中Ⅰ区域，箭头水平向右B. 图中Ⅱ区域，箭头水平向右C. 图中Ⅱ区域，箭头方向向左斜上方D. 图中Ⅰ区域，箭头方向向右斜上方9.如图是眼睛的成像光路，下列说法正确的是（）A. 甲是近视眼，应戴凸透镜眼镜；乙是远视眼，应戴凹透镜眼镜B. 甲是远视眼，应戴凸透镜眼镜；乙是近视眼，应戴凹透镜眼镜C. 甲是远视眼，应戴凹透镜眼镜；乙是近视眼，应戴凸透镜眼镜D. 甲是近视眼，应戴凹透镜眼镜；乙是远视眼，应戴凸透镜眼镜10.如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则该凸透镜的焦距是（）A. 0.7mB. 0.3mC. 0.4mD. 0.1m二、填空题11.物体从很远处向凸透镜的2倍焦距靠近时，像将（填“变大”、“变小”、“不变”），像离凸透镜之间的距离将（填“变大”、“变小”、“不变”）．12.如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰________（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向________（选填“左”或“右”）移动；一段时间后，蜡烛变短了，烛焰在光屏上成的像会向________（选填“上”或“下”）移。

(必考题)初中物理八年级下第六章《常见的光学仪器》检测(含答案解析)(3)

一、选择题1．一物体沿着凸透镜的主光轴移动，当物体离凸透镜10cm时，能在凸透镜另一侧的光屏上得到一个放大的像，当物体离凸透镜5cm时，它的像一定是（）A．倒立缩小的实像B．倒立放大的实像C．正立放大的虚像D．倒立放大的实像2．关于实像和虚像，下列说法正确的是（）A．实像能呈现在光屏上，虚像不能呈现在光屏上B．实像能用眼睛观察到，虚像则不能，因为虚像是人的幻觉C．虚像是光线实际会聚而成，实像是光线的反向延长线相交而成的D．实像都倒立，虚像都是正立放大的3．如图所示的光现象中，属于光的折射现象的是（）A．甲图日全食现象B．乙图重庆菜园坝长江大桥在水中的“倒影”C．丙图透过露珠观察叶脉被放大D．丁图景物在汽车后视镜中成像4．下列现象中，属于光的反射的是（）A．手影的形成B．湖面上树的倒影C．放大镜使光会聚光D．开凿隧道时，利用激光束引导掘进方向5．关于光现象，下列说法正确的是（）A．山在水中的倒影是光的折射形成的B．筷子在水中“折断”是光的色散现象C．小孔成像是光的直线传播形成的D．凸透镜成像是光的反射形成的6．物体放在凸透镜前18cm处成倒立缩小的实像，放在16cm处成倒立放大的实像。

现将物体放在凸透镜前10cm处，则（）A．一定成倒立缩小实像B．一定成倒立放大实像C．可能成正立放大虚像D．一定成正立放大虚像7．下列光现象，说法正确的是A．太阳光通过三棱镜形成彩色光带是光的反射现象B．小明靠近平面镜的过程中，他在镜中所成的像逐渐变大C．人在岸边看到水中的鱼比鱼在水中的实际位置浅D．太阳通过树叶小孔所成的像是倒立、缩小的虚像8．凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图所示，探究后他总结出下列说法．其中正确的是A．照像机是利用蜡烛放在a点的成像特点制成的B．放大镜是利用蜡烛放在b点的成像特点制成的C．幻灯机是利用蜡烛放在d点的成像特点制成的D．蜡烛放在b点成的像比它放在c点成的像大9．小明同学测凸透镜的焦距实验时，光屏上的亮点不是最小时测的焦距长度为L，则该凸透镜的焦距实际长度为 ( )A．大于L B．小于1 C．等于L D．有可能大于L，有可能小于L.10．如图所示，A. B均为凸透镜主光轴上的点，光线AC折射后经过B点，且AO=12cm，OB=16cm，该凸透镜的焦距可能是A．6cm B．7cm C．8cm D．9cm11．对生活中有关光现象的描述正确的是A．汽车驾驶室两侧的凸面镜是利用光的反射，能会聚光线B．电影银幕上的像是利用凸透镜，经折射形成虚像C．手电筒的反射装置相当于凹面镜，对光有发散作用D．树荫下的圆形光斑是太阳经过小孔而形成的像，与小孔形状无关12．鱼类能够在水中看物，这是因为鱼眼的晶状体几乎圆得可以“混珠”（如图），故有足够的折射能力，鱼在岸上由于折射能力太大，鱼眼所成的像在视网膜的前方，因而看到模糊的景象，正常人的眼睛在水中看物体则会一片模糊，因为光从空气射入眼睛折射程度大，而光从水中射入眼睛折射程度就明显减小，关于在水中看清物体，有下列说法其中正确的是A．鱼在岸上是“远视眼”，戴高度远视眼镜才能看清晰B．高度近视的人在水中裸眼看物体更清晰C．正常人在水中戴高度近视眼镜才能看清晰D．高度远视的人在水中裸眼看物体更清晰二、填空题13．新冠肺炎肆虐，巴蜀中学停课不停学组织线上学习，特别要求线上学习一定时间后须休息并眺望远处，从而使眼球中晶状体的会聚作用变___________（选填“强”或“弱”）。

精品解析：北师大版八年级物理第六章常见的光学仪器单元测试题(解析版)

北师大版八年级物理第六章单元测试题一、选择题1. 下列光路图中,正确的是( )A. B. C. D.【答案】A【解析】试题分析：先确定所给的入射光线的特点，再根据透镜的光学特点来判断；平行于主光轴的光线经凸透镜折射后将过焦点；过焦点的光线经凸透镜折射后，平行于主光轴；平行于主光轴的光线经凹透镜折射后的光线的反向延长线过焦点；凹透镜起发散作用．解：A、通过焦点的光线经凸透镜折射后将平行于主光轴，故A正确；B、入射光线平行于主光轴，经过凸透镜折射后，折射光线过焦点．故B错；C、过焦点的光线对于凹透镜不属于特殊光线，经凹透镜后更远离主光轴，故C错；D、平行于主光轴的入射光线经过凹透镜折射后，折射光线的反向延长线过焦点．故D错误．故选A．【点评】记住透镜的三条特殊光线；凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．2. 在“研究凸透镜成像”的实验中，烛焰已在光屏上成一个清晰的实像，如果将该透镜的下半部分遮盖住，则光屏上的像将（）A. 像的下半部消失了B. 像的上半部消失了C. 像仍完整但变暗了D. 像变小了【答案】C【解析】试题分析：凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果凸透镜的口径大，透过的光多，像就亮；口径小，透过的光少，像就暗．解：凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，变暗了．故选C．【点评】考查凸透镜成像规律，本题注意凸透镜是由很多个三棱镜组成的，光经过透镜折射后会聚成像，挡住一部分光不会影响所成的像，只是亮度变暗；此实验现象可以让学生做实验时动手操作一下，观察有什么现象发生，感性认识印象会更深．3. 平行光线经如图所示的中空玻璃砖后将会（）A. 会聚B. 发散C. 仍为平行光D. 无法判断【答案】B【解析】空玻璃砖可看作是两个凹透镜组合在一起了，而光线经过凹透镜后会变得发散，经过两个凹透镜变得更加发散。

北师大版八年级物理下册单元测试题全套及答案

北师大版八年级物理下册单元测试题全套及答案北师大版八下物理第六章《常见的光学仪器》单元测试卷一．选择题（共10小题）1．报纸上放有小明的近视眼镜、爸爸的老花眼镜、奶奶度数更深的老花眼镜及妈妈的平光眼镜如图，则奶奶的眼镜是图中的（）A．B．C．D．2．如图所示的两个透镜（）A．都是向右凸出的，都是凸透镜B．都是向右凹进的，都是凹透镜C．a是凸透镜，b是凹透镜D．b是凸透镜，a是凹透镜3．把一个焦距为10cm的凸透镜正对太阳放置，则温度最高的点是（）A．和太阳同侧距凸透镜光心前10cmB．和太阳异侧距凸透镜光心后10cmC．和太阳同侧距凸透镜光心前5cmD．和太阳异侧距凸透镜光心后5cm4．很多人喜欢在汽车的中控台上放置香水，其实这是非常危险的。

香水的主要成分是易燃酒精，如图所示为四瓶相同的香水，透明的玻璃瓶盖形状各异，其中在阳光下最容易引发火灾的是（）A．B．C．D．5．如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光线会聚于S1点，则该元件一定是（）A．平面镜B．凹面镜C．凸透镜D．凹透镜6．如图所示，一根粗细均匀的木棒AB放在主光轴的一倍焦距到两倍焦距之间，它经凸透镜所成的像为A′B′，则（）A．A′在B′的左端，B′端较粗B．A′在B′的右端，A′端较细C．A′在B′的右端，A′端较粗D．A′在B′的左端，B′端较细7．在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为20cm，若将蜡烛放在离凸透镜16cm处时，如图所示，移动光屏，在光屏上将看到（）A．倒立缩小的实像B．倒立放大的实像C．无像D．正立放大的虚像8．下列说法中，错误的是（）A．凡是凸透镜所成的实像都是物、像分别在凸透镜的两侧B．凡是凸透镜所成的虚像都是物、像都在凸透镜的同侧C．凸透镜所成的实像都是倒立的D．凸透镜所成的虚像可能是放大的、也可能是缩小的9．不论较近或较远的物体，对于正常人来说都能使物像落在视网膜上，这主要是因为（）A．视网膜可以前后移动调节B．眼球的前后径能随意调节C．瞳孔可以缩小或放大D．晶状体的曲度可以调节10．如图是某人眼睛看物体时的成像示意图。

(完整版)常见的光学仪器单元测试题及答案

常有的光学仪器单元测试题一．选择题：（将切合题意的独一答案题号填入对应表格中，每题2分，共 28 分）题号1234567891011121314答案1．显微镜能对细小的物体进行高倍数放大，它利用两个焦距不一样的凸面镜分别做为物镜和目镜，则物镜和目镜对被察看物所成的像是A 、物镜成正立、放大的虚像B 、物镜和目镜都成实像C、物镜和目镜都成虚像 D 、目镜成正立、放大的虚像2．以下物理现象中：①老人用放大镜看书；②在岸上看水中的鱼；③太阳灶烧水：④水中的筷子变弯．此中属于光的折射的是A 、①②③B、①②④C、①③④ D 、②③④3．在放映幻灯片刻，要使得银幕上的像更大一些，以下操作中正确的选项是A、使幻灯机凑近银幕，并使幻灯片与镜头的距离变大B、使幻灯机远离银幕，并使幻灯片与镜头的距离变大C、使幻灯机凑近银幕，并使幻灯片与镜头的距离变小D、使幻灯机远离银幕，并使幻灯片与镜头的距离变小4．如图 B4-5 ，是一种称之为“七仙女”的奇特玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立刻展现出绘声绘色的仙女图．以下对仙女图形成原由的商讨，正确的选项是A、可能是酒拥有化学显影作用B、可能是斟酒后杯底凸面镜焦距变大，使图片在一倍焦距之内，成放大的虚像C、可能是图片在杯底凸面镜焦点处成放大的像D 、可能是酒的液面反射，在酒中出现放大的像图一5．如图二所示，虚线框内的一透镜，MN 为透镜的主光轴，O 是透镜光心， a（双箭头）和 b(单箭头）是射向透镜的两条光芒．已知光芒a经过透镜以后与MN 交于 P 点，光芒b 经过透镜以后与 MN 交于 Q 点 ..由图可知，以下说法中正确的选项是 :A、透镜是凸面镜，距离B、透镜是凸面镜，距离C、透镜是凹面镜，距离D、透镜是凹面镜，距离OP 小于焦距OP 大于焦距OQ 小于焦距OQ 大于焦距图二6．在以下图三中，哪个能正确表示光从空气斜射入水中的状况图三7．某兴趣小组同学在研究凸面镜成像规律实验时，记录并绘制了物体离凸面镜的距离A 、60 厘米u 跟实像到透镜的距离v 之间的关系（如图B4-7 ），则凸面镜的焦距为B、40 厘米 C、 20 厘米 D、10 厘米图四8.如图五中的画是王小刚同学的眼镜，从眼镜判断，他的眼睛A. 是远视眼B.是近视眼C. 视力正常，眼镜是太阳镜D.一只眼视力基本正常，另一不过近视眼9.李明同学和妈妈到公园游乐，他想为妈妈拍一张清楚的照片，妈妈应站在镜头的图五A. 一倍焦距之内B.一倍与两倍焦距之间C. 焦点地点上D.二倍焦距以外10．测绘人员绘制地图时，经常需要在高空的飞机上向地面照相，称为航空拍照，若要使用航空拍照照相机的镜头焦距为 50 mm,则底片到镜头间的距离为A 、 100 mm 以外B 、 50 mm 之内C、略大于50 mm D 、恰为 50 mm11．平行光芒经图六所示的中空玻璃砖后将会A 、汇聚B 、发散C、仍为平行光D、没法判断图六12．站在物理学角度，请选出下边诗词中相关带点词句的正确解说；“鹰击长空，鱼翔．．浅底，万类霜天竞自由” （沁园春）：清亮的湘江，江水显得浅而见底，水天相映，嬉游．．的鱼儿，却似在蓝天中翱翔一般。

(典型题)初中物理八年级下第六章《常见的光学仪器》测试(包含答案解析)

一、选择题1．如图所示的四幅图中，表示近视眼成像和近视眼矫正后成像情况的图分别是（）A．甲、丁B．乙、丙C．甲、丙D．乙、丁2．如图是近视眼和远视眼的成因示意图，下列说法正确的是（）A．甲是远视眼，应佩带凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩带凸透镜矫正D．乙是近视眼，晶状体折光能力较弱3．下列现象中，属于光的反射的是（）A．手影的形成B．湖面上树的倒影C．放大镜使光会聚光D．开凿隧道时，利用激光束引导掘进方向4．在凸透镜前一个物体，经凸透镜折射后，在光屏上能成一个缩小的像。

若物体以速度v 沿着垂直于主光轴的方向长高，则（）A．像也以v的速度长高B．像以大于v的速度缩短C．像以小于v的速度长高D．像以小于v的速度缩短5．某物体放在凸透镜前40cm处时，在光屏上得到了物体倒立缩小的清晰实像，则该凸透镜的焦距可能是：（）A．40cm B．30cm C．20cm D．10cm6．小春同学用焦距为10cm的放大镜观察《阳光学业评价》，观察到了图中的情形．下列说法正确的是（）A．图中的成像为放大正立的虚像B．图中的透镜到书本的距离大于10cmC．图中的透镜如果靠近书本，所成的像将变小D．图中的透镜与近视眼镜镜片的透镜种类相同，均为凸透镜7．如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b （单箭头）是射向透镜的两条光线．已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点．由图可知，下列说法中正确的是（）A．透镜是凸透镜，距离OP小于焦距B．透镜是凸透镜，距离OP大于焦距C．透镜是凹透镜，距离OQ小于焦距D．透镜是凹透镜，距离OQ大于焦距8．我国经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤汽车观后镜中的像，其中（）A．属于实像的是①②③B．属于虚像的是②③④C．由于反射而成的像是②⑤D．由于折射而成的像是①③④9．手机扫描二维码，相当于给二维码照了一张照片，如图是市民用手机扫描物品上的二维码，查看相关信息，下列说法中正确的是A．摄像头是一个凹透镜B．二维码位于摄像头的二倍焦距以外C．二维码位于摄像头的一倍焦距和二倍焦距之间D．当二维码超出手机上设定的方框时，物品不动，把手机靠近物品10．小红用同一凸透镜先后两次观察同一书本上的字，看到如图所示两种情景．以下说法中错误的是（）A．甲乙两图成像都是因为光的折射B．甲图中成的是虚像，乙图中成的是实像C．甲图中书本到凸透镜的距离比乙图中书本到凸透镜的距离大D．甲图中的成像规律可应用于放大镜，乙图中的成像规律可应用于投影仪11．一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变大B．像变小，像距变小C．像变大，像距变小D．像变小，像距变大12．我们经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤汽车观后镜中的像，其中A．属于实像的是①B．属于虚像的是②C．由于反射而成的像是②⑤D．由于折射而成的像是①③④二、填空题13．中国开始步入老龄化社会，老年远视眼是老年人中一种常见的疾病，图中表示远视眼的是_______图（选填“甲”或“乙”），远视眼应佩戴______透镜制成的眼镜进行矫正。

6《常见的光学仪器》单元测试题

《常见的光学仪器》单元测试题一．填空题（30×1分）1．对光线有会聚作用的是____透镜，对光线有发散作用的是____透镜；其中近视镜属于_________镜，老花镜属于________镜。

2．凸透镜能使平行于主光轴的光________在一点，这个点叫做______，用符号______表示，这个点到光心的距离叫做______，用符号________表示。

3．假如用u表示物距，v表示像距，则凸透镜的成像规律能够表示为：当u>2f 时，成____立的、____的_____像，f____v____2f；当u＝2f时，成____立的、____的_____像，v___f；当f<u<2f时，成____立的、____的_____像，v___f；当u＝f时，______像；当u<f时，成____立的、____的_____像。

4．照相机的成像原理是_________________________________。

5．人的眼球相当于_________镜，视网膜相当于__________，近视眼应配戴______镜实行矫正。

二．选择题（15×2分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15答案1、关于实像和虚像，以下说法准确的是: ()A、实像能用光屏收集到，虚像不能；B、虚像是人的幻觉，并没有光线进入人眼，实像则相反；C、实像一定是由光的折射现象形成的，虚像一定是由光的反射现象形成的；D、实像有放大的也有缩小的，而虚像都是放大的。

2、发光体从距凸透镜很远的地方向焦点移近时，在凸透镜另一侧得到像，像距和像的大小的变化是: ( )A、像距变大，像变大；B、像距不变，像变大；C、像距变小，像变小；D、像距变大，像变小。

3、关于凸透镜所成的像的说法中，准确的是: ()A、放大的像一定是虚像；B、放大的像一定是实像；C、缩小的像一定是实像；D、缩小的像一定是虚像。

(易错题)初中物理八年级下第六章《常见的光学仪器》测试卷(含答案解析)(5)

一、选择题1．如图是近视眼和远视眼的成因示意图，下列说法正确的是（）A．甲是远视眼，应佩带凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩带凸透镜矫正D．乙是近视眼，晶状体折光能力较弱2．如图所示的光现象中，属于光的折射现象的是（）A．甲图日全食现象B．乙图重庆菜园坝长江大桥在水中的“倒影”C．丙图透过露珠观察叶脉被放大D．丁图景物在汽车后视镜中成像3．关于近视和远视的成因如图所示，下列说法正确的是（）A．甲为近视眼，可配戴凹透镜矫正B．乙为近视眼，可配戴凸透镜矫正C．甲为远视眼，可配戴凸透镜矫正D．乙为远视眼，可配戴凹透镜矫正4．如图所示，属于光的反射现象的是（）A．手影B．放大镜C．筷子好像在水面处折断D．潜望镜5．在“探究凸透镜成像的规律”实验中，下列说法正确的是（）A．将蜡烛移至a处时，移动光屏，可看见放大、正立的实像B．将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像C．将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像D．将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像6．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（）A．倒立放大的实像B．正立放大的实像C．正立缩小的实像D．倒立缩小的实像7．如图所示，通过透镜的光路图正确的是（）A．B．C．D．8．如图所示,把眼镜片放在烛焰与凸透镜之间,调节光屏得到烛焰清晰的像,撤去眼镜片,像变得模糊,调节光屏适当远离凸透镜,光屏上重新得到清晰的像.该眼镜片（）A．是凹透镜,属近视眼镜B．是凹透镜,属远视眼镜C．是凸透镜,属近视眼镜D．是凸透镜、属远视眼镜9．一个物体放在凸透镜前20cm处时，在透镜另一侧光屏上找到一个清晰的等大的像，现将物体移动至凸透镜前15cm处时，移动光屏能找到A．倒立缩小的实像B．倒立放大的实像C．倒立放大的虚像D．正立放大的虚像10．我们经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤汽车观后镜中的像，其中A．属于实像的是①B．属于虚像的是②C．由于反射而成的像是②⑤D．由于折射而成的像是①③④11．杭州火车东站启用了人脸识别系统，人们在摄像机前0.5~1.2米处采集面部图像，就能进行身份核验，由此判断，人脸识别相机的镜头A．相当于凸透镜，焦距可能为0.5米B．相当于凸透镜，焦距可能为0.1米C．相当于凹透镜，焦距可能为0.5米D．相当于凹透镜，焦距可能为0.1米12．把凸透镜正对太阳光，可在距凸透镜10cm处得到一个最小最亮的光班。

北师大版八年级下册物理常见的光学仪器测试试卷附答案教师版

大；
故选 A。【分析】平行于主轴的光线从空气进去水中不改变方向，再根据从凸透镜折射出来浸入水中的光线要比浸入空气中的偏折程度小。 7.如图所示，主光轴上的Ｓ点发出的光经凸透镜折射后交于主光轴上的Ｓ′点，现有一条平行于入射光的光线从Ｒ点射向凸透镜，则折射光在凸透镜的另一侧( )
方（即一、二倍焦距之间）．若不改变发光体和凸透镜的位置，改用焦距为 20cm 的透镜乙继续进行实验
时，发光体在透镜乙的焦点以外，一定能在透镜乙右侧焦点以外，即距离透镜乙右侧大于 20cm 的某处，
得到一个实像，所以将光屏向右移，一定能接收到一个清晰的倒立的实像，这个实像可能是缩小的，也可
能是等大的、放大的．故选 A．
第 1 页共 29 页
A. f 甲＞f 乙＞f 丙
B. f 乙＞f 丙＞f 甲
C. f 乙＞f 甲＞f 丙
D. f 丙＞f 乙＞f 甲
【答案】B
【解析】【解答】物距相同，甲凸透镜成倒立、缩小的实像，u＞2f 甲，所以 f 甲＜ u/2= 12cm/2=6cm；
乙凸透镜成正立、放大的虚像，u＜f 乙；所以 f 乙＞u=12cm；
据题意，将物体放在距凸透镜 40cm 处，说明物距等于 40cm，在透镜另一侧距透镜 30cm 处的光屏上得到
一个清晰的像，说明像距等于 30cm，在光屏上成像，说明是实像；物距大于像距，所以成倒立、缩小的
实像，所以 U＞2f ，2f＞v＞f，代入数据，得 15cm<f<20cm。
故选 B 【点评】解决本题的关键是熟知凸透镜成像的规律，并且会熟练的应用。 3.实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为 12cm 时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距 f 甲、f 乙、f 丙的大小关系为
