5-交换机接口及连接技巧要点

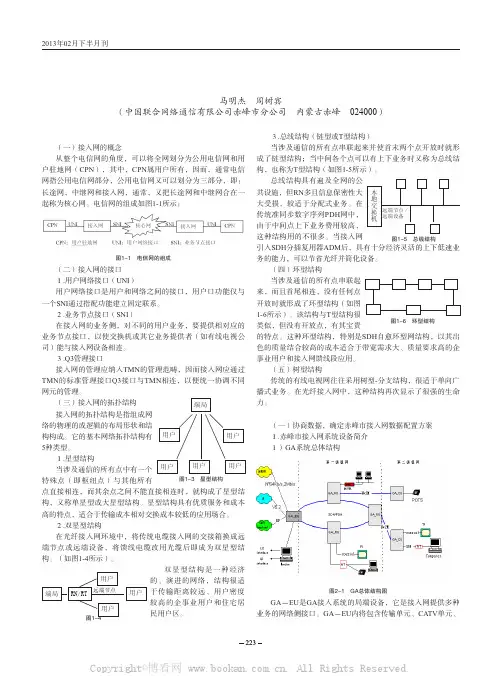

接入网与交换机V5接口概述
2013年02月下半月刊艺术文化交流一．接入网的基本概念（一）接入网的概念从整个电信网的角度，可以将全网划分为公用电信网和用户驻地网（CPN），其中，CPN属用户所有，因而，通常电信网指公用电信网部分，公用电信网又可以划分为三部分，即：长途网，中继网和接入网，通常，又把长途网和中继网合在一起称为核心网。
电信网的组成如图1-1所示：图1-1 电信网的组成（二）接入网的接口１.用户网络接口（UNI）用户网络接口是用户和网络之间的接口，用户口功能仅与一个SNI通过指配功能建立固定联系。
２.业务节点接口（SNI）在接入网的业务侧，对不同的用户业务，要提供相对应的业务节点接口，以使交换机或其它业务提供者（如有线电视公司）能与接入网设备相连。
３.Q3管理接口接入网的管理应纳入TMN的管理范畴，因而接入网应通过TMN的标准管理接口Q3接口与TMN相连，以便统一协调不同网元的管理。
（三）接入网的拓扑结构接入网的拓扑结构是指组成网络的物理的或逻辑的布局形状和结构构成。
它的基本网络拓扑结构有5种类型。
１.星型结构当涉及通信的所有点中有一个特殊点（即枢纽点）与其他所有点直接相连，而其余点之间不能直接相连时，就构成了星型结构，又称单星型或大星型结构。
星型结构具有优质服务和成本高的特点，适合于传输成本相对交换成本较低的应用场合。
２.双星型结构在光纤接入网环境中，将传统电缆接入网的交接箱换成远端节点或远端设备，将馈线电缆改用光缆后即成为双星型结构。
（如图1-4所示）。
双星型结构是一种经济的、演进的网络，结构很适于传输距离较远、用户密度较高的企事业用户和住宅居民用户区。
３.总线结构（链型或T型结构）当涉及通信的所有点串联起来并使首末两个点开放时就形成了链型结构；当中间各个点可以有上下业务时又称为总线结构，也称为T型结构（如图1-5所示）。
总线结构具有遍及全网的公共设施，但RN多且信息保密性大大受损，较适于分配式业务。
在传统准同步数字序列PDH网中，由于中间点上下业务费用较高，这种结构用的不很多。
交换机怎么用-交换机怎么连接
交换机怎么用|交换机怎么连接各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢实际上交换机的设置方法是比较多的，要视具体情况而定。
以下是小编为你精心整理的交换机使用教程方法，希望你喜欢。
交换机设置组网设备准备这里假设你已经到电信申请了ADSL宽带业务，并且已经安装到位。
组建共享局域网时，请先查看你的ADSLModem产品说明，如果支持路由功能，那就可以省去购买宽带路由器的钱;反之，这一设备必不可少;另外，另一必不可少的设备就是交换机，计算机之间的相互通信全靠它作中转设备;还有就是每台计算机需要安装一块网卡负责接收数据，以及急讣父荽涞耐ǖ馈撸琌K，基本上就这些东西了。
而如果你只有两台计算机，大可不必如此麻烦，直接在两台计算机里各安装一块网卡，再用网线连接起来就OK了。
1、交换机怎么设置：宽带路由器宽带路由器有两个作用，一个作用是连通不同的网络，另一个作用是选择信息传送的线路，它是共享宽带连接的最佳解决方案。
并以易使用、易管理、零维护的优点成为Internet共享接入的首选设备。
选择路由器和选择电脑是一个道理，首先要看硬件。
硬件是路由器运行的基础，硬件型号好，质量高，路由器不但功能稳定，而且可进行功能的扩展。
比如接入计算机数量，一般中上档次的接入路由器可支持100台PC机，且除了IP共享和路由功能外还具有防火墙、时间管理、DMZ等功能;再比如大容量的内存和闪存，都可为路由器提供强劲的处理能力。
目前市面上，这类产品的品牌不少，大家可向周围朋友打听打听，什么牌子在当地口碑不错。
比较常见的有：友讯、TP-LINK、艾泰科技、思科、3Com、华为3Com等。
2、交换机怎么选购交换机，这个集线器的后续产品，无论是在速度及具备功能上，都是前者所不能比拟的。
其主要功能就是实现多台计算机的互连互通，相当于文前提到的“中间人”的作用。
而在如今家用交换机市场，因为不同品牌、不同端口数的交换机价格差距很大。
所以在选购时，应该根据自己的实际情况来选择，比如选择的组网方式、承受的价格、品牌、喜欢的交换机外形等，另外还必须注意交换机的各项性能指标，比如接口数量等，一般说来，5口和8口的交换机是首选。

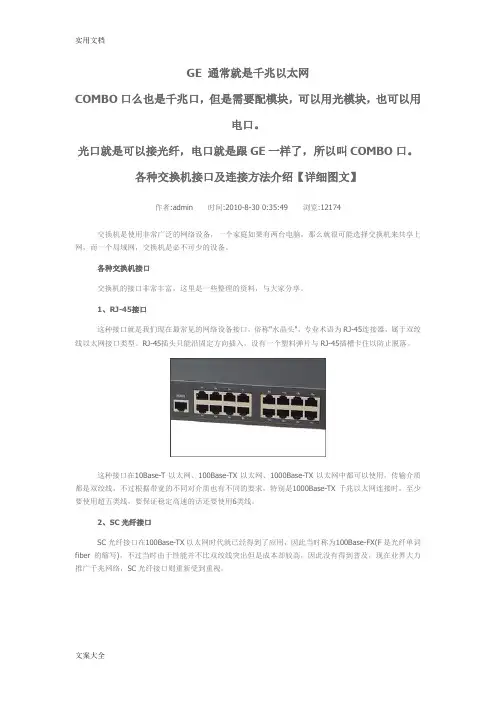

各种交换机接口及连接方法介绍
GE 通常就是千兆以太网COMBO口么也是千兆口，但是需要配模块，可以用光模块，也可以用电口。
光口就是可以接光纤，电口就是跟GE一样了，所以叫COMBO口。
各种交换机接口及连接方法介绍【详细图文】作者:admin 时间:2010-8-30 0:35:49 浏览:12174交换机是使用非常广泛的网络设备，一个家庭如果有两台电脑，那么就很可能选择交换机来共享上网，而一个局域网，交换机是必不可少的设备。
各种交换机接口交换机的接口非常丰富，这里是一些整理的资料，与大家分享。
1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、AUI接口AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。
AUI接口是一种"D"型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。
交换机的连接方式详解图
交换机的连接方式详解图 The document was prepared on January 2, 2021交换机是一种最为基础的网络连接设备。
它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。
多台交换机的连接方式无外乎两种：级联跟堆叠。
下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。
1、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。
其连接示意如图1所示。
图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。

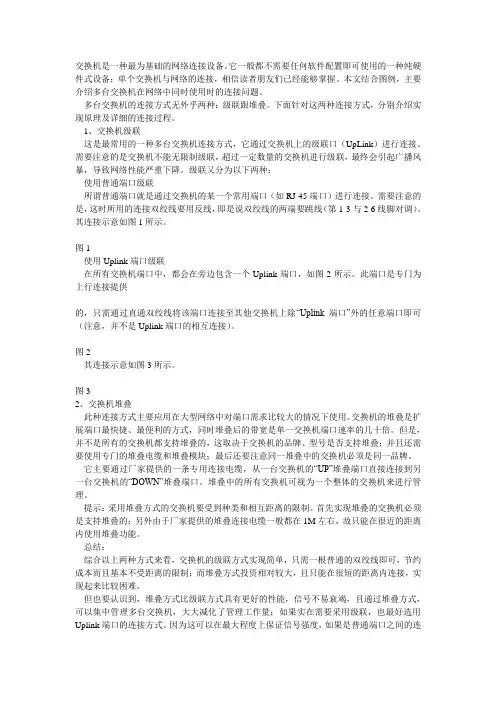

交换机接法
交换机是一种最为基础的网络连接设备。
它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。
多台交换机的连接方式无外乎两种：级联跟堆叠。
下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。
1、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。
其连接示意如图1所示。
图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
提示：采用堆叠方式的交换机要受到种类和相互距离的限制。
首先实现堆叠的交换机必须是支持堆叠的；另外由于厂家提供的堆叠连接电缆一般都在1M左右，故只能在很近的距离内使用堆叠功能。

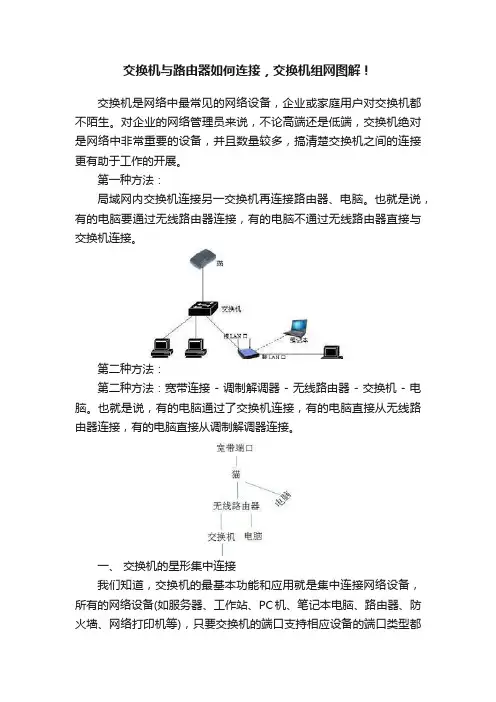

交换机与路由器如何连接，交换机组网图解！
交换机与路由器如何连接，交换机组网图解！交换机是网络中最常见的网络设备，企业或家庭用户对交换机都不陌生。
对企业的网络管理员来说，不论高端还是低端，交换机绝对是网络中非常重要的设备，并且数量较多，搞清楚交换机之间的连接更有助于工作的开展。
第一种方法：局域网内交换机连接另一交换机再连接路由器、电脑。
也就是说，有的电脑要通过无线路由器连接，有的电脑不通过无线路由器直接与交换机连接。
第二种方法：第二种方法：宽带连接 - 调制解调器 - 无线路由器 - 交换机 - 电脑。
也就是说，有的电脑通过了交换机连接，有的电脑直接从无线路由器连接，有的电脑直接从调制解调器连接。
一、交换机的星形集中连接我们知道，交换机的最基本功能和应用就是集中连接网络设备，所有的网络设备(如服务器、工作站、PC机、笔记本电脑、路由器、防火墙、网络打印机等)，只要交换机的端口支持相应设备的端口类型都可以直接连接在交换机的端口，共同构成星形网络。
基本网络结构如图1所示。
在星形连接中，交换机的各端口连接设备都彼此平等，可以相互访问(除非做了限制)，而不是像许多刚涉入网管行列的朋友那样，认为连接在交换机的服务器是最高级的。
二、交换机的级联与堆栈拓扑图上图所示的仅是一个最基本的星形以太网架构，实际的星形企业网络比这可能要复杂许多。
这复杂性不仅表现在网络设备如何高档，配置如何复杂，更重要的是表现在网络交换层次比较复杂。
企业网络中的路由器和防火墙通常只需配备一个，但交换机通常不会只是一个(除了只有20个用户左右的小型网络)。
如果用户数比较多，如上百个，甚至上千个，就必须依靠交换机的级联或者堆栈扩展连接了。
但级联技术和堆栈技术也有所不同，它们的应用范围也不同。
交换机级联就是交换机与交换机之间通过交换端口进行扩展，这样一方面解决了单一交换机端口数不足的问题，另一方面也解决离机房较远距离的客户端和网络设备的连接。
因为单段交换双绞以太网电缆可达到了100米，每级联一个交换机就可扩展100米的距离。
交换机接口及连接(图解)
全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样, 所以在此仍以路由器上的相应接口进行介绍。
、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的 100Base-TX快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初 10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“ T” 字。
与之相连的是RJ-45水晶头,如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24 口 RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图1图22、光纤接口对于光纤这种传输介质虽然早在lOOBase时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网 1OOBase-TX区别, 就称之为“ 1OOBase-FX'，其中的“ F”就是光纤“ Fiber ”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用, 它主要是从lOOOBase技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
交换机使用方法
交换机使用方法交换机是局域网中常用的网络设备，它可以实现局域网内计算机之间的数据交换和通信。
在现代网络中，交换机的应用已经非常普遍，因此掌握交换机的使用方法对于网络管理人员来说非常重要。
下面我们就来介绍一下交换机的使用方法。
首先，我们需要了解交换机的基本功能。
交换机主要用于连接局域网内的各种网络设备，如计算机、打印机、服务器等，通过交换机可以实现这些设备之间的数据交换和通信。
交换机可以根据MAC地址来识别不同的设备，并将数据包准确地发送到目标设备，从而实现高效的数据传输。
其次，我们需要学会如何连接交换机。
通常情况下，我们需要将交换机与局域网中的其他设备连接起来，这包括将计算机、打印机、服务器等设备通过网线连接到交换机的各个端口上。
在连接时，需要确保网线连接的牢固可靠，避免出现松动或断开的情况。
接下来，我们需要配置交换机的基本参数。
在连接好交换机后，我们需要对交换机进行一些基本的配置，包括设置管理IP地址、修改管理密码、配置VLAN等。
通过管理IP地址，我们可以通过网络远程管理交换机，而修改管理密码可以提高交换机的安全性。
此外，配置VLAN可以实现对局域网的划分，提高网络的安全性和管理性。
然后，我们需要了解交换机的管理方法。
交换机可以通过Web界面、命令行界面或者SNMP协议来进行管理，其中Web界面是最为直观和易用的管理方式，而命令行界面则更加灵活和强大。
通过这些管理方法，我们可以对交换机进行各种配置和监控，保证网络的正常运行。
最后，我们需要重点关注交换机的安全性。
在使用交换机的过程中，我们需要注意加强对交换机的安全管理，包括限制管理访问权限、定期备份配置、及时更新交换机的固件等。
这些措施可以有效地保护交换机不受未经授权的访问和攻击，确保网络的安全稳定运行。
总之，掌握交换机的使用方法对于网络管理人员来说非常重要。
通过了解交换机的基本功能、连接方法、配置参数、管理方式和安全性，我们可以更好地管理和维护局域网中的网络设备，确保网络的正常运行和安全性。
接入网技术v5接口补充讲义
四、V5接口的相关概念V5接口是用于本地交换机（LE）和接入网（AN）之间的接口，它是一个标准化的开放的数字接口，属于业务节点接口（SNI）。
1、V5接口的组成V5.1接口由一个2048kbit/s链路构成，用于支持模拟电话接入、基于64kbit/s的ISDN基本接入，和用于半永久连接的、不加带外信令信息的其它模拟接入或数字接入。
这些接入类型都具有指配的承载通路分配能力，即用户端口与承载通道有固定的对应关系, 在AN内无集线能力。
V5.1接口使用一个时隙传送信令, 其它时隙除TS0外传送话音信号。
V5.2接口按需要由1到16个2048kbit/s链路构成，它除了支持V5.1接口的接入类型外，还支持ISDN一次群速率接入。
V5.2接口支持的接入类型具有灵活的、基于呼叫的承载通路动态分配能力，在AN内和V5.2接口上具有集线能力。
由于V5.1接口的局限性, 目前很少使用; 接入网与交换机之间普遍采用V5.2接口，因此以下主要讨论V5.2接口。
2、V5接口的时隙如前面所述：根据需要，V5.2接口由1到16个2048kb/s链路组成。
每个2M链路包含32路时分复用信号，每路信号占用一个时隙TS（Time Slot），按顺序编号为TS0，TS1......TS31 。
每个2M各时隙的用途如下：TS0：2M信号的同步及差错检测。
TS1－TS14，TS17－TS30：用来传送PSTN话路信号或运载ISDN的D通道，我们把这些时隙(或电路)称为承载通道。
TS16，TS15，TS31：这三个时隙可以用来作为承载通道；也可以用来传递V5信令，此时称为物理通信通道，或物理C通道(C：Communication)。
一个V5接口可以根据需要配置多条2M链路；相应地，也可以根据需要配置多个物理C通道。
物理C通道的配置数量视V5接口的信令信息量而定。
物理C通道主用时隙的选择次序为：·主链路的TS16，次链路的TS16；·剩下链路的TS16，如果还需要，则·一个链路的TS15，如果还需要，则·相同链路的TS31，如果还需要，则·另一个链路的TS15，……，直到分配完毕。
5口百兆紧凑型工业以太网交换机使用说明书
5口百兆紧凑型交换机使用说明书【概述】5口百兆紧凑型交换机采用高强度IP40防护外壳，工业设计，支持Auto-Negotiation自适应技术，提供全面的LED状态指示，支持电压12~48V DC电源输入，以增加通讯网络的可靠度。
提供2~5个10/100Base-T(X) RJ45电口和1~2个100Base-FX光口（可选FC、ST），可以根据业务口需求灵活的进行光电组合。
基于工业安装需求，提供35mm导轨或壁挂式这两种安装模式。
采用业内优秀的网络方案，-40~85℃工作温度范围，能够满足各种工业现场的要求，提供便捷的以太网通讯解决方案。
【性能特点】符合IEEE802.3/802.3u标准，存储转发交换方式提供2~5个10/100Base-T(X) RJ45以太网接口，支持Auto-Negotiation技术，自动协商工作速率（10M/100M）和双工模式（半双工/全双工），接口自适应提供1~2个100Base-FX光口，默认SC接口，可选FC、ST，可传输120公里采用高强度IP40外壳及工业级EMC设计支持电压12~48V DC电源输入-40~85℃工作温度范围【详细规格】技术标准：IEEE802.3、IEEE802.3u接口RJ45电口：10/100Base-T（X）速率自侦测、全/半双工模式，接口自适应百兆光口：100Base-FX百兆全双工，默认SC接口，可选FC、ST，可传输120公里交换属性十兆转发速度：14881pps百兆转发速度：148810pps传输方式：存储转发系统交换带宽：1Gbps缓存大小：448KbitsMAC地址表：1K电源12~48V DC电源输入，典型工作电压12V/24V/48V，采用3芯7.62mm间距标准工业端子空载功率：2光2电2.40W /1光4电1.68W/5电0.24W(@24VDC)满载功率：2光2电2.64W /1光4电2.14W/5电0.96W(@24VDC)机械特性尺寸（W×H×D）：32mm×103mm×83mm净重：200克【系列清单】安装：壁挂式或导轨式安装工作环境工作温度：-40℃~85℃存储温度：-40℃~85℃相对湿度：5%~95%（无凝露）保修保修期：5年【符合标准】IEC61000-4-2(ESD)：±6KV接触放电，±15KV空气放电IEC61000-4-3(RS)：10V/M(80-1000MHZ)IEC61000-4-4(EFT)：电源端：±4KV ，信号端：±2KVIEC61000-4-5(Surge)：电源端：±2KV CM/±1KV DM ，信号端：±4KVIEC61000-4-6(射频传导)：3V(10KHZ-150KHZ)，10V(150KHZ-80MHZ)IEC61000-4-16(共模传导)：30V COUNT 300V ，1SIEC60068-2-6(振动)IEC60068-2-27(冲击)IEC60068-2-32(自由跌落)IEC61000-6-2(通用工业标准)【外观】【LED 指示灯】【接地和电源连接】设备接地：交换机上侧板出有一接地螺丝，此点连接接地线的一端，另一端需可靠接入机房的大地。
交换机接口及连接(图解)
全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从1000Base技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
网线交换机接线方法
网线交换机接线方法
网线交换机接线方法：
1.首先将交换机接入电源，并确定其电源已经打开。
2.将路由器、电脑等需要接入网络的设备的网线，分别插入到交换机的相应端口上。
请注意：不要将这些网线插入到交换机的上行端口（即联网端口）上。
3.对于具体的接线方法，一般有以下两种：
（1）星型接法：将各设备的网线分别插入到交换机的不同端口上，形成一个星型网络拓扑结构。
（2）环型接法：将各设备的网线依次串联起来，最后接到交换机上的一个端口上，形成一个环型拓扑结构。
4.检查各个设备的网络连接状态和IP 地址设置是否正确，确保网络正常连接。
5.最后，根据需要对交换机进行相关的配置和管理，以确保其正常稳定运行。
5-交换机接口及连接技巧
全面图文解析：交换机接口及连接技巧交换机在我们的印象中是作为局域网节点连接的网络设备，其实它也在广域网中存在，并且得到大量应用，特别是电信运营企业中，ATM交换机和现在光纤通道交换机等，只不过我们平时很难见到这类交换机而已。
不过本文仍主要以我们常见的局域网交换机为例向大家介绍交换机的各类接口及连接方式。
局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
l一、交换机接口类型1. 双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中、右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图一图二2. 光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
水星五口百兆交换机使用方法
水星五口百兆交换机使用方法一、交换机简介水星五口百兆交换机是一种用于局域网的网络设备，其主要功能是实现局域网内部不同终端之间的数据传输和通信。
通过将网络数据包转发到目标终端，实现不同终端之间的信息交互。
二、硬件连接1. 将水星五口百兆交换机的电源插头插入电源插座，并接通电源。
2. 使用网线将水星交换机的一个端口与路由器、服务器或其他网络设备的网络接口相连。
这样可以将交换机与网络中的其他设备连接起来。
3. 使用网线将需要接入局域网的电脑、打印机或其他终端设备的网络接口与水星交换机的其他端口相连。
这样可以将这些终端设备与局域网连接起来。
三、设置IP地址1. 打开电脑上的网络设置界面，找到网络连接适配器的设置项。
2. 找到水星交换机所连接的网络适配器，点击进入其属性设置。
3. 在IPv4设置中，选择手动设置IP地址，并填写一个与局域网中其他设备不冲突的IP地址。
子网掩码一般使用默认的255.255.255.0。
4. 确定设置后，保存并退出网络设置界面。
四、交换机配置1. 打开电脑上的浏览器，输入水星交换机的默认管理IP地址，敲击回车键进入管理界面。
2. 输入默认的用户名和密码，登录交换机的管理界面。
3. 在管理界面中，可以进行一些基本的配置。
比如，可以设置交换机的名称、端口速率、虚拟局域网等。
根据实际需求进行相应的配置。
五、网络设备接入1. 将需要接入局域网的电脑、打印机或其他终端设备的网络接口与水星交换机的其他端口相连。
2. 确保终端设备的网络设置中，IP地址是与局域网中其他设备在同一个网段内的，并且网关设置为水星交换机的IP地址。
六、测试与使用1. 确保交换机和局域网中的其他设备都已经连接好，并且设置正确。
2. 打开电脑上的浏览器，访问互联网，检查网络连接是否正常。
3. 如果需要在局域网内进行文件共享、打印等操作，可以尝试与其他设备进行通信，确保网络连接正常。
七、注意事项1. 在设置交换机的IP地址时，要确保与网络中其他设备的IP地址不冲突。
猫，路由器和网络交换机（5口千兆）之间要怎样连接？
猫，路由器和网络交换机（5口千兆）之间要怎样连接？
“网络极客”，全新视角、全新思路，伴你遨游神奇的网络世界。
光猫、路由器、网络交换机之间需要怎么样的连接，才能够正常上网呢？
组网方式
1.主干接入，通过光纤和光猫的主干接口进行连接；
2.光猫的网络口同路由器进行连接：
•一种方式是接入路由器WAN口；
•一种方式是接入路由器LAN口。
（建议优选）
3.路由器LAN口同交换机主干端口进行连接；
4.交换机端口同电脑端口进行连接。
•如若，局域网电脑较少，完全可以不同过交换机进行连接；
•直接通过路由器端口连接电脑即可。
•
具体设置
1.光猫端
•完成PPPoE拨号连接，无线网络设置、DHCP服务器设置；
•上述过程一般由开通宽带时的维护人员进行设置。
•
•点此查看图片折叠原因
2.路由器端
•使用LAN口对接光猫，将路由器的DHCP服务器关闭；
•路由器仅当作交换机使用，并利用路由器的无线功能实现移动终端上网。
•
3.网络交换机
•仅需同路由器进行连接，无需进行设置；
•如果局域网传输超过百兆，则需要使用千兆网线进行连接。
•
关于更优的连接组网方式；
欢迎大家留言讨论，喜欢的点点关注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全面图文解析：交换机接口及连接技巧交换机在我们的印象中是作为局域网节点连接的网络设备，其实它也在广域网中存在，并且得到大量应用，特别是电信运营企业中，ATM交换机和现在光纤通道交换机等，只不过我们平时很难见到这类交换机而已。
不过本文仍主要以我们常见的局域网交换机为例向大家介绍交换机的各类接口及连接方式。
局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
l一、交换机接口类型1. 双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中、右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图一图二2. 光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从1000Base技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
目前光纤传输介质发展相当迅速，各种光纤接口也是层出不究，不过在局域网交换机中，光纤接口主要是SC类型，无论是在100Base-FX，还是在1000Base-FX网络中。
SC接口的芯在接头里面，如图3左图所示的是一款100Base-FX网络的SC光纤接口模块，其右图为一款提供了4个SC光纤接口的光纤交换机。
图2中所示交换机中也有2个SC光纤接口。
图三从图2和图3右图交换机的SC接口外观可以看出，它与RJ-45接口非常类似，不过SC接口看似更扁些，缺口浅些。
主要看其中的接触芯片是一什么类型的，如果是8条铜弹片，则是RJ-45接口，而里面如果是一根铜柱则是SC光纤接口。
3. AUI接口与BNCAUI接口是专门用于连接粗同轴电缆的，虽然目前这种网络在局域网中并不多见，但在一些大型企业网络中，仍可能有一些遗留下来的粗同轴电缆令牌网络设备，所以有些交换机也保留了少数AUI接口，以更大限度地满足用户需求。
AUI接口是一个15针“D”形接口，类似于显示器接口。
这种接口同样也在许多网络设备中见到，如路由器，甚至服务器中，如图4所示的就是路由器上的AUI接口示意图。
图四BNC则是专门用于与细同轴电缆连接的接口，目前提供这种接口的交换机比较少见。
但在一些RJ-45以太网交换机和集线器中还提供少数BNC接口，专门用于与细同轴电缆作为传输介质的令牌网络连接。
为了向大家出示BNC的真实外观，下面以BNC接口网卡向大家展示，如图5所示。
图五4. Console接口这个接口我们知道，它是用来配置交换机的，所以只有网管型交换机才有。
而且还要注意，并不是所有网管型交换机都有，那是因为交换机的配置方法有多种，如通过Telnet 命令行方式、Web方式、TFTP方式等。
虽然理论上来说，交换机的基本配置必须通过Console （控制）端口，但有些品牌的交换机的基本配置在出厂时就已配置好了，不须要进行诸如IP地址、基本用户名之类的基本配置，所以这类网管型交换机就不用提供这个Console接口了，而且就目前来说还占多数。
这类交换机通常只需要通过简单的Telnet或Java程序的Web 方式进行一些高级配置即可。
当然也有一些交换机还是提供了Console接口的，但要注意的是，用于交换机配置的Console端口并不是所有交换机都一样，有的采用与Cisco路由器一样的RJ-45类型Console 接口，如图6所示。
而有的则采用串口作为Console接口，如图7所示。
图六图七从图中可以看出，两台交换机的Console端口不一样，上图中是一个“母”头9孔“D”形接口，而下图是一个“公”头9针“D”形接口。
它们俗称为“DB-9”接口，但都是用进行交换机配置的。
除了以上两种交换机Console端口外，还有一种接口也常用于交换机的配置，那就是25针的“D”形接口。
无论交换机采用DB-9或DB-25串行接口，还是采用RJ-45接口，在进行交换机配置时，一般都需要通过专门的Console线连接至配置用计算机（通常称作终端）的串行口，与交换机不同的Console端口相适应。
Console 线也分为两种，一种是串行线，即两端均为串行接口（两端均为母头或一端为公头，另一端为母头），两端可以分别插入至计算机的串口和交换机的Console 端口；另一种是两端均为RJ-45接头（RJ-45-to-RJ-45）的扁平线。
由于扁平线两端均为RJ-45接口，无法直接与计算机串口进行连接，因此，还必须同时使用一个如图8所示的RJ-45-to-DB-9（或RJ-45-to-DB-25）的适配器。
通常情况下，在交换机的包装箱中都会随机赠送这么一条Console线和相应的DB-9或DB-25适配器的。
图八5. FDDI接口在早期的100Mbps时代，还有一种FDDI网络类型，它的中文名为“光纤分布式数据接口”，很明显它的传输介质也是光纤，其接口类型主要是SC类型。
目前由于它的优势不明显，目前也基本上不见了。
至于交换机的接口类型，在此就只介绍以上这些了，当然还会有一些接口类型，如前面所说的ATM网络接口，还有就是光纤网络接口的类型也远不止SC这一种，不过在企业局域网交换机中，这些接口通常不会遇到，所以在此不作具体介绍。
二、交换机的连接因为交换机主要作为局域网设备集中连接使用，所以总的来说，在硬件连接方面相对要简单许多，通常只需把相应的传输介质接头插入到相应的交换机接口上即可。
下面只简单介绍一下网管型交换机的配置连接。
网管型交换机的配置通常是利用一台便携式笔记本电脑进行的，它的连接就是通过随交换机附带的一条配置电缆进行的。
配置电缆的一端连接在交换机的Console端口，另一端就连接在笔记本电脑（当然也可以是台式电脑）的串口上。
配置电缆的类型因相应交换机的Console接口类型不同而不同，通常是一条两端都是母头，或一端为公头，另一端为母头的串行电缆，当然还有一种图九好了，关于交换机的接口及连接就介绍至此。
从文中介绍可知，交换机的接口类型远没有路由器接口那么复杂，它主要是针对于各种局域网和传输介质类型来设置的。
而没有路由器所具复杂的有广域网接口。
正因如此，交换机的连接也相对要简单得多，只需要用相应的传输介质接头插入相应交换机端口即可，只是在对网管型交换机进行基本配置时，要稍加注意连接方式。
作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章:1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称“水晶头”，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。
FDDI 使用双环令牌，传输速率可以达到100Mbps。
CCDI 是FDDI 的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为100Mbps。
FDDI-2 是FDDI 的扩展协议，支持语音、视频及数据传输，是FDDI 的另一个变种，称为FDDI 全双工技术(FFDT)，它采用与FDDI 相同的网络结构，但传输速率可以达到200Mbps 。
由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点，常用于城域网、校园环境的主干网、多建筑物网络分布的环境，于是FDDI接口在网络骨干交换机上比较常见，现在随着千兆的普及，一些高端的千兆交换机上也开始使用这种接口。
4、AUI接口AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。
AUI接口是一种“D”型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。
6、Console接口可进行网络管理的交换机上一般都有一个“Console”端口，它是专门用于对交换机进行配置和管理的。
