交换机接口及连接(图解)
光纤网络交换机设备的级联图解
光纤网络交换机设备的级联图解Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#网络交换机设备的级联(图解)双绞线端口的级联级联既可使用普通端口也可使用特殊的MDI-II端口。
当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II 端口时，应当使用直通电缆。
当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。
无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。
因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。
当有4台交换机级联时，网络跨度就可以达到500米。
这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！1．使用Uplink端口级联现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。
图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。
需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI-X转换开关）在两种类型间进行切换。
图2 利用交叉线通过普通端口级联交换机光纤端口的级联由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。
需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
1．光纤跳线的交叉连接所有交换机的光纤端口都是2个，分别是一发一收。
当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。
图解交换机的连接方式
图解交换机的连接方式多台交换机的连接方式无外乎两种：级联跟堆叠。
下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。
级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
堆叠是通过交换机的背板进行连接的，是一种建立在芯片级上的连接。
一般只有中、高端交换机才提供堆叠功能。
并且需要专用的堆叠模块和堆叠线缆。
连接的结果是，在实际的网络中，对于其它网络设备以及网络员来说，它们是一台交换机，即两台24口的交换机堆叠以后，效果就相当于一个48口的交换机。
不同连接方式的优缺点,都是为了完成网络的连接，为什么还要分级联和堆叠呢?直接用网络连接的级联方式不是更方便吗?为什么还需要堆叠呢?两种连接方式的本质是不一样的，用来满足不同的要求，当然从一定程度上说，不能直接说哪一种连接方式好，而是根据实际需要、实际情况选择不同的连接方式。
级联的优点是可以延长网络的距离，理论上可以通过双绞线和多级的级联方式无限远的延长网络距离，级联后，在网络管理过程中仍然是多个不同的网络设备。
另外级联基本上不受设备的限制，不同厂家的设备可以任意级联。
级联的缺点就是多个设备的级联会产生级联瓶颈。
例如，两个百兆交换机通过一根双绞线级联，这时它们的级联带宽是百兆，这样不同交换机之间的计算机要通讯，都只能通过这百兆带宽。
堆叠的优点是不会产生性能瓶颈，因为通过堆叠，可以增加交换机的背板带宽，不会产生性能瓶颈。
通过堆叠可以在网络中提供高密度的集中网络端口，根据设备的不同，一般情况下最大可以支持8层堆叠，这样就可以在某一位置提供上百个端口。
堆叠后的设备在网络管理过程中就变成了一个网络设备，只要赋于一个IP地址，方便管理，也节约管理成本。
堆叠的缺点主要是受设备限制，并不是所有的交换机都支持堆叠字，不同厂家，不同型号，进行堆叠需要特定的设备的支持。
受距离限制，因为受到堆叠线缆长度的限制，堆叠的交换机之间的距离要求很近。
图解交换机设备的级联
结合图例，主要介绍多台交换机在网络中同时使用时的连接问题多台交换机的连接方式有两种方式：级联跟堆叠。
下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。
1、交换机级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。
其连接示意如图1所示。
图1使用Upli nk端口级联在所有交换机端口中，都会在旁边包含一个Up link端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Upl ink端口的相互连接)。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
交换机详解及安装图示
交换机交换 switching 是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术统称。
广义的交换机switch就是一种在通信系统中完成信息交换功能的设备。
交换和交换机最早起源于电话通讯系统（PSTN），我们现在还能在老电影中看到这样的场面：****（主叫用户）拿起话筒来一阵猛摇，局端是一排插满线头的机器，戴着耳麦的话务小姐接到连接要求后，把线头插在相应的出口，为两个用户端建立起连接，直到通话结束。
这个过程就是通过人工方式建立起来的交换。
当然现在我们早已普及了程控交换机，交换的过程都是自动完成。
在计算机网络系统中，交换概念的提出是对于共享工作模式的改进。
我们以前介绍过的HUB集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。
也就是说，在这种工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。
这种方式就是共享网络带宽。
交换机拥有一条很高带宽的背部总线和内部交换矩阵。
交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加到内部地址表中。
使用交换机也可以把网络“分段”，通过对照地址表，交换机只允许必要的网络流量通过交换机。
通过交换机的过滤和转发，可以有效的隔离广播风暴，减少误包和错包的出现，避免共享冲突。
交换机在同一时刻可进行多个端口对之间的数据传输。
每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。
当节点A向节点D发送数据时，节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。

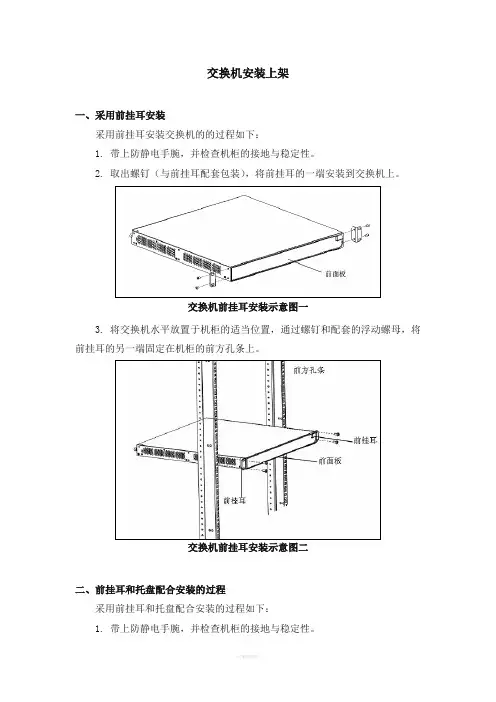

交换机安装上架图解
交换机安装上架一、采用前挂耳安装采用前挂耳安装交换机的的过程如下：1. 带上防静电手腕，并检查机柜的接地与稳定性。
2. 取出螺钉（与前挂耳配套包装），将前挂耳的一端安装到交换机上。
交换机前挂耳安装示意图一3. 将交换机水平放置于机柜的适当位置，通过螺钉和配套的浮动螺母，将前挂耳的另一端固定在机柜的前方孔条上。
交换机前挂耳安装示意图二二、前挂耳和托盘配合安装的过程采用前挂耳和托盘配合安装的过程如下：1. 带上防静电手腕，并检查机柜的接地与稳定性。
2. 将机柜附带的托盘水平固定到机柜的适当位置。
3. 取出螺钉（与前挂耳配套包装），将前挂耳的一端安装到交换机上。
4. 将交换机水平放置于托盘上，沿托盘轻推入机柜，通过螺钉和配套的浮动螺母，将前挂耳的另一端固定在机柜的前方孔条上。
三、前挂耳和后挂耳配合安装的过程采用前挂耳和后挂耳配合安装过程如下：1. 带上防静电手腕，并检查机柜的接地与稳定性。
2. 取出螺钉（与前挂耳配套包装），将前挂耳的一端安装到交换机上。
3. 取出承重螺钉（与后挂耳配套包装）并将其安装至交换机侧面上方的合适位置。
交换机前挂耳和承重螺钉配合安装示意图4. 选择交换机在机柜上的安装位置，用螺钉和配套的浮动螺母将后挂耳固定在机柜的后方孔条上。
交换机后挂耳安装示意图5. 左手托住交换机底部，右手抓住交换机前部，将交换机轻推入机柜。
交换机前挂耳和后挂耳配合安装示意图6. 换机推入后，要保证固定在机柜上的后挂耳的上沿和固定在交换机上的承重螺钉紧密接触。
交换机前挂耳和后挂耳配合安装完成示意图一7. 通过螺钉和配套的浮动螺母，将前挂耳的另一端固定在机柜的前方孔条上，保证前挂耳和后挂耳将交换机稳定地固定在机柜上。
交换机前挂耳和后挂耳配合安装完成示意图二四、采用前挂耳和滑道配合安装的过程采用前挂耳和滑道配合安装的过程如下：1. 带上防静电手腕，并检查机柜的接地与稳定性。
2. 取出螺钉（与前挂耳配套包装），安装前挂耳的一端到交换机上。

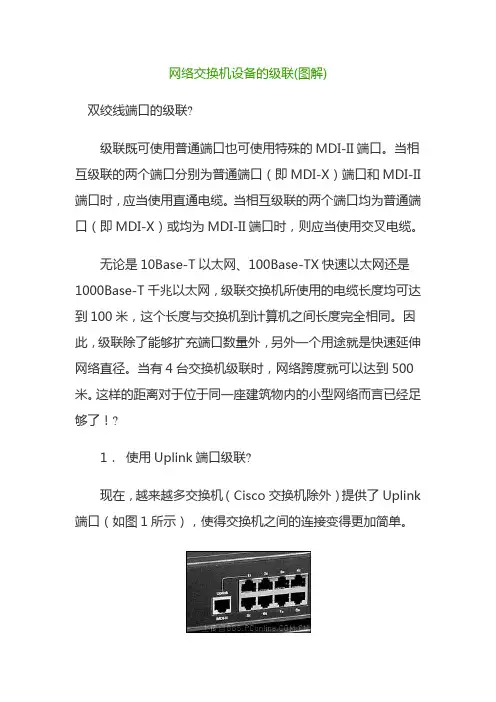

光纤网络交换机设备的级联 图解
网络交换机设备的级联(图解)双绞线端口的级联?级联既可使用普通端口也可使用特殊的MDI-II端口。
当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II 端口时，应当使用直通电缆。
当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。
无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。
因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。
当有4台交换机级联时，网络跨度就可以达到500米。
这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！?1．使用Uplink端口级联?现在，越来越多交换机（Cisco交换机除外）提供了Uplink 端口（如图1所示），使得交换机之间的连接变得更加简单。
图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。
需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI-X转换开关）在两种类型间进行切换。
图2 利用交叉线通过普通端口级联交换机光纤端口的级联?由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。
需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
1．光纤跳线的交叉连接?所有交换机的光纤端口都是2个，分别是一发一收。
当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。
当交换机通过光纤端口级联时，必须将光纤跳线两端的收发对调，当一端接“收”时，另一端接“发”。
同理，当一端接“发”时，另一端接“收”（如图4所示）。
交换机的连接方式详解图
交换机的连接方式详解图Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#交换机是一种最为基础的网络连接设备。
它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。
多台交换机的连接方式无外乎两种：级联跟堆叠。
下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。
1、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。
其连接示意如图1所示。
图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
全面图解交换机接口及连接
全面图解交换机接口及连接【IT168 网络学院】局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX 快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从1000Base技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
本文详细介绍全面图解交换机接口及连接
本文详细介绍全面图解交换机接口及连接交换机在我们的印象中是作为局域网节点连接的网络设备，其实它也在广域网中存在，并且得到大量应用，特别是电信运营企业中，ATM交换机和现在光纤通道交换机等，只不过我们平时很难见到这类交换机而已。
不过本文仍主要以我们常见的局域网交换机为例向大家介绍交换机的各类接口及连接方式。
局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型1. 双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX 快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T 使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中、右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图一图二2. 光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
交换机接口及连接图解
交换机接口及连接图解 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的Base-TX快速以太网和ase-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、，当然也可以是。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图1图22、光纤接口对于光纤这种传输介质虽然早在Base时代就已开始采用这种传输介质，当时这种百兆为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从ase技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
华为S2300交换机配置图解
常用的命令!进入系统SYS退出系统QUI查看配置DIS CU保存配置SAVE重启服务器REBOOT,,操作如下点击开始菜单——程序——附件——通讯—超级终端——出现对话框如下点取消点是然后进入在名称这里取个名字,必须是英文点确定,出现对话框点取消再点是,,出现在连接时使用这边,用COM3,,或是..点确定就可以进入超级终端,,进入终端后,一般先输入密码,没有密码,最好了,打SYS进入系统,在系统里面给交换机取个名字如；sysnameWODEJIAOHUANJI.然后点Enter进入下一步,,设置VLAN、vlan batch 18 22对VLAN进行描述vlan 18 description cmnet{VLAN18说明,中国移动互联网}vlan 22 description boss {VLAN22描述为,连内网}‘准备华为交换机,数据配置线,用配置线把交换机连接到电脑,用超级终端打开,,,进入系统..给交换机起名{必须是英文} sysname名字、设置VLAN、vlan batch 18 22对VLAN进行描述vlan 18 description cmnet{VLAN18说明,中国移动互联网}vlan 22 description boss {VLAN22描述为,连内网}..设置管理IP地址interface Vlanif22{接口vlanif22}、ip{IP地址10.182.13.14.255.255.255.100}、下一步我们设置交换机的端口、进入端口一、interface Ethernet0/0/1{以太网端口一}对端口一进行描述即port link-type trunk[端口链路类型,干线]就是总线的意思,内外网信号从这个端口进入交换机、、port trunk allow-pass vlan 18 21 to 22{意思是允许VLAN18VLAN22通过}第一个端口就设置好了、、、对第二个端口进行设置、、、interface Ethernet0/0/2、、、description to boss{描述端口连到内网}、、port linktype access{端口链路类型,访问、、意思是端口属于独立网口,只允许一个VLAN通过只能通过内网或外网}、、、port default vlan 22{端口允许端口VLAN22通过,,意思是端口默认的是内网}...第二个端口也设置好了、、、、、、、第三个端口的设置interface Ethernet0/0/3、、description to cmnet{端口描述为连接,,中国移动互联网,就是外网了}、、、port link-type access{属于独立网口,就是只允许一个网络通过的意思},,port default vlan 18{端口允许端口VLAN18通过},,默认的端口是VLAN18……网口3就这样设置吧！接下来把剩下的网口都照着上面的设置好,就行了......到光口设置了、、、interface GigabitEthernet0/0/1{外网接口千兆/0 /1}、、、、description tofuwuting{描述,接到服务厅}、、、、port link-type {干线类型,属于窗口模式}undo port trunk allow-pass vlan 1{不允许用作独立的网口}port trunk allow-pass vlan 18 21 to 22{允许默认的端口是VLAN18和VLAN22通过}、、、、、port media type fiber{端口类型,是光口}、、、、端口光口都设置好了,一般还要设置密码,user-interface vty 0 4用户界面视图user privilege level 3用户特权级3set authentication password cipher .]AAA设置密码认证口令.]AAA必须是英文Software Version V100R005C01SPC100软件版本v100r005c01spc10sysnamebaixin_hezhuoting系统名称#vlan batch 105虚拟局域网的一批105#undo server enable撤消服务器启用#vlan 105description boss虚拟局域网说明连105BOSS网#aaaauthentication-scheme default默认身份验证方案authorization-scheme default授权计划的默认accounting-scheme default会计计划的默认domain default默认域domaindefault_admin域管理员local-user admin password simple admin本地用户密码的简单管理local-user admin service-type本地用户服务类型文本#interface Ethernet0/0/1以太网接口/ 0/ 1port link-type trunk设置为窗口模式port trunk allow-pass vlan 105端口允许通过端口105默认端口为局域网105---- More ----interface Ethernet0/0/2外网接口/ 0/ 2port link-type trunk设置为窗口模式port trunk allow-pass vlan 105 端口允许通过端口105ntdp enable？？ndp enable？？#interface Ethernet0/0/3外网接口/ 0/ 3port link-type access端口链路类型访问独立网口port default vlan 105端口默认端口VLAN105 ntdp enablendp enable#interface Ethernet0/0/4port link-type trunkport trunk allow-pass vlan 105 ntdp enablendp enable#interface Ethernet0/0/5port link-type trunk---- More ----interface Ethernet0/0/6port link-type trunkport trunk allow-pass vlan 105 ntdp enablendp enable#interface Ethernet0/0/7port link-type trunkport trunk allow-pass vlan 105 ntdp enablendp enable#interface Ethernet0/0/8port link-type trunkport trunk allow-pass vlan 105ntdp enablendp enableinterface GigabitEthernet0/0/1外网接口千兆/0 /1description to hezhuotingport link-type trunk端口链路类型属于窗口模式port trunk allow-pass vlan 105端口允许通过端口105#interface NULL0接口null0#snmp-agent网络管理代理软件snmp-agent local-engineid 000007DB7F00000100003BB7 代理地方engineid000007db7f00000100003bb7snmp-agent sys-info version v3网络管理代理软件系统信息版本软件#user-interface con 0用户界面0idle-timeout 0 0空闲超时00user-interfacevty 0 4用户界面视图04#return返回[baixin_hezhuoting]sysUser interface con0 is available用户界面con0可用Please Press ENTER.。
图解交换机设备的级联
结合图例，主要介绍多台交换机在网络中同时使用时的连接问题多台交换机的连接方式有两种方式：级联跟堆叠。
下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。
1、交换机级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。
其连接示意如图1所示。
图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Uplink端口的相互连接)。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
提示：采用堆叠方式的交换机要受到种类和相互距离的限制。
首先实现堆叠的交换机必须是支持堆叠的;另外由于厂家提供的堆叠连接电缆一般都在1M左右，故只能在很近的距离内使用堆叠功能。
不同连接方式的优缺点都是为了完成网络的连接，为什么还要分级联和堆叠呢?直接用网络连接的级联方式不是更方便吗?为什么还需要堆叠呢?两种连接方式的本质是不一样的，用来满足不同的要求，当然从一定程度上说，不能直接说哪一种连接方式好，而是根据实际需要、实际情况选择不同的连接方式。
交换机接口连接
全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的Base-TX快速以太网和ase-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、，当然也可以是。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图22、光纤接口对于光纤这种传输介质虽然早在Base时代就已开始采用这种传输介质，当时这种百兆为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从ase技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
目前光纤传输介质发展相当迅速，各种光纤接口也是层出不究，不过在局域网交换机中，光纤接口主要是SC类型，无论是在100Base-FX，还是在Base-FX 网络中。
交换机的连接方式详解图
交换机的连接方式详解图 The document was prepared on January 2, 2021交换机是一种最为基础的网络连接设备。
它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。
本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。
多台交换机的连接方式无外乎两种：级联跟堆叠。
下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。
1、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。
其连接示意如图1所示。
图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全面图解交换机接口及连接
局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型
1、双绞线RJ-45
接口
这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的
100Base-TX快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图2
2、光纤接口
图1
对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从1000Base技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
目前光纤传输介质发展相当迅速，各种光纤接口也是层出不究，不过在局域网交换机中，光纤接口主要是SC类型，无论是在100Base-FX，还是在1000Base-FX网络中。
SC接口的芯在接头里面，如图3左图所示的是一款100Base-FX网络的SC光纤接口模块，其右图为一款提供了4个SC光纤接口的光纤交换机。
图2中所示交换机中也有2个SC光纤接口。
图3
从图2和图3右图交换机的SC接口外观可以看出，它与RJ-45接口非常类似，不过SC接口看似更扁些，缺口浅些。
主要看其中的接触芯片是一什么类型的，如果是8条铜弹片，则是RJ-45接口，而里面如果是一根铜柱则是SC光纤接口。
3、AUI接口与BNC
AUI接口是专门用于连接粗同轴电缆的，虽然目前这种网络在局域网中并不多见，但在一些大型企业网络中，仍可能有一些遗留下来的粗同轴电缆令牌网络设备，所以有些交换机也保留了少数AUI接口，以更大限度地满足用户需求。
AUI接口是一个15针“D”形接口，类似于显示器接口。
这种接口同样也在许多网络设备中见到，如路由器，甚至服务器中，如图4所示的就是路由器上的AUI 接口示意图。
图4
BNC则是专门用于与细同轴电缆连接的接口，目前提供这种接口的交换机比较少见。
但在一些RJ-45以太网交换机和集线器中还提供少数BNC接口，专门用于与细同轴电缆作为传输介质的令牌网络连接。
为了向大家出示BNC的真实外观，下面以BNC接口网卡向大家展示，如图5所示。
图5
4、Console接口
这个接口我们知道，它是用来配置交换机的，所以只有网管型交换机才有。
而且还要注意，并不是所有网管型交换机都有，那是因为交换机的配置方法有多种，如通过Telnet命令行方式、Web方式、TFTP方式等。
虽然理论上来说，交换机的基本配置必须通过Console（控制）端口，但有些品牌的交换机的基本配置在出厂时就已配置好了，不须要进行诸如IP地址、基本用户名之类的基本配置，所以这类网管型交换机就不用提供这个Console接口了，而且就目前来说还占多数。
这类交换机通常只需要通过简单的Telnet或Java程序的Web方式进行一些高级配置即可。
当然也有一些交换机还是提供了Console接口的，但要注意的是，用于交换机配置的Console端口并不是所有交换机都一样，有的采用与Cisco路由器一样的RJ-45类型Console接口，如图6所示。
而有的则采用串口作为Console 接口，如图7所示。
图6
图7
从图中可以看出，两台交换机的Console端口不一样，上图中是一个“母”头9孔“D”形接口，而下图是一个“公”头9针“D”形接口。
它们俗称为“DB-9”接口，但都是用进行交换机配置的。
除了以上两种交换机Console端口外，还有一种接口也常用于交换机的配置，那就是25针的“D”形接口。
无论交换机采用DB-9或DB-25串行接口，还是采用RJ-45接口，在进行交换机配置时，一般都需要通过专门的Console线连接至配置用计算机（通常称作终端）的串行口，与交换机不同的Console端口相适应。
Console线也分为两种，一种是串行线，即两端均为串行接口（两端均为母头或一端为公头，另一端为母头），两端可以分别插入至计算机的串口和交换机的Console端口；另一种是两端均为RJ-45接头（RJ-45-to-RJ-45）的扁平线。
由于扁平线两端均为RJ-45接口，无法直接与计算机串口进行连接，因此，还必须同时使用一个如图8所示的RJ-45-to-DB-9（或RJ-45-to-DB-25）的适配器。
通常情况下，在交换机的包装箱中都会随机赠送这么一条Console线和相应的DB-9或DB-25适配器的。
图8
5、FDDI接口
在早期的100Mbps时代，还有一种FDDI网络类型，它的中文名为“光纤分布式数据接口”，很明显它的传输介质也是光纤，其接口类型主要是SC类型。
目前由于它的优势不明显，目前也基本上不见了。
至于交换机的接口类型，在此就只介绍以上这些了，当然还会有一些接口类型，如前面所说的ATM网络接口，还有就是光纤网络接口的类型也远不止SC这一种，不过在企业局域网交换机中，这些接口通常不会遇到，所以在此不作具体介绍。
二、交换机的连接
因为交换机主要作为局域网设备集中连接使用，所以总的来说，在硬件连接方面相对要简单许多，通常只需把相应的传输介质接头插入到相应的交换机接口上即可。
下面只简单介绍一下网管型交换机的配置连接。
网管型交换机的配置通常是利用一台便携式笔记本电脑进行的，它的连接就是通过随交换机附带的一条配置电缆进行的。
配置电缆的一端连接在交换机的Console端口，另一端就连接在笔记本电脑（当然也可以是台式电脑）的串口上。
配置电缆的类型因相应交换机的Console接口类型不同而不同，通常是一条两端都是母头，或一端为公头，另一端为母头的串行电缆，当然还有一种就是只是一条两端为RJ-45的双绞网线（比较少见）。
配置连接如图9所示。
图9
好了，关于交换机的接口及连接就介绍至此。
从文中介绍可知，交换机的接口类型远没有路由器接口那么复杂，它主要是针对于各种局域网和传输介质类型来设置的。
而没有路由器所具复杂的有广域网接口。
正因如此，交换机的连接也相对要简单得多，只需要用相应的传输介质接头插入相应交换机端口即可，只是在对网管型交换机进行基本配置时，要稍加注意连接方式。
