华为三层交换机配置-电脑资料目的：了解三层交换的意义理解三层交换与路由的异同点掌握vlanif的配置方法掌握valn之间实现通讯的配置方法掌握vlanif之间配置OSPF的方法拓扑图：场景：你是公司的网络管理员，。

当前网络中有四个用户。

S3、R1、R3与S4模拟为公司用户。

分属于不同的vlan，定义S3属于vlan3、R1属于vlan4、R3属于vlan6、S4属于vlan7，实现vlan之间的互通。

同时由于S1与S2之间使用三层链路实现互通，所以需要使用路由协议实现路由信息的互相学习。

学习任务步骤一.S1与S2之间的链路配置成eth-trunk链路实验之前，需要关闭部分实验设备接口与，避免影响本次试验。

本次实验需要关闭S3的E0/0/1、E0/0/23接口，另外需要关闭S4的E0/0/14接口。

关闭这些接口。

关闭这些接口后，开始实验配置。

[Huawei]sysname S1[S1]interface eth-trunk 1[S1-Eth-Trunk1]q[S1]interface g0/0/9[S1-GigabitEthernet0/0/9]eth-trunk 1[S1-GigabitEthernet0/0/9]interface g0/0/10[S1-GigabitEthernet0/0/10]eth-trunk 1Info: This operation may take a fewseconds. Please wait for amoment...done.[Huawei]sysname S2[S2]interface eth-trunk 1[S2-Eth-Trunk1]q[S2]interface g0/0/9[S2-GigabitEthernet0/0/9]eth-trunk 1[S2-GigabitEthernet0/0/9]interface g0/0/10[S2-GigabitEthernet0/0/10]eth-trunk 1步骤二.S1、S2配置valn3、4、5、6、7[S1]vlan batch 3 to 7[S2]vlan batch 3 to 7查看vlan的创建情况[S1]dis vlanThe total number of vlans is : 6--------------------------------------------------------------------------------U: Up; D: Down; TG: Tagged; UT: Untagged;MP: Vlan-mapping; ST: Vlan-stacking;#: ProtocolTransparent-vlan; *: Management-vlan;--------------------------------------------------------------------------------VID Type Ports--------------------------------------------------------------------------------1 common UT:GE0/0/1(U) GE0/0/2(D) GE0/0/3(D) G E0/0/4(D)GE0/0/5(D) GE0/0/6(D) GE0/0/7(D) GE0/0/8(D)GE0/0/11(D) GE0/0/12(D) GE0/0/13(U) GE0/0/14(D)GE0/0/15(D) GE0/0/16(D) GE0/0/17(D) GE0/0/18(D)GE0/0/19(D) GE0/0/20(D) GE0/0/21(D) GE0/0/22(D)GE0/0/23(D) GE0/0/24(D) Eth-Trunk1(U)3 common4 common5 common6 common7 commonVID Status Property MAC-LRN Statistics Description--------------------------------------------------------------------------------1 enable default enable disable VLAN 00013 enable default enable disable VLAN 00034 enable default enable disable VLAN 00045 enable default enable disable VLAN 00056 enable default enable disable VLAN0006。

举例讲解H3C配置三层交换机4个步骤详细用法

举例讲解H3C配置三层交换机4个步骤详细用法H3C是一家网络设备制造商，其三层交换机是其主要产品之一、配置H3C三层交换机可以提供强大的网络管理和控制功能。

下面将详细介绍配置H3C三层交换机的四个步骤及其用法。

第一步：基本设置在配置H3C三层交换机之前，首先需要进行基本设置，包括设置设备的管理IP地址、主机名、密码等。

以下是一个基本设置的例子：1.登录到H3C三层交换机的控制台，输入用户名和密码。

2. 进入系统视图，通过命令"system-view"进入。

3. 设置设备的主机名，使用命令"sysname [主机名]"进行设置。

例如，"sysname switch1"将设备主机名设置为switch14. 设置设备的管理IP地址，使用命令"interface vlan-interface [vlan号]"进入VLAN接口模式。

然后使用命令"ip address [IP地址] [子网掩码]"设置IP地址。

例如，"interface vlan-interface 1"进入VLAN接口1模式，"ip address 192.168.1.1 255.255.255.0"设置IP地址为192.168.1.1，子网掩码为255.255.255.0。

5. 保存配置，使用命令"save"保存配置。

第二步：VLAN配置VLAN是虚拟局域网的缩写，通过配置VLAN可以将交换机的端口分成不同的虚拟网络，从而实现更好的网络管理和控制。

以下是一个VLAN配置的例子：1. 创建VLAN，使用命令"vlan [vlan号]"进行创建。

例如，"vlan 10"将创建一个VLAN编号为10的VLAN。

2. 将端口加入VLAN，使用命令"port vlan [vlan号] [端口号]"进行配置。

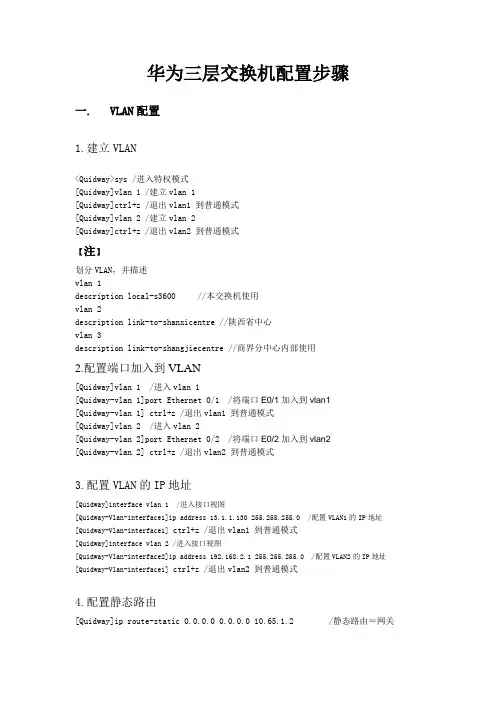

华为三层交换机配置步骤(最新修改版20120217)

华为三层交换机配置步骤一. VLAN配置1.建立VLAN<Quidway>sys /进入特权模式[Quidway]vlan 1 /建立vlan 1[Quidway]ctrl+z /退出vlan1 到普通模式[Quidway]vlan 2 /建立vlan 2[Quidway]ctrl+z /退出vlan2 到普通模式【注】划分VLAN，并描述vlan 1description local-s3600 //本交换机使用vlan 2description link-to-shanxicentre //陕西省中心vlan 3description link-to-shangjiecentre //商界分中心内部使用2.配置端口加入到VLAN[Quidway]vlan 1 /进入vlan 1[Quidway-vlan 1]port Ethernet 0/1 /将端口E0/1加入到vlan1[Quidway-vlan 1] ctrl+z /退出vlan1 到普通模式[Quidway]vlan 2 /进入vlan 2[Quidway-vlan 2]port Ethernet 0/2 /将端口E0/2加入到vlan2[Quidway-vlan 2] ctrl+z /退出vlan2 到普通模式3.配置VLAN的IP地址[Quidway]interface vlan 1 /进入接口视图[Quidway-Vlan-interface1]ip address 13.1.1.130 255.255.255.0 /配置VLAN1的IP地址[Quidway-Vlan-interface1] ctrl+z /退出vlan1 到普通模式[Quidway]interface vlan 2 /进入接口视图[Quidway-Vlan-interface2]ip address 192.168.2.1 255.255.255.0 /配置VLAN2的IP地址[Quidway-Vlan-interface1] ctrl+z /退出vlan2 到普通模式4.配置静态路由[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 /静态路由＝网关5.配置上行端口为trunk[Quidway -Ethernet0/1]port link-type trunk /实际当中一般将上行端口设置成trunk属性，允许vlan透传[Quidway -Ethernet0/1]port trunk permit vlan all /允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值5.端口汇聚配置(1)进入端口E0/1[Quidway]interface Ethernet 0/1(2)汇聚端口必须工作在全双工模式[Quidway -Ethernet0/1]duplex full(3)汇聚的端口速率要求相同，但不能是自适应[Quidway -Ethernet0/1]speed 100(4)进入端口E0/2[Quidway]interface Ethernet 0/2(5)汇聚端口必须工作在全双工模式[Quidway -Ethernet0/2]duplex full(6)汇聚的端口速率要求相同，但不能是自适应[Quidway -Ethernet0/2]speed 100(7)根据源和目的MAC进行端口选择汇聚[Quidway]link-aggregation Ethernet 0/1 to Ether【补充说明】(1)同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。

华为三层交换机配置步骤解释资料

华为三层交换机配置步骤解释资料第一步：连接设备首先，将电脑与三层交换机通过网线连接起来。

可以通过一根网线将电脑的网络接口与三层交换机的任意一个接口连接起来。

第二步：登录设备打开浏览器，在浏览器的地址栏输入三层交换机的默认管理地址，例如：192.168.1.1、按下回车键，会弹出登录页面。

输入正确的用户名和密码，点击登录按钮。

第三步：配置基本信息登录成功后，首先需要进行一些基本的配置。

点击左侧导航栏的“基本设置”，在这里可以修改设备的名称、管理地址、时间等基本信息。

一般来说，建议将管理地址配置为内网地址，同时设定好设备的名称和时区。

第四步：配置VLANVLAN（Virtual Local Area Network）用于将一个大的局域网划分为多个虚拟局域网，每个VLAN可以独立配置。

点击左侧导航栏的“VLAN管理”，在这里可以创建、修改和删除VLAN。

点击“添加”按钮，输入VLAN的ID和名称，点击保存按钮完成VLAN的创建。

第五步：配置接口第六步：配置静态路由静态路由是手动配置的路由信息，用于指定数据包的转发路径。

点击左侧导航栏的“路由管理”，在这里可以配置和管理静态路由。

点击“添加”按钮，输入目的网段的IP地址和子网掩码，以及下一跳的IP地址，点击保存按钮完成静态路由的配置。

第七步：配置ACLACL（Access Control List）是用于控制网络流量的一种策略，可以根据源IP地址、目的IP地址、端口号等条件进行过滤和限制。

点击左侧导航栏的“ACL管理”，在这里可以配置和管理ACL规则。

点击“添加”按钮，输入ACL规则的名称、匹配条件和动作，点击保存按钮完成ACL的配置。

第八步：保存和应用配置在进行完上述配置后，需要点击页面的“保存”按钮将配置保存到设备中。

然后，点击页面的“应用”按钮，设备会自动将新的配置应用到系统中。

完成配置后，可以通过ping命令或其他方式进行网络连通性测试，确保配置的正确性。

华为S5700-28C-SI三层交换机配置文档说明

1.现场情况说明：我这边是一台misgate服务器，下面有五台基于opc通讯的DCS服务器，现场需要做两个配置策略 1 misgate服务器可以和下面五台服务器相互访问 2 下面五台服务器相互之间不能访问图11 misgate服务器可以和下面五台服务器相互访问1 首先你要有根console线，你要有根console线，console线（重要的事说三遍）2 你要有个超级终端，有个超级终端，超级终端（重要的事说三遍,本文档附带超级终端）3 console线连接console口和电脑，打开超级终端，点击新建连接，正确设置波特率、地址位（三层交换机自带设置文档）4 配置VLAN间通过VLANIF接口通信示例（下面的代码是为交换机口分配ip，这个ip也是服务器的默认网关，但是请注意，按着当前步骤配置过后，六个服务器之间实际上是可以相互ping通的，也就是说，这个步骤只是实现了所有网段之间的互联，没有做下面五台服务器之间的隔离，不信的话可以拿两台电脑上试试，按照图一设置参数，然后相互ping）组网需求企业的不同用户拥有相同的业务，且位于不同的网段。

现在相同业务的用户所属的VLAN不相同，需要实现不同VLAN中的用户相互通信。

如图1所示，User1和User2中拥有相同的业务，但是属于不同的VLAN且位于不同的网段。

现需要实现User1和User2互通。

图1 配置VLAN间通过VLANIF接口通信组网图配置思路采用如下的思路配置VLAN间通过VLANIF接口通信：1.创建VLAN，确定用户所属的VLAN。

2.配置接口加入VLAN，允许用户所属的VLAN通过当前接口。

3.创建VLANIF接口并配置IP地址，实现三层互通。

说明：为了成功实现VLAN间互通，VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。

操作步骤1.配置Switch# 创建VLAN<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] vlan batch 10 30# 配置接口加入VLAN[Switch] interface gigabitethernet0/0/1[Switch-GigabitEthernet0/0/1] port link-type access[Switch-GigabitEthernet0/0/1] port default vlan 10[Switch-GigabitEthernet0/0/1] quit[Switch] interface gigabitethernet 0/0/3[Switch-GigabitEthernet0/0/2] port link-type access[Switch-GigabitEthernet0/0/2] port default vlan 30[Switch-GigabitEthernet0/0/2] quit# 配置VLANIF接口的IP地址[Switch] interface vlanif 10[Switch-Vlanif10] ip address 129.0.0.1 24[Switch-Vlanif10] quit[Switch] interface vlanif 30[Switch-Vlanif20] ip address 129.0.4.1 24[Switch-Vlanif20] quit2.检查配置结果在VLAN10中的主机上配置IP地址为129.0.0.22/24，缺省网关为VLANIF10接口的IP地址129.0.0.1/24。

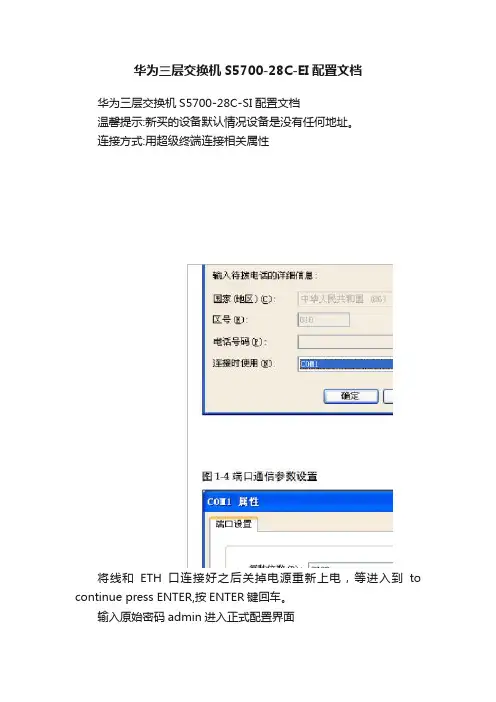

华为三层交换机S5700-28C-EI配置文档

华为三层交换机S5700-28C-EI配置文档华为三层交换机S5700-28C-SI配置文档温馨提示:新买的设备默认情况设备是没有任何地址。

连接方式:用超级终端连接相关属性将线和ETH口连接好之后关掉电源重新上电，等进入到to continue press ENTER,按ENTER键回车。

输入原始密码admin进入正式配置界面第一步:设置METH口管理地址system-view 进入系统调试模式[quidway]interface METH 0/0/1 进入到管理接口[quidway-METH 0/0/1]ip address 192.168.1.1 255.255.255.0 配置IP地址[quidway]quit第二步:由于设备本身支持web但是没有加载文件，需加载web 文件dir 显示当前路径和相及web等相关文件在dir下面信息找到xxxxxx.web.zipsystem-view[quidway]http server load xxxxxx.web.zip 加载系统本身自带的web文件加载成功后开启web服务[quidway]http server enable 开启http服务第三步:新建web用户登录用户名和密码及赋予权限system-view[quidway]aaa[quidway-aaa]local-user xxx password cipher|simper xxx 设置用户名和密码[quidway-aaa]local-user xxx server-type http 给xxx用户设置http登录模式[quidway-aaa]local-user xxx priviledge level 3-15 给xxx用户设置http登录等级否则只有ping和Tracert功能[quidway-aaa]quit即可第四步:保存命令以保证断电后配置不会丢失进入到模式输入save然后按Y等待一会即可设置完成之后既可以登陆电脑指定IP地址如192.168.1.100/255.255.255.0Ping 192.168.1.1是否通如果通打开浏览器输入192.168.1.1输入第三步创建或者修改的用户名和密码登陆即可附:查看相关版本命令:display cur-configuation查看接口对于的IP地址display arp将设备恢复出厂设置reset saved-configuation查看端口位置:display interface brief查看光模块display transc eiver interace 端口verbose //查看光模块光信息。

华为三层交换机配置教程

华为三层交换机配置教程华为三层交换机是一种高性能的网络设备，用于构建大型企业网络。

配置这种交换机需要一定的技术知识和经验。

下面是一个简单的华为三层交换机配置教程，帮助您快速入门。

第一步：连接交换机首先，将交换机与电源连接，并使用网线将交换机与计算机连接。

确保连接正常后，打开计算机的网卡设置界面，将IP地址设置为和交换机同一网段的地址。

第二步：登录交换机打开计算机上的终端软件，比如SecureCRT等，通过网线连接的方式登录交换机。

在终端软件中输入交换机的IP地址，选择正确的端口，并设置登录协议为SSH。

第三步：配置基本信息成功登录交换机后，需要进行一些基本配置。

首先，设置交换机的主机名，可以使用命令“sysname [主机名]”来进行设置。

然后，设置管理接口的IP地址和子网掩码，可以使用命令“interface Vlanif1”和“ip address [IP地址] [子网掩码]”来进行配置。

第四步：配置VLAN配置VLAN是三层交换机的重要功能。

通过VLAN，可以将网络划分为几个独立的虚拟局域网。

首先，创建VLAN，使用命令“vlan [VLAN编号]”创建一个新的VLAN。

然后，将端口加入到VLAN中，使用命令“port-group [端口组号]”将端口加入到指定的VLAN中。

第五步：配置路由三层交换机可以进行路由功能的配置，实现不同子网之间的通信。

首先，创建一个静态路由表，使用命令“ip route-static [目的网络] [子网掩码] [下一跳地址]”将目的网络、子网掩码和下一跳地址添加到路由表中。

然后，启用路由功能，使用命令“ip routing”来开启路由功能。

第六步：配置接口配置接口是三层交换机的另一个重要功能。

通过配置接口，可以对接口进行管理和控制。

使用命令“interface [接口名称]”进入指定接口的配置模式。

然后，可以配置接口的IP地址、子网掩码、MTU等属性，使用命令“ip address [IP地址] [子网掩码]”、“mtu [MTU值]”来进行配置。

华为三层交换机与路由器对接上网

华为三层交换机与路由器对接上网华为三层交换机与路由器对接上网一、引言本文档旨在提供一个详细的步骤，指导如何使用华为三层交换机与路由器对接以实现上网功能。

下面将逐步介绍每个步骤。

二、安装与配置三层交换机与路由器1：连接硬件设备a：将三层交换机与路由器通过合适的网线连接起来。

确保连接稳定可靠。

b：确保所有设备通电并正常工作。

2：配置三层交换机与路由器a：打开终端软件，通过串口或SSH连接到三层交换机的管理口。

b：进入特权模式，输入特权密码。

c：配置相应的VLAN并启用三层交换机的IP接口。

d：配置路由器接口并启用相应的路由协议（如OSPF、BGP等）。

三、配置路由器上网功能1：配置NATa：在路由器上配置NAT，将内网IP地址转换为公网IP地址，以便实现上网功能。

b：配置端口映射，允许对外部服务器提供服务。

2：配置防火墙a：在路由器上配置防火墙规则，以保护内网设备免受外部攻击。

b：限制某些特定IP地址或端口的访问权限。

四、测试与验证1：测试网络连通性a：通过ping命令测试内网设备与外部服务器的连通性。

b：检查网络延迟和丢包情况。

2：验证上网功能a：尝试使用内网设备访问外部网站、应用程序或服务器。

b：确保上网功能正常。

五、安全注意事项在配置华为三层交换机与路由器对接上网时，请注意以下安全事项：1：使用复杂的密码a：确保所有设备的密码足够复杂，并定期更改密码。

b：避免使用简单、容易猜测的密码，如生日、姓名等。

2：启用身份验证a：启用设备的身份验证功能，限制访问设备的用户。

3：定期备份配置a：定期备份三层交换机与路由器的配置，以防止意外损失。

4：更新设备固件a：定期检查设备厂商的官方网站，更新设备的固件，以修复已知漏洞。

六、附件本文档附带以下附件：1：配置示例文件2：路由器与交换机连接图七、法律名词及注释1： NAT（Network Address Translation）- 网络地址转换，一种将私有IP地址转换为公网IP地址的技术。

华为三层交换机S3900配置

华为三层交换机S3900配置摘要一、视图的转换登录后的视图#这是用户视图<Quidway>#进入了系统视图<Quidway>system-viewSystem View: return to User View with Ctrl+Z.[Quidway] 已经进入了系统视图，按Ctrl+Z.可以返回用户视图<Quidway>二、设置主机名和IP地址在系统视图下操作#添加主机名和IP地址[Quidway]ip host gdkm 192.168.1.1[Quidway]#查看主机名和IP地址[Quidway]display ip hostHost AgeFlags Addressgdkm 0static 192.168.1.1[Quidway]#删除主机名和IP地址[Quidway]undo ip host gdkm[Quidway]三、VLAN接口操作(即VLAN的IP配置)# 进入VLAN接口1[Quidway] interface vlan-interface 1# 配置VLAN接口1(vlan1的IP)的IP地址[Quidway-Vlan-interface1] ip address 129.2.2.1 255.255.255.0#一个VLAN接口可以有5个IP，但只有一个主的，其他的是附加的，而且不能在同一个网段。

[Quidway-Vlan-interface1] ip address 129.2.200.1 255.255.255.0 sub# 显示VLAN接口的（即VLAN的）IP地址[Quidway-Vlan-interface2]display ip interface或者[Quidway]display interface Vlan-interface 2# 删除VLAN接口1（VLAN1的IP）的IP地址[Quidway-Vlan-interface1]undo ip address 129.2.2.1 255.255.255.0四、VLAN操作# 创建VLAN2并进入其视图。

华为三层交换机VLAN间路由配置详解

华为三层交换机VLAN间路由配置详解实验拓扑实验需求1、C1与C3属于VLAN10，C2与C4属于VLAN20，在SW1上创建VLAN100做上行VLAN2、在SW1上终结所有VLAN3、在所有VLAN成员使用DHCP获取IP4、全网互通IP规划VLAN10 ：192.168.10.0/24VLAN20 ：192.168.20.0/24VLAN100：192.168.100.10/24R1 G0/0/0：192.168.100.1/24SW1配置：<SW1>system-view //进入系统视图[SW1]vlan batch 10 20 100 //创建VLAN[SW1]dhcp enable //开启DHCP服务[SW1]inter g0/0/1[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 //将接口以untagged方式加入vlan[SW1-GigabitEthernet0/0/1]int g0/0/2[SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 20[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 20[SW1-GigabitEthernet0/0/2]int g0/0/10[SW1-GigabitEthernet0/0/10]port hybrid pvid vlan 100[SW1-GigabitEthernet0/0/10]port hybrid untagged vlan 100 [SW1-GigabitEthernet0/0/10]int g0/0/24[SW1-GigabitEthernet0/0/24]port hybrid tagged vlan 10 20 //将接口以tagged方式加入vlan[SW1-GigabitEthernet0/0/24]quit[SW1]inter vlan 10 //进入vlan10[SW1-Vlanif10]ip address 192.168.10.1 24 //配置vlan10成员的网关[SW1-Vlanif10]dhcp select interface //将dhcp应用在接口[SW1-Vlanif10]int vlan 20[SW1-Vlanif20]ip address 192.168.20.1 24[SW1-Vlanif20]dhcp select interface[SW1-Vlanif20]int vlan 100[SW1-Vlanif100]ip address 192.168.100.10 24SW2配置：<SW2>system-view[SW2]vlan batch 10 20[SW2]inter g0/0/1[SW2-GigabitEthernet0/0/1]port hybrid pvid vlan 10[SW2-GigabitEthernet0/0/1]port hybrid untagged vlan 10[SW2-GigabitEthernet0/0/1]int g0/0/2[SW2-GigabitEthernet0/0/2]port hybrid pvid vlan 20[SW2-GigabitEthernet0/0/2]port hybrid untagged vlan 20[SW2-GigabitEthernet0/0/2]int g0/0/24[SW2-GigabitEthernet0/0/24]port hybrid tagged vlan 10 20 R1配置：<R1>system-view[R1]ip route-static 0.0.0.0 0.0.0.0 192.168.100.10[R1]inter G0/0/0[R1-GigabitEthernet0/0/0]ip address 192.168.100.1 24测试：。

配置三层交换机4个步骤

配置三层交换机4个步骤步骤一：准备工作在开始配置三层交换机之前，我们需要做一些准备工作。

首先，我们需要了解网络拓扑结构，也就是了解网络中的所有设备和它们之间的连接方式。

其次，我们需要确定每个设备的IP地址和子网掩码。

此外，我们还需要准备一台连接到交换机的电脑，并安装好相应的管理工具。

步骤二：设置管理IP地址在配置三层交换机之前，我们需要先给它分配一个管理IP地址。

通过这个IP地址，我们可以远程管理交换机。

一般情况下，我们会将管理IP地址设置为一个与其他设备不同的IP地址，以避免冲突。

为了设置管理IP地址，我们需要进入交换机的CLI（命令行界面）或Web界面。

在CLI中，我们可以通过命令行操作来设置管理IP地址。

在Web界面中，我们可以通过图形用户界面来设置管理IP地址。

无论使用何种方式，我们都需要确保将设置保存到配置文件中，以便在重启后仍然保持。

步骤三：配置VLAN配置虚拟局域网（VLAN）是三层交换机的重要功能之一、通过配置VLAN，我们可以将交换机的端口根据需要划分为不同的虚拟网络，实现不同子网之间的隔离。

要配置VLAN，我们首先需要创建VLAN，并为每个VLAN分配一个VLAN ID。

然后，我们需要将交换机的端口与相应的VLAN关联起来。

在关联过程中，我们可以选择将端口设置为访问端口（access port）或特定VLAN的成员（VLAN member）。

此外，如果有需要，我们还可以配置VLAN间的互通，以实现不同子网之间的通信。

步骤四：路由配置三层交换机除了具备交换功能，还具备路由功能。

通过配置路由，交换机可以根据不同子网的IP地址转发数据包。

要配置路由，我们需要按照目标子网的IP地址和子网掩码创建静态路由。

在创建路由的过程中，我们需要指定下一跳（next hop）的IP地址和端口。

下一跳是指数据包到达当前子网的最后一跳设备的IP地址。

此外，我们还需要确保交换机上的IP转发功能已启用，以便实现数据包的转发。

华为三层交换机配置教程

华为三层交换机配置教程按照网络OSI七层模型来划分，可以将交换机划分为二层交换机、三层交换机、多层交换机。

下面是小编收集整理的华为三层交换机配置教程，希望对大家有帮助~~华为三层交换机配置教程工具/原料s3600三层交换机PC机交换机console线一根方法/步骤language-modechinese//切换到中文模式system-view//进入系统视图[H3C]displaycurrent-configuration//显示当前配置三层交换配置三层交换机第一步：划分VLAN，并描述vlan1descriptionlocal-s3600//本交换机使用#vlan2descriptionlink-to-jilincentre//吉林省中心#vlan3descriptionlink-to-shangjiecentre//商界分中心内部使用#vlan4descriptionlink-to-chaoyangsuo//朝阳所#vlan5descriptionlink-to-nanguansuo//南关所配置三层交换机第二步：给VLAN划网关#interfaceVlan-interface2descriptionlinktojilincentreipaddress10.61.242.110255.255.255.252//省中心指定广域网关、子网掩码#interfaceVlan-interface3descriptionlinktoshangjiecentreipaddress10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#interfaceVlan-interface4descriptionlinktochaoyangsuoipaddress10.61.242.113255.255.255.252//朝阳所广域网关、子网掩码#interfaceVlan-interface5descriptionlinktonanguansuoipaddress10.61.242.117255.255.255.252//南关所广域网关、子网掩码配置三层交换机第三步：给VLAN指定端口#interfaceEthernet1/0/2//将交换机的端口2指定给省中心使用descriptionlinktojilincentreportaccessvlan2#interfaceEthernet1/0/15-24//将交换机的端口15-24指定给分中心内部使用descriptionlinktoshangjiecentreportaccessvlan3#interfaceEthernet1/0/3//将交换机的端口3指定给朝阳所使用descriptionlinktochaoyangsuoportaccessvlan4#interfaceEthernet1/0/4//将交换机的端口4指定给南关所使用descriptionlinktonanguansuoportaccessvlan5配置三层交换机第四步：配置路由协议//配静态路由(只用对远端设备配一条路由即可，本地自通)iproute0.0.0.00.0.0.010.61.242.109//指定所有网段到朝阳所的路由//配置三层交换机朝阳所的反向路由iproute10.161.134.0255.255.255.010.61.242.114iproute10.161.135.0255.255.255.010.61.242.114//配置三层交换机南关所的反向路由iproute10.161.135.0255.255.255.010.61.242.118iproute10.161.136.0255.255.255.010.61.242.118//省中心配置三层交换机：iproute10.61.242.0255.255.255.010.61.242.110//朝阳所242.114和南关所242.118共属的242.0指向分中心网关iproute10.161.134.0255.255.255.010.61.242.110//分中心内部网段指向分中心网关//iproute10.161.134.0255.255.255.010.61.242.110//iproute10.161.135.0255.255.255.010.61.242.110//iproute10.161.136.0255.255.255.010.61.242.110 华为三层交换机配置教程相关文章：1.三层交换机配置的实例教程2.华为路由器配置详细教程3.h3c交换机配置步骤教程4.华为交换机如何配置端口镜像5.华为交换机配置命令。

华为三层交换机配置教程

//iproute 10.161.134.0 255.255.255.0 10.61.242.110
//iproute 10.161.135.0 255.255.255.0 10.61.242.110
//iproute 10.161.136.0 255.255.255.0 10.61.242.110
华为三层交换机配置教程
//省中心配置三层交换机：
iproute 10.61.242.0 255.255.255.0 10.61.242.110//朝阳所242.114和南关所242.118共属的242.0指向分中心网关
iproute 10.161.134.0 255.255.255.0 10.61.242.110//分中心内部网段指向分中心网关
#
interfaceEthernet1/0/3//将交换机的端口3指定给朝阳所使用
description linktochaoyangsuo
port access vlan4
#
interfaceEthernet1/0/4//将交换机的端口4指定给南关所使用
description linktonanguansuo
ipaddress 10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码
#
interfaceVlan-interface4
description linktochaoyangsuo
ipaddress 10.61.242.113255.255.255.252//朝阳所广域网关、子网掩码
按照网络OSI七层模型来划分，可以将交换机划分为二层交换机、三层交换机、多层交换机。下面是小编收集整理的华为三层交换机配置教程，希望对大家有帮助~~
