华为S5700-28C-SI三层交换机配置文档说明
华为三层交换机配置步骤解释.docx
都会被下载到F盘的根目录里） ，也可以从电脑里选择文件上传到交换机的
Flash里（速度很快，比串口烧录快多了）
，还可以删除flash里文件
ftp>dir
(查看文件)
ftp>get vrpcfg.zip
(下载文件名为“vrpcfg.zip
”的文件)
ftp>put f:\S5700\web.zip
多，最关键的交换机稳定。
注：取消限速方法
[Quidway-GigabitEthernet0/0/2]undo qos lr outbound
4.配置基于地址池的DHCP服务器
A．全局启动DHCP服务。
sys
[Quidway] dhcp enable
B．配置IP地址池10的属性（地址池范围，dns地址，出口网关，地址池租期）
(将电脑F盘里名字为
S5700的文件夹里的web.zip文件上传的交换机的Flash里)
ftp>delete web.zip
(删除文件名为“web.zip”的文件)
7.WEB网页管理
三层交换机可以进行网页管理， 前提是HTTP服务要开启，且交换机Flash里有web管理文件并被成功加载。
上一步进行了FTP服务器配置，如果交换机里没有
aaa模式）
[Quidway -ui-vty0-4]q
设置完毕，这时可以在cmd里telnet网关，即可登录到交换机。
下面是S5324和S5700成功配置telnet
后的截图
注意：当提示验证失败时，将网卡禁用再启用可以解决问题。
6.配置FTP服务器
建立一个FTP服务器，用户名为
tcwq，密码为tcwq

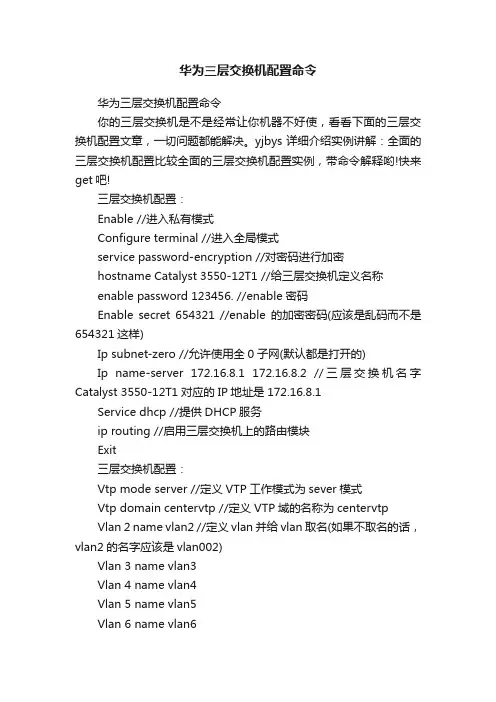

华为三层交换机配置命令
华为三层交换机配置命令华为三层交换机配置命令你的三层交换机是不是经常让你机器不好使，看看下面的三层交换机配置文章，一切问题都能解决。
yjbys详细介绍实例讲解：全面的三层交换机配置比较全面的三层交换机配置实例，带命令解释哟!快来get吧!三层交换机配置：Enable //进入私有模式Configure terminal //进入全局模式service password-encryption //对密码进行加密hostname Catalyst 3550-12T1 //给三层交换机定义名称enable password 123456. //enable密码Enable secret 654321 //enable的加密密码(应该是乱码而不是654321这样)Ip subnet-zero //允许使用全0子网(默认都是打开的)Ip name-server 172.16.8.1 172.16.8.2 //三层交换机名字Catalyst 3550-12T1对应的IP地址是172.16.8.1Service dhcp //提供DHCP服务ip routing //启用三层交换机上的路由模块Exit三层交换机配置：Vtp mode server //定义VTP工作模式为sever模式Vtp domain centervtp //定义VTP域的名称为centervtpVlan 2 name vlan2 //定义vlan并给vlan取名(如果不取名的话，vlan2的名字应该是vlan002)Vlan 3 name vlan3Vlan 4 name vlan4Vlan 5 name vlan5Vlan 6 name vlan6Vlan 7 name vlan7Vlan 8 name vlan8Vlan 9 name vlan9Exit三层交换机配置：interface Port-channel 1 //进入虚拟的`以太通道组1switchport trunk encapsulation dot1q //给这个接口的trunk封装为802.1Q的帧格式switchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //在这个trunk上允许所有的vlan通过Interface gigabitethernet 0/1 //进入模块0上的吉比特以太口1 switchport trunk encapsulation dotlq //给这个接口的trunk封装为802.1Q的帧格式switchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //在这个trunk上允许所有的vlan通过channel-group 1 mode on //把这个接口放到快速以太通道组1中Interface gigabitethernet 0/2 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allchannel-group 1 mode on三层交换机配置：port-channel load-balance src-dst-ip //定义快速以太通道组的负载均衡方式(依*源和目的IP的方式)interface gigabitethernet 0/3 //进入模块0上的吉比特以太口3 switchport trunk encapsulation dotlq //给trunk封装为802.1Qswitchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //允许所有vlan信息通过interface gigabitethernet 0/4 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allinterface gigbitethernet 0/5 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allinterface gigbitethernet 0/6 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchprot trunk allowed vlan all三层交换机配置：interface gigbitethernet 0/7 //进入模块0上的吉比特以太口7 Switchport mode access //定义这个接口的工作模式为访问模式switchport access vlan 9 //定义这个接口可以访问哪个vlan(实际就是分配这个接口到vlan)no shutdownspanning-tree vlan 6-9 cost 1000 //在生成树中，vlan6-9的开销定义为10000interface range gigabitethernet 0/8 – 10 //进入模块0上的吉比特以太口8,9,10switchport mode access //定义这些接口的工作模式为访问模式switchport access vlan 8 //把这些接口都分配到vlan8中no shutdown三层交换机配置：spanning-tree portfast //在这些接口上使用portfast(使用portfast以后，在生成树的时候不参加运算，直接成为转发状态)interface gigabitethernet 0/11 //进入模块0上的吉比特以太口11switchport trunk encapsulation dotlq //给这个接口封装为802.1Qswitchport mode trunk //定义这个接口的工作模式为trunkswitchport trunk allowed vlan all //允许所有vlan信息通过interface gigabitethernet 0/12 //同上switchport trunk encapsulation dotlqswitchport mode trunkswitchport trunk allowed vlan allinterface vlan 1 //进入vlan1的逻辑接口(不是物理接口，用来给vlan做路由用)ip address 172.16.1.7 255.255.255.0 //配置IP地址和子网掩码no shutdown三层交换机配置：standby 1 ip 172.16.1.9 //开启了冗余热备份(HSRP)，冗余热备份组1，虚拟路由器的IP地址为172.16.1.9standby 1 priority 110 preempt //定义这个三层交换机在冗余热备份组1中的优先级为110，preempt是用来开启抢占模式interface vlan 2 //同上ip address 172.16.2.252 255.255.255.0no shutdownstandby 2 ip 172.16.2.254standby 2 priority 110 preemptip access-group 101 in //在入方向上使用扩展的访问控制列表101interface vlan 3 //同上ip address 172.16.3.252 255.255.255.0no shutdown三层交换机配置：standby 3 ip 172.16.3.254standby 3 priority 110 preemptip access-group 101 ininterface vlan 4 //同上ip address 172.16.4.252 255.255.255.0 no shutdownstandby 4 ip 172.16.4.254standby 4 priority 110 preemptip access-group 101 ininterface vlan 5ip address 172.16.5.252 255.255.255.0 no shutdownstandby 5 ip 172.16.5.254standby 5 priority 110 preemptip access-group 101 ininterface vlan 6ip address 172.16.6.252 255.255.255.0 no shutdown三层交换机配置：standby 6 ip 172.16.6.254standby 6 priority 100 preempt interface vlan 7ip address 172.16.7.252 255.255.255.0 no shutdownstandby 7 ip 172.16.7.254standby 7 priority 100 preempt interface vlan 8ip address 172.16.8.252 255.255.255.0 no shutdownstandby 8 ip 172.16.8.254standby 8 priority 100 preemptinterface vlan 9ip address 172.16.9.252 255.255.255.0no shutdown三层交换机配置：standby 9 ip 172.16.9.254standby 9 priority 100 preemptaccess-list 101 deny ip any 172.16.7.0 0.0.0.255 //扩展的访问控制列表101access-list 101 permit ip any anyInterface vlan 1 //进入vlan1这个逻辑接口Ip helper-address 172.16.8.1 //可以转发广播(helper-address 的作用就是把广播转化为单播，然后发向172.16.8.1)Interface vlan 2Ip helper-address 172.16.8.1Interface vlan 3ip helper-address 172.16.8.1interface vlan 4ip helper-address 172.16.8.1interface vlan 5ip helper-address 172.16.8.1interface vlan 6ip helper-address 172.16.8.1interface vlan 7ip helper-address 172.16.8.1interface vlan 9ip helper-address 172.16.8.1router rip //启用路由协议RIPversion 2 //使用的是RIPv2，如果没有这句，则是使用RIPv1network 172.16.0.0 //宣告直连的网段exit三层交换机配置：ip route 0.0.0.0 0.0.0.0 172.16.9.250 //缺省路由，所有在路由表中没有办法匹配的数据包，都发向下一跳地址为172.16.9.250这个路由器line con 0line aux 0line vty 0 15 //telnet线路(路由器只有5个，是0-4)password 12345678 //login密码loginendcopy running-config startup-config 保存配置【华为三层交换机配置命令】。

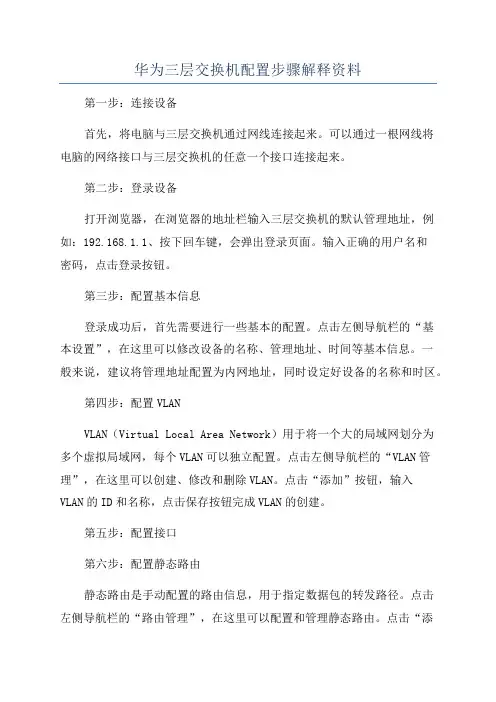

华为三层交换机配置步骤解释资料
华为三层交换机配置步骤解释资料第一步：连接设备首先，将电脑与三层交换机通过网线连接起来。
可以通过一根网线将电脑的网络接口与三层交换机的任意一个接口连接起来。
第二步：登录设备打开浏览器，在浏览器的地址栏输入三层交换机的默认管理地址，例如：192.168.1.1、按下回车键，会弹出登录页面。
输入正确的用户名和密码，点击登录按钮。
第三步：配置基本信息登录成功后，首先需要进行一些基本的配置。
点击左侧导航栏的“基本设置”，在这里可以修改设备的名称、管理地址、时间等基本信息。
一般来说，建议将管理地址配置为内网地址，同时设定好设备的名称和时区。
第四步：配置VLANVLAN（Virtual Local Area Network）用于将一个大的局域网划分为多个虚拟局域网，每个VLAN可以独立配置。
点击左侧导航栏的“VLAN管理”，在这里可以创建、修改和删除VLAN。
点击“添加”按钮，输入VLAN的ID和名称，点击保存按钮完成VLAN的创建。
第五步：配置接口第六步：配置静态路由静态路由是手动配置的路由信息，用于指定数据包的转发路径。
点击左侧导航栏的“路由管理”，在这里可以配置和管理静态路由。
点击“添加”按钮，输入目的网段的IP地址和子网掩码，以及下一跳的IP地址，点击保存按钮完成静态路由的配置。
第七步：配置ACLACL（Access Control List）是用于控制网络流量的一种策略，可以根据源IP地址、目的IP地址、端口号等条件进行过滤和限制。
点击左侧导航栏的“ACL管理”，在这里可以配置和管理ACL规则。
点击“添加”按钮，输入ACL规则的名称、匹配条件和动作，点击保存按钮完成ACL的配置。
第八步：保存和应用配置在进行完上述配置后，需要点击页面的“保存”按钮将配置保存到设备中。
然后，点击页面的“应用”按钮，设备会自动将新的配置应用到系统中。
完成配置后，可以通过ping命令或其他方式进行网络连通性测试，确保配置的正确性。

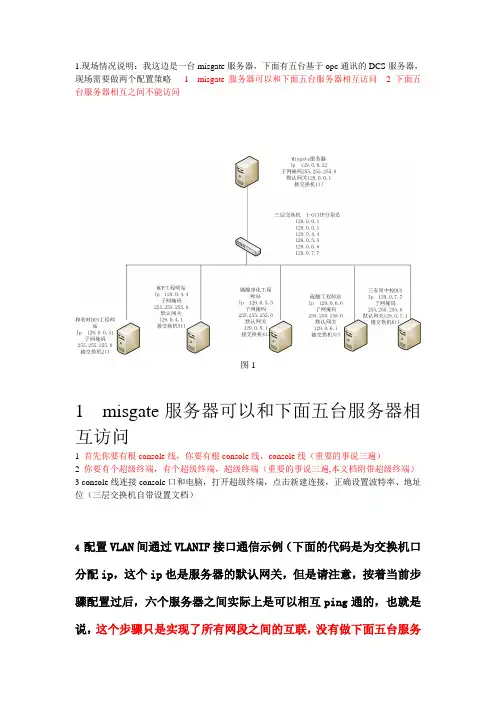

华为S5700-28C-SI三层交换机配置文档说明
1.现场情况说明：我这边是一台misgate服务器，下面有五台基于opc通讯的DCS服务器，现场需要做两个配置策略 1 misgate服务器可以和下面五台服务器相互访问 2 下面五台服务器相互之间不能访问图11 misgate服务器可以和下面五台服务器相互访问1 首先你要有根console线，你要有根console线，console线（重要的事说三遍）2 你要有个超级终端，有个超级终端，超级终端（重要的事说三遍,本文档附带超级终端）3 console线连接console口和电脑，打开超级终端，点击新建连接，正确设置波特率、地址位（三层交换机自带设置文档）4 配置VLAN间通过VLANIF接口通信示例（下面的代码是为交换机口分配ip，这个ip也是服务器的默认网关，但是请注意，按着当前步骤配置过后，六个服务器之间实际上是可以相互ping通的，也就是说，这个步骤只是实现了所有网段之间的互联，没有做下面五台服务器之间的隔离，不信的话可以拿两台电脑上试试，按照图一设置参数，然后相互ping）组网需求企业的不同用户拥有相同的业务，且位于不同的网段。
现在相同业务的用户所属的VLAN不相同，需要实现不同VLAN中的用户相互通信。
如图1所示，User1和User2中拥有相同的业务，但是属于不同的VLAN且位于不同的网段。
现需要实现User1和User2互通。
图1 配置VLAN间通过VLANIF接口通信组网图配置思路采用如下的思路配置VLAN间通过VLANIF接口通信：1.创建VLAN，确定用户所属的VLAN。
2.配置接口加入VLAN，允许用户所属的VLAN通过当前接口。
3.创建VLANIF接口并配置IP地址，实现三层互通。
说明：为了成功实现VLAN间互通，VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。
操作步骤1.配置Switch# 创建VLAN<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] vlan batch 10 30# 配置接口加入VLAN[Switch] interface gigabitethernet0/0/1[Switch-GigabitEthernet0/0/1] port link-type access[Switch-GigabitEthernet0/0/1] port default vlan 10[Switch-GigabitEthernet0/0/1] quit[Switch] interface gigabitethernet 0/0/3[Switch-GigabitEthernet0/0/2] port link-type access[Switch-GigabitEthernet0/0/2] port default vlan 30[Switch-GigabitEthernet0/0/2] quit# 配置VLANIF接口的IP地址[Switch] interface vlanif 10[Switch-Vlanif10] ip address 129.0.0.1 24[Switch-Vlanif10] quit[Switch] interface vlanif 30[Switch-Vlanif20] ip address 129.0.4.1 24[Switch-Vlanif20] quit2.检查配置结果在VLAN10中的主机上配置IP地址为129.0.0.22/24，缺省网关为VLANIF10接口的IP地址129.0.0.1/24。

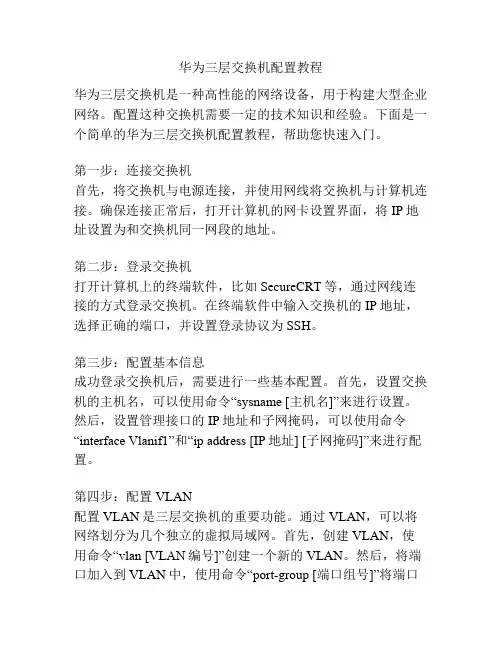

华为三层交换机配置教程
华为三层交换机配置教程华为三层交换机是一种高性能的网络设备，用于构建大型企业网络。
配置这种交换机需要一定的技术知识和经验。
下面是一个简单的华为三层交换机配置教程，帮助您快速入门。
第一步：连接交换机首先，将交换机与电源连接，并使用网线将交换机与计算机连接。
确保连接正常后，打开计算机的网卡设置界面，将IP地址设置为和交换机同一网段的地址。
第二步：登录交换机打开计算机上的终端软件，比如SecureCRT等，通过网线连接的方式登录交换机。
在终端软件中输入交换机的IP地址，选择正确的端口，并设置登录协议为SSH。
第三步：配置基本信息成功登录交换机后，需要进行一些基本配置。
首先，设置交换机的主机名，可以使用命令“sysname [主机名]”来进行设置。
然后，设置管理接口的IP地址和子网掩码，可以使用命令“interface Vlanif1”和“ip address [IP地址] [子网掩码]”来进行配置。
第四步：配置VLAN配置VLAN是三层交换机的重要功能。
通过VLAN，可以将网络划分为几个独立的虚拟局域网。
首先，创建VLAN，使用命令“vlan [VLAN编号]”创建一个新的VLAN。
然后，将端口加入到VLAN中，使用命令“port-group [端口组号]”将端口加入到指定的VLAN中。
第五步：配置路由三层交换机可以进行路由功能的配置，实现不同子网之间的通信。
首先，创建一个静态路由表，使用命令“ip route-static [目的网络] [子网掩码] [下一跳地址]”将目的网络、子网掩码和下一跳地址添加到路由表中。
然后，启用路由功能，使用命令“ip routing”来开启路由功能。
第六步：配置接口配置接口是三层交换机的另一个重要功能。
通过配置接口，可以对接口进行管理和控制。
使用命令“interface [接口名称]”进入指定接口的配置模式。
然后，可以配置接口的IP地址、子网掩码、MTU等属性，使用命令“ip address [IP地址] [子网掩码]”、“mtu [MTU值]”来进行配置。

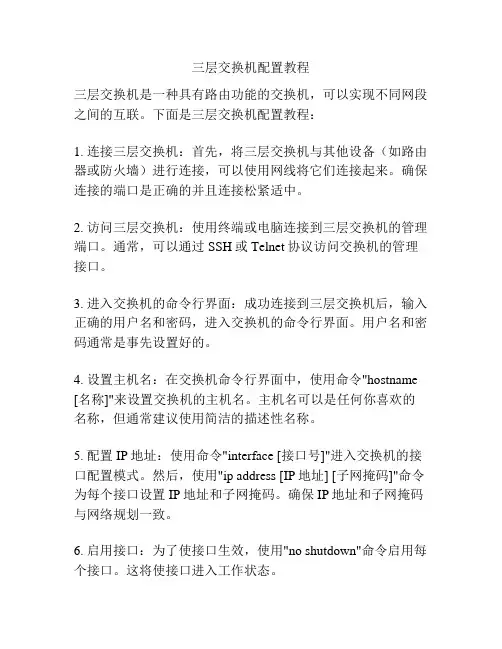

三层交换机配置教程
三层交换机配置教程三层交换机是一种具有路由功能的交换机，可以实现不同网段之间的互联。
下面是三层交换机配置教程：1. 连接三层交换机：首先，将三层交换机与其他设备（如路由器或防火墙）进行连接，可以使用网线将它们连接起来。
确保连接的端口是正确的并且连接松紧适中。
2. 访问三层交换机：使用终端或电脑连接到三层交换机的管理端口。
通常，可以通过SSH或Telnet协议访问交换机的管理接口。
3. 进入交换机的命令行界面：成功连接到三层交换机后，输入正确的用户名和密码，进入交换机的命令行界面。
用户名和密码通常是事先设置好的。
4. 设置主机名：在交换机命令行界面中，使用命令"hostname [名称]"来设置交换机的主机名。
主机名可以是任何你喜欢的名称，但通常建议使用简洁的描述性名称。
5. 配置IP地址：使用命令"interface [接口号]"进入交换机的接口配置模式。
然后，使用"ip address [IP地址] [子网掩码]"命令为每个接口设置IP地址和子网掩码。
确保IP地址和子网掩码与网络规划一致。
6. 启用接口：为了使接口生效，使用"no shutdown"命令启用每个接口。
这将使接口进入工作状态。
7. 配置路由：三层交换机可以实现不同网段之间的路由功能。
为了配置路由，使用"ip route [目标网络] [目标子网掩码] [下一跳地址]"命令。
这将指定该网络的下一跳地址。
可以添加多个路由以实现完整的路由表。
8. 保存配置：确认完成配置后，使用命令"copy running-config startup-config"保存配置。
这将保存当前正在运行的配置为交换机的启动配置，以便在重新启动后仍然有效。
以上就是三层交换机配置的基本步骤。
根据实际需求，还可以进行更复杂的配置，如VLAN划分、安全设置、负载均衡等。
华为三层交换机怎样配置
华为三层交换机怎样配置交换机划分为二层交换机、三层交换机、多层交换机。
那么华为三层交换机怎样配置你?下面是学习啦我采集整理的华为三层交换机怎样配置，希望对大家有帮助~~华为三层交换机的配置方法工具/原料s3600三层交换机PC机交换机console线一根方法/步骤language-modechinese//切换到中文形式system-view//进入系统视图[H3C]displaycurrent-configuration//显示当前配置三层交换配置三层交换机第一步：划分VLAN，并描绘vlan1descriptionlocal-s3600//本交换机使用#vlan2descriptionlink-to-jilincentre//吉林省中心#vlan3descriptionlink-to-shangjiecentre//商界分中心内部使用#vlan4descriptionlink-to-chaoyangsuo//朝阳所#vlan5descriptionlink-to-nanguansuo//南关所配置三层交换机第二步：给VLAN划网关#interfaceVlan-interface2descriptionlinktojilincentreipaddress10.61.242.110255.255.255.252//省中心指定广域网关、子网掩码#interfaceVlan-interface3descriptionlinktoshangjiecentreipaddress10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#interfaceVlan-interface4descriptionlinktochaoyangsuoipaddress10.61.242.113255.255.255.252//朝阳所广域网关、子网掩码#interfaceVlan-interface5descriptionlinktonanguansuoipaddress10.61.242.117255.255.255.252//南关所广域网关、子网掩码配置三层交换机第三步：给VLAN指定端口#interfaceEthernet1/0/2//将交换机的端口2指定给省中心使用descriptionlinktojilincentreportaccessvlan2#interfaceEthernet1/0/15-24//将交换机的端口15-24指定给分中心内部使用descriptionlinktoshangjiecentreportaccessvlan3#interfaceEthernet1/0/3//将交换机的端口3指定给朝阳所使用descriptionlinktochaoyangsuoportaccessvlan4#interfaceEthernet1/0/4//将交换机的端口4指定给南关所使用descriptionlinktonanguansuoportaccessvlan5配置三层交换机第四步：配置路由协议//配静态路由(只用对远端设备配一条路由即可，本地自通)iproute0.0.0.00.0.0.010.61.242.109//指定所有网段到朝阳所的路由//配置三层交换机朝阳所的反向路由iproute10.161.134.0255.255.255.010.61.242.114iproute10.161.135.0255.255.255.010.61.242.114//配置三层交换机南关所的反向路由iproute10.161.135.0255.255.255.010.61.242.118iproute10.161.136.0255.255.255.010.61.242.118//省中心配置三层交换机：iproute10.61.242.0255.255.255.010.61.242.110//朝阳所242.114和南关所242.118共属的242.0指向分中心网关iproute10.161.134.0255.255.255.010.61.242.110//分中心内部网段指向分中心网关//iproute10.161.134.0255.255.255.010.61.242.110//iproute10.161.135.0255.255.255.010.61.242.110//iproute10.161.136.0255.255.255.010.61.242.110华为三层交换机怎样配置。
最新整理华为三层交换机配置教程
华为三层交换机配置教程按照网络O S I七层模型来划分，可以将交换机划分为二层交换机、三层交换机、多层交换机。
下面是学习啦小编收集整理的华为三层交换机配置教程，希望对大家有帮助~~华为三层交换机配置教程工具/原料s3600三层交换机P C机交换机c o n s o l e线一根方法/步骤l a n g u a g e-m o d e c h i n e s e//切换到中文模式s y s t e m-v i e w//进入系统视图[H3C]d i s p l a y c u r r e n t-c o n f i g u r a t i o n//显示当前配置三层交换配置三层交换机第一步：划分V L A N，并描述v l a n1d e s c r i p t i o n l o c a l-s3600//本交换机使用#v l a n2d e s c r i p t i o n l i n k-t o-j i l i n c e n t r e//吉林省中心#v l a n3d e s c r i p t i o n l i n k-t o-s h a n g j i e c e n t r e//商界分中心内部使用#v l a n4d e s c r i p t i o n l i n k-t o-c h a o y a n g s u o//朝阳所#v l a n5d e s c r i p t i o n l i n k-t o-n a n g u a n s u o//南关所配置三层交换机第二步：给V L A N划网关#i n t e r f a c e V l a n-i n t e r f a c e2d e s c r i p t i o n l i n k t o j i l i n c e n t r ei p a d d r e s s 10.61.242.110 255.255.255.252//省中心指定广域网关、子网掩码#i n t e r f a c e V l a n-i n t e r f a c e3d e s c r i p t i o n l i n k t o s h a n g j i e c e n t r ei p a d d r e s s10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#i n t e r f a c e V l a n-i n t e r f a c e4d e s c r i p t i o n l i n k t o c h a o y a n g s u oi p a d d r e s s10.61.242.113255.255.255.252//朝阳所广域网关、子网掩码#i n t e r f a c e V l a n-i n t e r f a c e5d e s c r i p t i o n l i n k t o n a n g u a n s u oi p a d d r e s s10.61.242.117255.255.255.252//南关所广域网关、子网掩码配置三层交换机第三步：给V L A N指定端口#i n t e r f a c e E t h e r n e t1/0/2//将交换机的端口2指定给省中心使用d e s c r i p t i o n l i n k t o j i l i n c e n t r ep o r t a c c e s s v l a n2#i n t e r f a c e E t h e r n e t1/0/15-24//将交换机的端口15-24指定给分中心内部使用d e s c r i p t i o n l i n k t o s h a n g j i e c e n t r ep o r t a c c e s s v l a n3#i n t e r f a c e E t h e r n e t1/0/3//将交换机的端口3指定给朝阳所使用d e s c r i p t i o n l i n k t o c h a o y a n g s u op o r t a c c e s s v l a n4#i n t e r f a c e E t h e r n e t1/0/4//将交换机的端口4指定给南关所使用d e s c r i p t i o n l i n k t o n a n g u a n s u op o r t a c c e s s v l a n5配置三层交换机第四步：配置路由协议//配静态路由(只用对远端设备配一条路由即可，本地自通)i p r o u t e 0.0.0.0 0.0.0.0 10.61.242.109//指定所有网段到朝阳所的路由//配置三层交换机朝阳所的反向路由i p r o u t e10.161.134.0255.255.255.010.61.242.114i p r o u t e10.161.135.0255.255.255.010.61.242.114//配置三层交换机南关所的反向路由i p r o u t e10.161.135.0255.255.255.010.61.242.118i p r o u t e10.161.136.0255.255.255.010.61.242.118//省中心配置三层交换机：i p r o u t e10.61.242.0255.255.255.010.61.242.110//朝阳所242.114和南关所242.118共属的242.0指向分中心网关i p r o u t e10.161.134.0255.255.255.010.61.242.110//分中心内部网段指向分中心网关//i p r o u t e10.161.134.0255.255.255.010.61.242.110//i p r o u t e10.161.135.0255.255.255.010.61.242.110//i p r o u t e10.161.136.0255.255.255.010.61.242.110华为三层交换机配置教程。
S5700交换机初始化和配置
华为S5700交换机初始化和配置TELNET远程登录方法：1,交换机开启Telnet服务<Huawei>system-view #进入系统视图[Huawei]telnet server ？#查看有enable还是disable选项，选择对应的开启方式。
[Huawei]telnet server enable #enable选项开启Telnet服务（普通系列一般为这个）[Huawei]undo telnet server disable #disable选项开启Telnet服务（CE高端系列一般为这个）2，配置VTY用户界面的最大个数（同时可以登录的最大数）[Huawei]user-interface maximum-vty 15 #默认是5，这个可以不设置3，配置VTY用户界面的终端属性[Huawei]user-interface vty 0 14 #上面是15所有这里是0 14 如果选择默认这里是0 4[Huawei-ui-vty0-14]protocol inbound telnet #配置vty支持telnet协议4，配置VTY用户界面的用户验证方式[Huawei-ui-vty0-14]authentication-mode aaa #配置用户终端的身份验证模式为aaa认证为aaa认证[Huawei-ui-vty0-14]quit #退出vty配置界面5，配置登录验证方式[Huawei]aaa #进入aaa配置模式[Huawei-aaa]local-user admin1234 password ? #查看可以选择的密码选择[Huawei-aaa]local-user admin1234 password simple Huawei1234 #密码选项simple 账号admin1234 密码Huawei1234 (普通系列一般为这个)[Huawei-aaa]local-user admin1234 password irreversible-cipher Huawei12#$ #密码选项irreversible-cipher 账号admin1234 密码Huawei12#$ (CE高端系列一般为这个)[Huawei-aaa]local-user admin1234 service-type telnet #配置接入服务类型，如果还需要SSH登录请加上[Huawei-aaa]local-user admin1234 privilege level 3 #配置账号的级别，默认3级是超级管理员的权限[Huawei-aaa]quit #退出<Huawei>telnet 127.0.0.1 #测试telnet配置是否OK<Huawei>save #保存配置===================================================================华为S5700交换机初始化和配置SSH和TELNET远程登录方法：AAA是指：authentication（认证）、authorization（授权）、accounting（计费）的简称，是网络安全的一种管理机制；Authentication是本地认证/授权，authorization和accounting是由远处radius（远程拨号认证系统）服务或hwtacacs（华为终端访问控制系统）服务器完成认证/授权；AAA是基于用户进行认证、授权、计费的，而NAC方案是基于接入设备接口进行认证的,在实际应用中，可以使用AAA的一种或两种服务。
华为三层交换机5700系列配置示例
华为三层交换机5700系列配置⽰例配置说明配置华为交换机的注意事项（针对5700系列）默认情况下，华为设备管理地址为192.168.1.253/24，账号 admin, 密码 admin@如果有web界⾯管理功能，可以尝试使⽤ETH⼝登陆，如果登陆不上，可以按住MODE键6s,重置，打开web登陆功能。
在配三层交换机配置vlan时，默认情况下不同的vlan⽹段是可以通过路由互通的，不⽤额外配置（如思科等设备需要开启ip routing）如果要对端⼝批量操作，如配置vlan，可以先创建⼀个组,使⽤ port-group GROUP-NAME命令创建组，并通过group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/20 来批量添加组员，以后需要对这些端⼝操作进⼊此group就可以了。
如果要对不同的vlan⽹络隔离，需要配置ACL策略。
在使⽤PC机进⾏测试时，要关闭⽆线和其他的虚拟⽹卡，并确认关闭防⽕墙，排除测试⼲扰因素。
实现⽅式三层核⼼交换机在配置多个不同⽹段互联时，有以下两种⽅式：1. 单臂路由⽅式: 三层核⼼交换机配置多⽹络vlan，与上联汇聚层设备接⼝使⽤trunk透传，上联防⽕墙或路由器创建⼦接⼝并对应VLAN作为⽹关，vlan间的数据路由在上联设备完成。
单臂路由⽅式：2. 静态路由⽅式: 三层核⼼交换机作为接⼊设备，配置多⽹络vlan，并创建⽹关，上联接⼝配置静态IP，交换机和上联设备添加静态路由，vlan之间的数据路由在接⼊交换机上完成。
静态路由⽅式：设备配置单臂路由⽅式（Trunk）路由器：LAN1: 192.168.1.1下⼀跳地址： 192.168.1.2SW1GE1/0/1: 192.168.1.2 VLAN 1GE1/0/2: TRUNK 允许 VLAN 2 3GE1/0/3: 192.168.4.1 VLAN 4SW2GE1/0/1: TRUNK VLAN 2 3GE1/0/23: 192.168.2.1/24 VLAN 2GE1/0/24: 192.168.3.1/24 VLAN 3SW3默认不⽤配置，充当⼆层交换机配置思路采⽤如下的思路配置汇聚层设备作为⽹关实现不同⽹段⽤户间的通信：配置接⼊交换机，基于接⼝划分VLAN，实现⼆层互通。
华为三层交换机配置步骤(最新修改版20130517)
华为三层互换机配置步骤一.VLAN配置1. 成立 VLAN<Quidway>sys /进入特权模式[Quidway]vlan 1 /成立 vlan 1[Quidway]ctrl+z /退出 vlan1到一般模式[Quidway]vlan 2 /成立 vlan 2[Quidway]ctrl+z /退出 vlan2到一般模式【注】区分 VLAN，并描绘vlan 1description local-s3600// 本互换机使用vlan 2description link-to-shanxicentre //陕西省中心vlan 3description link-to-shangjiecentre //商界分中心内部使用2.配置端口加入到VLAN[Quidway]vlan 1 /进入vlan 1[Quidway-vlan 1]port Ethernet 0/1 /将端口E0/1加入到vlan1[Quidway-vlan 1] ctrl+z /退出vlan1到一般模式[Quidway]vlan 2 /进入vlan 2[Quidway-vlan 2]port Ethernet 0/2 /将端口E0/2加入到vlan2[Quidway-vlan 2] ctrl+z /退出vlan2到一般模式3. 配置 VLAN的 IP 地点[Quidway]interface vlan 1 /进入接口视图[Quidway-Vlan-interface1]ip address 13.1.1.130 255.255.255.0 /配置VLAN1的IP地点[Quidway-Vlan-interface1]ctrl+z /退出vlan1到一般模式[Quidway]interface vlan 2 /进入接口视图[Quidway-Vlan-interface2]ip address 192.168.2.1 255.255.255.0 /配置VLAN2的IP地点[Quidway-Vlan-interface1]ctrl+z /退出vlan2到一般模式4.配置静态路由/ 静态路由＝网关5.配置上行端口为trunk[Quidway -Ethernet0/1]port link-type trunk/实质中间一般将上行端口设置成trunk属性，同意vlan 透传[Quidway -Ethernet0/1]port trunk permit vlan all/同意全部的vlan 从 E0/3 端口透传通过，也能够指定详细的vlan 值5.端口汇聚配置(1)进入端口 E0/1[Quidway]interface Ethernet 0/1(2)汇聚端口一定工作在全双工模式[Quidway -Ethernet0/1]duplex full(3)汇聚的端口速率要求同样，但不可以是自适应[Quidway -Ethernet0/1]speed 100(4)进入端口 E0/2[Quidway]interface Ethernet 0/2(5)汇聚端口一定工作在全双工模式[Quidway -Ethernet0/2]duplex full(6)汇聚的端口速率要求同样，但不可以是自适应[Quidway -Ethernet0/2]speed 100(7)依据源和目的 MAC 进行端口选择汇聚[Quidway]link-aggregation Ethernet 0/1 to Ether【增补说明】(1)同一个汇聚组中成员端口的链路种类与主端口的链路种类保持一致，即假如主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路种类改为Access端口，则成员端口的链路种类也变成Access端口。
华为S5700-28C-SI
华为S5700-28C-SI参数规格产品类型千兆以太网交换机应用层级三层传输速率10/100/1000Mbps 交换方式存储-转发背板带宽256Gbps 包转发率96Mpps MAC 地址表16K 端口结构非模块化端口数量28个端口描述24个10/100/1000Base-T 端口，4个100/1000Base-X 千兆Combo 口扩展模块2个扩展插槽传输模式全双工/半双工自适应网络标准IEEE 802.3，IEEE 802.3u ，IEEE 802.3ab ，IEEE 802.3z ，IEEE 802.3x ，IEEE802.1Q ，IEEE 802.1d ，IEEE 802.1X堆叠功能可堆叠支持4K 个VLAN支持Guest VLAN 、Voice VLAN 支持基于MAC/协议/IP 子网/策略/端口的VLAN支持1:1和N:1 VLAN 交换功能支持对端口接收和发送报文的速率进行限制支持报文重定向支持基于端口的流量监管，支持双速三色CAR 功能每端口支持8个队列支持WRR 、DRR 、SP 、WRR ＋SP 、DRR+SP 队列调度算法支持报文的802.1p 和DSCP 优先级重新标记支持L2（Layer 2）-L4（Layer 4）包过滤功能，提供基于源MAC 主要参数端口参数功能特性VLAN QOS地址、目的MAC 地址、源IP 地址、目的IP 地址、端口、协议、VLAN 的非法帧过滤功能支持基于队列限速和端口Shapping 功能支持对端口接收和发送报文的速率进行限制支持报文重定向支持基于端口的流量监管，支持双速三色CAR 功能每端口支持8个队列支持WRR 、DRR 、SP 、WRR ＋SP 、DRR+SP 队列调度算法支持报文的802.1p 和DSCP 优先级重新标记支持L2（Layer 2）-L4（Layer 4）包过滤功能，提供基于源MAC 地址、目的MAC 地址、源IP 地址、目的IP 地址、端口、协议、VLAN 的非法帧过滤功能支持基于队列限速和端口Shapping 功能支持堆叠支持MFF支持虚拟电缆检测（Virtual Cable Test ）支持端口镜像和RSPAN （远程端口镜像）支持Telnet 远程配置、维护支持SNMPv1/v2/v3支持RMON支持网管系统、支持WEB 网管特性支持集群管理HGMP支持系统日志、分级告警支持GVRP 协议支持MUX VLAN 功能用户分级管理和口令保护支持防止DOS 、ARP 攻击功能、ICMP 防攻击支持IP 、MAC 、端口、VLAN 的组合绑定支持端口隔离、端口安全、Sticky MAC支持黑洞MAC 地址支持MAC 地址学习数目限制支持IEEE 802.1X 认证，支持单端口最大用户数限制组播管理网络管理安全管理支持AAA 认证，支持Radius 、TACACS+、NAC 等多种方式支持SSH V2.0支持HTTPS支持CPU 保护功能支持 黑名单和白名单电源电压AC 100-240V 电源功率＜56W 产品尺寸250×180×43.6mm 产品重量<1.4kg工作温度：0-50℃工作湿度：10%-90%存储温度：-5-55℃存储湿度：10%-90%环境标准其它参数。
华为三层交换机配置方法、命令及实例
华为三层交换机配置方法（1）(2008-07-21 11:27:34)转载标签：分类：工作汇报杂谈本文以河南平临高速所使用的华为华三通信的H3C S3600-28P-SI为例，配置前首先要确定型号后缀是SI还是EI，EI的支持所有协议，SI的不支持OSPS动态协议，因此SI配置路由时可以使用静态协议和RIP协议，具体配置如下：<H3C>system-view //进入系统视图[H3C]display current-configuration //显示当前配置//以下开始配置//第一步：划分VLAN，并描述vlan 1description local-S3600vlan 2description link-to-wenquanvlan 3description link-to-ruzhouvlan 4description link-to-xiaotunvlan 5description link-to-baofengvlan 6description link-to-pingxivlan 7description link-to-pingnanvlan 8description Uplink-to-Putianvlan 9description link-to-pingxicentre//第二步：给VLAN 划网关interface Vlan-interface2description link to wenquanip address 10.41.77.41 255.255.255.192 interface Vlan-interface3description link to ruzhouip address 10.41.77.105 255.255.255.192 interface Vlan-interface4description link to xiaotunip address 10.41.77.169 255.255.255.192 interface Vlan-interface5description link to baofengip address 10.41.77.233 255.255.255.192 interface Vlan-interface6description link to pingxiip address 10.41.78.41 255.255.255.192 interface Vlan-interface7description link to pingnanip address 10.41.78.105 255.255.255.192 interface Vlan-interface8description uplink to putianip address 10.41.244.102 255.255.255.252 interface Vlan-interface9description link to pingxicentreip address 10.41.80.233 255.255.255.192//第三步：给VLAN 指定端口interface Ethernet1/0/2description link to wenquanport access vlan 2interface Ethernet1/0/3description link to ruzhouport access vlan 3interface Ethernet1/0/4description link to xiaotunport access vlan 4interface Ethernet1/0/5description link to baofengport access vlan 5interface Ethernet1/0/6description link to pingxiport access vlan 6interface Ethernet1/0/7description link to pingnanport access vlan 7interface Ethernet1/0/8description uplink to putianport access vlan 8interface Ethernet1/0/9 to Ethernet1/0/24 description link to pingxicentreport access vlan 9//第四步：配置路由协议//（1）用RIP配动态路由ripnetwork 10.41.77.41network 10.41.77.105network 10.41.77.169network 10.41.77.233network 10.41.78.41network 10.41.78.105network 10.41.80.233network 10.41.244.102//（2）配静态路由（只用对远Enable //进入私有模式Configure terminal //进入全局模式service password-encryption //对密码进行加密hostname Catalyst 3550-12T1 //给三层交换机定义名称enable password 123456. //enable密码Enable secret 654321 //enable的加密密码（应该是乱码而不是654321这样）Ip subnet-zero //允许使用全0子网（默认都是打开的）Ip name-server 172.16.8.1 172.16.8.2 //三层交换机名字Catalyst 3550-12T1对应的IP地址是172.16.8.1 Service dhcp //提供DHCP服务ip routing //启用三层交换机上的路由模块ExitVtp mode server //定义VTP工作模式为sever模式Vtp domain centervtp //定义VTP域的名称为centervtpVlan 2 name vlan2 //定义vlan并给vlan取名（如果不取名的话，vlan2的名字应该是vlan002）Vlan 3 name vlan3Vlan 4 name vlan4Vlan 5 name vlan5Vlan 6 name vlan6Vlan 7 name vlan7Vlan 8 name vlan8Vlan 9 name vlan9Exitinterface Port-channel 1 //进入虚拟的以太通道组1Interface gigabitethernet 0/1 //进入模块0上的吉比特以太口1channel-group 1 mode on //把这个接口放到快速以太通道组1中Interface gigabitethernet 0/2 //同上channel-group 1 mode onport-channel load-balance src-dst-ip //定义快速以太通道组的负载均衡方式（依靠源和目的IP的方式）interface gigabitethernet 0/3 //进入模块0上的吉比特以太口3interface gigabitethernet 0/4 //同上interface gigbitethernet 0/5 //同上interface gigbitethernet 0/6 //同上interface gigbitethernet 0/7 //进入模块0上的吉比特以太口7no shutdownspanning-tree vlan 6-9 cost 1000 //在生成树中，vlan6-9的开销定义为10000interface range gigabitethernet 0/8 –10 //进入模块0上的吉比特以太口8,9,10no shutdownspanning-tree portfast //在这些接口上使用portfast（使用portfast以后，在生成树的时候不参加运算，直接成为转发状态）interface gigabitethernet 0/11 //进入模块0上的吉比特以太口11interface gigabitethernet 0/12 //同上interface vlan 1 //进入vlan1的逻辑接口（不是物理接口，用来给vlan做路由用）ip address 172.16.1.7 255.255.255.0 //配置IP地址和子网掩码no shutdownstandby 1 ip 172.16.1.9 //开启了冗余热备份（HSRP），冗余热备份组1，虚拟路由器的IP地址为172.16.1.9 standby 1 priority 110 preempt //定义这个三层交换机在冗余热备份组1中的优先级为110，preempt是用来开启抢占模式interface vlan 2 //同上ip address 172.16.2.252 255.255.255.0no shutdownstandby 2 ip 172.16.2.254standby 2 priority 110 preemptip access-group 101 in //在入方向上使用扩展的访问控制列表101interface vlan 3 //同上ip address 172.16.3.252 255.255.255.0 no shutdownstandby 3 ip 172.16.3.254standby 3 priority 110 preemptip access-group 101 ininterface vlan 4 //同上ip address 172.16.4.252 255.255.255.0 no shutdownstandby 4 ip 172.16.4.254standby 4 priority 110 preemptip access-group 101 ininterface vlan 5ip address 172.16.5.252 255.255.255.0 no shutdownstandby 5 ip 172.16.5.254standby 5 priority 110 preemptip access-group 101 ininterface vlan 6ip address 172.16.6.252 255.255.255.0 no shutdownstandby 6 ip 172.16.6.254standby 6 priority 100 preemptinterface vlan 7ip address 172.16.7.252 255.255.255.0 no shutdownstandby 7 ip 172.16.7.254standby 7 priority 100 preemptinterface vlan 8ip address 172.16.8.252 255.255.255.0 no shutdownstandby 8 ip 172.16.8.254standby 8 priority 100 preemptinterface vlan 9ip address 172.16.9.252 255.255.255.0no shutdownstandby 9 ip 172.16.9.254standby 9 priority 100 preemptaccess-list 101 deny ip any 172.16.7.0 0.0.0.255 //扩展的访问控制列表101access-list 101 permit ip any anyInterface vlan 1 //进入vlan1这个逻辑接口Ip helper-address 172.16.8.1 //可以转发广播（helper－address的作用就是把广播转化为单播，然后发向172.16.8.1）Interface vlan 2Ip helper-address 172.16.8.1Interface vlan 3ip helper-address 172.16.8.1interface vlan 4ip helper-address 172.16.8.1interface vlan 5ip helper-address 172.16.8.1interface vlan 6ip helper-address 172.16.8.1interface vlan 7ip helper-address 172.16.8.1interface vlan 9ip helper-address 172.16.8.1router rip //启用路由协议RIPversion 2 //使用的是RIPv2，如果没有这句，则是使用RIPv1network 172.16.0.0 //宣告直连的网段exitip route 0.0.0.0 0.0.0.0 172.16.9.250 //缺省路由，所有在路由表中没有办法匹配的数据包，都发向下一跳地址为172.16.9.250这个路由器line con 0line aux 0line vty 0 15 //telnet线路（路由器只有5个，是0-4）password 12345678 //login密码loginendcopy running-config startup-config 保存配置cisco 3550Switch# configure terminalSwitch(config)#vtp mode transparentSwitch(config)#vlan 10Switch(config-vlan)# name vlan10Switch(config)#exitSwitch(config)#vlan 11Switch(config-vlan)name vlan11Switch(config-vlan)endSwitch#configure terminalSwitch(config)#interface fastethernet0/9Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface fastethernet0/10Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#interface fastethernet0/11Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 11Switch(config-if)#exitSwitch(config)#interface fastethernet0/12Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 11Switch(config-if)#exitSwitch(config)#interface vlan10Switch(config-if)#ip address 192.168.0.1 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#interface vlan11Switch(config-if)#ip address 192.168.1.1 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#ip routingSwitch(config)#ip forward-protocol udpSwitch(config)#inter vlan 10ip helper 172.16.11.255 //这个命令又是什么意思？是不是转发整个网段的UDP协议？为什么用到了172.16.11.255这个地址？Switch(config)#exitSwitch(config)#inter vlan 11Switch(config-if)#ip helper 172.16.10.255 //同上？Switch(config-if)#exitSwitch(config)#ip route 0.0.0.0 0.0.0.0 Vlan10Switch(config)#ip route 0.0.0.0 0.0.0.0 Vlan11Switch(config)#conf tSwitch(config)#access-list 103 permit ip 172.16.11.0 0.0.0.255 172.16.10.0 0.0.0.255Switch(config)#access-list 103 permit udp any any eq bootpcSwitch(config)#access-list 103 permit udp any any eq tftpSwitch(config)#access-list 103 permit udp any eq bootpc anySwitch(config)#access-list 103 permit udp any eq tftp anySwitch(config)#inter vlan 10Switch(config-if)#ip directed-broadcast 103 //请解释一下这个的具体含义，本人不是太明白，懂一点意思（直接广播这个列表？是不是）Switch(config-if)#exitSwitch(config)#access-list 104 permit ip 172.16.10.0 0.0.0.255 172.16.11.0 0.0.0.255Switch(config)#access-list 104 permit udp any any eq bootpcSwitch(config)#access-list 104 permit udp any any eq tftpSwitch(config)#access-list 104 permit udp any eq bootpc anySwitch(config)#access-list 104 permit udp any eq tftp anySwitch(config)#inter vlan 11Switch(config-if)#ip directed-broadcast 104 //同上Switch(config)#endSwitch#copy run star华为三层交换机配置实例一例网络技术2008-07-25 06:08:28 阅读243 评论0 字号：大中小订阅华为三层交换机配置实例一例服务器1双网卡，内网IP:192.168.0.1，其它计算机通过其代理上网PORT1属于VLAN1PORT2属于VLAN2PORT3属于VLAN3VLAN1的机器可以正常上网配置VLAN2的计算机的网关为：192.168.1.254配置VLAN3的计算机的网关为：192.168.2.254即可实现VLAN间互联如果VLAN2和VLAN3的计算机要通过服务器1上网则需在三层交换机上配置默认路由系统视图下：ip route-static 0.0.0.0 0.0.0.0 192.168.0.1然后再在服务器1上配置回程路由进入命令提示符route add 192.168.1.0 255.255.255.0 192.168.0.254route add 192.168.2.0 255.255.255.0 192.168.0.254这个时候vlan2和vlan3中的计算机就可以通过服务器1访问internet了~~华为路由器与CISCO路由器在配置上的差别＂华为路由器与同档次的CISCO路由器在功能特性与配置界面上完全一致，有些方面还根据国内用户的需求作了很好的改进。
华为三层交换机配置教程
华为三层交换机配置教程按照网络OSI七层模型来划分，可以将交换机划分为二层交换机、三层交换机、多层交换机。
下面是小编收集整理的华为三层交换机配置教程，希望对大家有帮助~~华为三层交换机配置教程工具/原料s3600三层交换机PC机交换机console线一根方法/步骤language-modechinese//切换到中文模式system-view//进入系统视图[H3C]displaycurrent-configuration//显示当前配置三层交换配置三层交换机第一步：划分VLAN，并描述vlan1descriptionlocal-s3600//本交换机使用#vlan2descriptionlink-to-jilincentre//吉林省中心#vlan3descriptionlink-to-shangjiecentre//商界分中心内部使用#vlan4descriptionlink-to-chaoyangsuo//朝阳所#vlan5descriptionlink-to-nanguansuo//南关所配置三层交换机第二步：给VLAN划网关#interfaceVlan-interface2descriptionlinktojilincentreipaddress10.61.242.110255.255.255.252//省中心指定广域网关、子网掩码#interfaceVlan-interface3descriptionlinktoshangjiecentreipaddress10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#interfaceVlan-interface4descriptionlinktochaoyangsuoipaddress10.61.242.113255.255.255.252//朝阳所广域网关、子网掩码#interfaceVlan-interface5descriptionlinktonanguansuoipaddress10.61.242.117255.255.255.252//南关所广域网关、子网掩码配置三层交换机第三步：给VLAN指定端口#interfaceEthernet1/0/2//将交换机的端口2指定给省中心使用descriptionlinktojilincentreportaccessvlan2#interfaceEthernet1/0/15-24//将交换机的端口15-24指定给分中心内部使用descriptionlinktoshangjiecentreportaccessvlan3#interfaceEthernet1/0/3//将交换机的端口3指定给朝阳所使用descriptionlinktochaoyangsuoportaccessvlan4#interfaceEthernet1/0/4//将交换机的端口4指定给南关所使用descriptionlinktonanguansuoportaccessvlan5配置三层交换机第四步：配置路由协议//配静态路由(只用对远端设备配一条路由即可，本地自通)iproute0.0.0.00.0.0.010.61.242.109//指定所有网段到朝阳所的路由//配置三层交换机朝阳所的反向路由iproute10.161.134.0255.255.255.010.61.242.114iproute10.161.135.0255.255.255.010.61.242.114//配置三层交换机南关所的反向路由iproute10.161.135.0255.255.255.010.61.242.118iproute10.161.136.0255.255.255.010.61.242.118//省中心配置三层交换机：iproute10.61.242.0255.255.255.010.61.242.110//朝阳所242.114和南关所242.118共属的242.0指向分中心网关iproute10.161.134.0255.255.255.010.61.242.110//分中心内部网段指向分中心网关//iproute10.161.134.0255.255.255.010.61.242.110//iproute10.161.135.0255.255.255.010.61.242.110//iproute10.161.136.0255.255.255.010.61.242.110 华为三层交换机配置教程相关文章：1.三层交换机配置的实例教程2.华为路由器配置详细教程3.h3c交换机配置步骤教程4.华为交换机如何配置端口镜像5.华为交换机配置命令。
华为三层交换机S5700-28C-EI配置文档
华为三层交换机S5700-28C-SI配置文档温馨提示:新买的设备默认情况设备是没有任何地址。
连接方式:用超级终端连接相关属性将线和ETH口连接好之后关掉电源重新上电，等进入到to continue press ENTER,按ENTER键回车。
输入原始密码admin进入正式配置界面第一步:设置METH口管理地址<quidway>system-view 进入系统调试模式[quidway]interface METH 0/0/1 进入到管理接口[quidway-METH 0/0/1]ip address 192.168.1.1 255.255.255.0 配置IP地址[quidway]quit第二步:由于设备本身支持web但是没有加载文件，需加载web文件<quidway>dir 显示当前路径和相及web等相关文件在dir下面信息找到xxxxxx.web.zip<quidway>system-view[quidway]http server load xxxxxx.web.zip 加载系统本身自带的web文件加载成功后开启web服务[quidway]http server enable 开启http服务第三步:新建web用户登录用户名和密码及赋予权限<quidway>system-view[quidway]aaa[quidway-aaa]local-user xxx password cipher|simper xxx 设置用户名和密码[quidway-aaa]local-user xxx server-type http 给xxx用户设置http登录模式[quidway-aaa]local-user xxx priviledge level 3-15 给xxx用户设置http登录等级否则只有ping和Tracert功能[quidway-aaa]quit即可第四步:保存命令以保证断电后配置不会丢失进入到<quidway>模式输入save然后按Y等待一会即可设置完成之后既可以登陆电脑指定IP地址如192.168.1.100/255.255.255.0Ping 192.168.1.1是否通如果通打开浏览器输入192.168.1.1输入第三步创建或者修改的用户名和密码登陆即可附:查看相关版本命令:display cur-configuation查看接口对于的IP地址display arp将设备恢复出厂设置reset saved-configuation查看端口位置:display interface brief查看光模块display transc eiver interace 端口verbose //查看光模块光信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.现场情况说明：我这边是一台misgate服务器，下面有五台基于opc通讯的DCS服务器，现场需要做两个配置策略 1 misgate服务器可以和下面五台服务器相互访问 2 下面五台服务器相互之间不能访问图11 misgate服务器可以和下面五台服务器相互访问1 首先你要有根console线，你要有根console线，console线（重要的事说三遍）2 你要有个超级终端，有个超级终端，超级终端（重要的事说三遍,本文档附带超级终端）3 console线连接console口和电脑，打开超级终端，点击新建连接，正确设置波特率、地址位（三层交换机自带设置文档）4 配置VLAN间通过VLANIF接口通信示例（下面的代码是为交换机口分配ip，这个ip也是服务器的默认网关，但是请注意，按着当前步骤配置过后，六个服务器之间实际上是可以相互ping通的，也就是说，这个步骤只是实现了所有网段之间的互联，没有做下面五台服务器之间的隔离，不信的话可以拿两台电脑上试试，按照图一设置参数，然后相互ping）组网需求企业的不同用户拥有相同的业务，且位于不同的网段。
现在相同业务的用户所属的VLAN不相同，需要实现不同VLAN中的用户相互通信。
如图1所示，User1和User2中拥有相同的业务，但是属于不同的VLAN且位于不同的网段。
现需要实现User1和User2互通。
图1 配置VLAN间通过VLANIF接口通信组网图配置思路采用如下的思路配置VLAN间通过VLANIF接口通信：1.创建VLAN，确定用户所属的VLAN。
2.配置接口加入VLAN，允许用户所属的VLAN通过当前接口。
3.创建VLANIF接口并配置IP地址，实现三层互通。
说明：为了成功实现VLAN间互通，VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。
操作步骤1.配置Switch# 创建VLAN<HUAWEI> system-view[HUAWEI] sysname Switch[Switch] vlan batch 10 30# 配置接口加入VLAN[Switch] interface gigabitethernet0/0/1[Switch-GigabitEthernet0/0/1] port link-type access[Switch-GigabitEthernet0/0/1] port default vlan 10[Switch-GigabitEthernet0/0/1] quit[Switch] interface gigabitethernet 0/0/3[Switch-GigabitEthernet0/0/2] port link-type access[Switch-GigabitEthernet0/0/2] port default vlan 30[Switch-GigabitEthernet0/0/2] quit# 配置VLANIF接口的IP地址[Switch] interface vlanif 10[Switch-Vlanif10] ip address 129.0.0.1 24[Switch-Vlanif10] quit[Switch] interface vlanif 30[Switch-Vlanif20] ip address 129.0.4.1 24[Switch-Vlanif20] quit2.检查配置结果在VLAN10中的主机上配置IP地址为129.0.0.22/24，缺省网关为VLANIF10接口的IP地址129.0.0.1/24。
在VLAN30中的主机上配置IP地址为129.0.4.4/24，缺省网关为VLANIF20接口的IP地址129.0.4.1/24。
配置完成后，VLAN10内的主机与VLAN30内的主机能够相互访问。
结论：按着上面的代码设置三层交换机就行（这边现场有个特殊情况在于，读取和利时的opc数据是从它的操作网卡上读取，他们公司死活不加网卡、还不准我们动它的网卡、不准我们设置默认网关，所以我把三层交换机2口留给了和利时，2口的ip地址129.0.0.1/24，2口和1口的ip地址一样，不同在于2口连接的和利时的网卡不设置默认网关，设置的时候也把gigabitethernet0/0/2分配给vlan10和vlanif10就行）5应用高级ACL配置流分类示例组网需求下面的代码要做的策略是拒绝gigabitethernet0/0/3 和gigabitethernet0/0/4、gigabitethernet0/0/5、gigabitethernet0/0/6之间的通讯（拒绝3-4、3-5、3-6之间的通讯），之后还要做4-5、4-6还有5-6 之间的通讯。
图1 应用高级ACL配置组网图配置思路采用如下的思路配置ACL：1.配置ACL。
2.配置流分类。
3.配置流行为。
4.配置流策略。
5.在接口上应用流策略。
操作步骤1.配置ACL#配置ACL策略，下面的策略表示 3-4、3-5、3-6之间的acl通讯策略，rule permit ip source 129.0.4.0 0.0.0.255 destination 129.0.5.0 0.0.0.255 ，这是表示129.0.4网段和129.0.5网段的通讯，如果写成129.0.4.1，那么表示的就是129.0.4.1这个具体的地址了，我们要做的实际上只是拒绝3-4网口网段之间的通讯，如果你要把DCS服务器地址写死，那么写成129.0.4.4也行，那MCP服务器的地址IP就必须是129.0.4.4咯。
至于为什么129.0.4.0 后面为什么要写0.0.0.255而不是255.255.255.0，这里是因为反掩码，可以去百度一下“反掩码”。
[Switch] acl 3034[Switch-acl-adv-3034] rule permit ip source 129.0.4.0 0.0.0.255 destination 129.0.5.0 0.0.0.255[Switch-acl-adv-3034] quit[Switch] acl 3035[Switch-acl-adv-3035] rule permit ip source 129.0.4.0 0.0.0.255 destination 129.0.6.0 0.0.0.255[Switch-acl-adv-3035] quit[Switch] acl 3036[Switch-acl-adv-3036] rule permit ip source 129.0.4.0 0.0.0.255 destination 129.0.7.0 0.0.0.255[Switch-acl-adv-3036] quit2.配置基于ACL的流分类[Switch] traffic classifier c_3034[Switch-classifier-c_3034] if-match acl 3034[Switch-classifier-c_3034] quit[Switch] traffic classifier c_3035[Switch-classifier-c_3035] if-match acl 3035[Switch-classifier-c_3035] quit[Switch] traffic classifier c_3036[Switch-classifier-c_3036] if-match acl 3036[Switch-classifier-c_3036] quit3.配置流行为# 配置流行为b_303456，动作为拒绝报文通过。
[Switch] traffic behavior b_303456[Switch-behavior-b_303456] deny[Switch-behavior-b_303456] quit4.配置流策略# 配置流策略p_303456，将流分类c_3034、c_3035、c_3036与流行为b_303456关联。
[Switch] traffic policy p_303456[Switch-trafficpolicy-p_303456] classifier c_3034 behavior b_303456[Switch-trafficpolicy-p_303456] classifier c_3035 behavior b_303456[Switch-trafficpolicy-p_303456] classifier c_3036 behavior b_303456[Switch-trafficpolicy-p_303456] quit7.应用流策略5# 将流策略p_303456应用到GE0/0/3接口。
[Switch] interface gigabitethernet 0/0/3[Switch-GigabitEthernet0/0/2] traffic-policy p_303456 inbound[Switch-GigabitEthernet0/0/2] quit到这里，你的对gigabitethernet 0/0/3到4、5、6接口的通讯拒绝策略就配置成功了，接下来就参照上面的第五步策略再配置一下4-5、4-5,5-6的ACL流策略。
下面这句是当你手贱把流策略写到接口写错了过后用的。
# 如果手贱，流策略配置到GE0/0/3接口错了，可以参照一下代码[Switch] interface gigabitethernet 0/0/3[Switch-GigabitEthernet0/0/3]undo traffic-policy p_303456 inbound[Switch-GigabitEthernet0/0/3] quit最后特别提一下和利时，为毛不设置一下和利时的ACL流策略，原因就是和利时的网卡没网关，over。
