举例讲解H3C配置三层交换机4个步骤详细用法

举例讲解H3C配置三层交换机4个步骤详细用法H3C是一家网络设备制造商，其三层交换机是其主要产品之一、配置H3C三层交换机可以提供强大的网络管理和控制功能。

下面将详细介绍配置H3C三层交换机的四个步骤及其用法。

第一步：基本设置在配置H3C三层交换机之前，首先需要进行基本设置，包括设置设备的管理IP地址、主机名、密码等。

以下是一个基本设置的例子：1.登录到H3C三层交换机的控制台，输入用户名和密码。

2. 进入系统视图，通过命令"system-view"进入。

3. 设置设备的主机名，使用命令"sysname [主机名]"进行设置。

例如，"sysname switch1"将设备主机名设置为switch14. 设置设备的管理IP地址，使用命令"interface vlan-interface [vlan号]"进入VLAN接口模式。

然后使用命令"ip address [IP地址] [子网掩码]"设置IP地址。

例如，"interface vlan-interface 1"进入VLAN接口1模式，"ip address 192.168.1.1 255.255.255.0"设置IP地址为192.168.1.1，子网掩码为255.255.255.0。

5. 保存配置，使用命令"save"保存配置。

第二步：VLAN配置VLAN是虚拟局域网的缩写，通过配置VLAN可以将交换机的端口分成不同的虚拟网络，从而实现更好的网络管理和控制。

以下是一个VLAN配置的例子：1. 创建VLAN，使用命令"vlan [vlan号]"进行创建。

例如，"vlan 10"将创建一个VLAN编号为10的VLAN。

2. 将端口加入VLAN，使用命令"port vlan [vlan号] [端口号]"进行配置。

交换机配置的基本步骤

交换机配置的基本步骤一、连接交换机在进行交换机配置之前，首先要确保交换机与其他设备的连接正常。

可以通过网线将交换机与电脑或其他网络设备连接起来。

同时，还需要将交换机的电源插入电源插座，确保交换机能够正常工作。

二、设置管理IP地址交换机作为网络设备，需要拥有一个唯一的IP地址，以便进行管理和配置。

在交换机上，可以通过命令行界面或者Web界面来设置管理IP地址。

一般情况下，通过命令行界面的方式更为常用。

设置管理IP地址的步骤如下：1. 进入交换机的命令行界面，通过用户名和密码登录。

2. 进入全局配置模式，在该模式下可以配置交换机的各项参数。

3. 输入命令“interface vlan 1”来进入VLAN 1接口配置模式。

4. 输入命令“ip address x.x.x.x y.y.y.y”，其中x.x.x.x代表交换机的IP地址，y.y.y.y代表子网掩码。

5. 输入命令“no shutdown”来启用该接口。

6. 输入命令“exit”退出当前模式。

三、配置VLANVLAN是虚拟局域网的缩写，可以将一个物理局域网划分为多个逻辑上独立的子网。

配置VLAN可以提高网络的安全性和管理灵活性。

配置VLAN的步骤如下：1. 进入交换机的命令行界面，通过用户名和密码登录。

2. 进入全局配置模式。

3. 输入命令“vlan vlan-id”来创建一个VLAN，其中vlan-id代表VLAN的ID号。

4. 输入命令“name vlan-name”来为该VLAN设置一个名称。

5. 输入命令“exit”退出当前模式。

四、配置端口端口是交换机上与其他设备连接的接口，可以对端口进行配置以满足网络需求。

配置端口的步骤如下：1. 进入交换机的命令行界面，通过用户名和密码登录。

2. 进入全局配置模式。

3. 输入命令“interface interface-id”来选择一个端口进行配置，其中interface-id代表端口的ID号。

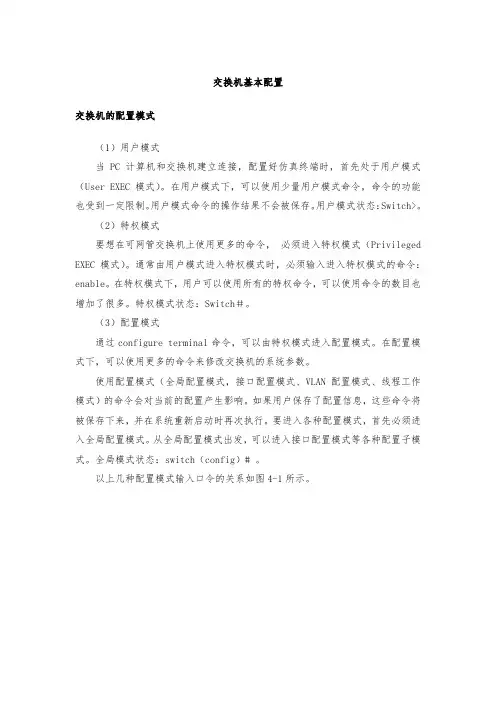

交换机基本配置

交换机基本配置交换机的配置模式（1）用户模式当PC计算机和交换机建立连接，配置好仿真终端时，首先处于用户模式（User EXEC模式）。

在用户模式下，可以使用少量用户模式命令，命令的功能也受到一定限制。

用户模式命令的操作结果不会被保存。

用户模式状态：Switch>。

（2）特权模式要想在可网管交换机上使用更多的命令，必须进入特权模式（Privileged EXEC模式）。

通常由用户模式进入特权模式时，必须输入进入特权模式的命令：enable。

在特权模式下，用户可以使用所有的特权命令，可以使用命令的数目也增加了很多。

特权模式状态：Switch＃。

（3）配置模式通过configure terminal命令，可以由特权模式进入配置模式。

在配置模式下，可以使用更多的命令来修改交换机的系统参数。

使用配置模式（全局配置模式，接口配置模式、VLAN配置模式、线程工作模式）的命令会对当前的配置产生影响。

如果用户保存了配置信息，这些命令将被保存下来，并在系统重新启动时再次执行。

要进入各种配置模式，首先必须进入全局配置模式。

从全局配置模式出发，可以进入接口配置模式等各种配置子模式。

全局模式状态：switch（config）# 。

以上几种配置模式输入口令的关系如图4-1所示。

图4-1 配置模式关系图【任务实施】（1）实训设备二层交换机一台，电脑1台，配置线缆一条。

（2）网络拓扑实训拓扑如图4-2所示。

图4-2 实训拓扑图如图3-2所示，连接线要使用专用的配置线缆，线的两端一端接电脑的COM 口，另外一端接所要配置交换机的Console 口。

（3）注意事项利用Cisco Packet Tracer 6打开PC1的超级终端，进入端口属性（“9600-8-无-1-无”）如图4-3所示，就可以登录到交换机。

PC1 Console 接口Cisco 2960图4-3 端口属性（4）实训步骤:步骤1：交换机命令行操作模式的进入Switch>enable //进入特权模式Switch#configure terminal //进入全局配置模式Switch(config)#Switch(config)# interface fastethernet 0/8 //进入交换机F0/8接口模式Switch(config-if)#Switch(config-if)#exit //退回到上一级操作模式Switch(config-if)#end //直接退回到特权模式步骤2：交换机命令行帮助功能Switch>? //显示当前模式下所有可执行的命令Switch#co？//显示当前模式下所有以CO开头的命令Switch#copy ？//显示copy命令后可执行的参数步骤3.交换机基本命令的用法Switch#conf ter //命令的简写，该命令代表configure terminalSwitch(config)#Switch#conf //命令的自动补齐（按键盘的TAB键自动补齐configure）交换机支持命令行的自动补齐步骤4.交换机的全局基本配置Switch>enableSwitch#configure terminalSwitch(config)# hostname jsjwl //配置交换机的设备名称为jsjwljsjwl (config)#jsjwl(config)# banner motd & //使用banner命令设置交换机的每日提示信息，参数motd指定以哪个字符为信息的结束符huanying fangwen! //输入描述信息& //以&符号结束终止输入步骤5：查看交换机的系统和配置信息Switch#show version //查看交换机的系统信息Switch#show running-config //查看交换机当前生效的配置信息，该信息存储在RAM（随机存储器）里，当交换机断电时，刚刚所做的配置信息就消失了，重新启动时会重新生成新的配置信息。

新手配置交换机详细教程

新手配置交换机详细教程配置交换机的详细教程如下：一、连接交换机：1. 将电源线插入交换机的电源插口，并连接电源。

2. 使用网线将电脑与交换机的任意一个Ethernet口相连。

二、进入交换机配置界面：1. 打开电脑，并确保已经给电脑配置了IP地址。

2. 打开浏览器，输入交换机默认IP地址（通常为192.168.0.1或192.168.1.1）后敲击回车键。

3. 输入管理员用户名和密码来登录交换机。

三、配置交换机基本设置1. 在配置界面中找到交换机的基本设置选项。

2. 设置交换机的名称、主机名和设备密码。

3. 检查子网掩码、默认网关和DNS设置是否正确。

四、配置 VLAN（虚拟局域网）1. 在配置界面中找到 VLAN 设置选项。

2. 创建需要的 VLAN 号，并为每个 VLAN 配置名称和端口成员。

3. 根据需求，将端口分配到相应的 VLAN。

五、配置端口设置1. 在配置界面中找到端口设置选项。

2. 检查每个端口的状态，确保链接状态是正常的。

3. 根据需求，将端口设置为 access 或 trunk 模式。

六、配置端口安全性1. 在配置界面中找到端口安全性选项。

2. 启用端口安全性，并设置最大允许连接的MAC地址数量。

3. 允许或阻止相应的MAC地址。

七、配置交换机的链路聚合1. 在配置界面中找到链路聚合选项。

2. 创建聚合组，并将相关的端口添加到聚合组中。

八、配置交换机的QoS（服务质量）1. 在配置界面中找到 QoS 设置选项。

2. 根据需求设置端口的优先级和带宽限制。

九、保存配置并重启交换机1. 在配置界面的底部找到保存配置选项。

2. 点击保存配置，并等待配置文件保存完成。

3. 在配置界面的底部找到重启选项。

4. 点击重启，等待交换机重启完成。

以上为配置交换机的详细教程，按照以上步骤进行配置，即可完成交换机的设置。

交换机配置教程

交换机配置教程交换机配置教程交换机是计算机网络中重要的网络设备之一，它用于在局域网中传输数据。

正确配置交换机可以帮助提高网络性能和安全性。

以下是一个简单的交换机配置教程，让我们一步一步地了解如何配置一个交换机。

第一步是连接交换机。

首先，将一个网线插入交换机的一个端口，然后将另一端连接到你的计算机或路由器上。

确保网线插口稳固连接。

你可以使用多个网线连接多个设备。

第二步是登录交换机。

打开你计算机上的一个Web浏览器，输入交换机的IP地址。

通常，交换机的IP地址会在其说明书中给出或在设备的背面标签上列出。

第三步是输入用户名和密码以登录交换机的管理界面。

你可以使用交换机自带的默认用户名和密码进行登录，或者使用你在设置中修改的信息。

第四步是配置交换机的基本设置，如设备名称和IP地址。

在管理界面中，找到“基本设置”或“网络设置”选项。

在此选项中，你可以修改设备的名称和IP地址。

确保将交换机的IP地址与你的局域网中的其他设备相匹配。

第五步是配置交换机的端口。

在管理界面中，找到“端口配置”或类似的选项。

你可以配置每个端口的速度和转发模式。

根据你的需求，你可以配置某些端口为特定的VLAN（虚拟局域网）或将其设为特定的交换机端口模式（比如访问模式或双工模式）。

第六步是配置交换机的安全设置。

安全设置可以帮助保护你的网络免受未经授权访问和攻击。

在管理界面中，找到“安全设置”或类似的选项。

在此选项中，你可以配置访问控制列表（ACL）以限制特定IP地址或特定协议的访问。

第七步是保存并应用配置。

在完成配置后，确保点击“保存”按钮以保存你的更改。

然后，根据提示点击“应用”按钮以应用你的配置。

交换机会重启并完成配置的应用。

最后一步是测试交换机的配置。

将其他设备连接到交换机的端口，并检查网络连接是否正常。

在另一个计算机上尝试通过网络访问其他设备，以确认网络连接是否成功。

这是一个简单的交换机配置教程，希望它能够帮助你学习如何配置交换机。

交换机的设置方法

交换机的设置方法交换机是一种用于在计算机网络中进行数据包转发的设备，它具有多个端口可以连接多个设备。

交换机的设置方法主要包括基本设置、端口设置、VLAN设置、安全设置等。

一、基本设置：1. 连接交换机：将电源线插入交换机并连接交换机到电源插座。

同时，使用网线将交换机的一个端口连接到路由器或者主机，确保交换机正确连接到网络。

2. 登录交换机：在计算机上打开一个Web浏览器，输入默认的IP地址（通常是192.168.0.1或192.168.1.1）进入交换机的管理页面。

输入用户名和密码（默认为空），登录到交换机的管理界面。

二、端口设置：1. 查看端口状态：在管理页面上找到端口设置选项，可以查看每个端口的连接状态。

可以通过查看端口的灯光或者页面上的端口状态显示来判断端口的连接状态。

2. 配置端口属性：可以设置端口的速度、全双工模式等属性。

根据需要选择合适的属性并保存设置。

三、VLAN设置：1. 创建VLAN：在管理页面上找到VLAN设置选项，根据需要创建VLAN，并设置VLAN的名称、ID等信息。

2. 分配端口到VLAN：将需要加入VLAN的端口与对应的VLAN关联起来。

四、安全设置：1. 设置管理员密码：为了保护交换机的安全，设置一个强密码并保存。

2. 限制访问：设置只允许特定IP地址或MAC地址访问交换机管理页面。

3. 配置端口安全：可以限制每个端口连接的设备数量，防止未经授权的设备连接到交换机。

4. 开启端口镜像：可以将指定端口的流量复制到指定的端口上，便于网络监测和分析。

五、其他设置：1. QoS设置：可以根据需要设置端口的优先级和带宽控制，提高对关键应用的服务质量。

2. 静态、动态路由设置：可以设置交换机上的路由功能，使得交换机可以转发不同子网之间的数据包。

总结：交换机的设置方法包括基本设置、端口设置、VLAN设置、安全设置等。

在使用交换机之前，需要先将交换机正确连接到网络并登录交换机管理页面。

新手配置交换机详细教程

新手配置交换机详细教程介绍交换机是计算机网络中的重要设备，用于连接多台计算机和网络设备，实现数据的传输和网络资源的共享。

对于初学者来说，正确地配置交换机是非常重要的，本文将提供一份新手配置交换机的详细教程，帮助你正确地配置交换机并使网络工作正常。

步骤一：物理连接首先，确保你已经正确地连接交换机到你的局域网中。

在连接之前，确认以下几点： - 交换机的电源已连接并打开。

- 交换机的端口与计算机或其他网络设备的网线正确地连接。

- 电缆质量好，无损坏和松动。

步骤二：访问交换机要配置交换机，你需要访问交换机的管理界面。

通常，交换机的管理界面可以通过以下几种方式访问： 1. 串口连接：通过串口线将计算机与交换机直接连接，并使用串口终端软件（如SecureCRT、Putty等）进行访问。

2. 网络连接：将计算机通过网线与交换机连接到同一局域网中，并使用终端软件或者Web浏览器通过IP地址访问交换机的管理界面。

步骤三：登录交换机一旦访问了交换机的管理界面，你就需要登录到交换机进行配置。

首先，需要输入正确的用户名和密码。

如果是第一次登录交换机，默认的用户名和密码通常为admin/admin或者admin/空密码。

请注意，这些用户名和密码可能会因不同的交换机厂商和型号而有所不同。

步骤四：基本设置一旦登录成功，你可以开始进行基本的交换机设置。

以下是一些常见的配置项：- 主机名：设置交换机的名称，以便于识别和管理。

- 网络协议：配置交换机的IP地址、子网掩码和网关，确保其在你的局域网中具有正确的网络配置。

- VLAN（虚拟局域网）：配置不同的VLAN，以将交换机上的端口划分到不同的虚拟网络中。

步骤五：端口配置一旦完成基本设置，你可以对交换机的端口进行配置。

以下是一些重要的端口配置项： - 端口速率和双工模式：根据连接的设备和需求来设置端口的速率和双工模式。

- VLAN成员关系：将端口关联到对应的VLAN，以实现不同VLAN之间的通信。

交换机配置教程

交换机配置教程目录一、基础概念 (2)1.1 什么是交换机 (2)1.2 交换机的功能 (3)二、交换机基本操作 (4)2.1 连接电源 (5)2.2 登录交换机 (6)2.3 查看和修改配置 (7)三、交换机基本配置 (8)四、交换机高级配置 (9)五、交换机故障排查与维护 (10)5.1 常见故障排查方法 (11)5.2 系统升级与备份 (12)六、交换机配置实例 (14)6.1 企业办公网络配置示例 (15)6.2 校园网配置示例 (16)6.3 企业数据中心配置示例 (17)七、交换机命令行界面 (18)八、交换机配置文件管理 (19)8.1 配置文件的作用 (21)8.2 配置文件的创建与导入 (22)8.3 配置文件的备份与恢复 (24)九、交换机与网络操作系统的集成 (24)十、交换机安全性配置 (26)10.1 交换机安全管理 (27)10.2 交换机端口安全 (28)10.3 交换机访问控制列表 (29)十一、交换机性能优化 (31)11.1 交换机端口流量控制 (33)11.2 交换机背压控制 (34)11.3 交换机缓存优化 (35)十二、交换机应用场景 (37)12.1 企业办公网络 (38)12.2 企业数据中心 (40)12.3 无线网络 (42)十三、总结与展望 (43)13.1 交换机配置教程总结 (44)13.2 未来交换机技术发展趋势 (44)一、基础概念交换机是一种网络设备，主要用于在局域网(LAN)中实现数据的转发和通信。

它的主要功能是接收来自一个端口的数据包，然后根据目标MAC地址将数据包转发到另一个端口，从而实现不同设备之间的通信。

交换机的工作原理类似于电话交换机，通过识别源MAC地址和目标MAC地址来决定数据包的转发路径。

交换机通常有两种工作模式：访问控制列表(ACL)模式和广播模式。

在ACL模式下，交换机会根据预先设定的规则对数据包进行过滤，只有符合规则的数据包才会被转发。

交换机路由器配置教程

交换机路由器配置教程交换机和路由器配置教程是网络设备配置的基础知识，下面是一个500字的配置教程。

交换机和路由器配置教程交换机和路由器是网络中非常重要的设备，它们的配置对于网络的稳定运行和数据传输非常关键。

本教程将为大家介绍交换机和路由器的基本配置步骤。

一、交换机配置步骤1. 连接交换机：将电源线插入交换机，将网线连接到交换机的端口上。

确保连接正确无误。

2. 登录交换机：打开电脑上的终端软件，通过串口或以太网线连接到交换机的控制台端口。

根据交换机的型号和品牌，输入正确的登录命令。

3. 进入特权模式：在交换机的用户模式下输入enable命令，进入特权模式。

4. 配置管理IP地址：在交换机的特权模式下，输入命令"configure terminal" 进入全局配置模式，然后输入"interface Vlan1"命令配置Vlan1接口属性，然后输入“ip address <ip 地址> <子网掩码>”命令设置管理IP地址。

5. 配置端口：在全局配置模式下，输入"interface GigabitEthernet 0/1"命令选择要配置的端口，然后输入"switchport mode access"命令将端口设置为访问模式，或输入"switchport mode trunk"命令将端口设置为干道模式。

6. 保存配置：在交换机的全局配置模式下，输入"end"命令返回特权模式，然后输入"write memory"命令将配置保存到闪存。

二、路由器配置步骤1. 连接路由器：将电源线插入路由器，将网线连接到路由器的端口上。

确保连接正确无误。

2. 登录路由器：打开电脑上的浏览器，输入路由器的管理IP地址，按下回车键。

输入正确的用户名和密码进行登录。

3. 进入全局配置模式：登录成功后，输入"enable"命令进入特权模式，然后输入"configure terminal"命令进入全局配置模式。

交换机的配置方法

交换机的配置方法首先，登录交换机的管理界面。

可以通过终端连接或使用web浏览器访问交换机的IP地址。

接下来，根据交换机的品牌和型号，选择相应的配置命令。

以下是一些常见的交换机配置命令：1. 配置基本网络设置：设置交换机的IP地址、子网掩码、默认网关等。

config terminalinterface vlan 1ip address <IP地址> <子网掩码>default-gateway <默认网关>exit2. 配置VLAN：创建VLAN，并将端口分配给相应的VLAN。

config terminalvlan <VLAN号>name <VLAN名称>exitinterface <接口号>switchport mode accessswitchport access vlan <VLAN号>exit3. 配置端口安全：限制允许连接到交换机的设备数量。

config terminalinterface <接口号>switchport port-securityswitchport port-security maximum <设备数量>switchport port-security violation <违规动作>exit4. 配置镜像端口：将指定接口上的网络流量复制到指定的监控接口上，以便进行网络分析。

config terminalmonitor session 1 source interface <被监视接口>monitor session 1 destination interface <监控接口>exit5. 配置链路聚合：将多个物理接口组合成一个逻辑接口，提供更高的带宽和冗余性。

config terminalinterface range <物理接口范围>channel-group <聚合组号> mode <聚合模式>exit6. 配置静态路由：手动配置路由表，以便交换机可以进行不同子网之间的通信。

交换机配置的基本步骤

交换机配置的基本步骤一、连接设备在进行交换机配置之前，首先需要确保交换机与其他设备的正确连接。

通过网线将交换机的端口与需要连接的设备（如计算机、服务器、打印机等）的网口相连。

确保连接牢固稳定，以避免网络故障。

二、登录交换机使用终端或通过浏览器访问交换机的管理界面，输入正确的用户名和密码进行登录。

通常默认的用户名为admin，密码为空或为admin。

登录成功后，进入交换机的管理界面，可以进行相关的配置操作。

三、配置管理IP地址在交换机中配置管理IP地址是非常重要的一步，它将作为管理交换机的入口。

在管理界面中找到IP地址配置的选项，通常位于网络设置或系统设置等菜单下。

根据网络环境的要求，输入合适的IP地址、子网掩码和网关等信息，确保交换机可以与其他设备正常通信。

四、配置VLANVLAN（Virtual Local Area Network）是一种虚拟局域网技术，可以将一个物理网络划分成多个逻辑上独立的虚拟网络。

通过配置VLAN，可以实现不同VLAN之间的隔离和通信控制。

在交换机的管理界面中，找到VLAN配置的选项，根据需求创建或编辑VLAN，并将端口划分到相应的VLAN中。

五、配置端口交换机的端口配置非常重要，可以通过配置端口实现对网络流量的控制和管理。

在交换机管理界面中，找到端口配置的选项，可以进行端口的开启、关闭、速率限制、双工模式设置等操作。

根据实际需求，对各个端口进行相应的配置。

六、配置链路聚合链路聚合是将多个物理链路捆绑成一个逻辑链路的技术，可以提升网络带宽和冗余性。

在交换机的管理界面中，找到链路聚合的选项，创建聚合组并将需要聚合的端口添加到该组中。

确保各个端口的配置一致，并根据需要选择合适的链路聚合协议。

七、配置路由交换机通常也具备一定的路由功能，可以实现不同子网之间的通信。

在交换机的管理界面中，找到路由配置的选项，根据网络拓扑和路由策略配置相关的路由表和路由规则。

确保路由配置的准确性和一致性，以保证网络的正常通信。

核心交换机配置方法

核心交换机配置方法
一、Core Switch 配置步骤
1、登录switch，使用Telnet、SSH或Console登录控制台。

2、配置管理接口，可以使用VLAN，如果有多个管理接口，配置它们的VLAN，或者使用LACP将管理接口组合在一起。

3、配置SVI虚拟接口，可以配置与管理接口同一VLAN的SVI虚拟接口，来实现新的IP网络配置，或者将一些VLAN连接到外部网络。

4、配置BGP/OSPF/Static路由信息，来连接本地网络和外部网络。

5、配置安全策略，比如ACL、dot11服务器等，来限制设备和用户的管理权限。

6、配置可靠性，比如端口链路保护、VRRP等，来避免因网络出现故障而无法访问网络。

7、配置QoS服务，比如应用限速、网络负载均衡等，来保证带宽、延迟等服务指标。

8、配置日志服务，比如Syslog、SNMP等，来收集设备和网络状态的信息。

9、配置监控服务，比如sFlow、NetFlow等，来收集流量信息，更好地进行网络管理。

10、完成以上步骤，再进行业务配置，比如配置OSPF发布信息，VLAN的划分，端口的功能启用等等。

二、Core Switch 安全配置建议
1、禁用不必要的接口或功能，避免攻击。

2、配置复杂密码，并经常更改。

3、使用安全控制列表（ACL）配置网络的安全访问，来限制不受信任的主机的访问权限。

交换机配置方法网络交换机的详细配置方法（图文教程）

交换机配置方法网络交换机的详细配置方法（图文教程）交换机在公司或机房里是常用的设备.我们来学习一下如何配置在“傻瓜”型交换机肆意的今天，如何配置交换机对很多人来说都是一门高深的学问，甚至在被问及交换机如何配置时，有人会反问道：交换机还需要配置的么?确实，交换机的配置过程复杂，而且根据品牌及产品的不同也各不相同，那么我们应该如何配置交换机呢?本文将以图文结合的方式来具体介绍一下交换机配置，希望对大家有所帮助。

交换机本地配置谈起交换机本地配置，首先我们来看一下交换机的物理连接。

交换机的本地配置方式是通过计算机与交换机的“Console”端口直接连接的方式进行通信的。

计算机与交换机的“Console”端口连接网管型交换机一般都有“Console”端口，用于进行交换机配置。

物理连接完成后就要进行交换机软件配置，下面以思科“Catalyst 1900”为例来说明如何进行交换机软件配置：第1步：单击“开始”按钮，在“程序”菜单的“附件”选项中单击“超级终端”，弹出如图所示界面。

第2步：双击“Hypertrm”图标，弹出如图所示对话框。

这个对话框是用来对立一个新的超级终端连接项。

第3步：在“名称”文本框中键入需新建超的级终端连接项名称，这主要是为了便于识别，没有什么特殊要求，我们这里键入“Cisco”，如果您想为这个连接项选择一个自己喜欢的图标的话，您也可以在下图的图标栏中选择一个，然后单击“确定”按钮，弹出如图所示的对话框。

第4步：在“连接时使用”下拉列表框中选择与交换机相连的计算机的串口。

单击“确定”按钮，弹出如图所示的对话框。

第5步：在“波特率”下拉列表框中选择“9600”，因为这是串口的最高通信速率，其他各选项统统采用默认值。

单击“确定”按钮，如果通信正常的话就会出现类似于如下所示的主配置界面，并会在这个窗口中就会显示交换机的初始配置情况。

Catalyst 1900 Management ConsoleCopyright (c) Cisco Systems，Inc。

华为交换机配置教程

华为交换机配置教程华为交换机配置教程华为交换机是目前市场上最常用的网络设备之一，它可以提供可靠的网络通信服务。

本教程将向您介绍如何配置华为交换机。

1. 首先，连接华为交换机到电源，并将其连接到本地网络。

确保所有的连接都是正确的，并确保交换机的电源正常工作。

2. 连接到交换机的计算机上，打开一个浏览器，并输入交换机的IP地址。

这个地址通常是192.168.1.1，但也可能因您的网络设置而有所不同。

输入正确的地址后，按下回车键，您会看到华为交换机的登录页面。

3. 在登录页面上，输入正确的用户名和密码。

默认的用户名是admin，密码是admin。

如果您修改了用户名和密码，请使用修改后的凭据登录。

4. 成功登陆后，您将进入华为交换机的控制面板。

在这里，您可以进行各种配置和管理操作。

例如，您可以创建和删除VLAN（虚拟局域网），设置端口安全性，配置子接口等等。

5. 如果您想配置VLAN，在控制面板上找到“VLAN”选项，并点击进入。

在VLAN页面上，您可以创建新的VLAN，并将端口分配给它。

您可以根据需要创建多个VLAN，并将它们与不同的端口进行关联。

6. 如果您想设置端口安全性，找到“安全性”选项，并点击进入。

在这里，您可以配置交换机的端口安全策略，设置允许和禁止连接的MAC地址，以及设置一些其他相关的参数。

7. 如果您想配置子接口，在控制面板上找到“接口”选项，并点击进入。

在接口页面上，您可以配置交换机的子接口参数，如VLAN ID，IP地址等等。

这对于划分不同的网络和实现更高的网络可用性非常有用。

8. 配置完成后，记得保存并应用您的改动。

在控制面板上找到“保存”选项，并点击保存您的配置。

这样，您的配置将被应用到交换机上。

华为交换机的配置教程到此结束。

通过按照以上步骤进行配置，您将能够对华为交换机进行各种操作和管理。

同时，我们也建议您参考华为交换机的用户手册和官方文档，以获取更详细的信息和指导。

希望这个教程能对您有所帮助，并对您在配置华为交换机时更加自信和熟练。

配置三层交换机4个步骤

配置三层交换机4个步骤步骤一：准备工作在开始配置三层交换机之前，我们需要做一些准备工作。

首先，我们需要了解网络拓扑结构，也就是了解网络中的所有设备和它们之间的连接方式。

其次，我们需要确定每个设备的IP地址和子网掩码。

此外，我们还需要准备一台连接到交换机的电脑，并安装好相应的管理工具。

步骤二：设置管理IP地址在配置三层交换机之前，我们需要先给它分配一个管理IP地址。

通过这个IP地址，我们可以远程管理交换机。

一般情况下，我们会将管理IP地址设置为一个与其他设备不同的IP地址，以避免冲突。

为了设置管理IP地址，我们需要进入交换机的CLI（命令行界面）或Web界面。

在CLI中，我们可以通过命令行操作来设置管理IP地址。

在Web界面中，我们可以通过图形用户界面来设置管理IP地址。

无论使用何种方式，我们都需要确保将设置保存到配置文件中，以便在重启后仍然保持。

步骤三：配置VLAN配置虚拟局域网（VLAN）是三层交换机的重要功能之一、通过配置VLAN，我们可以将交换机的端口根据需要划分为不同的虚拟网络，实现不同子网之间的隔离。

要配置VLAN，我们首先需要创建VLAN，并为每个VLAN分配一个VLAN ID。

然后，我们需要将交换机的端口与相应的VLAN关联起来。

在关联过程中，我们可以选择将端口设置为访问端口（access port）或特定VLAN的成员（VLAN member）。

此外，如果有需要，我们还可以配置VLAN间的互通，以实现不同子网之间的通信。

步骤四：路由配置三层交换机除了具备交换功能，还具备路由功能。

通过配置路由，交换机可以根据不同子网的IP地址转发数据包。

要配置路由，我们需要按照目标子网的IP地址和子网掩码创建静态路由。

在创建路由的过程中，我们需要指定下一跳（next hop）的IP地址和端口。

下一跳是指数据包到达当前子网的最后一跳设备的IP地址。

此外，我们还需要确保交换机上的IP转发功能已启用，以便实现数据包的转发。

中兴交换机配置流程及配置命令

中兴交换机配置流程及配置命令中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable 密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。

中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。

中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M (可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan 描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。

计算机交换机基本设置

计算机交换机基本设置计算机交换机是一种网络设备，能够将来自不同计算机的数据包根据一定的规则进行转发，用于连接多个计算机或网络设备，实现数据的传输和共享。

交换机的基本设置包括IP地址配置、VLAN设置、端口配置等。

下面将详细介绍这些设置的具体步骤。

一、IP地址配置IP地址是计算机在网络中的唯一标识，设置正确的IP地址有助于保证网络通信的正常进行。

IP地址配置的步骤如下：1.连接交换机：将计算机和交换机通过网线连接。

2. 打开计算机的网络设置：在计算机的控制面板中找到网络和Internet设置，进入网络和共享中心。

3.选择网络适配器：在网络和共享中心页面中选择“更改适配器设置”。

4. 配置IP地址：找到已连接的适配器，右键点击选择“属性”，在弹出的对话框中选择“Internet协议版本4”，点击属性进行配置。

5.静态IP地址设置：选择“使用下面的IP地址”，填写IP地址、子网掩码、默认网关等信息，然后点击确定保存。

二、VLAN设置虚拟局域网（VLAN）是根据网络功能或逻辑关系划分的局域网，在交换机中可以对VLAN进行配置，将不同VLAN的计算机进行分组管理。

VLAN 设置的步骤如下：1.登录交换机管理界面：通过浏览器输入交换机的IP地址，在管理界面中输入用户名和密码登录。

2.创建VLAN：在管理界面中找到VLAN设置选项，点击创建VLAN，并填写VLAN的名称和ID。

3.绑定端口：选择需要绑定VLAN的端口，将其关联到相应的VLAN，并保存设置。

4. 验证配置：通过ping命令等方式测试不同VLAN的计算机是否可以互相通信。

三、端口配置端口是交换机上的物理接口，通过配置端口可以实现端口的管理和使用。

端口配置的步骤如下：1.登录交换机管理界面：同样需要通过浏览器输入交换机的IP地址，在管理界面中输入用户名和密码登录。

2.找到端口配置选项：在管理界面中找到端口配置选项，并选择要进行配置的端口。

3.配置端口模式：选择端口的工作模式，如接入模式、堆栈模式、访问模式等。

交换机使用教程

交换机使用教程
交换机是一种网络设备，用于在计算机网络中传输数据。

它通常用于局域网中，能够自动转发数据包并正确地将数据发送到目标设备。

下面是关于交换机的使用教程。

1. 连接交换机：首先，将交换机连接到电源，并使用网线将其与路由器或其他网络设备进行连接。

确保连接稳固。

2. 连接计算机：使用网线将计算机连接到交换机的一个端口上。

如果有多台计算机需要连接，可以使用多个端口或者安装多个交换机。

3. 配置交换机：打开计算机上的网络设置，找到以太网适配器并设置为自动获取IP地址。

这样计算机就可以通过交换机访
问网络。

4. 添加其他设备：如果需要将其他设备连接到网络，如打印机或网络摄像头，可以使用网线连接到交换机的其他空闲端口上。

5. 测试连接：确保所有设备正确连接后，测试它们是否能够相互通信。

尝试在不同的计算机上进行文件共享或者使用网络摄像头进行视频通话。

6. 网络安全：考虑在交换机上设置网络安全措施，如启用
MAC地址过滤、设置访问控制列表或者配置虚拟局域网（VLAN）等。

7. 管理交换机：根据具体的交换机型号，可能需要通过网页界面或者命令行界面进行交换机的管理和配置。

详细的管理方法可参考交换机的用户手册。

8. 维护和故障排除：定期检查交换机的运行状态，确保其正常运行。

如果出现问题，可以尝试重新启动交换机或者重置其设置。

通过上述步骤，您可以轻松使用和配置交换机，将多台设备连接到网络，并实现数据的快速和准确传输。

请注意，不同型号的交换机可能有不同的配置和管理方法，建议仔细阅读相关文档或咨询厂商获取更详细的使用指南。
