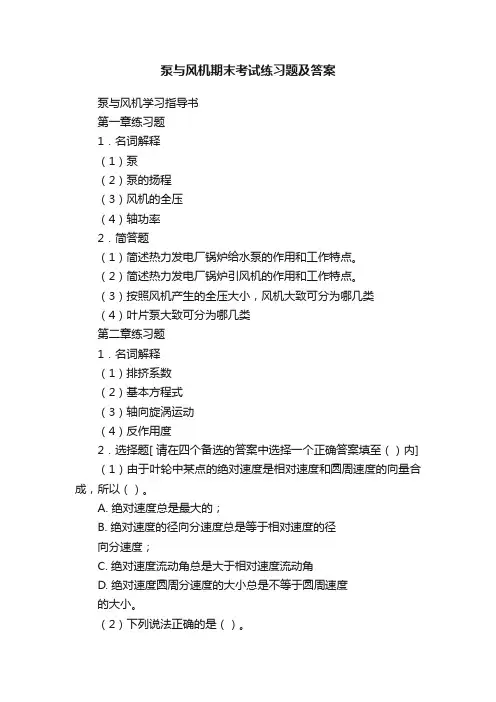

泵与风机期末考试练习题及答案

泵与风机学习指导书 第一章练习题 1． 名词解释 （1）泵（2）泵的扬程 （3）风机的全压（4）轴功率2． 简答题（1）简述热力发电厂锅炉给水泵的作用和工作特点。

（2）简述热力发电厂锅炉引风机的作用和工作特点。

（3）按照风机产生的全压大小，风机大致可分为哪几类 （4）叶片泵大致可分为哪几类 第二章练习题 1． 名词解释 （1）排挤系数 （2）基本方程式 （3）轴向旋涡运动（4）反作用度2． 选择题[请在四个备选的答案中选择一个正确答案填至（ ）内]（1）由于叶轮中某点的绝对速度是相对速度和圆周速度的向量合成，所以（ ）。

A. 绝对速度总是最大的； B. 绝对速度的径向分速度总是等于相对速度的径向分速度；C. 绝对速度流动角α总是大于相对速度流动角β；D. 绝对速度圆周分速度的大小总是不等于圆周速度的大小。

（2）下列说法正确的是（ ）。

A. 在其它条件不变的情况下，泵叶轮进口处预旋总是会导致叶轮扬程较低； B. 在其它条件不变的情况下，泵叶轮进口处预旋总是会导致901<α；C. 在其它条件不变的情况下，轴向旋涡运动总是会导致叶轮的理论扬程较低；D. 泵叶轮进口处的自由预旋总是会导致901<α。

（3）下列说法错误的是（ ）。

A. 滑移系数K 总是小于1；B. 叶片排挤系数Ψ总是大于1；C. 流动效率h η总是小于1；D. 有实际意义的叶轮，其反作用度τ总是小于1。

3． 简答题 （1）简述离心式泵与风机的工作原理。

（2）简述流体在离心式叶轮中的运动合成。

（3）在推导基本方程式时采用了哪些假设（4）有哪些方法可以提高叶轮的理论扬程（或理论全压）（5）叶轮进口预旋和轴向旋涡运动会对叶轮扬程（或全压）产生如何影响 （6）离心式泵与风机有哪几种叶片型式各有何优点（7）为什么离心泵都采用后弯式叶片（8）在其它条件不变的情况下，叶片出口安装角对叶轮扬程（或全压）有何影响 4． 计算题 （1）有一离心式水泵，其叶轮的外径D 2=22cm ，转速n=2980r/min ，叶轮出口安装角a 2β=45°，出口处的径向速度=∞r v 2s 。

设流体径向流入叶轮，试按比例画出出口速度三角形，并计算无限多叶片叶轮的理论扬程∞T H ，若滑移系数K=，叶轮流动效率h η=，叶轮的实际扬程为多少（2）某离心式风机的转速为1500r/min ，叶轮外径为600mm ，内径为480mm ，设叶轮有无限多叶片且叶片厚度为无限薄，叶片进、出口处的安装角分别为60°、120°，进、出口处空气的相对速度分别为25m/s 、22m/s ，空气密度为m 3。

①试计算叶轮的理论静压∞st p 、动压∞d p 和全压∞T p ；②试计算理论静压∞st p 、动压∞d p 占理论全压∞T p 的百分比； ③试计算叶轮的反作用度τ。

（3）某离心式风机的叶轮外径为800mm ，空气无预旋地流进叶轮，叶轮出口处的相对速度为16m/s ，叶片出口安装角为90°，叶轮的理论全压∞T p 为200mmH 2O ，进口空气密度为m 3。

试计算风机的转速。

（4）已知某离心泵在抽送密度为1000 kg/m 3的水时，其叶轮的理论扬程为30m 。

现用这台泵来抽送密度为700 kg/m 3的汽油，转速和理论体积流量都不变，问这时叶轮的理论扬程为多少（5）已知一台水泵进、出口标高相同，流量为25L/s ，泵出口水管的压力表读数为，进口水管的真空表读数为40kP a ，真空表与泵进口标高相同，压力表装在泵出口上方2m 的地方，进口水管和出口水管的半径分别为50mm 和40mm ，水的密度为1000 kg/m 3。

①试计算泵的扬程H ； ②已知吸水池和排水池的水面压力均为大气压，吸水管长度为5m ，局部阻力系数之和为∑1ξ=6；排水管长度为40m ，局部阻力系数之和为∑2ξ=12，吸水管和排水管的沿程阻力系数均取λ=。

试计算排水池的水面比吸水池的水面高多少（6）某离心风机的转速为1000r/min ，叶轮外径为500mm ，空气径向流入叶轮，空气密度为m 3，叶片出口安装角为120°，叶片出口处绝对速度的圆周分速度225.1u v u =∞。

①试计算叶轮的理论全压∞T p ；②如叶轮流量、转速、尺寸均不变，且空气仍径向流入叶轮，但将叶片出口安装角改为60°，问叶轮的理论全压∞T p 下降多少第三章练习题 5． 名词解释（1）有效功率 （2）圆盘摩擦损失 （3）容积效率 （4）泵与风机的性能曲线 （5）比例定律 （6）通用性能曲线 （7）无因次流量系数 （8）汽蚀现象（9）有效汽蚀余量6． 选择题[请在四个备选的答案中选择一个正确答案填至（ ）内]（1）泵与风机的（ ）大小不影响流量和扬程。

A.容积损失 B.机械损失 C.流动损失 D.冲击损失 （2）泵的（ ）不一定属于容积损失。

A.叶轮进口密封环处的泄漏 B.轴封处的泄漏 C.多级泵的级间泄漏 D.平衡盘处的泄漏 （3）对于一台后弯式离心风机，一般来说，当流量增大时（ ）。

A.全压和轴功率增大B.动压和轴功率增大C.效率和轴功率增大D.全压和效率增大（4）一般来说，随着比转速的增大（ ）。

A.圆盘摩擦损失和容积损失肯定较小 B. 圆盘摩擦损失和流动损失肯定较小 C.容积损失和流动损失肯定较大 D. 圆盘摩擦损失和容积损失肯定较大 7． 简答题 （1）降低中、低比转速泵与风机圆盘摩擦损失的主要措施有哪些 （2）为什么电厂循环水泵一般应选用具有陡降型的H q V -曲线（3）为什么当泵与风机的流量发生变化时，其比转速是不变的（4）为什么低比转速的泵与风机其效率不会高（5）热力发电厂的除氧器为什么总是布置在给水泵的上方 （6）为什么轴流泵发生汽蚀时其性能不会急剧下降8． 计算题（1）有一台双吸单级离心泵，设计工况为：转速n=1450r/min ，流量V q =340m 3/h ，扬程H=26m ，轴功率P=32kW（输送水的密度为1000kg/m 3）。

①已知该泵此时的容积效率为，机械效率为，求泵的流动效率h η；②求该泵的比转速s n 。

（2）有一叶轮外径为460mm 的离心风机，在转速为1450r/min 时，其流量为 m 3/s ，且已知此时空气径向流入叶轮，在叶轮出口处的相对速度为半径方向，空气密度为kg/m 3，设85.0/=∞T p p 。

试求风机的全压与有效功率。

（3）有一台离心风机，在某一工况时的参数为：转速1450r/min ，流量min ，全压1200P a ，进气密度为m 3；现有一工况与之相似，进气密度为m 3，全压为1200P a ，试计算后一工况的转速和流量。

（4）有一机号为№8的风机，进气密度为1kg/m 3，当转速为1450r/min ，流量为25200m 3/h 时，全压为1922P a ，效率为85％，试计算此时的流量系数V q 、压力系数p 和功率系数P 。

（5）某电厂装有一台循环水泵，从铭牌上查得该泵的流量为54000m 3/h ，进口直径为1900mm ，允许吸上真空高度为3m 。

该泵吸水面的压头为，最高吸水温度为35℃（饱和压头为）。

已知吸入管的阻力损失为，试计算该泵的允许几何安装高度。

（6）有一供水系统如图3－12所示，泵的几何安装高度为，吸水面的绝对压力为98100 P a ，水温为20℃，水的密度为1000kg/m 3，20℃水的饱和压头为。

图3－13给出了该泵的汽蚀性能曲线r V h q ∆-和吸水管的流道阻力特性曲线w V h q -。

试查图计算当流量大约增大到多少时泵正好开始发生汽蚀图3－12 计算题3－4－6附图1第四章练习题 1．选择题 （1）在图4－5所示的立式凝结水泵结构图中，选择一个正确的标注序号填入（ ）中。

（a ）（ ）是泵的进水口 （b ）（ ）是泵的出水口 （c ）（ ）是泵的首级叶轮 （d ）（ ）是泵的末级叶轮（e ）（ ）是泵轴 （f ）（ ）是泵的轴承图4－5 16NL －280型立式凝结水泵结构图（见教材p86 图4－10 注：应在原图中加上标注）（2）在下列热力发电厂的泵与风机序号中选择至少两个正确序号填入下面各题的（ ）中。

（a ）锅炉给水泵 （b ）汽轮机凝结水泵（c ）循环水泵（d ）送风机 （e ）引风机 （f ）排粉风机 （g ）烟气循环风机1）热力发电厂的泵与风机中（ ）可以采用轴流式； 2）热力发电厂的泵与风机中（ ）应注意防磨、防积灰和防腐蚀；3）热力发电厂的泵与风机中（ ）输送的是饱和热水，应采取防汽蚀措施。

1． 简答题（1） 简述电厂凝结水泵的作用、主要工作特点和结构特点。

（2） 简述锅炉引风机的作用、主要工作特点和结构特点。

（3） 离心泵产生轴向推力的原因主要有哪些 第五章练习题 1． 简答题 （1） 轴流式泵与风机与其它类型的泵与风机相比有何特点（2） 轴流式泵与风机的H q V -曲线（或p q V -曲线）与离心式的有何区别 （3） 轴流式泵与风机的P q V -曲线与离心式的有何区别由此说明这两种类型的泵与风机在启动和调节方法上有何区别 （4） 轴流式泵与风机有哪几种基本结构型式各种型式有何优点 （5） 在相同转速和叶轮尺寸下，为什么离心式叶轮的扬程（或全压）比轴流式的高得多 2． 计算题 （1） 有一单级轴流式水泵，当转速为375 r/min 时，在直径为980mm 处，水以4m/s 速度沿轴向流入叶轮，以2v = m/s的速度流出叶轮。

试计算泵的理论扬程∞T H 。

（2） 有一单级轴流式水泵，当转速为300 r/min ，在直径为530mm 处，水以s 速度沿轴向流入叶轮，在叶轮出口处，绝对速度的圆周分速度为 m/s 。

试计算进出口处的叶片安装角e 1β和e 2β。

附录 练习题参考答案 第 一 章 2．简答题 （3）按照风机产生的全压大小，风机大致可分为：通风机、鼓风机、压气机。

（4）叶片泵大致可分为：离心泵、轴流泵、混流泵和旋涡泵。

第 二 章2．选择题（1）B （2）C（3）B 3．简答题（1）答：离心式泵与风机在原动机带动下，叶轮发生旋转，流过泵与风机的流体在叶轮中叶片的作用下也产生旋转，流体获得的能量主要是来自旋转时产生的离心力的作用。

流体是轴向流入叶轮，径向流出叶轮。

（2）答：在离心式叶轮中，流体绝对运动是圆周运动和相对运动的合成，是一种复合运动。

描述圆周运动的速度称为圆周速度，符号为u ，其大小为60Dn π，方向为所在圆周的切线方向（指向旋转方）；描述相对运动的速度称为相对速度，符号为w ，由于流体在叶轮中的相对运动非常复杂，在叶轮有无限多叶片且叶片为无限薄的假设条件下，相对速度的方向为所在处叶片切线方向（指向叶轮出口），同一半径处相对速度大小相等，与叶轮流量和流道形状有关；描述绝对运动的速度称为绝对速度，符号为v ，其大小、方向是由圆周速度和相对速度的大小、方向共同决定。
