浙江远程电力电子在线作业答案
2016秋新版 浙大远程 电子技术基础 离线作业答案 第二篇 第1章习题(word文档良心出品)
第二篇 第1章习题题2.1.1 在图题2.1.1所示的差分放大电路中，设T 1、T 2管特性对称，已知β=60，r be =2 k Ω，其余参数如图中所示。
(1) 计算T 1、T 2管的静态集电极电流I CQ 和集电极电压V CQ ； (2) 求差模电压放大倍数vd A ；(3) 计算差模输入电阻R id 和输出电阻R o 。
图题 2.1.1答：（1）因恒流供电，所以，V V mA I CQ CQ 5,1=≈；（2）.75-=vd A ；（3）8=i R k Ω,10=O R k Ω; 题2.1.2 在图题2.1.2所示的差分放大电路中，设T 1、T 2管特性对称，β1=β2=100，V BE =0.7V ，且r bb ′=200Ω，其余参数如图中所示。
(1) 计算T 1、T 2管的静态电流I C1Q 、I C2Q 和静态电压V CE1Q 、V CE2Q ； (2) 计算差模电压放大倍数iovd V V A =；(3) 若v I =20sin ωt m V ，写出v O 的波形表达式。
图题 2.1.2答：这是一个单入/单出差分放大电路。
（1）静态计算和双入/双出相同，输入静态为零时：因为V E =-0。
7后可求得：V V V V V V mA I I OQ Q CE Q CE Q C Q C 58.2,28.3,7.12,57.02121====；（2）1.52.=vd A ；（3）)sin 04.158.2(t v o ω+=V 。
题2.1.3 在图题2.1.3所示的差分放大电路中，设T 1、T 2管特性对称，β1=β2=100，V BE =0.7V ，且r bb ′=200Ω，其余参数如图中所示。
(1) 计算T 1、T 2管的静态电流I CQ 和静态电压V CEQ 。
若将R c1短路，其它参数不变，则T 1、T 2管的静态电流和电压如何变化？(2) 计算差模输入电阻R id 。
当从单端（c 2）输出时的差模电压放大倍数2vd A &=?； (3) 当两输入端加入共模信号时，求共模电压放大倍数2vc A &和共模抑制比K CMR ； (4) 当v I1=105 mV ，v I2=95 mV 时，则T 2管集电极电压v C2是多少？e 点电压v E 是多少？图题 2.1.3答：(1) 求静态工作点：mA 56.0102101/107122)1/(1=⨯+-=+β+-=e b BE EE CQ R R V V IV 7.07.01010056.01-≈-⨯-=--=BE b BQ E V R I V V 1.77.01056.012=+⨯-=--=E c CQ CC CEQ V R I V V若将R c1短路，则mA 56.021==Q C Q C I I （不变） V 7.127.0121=+=-=E CC Q CE V V VV 1.77.01056.0122=+⨯-=--=E c CQ CC Q CE V R I V V （不变）(2) 计算差模输入电阻和差模电压放大倍数：Ω=⨯+=β++=k 9.456.026101200)1('EQ T bb be I V r r Ω=+⨯=+=k 8.29)9.410(2)(2be b id r R R5.338.2910100)(22.=⨯=+=be b cd r R R A β(3) 求共模电压放大倍数和共模抑制比：5.0201019.410101002)1(2.-=⨯++⨯-=+++-=e be b c c R r R R A ββ675.05.332.2.===c d CMR A A K （即36.5dB ） (4) 当v I1=105 mV ，v I2=95 mV 时，mV 109510521=-=-=I I Id v v vmV 100295105221=+=+=I I Ic v v v m V 285100)5.0(105.332.2.2=⨯-+⨯=⋅+⋅=∆Ic c Id d O v A v A v所以，V O2相对于静态值增加了285 mV 。
浙江大学远程教育 电力电子技术必做习题答案
浙江大学远程教育电力电子技术必做习题答案电力电子技术必做习题解答第1章1. 1(把一个晶闸管与灯泡串联，加上交流电压，如图1-37所示问:(1)开关S闭合前灯泡亮不亮,(2)开关S闭合后灯泡亮不亮,(3)开关S闭合一段时间后再打开，断开开关后灯泡亮不亮,原因是什么,答:(1)不亮;(2)亮;(3)不亮，出现电压负半周后晶闸管关断。
2. 2(在夏天工作正常的晶闸管装置到冬天变得不可靠，可能是什么现象和原因,冬天工作正常到夏天变得不可靠又可能是什么现象和原因,答:晶闸管的门极参数I、U受温度影响，温度升高时，两者会降低，温度升高时，GTGT两者会升高，故会引起题中所述现象。
3(型号为KP100-3，维持电流I,4mA的晶闸管，使用在如图1-38电路中是否合理,H(a) (b) (c)图 1-38 习题5图3.答:(1)100Id,,0.002A,2mA,IH,4mA350，10故不能维持导通(2)220I2,,15.56...Id,I2/1.57,9.9A,IH102而 UTM,2202,311V,UR故不能正常工作(3)I=150/1=150A>I dHI=I=150A<1.57×100=157A Td故能正常工作4(什么是IGBT的擎住现象,使用中如何避免,答:IGBT由于寄生晶闸管的影响，可能是集电极电流过大(静态擎住效应)，也可能是du/dt过大(动态擎住效应)，会产生不可控的擎住效应。
实际应用中应使IGBT的漏极ce电流不超过额定电流，或增加控制极上所接电阻R的数值，减小关断时的du/dt，以避免Gce出现擎住现象。
第2章1(出图2-57中?,?各保护元件及VD、,的名称及作用。
(LJ为过流继电器) Fd图2-57 三相桥式整流电路的保护 1.答:(1)交流进线电抗器限流、限du/dt和di/dt(2)压敏电阻过压保护(3)交流侧阻容保护过压保护(4)桥臂电感限du/dt (由元件换流引起)、di/dt(5)快熔过流保护(6)过压保护电容限制关断过电压对元件的损害(7)抑振电阻防止L、C振荡，限制电容放电电流(8)直流侧压敏电阻直流侧过压保护(9)过流继电器过流时，继电器开路，保护主电路(10)VD续流二极管为负载电路提供通路，过压保护 F(11)L平波电抗器防止直流电流波动(断流) d2(GTR、IGBT等过流保护中，为何要采用检测集射极电压作为保护基准, 答:检测集射极电压U作为过流保护原则，在相同的相对测量误差下，工作点的移动最少，结果较准确 ce3(GTR、P-MOSFET、IGBT吸收电路的基本结构如何,其减少被保护器件开关损耗的机理如何,答:缓冲电路的功能包括抑制和吸收二个方面。
浙大远程教育《电路原理》课程作业三 答案
第三章3-1、在题图3-1所示电路中，已知：264,2S S U V I A ==， 153410,20,R R R R ==Ω==Ω试用叠加定理求支路电流3I 。
I S63-2、在题图3-2所示电路中，已知：S I ＝1A ，12E E ==9V ，R=6Ω，试用叠加定理求各支路电流。
题图3-2题图3-13-3、在题图3-3所示电路中，已知：6S I ＝2A ，520S U V =，123410,20,40,R R R R =Ω==Ω=Ω 试用叠加定理求电压1U 的值。
3-4、 题图3-4所示电路方框内为任意线性有源电路。
已知S U ＝5V ，S I ＝1A ，U=15V ，若将S U 极性反一下，则U=25V ；若将S U 极性和S I 的方向都反一下，则U=5V ，，试问若将S I 的方向反一下，U 为多少？3-5、在题图3－5所示电路中，P 为无独立源的电阻网络（可以含受控源），设E S ＝1V 、I S ＝0A,，测量得I=4A 。
问E S ＝3V 、I S ＝0A 时，I 为多少？题图3-4Us 53-6、题图3－6所示电路中，A 为线性有源网络，I 1＝2A ，I 2=1/3A ，当R 增加10Ω时，I 1＝1.5A ，I 2=0.5A ，求当R 减少10Ω时，1I 、2I 为多少？3-7、题图3－7所示电路中，已知1E =10V ，2E =7V ，3E =4V ，1R ＝5Ω，2R =7Ω，3R =20Ω，4R =42Ω，5R ＝2Ω，试求它的戴维南等效电路。
题图3－5题图3－63-8、题图3－8所示电路中，已知1R ＝40Ω，2R =8Ω, 3R =3Ω，4R =16Ω，S I ＝1000mA ，R 任意变化，试问：⑴R 为多少时，在R 上消耗的功率最大？max P ＝？ ⑵R 为多少时，通过它的电流最大？max I ＝？ ⑶R 为多少时，其上的电压为最大？max U ＝？3-9、电路如题图3－9所示，A 为有源一端口网络，已知1S U ＝10V ，1R =2Ω，2R =4Ω，当开关k 打开时，电流20I =，当开关k 闭合时，电流38I =A ，求出有源一端口网络A 的戴维南等效电路。

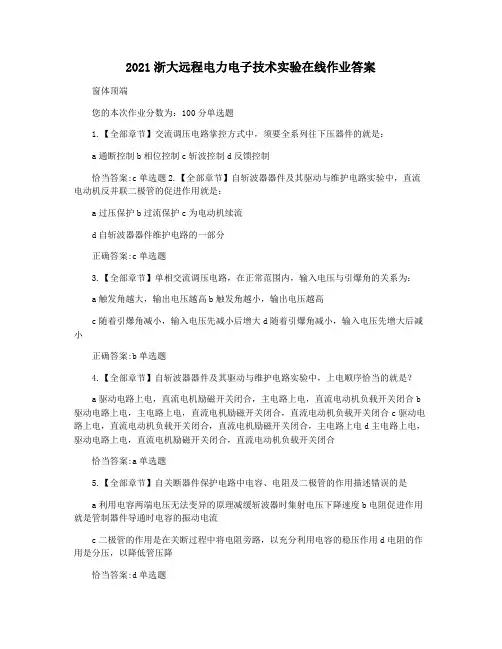

2021浙大远程电力电子技术实验在线作业答案
2021浙大远程电力电子技术实验在线作业答案窗体顶端您的本次作业分数为：100分单选题1.【全部章节】交流调压电路掌控方式中，须要全系列往下压器件的就是：a通断控制b相位控制c斩波控制d反馈控制恰当答案:c单选题2.【全部章节】自斩波器器件及其驱动与维护电路实验中，直流电动机反并联二极管的促进作用就是：a过压保护b过流保护c为电动机续流d自斩波器器件维护电路的一部分正确答案:c单选题3.【全部章节】单相交流调压电路，在正常范围内，输入电压与引爆角的关系为：a触发角越大，输出电压越高b触发角越小，输出电压越高c随着引爆角减小，输入电压先减小后增大d随着引爆角减小，输入电压先增大后减小正确答案:b单选题4.【全部章节】自斩波器器件及其驱动与维护电路实验中，上电顺序恰当的就是？a驱动电路上电，直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭合b 驱动电路上电，主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合c驱动电路上电，直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上电d主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合恰当答案:a单选题5.【全部章节】自关断器件保护电路中电容、电阻及二极管的作用描述错误的是a利用电容两端电压无法变异的原理减缓斩波器时集射电压下降速度b电阻促进作用就是管制器件导通时电容的振动电流c二极管的作用是在关断过程中将电阻旁路，以充分利用电容的稳压作用d电阻的作用是分压，以降低管压降恰当答案:d单选题6.【全部章节】三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？a30°b60°c90°d120°正确答案:c单选题7.【全部章节】单相桥式半往下压整流电路实验中，能用双踪示波器同时观测引爆电路与整流电路波形？为什么？a能b无法，因为示波器两个接收器地线必须连到等电位的边线上c无法，因为示波器量程无法观测整流电路波形d无法，因为示波器无法同时观测扰动与高压信号正确答案:b单选题8.【全部章节】关于单相桥式半往下压整流电路几种叙述，哪个就是错误的？a单相桥式半控整流电路电阻性负载时工作情况与全控电路相同b单相桥式半控整流电路只有一种主电路结构c单相桥式半控整流电路可能会出现失控现象d单相桥式半往下压整流电路可以接反电势功率正确答案:b单选题9.【全部章节】单相桥式半控整流电路实验中，触发电路g1、k1应当接到晶闸管什么位置？ag1接晶闸管门极，k1接晶闸管阴极bg1接晶闸管阴极，k1接晶闸管门极cg1接晶闸管门极，k1接晶闸管阳极dg1接晶闸管阳极，k1接晶闸管门极正确答案:a单选题10.【全部章节】关于三相桥式全系列往下压整流电路的叙述，错误的就是？a可以采用宽度大于60°而小于120°的宽脉冲触发b可以采用间隔60°的双窄脉冲触发c自然换流点是相电压过零点d自然换流点是相电压交点恰当答案:c单选题11.【全部章节】关于锯齿波同步移相触发器描述错误的是a多个触发器联手采用可以提供更多间隔60°的双窄脉冲b可以提供更多弱引爆脉冲c有同步检测环节，用于保证触发电路与主电路的同步d移相范围为30°到150°恰当答案:d单选题12.【全部章节】关于单相交流调压电路的描述，正确的是：a单相交流调压电路能发生改变频率，也能够发生改变电压大小b单相交流调压电路无法发生改变频率，也无法发生改变电压大小c单相交流调压电路能够发生改变频率，无法发生改变电压大小d单相交流调压电路不能改变频率，但可以改变电压大小恰当答案:d单选题13.【全部章节】锯齿波同步移相触发电路实验中，调节pr1电位器减小，触发脉冲相位如何变化？a引爆角维持不变b引爆角减小c引爆角增大d引爆角变化不确认正确答案:b单选题14.【全部章节】三相桥式全系列往下压整流电路实验中，如何推论引爆角的大小？a可以通过观察触发脉冲判断b可以通过观察电源电压判断c可以通过观察晶闸管两端电压波形去推论d可以通过观察功率电流去推论正确答案:c单选题15.【全部章节】锯齿波同步安远二者引爆电路实验中，3号点电压与5号点电压叙述恰当的就是？a3号点电压与5号点电压波形相同b3号点电压下降并使vt1导通时，5号点电压发生上升沿c发生上升沿后，5号点电压不能再次下降dvt1导通时，3号点电压持续上升正确答案:b单选题16.【全部章节】锯齿波同步安远二者引爆电路中，锯齿波宽度与2号点电压波形的关系就是？a锯齿波宽度与2号点电压波形等宽b锯齿波宽度与2号点电压波形无关c锯齿波宽度与2号点电压波形宽度成反比d锯齿波宽度与2号点电压波形宽度之和为360°恰当答案:a单选题17.【全部章节】关于逆变角的说法，错误的是a低电压角与整流角之和为180°b电路工作在整流状态时，逆变角大于零，小于90°c电路工作在逆变状态时，逆变角大于零，小于90°d逆变角不能等于零恰当答案:b单选题18.【全部章节】用于观察管压降、负载电压等波形的实验设备是a三相芯式变压器b滑线变阻器c示波器d异步电机正确答案:c单选题19.【全部章节】锯齿波同步安远二者引爆电路实验中，调节以下哪个参数无法发生改变引爆角的大小？a调节电位器pr1b调节电压uctc调节电位器pr2d改变电容c2大小恰当答案:d单选题20.【全部章节】关于逆变产生的条件，错误的是a存有一个能够并使电能滑液的直流电势b电势极性应与晶闸管元件单向导电方向一致c电势的大小稍小于变流电路的直流平均电压。
2017浙大远程电力电子技术实验在线作业答案
2017浙大远程电力电子技术实验在线作业答案窗体顶端您的本次作业分数为：100分单选题1.【全部章节】交流调压电路控制方式中，需要全控器件的是：A 通断控制B 相位控制C 斩波控制D 反馈控制正确答案:C 单选题 2.【全部章节】自关断器件及其驱动与保护电路实验中，直流电动机反并联二极管的作用是： A 过压保护 B 过流保护 C 为电动机续流D 自关断器件保护电路的一部分正确答案:C 单选题3.【全部章节】单相交流调压电路，在正常范围内，输出电压与触发角的关系为：A 触发角越大，输出电压越高B 触发角越小，输出电压越高C 随着触发角增大，输出电压先增大后减小D 随着触发角增大，输出电压先减小后增大正确答案:B 单选题4.【全部章节】自关断器件及其驱动与保护电路实验中，上电顺序正确的是？A 驱动电路上电，直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭合B 驱动电路上电，主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合C 驱动电路上电，直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上电D 主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合正确答案:A 单选题5.【全部章节】自关断器件保护电路中电容、电阻及二极管的作用描述错误的是A 利用电容两端电压不能突变的原理延缓关断时集射电压上升速度B 电阻作用是限制器件导通时电容的放电电流C 二极管的作用是在关断过程中将电阻旁路，以充分利用电容的稳压作用D 电阻的作用是分压，以降低管压降正确答案:D 单选题6.【全部章节】三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？A 30°B 60°C 90°D 120°正确答案:C 单选题7.【全部章节】单相桥式半控整流电路实验中，能够用双踪示波器同时观察触发电路与整流电路波形？为什么？A 能B 不能，因为示波器两个探头地线必须接在等电位的位置上C 不能，因为示波器量程不足以观察整流电路波形D 不能，因为示波器无法同时观察低压与高压信号正确答案:B 单选题8.【全部章节】关于单相桥式半控整流电路几种描述，哪个是错误的？A 单相桥式半控整流电路电阻性负载时工作情况与全控电路相同B 单相桥式半控整流电路只有一种主电路结构C 单相桥式半控整流电路可能会出现失控现象D 单相桥式半控整流电路可以接反电势负载正确答案:B 单选题 9.【全部章节】单相桥式半控整流电路实验中，触发电路G1、K1应当接到晶闸管什么位置？A G1接晶闸管门极，K1接晶闸管阴极B G1接晶闸管阴极，K1接晶闸管门极C G1接晶闸管门极，K1接晶闸管阳极D G1接晶闸管阳极，K1接晶闸管门极正确答案:A 单选题10.【全部章节】关于三相桥式全控整流电路的描述，错误的是？A 可以采用宽度大于60°而小于120°的宽脉冲触发B 可以采用间隔60°的双窄脉冲触发C 自然换流点是相电压过零点D 自然换流点是相电压交点正确答案:C 单选题11.【全部章节】关于锯齿波同步移相触发器描述错误的是A 多个触发器联合使用可以提供间隔60°的双窄脉冲B 可以提供强触发脉冲C 有同步检测环节，用于保证触发电路与主电路的同步D 移相范围为30°到150°正确答案:D 单选题12.【全部章节】关于单相交流调压电路的描述，正确的是：A 单相交流调压电路能够改变频率，也能改变电压大小B 单相交流调压电路不能改变频率，也不能改变电压大小C 单相交流调压电路能改变频率，不能改变电压大小D 单相交流调压电路不能改变频率，但可以改变电压大小正确答案:D 单选题13.【全部章节】锯齿波同步移相触发电路实验中，调节PR1电位器减小，触发脉冲相位如何变化？A 触发角不变B 触发角增大C 触发角减小D 触发角变化不确定正确答案:B 单选题14.【全部章节】三相桥式全控整流电路实验中，如何判断触发角的大小？A 可以通过观察触发脉冲判断B 可以通过观察电源电压判断C 可以通过观察晶闸管两端电压波形来判断D 可以通过观察负载电流来判断正确答案:C 单选题15.【全部章节】锯齿波同步移相触发电路实验中，3号点电压与5号点电压描述正确的是？A 3号点电压与5号点电压波形相同B 3号点电压上升使VT1导通时，5号点电压出现下降沿C 出现下降沿后，5号点电压不会再次上升D VT1导通时，3号点电压持续上升正确答案:B 单选题16.【全部章节】锯齿波同步移相触发电路中，锯齿波宽度与2号点电压波形的关系是？A 锯齿波宽度与2号点电压波形等宽B 锯齿波宽度与2号点电压波形无关C 锯齿波宽度与2号点电压波形宽度成反比D 锯齿波宽度与2号点电压波形宽度之和为360°正确答案:A 单选题17.【全部章节】关于逆变角的说法，错误的是A 逆变角与整流角之和为180°B 电路工作在整流状态时，逆变角大于零，小于90° C电路工作在逆变状态时，逆变角大于零，小于90° D 逆变角不能等于零正确答案:B 单选题18.【全部章节】用于观察管压降、负载电压等波形的实验设备是A 三相芯式变压器B 滑线变阻器C 示波器D 异步电机正确答案:C 单选题19.【全部章节】锯齿波同步移相触发电路实验中，调节下列哪个参数不能改变触发角的大小？A 调节电位器PR1B 调节电压UctC 调节电位器PR2D 改变电容C2大小正确答案:D 单选题20.【全部章节】关于逆变产生的条件，错误的是A 有一个能使电能倒流的直流电势B 电势极性应与晶闸管元件单向导电方向一致C 电势的大小稍小于变流电路的直流平均电压窗体顶端您的本次作业分数为：100分单选题1.【全部章节】交流调压电路控制方式中，需要全控器件的是：A 通断控制B 相位控制C 斩波控制D 反馈控制正确答案:C 单选题 2.【全部章节】自关断器件及其驱动与保护电路实验中，直流电动机反并联二极管的作用是： A 过压保护 B 过流保护 C 为电动机续流D 自关断器件保护电路的一部分正确答案:C 单选题3.【全部章节】单相交流调压电路，在正常范围内，输出电压与触发角的关系为：A 触发角越大，输出电压越高B 触发角越小，输出电压越高C 随着触发角增大，输出电压先增大后减小D 随着触发角增大，输出电压先减小后增大正确答案:B 单选题4.【全部章节】自关断器件及其驱动与保护电路实验中，上电顺序正确的是？A 驱动电路上电，直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭合B 驱动电路上电，主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合C 驱动电路上电，直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上电D 主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合正确答案:A 单选题5.【全部章节】自关断器件保护电路中电容、电阻及二极管的作用描述错误的是A 利用电容两端电压不能突变的原理延缓关断时集射电压上升速度B 电阻作用是限制器件导通时电容的放电电流C 二极管的作用是在关断过程中将电阻旁路，以充分利用电容的稳压作用D 电阻的作用是分压，以降低管压降正确答案:D 单选题6.【全部章节】三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？A 30°B 60°C 90°D 120°正确答案:C 单选题7.【全部章节】单相桥式半控整流电路实验中，能够用双踪示波器同时观察触发电路与整流电路波形？为什么？A 能B 不能，因为示波器两个探头地线必须接在等电位的位置上C 不能，因为示波器量程不足以观察整流电路波形D 不能，因为示波器无法同时观察低压与高压信号正确答案:B 单选题8.【全部章节】关于单相桥式半控整流电路几种描述，哪个是错误的？A 单相桥式半控整流电路电阻性负载时工作情况与全控电路相同B 单相桥式半控整流电路只有一种主电路结构C 单相桥式半控整流电路可能会出现失控现象D 单相桥式半控整流电路可以接反电势负载正确答案:B 单选题 9.【全部章节】单相桥式半控整流电路实验中，触发电路G1、K1应当接到晶闸管什么位置？A G1接晶闸管门极，K1接晶闸管阴极B G1接晶闸管阴极，K1接晶闸管门极C G1接晶闸管门极，K1接晶闸管阳极D G1接晶闸管阳极，K1接晶闸管门极正确答案:A 单选题10.【全部章节】关于三相桥式全控整流电路的描述，错误的是？A 可以采用宽度大于60°而小于120°的宽脉冲触发B 可以采用间隔60°的双窄脉冲触发C 自然换流点是相电压过零点D 自然换流点是相电压交点正确答案:C 单选题11.【全部章节】关于锯齿波同步移相触发器描述错误的是A 多个触发器联合使用可以提供间隔60°的双窄脉冲B 可以提供强触发脉冲C 有同步检测环节，用于保证触发电路与主电路的同步D 移相范围为30°到150°正确答案:D 单选题12.【全部章节】关于单相交流调压电路的描述，正确的是：A 单相交流调压电路能够改变频率，也能改变电压大小B 单相交流调压电路不能改变频率，也不能改变电压大小C 单相交流调压电路能改变频率，不能改变电压大小D 单相交流调压电路不能改变频率，但可以改变电压大小正确答案:D 单选题13.【全部章节】锯齿波同步移相触发电路实验中，调节PR1电位器减小，触发脉冲相位如何变化？A 触发角不变B 触发角增大C 触发角减小D 触发角变化不确定正确答案:B 单选题14.【全部章节】三相桥式全控整流电路实验中，如何判断触发角的大小？A 可以通过观察触发脉冲判断B 可以通过观察电源电压判断C 可以通过观察晶闸管两端电压波形来判断D 可以通过观察负载电流来判断正确答案:C 单选题15.【全部章节】锯齿波同步移相触发电路实验中，3号点电压与5号点电压描述正确的是？A 3号点电压与5号点电压波形相同B 3号点电压上升使VT1导通时，5号点电压出现下降沿C 出现下降沿后，5号点电压不会再次上升D VT1导通时，3号点电压持续上升正确答案:B 单选题16.【全部章节】锯齿波同步移相触发电路中，锯齿波宽度与2号点电压波形的关系是？A 锯齿波宽度与2号点电压波形等宽B 锯齿波宽度与2号点电压波形无关C 锯齿波宽度与2号点电压波形宽度成反比D 锯齿波宽度与2号点电压波形宽度之和为360°正确答案:A 单选题17.【全部章节】关于逆变角的说法，错误的是A 逆变角与整流角之和为180°B 电路工作在整流状态时，逆变角大于零，小于90°C 电路工作在逆变状态时，逆变角大于零，小于90°D 逆变角不能等于零正确答案:B 单选题18.【全部章节】用于观察管压降、负载电压等波形的实验设备是A 三相芯式变压器B 滑线变阻器C 示波器D 异步电机正确答案:C 单选题19.【全部章节】锯齿波同步移相触发电路实验中，调节下列哪个参数不能改变触发角的大小？A 调节电位器PR1B 调节电压UctC 调节电位器PR2D 改变电容C2大小正确答案:D 单选题20.【全部章节】关于逆变产生的条件，错误的是A 有一个能使电能倒流的直流电势B 电势极性应与晶闸管元件单向导电方向一致C 电势的大小稍小于变流电路的直流平均电压。
浙大远程机电运动在线作业答案
您的本次作业分数为：100分单选题1.【全部章节】双闭环直流调速系统起动过程中，属于什么控制。
• A 开环• B 单闭环• C 双闭环• D 开环+限幅•单选题2.【全部章节】按电压与频率协调控制的实现方式区分,交—直—交变频器的结构形式有。
• A 可控整流器调压+逆变器变频• B 不控整流器整流+斩波器调压+逆变器变频• C 不控整流器整流+PWM逆变器调压/变频• D 以上全部•3.【全部章节】调节什么可实现逆变器输出电压大小的调节。
• A 正弦调制波的频率• B 三角载波的频率• C 正弦调制波的幅值• D 三角载波的幅值•单选题4.【全部章节】双闭环晶闸管—直流电动机不可逆调速系统中，如果要改变转速，应调节什么参数？• A 速度给定• B 速度调节器输出限幅• C 速度调节器参数• D 电流调节器参数•5.【全部章节】双闭环晶闸管━直流电动机调速系统中，两调节器均为哪型调节器？• A P• B PI• C PID• D PD•单选题6.【全部章节】恒____/频率比控制时, 异步电机变频调速控制系统机械特性为一直线；不同频率下，为一族平行线——并激直流电机特性。
• A 转子电势• B 定子电压• C 气隙电势• D 转子电压单选题7.【全部章节】调节什么可实现逆变器输出频率的调节。
• A 正弦调制波的频率• B 三角载波的频率• C 正弦调制波的幅值• D 三角载波的幅值•单选题8.【全部章节】双闭环晶闸管━直流电动机调速系统中，调速系统能实现快速动态调节是由于节器具有什么功能?• A 比例• B 积分• C 微分• D 限幅单选题9.【全部章节】在设计及选用电压源型变流器供电时，因变频器输出____谐波含量确定，要设计或选用漏抗____的电机来限制谐波____的产生恶果。
• A 电压；大；电流• B 电压；小；电流• C 电流；大；电压• D 电流；小；电压•单选题10.【全部章节】双闭环晶闸管—直流电动机不可逆调速系统中，如要控制系统的起动电流、确保系统运行安全，应调节什么参数？• A 速度给定• B 速度调节器输出限幅• C 速度调节器参数• D 电流调节器参数单选题11.【全部章节】在设计及选用电流源型变流器供电时，因变频器输出____谐波含量确定，要设计或选用漏抗____的电机来限制谐波____的产生及恶果。
浙大远程机电运动控制系统作业必做答案完整版
浙大远程机电运动控制系统作业必做答案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】机电运动控制系统(习题集)必做作业1.直流电机有哪些调速方法根据其速度公式说明之, 并说明如何釆用电力电子手段实现。
答: 根据直流电机速度公式 φφe a a a e C I R U C E n -== , 有 (1) 电枢电压 U a 控制 － 调压调速 （向下调速）采用电力电子手段时，有晶闸管可控整流器供电和自关断器件H 型桥脉宽调制(PWM)供电等方式, 其损耗小，控制性能好。
(2) 磁场φ 控制 － 弱磁（向上调速）,采用电力电子手段时，有晶闸管可控整流器供电励磁控制。
(3)由于运行损耗大、效率低, 一般不再釆用串 R a 调速。
2. 画出双闭环晶闸管—直流电动机不可逆调速系统电原理图（非方块图），须清楚表达两个闭环的关键元件，写出各部分名称，标注有关信号量；指出两闭环连接上的特点及相互关系。
答:双闭环晶闸管—直流电动机不可逆调速系统电原理图如下：两闭环连接上的关系是速度调节器的输出作为电流调节器的输入，这就使得该系统具有由速度调节器的输出限幅值确定了电流环的给定值，进而确定了系统的最大电流的特点。
3.分析双闭环晶闸管—直流电动机不可逆调速系统：(1) 如果要改变转速，应调节什么参数为什么(2) 如要控制系统的起动电流、确保系统运行安全，应调节什么参数为什么答: (1) 改变转速时只能改变速度调节器的输入u g ，因为它是速度环的指令信号。
改变速度调节器的参数对稳态速度无调节作用，仅会影响动态响应速度快慢。
(2) 要控制系统的起动电流、确保系统运行安全，应调节速度调节器的输出限幅值。
因为速度调节器的输出限幅值确定了电流环的给定值，进而确定了系统的最大电流。
4. 填空 : 双闭环晶闸管━直流电动机调速系统中，内环为＿电流＿环，外环为＿速度＿环，其连接关系是：＿速度调节器＿的输出作为＿电流调节器＿的输入，因此外环调节器的输出限幅值应按＿调速系统允许最大电流＿ 来整定；内环调节器的输出限幅值应按＿可控整流器晶闸管最大、最小移相触发角＿来整定。
浙大远程电气电力工程在线作业答案
第01章】发电成本低、污染小，但受自然条件影响较大的是（）发电厂。
• A 核电厂• B 水电厂• C 凝汽式电厂• D 热电厂•单选题2.【第01章】既向用户供电，又向附近的用户供蒸汽或热水的是（）。
• A 热电厂• B 水电厂• C 凝汽式电厂• D 核电厂•判断题3.【第01章】电网中存在着不同类型的用户，因此频率质量的要求因用户而异。
•正确错误•判断题4.【第01章】电力系统中存在很多电压等级，不同地区都存在330kV和750kV两个电压等级。
•正确错误•单选题5.【第02章】没有灭弧装置，用来在切断电路时建立明显可见的空气绝缘间隙的设备是（）。
• A 隔离开关• B 断路器• C 保护间隙• D 避雷针•判断题6.【第02章】高压隔离开关一般用于切断负荷电流或短路电流。
•正确错误•判断题7.【第02章】电弧能否熄灭，只取决于弧隙电压恢复速度。
•正确错误•判断题8.【第02章】直接参与生产、输送和分配电能的电气设备称为一次设备。
•正确错误判断题9.【第03章】单元接线和桥形接线属于有汇流母线形式。
•正确错误•判断题10.【第03章】旁路母线在一定时候可以起主母线的作用。
•正确错误•判断题11.【第04章】火电厂的高压厂用母线一般都采用“按炉分段”的接线原则。
•正确错误•12.【第05章】户内配电装置表达图中，（）图可以不按比例绘制。
• A 平面图• B 部署图• C 断面图• D 配置图•判断题13.【第06章】距离保护是利用电压和电流间的相位关系作为故障及其方向的判据。
•正确错误•判断题14.【第06章】继电保护必须满足选择性、快速性、灵敏性和经济性四个基本要求。
•正确错误•单选题15.【第07章】功率方向继电器采用90度接线时，接入A相的电压为（）。
• A UAN• B UAB• C UBC• D UAC•判断题16.【第07章】电流保护通常包括三段，其中电流Ⅱ段为定时限的过电流保护。
16秋浙大《电力电子技术》在线作业
12. 下列不是交流调压电路的控制方式的是（）
A. 通断控制
B. 相位控制
C. 斩波控制
D. 脉宽控制
正确答案：
13. 下列不属于电压控制型开关器件的是（）。
A. MCT
B. SIT
C. GTO
D. IGCT
正确答案：
14. 交流调压电路用于变压器类负载时，如果正、负半周波形不对称时会导致什么后果？（）
A. 12脉波
B. 18脉波
C. 24脉波
D. 32脉波
正确答案：
3. （）斩波器是Buck变换器的扩展。
A. 桥式可逆斩波器
B. Boost-Buck
C. Cuk
D. 复合斩波
正确答案：
4. 关于电压型逆变器不正确的是（）
A. 近似正弦波，有较大谐波分量
B. 不需要续流二极管
二、判断题（共 30 道试题，共 60 分。）
1. 功率场效应晶体管由于MOSFET电流容量小，耐压低，一般只适合小功率的电力电子装置。
A. 错误
B. 正确
正确答案：
2. GTR的热容量很小，过电流能力很低，可用快速熔断器保护。
A. 错误
B. 正确
正确答案：
3. 半控型器件通常也称为自关断器件。
A. 采用大电容做储能元件
B. 过电流保护困难
C. 主电路抗电流冲击强
D. 主电路较电压源型复杂
正确答案：
11. 下列不属于过电压保护的措施的是（）
A. 光敏电阻
B. 避雷器
C. 阻容电路
D. 整流阻容电路
电力电子作业答案及电力电子作业及答案
第二章习题答案2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者U AK >0且U GK >03. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
4. 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im , 试计算各波形的电流平均值I d1,I d2,I d3与电流有效值I 1，I 2，I 3解:a) Id1=Im 2717.0)122(2Im )(sin Im 214≈+∏=∏⎰∏∏t ω I1=Im 4767.021432Im )()sin (Im 2142≈∏+=∏⎰∏∏wt d t ϖ b) Id2=Im 5434.0)122(2Im )(sin Im 14=+=∏⎰∏∏wt d t ϖI2=Im 6741.021432Im 2)()sin (Im 142≈∏+=∏⎰∏∏wt d t ϖ c) Id3=⎰∏=∏20Im 41)(Im 21t d ω I3=Im 21)(Im 21202=∏⎰∏t d ω5. 上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流Id1、Id2、Id3各为多少?这时,相应的电流最大值Im1,Im2,Im3各为多少?解:额定电流I T(AV)=100A 的晶闸管,允许的电流有效值I=157A,由上题计算结果知 a) Im135.3294767.0≈≈IA, Id1≈0.2717Im1≈89.48Ab) Im2,90.2326741.0A I≈≈Id2A 56.1262Im 5434.0≈≈ c) Im3=2I=314 Id3=5.783Im 41=6. GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答:GTO 和普通晶阐管同为PNPN 结构,由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。
2016秋新版 浙大远程 电子技术基础 离线作业答案 第二篇 第5章习题剖析
第二篇 第5章习题题2.5.1 一双电源互补对称电路如图题2.5.1所示，设已知V CC =12V ，R L =16Ω，v I 为正弦波。
求：（1）在三极管的饱和压降V CES 可以忽略不计的条件下，负载上可能得到的最大输出功率P om =？（2）每个管子允许的管耗P CM 至少应为多少？ （3）每个管子的耐压｜V (BR)CEO ｜应大于多少？图题2.5.1解：(1) 负载上可能得到的最大输出电压幅度V om =12V(W 5.416212222=⨯==L om om R V P ) (2) (W)9.02.0(max)==om CM p P ∴CM P ≥0.9W (3) CEO BR V )(≥24V题2.5.2 在图题2.5.2 所示的OTL 功放电路中，设R L =8Ω，管子的饱和压降｜ＶCES ｜可以忽略不计。
若要求最大不失真输出功率（不考虑交越失真）为9W ，则电源电压V CC 至少应为多大？（已知v i 为正弦电压。
）图题2.5.2解：W 982)21(2)21(22(max)=⨯==CC L CC om V R V PV CC =24(V)∴电源电压V CC 至少24V题2.5.3 OTL 放大电路如图题2.5.3所示，设T 1、T 2特性完全对称，v i 为正弦电压，V CC =10V ，R L =16Ω。
试回答下列问题：（1）静态时，电容C 2两端的电压应是多少？调整哪个电阻能满足这一要求？ （2）动态时，若输出电压波形出现交越失真，应调整哪个电阻？如何调整？（3）若R 1=R 3=1.2k Ω，T 1、T 2管的β=50，｜V BE ｜=0.7V ，P CM =200mW ，假设D 1、D 2、R 2中任意一个开路，将会产生什么后果？图题2.5.3解：(1) 静态时，电容C 2两端的电压应为5V 。
调整R 1、R 3，可调整上、下两部分电路的对称性，从而使C 2两端电压为5V 。
浙大远程 电路原理 在线作业(答案)
电路原理在线作业1.【全部章节】无功补偿实验中，电路功率因数达到最高时，干路电流将会：A 最小B 最大C 无法判断2.【全部章节】若要观测电路中的电流响应曲线，通常会用示波器测量哪个波形来间接获得A UCB URC US3.【全部章节】一阶电路零状态响应的最终稳态值取决于：A 电阻值B 电容值C 电压源输出4.【全部章节】串联谐振实验中，当串联电路中的R由100Ω变化为1000Ω时，其谐振频率将会：A 增大B 减小C 不变5.【全部章节】无功补偿实验中，有位同学不慎将电流表串接在日光灯支路，那么实验过程中，其读数将：A 先减小后增大B 先增大后减小C 不变6.【全部章节】一阶暂态实验中，示波器的水平系统（时基）的比例刻度应选用：A 1秒/格B 500毫秒/格C 1毫秒/格D 1秒/格，500毫秒/格7.【全部章节】串联谐振实验中，判断电路是否出现串联谐振的实验方法有：A UL=UCB UR最小C UR与US同相8.【全部章节】容性负载时，测量的电路无功功率应为：A 正值B 负值C 无法判断9.【全部章节】相序指示电路实验中，灯泡较暗的一相应对应正序中的:A 第一相B 第二相C 第三相10.【全部章节】串联谐振实验中，当RLC串联电路中R=100Ω，L=40mH，C=0.1μF时，其谐振频率约为：A 1KHZB 2.5 KHZC 15 KHZ11.【全部章节】无功补偿实验中采取的无功补偿方法是：A 并联电容器法B 串联电容器法C 并联电感器法12.【全部章节】串联谐振实验中，当电路发生串联谐振时，电阻上的电压UR将会出现：A 最大值B 最小值C 无法判断13.【全部章节】串联谐振实验中，当串联电路中的R由100Ω变化为1000Ω时，电路的品质因数Q将会：A 增大B 减小C 不变14.【全部章节】无功补偿实验过程中，功率表的读数将随着并联电容的增大而：A 增大或不变B 只增大C 减小15.【全部章节】使用示波器观测直流激励下的电路响应时，所用通道的耦合方式应为：A 直流B 交流C 接地16.【全部章节】Y0形联结对称负载下，如果要测量单相功率，功率表的电压线圈应接A 相电压B 线电压C 相电流17.【全部章节】无功补偿实验过程中，消耗有功功率的电路元件不包括：A 日光灯管B 镇流器C 启辉器18.【全部章节】三相电路实验过程中，负载中的电容器所承受的最高电压大约在：A 有效值127VB 有效值220VC 有效值380V19.【全部章节】RC一阶电路的零输入响应就是我们通常所说的：A 电容放电过程B 电容充电过程C 以上均可20.【全部章节】Δ形联结对称负载下，如果要测量单相功率，功率表的电压线圈应接：A 相电压B 线电压C 相电流D 相电压和线电压21.【全部章节】串联谐振实验中，电路出现串联谐振时，电路中的电流大小将取决于：A 电感值B 电容值C 电阻值22.【全部章节】三相电路实验中使用的相序指示电路，要求三相负载连接成：A Y0联结B Y联结C Δ联结23.【全部章节】采用二瓦表法测量三相电路的总有功功率时，负载可以连接成：A Y0联结B Y联结C Δ联结D Y联结和Δ联结24.【全部章节】当把一阶电路的激励源由直流源换为交流源时，使用示波器通道的耦合方式应为：A 直流B 交流C 接地D 直流和交流25.【全部章节】无功补偿实验中，未进行补偿时，日光灯的功率因数约为：A 0.4B 0.8C 126.【全部章节】串联谐振实验，谐振曲线中，截止频率所对应的幅值应为峰值的：A 0.707倍B 1倍C 1.414倍27.【全部章节】串联谐振实验中，RLC串联电路的谐振频率不取决于：A 电感值B 电容值C 电阻值28.【全部章节】一阶暂态实验接线时，电解电容器不区分正负极。
电力电子作业及答案
1、设计图3.2(a)所示的Buck DC/DC 变换器。
电源电压Vs=147～220V ，额定负载电流11A ，最小负载电流1.1A ，开关频率20KHz 。
要求输出电压Vo=110V ；纹波小于1%。
要求最小负载时电感电流不断流。
计算输出滤波电感L 和电容C ，并选取开关管T 和二极管D 。
解：①滤波电感L ：v 1100≡v ，电流连续时M=D=sv v 0。
当s v =147v 时，D=110/147=0.75;当v 220=s v 时，D=110/220=0.5。
所以在工作范围内占空比D 在0.5~0.75之间变化。
要电流连续必须最小负载电流)1(20min D Lf V I I sOB o -=≥，应按最小的占空比5.0=D 确定实际运行中的临界负载电流)1(20D Lf V I sOB -=，即要求：H H D I f V L O s 25.11.110202)5.01(110)1(23min 0=⨯⨯⨯-⨯=-≥为确保最小负载电流、最小占空比时，电感电流连续，可选取mH L 5.1=。
②开关关Ｔ和二极管Ｄ的选择：由)93(-式。
电感电流脉动的最大峰－峰值L i ∆为：L i ∆＝A A D Lf V I I s L L 8.11020105.1)5.01(110)1(330min max =⨯⨯⨯-⨯=-=-- 所以：A A i I I L O L 9.11)2/8.111(21max max =+=∆+=A A i I I L O L 1.10)2/8.111(21max min =-=∆-=开关关Ｔ和二极管Ｄ通过的最大峰值电流都是A I L 9.11max =，开关管Ｔ承受的最大正向电压为v V s 220=，二极管Ｄ承受的最大反向电压也是v V s 220=。
若取电流过载安全系数为5.1倍，取过电压安全系数的2倍，则可选V A 500/20的MOSFET P -开关管和快恢复二极管。
浙大远程电力电子离线作业
浙江大学远程教育学院《电力电子技术》课程作业姓名：学号：年级：学习中心：—————————————————————————————第1章1．把一个晶闸管与灯泡串联，加上交流电压，如图1-37所示图1-37问：（1）开关S闭合前灯泡亮不亮？（2）开关S闭合后灯泡亮不亮？（3）开关S闭合一段时间后再打开，断开开关后灯泡亮不亮？原因是什么？解：（1）开关S闭合前，灯泡不亮。
（2）开关S闭合后，灯泡亮。
（3）灯泡不亮，因为晶闸管已关断。
2．在夏天工作正常的晶闸管装置到冬天变得不可靠，可能是什么现象和原因？冬天工作正常到夏天变得不可靠又可能是什么现象和原因？解：在夏天，晶闸管触发电路调试好后正常工作，但到冬天随着温度变化，U GT和I GT的数值增大。
所以原来调整好的触发电路数值已不够，则晶闸管装置变得不可靠。
在冬天，晶闸管触发电路调试好后正常工作，到了夏天随着温度变化，U GT和I GT数值变低了，收外界干扰，出现误导通，所以变得不可靠。
3．型号为KP100-3，维持电流I H＝4mA的晶闸管，使用在如图1-38电路中是否合理？为什么？（分析时不考虑电压、电流裕量）(a) (b) (c)图 1-38 习题5图解： （a ）mA I mA A I H d 42002.010501003=<==⨯=，,H d I I < 无法导通，不合理。
（b ）A I 20102002==H I A I I >==7.1257.1/2dVU TM 8.2822200==VV 3008.282<能正常工作（c ） H I A I >==1601/160d A Id I T 160==A A 15710057.1160=⨯>不能正常工作4．什么是IGBT 的擎住现象？使用中如何避免？ 解：（1）IGBT 的擎住效应有静态擎住和动态擎住静态擎住：IC 上升，Rbr 压降使NPN 通，经正反馈，寄生等效晶闸管通，IGBT栅极失去控制作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
您的本次作业分数为：100分单选题1.关于三相桥式全控整流电路的实验操作，描述正确的是：A 按照原理图接线，然后打开主电源，再检查晶闸管脉冲是否正常B 不能用示波器观察触发脉冲C 正常情况下，应有间隔均匀，相互间隔120°，幅度相同的双脉冲D 可以用示波器观察来检查相序是否正确正确答案:D单选题2.交流调压电路控制方式中，谐波含量最少的是：A 通断控制B 相位控制C 斩波控制D 反馈控制正确答案:C单选题3.锯齿波同步移相触发电路实验中，3号点电压与5号点电压描述正确的是？A 3号点电压与5号点电压波形相同B 3号点电压上升使VT1导通时，5号点电压出现下降沿C 出现下降沿后，5号点电压不会再次上升D VT1导通时，3号点电压持续上升正确答案:B单选题4.三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？A 30°B 60°C 90°D 120°单选题5.关于单相桥式半控整流电路直流侧电压ud波形描述正确的是？A ud会出现负值B ud是否出现负值由触发角大小决定C 电感性负载，触发脉冲丢失，则ud变为零D 电感性负载，触发脉冲丢失，则ud半周期为正弦，半周期为零。
正确答案:D单选题6.单相交流调压电路实验中，如何改变电阻电感性负载的阻抗角？A 改变单相交流调压电路的触发角B 改变输入电压源的频率C 改变负载电阻的大小D 改变输入电压的大小正确答案:C单选题7.用于观察管压降、负载电压等波形的实验设备是A 三相芯式变压器B 滑线变阻器C 示波器D 异步电机正确答案:C单选题8.关于逆变角的说法，错误的是A 逆变角与整流角之和为180°B 电路工作在整流状态时，逆变角大于零，小于90°C 电路工作在逆变状态时，逆变角大于零，小于90°D 逆变角不能等于零单选题9.三相桥式全控整流电路实验中，关于主电路三相电源的相序说法正确的是A 三相电源相序可以随意确定B 三相电源中，A相必须对应，B、C相可以随意确定C 三相电源中，B相必须对应，A、C相可以随意确定D 三相电源相序不可以随意确定正确答案:D单选题10.单相交流调压电路，在正常范围内，输出电压与触发角的关系为：A 触发角越大，输出电压越高B 触发角越小，输出电压越高C 随着触发角增大，输出电压先增大后减小D 随着触发角增大，输出电压先减小后增大正确答案:B单选题11.关于单相桥式半控整流电路几种描述，哪个是错误的？A 单相桥式半控整流电路电阻性负载时工作情况与全控电路相同B 单相桥式半控整流电路只有一种主电路结构C 单相桥式半控整流电路可能会出现失控现象D 单相桥式半控整流电路可以接反电势负载正确答案:B单选题12.锯齿波同步移相触发电路实验中，增大Uct，触发角如何变化？A 触发角不变B 触发角增大C 触发角减小D 触发角变化不确定单选题13.三相桥式全控整流电路实验中，负载电压出现过零点时触发角为多少度？A 30°B 60°C 90°D 120°正确答案:B单选题14.单相桥式半控整流电路中含有几个晶闸管，几个大功率二极管？A 1个晶闸管3个大功率二极管B 2个晶闸管2个大功率二极管C 3个晶闸管1个大功率二极管D 4个晶闸管，没有大功率二极管正确答案:B单选题15.锯齿波同步移相触发电路中，锯齿波宽度与2号点电压波形的关系是？A 锯齿波宽度与2号点电压波形等宽B 锯齿波宽度与2号点电压波形无关C 锯齿波宽度与2号点电压波形宽度成反比D 锯齿波宽度与2号点电压波形宽度之和为360°正确答案:A单选题16.交流调压电路控制方式中，需要全控器件的是：A 通断控制B 相位控制C 斩波控制D 反馈控制单选题17.关于单相交流调压电路的描述，正确的是：A 单相交流调压电路能够改变频率，也能改变电压大小B 单相交流调压电路不能改变频率，也不能改变电压大小C 单相交流调压电路能改变频率，不能改变电压大小D 单相交流调压电路不能改变频率，但可以改变电压大小正确答案:D单选题18.单相桥式半控整流电路实验中，控制角α增大，负载电压如何变化？A 先增大后减小B 先减小后增大C 逐渐减小D 逐渐增大正确答案:C单选题19.单相桥式半控整流电路实验中，触发电路G1、K1应当接到晶闸管什么位置？A G1接晶闸管门极，K1接晶闸管阴极B G1接晶闸管阴极，K1接晶闸管门极C G1接晶闸管门极，K1接晶闸管阳极D G1接晶闸管阳极，K1接晶闸管门极正确答案:A单选题20.关于锯齿波同步移相触发器描述错误的是A 多个触发器联合使用可以提供间隔60°的双窄脉冲B 可以提供强触发脉冲C 有同步检测环节，用于保证触发电路与主电路的同步D 移相范围为30°到150°单选题21.三相桥式全控整流电路电感性负载实验中，关于整流电压ud描述正确的是？A 一个周期内，整流电压ud由6个波头组成B 触发角为30°时，整流电压ud会出现瞬时值为零的点C 移相范围是60°D 触发角为60°时，整流电压ud平均值为零正确答案:A单选题22.关于单相交流调压电路的描述，正确的是：A 单相交流调压电路由两个晶闸管反并联组成B 单相交流调压电路由两个晶闸管同向并联组成C 单相交流调压电路由两个晶闸管反串联组成D 单相交流调压电路由两个晶闸管同向串联组成正确答案:A单选题23.三相桥式全控整流电路实验中，如何判断触发角的大小？A 可以通过观察触发脉冲判断B 可以通过观察电源电压判断C 可以通过观察晶闸管两端电压波形来判断D 可以通过观察负载电流来判断正确答案:C单选题24.自关断器件及其驱动与保护电路实验中，PWM信号占空比与直流电动机电枢电压及转速关系是？A 占空比越大，电枢电压越大，转速越小B 占空比越大，电枢电压越小，转速越大C 占空比越大，电枢电压越大，转速越大D 占空比越小，电枢电压越大，转速越大单选题25.锯齿波同步移相触发电路实验中，调节PR1电位器减小，触发脉冲相位如何变化？A 触发角不变B 触发角增大C 触发角减小D 触发角变化不确定正确答案:B单选题26.交流调压电路的控制方式不包括A 通断控制B 相位控制C 斩波控制D 反馈控制正确答案:D单选题27.自关断器件及其驱动与保护电路实验中，直流电动机反并联二极管的作用是：A 过压保护B 过流保护C 为电动机续流D 自关断器件保护电路的一部分正确答案:C单选题28.单相桥式半控整流电路实验中，能够用双踪示波器同时观察触发电路与整流电路波形？为什么？A 能B 不能，因为示波器两个探头地线必须接在等电位的位置上C 不能，因为示波器量程不足以观察整流电路波形D 不能，因为示波器无法同时观察低压与高压信号单选题29.自关断器件及其驱动与保护电路实验中，上电顺序正确的是？A 驱动电路上电，直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭合B 驱动电路上电，主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合C 驱动电路上电，直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上电D 主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合正确答案:A单选题30.关于“单管整流”现象的描述，错误的是A 输出电流为单向脉冲波，含有很大的直流分量B “单管整流”会危害电机、大电感性质的负载C 此时电路中只有一个晶闸管导通D 只在负载功率因数角小于触发角时出现正确答案:D单选题31.实验中交流调压电路采用的控制方式是A 通断控制B 相位控制C 斩波控制D 反馈控制正确答案:B单选题32.关于三相桥式全控整流电路的描述，错误的是？A 可以采用宽度大于60°而小于120°的宽脉冲触发B 可以采用间隔60°的双窄脉冲触发C 自然换流点是相电压过零点D 自然换流点是相电压交点单选题33.三相桥式全控整流及有源逆变电路实验中所用到的实验设备不包括：A 三相芯式变压器B 滑线变阻器C 示波器D 异步电机正确答案:D单选题34.自关断器件保护电路中电容、电阻及二极管的作用描述错误的是A 利用电容两端电压不能突变的原理延缓关断时集射电压上升速度B 电阻作用是限制器件导通时电容的放电电流C 二极管的作用是在关断过程中将电阻旁路，以充分利用电容的稳压作用D 电阻的作用是分压，以降低管压降正确答案:D单选题35.关于逆变产生的条件，错误的是A 有一个能使电能倒流的直流电势B 电势极性应与晶闸管元件单向导电方向一致C 电势的大小稍小于变流电路的直流平均电压D 变流电路直流侧应能产生负值的直流平均电压正确答案:C单选题36.锯齿波同步移相触发电路实验中，调节下列哪个参数不能改变触发角的大小？A 调节电位器PR1B 调节电压UctC 调节电位器PR2D 改变电容C2大小多选题37.IGBT对驱动电路的要求包括：A 充分陡的脉冲上升沿及下降沿B 足够大的驱动功率C 合适的正向驱动电压及反向偏压D 驱动电路最好与控制电路在电位上隔离正确答案:ABCD多选题38.单相桥式半控整流电路负载端反并联续流二极管的作用包括A 为电阻性负载续流B 避免可能发生的失控现象C 增大负载平均电压D 对负载进行电流保护正确答案:AB多选题39.三相桥式全控整流及有源逆变电路实验，从整流到逆变的过程中，如何防止过流？A 尽量调大负载电阻B 将触发角调到0°C 将触发角调至大于90°，接近120°的位置D 将触发角调至180°正确答案:AC多选题40.逆变颠覆的原因包括：A 触发脉冲丢失或延时B 晶闸管故障C 交流电源故障，如缺相或电源消失D 逆变角β过小正确答案:ABCD多选题41.电阻性负载时，单相桥式半控整流电路在什么情况下会发生失控现象？A 触发脉冲丢失B 触发角突然增大至180°C 负载端反并联续流二极管D 触发角突然增大至90°正确答案:AB加入错题集关闭窗体底端11。
