GPS天线安装规范

GPS天线安装规范

1.1 GPS天线的安装

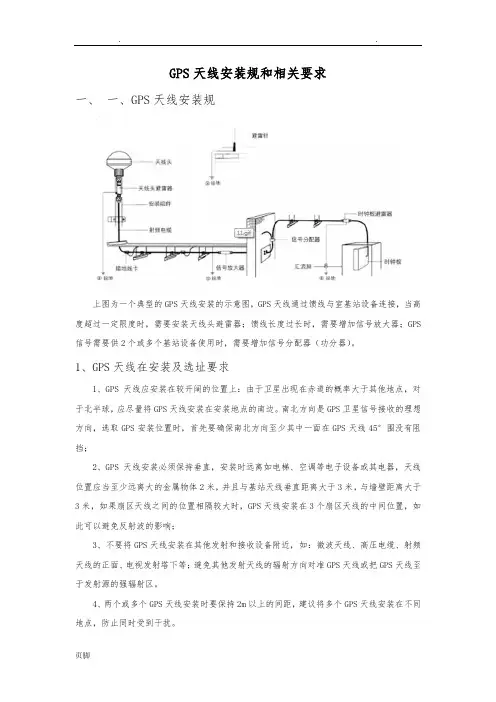

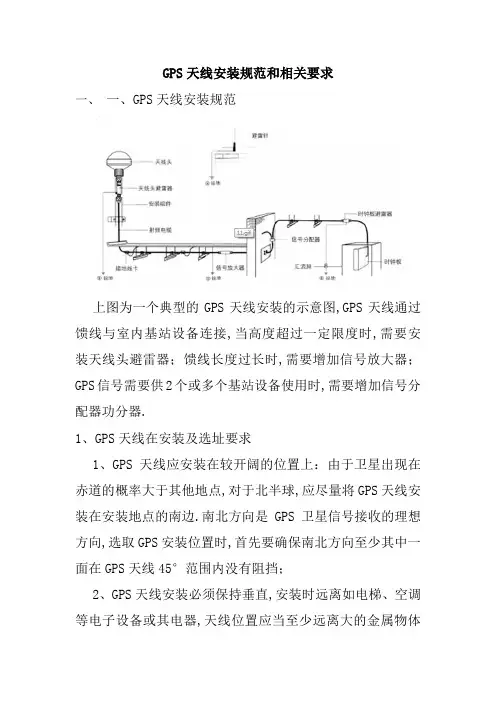

图 1.1GPS天线安装示意图

1）GPS天线固定位置必须放置在避雷针45 º角保护范围内，距离TD天

线抱杆2-3米之间；

2）GPS天线不锈钢管的两侧需要进行防水处理，需要在防水处用黑色扎

带固定并涂抹硅胶；

3）GPS馈线出馈线窗前后都必须接地，自馈线窗每20cm长加一处接地。

当GPS抱杆附近有金属物、避雷等存在时，GPS蘑菇头下方馈线要接地。

1.2 馈缆安装

馈线必须正确安装，保证信号传输过程中损耗尽可能小，基站与天馈线接电缆比较多，比较容易错接，所以在连接馈缆和跳线时要正确按照相对应的关系连接。

1.3 避雷器的安装

雷电除了对直接被击中的对象会造成极大的危害外，还会给落雷点附近

较大的一片区域里的微电子设备带来严重影响。它是通过在馈缆、电源

线、信号数据线及其它导体中感应生成的瞬间强电压使设备损坏。良好

的避雷方案可以杜绝雷电从线缆上入侵，保护设备不受雷电产生的瞬态

电流的损坏。常用的避雷方式是使用避雷器，具体做法是从基站天线引

入机房的所有电缆都要串联避雷器，避雷器接至地线。避雷器根据使用

不同可分为：射频避雷器、电源避雷器以及信号线避雷器几种。ZXWR

TB10系统使用的是馈电方式，其使用的防雷器主要包括馈电防雷器及信

号防雷器。

1.4 接地卡的安装

GPS天线天馈安装过程中室外单元都必须良好接地；基站工作接地应组

成联合接地系统，接地电阻应小于5Ω。良好的接地是保证系统稳定可靠

工作的前提，通常我们使用接地卡进行设备的良好接地。接地卡用来连接馈缆外导体和塔架或单独的导线柱，在遭遇雷电的情况下，提供电流到地的通道。一般要求在靠近天线的馈缆顶部、靠近塔底的馈缆末端、馈缆进入机房前须安装接地卡。对高于60m 的馈缆，馈缆中间须接接地卡；对于长于30m 的馈缆，自馈线窗每20cm 长加一处接地，接地卡示意图如图 1.4所示。

主馈缆

接地卡抱环

接地卡

接地端

A B

图 1.4 接地卡示

意图
