区路床未筛分碎石填筑试验路施工方案

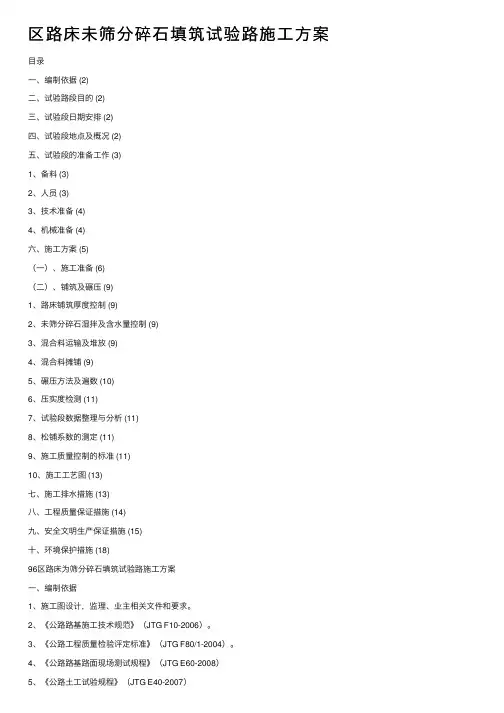

目录一、编制依据 (2)二、试验路段目的 (2)三、试验段日期安排 (2)四、试验段地点及概况 (2)五、试验段的准备工作 (3)1、备料 (3)2、人员 (3)3、技术准备 (4)4、机械准备 (5)六、施工方案 (6)（一）、施工准备 (6)（二）、铺筑及碾压 (9)1、路床铺筑厚度控制 (9)2、未筛分碎石湿拌及含水量控制 (10)3、混合料运输及堆放 (10)4、混合料摊铺 (10)5、碾压方法及遍数 (10)6、压实度检测 (11)7、试验段数据整理与分析 (11)8、松铺系数的测定 (12)9、施工质量控制的标准 (12)10、施工工艺图 (13)七、施工排水措施 (14)八、工程质量保证措施 (15)九、安全文明生产保证措施 (16)十、环境保护措施 (20)96区路床为筛分碎石填筑试验路施工方案一、编制依据1、施工图设计，监理、业主相关文件和要求。

2、《公路路基施工技术规范》（JTG F10-2006）。

3、《公路工程质量检验评定标准》（JTG F80/1-2004）。

4、《公路路基路面现场测试规程》（JTG E60-2008）5、《公路土工试验规程》（JTG E40-2007）二、试验路段目的1、通过试验段确定不同自然条件和不同松铺厚度下施工参数：填料的技术要求及压实的最佳含水量、适宜的松铺厚度、最合理的机具组合及相应的压实遍数。

最主要的是检验路基96区的施工质量。

2、根据填料供应、试验段施工情况，确定日施工进度，修订施工计划。

3、检验人员配置能否满足施工要求。

4、通过本试验段施工，收集相关数据，指导路基路床（96区）工程施工，并填筑质量达到施工规范标准。

三、试验段日期安排计划开工时间：2016年9月20日计划完工时间：2016年10月10日四、试验段地点及概况为满足试验段各种要求，选取K1270+730～K1271+180右幅段为96区路床未筛分碎石路基试验段，路床分层填筑，填筑宽度比设计路基边缘加宽50cm，确保路基边缘压实度。

根据业主桂海发（2016）190号文，关于对路床填筑材料优化设计的通知，为了对路床进行加强，增加富余度，路基设计中拼宽及新建路段路床采用80cm 未筛分碎石+40cm合格填料进行处理的方案，低填浅挖段路床1.2米范围采用未筛分碎石填料的方案。

五、试验段的准备工作1、备料根据业主对桂海发（2016）211号文件关于明确路基96区未筛分碎石路床材料要求，结合本标段的地理位置以及原材料的实际特点，试验段填筑方案为：路床分层填筑，填筑材料为未筛分碎石，指定料场加工形成，填筑压实度≥96%，材料来源采用外购的石场碎石。

（1）未筛分碎石根据石场破碎机械轧制出来的粒径大小不一的碎石混合料，仅用一个筛孔尺寸与规定最大粒径相符的筛筛除超尺寸颗粒后得到的碎石混合料。

当未筛分碎石4.75mm以下颗粒所占比例不足时，可以掺配4.75mm以下石屑粉拌合组成混合料。

（2）使用本项目圬工再生集料，缺乏 4.75mm以下石屑粉时，可以添加4.75mm以下细砂砾或粗砂。

（3）所有未筛分碎石混合料，其颗粒组成级配曲线应在级配范围内。

2、人员施工现场管理人员、技术负责人、专业工程师和机驾人员等已全部到位，挂牌上岗。

试验段现场人员一览表序号职务职责姓名备注1 项目总工全面负责试验段施工技术管理李镭2 项目副经理全面负责试验段现场施工管理曾东明3 工程部长负责试验段技术方案编制、总结黄影4 质检部长负责路基试验段路基施工质量缪国辉5 安全部长负责路基试验段路基施工安全杨凌6 交组部长负责路基试验段路基施工交通组织赵豫7 测量主管负责路基施工测量张有权8 试验主任负责试验工作杨伟成9 设备部长负责机械设备管理及调配李展芳10 材料部长负责路基材料供应吴迪11 作业队长负责协调机械、人员配置阳庄3、技术准备（1）我部组织所有工程技术人员认真学习了有关技术规范、施工图纸及《路基工程标准化施工技术指南》试行，并由技术负责人组织，项目经理参与，对技术、领工及施工班组人员进行了96区填筑施工技术交底会，确定施工方案，并进行培训学习。

（2）对下层路基面进行中、边桩测量放样、标高测量，确保路基宽度和路床底高程。

（3）为保证试验段的代表性，同时考虑合理的石灰岩加工调配，试验段填料从外面石场取料，对填筑料进行颗粒分析、最大密实度、最佳含水量等实验；各种指标符合规范要求，经监理工程师批准后方可作为本试验段填筑材料。

（4）本次路基试验段的压实度检测采用水准仪沉降观测法进行控制。

4、机械准备对参加试验段施工的挖掘机、推土机、压路机、自卸车等施工机械进行检查，确保机械完好率为100%。

施工机械设备一览表序号设备名称规格型号单位数量设备状况1 挖掘机320D 台 1 良好2 振动压路机YZ25C 台 2 良好3 推土机D85 台 1 良好4 平地机PY190 台 1 良好5 自卸汽车15T 辆6 良好6 洒水车CLW5111GSST3 台 1 良好7 装载机ZL50C 台 1 良好8 稳定拌合设备WCB300 套 1 良好测量仪器设备表序号设备名称规格型号单位数量设备状况1 精密水准仪索佳B30-C1 台 3 良好2 GPS YZ25C 台 2 良好3 塔尺5米把 2 良好4 花杆3米套 2 良好六、施工方案未筛分碎石路床试验段铺筑过程分为三个阶段、九流程。

三阶段：准备阶段、施工阶段、整修验收阶段。

九流程：施工准备—基底处理—拌合运料—摊铺平整—机械碾压—撒布填隙料—再机械碾压—洒水终压—检验（一）、施工准备未筛分碎石垫层铺筑的施工准备，除要做好施工调查、核对设计文件、交桩复测、技术交底、安全交底等准备工作外，还须着重做好材料的试验和测量放样工作。

1、料源的选定及技术参数参照施工图设计的材料试验报告，本标段的所有未筛分碎石垫层材料都需外购，我部根据施工图设计和现场工程实际制定了外购方案。

所有填料试验前均需按照相关施工技术规范的方法进行各项试验，选用合格填料。

未筛分碎石垫层颗粒组成范围项目通过质量百分率（%）37.5 10031.5 83-10019 54-849.5 29-594.75 17-452.36 11-350.6 6-210.075 0-5液限（%）≤25塑性指数≤5塑性指数×0.5mm以下细粒含量≤100 未筛分碎石的技术要求:材料名称指标指标单位本项目技术要求规范要求未筛分碎石压碎值% ≤24 ≤26 针片状含量% ≤15 ≤20 水洗法＜0.075mm颗粒% ≤5 ————塑性指数% ≤5 ≯92、施工前四大界面检查：设置在边沟下的排水渗沟必须完成并经验收合格；回填未筛分碎石前的下承层平整度、压实度、标高是否经验收合格；旧路横向排水管已全部查清、登记、拼接部位的排水管是否连接完整，如旧路无法找到原排水管是否已经补充；与旧路拼接有无特殊情况（渗水、坍塌、松散等）病害是否处置完成。

3、未筛分碎石混合料应施工前提前1天在备料场洒水、拌合、闷料，含水率比最佳含水率宜大于1%。

4、混合料装车控制每车料的数量基本相等，并计算卸车后的堆放距离，避免混合料堆积过多，施工机械反复推、刮造成混合料的颗粒离析，不宜碾压成型、板结。

5、混合料堆放在拼接路基上后要尽快整平碾压，避免水分流失后不能碾压成型。

6、禁止在拼接路基上堆放碎石混合料后洒水闷料。

7、准备下承层（1）渗沟施工及检验合格渗沟在路床填筑前必须完成检验，合格后才能进行路床填筑；渗沟施工根据设计变更图S3-37-1，变更后渗沟布置在边沟底部靠路基侧，尺寸为宽0.5m，高1.05米（含垫层5cm），具体施工步骤为开挖基坑—基地浇筑C15砼封底—铺设土工布—铺设φ200mm软式透水管—填筑碎石（直径2-4cm）。

（2）路床下部合格土填筑及技术指标检验合格拼宽及新建路段进行路床施工，路床下部填料为合格土填筑，填筑厚度40cm，压实度必须达到≥96%，填筑完成后必须通过检验合格后方可进行路床上部未筛分碎石施工。

（3）对路基表面进行清理，并用压路机碾压若干遍，确保下承层表面清洁，平整度、密实度、层厚符合规范要求。

8、施工放样施工放样是路床填筑工程施工的一项重要工作，我部将采用GPS进行测量放样，索佳B30-C1水准仪进行高程测量，已确保线形平顺、标高准确。

根据设计图纸现场放样出加宽部分道路中桩及左右边桩，每隔10米一个横断面，用水准仪测出各桩的高程，用红笔在桩上做好标记并插上花杆，同时按照提前计算好的每车填料能摊铺的厚度，在试验段的范围用白灰线打好方格网，在卸车时按照方格网依次卸车。

9、人员配置路床填料铺筑采用自卸卡车运输，推土机粗平，平地机精平，26T振动压路机碾压碾压密实。

施工组织及劳动力配置表姓名或工种职务或工作内容备注李镭技术负责人曾东明现场负责人阳庄工区长张有权测量负责人杨伟成试验负责人刘建军现场施工员胡克永现场施工员杂工1 清除不合格填料、配合机械平整6人杂工2 指挥卸料、配合试验工作3人司机运料、推、整平、压实、洒水10人（二）、铺筑及碾压1、路床铺筑厚度控制根据业主桂海发（2016）190号文，关于对路床填筑材料优化设计的通知，为了对路床进行加强，增加富余度，路基在拼宽及新建路段路床采用80cm未筛分碎石+40cm合格填料，低填浅挖段路床1.2米范围采用未筛分碎石填料。

2、未筛分碎石湿拌及含水量控制（1）为防止混合料在装卸、运输过程中产生离析，在料场或现场提前洒水加湿进行拌合闷料，使混合料使用前的含水量控制在大于最佳含水量的1%。

通过试验段得出填料所需最佳含水量。

3、混合料运输及堆放我标段计划采用15T自卸车直接运输到施工现场，装车时控制每车料的数量基本相等，根据路段路床宽度、厚度及规定的压实干密度及运料车辆的车厢体积，由远向近按照事先画好的方格网依次卸集料。

4、混合料摊铺（1）在经监理工程师认可后，方可上料填筑。

摊铺按测量松铺厚度挂线，用推土机将混合料均匀地摊铺在预定的宽度上，采用压路机静压一遍，再用平地机配合人工按规定的路拱精平，整平过程中，测量员应跟踪控制标高，局部不平整再次用平地机配合人工精平并消除离析。

筛分碎石摊铺平整后，对表面局部离析的部位，用人工补撒石屑并扫平。

（2）松浦系数参考以往试验段成果和经验，松铺系数暂取1.16，第一层松铺厚度取23.2cm，压实厚度为20cm，第二、三层松铺厚度取34.8cm，压实厚度为30cm，根据计算需用方量进行布料，然后按挂线的标高用人工配合推土机初平、平地机精平，在技术员确认方格内车数准确后指挥推土机将混合料推平，推平时先中间，后两头。

沿线路纵向方向保持内侧高，外侧低（超高段除外），路基横向按设计横坡摊铺，摊铺完成后用精密水准仪测量计算出松铺厚度，计算实铺与计划摊铺厚度的误差，以便为计算压实系数提供数据。
