变压器呼吸器常见故障分析处理
变压器常见故障及事故处理
2、套管故障
接线板发热
变压器常见故障及处理 接线板发热
套管末瓶接触不良
变压器常见故障及处理
变压器常见故障及处理
七、 变压器铁芯多点接地
变压器铁心接地点得要求 变压器得铁心只能有一个接地点,做为正常得工作接地,来限制铁心
得电位和流过得电流;若不接地和出现两点及以上得接地,都将导致铁心出 现故障,影响变压器得安全运行。 一就是变压器在运行过程中,其带电得绕组和油箱之间存在电场,铁心和夹 件等金属构件处于该电场之中,由于电容分布不均匀,场强各异,若铁心没 有可靠接地,则存在对地悬浮电位,产生铁心对地或线圈得充放电现象,破 坏固体绝缘和油得绝缘强度;若铁心一点接地,即消除了铁心悬浮电位得可 能。 二就是当铁心出现两点或以上多点接地时,铁心在工作磁通周围就会形成 短路环,短路环在交变得磁场作用下,产生很大得短路电流,流过铁心,造成 铁心局部过热;铁心得接地点越多,形成得环流回路越多,环流越大(取决于 多余接地点得位置),使变压器铁损变大;同时,环流过热还会烧熔局部铁心 硅钢片,使相邻硅钢片间得绝缘漆膜烧坏,修复时不得不更换部分硅钢片, 修复耗用资金巨大,需要返厂工期较长,严重影响电网安全运行。 同时两者在严重时,都会因过热和放电,在变压器内部产生大量得可燃性气 体,引起轻瓦斯发信,甚至重瓦斯动作而使变压器开关掉闸,中断对外供电。 因此变压器得铁心与其紧固件之间必须良好绝缘,且仅有一点可靠接地。
4、变压器温度保护动作 (1)温度测量回路受潮短路。
变压器常见故障及处理
(2)风冷系统异常
风冷系统中风扇或 油泵故障停运
变压器常见故障及处理
散热片脏污
变压器常见故障及处理
二、 变压器油位异常
变压器得油位就是与油温相对应得,生产厂家应提供油位与温度曲线。当 油位与油温不符合油位—温度曲线时,则油位异常。变压器一般采用带有隔 膜或胶囊得油枕,用指针式油位计反映油位,当变压器呼吸不畅,进入变压器油 枕隔膜上方得空气,在温度升高时,急剧膨胀,压力增加,若引起薄膜破损还会会 伴有大量得变压器油喷出。在下列情况下会出现油位异常现象:
变压器常见故障及处理办法
变压器常见故障及处理办法摘要变压器的安全运行管理工作是供电工区相关工作人员的日常工作重点,本文通过对变压器的常见故障原因分析和处理办法的总结,将有利于准确判断故障原因、性质,及时采取有效措施,确保设备的安全运行。
关键词变压器;故障原因;处理0 引言电力变压器是输配电系统中极其重要的电气设备,因此其安全可靠性是保障电力系统可靠运行的必备条件。
电力变压器运行过程中发生故障时,运行值班人员应根据故障现象正确地判断事故的原因和性质,迅速果断地进行处理,以防止事故扩大,影响正常供电。
电力变压器在运行中常见的故障是绕组、套管和分接开关的故障,而铁芯、油箱和其它附件的故障较少。
1 绕组故障绕组故障主要有匝间短路、线圈接地、相间短路、断线及接头开焊等。
1.1 故障产生的原因1)在制造和检修时,局部绝缘受到损害,遗留下缺陷;2)在运行中因散热不良或长期过载,线圈内有杂物落入,使温度过高或绝缘老化;3)制造工艺不良,压制不紧,机械强度不能经受住短路冲击,使线圈变形绝缘损坏;4)线圈受潮,绝缘膨胀堵塞油道,引起局部过热;5)绝缘油内混入水分使其劣化或空气接触面积过大,使油的酸价过高绝缘水平下降或油面太低,部分线圈露在空气中未能及时处理。
1.2 故障分析处理1)绕组匝间短路:匝间短路时,变压器的温度比正常运行时高,一般瓦斯继电器的气体呈灰色或蓝色,跳闸回路动作;严重时,差动保护或电源侧过电流保护动作,高压熔断器熔断。
绕组匝间短路故障一般可用测量绕组直流电阻与以往的数值做比较的方法发现。
发生绕组匝间短路时空载电流和空载损耗显著增加,因此,可测量空载电流和空载损耗,并测量绕组的直流电阻和进行油的色谱分析来综合判断。
查找故障点时,应将变压器器身吊高检查,如不易找到,可对绕组施加10%~20%的额定电压,(在空气中)这时匝间短路处会发生冒烟现象;2)绕组对接地部分短路:事故时,一般都是瓦斯继电器动作、防爆管喷油,如果变压器的中性点接地,则差动和过电流保护也会动作。
变压器呼吸器常见故障分析处理
a
3
• 一种是近几年改进 的新型呼吸器
• 这种呼吸器设计有 硅胶出、入口便于 运行时更换
• 呼吸器玻璃罩及油 杯都装有防护罩, 这样玻璃罩和油杯 就不容易损坏
a
4
(一)吸湿器油封补油
油封的作用是不让空气中的水 分进入到变压器本体,油封的 有长期暴露在空气中会氧化、 挥发,所有我们要不定期的给
油封补油、清洗油杯
最高油位线
最低油位线
a
7
(二)呼吸器硅胶更换 硅胶的作用防止空气中的水分进入到变压器本体,且起到指 示作用: 干燥的硅胶是蓝色或白色的,受潮后的硅胶变成粉红色 由此起到了指示作用
干燥的硅胶
a
受潮后的硅胶
8
•更换硅胶应在天气良好,空气适度小时进行。拆掉呼吸器后 应立即将呼吸管头用干净塑料纸包扎,严防潮气进入 •更换硅胶的同时要一并清洗更换
变压器呼吸器常见故障分析处理
a
1
变压器呼吸器常见故障分析处理
➢变压器呼吸器常见故障分析处理 ➢呼吸器硅胶更换 ➢呼吸器玻璃罩、油封破损更换或整
体更换
a
2
– 呼吸器的组成:
目前我们网上运行的设备 呼吸器有两种:
一种是老式的呼吸器, 这种呼吸器结构比较简 单 ,更换硅胶较为麻烦, 呼吸器的玻璃罩及油杯 没有防护,容易受到外 力破坏;
a
密封垫
15
• 工作结束后恢复主变重瓦斯保护压板
a
16
谢谢!
a
油杯长时间暴露在空 气中变压器油氧化形
成的油垢
a
5
(1)在补油的过程中有注意以下几点:
工作开始前要退出主变重瓦斯 保护压板
杯
拆卸油封油杯时应轻拿轻 放避免碰坏油

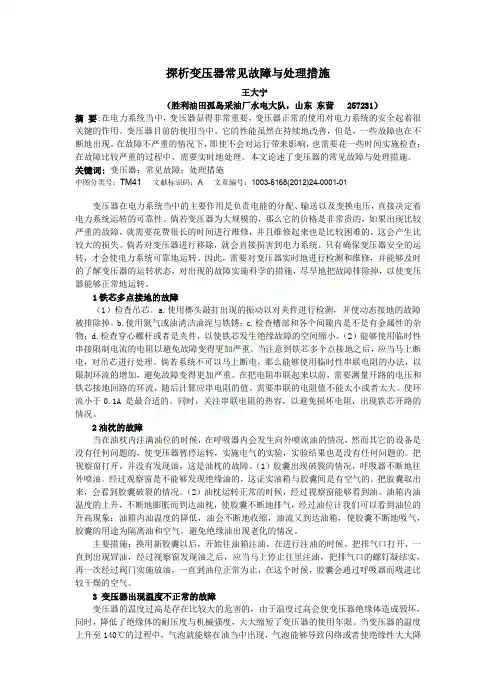

探析变压器常见故障与处理措施
探析变压器常见故障与处理措施王大宁(胜利油田孤岛采油厂水电大队,山东东营 257231)摘要:在电力系统当中,变压器显得非常重要,变压器正常的使用对电力系统的安全起着很关键的作用。
变压器目前的使用当中,它的性能虽然在持续地改善,但是,一些故障也在不断地出现。
在故障不严重的情况下,即使不会对运行带来影响,也需要花一些时间实施检查;在故障比较严重的过程中,需要实时地处理。
本文论述了变压器的常见故障与处理措施。
关键词:变压器;常见故障;处理措施中图分类号:TM41文献标识码:A 文章编号:1003-5168(2012)24-0001-01变压器在电力系统当中的主要作用是负责电能的分配、输送以及变换电压,直接决定着电力系统运转的可靠性。
倘若变压器为大规模的,那么它的价格是非常贵的,如果出现比较严重的故障,就需要花费很长的时间进行维修,并且维修起来也是比较困难的,这会产生比较大的损失。
倘若对变压器进行移除,就会直接损害到电力系统。
只有确保变压器安全的运转,才会使电力系统可靠地运转。
因此,需要对变压器实时地进行检测和维修,并能够及时的了解变压器的运转状态,对出现的故障实施科学的措施,尽早地把故障排除掉,以使变压器能够正常地运转。
1铁芯多点接地的故障(1)检查吊芯。
a.使用榔头敲打出现的振动以对夹件进行检测,并使动态接地的故障被排除掉。
b.使用氮气或油清洁油泥与铁锈;c.检查槽部和各个间隙内是不是有金属性的杂物;d.检查穿心螺杆或者是夹件,以使铁芯发生绝缘故障的空间缩小。
(2)能够使用临时性串接限制电流的电阻以避免故障变得更加严重。
当注意到铁芯多个点接地之后,应当马上断电,对吊芯进行处理。
倘若系统不可以马上断电,那么能够使用临时性串联电阻的办法,以限制环流的增加,避免故障变得更加严重。
在把电阻串联起来以前,需要测量开路的电压和铁芯接地回路的环流,随后计算应串电阻的值。
需要串联的电阻值不能太小或者太大。
使环流小于0.1A 是最合适的。
电力变压器常见故障及分析处理浅析
电力变压器常见故障及分析处理浅析摘要:本文对常见的电力变压器故障进行分析总结,就如何加强变压器的检修维护管理提出了一些措施和建议。
旨在改变变压器传统的定期检修方式,以有利于提高变压器的可靠性,避免危及系统安全的严重事故发生,降低断路器检修维护费用。
关键词:电力变压器故障分析建议1 引言电力变压器是电力系统中最重要的设备之一,它承担着电压变换,电能分配和传输作用。
一旦变压器发生故障,则所需的修复时间较长,造成的影响也比较严重。
因此,电力变压器的正常运行是对电力系统安全、可靠、优质、经济运行的重要保证。
但是由于电力变压器要长期运行,故障和事故总不可能完全避免。
如外力的破坏和影响,不可抗拒的自然灾害,安装、检修、维护中存在的问题和制造过程中遗留的设备缺陷等。
电力变压器的故障常被分为内部故障和外部故障两种。
内部故障为变压器油箱内发生的各种故障,其主要类型有:各相绕组之间发生的相间短路、绕组的线匝之间发生的匝间短路、绕组或引出线通过外壳发生的接地故障等。
外部故障为变压器油箱外部绝缘套管及其引出线上发生的各种故障,其主要类型有:绝缘套管闪络或破碎而发生的接地。
本文重点分析了电力变压器几种常见的故障类型和处理方法,最后给出了故障处理的几点建议。
2 变压器常见故障及处理方法2.1 内部故障变压器内部故障按发生的部位主要包括:绕组故障,铁芯故障,内部的装配金具故障,电压分接开关故障等。
(1)变压器绕组故障。
绕组是整个变压器的核心部件,其主要负责电能的传输和转换。
其故障主要包括匝间、相间和引线对地等短路故障。
当短路故障发生时,绕组电流超过额定电流几十倍,导致绕组温度迅速升高,进而造成绝缘老化;同时,绕组由于受到较大电磁力的作用,产生振动与变形。
产生这些故障的原因:在制造或检修时,引线接头焊接不良,遗留下缺陷。
运行中因散热不良或长期过载,使温度过高导致绝缘老化;绕组受潮,绝缘膨胀堵塞油道,引起局部过热;绝缘油氧化,使油的酸价过高绝缘水平下降或油面太低,部分绕组露在空气中未能及时处理等。
变压器呼吸器堵塞导致轻瓦斯保护动作故障分析与预防
变压器呼吸器堵塞导致轻瓦斯保护动作故障分析与预防作者:***来源:《机电信息》2020年第21期摘要:介绍了广东电网阳江供电局发生的一起110 kV变电站主变因呼吸器堵塞导致轻瓦斯保护动作的故障,以及发生故障的整个过程,通过表象和理论进行推断分析,并预想可能发生的其他情况,最终提出有效的预防措施。
关键词:呼吸器;堵塞;轻瓦斯0 引言变压器是变电站的核心设备,其安全稳定运行直接影响到电网供电的可靠性。
变压器呼吸器是油浸式变压器的重要组成部分,其作用为吸附空气中进入油枕水分和杂质,在变压器运行过程中至关重要。
如果对呼吸器的日常维护和巡视不到位就有可能引起變压器故障,对电站设备甚至电网造成不必要的损失和故障。
本文对呼吸器堵塞引起的轻瓦斯保护动作故障进行分析,并提出有效的预防措施。
1 变电站及故障设备情况110 kV东城站#3主变压器型号为SZ11-40000/110,生产厂家为广东电力设备厂,该主变于2010年12月投运,上次维护时间为2018年1月17日,主变呼吸器硅胶上次更换日期为2019年1月16日。
2 设备故障及检查经过2019-12-04T05:39,110 kV东城站#3主变发轻瓦斯信号告警,随后对该主变进行现场试验检查,检查主变本体瓦斯继电器确认其内部存有约1/4体积的气体,满足瓦斯继电器轻瓦斯保护动作要求。
油化试验班人员计划从主变本体集气盒处取气进行试验,但在拧开集气盒下部排油阀门时发现油无法排出,进而推测油枕内部存在较高的负压,将油吸住,导致油无法排出。
随后在检查主变油枕呼吸器时,发现呼吸器中的硅胶有较严重的油迹,可以确定硅胶被油浸泡过,通气玻璃管道中也有残油痕迹,由此推断油封杯中的油可能被吸至呼吸器中,硅胶被油浸泡,油干之后便凝结成块,长期发展会堵塞呼吸器呼吸孔。
随后更换新的硅胶,将油封杯及呼吸玻璃管道松开,疏通呼吸孔的瞬间立即发出剧烈的“咝咝”的吸气声,以手试探可明显感知到较强的吸力,由此判断此呼吸器的气道之前是完全堵死状态,油箱中出现了较大空位,形成强烈的负压,待吸气结束后,集气盒中的存油即可顺利排出进行取气。
关于变压器呼吸器异常现象的分析
关于变压器呼吸器异常现象的分析摘要:变压器是发电厂的主设备,运行的安全直接影响供电的可靠性。
本厂#1主变在运行过程中,出现了变压器呼吸器的油杯中有大量气泡剧烈出现的疑似异常现象,若能够及时对造成异常现象的原因进行分析和处理,能够防止事故的发生。
本文就此现象进行了现象概述、分析,并提出了在运行维护中应采取的相关措施。
关键词:变压器呼吸器、气泡、异常、工作原理、相关措施、1. 疑似异常现象的概况;马钢热电一分厂#1主变压器型号为:SF7—75000/110,1991年4月出厂。
2008年12月7日,运行人员在巡检过程中,发现该变压器呼吸器的油杯中有大量气泡剧烈出现的现象。
2.出现该现象的原因分析;2.1变压器故障因素的分析;2.1.1变压器的故障包括:内部故障、外部故障。
因变压器外部故障,不会出现该现象,故分析是否发生变压器内部故障的可能。
2.1.2假设变压器内部故障;本厂发电机变压器组装有下列保护:纵联差动保护,匝间短路保护,复合电压闭锁过流保护,发电机定子接地保护,过负荷保护,发电机负序过负荷,励磁回路接地保护,失磁保护,轻瓦斯保护,重瓦斯保护,主变零序电流、电压保护,主变压器力释放保护,PT断线保护,差动CT断线保护。
其中,差动保护和轻、重瓦斯保护共同组成变压器内部故障的主保护,瓦斯保护能反应变压器内部的绕组相间短路、中性点直接地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障,差动保护作为变压器内部以及套管引出线相间短路的保护以中性点直接接地系统侧的单相接地短路保护,同时也能反应变压器内部绕组的匝间短路。
综上,虽然#1主变呼吸器的油杯中有大量气泡剧烈出现,但是所有的保护既没有动作,也没有报警信号。
所以,我们排除变压器内部故障的可能性。
2.2变压器呼吸器自身因素的分析;2.2.1变压器呼吸器的构成;⑴变压器呼吸器全称变压器防潮呼吸器,又称为吸湿器。
主要构成有:玻璃罩(内装有硅胶)、玻璃筒、杯间气孔、集油杯、气孔;①变压器呼吸器玻璃罩内的填充物及其作用:变压器呼吸器的玻璃罩内蓝色(或白色)的填充物是硅胶颗粒,这种硅胶一般是用氯化钙或氯化钴浸渍过的特殊硅胶,它能吸收空气中的水分,正常干燥时,颜色为蓝色,当它受潮到一定程度时,其颜色由蓝色变成粉红色,这时硅胶失效。
浅谈电力变压器呼吸器异常的危害以及相关对策
浅谈电力变压器呼吸器异常的危害以及相关对策摘要:呼吸器是电力变压器油枕的重要部件,该文主要论述了变电站的电力变压器的呼吸器在运行过程中引发的各种异常现象及导致的后续危害问题,列举了一些事故案例,进而强调做好呼吸器的日常维护工作的重要性。
在此基础上,提出预防呼吸器出现异常现象的相应措施,避免由于呼吸器硅胶的严重变色、呼吸器堵塞等异常导致的主变压器停电事故,从而提高主变压器供电的安全可靠性。
关键词:呼吸器异常危害措施1 导致变压器呼吸器硅胶变色的因素玻璃罩罐、连接管、油封杯、隔离网、硅胶以及变压器油等部分组成了变压器的呼吸器。
硅胶主要盛装在呼吸器的玻璃罩罐内,当变压器的油温下降时,油箱内体积缩小,就会吸入部分气体,硅胶就对吸进呼吸器的气体起到去湿吸潮的作用[4]。
变压器油盛在油封杯内,能够将硅胶与大气隔离,这样只有进入到变压器油枕内的空气才能够通过硅胶,从而延长硅胶的使用寿命。
干燥情况下硅胶多呈蓝色,当吸收潮气后,硅胶渐渐地变为粉红色。
以下简单介绍硅胶变色过快的原因。
(1)气候长时间阴雨,空气湿度大,由于硅胶吸湿量过大而较易变色。
(2)湿空气没有经过油封过滤而就直接进到硅胶罐内,这是由于呼吸器下部的油封杯内无油或是油位太低,无法进行良好的油封作用导致。
(3)硅胶玻璃罩罐有裂纹或者破损。
(4)呼吸器的容量太小,需要改换较大容量的呼吸器。
例如采用0.5kg的呼吸器的有载调压分接开关,经常出现硅胶变色过快的现象。
(5)呼吸器安装不符合要求,导致出现胶垫螺丝松动、龟裂不合格、安装不密封而受潮等现象。
2 变压器呼吸器油封杯内无油的所引发的危害一般情况下,呼吸器底部的油封杯大多盛装了多于容积1/2的变压器油,因此如果油封杯密封不严或者破损就会导致渗漏油的现象[5]。
若是呼吸器油封杯内无油,就会使呼吸器硅胶直接与空气长期接触,导致硅胶严重变色,从而硅胶失去吸潮作用,空气中的水分潮气未经干燥直接进入油枕内,再经由温度变化而形成凝露,变压器绝缘油内就会渗入凝露积水,使得变压器油的含水量增大,导致油质劣化,降低了绝缘强度,从而难以保证变压器的安全运行。
电力变压器常见故障及处理方法范文(二篇)
电力变压器常见故障及处理方法范文电力变压器是电力传输和配电系统中的重要设备之一,其作用是将高电压传输线路上的电能转换成适合用户使用的低电压。
然而,由于长期运行和环境因素等原因,电力变压器常常会遇到各种故障。
本文将介绍一些电力变压器常见的故障及其处理方法。
1. 绝缘老化绝缘老化是电力变压器常见的故障之一。
长期使用和高温环境会导致绝缘材料老化、干裂,使绝缘性能下降,甚至会出现击穿现象。
处理方法包括更换老化的绝缘材料、增强通风散热、降低电压和负载,定期进行绝缘测试和维护保养。
2. 短路故障变压器发生短路故障时,会导致大量电流流过绕组,产生强烈的电磁力和局部过热。
处理方法一般是立即切断供电,检查绕组是否短路,修复或更换故障部件,进行绝缘试验和运行试验。
3. 油泄漏电力变压器使用绝缘油来冷却和绝缘,如果绝缘油泄漏,将会造成电气性能下降和绝缘性能降低。
处理方法包括及时检查油位、密封件和设备连接处,修复或更换泄漏部件,补充绝缘油,并进行绝缘试验。
4. 温升过高变压器在长期工作过程中,由于负载变化和传热不良等原因,可能会导致温升过高。
处理方法包括优化变压器结构和散热系统,增加冷却设备数量,清洁冷却器和通风道,控制变压器负载等。
5. 震动和噪音电力变压器在运行过程中会产生震动和噪音,这可能是由于机械故障、磁噪声和过载等原因导致的。
处理方法包括定期检查设备连接、紧固件、绝缘件等,修复或更换故障部件,减少负载和提高运行稳定性。
6. 局部放电局部放电是由于绝缘材料或介质中存在缺陷,导致电场强度过高而引起的放电现象。
处理方法包括提高绝缘材料和介质的质量,定期进行绝缘测试和维护保养,增强通风散热等。
7. 电压波动电力变压器在接收和分配电能的过程中,可能会遇到电压波动的问题。
处理方法包括调整变压器的变比和电压比率,使用稳压器和电压调节器,控制电网负荷等。
8. 湿度和污染环境湿度和污染物会对电力变压器的正常工作产生一定的影响。
电力变压器常见故障分析及对策
护范 围内所有 连接 的电气设备进行检查有无 短路 、 运行 中, 要严格落实反事故措施 , 保证反措资金 和计 闪络等明显故障现象 ; 检查瓦斯继电器有无气体 、 压 划 有效 得 到执行 。 力释放阀是 否动作 、 喷油 ; 如检查设备无 明显故障现 23 加 强理 论和 现场 实 际培 训 . 象, 且故障录波装置未动作 , 有可能是差动保护误动 要适时地组织专业人员和运行人员 ,开展继 电 作 ,但 在 未 确 定 前 不 得试 送 。主 变差 动 保 护动 作 试 保 护相 关 理 论 知识 和 实 际工 作 的技 能培 训 ,以不 断
收稿 日期 :0 1 1- 4 2 1— 1 1
上升 , 则应按现场规程规定将变压器退 出运行 。 12 变压 器油 位异 常 . 当油位与油温不符合油位一温度曲线 时 ,则油 位异常 。 油位异常一般由油位计出现卡针等故障、 呼 吸器堵塞 、 胶囊或隔膜破裂 、 变压器漏油 , 使油量减 少 引起 。 发现变压器油位异常 , 应迅速查 明原 因, 并视具 体情况进行处理 。特别是 当油位指示超过满刻度或 将到 0 刻度时 , 立即确认故 障原因及时处理 , 应 同时 应监 视 变 压器 的运 行状 态 , 出现 异 常情 况 , 即采 取 立 措施 。 1 压 力释 放 阀动作 . 3 压力释放阀动作后 , 应检查压力释放阀是否喷油 , 检查保护动作情况、瓦斯信号动作情况及瓦斯继电器 气体情况 , 主变油温和绕组温度是否正常 , 是否是压力 释放阀误动。在末查明原因前 , 主变不得试送 。 14 主变瓦 斯 动作 . 检查是否因主变漏油引起 , 油位和绕组温度 、 声响 是否正常, 二次回路有无故障。 若瓦斯继电器 内有气体 为无色、 无臭 、 不可燃 , 色谱分析为空气 , 则主变可继续 运行 ;若气体是可燃的,色谱分析后其含量超过正常 值, 经常规试验给予综合判断, 如说明主变内部已有故 障, 必须将主变停运 , 进行吊罩检查和处理。 主变重瓦斯动作 , 并经检查是可燃气体 , 主变 则 未经检查并试验合格前 , 不许再投入运行 。 15 主变 差动 保护 动作 .
一起变压器呼吸器漏油故障案例分析
一起变压器呼吸器漏油故障案例分析发表时间:2019-06-03T15:29:28.487Z 来源:《电力设备》2018年第36期作者:杨少辉[导读] 摘要:变压器是电力系统中的重要组成部分,变压器的运维检修对电网稳定运行起着重要作用。
(国网山东省电力公司滨州供电公司山东滨州 256600)摘要:变压器是电力系统中的重要组成部分,变压器的运维检修对电网稳定运行起着重要作用。
本文给出一起由储油柜胶囊破裂引起的变压器呼吸器漏油故障案例,描述了故障检测、处理过程,并进行原因分析,对变压器运维检修工作起到一定参考作用。
关键词:变压器;呼吸器;储油柜;胶囊储油柜是变压器的重要附件,俗称油枕,为圆筒形容器,横放于油箱上方,用管道于变压器油箱连接。
当变压器油热涨时,油由油箱流向储油柜,当变压器油冷缩时,油由储油柜流向油箱[1]。
储油柜分敞开式和密封式两大类,目前变电站常用的是密封式储油柜。
密封式又可分为橡胶囊或橡胶隔膜密封式和金属波纹密封式[2]。
胶囊式储油柜实现了绝缘油与空气的隔离,一定程度上减少了绝缘油的吸湿和氧化[3],但胶囊式储油柜在多年的使用也暴露出机械强度不够容易破裂、橡胶材料容易老化等问题。
本文分析了通过因胶囊破裂而漏油的一起案例。
1、案例经过2018年7月8日,运维人员对某220kV变电站进行巡视发现#2主变呼吸器内硅胶被变压器油浸泡,气路阻塞,油位指示器下降到7 点钟位置。
随后对#2主变进行红外精确测温,发现#2主变油位正常,未发现油位过低情况。
根据呼吸器出口处漏油情况,油位表、呼吸器主导气管、油枕胶囊出气孔全部连接在位于储油柜12 点钟位置的法兰处。
怀疑主变储油柜内胶囊出现破损,油通过破损处进入到油囊内,油温升高液位上升时,油通过呼吸管从呼吸器出口处溢出。
随后检修人员将#2主变进行停电检修处理,更换主变油枕胶囊。
#2主变停电前,检修人员更换#2主变呼吸器,并增加“U”型液位计,测量真实油位,经查油位处于正常范围。
变压器呼吸器堵塞导致轻瓦斯保护动作故障分析与预防
设备管理与改'♦Shebei Guanli yu Gaizao变压器呼吸器堵塞导致轻瓦斯保护动作故障分析与预防许根源(广东电网有限责任公司阳江供电局,广东阳江529500)摘要:介绍了广东电网阳江供电局发生的一起110kV变电站主变因呼吸器堵塞导致轻瓦斯保护动作的故障,以及发生故障的整个过程,通过表行分析,发生的其他情况,最终提出有效的预防措施™关键词:呼吸器;堵塞;轻瓦斯0引言变压器变电站的,运行直接电网供电的™变压器呼吸器油变压器的组分,作吸气油分,在变压器运行过程™呼吸器的护不位有起变压器故障,电站电网不的故障。
呼吸器堵塞起的轻瓦斯保护动作故障行分析,提出有效的预防措施™1变电站及故障设备情况110kV东城站#3主变压器型号为SZ11-40000/110,生产广东电,主变于201012运,护2018年117,主变呼吸器2019年1月16日™2设备故障及检查经过2019-12-04T05:39,110kV东城站#3主变发轻瓦斯信号,主变行,主变瓦斯电器有1/4的气,瓦斯电器轻瓦斯保护动作™油从主变集气盒处取气行,但拧开集气盒下排油阀门发油无法排出,而测油较高的负压,将油吸住,导致油无法排出。
主变油呼吸器时,发呼吸器中的有较严的油迹,以被油泡过,通气玻璃管道中也有残油痕迹,由此油封杯中的油被吸呼吸器中,被油泡,油干之便凝结块,长发展会堵塞呼吸器呼吸孔。
新的,将油封杯及呼吸玻璃管道松开,疏通呼吸孔的瞬立即发出剧烈的“XX”的吸气声,以手探明显感知到较强的吸,由此判此呼吸器的气道之前完堵死状态,油箱中出了较大位,形强烈的负压,待吸气结束,集气盒中的油即顺利排出行取气。
之变压器行了油色谱、气、直流电阻测及整组绝缘测,油色谱及气结均无异,流电阻测试及整组绝缘测试结果如表1、表2所示。
3故障原因分析由结见变压器绕组直流电阻、绝缘、油色谱试验均正,绕组不短路或过热故障,而气结明气生的因油出而过生。
浅谈电力变压器呼吸器异常危害
浅谈电力变压器呼吸器异常危害在电力变压器的日常使用过程中,经常会出现变色、漏油等一系列现象,本文就电力变压器呼吸器的使用异常情况进行简单的分析与说明。
1 电力变压器呼吸器产生异常的危害1.1 硅胶变色的原因玻璃罩罐、连接皮管、油封杯、隔离网、硅胶等组成了变压器的呼吸器,而其中的硅胶主要被装在呼吸器的玻璃罩罐中。
因为变压器内的油温下降,油箱的体积就会开始缩小,同时开始不断吸入空气,而硅胶就会发挥本身祛湿吸潮的作用。
但是硅胶变色过快的原因一般有以下五个方面:(1)当硅胶的吸湿量不断加大时,硅胶就会产生变色的现象,因此当当地进入梅雨季或空气中的湿度开始不断增加时就会产生变色;(2)当外界的空气未被油封过滤直接地进入到硅胶罐内,就会产生变色;(3)若硅胶的玻璃罩罐上产生了裂纹或出现了破损的情况,外界空气就会不经过滤进入,从而导致变色;(4)呼吸器的容量过小,从而导致硅胶的变色现象;(5)从技术方面来说,变压器在安装的过程中不符合工艺标准,从而出现了胶垫的螺丝松动、罐体表面出现龟裂、密封安装不合格等现象。
1.2 变压呼吸器油封杯内无油所导致的危害通常,油封杯位于呼吸器的下部并常常盛放高于油封罐整体体积一半的油,因此若油封杯的密封上存在漏洞或者破损的现象,就会导致漏油现象的产生。
而导致硅胶产生变色的主要原因就是油封杯内的油空了,导致了呼吸器与空气的长时间、大面积的接触,后果就是使得硅胶丧失其本身作用,使得进入油枕的空气是未被过滤过的,接着随着温度的不断变化,就会出现凝露的现象,此时变压器内就会开始掺水,因其含水量剧增、油质被不断劣化,导致了绝缘强度的大大降低,对保证变压器的安全稳定运行无法起到保证作用。
案例分析:某年1月12日21时,青岛某变电所的一台型号为SSZ10-63000/110主变(10月安装)发出轻瓦斯报警信号,当工作人员迅速到达现场检查二次回路正常、远方观察瓦斯继电器超过报警整定值300mL,此时的现场油温为15℃(环境温度为-21℃),油位指示为5,其已经超过了正常值。
变压器的常见故障及处理方法
变压器的常见故障及处理方法浅议变压器常见故障及处理摘要:变压器在电力系统的安全、平稳运行中起着至关重要的作用。
本文从变压器的结构和原理入手,结合我场变压器的实际情况,针对实际变电运行中变压器的主要异常现象和原因进行分析,提出一些自己的观点。
关键词:变压器原理结构参数异常处理引言:电力是现在工业的主要能源,并且电能的输送能量之大、距离之远也决定了必须采用超高压输送电能,以减少此过程中的损耗。
而实际中由于发电机结构上的限制,通常只能发出10kv的电压,因此,必须经过变压器的升压才可以完成电能的输送。
变压器也理所应当成为电力系统中核心设备之一。
如果变压器出现了故障,就会在很大程度上影响电能的输送以及正常的变电运行,所以能够掌握和分析变压器常见的故障和异常现象,及主要原因,提出防范解决措施,就显得尤为重要。
电力变压器是利用电磁感应原理制成的一种静止的电力设备。
它可以将某一电压等级的交流电能转换成频率相同的另一种或几种电压等级的交流电能,是电力系统中重要电气设备。
下面将从变压器的分类、结构、异常现象和原因分析等几个方面进行介绍:一、变压器的分类、结构及主要参数一)、变压器的分类根据用途的不同,变压器可以分为电力变压器(220kv以上的是超高压变压器、35-110kv的是中压变压器、10kv为配电变压器)、特种变压器(电炉变压器、电焊变压器)、仪用互感器(电压、电流互感器)。
根据相数分为,单相变压器和三相变压器。
根据冷却方式分为,油浸自冷式、强迫风冷式、强迫油冷式和水冷式变压器。
根据分接开关的种类分为有载调压变压器和无载调压变压器。
根据绕组数分为,单绕组变压器、双绕组变压器和三绕组变压器。
二)、变压器的结构虽然变压器的种类依据不同方式进行分类,有很多种,但是普通常用的变压器的结构都很相似:1、绕组:变压器的电路部分。
2、铁芯:变压器的磁路部分。
3、油箱:变压器的外壳,内装满变压器油(绝缘、散热)。
4、油枕:对油箱里的油起到缓冲作用,同时减小油箱里的油与空气的接触面积,不易受潮和氧化。
变压器常见故障分析与预防维护措施(3)
变压器常见故障分析与预防维护措施(3)变压器常见故障分析与预防维护措施一、异常运行分析变压器在发生事故之前,一般都会有异常情况出现,因为变压器内部故障是由轻微发展为严重的。
值班人员应随时对变压器的运行状况进行监视和检查。
通过对变压器运行时的声音、震动、气味、变色、温度、及外部状况等现象的变化,来判断有无异常,分析异常运行的原因、部位及程度,以便采取相应措施,变压器运行中的异常一般有以下几种情况:(一)声音异常变压器正常运行时声音应为连续均匀的“嗡嗡”声,如果产生不均匀或其他响声都属于不正常现象。
(1)内部有较高且沉着的“嗡嗡”声。
则可能是过负荷运行,可根据变压器负荷情况鉴定并加强监视。
(2)内部有短时“哇哇”声。
则可能时电网中发生过电压,可根据有无接地信号,表计有无摆动来判定。
(3)内部有尖细的“哼哼”声。
则可能是系统中有铁磁谐振、有一相断线或单项接地故障,可根据当时有无接地信号和表计指示来判断。
(4)变压器有放电声。
则可能是套管或内部有放电现象,这时应对变压器作进一步检测或停用。
(5)变压器有水沸声。
则为变压器内部短路故障或接触不良,这时应立即停用检查。
(6)变压器有爆裂声。
则为变压器内部或表面绝缘击穿,这时应立即停用变压器进行检查。
(7)其他可能出现“叮当”声或“嘤嘤”声。
则可能是个别零件松动,可以根据情况处理。
(二)油温异常(1)变压器的绝缘耐热等级为A级时,线圈绝缘极限温度为105度,根据国际电工委员会的推荐,保证绝缘不过早老化,温度应控制在85度以下。
若发现在同等条件下温度不断上升则认为变压器内部出现异常。
(2)导致温度异常的原因有:散热器堵塞引起温度异常、冷却器异常引起温度异常、内部故障引起温度异常等多种原因。
这时应根据情况进行检查处理。
(三)油位异常变压器油位变化应该在标记范围之间,如有较大波动则认为不正常。
常见的油位异常有:(1)假油位,如果温度正常而油位不正常,则说明是假油位。
变压器呼吸器运行中的异常分析与维护
l 1
清晰 , 如图 2 所示 ; 硅胶非正常受潮原因有多方面
小 , 压器 油 温变 化 造成 压力 差 , 变 当压力 差增 大 到 定 程 度后 ,呼 吸器 内堵 物 被 突然 吹走 或 呼吸 器 薄弱 部 位 突然 破 裂形 成油 流 ,可 能 使变 压器 重 瓦
斯保 护误 动 。
失去 弹 性 ; 外 , 玻璃 上 下 接触 面 或底 座 接 触 面 另 罩 加工 粗 糙 , 毛刺 、 皮 或玻 璃 间垫有 的微 小 杂 物等 橡 都有 可能 造成密 封不严 。 密封 不严 另外 一个 原 因可
3 呼 吸器 安 装 与 运行 维 护
31 呼 吸器 安装 . 为方 便 运输 ,变压 器 出厂时 呼 吸器 一般 作 为 附件 另放 , 不是 已经组 装 好 的 。安 装 时 , 并 先卸 掉 变 压器 油 枕下 与 呼 吸器联 接 管 上 的密 封挡板 及 密 封垫 , 换上 密 封 圈后 装上 呼 吸器 ; 后 拧下 呼 吸器 然 下部 的盛 油杯 , 去掉 下 口密 封垫 , 盛 油杯 中加 人 在 1 / 量合 格 的 变压 器油 后 再拧 到 呼 吸器上 即可 。 3容 如 变压 器 在 出厂 时 呼吸器 已经装 上 ,则 只需 在 安 装 工程 竣 工之 前 把 呼吸器 下 盛 油杯 卸 开 ,去掉 密 封垫 , 盛油 杯 中加 入 13 量合 格 的变压 器油 再 在 /容 装上 即可 ( 必装 的过 紧 ) 不 。
( ) 果 呼吸器堵 塞严 重 , 力增 大 至压力 释 2 如 压
放阀动作值 , 将造成变压器压力释放阀误动。 ( ) 果 变 压器 有 载 调压 分 接 开 关 呼 吸器 不 3 如 畅通 , 随着分接次数 的增加 , 分接开关在切换时产 生电弧分解的气体不断积累,呼吸器内堵物被突
电力变压器常见故障原因分析和处理方法
电力变压器常见故障原因分析和处理方法摘要:变压器是利用电磁感应原理使交流电压等发生变化的设备,在电力系统输配电过程中的电力变压器主要作用为:变换相位、变化阻抗、变化电流、变换电压、稳定电压等,为供电设备可靠运行提供保证,其在电力系统中的核心地位毋庸置疑。
若电力变压器产生故障造成停电事故,会严重影响生产生活甚至国民经济的重大损失。
分析电力变压器故障产生的原因,总结针对性处理措施,使其为供电系统提供稳定高效安全的工作环境,很有现实意义。
关键词:电力变压器;故障;原因;处理方法前言在电能的传输和配送过程中。
电力变压器是能量转换、传输的核心,是电网中最重要和关键的设备之一。
它的安全运行是电力系统工作可靠性的必要条件。
电力变压器出现的事故不仅会导致本身的严重损坏,还会中断电力供应。
给社会造成巨大的经济损失。
针对变压器的常见故障进行诊断分析,并提出有效的改进措施。
1变压器常见故障及产生原因分析1.1变压器渗油主要原因分为以下五点:第一,密封材料的工艺质量较差,密封结构的设计和制造工艺比较粗糙,变压器在出厂前没有试装。
第二,剪裁、下料的工艺质量差和焊工水平低导致焊接质量差,假焊现象、背面焊接不好导致焊结构不合理。
第三,采购人员不了解相关的技术参数随意采购不合标准的部件。
第四,由于专业班组管理不到位、技术不过关导致变压器安装和大修后渗油率超过2%。
第五,装配过程中密封胶垫压得过紧、法兰和箱盖紧偏、密封面不平等都会使装配程序不符合专业标准。
1.2接头过热高低压接头是变压器与电网连接的必经之路,若连接不良必将引起过热甚至熔断,严重影响电网正常运行。
所以,接头过热现象尽量避免,一旦发现要尽快解决。
普通连接时的平面接头对接面应加工成平面,剔除其杂质并均匀涂抹导电膏,确保接触电阻最小。
铜铝连接时,不能直接将铝导体与铜端子连接。
原因是铝与铜之间浸入潮气和盐分,会发生电解反应使铝与铜都可能被腐蚀,以致接触电阻加大发热加剧。
所以,应采用特殊过渡触头。
浅谈变压器的常见故障及处理方法
浅谈变压器的常见故障及处理方法摘要:文章介绍了变压器的常见故障及处理方法,并对故障处理方法进行了归纳总结,确保变压器的安全稳定运行有重要的意义。
关键词:变压器故障分析处理变压器的安全稳定运行是我们日常的重点工作,对变压器的异常运行、常见故障分析进行总结,将有利于及时、准确判断故障原因、性质,采取有效措施,确保设备的安全稳定运行。
1 声音异常变压器在正常运行时,由于交变磁通的作用(所谓交变磁通,是指在正弦交流电作用下,磁通也按照正弦曲线的关系而变化),以及铁芯是由许多薄的硅钢片叠加而成的特点,变化的磁通会促使硅钢片发生震动而会发出连续均匀的“嗡嗡”声。
这种响声在变压器运行时,是很均匀而且是细微的,这是正常现象。
如果产生的声音不均匀或有其他特殊的响声,应视为变压器异常,并可根据声音的不同查找故障原因,进行及时处理。
主要有:(1)内部有较高且沉着的“嗡嗡”声,则可能是过负荷运行,可根据变压器负荷情况并加强监视。
(2)内部有短时“哇哇”声,则可能是电网中发生过电压,可根据有无接地信号,表计有无摆动来判定。
(3)变压器有放电声,则可能是套管或内部有放电现象,这时应对变压器作进一步检查。
(4)变压器有水沸声,则为变压器内部短路故障或接触不良,这时应立即停电检查。
(5)变压器有爆裂声,则为变压器内部或表面绝缘击穿,这时应立即停用进行检查。
(6)其他可能出现“叮当”声等,则可能是个别零件松动,可以根据现场情况处理。
上述几种异常发生时,运行人员应加强监视,做好事故预想及时联系停电检查处理,有备用变压器时即刻投入运行,将故障变压器退出运行。
同时引起变压器异常原因很多,而且很复杂,需要运行人员不断积累经验,才能作出合乎实际的判断和正确的处理方法。
2 变压器油枕故障油枕油位已满,呼吸器出现变压器油向外喷流,但瓦斯保护,压力释放阀,差动保护未动作,经对变压器停运进行电气试验,结果正常,后将油枕的视察窗拆开检查,未见有油,可见油枕本身存在故障。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
密封垫
• 工作结束后恢复主变重瓦斯保护压板
精品课件
谢谢!
精品课件
精品课件
• 一种是近几年改进 的新型呼吸器
• 这种呼吸器设计有 硅胶出、入口便于 运行时更换
• 呼吸器玻璃罩及油 杯都装有防护罩, 这样玻璃罩和油杯 就不容易损坏
精品课件
(一)吸湿器油封补油
油封的作用是不让空气中的水 分进入到变压器本体,油封的 有长期暴露在空气中会氧化、 挥发,所有我们要不定期的给
精品课件
更换硅胶的方法 •工作开始前要退出主变重瓦斯保
护压板 •打开呼吸器硅胶出口将硅胶放
到回收装置 •当变色的硅胶排放干净后关上排
口孔打开入口将合格的硅胶注 入呼吸器内,注满为止 •将呼吸器硅胶注入口盖紧,恢复 变压器重瓦斯压板
硅胶入口 硅胶出口
精品课件
(三)吸湿器玻璃罩、油封破损更换或整体更换 吸湿器的玻璃罩、油杯都是由有机玻璃材料制成的,在运行 过程中可能会遭到外力造成损坏 •确定吸湿器玻璃罩、油杯型号及尺寸以确保能够安装上去 •工作开始前要退出主变重瓦斯保护压板 •小心将吸湿器拆卸解体将相应的部件更换
最高油位线
最低油位线
精品课件
(二)呼吸器硅胶更换 硅胶的作用防止空气中的水分进入到变压器本体,且起到指 示作用: 干燥的硅胶是蓝色或白色的,受潮后的硅胶变成粉红色 由此起到了指示作用
干燥的硅胶
精品课件
受潮后的硅胶
•更换硅胶应在天气良好,空气适度小时进行。拆掉呼吸器 后应立即将呼吸管头用干净塑料纸包扎,严防潮气进入 •更换硅胶的同时要一并清洗更换
油封中变压器油(平时应根据变 压器的日常巡视检查规定,及时 发现及时更换),油封中油面应 高于挡气圈(约2/3),否则起不 到油封作用。
挡气圈
精品课件
更换硅胶时应做好自我防护,若硅胶进入眼中,需用 大量的水冲洗,并尽快找医生治疗。蓝色硅胶由于含 量更有换少下量来氧的化硅钴胶,可有再毒生,利因用避。免烘和干食再品生接时触应和注吸意入掌口握 中逐,渐如提发高生温中度毒,事以件免应剧立烈即干找燥医引生起治硅疗粒炸裂,降低回 收率。对硅胶焙烧再生时,温度过高会引起硅胶孔结 构的变化而明显降低其吸附效果,影响使用价值。对 于蓝胶指示剂或变色硅胶,脱附再生的温度应不超过 120℃,否则会因显色剂逐步氧化而失去显色作用。经 再生后的硅胶一般应过筛除去微细颗粒,以使颗粒均 匀。干燥保存备用。
精品课件
整体更换时应确定吸湿器固定法兰的孔径及孔距
精品课件
•回装时应注意安装法兰 密封垫的安装要平整、 正确,紧固螺丝时应对 角慢慢紧固,避免受理 不均匀
精品课件
• 如变压器在出厂时呼 吸器已经装上,则只 需要安装工程竣工之 前把呼吸器下盛油杯 卸开,去掉密封垫, 在盛油杯中加入变压 器油再装上即可(不必 装的过紧)。
变压器呼吸器常见故障分析处理
精品课件
变压器呼吸器常见故障分析处理
➢变压器呼吸器常见故障分析处理 ➢呼吸器硅胶更换 ➢呼吸器玻璃罩、油封破损更换或整
体更换
精品课件
–呼吸器的组成:
目前我们网上运行的设备 呼吸器有两种:
一种是老式的呼吸器, 这种呼吸器结构比较简 单 ,更换硅胶较为麻烦, 呼吸器的玻璃罩及油杯 没有防护,容易受到外 力破坏;
油封补油、清洗油杯
油杯长时间暴露在空 气中变压器油氧化形
成的油垢
精品课件
(1重瓦斯 保护压板
杯
拆卸油封油杯时应轻拿轻 放避免碰坏油
精品课件
拆卸时油杯太紧 用尖物逆时针轻轻敲
打
将油杯内的余油导入回收装置用汽油布清洗油杯将新油注 入油杯,油杯内右面应在最高和最低油位线中间。回装油 杯,恢复变压器重瓦斯保护压板
