船用泵

MARINE PUMP
船用泵

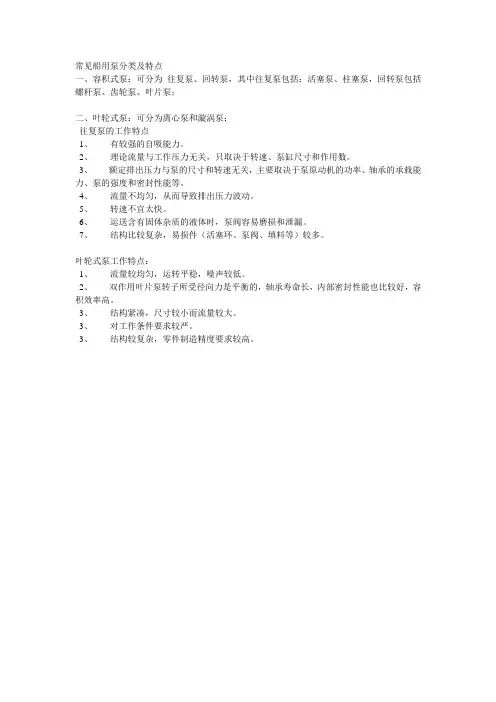

按工作原理分类： 1.容积式泵 容积式泵(Positive displacement pump)：通过运动部件的位移 容积式泵 使泵工作空间容积发生变化来吸排液体，把机械能传给液体达 到输送液体的目的。
往复式(Reciprocating) 活塞泵(Piston pump) 柱塞泵(Plunger pump) 回转式(Rotary) (Rotary) 齿轮泵(Gear pump) 外齿轮泵(External gear pump) 内齿轮泵(Internal gear pump) 叶片泵(Vane pump) 单作用叶片泵(Single-effect) 双作用叶片泵(2-effect) 螺杆泵(Screw pump) 单螺杆泵(Single-screw pump) 双螺杆泵(2-screw pump) 三螺杆泵(3-screw pump)
MARINE PUMP 离心泵实例： 离心泵实例：
船用泵
立式离心泵(Vertical type)
离心泵(Horizontal type)
叶轮(Impeller)
MARINE PUMP
船用泵
离心泵优点： 离心泵优点： (1)供液均匀，工作平稳，流量容易调节； (2)重量轻而外形尺寸小； (3)能与高速原动机直接相连而无需减速机构； (4)对杂质不敏感，易损件少，能输送多种液体； (5)结构简单紧凑，工作可靠，易于管理和维修。 离心泵缺点： 离心泵缺点： 主要缺点是没有自吸能力，启动前必须引水(Priming)，或附 主要缺点是没有自吸能力，启动前必须引水 加自吸装置。普通离心泵可通过丰富的操作经验完成“自吸”。 离心泵应用： 离心泵应用： 水泵(循环水泵、冷却水泵、凝水泵、给水泵、饮用水泵、卫 生水泵、压载水泵、舱底水泵、消防水泵)，油泵(货油泵、主 机滑油泵-特殊叶轮)。
MARINE PUMP 离心泵结构： 离心泵结构：
船用泵
1-叶轮(Impeller) 2-叶片(Blade) 3-泵壳(Shell) 4-吸入接管(Inlet connection) 5-扩压管(Diffuser) 6-泵轴(Shaft) 7-固定螺帽(Locking nut) 8-蜗室(Volute chamber) 单级蜗壳式离心泵(Single stage volute centrifugal pump)
4.电磁泵(Electromagnetism pump)：利用电磁力输送液态金属的 电磁泵 电磁 泵，用于原子能船锅炉的循环泵。
MARINE PUMP
船用泵
容积式泵 Positive displacement pump 一、往复泵
MARINE PUMP 往复泵的特点： 往复泵的特点：
船用泵
(1)有自吸能力。泵起动后能把泵缸、水阀箱以及吸入管内的 空气逐步抽除并将其排出，继而吸上液体，进入正常工作，这 种能力称为往复泵的自吸能力 自吸能力(Self-priming capability)。 自吸能力 (2)可以产生很高的压头。排出压力取决于仅取决于外界负荷， 与泵的尺寸、转速、作用次数无关。额定排出压力取决于原动 机功率、泵的强度、密封性能。排出端设安全阀。 (3)理论流量与压头无关，实际流量因压头增加而下降。 (4)输送液体不均匀。为降低排压波动，采用多作用泵或设置 空气室加以解决。 (5)转速不能太高。 (6)液体含有固体杂质，泵阀易摩擦和垫起。设吸入滤器。 (7)结构复杂、易损件多。
3.喷射泵(Ejection pump)：通过喷射工作流体所产生的高速射流， 喷射泵 喷射 吸引周围流体，进行动量交换，把动能传给输送的液体，再将动 能转换为压力能，从而达到输送流体的目的。
水射水泵(Water ejection pump) 水射真空泵(Water injector) 蒸汽喷射泵(Steam inducer) 空气喷射泵(Air inducer)
MARINE PUMP 三、叶片泵(Vane pump) 叶片泵 1.双作用叶片泵 双作用叶片泵(2-effect vane pump) 1.双作用叶片泵
船用泵
转子转一周，完成两次吸、排， 因此是双作用泵。 作用在转子上的液压力完全平衡， 所以双作用叶片泵属于卸荷式叶 片泵。
MARINE PUMP
MARINE PUMP
船用泵
齿轮泵的特点 (1)吸排方向取决于泵轴的回转方向; (2)有自吸能力，但因间隙较多，不如往复泵; (3)理论流量与压力无关，由工作部件尺寸和转速决定; (4)额定压力与转速、尺寸无关，取决于轴承强度、电机容量、 密封性能; (5)流量连续，但有脉动 ; (6)结构简单，易损件少，直接驱动,高速回转; (7)因磨擦面较多，故适用于排送具有润滑性的油类; 应用：滑油泵、驳油泵、液压传动中的供油泵等。
船用泵
2.单作用叶片泵 2.单作用叶片泵(Single-effect vane pump) 单作用叶片泵
转子转一周，完成一次吸、排， 因此是单作用泵。 转子和轴承承受不平衡的径向液 压力，所以单作用叶片泵属于非 卸荷式叶片泵。
1-转子 2-定子 3-叶片 4-泵体
MARINE PUMP
船用泵
叶轮式泵 Impeller pump 一、离心泵(Centrifugal pump) 离心泵 离心泵用以产生吸排液体的主要部件是具有叶片的叶轮。当 主要部件是具有叶片的叶轮。 主要部件是具有叶片的叶轮 叶轮回转时，充满在叶轮中的液体被带动做高速旋转而获得 离心力， 离心力，从进口流向出口。
MARINE PUMP
船用泵
2.叶片(叶轮)式泵(Impeller pump)：通过工作叶片带动液体高速 叶片(叶轮) 叶片 转动，使液体的能量增加，然后再将动能转换为压力能，从而完 成吸排液体的作用。
离心泵(Centrifugal pump) 轴流泵(Axial flow pump) 漩涡泵(Regenerative pump)
MARINE PUMP 二、齿轮泵(Gear pump) 齿轮泵 1.外齿轮泵 外齿轮泵(External gear pump) 1.外齿轮泵
船用泵
外齿轮泵工作原理 1-主动齿轮 2-从动齿轮 3-泵体 4-吸入口 5-排出口
吸排方向取决于转向，脱开啮合 的一侧与吸入管连通，插入啮合 的一侧与排出管连通。理论上， 转向改变，吸排方向改变。
MARINE PUMP
船用泵
Hale Waihona Puke Baidu
船用泵概述 Introduction to marine pump 一、泵的功用和分类 泵 (Pump)：用来提高液体机械能(位能、动能、压力能)并输送 液体的设备。(Potential energy, kinetic energy, pressure energy) 按用途分类： 1.船舶通用泵(General purpose pump) 2.船舶动力装置用泵(Pump for marine power plant) 3.船舶辅助机械用泵(Pump for auxiliary machinery) 4.船舶专用泵(Special purpose pump)
MARINE PUMP 2.内齿轮泵 2.内齿轮泵(Internal gear pump) 内齿轮泵
船用泵
内齿轮泵工作原理 1-齿轮 2-月牙形隔板 3-齿环 4-销钉 5-盖板 6-底盘
泵轴转向改变，靠啮合齿作用 力使隔板转过180°，吸排方向 不变。齿轮比齿环齿数少，齿 轮与齿环转向相同，齿轮比齿 环转速大。
