盲板规格尺寸

盲板规格尺寸

盲板尺寸
3
2:表中部分厚度为经验值,仅供参考
盲板厚度计算压力等级分为:低压: 0~1.6MPa
中压:1.6~10 MPa
高压:10~100 MPa
低压平板盲板厚度计算公式:
8 =dx( KXP/Rb ) 1/2+C
&盲板厚度,mm
d:直径。

以管道内径带入, mm
K:计算系数,一般K=0.3
P:操作压力,MPa
Rb:强度,为材料的抗拉强度,MPa
C:为腐蚀增量,一般取1.5~2.0mm
夹在两法兰之间的盲板,其计算厚度可按式(1)确定。

用整体钢板制造时,式中焊接接头系数力等于1。

对于永久性盲板应按式(2)增加厚度附加量。

a m = 0.433 d G ------------ 1 ------- ( 1)
Sd=Sm^2C 2 (2)
d+Cl + △(3) 式中
6 m -------- 盲板计算厚度(mm);
d G——凹面或平面法兰垫片的内径或环槽式垫片平均直径(mm)
P ——设计压力(MPa);
在设计温度下材料的许用应力(MPa)
4 ——焊接接头系数;
8 d ------- 盲板的设计厚度(mm)
C 2 ---------- 腐蚀裕量(mm) ;
C 1 ---------- 车冈板负偏差(mm)。

S n ---- 名义厚度(mm)。

除去负偏差以后的圆整植(mm)。

盲板规格尺寸69532

盲板规格尺寸69532

盲板尺寸
3
2:表中部分厚度为经验值,仅供参考
盲板厚度计算压力等级分为:低压:0~1.6MPa
中压:1.6~10 MPa
高压:10~100 MPa
低压平板盲板厚度计算公式:
δ=d×(K×P/Rb)1/2+C δ:盲板厚度, mm
d :直径。

以管道内径带入,mm K :计算系数,一般K=0.3 P :操作压力,MPa
Rb :强度,为材料的抗拉强度,MPa C :为腐蚀增量,一般取1.5~2.0mm
夹在两法兰之间的盲板,其计算厚度可按式(1)确定。

用整体钢板制造时,式中焊接接头系数φ等于1。

对于永久性盲板应按式(2)增加厚度附加量。

δm=0.433dG
ϕ
σ·][t
P
(1) δd=δm+2C2 (2)
δn =δd +C1 +△ (3) 式中
δm ——盲板计算厚度(mm);
dG ——凹面或平面法兰垫片的内径或环槽式垫片平均直径(mm); P ——设计压力(MPa);
[σ]t——在设计温度下材料的许用应力(MPa); φ ——焊接接头系数;
δd———盲板的设计厚度(mm);
C2———腐蚀裕量(mm);
C1———钢板负偏差(mm)。

δn———名义厚度(mm)。

△———除去负偏差以后的圆整植(mm)。

如有侵权请联系告知删除,感谢你们的配合!。

电动扇形盲板阀

电动扇形盲板阀

三、主要外形及连接尺寸
注:每台阀门有两个电动推杆,表中为单个电动推杆的功率;根据用户要求,本阀可配套电控箱,并可实现程序动作及实现计算机控制,具体要求须在合同中详细说明。

江苏神通
电动全封闭插板阀
FCF944X-0.5/1/2.5
二、阀门组成及动作原理
电动全封闭插板阀由主副阀体、阀板、伸缩节、固定套、丝杆螺母副夹紧机构、夹紧电装、行走电装、限位器、左、右侧阀体等部件组成。

关阀:夹紧电装驱动丝杆螺母副夹紧机构,使密封副脱开,到位后, 行走电装启动,驱动阀板行走由开到关,到位后,夹紧电装反向运转,丝杆螺母副夹紧机构自动夹紧到位,关阀结束。

开阀则反之。

江苏神通三、主要外形及连接尺寸
注:根据用户需要配套提供电控箱,可实现阀门程序动作并与计算机联网,但须在合同中注明
江苏神通。

【F943X电动盲板阀】

【F943X电动盲板阀】

【电动盲板阀】一、电动盲板阀产品特点:1、F943X电动盲板阀口径:200-2000mm2、采用扇形结构,阀门启闭作<90°的回转,启闭迅速,操作灵活方便。

3、丝杆增力夹紧结构,自锁性好,密封副不会自动松开造成介质外漏。

4、增加了水冷机构的阀门,最高耐温≤450℃。

5、配有多种驱动方式可供选择,气动、液动、电动可实现计算机程序控制。

6、在阀板的松开到位、夹紧到位、阀门开到位、关到位设有行程开关(或接近开关),可将信号反馈给控制中心。

电动盲板阀又名电动推杆扇形眼镜阀,电动推杆扇形翻板,主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成,并由底座、支撑柱构成一个刚性结构体。

密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设置闸板上,易于维护时更换密封圈,橡胶密封圈镶钳在闸板上。

电动推杆盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

二、电动盲板阀主要性能参数:三、电动盲板阀主要外形尺寸:单位:mm四、电动盲板阀订货须知:1、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。

2、若已经由设计单位选定的电动推杆盲板阀型号,请按型号直接向我司销售部订购。

3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的信合阀门专家为您审核把关。

电动盲板阀安装注意:扇形盲板阀在开启时左、右阀体应有16~20mm的轴向位移。

因此,管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移,建议按下述形式安装。

扇形盲板阀在能够保证管道外力不作用在阀门上的情况下,对安装位置不做规定。

电动盲板阀操作方法:用扳手依次逆时针旋动三个连接螺杆,使阀体与阀板分离并有均衡,适量的间隙(16mm左右),确认后转动阀板到工作位置。

反向旋动连接螺杆,使阀板与阀体紧密接触,达到绝对密封的目的。

电动盲板阀操作注意:a、橡胶密封圈不得与阀体粘连或发生硬磨擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。

盲板阀

盲板阀

F643X-1型气动式扇形盲板阀◆结构特点气动式扇形盲板阀主要由左阀体、右阀体、齿轮、齿圈、丝杠付、阀板、密封圈等零件组成。

并由底座、支撑柱构成一个刚性结构体。

阀门中设有启闭气缸和翻板气缸。

启闭气缸通过齿圈、齿轮和丝杠螺旋付驱动左、右阀体完成松开、夹紧动作。

翻板气缸驱动阀板完成开闭动作。

橡胶密封圈镶嵌在阀板上,密封性能好,更换方便。

阀门的启闭位置由隔爆型行程开关控制。

本阀可以单台远距离控制,亦可多台联网远距离控制。

非正常情况下还可以利用阀门本身的机械装置手动操作。

本阀安装时请参照图中所示确定安装方向。

◆主要结构尺寸单位:mmDN L D D1A H H1B N-φd重量(kg) 4004505404956009204001616-22300 4505005955506589954271616-22350 50050064560071211024522020-22400 60060075570592015005502020-26500 70060086081097016006002024-26580自动扇形盲板阀◆产品概述自动扇形盲板阀系列是我厂在F43CX-1.5型扇形盲板阀的基础上根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作和自动控制和隔继设备。

本系列自动扇形盲板阀有气动、液动、电动三种驱动方式并根据不同规格采用不同的结构形式。

以适应用户的能源条件、环境条件和工况条件。

本系列自动扇形盲板阀以其优越的性能为冶金、化工、环境保护等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔继设备。

本阀连接法兰尺寸符合GB2555-81标准。

检测方法符合GB/13927-92标准。

◆主要性能规范产品型号F643X-1F743X-1F743X-0.5F9T43X-0.5公称通径DN400~700400~700800~2000800~2000公称压力MPa0.10.10.050.05密封试验压力MPa0.120.120.060.06强度试验压力MPa0.150.150.0750.075驱动源压缩空气0.4~0.6MPa 压力油4-6MPa 3相380V50HZ工作温度-20℃~300℃ -20℃~130℃启闭时间S≤60适用介质煤气、烟气、空气连接法兰符合GB2555-81 PN2.5标准◆主要零件材料名称阀体、阀板丝杠、支柱丝母伸缩器密封圈材料碳素钢优质碳素钢调质锰铜合金奥氏体不锈钢氟橡胶硅橡胶丁腈橡胶◆选用须知1、选用时请根据工艺介质温度,确定所需的温度等级。

法兰盲板规格型号对照表

法兰盲板规格型号对照表

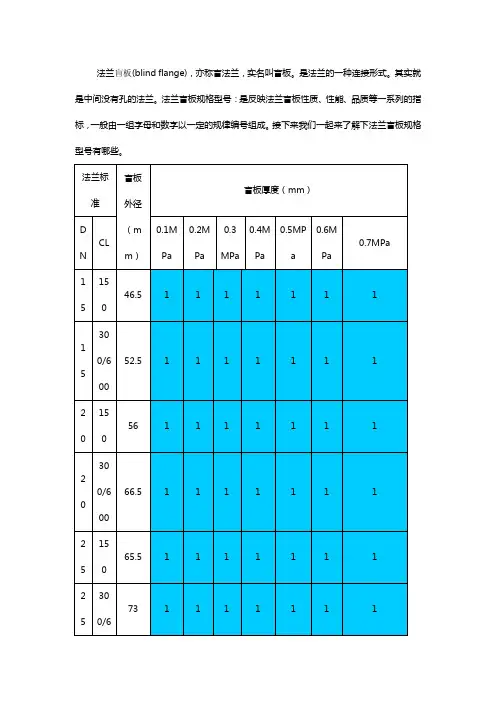

法兰盲板(blind flange),亦称盲法兰,实名叫盲板。

是法兰的一种连接形式。

其实就是中间没有孔的法兰。

法兰盲板规格型号:是反映法兰盲板性质、性能、品质等一系列的指标,一般由一组字母和数字以一定的规律编号组成。

接下来我们一起来了解下法兰盲板规格型号有哪些。

其功能之一是封堵住管道的末端,其二是有可以在检修时方便清除管道中的杂物的作用。

就封堵作用而言,与封头和管帽有相同的作用。

但是封头是没有办法拆卸的,而法兰盲板是用螺栓固定的,很方便的拆卸的。

法兰盲板材质有碳钢的,合金钢的,不锈钢的,塑料的等等
JB/T86.1-94
JB/T86.2-94
国家标准:
GB/T9123.1-2010
GB/T9123.2-2010
GB/T9123.1-2010
GB/T9123.4-2010
GB/T17241.1-1998
GB/T15530.8-1995
化工部标准
HG20601-2009
HG20602-2009
HG20622-2009
船用标准
GB/T4450-1995
法兰盲板起隔离、切断作用,和封头、管帽所起的作用是一样的。

由于其密封性能好,对于需要完全隔离的系统,一般都作为可靠的隔离手段。

盲板就是一个带柄的实心的圆,用于通常状况下处于隔离状态的系统。

而8字盲板,形状像8字,一端是盲板,另一端是节流环,但直径与管道的管径相同,并不起节流作用。

8字盲板,使用方便,需要隔离时,使用盲板端,需要正常操作时,使用节流环端,同时也可用于填补管路上盲板的安装间隙。

另一个特点就是标识明显,易于辨认安装状。

盲板规格尺寸

盲板规格尺寸

盲板尺寸之迟辟智美创作
3
2:表中部份厚度为经验值,仅供参考
盲板厚度计算
中压:1.6~10 MPa
高压:10~100 MPa
高压平板盲板厚度计算公式:
δ=d×(K×P/Rb)1/2+C
δ:盲板厚度, mm
d:直径.以管道内径带入,mm
P:把持压力,MPa
Rb:强度,为资料的抗拉强度,MPa
C:为腐蚀增量,一般取1.5~2.0mm
附表:盲板或者插班厚度(mm)(设计规定 CD42A1-82)
夹在两法兰之间的盲板,其计算厚度可按式(1)确定.用整体钢板制造时,式中焊接接头系数φ即是1.对永久性盲板应按式(2)增加厚度附加量.
δ(1)
δ
d=δ

+2C

(2)
δn=δd+C1 +△(3)
式中
δ

——盲板计算厚度(mm);


——凹面或平面法兰垫片的内径或环槽式垫片平均直
径(mm);
P——设计压力(MPa);
[σ]t——在设计温度下资料的许用应力(MPa);φ——焊接接头系数;
———盲板的设计厚度(mm);
δ

———腐蚀裕量(mm);



———钢板负偏差(mm).

δn———名义厚度(mm).
△———除去负偏差以后的圆整植(mm).。

盲板阀适用说明书

盲板阀适用说明书

电动扇形盲板阀使用说明书浙江四通阀门制造有限公司ZHEJIANG SITONG VALVE MAKING COMPANY一、F943X型电动式盲板阀主要用途及产品概述F943X型电动式盲板阀符号GB622-86《工业企业煤气安全规程》的规定,在阀门处于关闭状态时,能绝对切断管理系统中介质,是一种可靠切断气体介质的安全设备。

F943X型电动式盲板阀广泛用于冶金行业煤气、烟气、含尘气体及空气等管路系统的除尘环保设施中。

F943X型电动式盲板阀可以实现远距离开启和关闭,可靠切断气体介质,是一种理想的煤气及有毒气体管路绝对切断的安全控制阀门。

二、F943X型电动盲板阀结构概述F943X型电动盲板阀外形结构如下图所示该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、杠杆、不锈钢补偿器、电动推杆等组成。

它是通过三根支丝杆联成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。

中阀体与右阀体用不锈钢膨胀管联接,左、中阀体分别用三根两端带左右梯形螺纹的丝杠联接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。

三根丝杠中上面一根丝杠中间装有盲板,盲板绕该轴心旋转。

下面两根丝杠在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避免密封胶圈擦伤。

工作原理:用松开、夹紧时,由电动推杆带动连杆移动,从而带动三个连杆,同时作正向(或反向)旋转,使左、右两阀体松开(或夹紧),用另外一电动推杆带动盲板转动,达到对盲板上的盲孔和通孔转位动作。

三、技术参数及性能规范(见表1)表1 F943X型电动扇形盲板阀技术参数及性能规范四、标准与规范(见表2)表2 标准与规范五、主要零件材质(见表3)表3 主要零件材质六、产品结构简图七、F943X主要外型尺寸和连接尺寸(见表4)表4 主要外形尺寸和连接尺寸PN0.5/1/1.5MPa 法兰连接尺寸符合GB9115.188DN D D1 b N-Φd B L L1 H N1-Φd1 200 320 280 22 8-Φ18 500 580 110 350 4-Φ12 250 375 335 24 12-Φ18 500 580 150 400 4-Φ12 300 440 395 24 12-Φ22 500 580 150 450 4-Φ12 350 490 445 24 12-Φ22 600 580 200 480 4-Φ15 400 540 495 24 16-Φ22 600 680 200 500 4-Φ15 450 595 550 26 16-Φ22 600 680 250 530 4-Φ15 500 645 600 26 20-Φ22 600 680 300 580 4-Φ15 600 755 705 26 20-Φ26 600 680 300 630 4-Φ15 700 860 810 26 24-Φ26 600 680 350 680 4-Φ18 800 975 920 26 24-Φ30 800 680 400 730 4-Φ18900 1075 1020 26 24-Φ30 800 710 400 780 4-Φ18 1000 1175 1120 26 28-Φ30 800 710 500 830 4-Φ20 1100 1275 1220 26 28-Φ30 800 710 500 880 4-Φ20 1200 1375 1320 26 32-Φ30 800 830 600 940 6-Φ20 1300 1475 1420 26 32-Φ30 800 830 600 990 6-Φ20 1400 1575 1520 26 36-Φ30 850 830 700 1040 6-Φ20 1500 1675 1620 26 36-Φ30 850 830 750 1090 6-Φ22 1600 1790 1730 26 40-Φ30 850 830 800 1140 6-Φ22F943X电动扇形盲板阀控制箱电器原理图:配套电动装置参数:规格200-400 450-600 700-800 900-1000 1200 1400 1600 1800 2000电动装置电机功率0.12 0.12 0.25 0.25 0.37 0.37 0.55 0.55 0.75 动作时间≤60S ≤60S ≤80S ≤80S≤80S电动夹紧装置电机功率0.25 0.25 0.25 0.25 0.37 0.37动作时间≤10S ≤15S ≤35S≤40S≤40S≤45S电压380V八、运输、存贮1.运输过程中必须将每台阀门的电动执行器包履固定、包装箱固定好,防止运输过程中磕碰损坏。

F943X盲板阀说明书—电动推杆 永嘉鸿宇阀门

F943X盲板阀说明书—电动推杆   永嘉鸿宇阀门

F943X型电动盲板阀使用说明书鸿宇阀门一、用途及主要性能规范:1.产品用途:F943X型电动盲板阀符合GB6222-86《工业企业煤气安全规程》的规定,在阀门处于关闭状态时,能绝对切断管路中的介质,实现绝对密封,并可实现远距离操作,是一种理想的煤气及有害、有毒气体管网绝对切断的安全控制设备。

同时,该阀亦适用做管道终端的盲板,以缩短维修时间或更方便连接新的管网系统。

2.主要性能规范:二、结构特点及工作原理F943X型电动盲板阀(如图)所示,是由左阀体、右阀体、盲板、丝杠螺母副、连杆、不锈钢补偿器、盲板装置,松开、夹紧装置等组成。

左、右两阀体及阀板用三个正反扣丝杠螺母副联成一个钢性整体,补偿器设在右阀体上,以保证左、右阀体的分离行程。

盲板安装在顶端丝杠上,转位时经丝杠轴心旋转,经保证阀门夹紧,分离时盲板平移及转位时,密封圈不被擦伤。

三个连杆分别安装在三根丝杠的一端与连杆相结合。

该阀门的密封圈在板上,密封性能好,更换方便,由于采用连杆传动,更适用于在粉尘环境中工作。

工作原理:用松开、夹紧装置上的防爆电动装置推动连杠,从而带动三根丝杠同时作正向(或反向)旋转,使左、右两阀体松开(或夹紧);用盲板装置的防爆电动装置推动盲板转动达到盲板转动达到盲板上盲孔和通孔的转位动作。

本阀门可实现阀门的远距离控制。

三、主要零件材料:F943X型电动推杆盲板阀四、主要结构尺寸及连结尺寸表(mm)DN L D D1 H H1 A B C b n-d质量(Kg)PN0.05 PN0.15 PN0.25300 500 440 395 720 360 480 18 12-22 205 225 250 350 600 490 445 810 380 520 18 12-22 235 255 280 400 600 540 495 850 405 600 24 16-22 286 305 335 450 600 595 550 905 430 658 24 16-22 340 370 400 500 600 645 600 1080 750 712 26 20-22 420 460 500 600 600 755 705 1590 830 874 26 24-26 530 580 630 700 600 860 810 1680 880 970 26 24-30 605 665 630 800 800 975 920 1860 1125 1100 1130 525 35 24-30 1500 1650 1750 900 800 1075 1020 2055 1270 1200 1220 570 35 24-30 1800 1950 2100 1000 800 1175 1120 2240 1400 1320 1320 620 35 28-30 2100 2300 2500 1100 800 1275 1220 2425 1535 1510 1420 670 35 28-30 2300 2500 2700 1200 800 1375 1320 2620 1680 1625 1490 700 35 32-30 2600 2800 3050 1300 800 1475 1420 2760 1770 1749 1490 700 35 32-30 3000 3300 3600 1400 850 1575 1520 2960 1925 1858 1490 700 35 36-30 4170 4550 4950 1500 850 1690 1630 3105 2050 1976 1590 750 35 36-30 4900 5300 5800 1600 850 1790 1730 3300 2160 2093 1690 800 35 40-30 5350 5850 6350 1800 600 1990 1930 3610 2370 2335 1890 900 35 44-30 6950 7600 8300 2000 1200 2190 2130 3960 2620 2570 2070 1000 35 46-30 8750 9500 10500五、安装、使用、维修保养注意事项:1.安装时介质流向必须按阀门上标示的箭头方向,管路中冷凝水的流向也应符合箭头所示方向。

F943CX-2.5C扇形盲板阀图样及数据

F943CX-2.5C扇形盲板阀图样及数据

结构特点及用途:
电动扇形盲板阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、电动推杆等零件组成,并由底座、支撑柱构成一个刚性结构体。

阀门中设有夹紧推杆和翻板推杆,夹紧推杆通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作,翻板推杆驱动翻板完成开关动作。

橡胶密封圈镶嵌在翻板上,具有耐高温,密封性能好、更换方便、使用寿命长等特点。

本阀可以单台远距离控制,亦可多台联网远距离控制。

非正常情况下还可以利用阀门自身装置手动操作。

主要外形及连接尺寸表。

盲板尺寸表

盲板尺寸表

盲板尺寸表
0.80.91
1/2为0.5次低压平板盲板厚度计算公式:δ=d×(K×P/Rb)1/2+C δ:盲板厚度, mm
d:直径。

以管道内径带入,mm K:计算系数,一般K=0.3P:操作压力,MPa
Rb:强度,为材料的抗拉强度,MPa C:为腐蚀增量,一般取
1.5~
2.0mm
GB50316-2000《工业金属管道设计规范》
6.7.2夹在两法兰之间的盲板,其计算厚度,可按(式一)确定。

用整体钢板制造时,式中焊接接头系数E等于1。

对于永久性盲板应按(式二)增加厚度附加量。

tm=0.433d [P/([σ]*E)]0.5 (式一)tp= tm +2C2+C1 (式二)tm—盲板计算厚度(mm)
d—凹面或平面法兰垫片的内径或环槽式垫片平均直径(mm)P—设计压力(MPa)
[σ—设计温度下材料的许用应力(MPa)Q235-A、B热轧板100℃以内3-40mm许用应力[σ] =113(MPa)tp—盲板的设计厚度(mm)C2—腐蚀或腐蚀附加量(mm)C1—厚度减薄附加量(mm)度,可按(式一)确定。

等于1。

对于永久性盲板应按(式二)(式一)
(式二)
垫片平均直径(mm)
)Q235-A、B热轧板100℃以内3-40mm许。

盲板阀的分类及特点属性

盲板阀的分类及特点属性

盲板阀的种类及特点属性盲板阀是一种手动、电动或气动、液动切断气体介质的闸板阀,它的种类大体可以分为电动盲板阀、封闭式插板阀、液动盲板阀、电动敞开式盲板阀、气动盲板阀。

所适用介质一般是煤气及有毒、有害、易燃气体。

以下是盲板阀性能参数:盲板阀主要性能参数公称压力PN(MPa) 0.25 0.15 0.10 0.05强度试验MPa 0.3750.225 0.15 0.075密封试验MPa 0.275 0.165 0.11 0.055密封材料丁腈橡胶硅橡胶氟橡胶适用温度-20~100℃-20~200℃-20~300℃适用介质煤气等有毒、有害、易燃气体采用标准连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶;主要零部件材料下面就来介绍各类型号的盲板阀特点:(1)F643X气动扇形盲板阀既可以自动控制又可以远距离控制的隔断设备。

本阀不仅结构简单、重量轻、性能可靠安全、操作简便,而且橡胶密封圈镶嵌在翻板上,具有耐高温、密封性能好、替换方便、使用寿命长等特点。

本阀能够单台进行远距离控制,也能够多台联网进行远距离控制,在特殊情况情况下还可以利用阀门的自身装置进行手动操作。

(2)F943X电动扇形盲板阀,属于自动扇形盲板阀的产品。

主要适用于工矿行业,用作切断装置的冶金阀门。

该阀门既能够实现单台远距离控制,也能够实现多台远距离控制,当然在特殊情况下也能进行手动操作。

它是由底座和支撑柱构成一个结构体,具有稳定性高的特点。

密封圈在阀板上,具有密封性能高的优点。

(3)F743X液动扇形盲板阀,主要由左阀体、右阀体、丝杆、闸板、密封圈、杠杆、液压油缸等零件组成,并由底座、支撑柱构成一个刚性结构体。

阀门中设有夹紧、松开汽缸和翻板汽缸,夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作,翻板汽缸驱动闸板完成开关动作。

(4)F343CX手动扇形盲板阀由阀体、涡轮转动机构、扇形盲板等组成。

盲板阀适用说明书

盲板阀适用说明书

电动扇形盲板阀使用说明书浙江四通阀门制造有限公司ZHEJIANG SITONG VALVE MAKING COMPANY一、F943X型电动式盲板阀主要用途及产品概述F943X型电动式盲板阀符号GB622-86《工业企业煤气安全规程》的规定,在阀门处于关闭状态时,能绝对切断管理系统中介质,是一种可靠切断气体介质的安全设备。

F943X型电动式盲板阀广泛用于冶金行业煤气、烟气、含尘气体及空气等管路系统的除尘环保设施中。

F943X型电动式盲板阀可以实现远距离开启和关闭,可靠切断气体介质,是一种理想的煤气及有毒气体管路绝对切断的安全控制阀门。

二、F943X型电动盲板阀结构概述F943X型电动盲板阀外形结构如下图所示该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、杠杆、不锈钢补偿器、电动推杆等组成。

它是通过三根支丝杆联成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。

中阀体与右阀体用不锈钢膨胀管联接,左、中阀体分别用三根两端带左右梯形螺纹的丝杠联接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。

三根丝杠中上面一根丝杠中间装有盲板,盲板绕该轴心旋转。

下面两根丝杠在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避免密封胶圈擦伤。

工作原理:用松开、夹紧时,由电动推杆带动连杆移动,从而带动三个连杆,同时作正向(或反向)旋转,使左、右两阀体松开(或夹紧),用另外一电动推杆带动盲板转动,达到对盲板上的盲孔和通孔转位动作。

三、技术参数及性能规范(见表1)表1 F943X型电动扇形盲板阀技术参数及性能规范四、标准与规范(见表2)表2 标准与规范五、主要零件材质(见表3)表3 主要零件材质六、产品结构简图七、F943X主要外型尺寸和连接尺寸(见表4)表4 主要外形尺寸和连接尺寸PN0.5/1/1.5MPa 法兰连接尺寸符合GB9115.188DN D D1 b N-Φd B L L1 H N1-Φd1 200 320 280 22 8-Φ18 500 580 110 350 4-Φ12 250 375 335 24 12-Φ18 500 580 150 400 4-Φ12 300 440 395 24 12-Φ22 500 580 150 450 4-Φ12 350 490 445 24 12-Φ22 600 580 200 480 4-Φ15 400 540 495 24 16-Φ22 600 680 200 500 4-Φ15 450 595 550 26 16-Φ22 600 680 250 530 4-Φ15 500 645 600 26 20-Φ22 600 680 300 580 4-Φ15 600 755 705 26 20-Φ26 600 680 300 630 4-Φ15 700 860 810 26 24-Φ26 600 680 350 680 4-Φ18 800 975 920 26 24-Φ30 800 680 400 730 4-Φ18900 1075 1020 26 24-Φ30 800 710 400 780 4-Φ18 1000 1175 1120 26 28-Φ30 800 710 500 830 4-Φ20 1100 1275 1220 26 28-Φ30 800 710 500 880 4-Φ20 1200 1375 1320 26 32-Φ30 800 830 600 940 6-Φ20 1300 1475 1420 26 32-Φ30 800 830 600 990 6-Φ20 1400 1575 1520 26 36-Φ30 850 830 700 1040 6-Φ20 1500 1675 1620 26 36-Φ30 850 830 750 1090 6-Φ22 1600 1790 1730 26 40-Φ30 850 830 800 1140 6-Φ22F943X电动扇形盲板阀控制箱电器原理图:配套电动装置参数:规格200-400 450-600 700-800 900-1000 1200 1400 1600 1800 2000电动装置电机功率0.12 0.12 0.25 0.25 0.37 0.37 0.55 0.55 0.75 动作时间≤60S ≤60S ≤80S ≤80S≤80S电动夹紧装置电机功率0.25 0.25 0.25 0.25 0.37 0.37动作时间≤10S ≤15S ≤35S≤40S≤40S≤45S电压380V八、运输、存贮1.运输过程中必须将每台阀门的电动执行器包履固定、包装箱固定好,防止运输过程中磕碰损坏。
