盲板尺寸对照表
盲板规格尺寸
盲板尺寸
3
2:表中部分厚度为经验值，仅供参考
盲板厚度计算压力等级分为：低压: 0~1.6MPa
中压：1.6~10 MPa
高压：10~100 MPa
低压平板盲板厚度计算公式：
8 =dx( KXP/Rb ) 1/2+C
&盲板厚度，mm
d:直径。
以管道内径带入, mm
K:计算系数，一般K=0.3
P:操作压力，MPa
Rb:强度，为材料的抗拉强度，MPa
C:为腐蚀增量，一般取1.5~2.0mm
夹在两法兰之间的盲板，其计算厚度可按式（1）确定。
用整体钢板制造时，式中焊接接头系数力等于1。
对于永久性盲板应按式（2）增加厚度附加量。
a m = 0.433 d G ------------ 1 ------- ( 1)
Sd=Sm^2C 2 (2)
d+Cl + △(3) 式中
6 m -------- 盲板计算厚度（mm）;
d G——凹面或平面法兰垫片的内径或环槽式垫片平均直径（mm）
P ——设计压力（MPa）;
在设计温度下材料的许用应力（MPa）
4 ——焊接接头系数；
8 d ------- 盲板的设计厚度（mm）
C 2 ---------- 腐蚀裕量（mm） ;
C 1 ---------- 车冈板负偏差（mm）。
S n ---- 名义厚度（mm）。
除去负偏差以后的圆整植（mm）。
(完整word版)盲板规格尺寸
盲板尺寸
3
2：表中部分厚度为经验值，仅供参考
盲板厚度计算压力等级分为：低压：0~1.6MPa
中压：1.6~10 MPa
高压：10~100 MPa
低压平板盲板厚度计算公式：
δ=d×（K×P/Rb）1/2+C
δ：盲板厚度，mm
d：直径。
以管道内径带入，mm
K ：计算系数，一般K=0.3 P ：操作压力，MPa
Rb ：强度，为材料的抗拉强度，MPa C ：为腐蚀增量，一般取1.5~2.0mm
夹在两法兰之间的盲板，其计算厚度可按式（1）确定。
用整体钢板制造时，式中焊接接头系数φ等于１。
对于永久性盲板应按式（2）增加厚度附加量。
δｍ＝0.433ｄＧ
ϕ
σ·][t
P
（1） δｄ＝δｍ＋２Ｃ２ （2）
δn ＝δd ＋Ｃ１ +△ （3） 式中
δｍ ——盲板计算厚度（ｍｍ）；
ｄＧ ——凹面或平面法兰垫片的内径或环槽式垫片平均直径（ｍｍ）； Ｐ ——设计压力（ＭＰａ）；
［σ］ｔ
——在设计温度下材料的许用应力（ＭＰａ）； φ ——焊接接头系数；
δｄ ———盲板的设计厚度（ｍｍ）； Ｃ２ ———腐蚀裕量（ｍｍ）； Ｃ１ ———钢板负偏差（ｍｍ）。
δn ———名义厚度（ｍｍ）。
△ ———除去负偏差以后的圆整植（ｍｍ）。
国标盲板标准尺寸表
国标盲板标准尺寸表国标盲板是一种用于管道连接的特殊组件，它通常被用于封闭管道系统中的一个或多个孔洞，以便进行维护、检修或清洗。
盲板的尺寸标准对于管道系统的安全运行和维护至关重要。
下面将介绍国标盲板的标准尺寸表，以便大家更好地了解和使用这一重要的管道连接组件。
国标盲板标准尺寸表主要包括盲板的直径、厚度、螺栓孔数量及尺寸等内容。
在选择盲板时，需要根据管道系统的压力等级、材质、温度和介质等因素来确定合适的尺寸。
以下是常见的国标盲板标准尺寸表：1. 盲板直径，国标盲板的直径通常与管道的外径相对应，常见的直径有DN15、DN20、DN25等，也可以根据实际需要定制非标准尺寸的盲板。
2. 盲板厚度，盲板的厚度一般根据管道系统的压力等级来确定，常见的厚度有5mm、8mm、10mm等，需要根据实际情况选择合适的厚度以确保盲板的安全性能。
3. 螺栓孔数量及尺寸，盲板上的螺栓孔用于固定盲板和法兰，通常有4个、8个、12个等不同数量的螺栓孔，螺栓孔的尺寸也需要根据盲板的直径和厚度来确定。
国标盲板标准尺寸表的制定是为了保证盲板在管道系统中的安全运行，因此在选择和安装盲板时必须严格按照标准要求进行。
此外，还需要注意以下几点：1. 盲板的材质选择应符合管道系统的要求，常见的材质有碳钢、不锈钢、合金钢等，需要根据介质的性质和温度来选择合适的材质。
2. 安装盲板时，需要确保盲板与法兰之间的密封性能良好，避免因泄漏而造成安全事故。
3. 在盲板使用过程中，需要定期检查盲板的密封性能和表面状况，及时更换损坏的盲板以确保管道系统的安全运行。
综上所述，国标盲板标准尺寸表对于管道系统的安全运行至关重要，正确选择和使用盲板可以有效保障管道系统的安全性能。
希望大家在使用盲板时能够严格按照标准要求进行，确保管道系统的安全运行和维护。
同时，也希望相关行业的生产和使用单位能够加强对盲板标准的学习和理解，提高对盲板安全性能的重视，共同维护好管道系统的安全运行。
盲板规格尺寸
盲板尺寸Pg=1K G Pg=2.5 K G Pg=6K G Pg=10K G Pg=16K G Pg=25K G Dg=10 Φ35 Φ35 Φ35 Φ40 Φ40Dg=15 Φ40 Φ40 Φ40 Φ45 Φ45Dg=20 Φ50 Φ50 Φ50 Φ58 Φ58Dg=25 Φ60 Φ60 Φ60 Φ68×6 Φ68×6Dg=32 Φ70 Φ70 Φ70×6 Φ78×6 Φ78×6Dg=40 Φ80×6 Φ80×6 Φ80×6 Φ88×6 Φ88×6Dg=50 Φ90×6 Φ90×6 Φ90×6 Φ102×6 Φ102×6Dg=65 Φ110×6 Φ110×6 Φ110×6 Φ122×6 Φ122×6Dg=80 Φ128×6 Φ128×6 Φ128×6 Φ138×6 Φ138×6Dg=100 Φ148×6 Φ148×6 Φ148×6 Φ158×6 Φ158×6 Φ162×6 Dg=125 Φ178×8 Φ178×8 Φ178×8 Φ188×8 Φ188×8 Φ188×8 Dg=150 Φ202×10 Φ202×10 Φ202×10 Φ212×10 Φ212×10 Φ218×10 Dg=175 Φ232×10 Φ232×10 Φ232×10 Φ242×10 Φ242×10 Φ248×10 Dg=200 Φ258×12 Φ258×12 Φ258×12 Φ268×12 Φ268×12 Φ278×12 Dg=225 Φ282×12 Φ282×12 Φ282×12 Φ295×12 Φ295×12 Φ305×18 Dg=250 Φ312×12 Φ312×12 Φ312×12 Φ320×12 Φ320×12 Φ335×18 Dg=300 Φ365×12 Φ365×12 Φ365×12 Φ370×14 Φ378×14 Φ390×18 Dg=350 Φ415×12 Φ415×12 Φ415×12 Φ430×14 Φ438×18 Φ450×20 Dg=400 Φ465×12 Φ465×12 Φ465×16 Φ482×18 Φ496×20 Φ505×20 Dg=450 Φ520×12 Φ520×12 Φ520×18 Φ532×20 Φ550×20 Φ555×24 Dg=500 Φ570×16 Φ570×18 Φ570×20 Φ585×20 Φ610×24 Φ615×24 Dg=600 Φ670×18 Φ670×18 Φ670×24 Φ685×24 Φ720×24Dg=700 Φ775×18 Φ775×18 Φ775×24Dg=800 Φ880 Φ880 Φ880Dg=1000 Φ1080×20 Φ1080×20 Φ1080×20Dg=1200 Φ1280×20 Φ1280×20 Φ1280×201：如无特殊情况，盲板材质选用A32：表中部分厚度为经验值，仅供参考盲板厚度计算压力等级分为：低压：0~1.6MPa中压：1.6~10 MPa高压：10~100 MPa低压平板盲板厚度计算公式：δ=d×（K×P/Rb）1/2+Cδ：盲板厚度，mmd：直径。
盲板规格尺寸(可编辑修改word版)
盲板尺寸32：表中部分厚度为经验值，仅供参考盲板厚度计算压力等级分为：低压：0~1.6MPa中压：1.6~10 MPa高压：10~100 MPa低压平板盲板厚度计算公式：δ=d×（K×P/Rb）1/2+C δ：盲板厚度，mm d：直径。
以管道内径带入，mmK：计算系数，一般K=0.3 P：操作压力，MPa Rb：强度，为材料的抗拉强度，MPa C：为腐蚀增量，一般取1.5~2.0mm盲板规格工作压力（MPa）1.0 1.62.5 4.0 6.425 ——8 10 1032 ——8 10 1040 ——8 10 1250 8 8 10 10 1265 8 8 10 12 1480 8 8 10 14 14100 8 8 10 16 18125 8 8 10 16 18150 10 10 12 20 20200 12 14 16 20 24250 14 16 20 24 28300 16 18 22 28 34 注：若管道内温度在120 摄氏度以下，则中低压平板盲板与高压双凸面盲板皆用20#钢制作；若温度在120 摄氏度以上，皆用30#钢制作。
夹在两法兰之间的盲板，其计算厚度可按式（1）确定。
用整体钢板制造时，式中焊接接头系数φ 等于１。
对于永久性盲板应按式（2）增加厚度附加量。
P（1）δｍ＝0.433ｄＧ[]t·δｄ＝δｍ＋２Ｃ２（2）δn＝δd＋Ｃ１+△（3）式中δｍ——盲板计算厚度（ｍｍ）；ｄＧ——凹面或平面法兰垫片的内径或环槽式垫片平均直径（ｍｍ）；Ｐ——设计压力（ＭＰａ）；［σ］ｔ——在设计温度下材料的许用应力（ＭＰａ）；φ——焊接接头系数；δｄ———盲板的设计厚度（ｍｍ）；Ｃ２———腐蚀裕量（ｍｍ）；Ｃ１———钢板负偏差（ｍｍ）。
δn———名义厚度（ｍｍ）。
△———除去负偏差以后的圆整植（ｍｍ）。

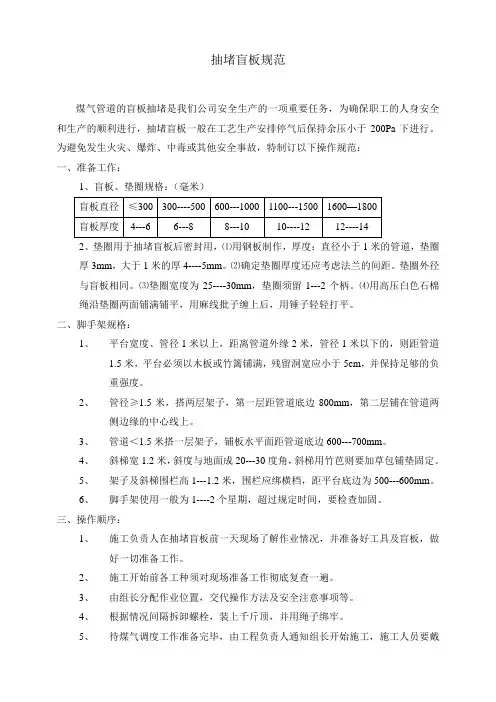

抽堵盲板规范
抽堵盲板规范煤气管道的盲板抽堵是我们公司安全生产的一项重要任务，为确保职工的人身安全和生产的顺利进行，抽堵盲板一般在工艺生产安排停气后保持余压小于200Pa下进行。
为避免发生火灾、爆炸、中毒或其他安全事故，特制订以下操作规范：一、准备工作：1、盲板、垫圈规格：（毫米）2、垫圈用于抽堵盲板后密封用，⑴用钢板制作，厚度：直径小于1米的管道，垫圈厚3mm，大于1米的厚4----5mm。
⑵确定垫圈厚度还应考虑法兰的间距。
垫圈外径与盲板相同。
⑶垫圈宽度为25----30mm，垫圈须留1---2个柄。
⑷用高压白色石棉绳沿垫圈两面铺满铺平，用麻线批子缠上后，用锤子轻轻打平。
二、脚手架规格：1、平台宽度、管径1米以上，距离管道外缘2米，管径1米以下的，则距管道1.5米，平台必须以木板或竹篱铺满，残留洞宽应小于5cm，并保持足够的负重强度。
2、管径≥1.5米，搭两层架子，第一层距管道底边800mm，第二层铺在管道两侧边缘的中心线上。
3、管道＜1.5米搭一层架子，铺板水平面距管道底边600---700mm。
4、斜梯宽1.2米，斜度与地面成20---30度角，斜梯用竹芭则要加草包铺垫固定。
5、架子及斜梯围栏高1---1.2米，围栏应绑横档，距平台底边为500---600mm。
6、脚手架使用一般为1----2个星期，超过规定时间，要检查加固。
三、操作顺序：1、施工负责人在抽堵盲板前一天现场了解作业情况，并准备好工具及盲板，做好一切准备工作。
2、施工开始前各工种须对现场准备工作彻底复查一遍。
3、由组长分配作业位置，交代操作方法及安全注意事项等。
4、根据情况间隔拆卸螺栓，装上千斤顶，并用绳子绑牢。
5、待煤气调度工作准备完毕，由工程负责人通知组长开始施工，施工人员要戴好劳防用品及防毒面具，仔细检查，保证呼吸舒适。
6、拆卸所有螺栓，压千斤顶，使法兰分开到一定宽度，用铲刀清理法兰表面，插上或取出盲板，并检查盲板和垫圈是否对正。
7、松开千斤顶，校正法兰，装上所有螺栓并紧固。
盲板尺寸表
盲板尺寸表
0.80.91
1/2为0.5次低压平板盲板厚度计算公式：δ=d×（K×P/Rb）1/2+C δ：盲板厚度， mm
d：直径。
以管道内径带入，mm K：计算系数，一般K=0.3P：操作压力，MPa
Rb：强度，为材料的抗拉强度，MPa C：为腐蚀增量，一般取
1.5~
2.0mm
GB50316-2000《工业金属管道设计规范》
6.7.2夹在两法兰之间的盲板，其计算厚度，可按（式一）确定。
用整体钢板制造时，式中焊接接头系数E等于1。
对于永久性盲板应按（式二）增加厚度附加量。
tm=0.433d [P/（[σ]*E）]0.5 （式一）tp= tm +2C2+C1 （式二）tm—盲板计算厚度（mm）
d—凹面或平面法兰垫片的内径或环槽式垫片平均直径（mm）P—设计压力（MPa）
[σ—设计温度下材料的许用应力（MPa）Q235-A、B热轧板100℃以内3-40mm许用应力[σ] =113（MPa）tp—盲板的设计厚度（mm）C2—腐蚀或腐蚀附加量（mm）C1—厚度减薄附加量（mm）度，可按（式一）确定。
等于1。
对于永久性盲板应按（式二）（式一）
（式二）
垫片平均直径（mm）
）Q235-A、B热轧板100℃以内3-40mm许。
