测量同轴度误差的方法
三坐标测量同轴度方法
三坐标测量同轴度方法同轴度是指测量对象与其中一轴线之间的平行程度。
在三坐标测量中，同轴度的测量是非常重要的，因为同轴度的误差可能会对测量结果产生重要影响。
下面将介绍三坐标测量中的一些常用同轴度测量方法。
一、光学测量法光学测量法是一种常用的同轴度测量方法，通过使用专用的光学投影仪或显微镜等设备，观察被测对象在不同位置上的投影图像，从而判断其同轴度。
这种方法的优点是非接触、高精度，适用于各种形状的测量对象。
二、机械比较测量法机械比较测量法是通过在被测对象的两端安装两个测量传感器，然后通过比较两个传感器的测量值来判断其同轴度。
这种方法的原理是当被测对象在两个传感器上移动时，如果两个传感器的测量结果一致，则说明对象与轴线平行；如果两个传感器的测量结果不一致，则说明对象存在偏差，即同轴度不好。
这种方法的优点是简单、直观，适用于形状较小的测量对象。
三、机械测量法机械测量法是一种直接测量被测对象与轴线之间距离的方法，通过在被测对象和轴线之间安装测距装置，并通过刻度盘或读数器来读取距离值，从而判断同轴度。
这种方法的优点是简单、直观，适用于形状较小的测量对象，但缺点是精度相对较低。
四、电容测量法电容测量法是一种间接测量被测对象与轴线之间距离的方法，通过在被测对象和轴线之间安装电容传感器，并通过测量电容值的变化来判断同轴度。
这种方法的优点是非接触，适用于各种形状的测量对象，但需要较复杂的仪器设备和技术。
五、激光测量法激光测量法是一种高精度、非接触的同轴度测量方法，通过在被测对象上照射激光束，然后利用激光传感器接收反射光信号，并通过分析信号的特性来判断同轴度。
这种方法的优点是高精度、高灵敏度，适用于各种形状的测量对象，但缺点是设备价格相对较高。
需要注意的是，在进行同轴度测量时，应根据被测对象的不同特性和要求选择合适的测量方法，并保证测量环境的稳定性和准确性。
此外，还需要注意测量方法的使用和操作技巧，以确保测量结果的可靠性和精度。
同轴度的三种测量方法
同轴度的三种测量方法
同轴度是机械产品检测中常见的一种形位公差项目。
是表示零件的轴与轴、孔与孔、轴与孔之间要求同轴，也可以理解为：控制实际轴线与基准轴线的偏离程度。
在测量中，同轴度是测量工件经常会遇到的事，在测量时，通常使用的测量设备主要是三坐标测量仪，三坐标是公认的测量空间形状误差较好的精密检测设备。
三坐标测量仪测量同轴度的测量方式有公共轴线法、直线度法、求距法，其中公共轴线法是最广泛使用的办法。
1.公共轴线法
在被测元素和基准元素上测量多个横截面的圆，再将这些圆的圆心构造一条3D直线，作为公共轴线，每个圆的直径可以不一致，然后分别计算基准圆柱和被测圆柱对公共轴线的同轴度，取其最大值作为该零件的同轴度。
这条公共轴线近似于一个模拟心轴，所以使用公共轴线法的测量效果是最接近零件的实际装配过程。
2.直线度法
在被测元素和基准元素上测量多个横截面的圆，然后选择这几个元构造一条3D直线，同轴度近似为直线度的两倍。
被收集的圆在测量时最好测量其整圆，如果实在一个扇形上测量，则测量软件计算出的偏差可能很大。
3.求距法
同轴度为被测元素和基准元素轴线间最大距离的两倍。
即用关系
计算出被测元素和基准元素的最大距离后，将其乘以2即可。
求距法在计算最大距离时要将其投影到一个平面上来计算，因此这个平面与用作基准的轴的垂直度要好。
这种情况比较适合测量同心度。
同轴度误差测量方法介绍
同轴度误差测量方法介绍摘要：同轴度属于形位公差中的一种，主要是用来控制理论上应同轴的被测轴线与基准轴线的不同轴程度。
下面我们将对同轴度进行介绍，主要包括其测量方法等内容。
什么是同轴度？同轴度：用于控制轴类零件的被测轴线对基准轴线的同轴度误差。
同轴度公差：是用来控制理论上应同轴的被测轴线与基准轴线的不同轴程度。
同轴度误差：被测轴线相对基准轴线位置的变化量.简单理解就是：零件上要求在同一直线上的两根轴线，它们之间发生了多大程度的偏离，两轴的偏离通常是三种情况(基准轴线为理想的直线)的综合——被测轴线弯曲、被测轴线倾斜和被测轴线偏移。
同轴度误差是反映在横截面上的圆心的不同心。
同轴度的作用1、轴类零件圆度、同心度、圆周跳动、断面差的精密测量2、轴类零件外圆及内园参数的同时精密测量、3、轴类零件多点参数的同时精密测量；4、快速测量、断差面、内圆及外圆可同时测量。
任务：测量联动轴零件的同轴度误差任务分析：被测项目是被测要素为大圆柱面的轴线，基准要素为两端小圆柱面的公共轴线。
含义：大圆柱面的轴线必须位于直径为公差值Φt（Φ0.08mm）的圆柱面内，此圆柱面的轴线与公共基准轴线A‐B（即两个小圆柱面的公共轴线）重合。
根据含义可知，我们选择测量方法有两种。
方法一：用两个相同的刃口状 V 形块支承基准部位，然后用打表法测量被测部位。
1、测量器具准备百分表、表座、表架、刃口状 V 形块、平板、被测件、全棉布数块、防锈油等。
2、测量步骤1）将准备好的刃口状 V 形块放置在平板上，并调整水平。
2）将被测零件基准轮廓要素的中截面（两端圆柱的中间位置）放置在两个等高的刃口状 V 形块上，基准轴线由 V 形块模拟，如下图所示。
3）安装好百分表、表座、表架，调节百分表，使测头与工件被测外表面接触，并有1～ 2圈的压缩量。
4）缓慢而均匀地转动工件一周，并观察百分表指针的波动，取最大读数Mmax 与最小读数 Mmin 的差值之半，作为该截面的同轴度误差。
三坐标测量同轴度的方法
三坐标测量同轴度的方法同轴度测量是指在三维空间中测量两个轴线或两个轴线组之间的偏差程度，用于评估物体的几何形状和机械设备的精度。
在进行同轴度测量时，一般使用三坐标测量系统来获取高精度的测量数据。
下面将详细介绍三坐标测量系统实现同轴度测量的方法。
一、准备工作：在进行同轴度测量前，需要先进行系统的准备工作，包括校准仪器、调整测量系统、设定测量参数等。
首先，需要对三坐标测量系统进行校准，保证其测量精度符合要求。
其次，需要根据被测物体的特点，调整测量系统的工作范围和测量精度。
最后，设置测量参数，如测量范围、测量速度、数据采集率等。
二、设定轴线：在进行同轴度测量时，需要先设定轴线，即选择两条轴线或轴线组作为测量对象。
这两条轴线可以是被测物体内部的两条轴线，也可以是物体表面的两条特征线。
在选择轴线时，需要考虑其与被测物体的几何形状和结构特征的关系。
三、测量方法：1.二点法测量：二点法测量是同轴度测量中常用的方法之一、该方法通过测量被测物体上两个轴线上的两个标记点的坐标，然后计算两个轴线之间的距离差。
通过多次测量可以得到两个轴线之间的平均距离差，从而评估同轴度的偏差情况。
2.多点法测量：多点法测量是提高同轴度测量精度的一种方法。
该方法通过在被测物体上选择多个测量点，然后测量这些测量点到两个轴线的距离，最后计算出两个轴线之间的偏差情况。
多点法测量可以有效减小测量误差，提高测量精度。
3.映射法测量：映射法测量是一种比较复杂的同轴度测量方法。
该方法通过建立被测物体上两个轴线之间的映射关系，先测量一个轴线上的多个点的坐标，然后通过映射关系计算出另一个轴线对应的点的坐标，最后计算出两个轴线之间的距离差。
映射法测量可以在一定范围内实现高精度的同轴度测量。
四、数据处理与分析：在完成测量后，还需要对测量数据进行处理和分析，得到最终的同轴度测量结果。
一般可以采用数据处理软件进行数据的导入和处理，根据测量目的和要求，对数据进行加权平均、误差分析、拟合等处理，得到同轴度的偏差情况和其它相关参数。
三坐标测量同轴度的方法
三坐标测量同轴度的方法下面将介绍三坐标测量同轴度的方法：1.零件的装夹和校准：在进行同轴度测量之前，首先需要将零件装夹在三坐标测量仪的测量台上，并进行基准校准。
校准主要包括系统误差的消除和坐标系的校正。
2.设定测量参数：在进行测量之前，需要设定测量参数，包括测量的方式、测量精度和测量范围等。
不同的零件需要不同的参数设定。
3.选择测量点位：对于同轴度的测量，需要选择合适的测量点位。
这些点位通常包括轴线的两个端点和轴线表面上的若干个点位。
选取的点位应能够代表整个轴线的特征。
4.进行测量：通过三坐标测量头对选定的点位进行测量。
可以通过旋转表、连续扫描或振动测量等方式进行测量。
测量结果将以三维坐标的形式存储在计算机中。
5.数据分析和处理：根据测量数据进行数据分析和处理。
可以利用计算机软件进行数据处理，计算出轴线的实际位置和直径。
6.测量结果的评估：根据测量结果进行同轴度的评估。
可以通过比较实际测量结果与设定的标准值进行评估，或者通过绘制轴线图形进行直观的评估。
需要注意的是，在进行同轴度测量时，需要注意以下几点：1.测量环境的要求：为了保证测量的精度，需要在净化、无振动和恒温的环境下进行测量。
2.测量仪器的精度：三坐标测量仪的精度对测量结果的准确性有着重要影响。
因此，在选择测量仪器时，需要考虑其精度和稳定性。
3.轴线的几何形状：不同形状的轴线对同轴度测量的要求不同。
对于直线轴线和圆轴线，可以采用不同的测量方法和参数设置。
综上所述，通过三坐标测量仪进行同轴度测量可以提供高精度和高效率的测量结果。
但在实际操作中，需要掌握测量仪器的使用方法，并严格按照操作规程进行测量，以保证测量结果的准确性。
同时，还需要注意测量环境的要求和轴线的特征，以选择合适的测量方法和参数设置。

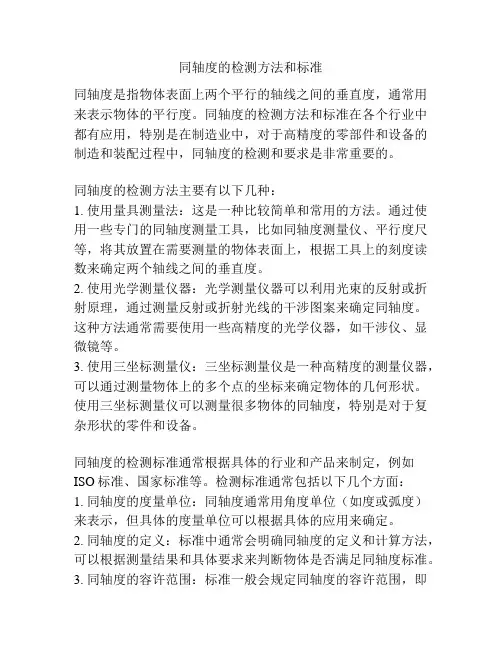

同轴度的检测方法和标准
同轴度的检测方法和标准同轴度是指物体表面上两个平行的轴线之间的垂直度，通常用来表示物体的平行度。
同轴度的检测方法和标准在各个行业中都有应用，特别是在制造业中，对于高精度的零部件和设备的制造和装配过程中，同轴度的检测和要求是非常重要的。
同轴度的检测方法主要有以下几种：1. 使用量具测量法：这是一种比较简单和常用的方法。
通过使用一些专门的同轴度测量工具，比如同轴度测量仪、平行度尺等，将其放置在需要测量的物体表面上，根据工具上的刻度读数来确定两个轴线之间的垂直度。
2. 使用光学测量仪器：光学测量仪器可以利用光束的反射或折射原理，通过测量反射或折射光线的干涉图案来确定同轴度。
这种方法通常需要使用一些高精度的光学仪器，如干涉仪、显微镜等。
3. 使用三坐标测量仪：三坐标测量仪是一种高精度的测量仪器，可以通过测量物体上的多个点的坐标来确定物体的几何形状。
使用三坐标测量仪可以测量很多物体的同轴度，特别是对于复杂形状的零件和设备。
同轴度的检测标准通常根据具体的行业和产品来制定，例如ISO标准、国家标准等。
检测标准通常包括以下几个方面：1. 同轴度的度量单位：同轴度通常用角度单位（如度或弧度）来表示，但具体的度量单位可以根据具体的应用来确定。
2. 同轴度的定义：标准中通常会明确同轴度的定义和计算方法，可以根据测量结果和具体要求来判断物体是否满足同轴度标准。
3. 同轴度的容许范围：标准一般会规定同轴度的容许范围，即物体在同轴度测试中可以允许的误差范围。
容许范围可以根据不同物体和应用来确定，通常用数字表示。
同轴度的检测标准的制定和执行对于制造业来说非常重要，可以保证生产出的产品满足设计要求，并且可以提高产品质量和可靠性。
在实际应用中，同轴度的检测通常需要结合其他几何参数的检测来进行，例如平行度、垂直度等。
同时，定期对检测设备进行校准和维护也是确保同轴度检测结果准确和可靠的重要环节。
总之，同轴度的检测方法和标准在制造业中具有广泛的应用，可以通过量具测量法、光学测量仪器、三坐标测量仪等方法来进行。
同轴度测量方法
同轴度测量方法在工程领域中，同轴度是指一个物体或构件的各部分的几何中心轴线是否处于同一条直线上。
同轴度测量是一种用来评估构件几何质量的方法，可以用于检查机械装置、电子设备、汽车零部件等各种制造过程中的误差。
同轴度测量的目的是为了确保构件在运转时能够正常工作，减少摩擦和磨损，提高产品的性能和寿命。
下面将介绍几种常见的同轴度测量方法。
1. 直线投影法直线投影法是一种简单而常用的同轴度测量方法。
它通过将被测量的构件与一条已知的轴线对准，并通过测量两者之间的距离差来确定同轴度。
该方法适用于较短的构件，如螺纹轴和轴套等。
首先，将测量装置与已知的轴线对齐，并将其固定。
然后，将被测构件放在测量装置上，并调整其位置，使其与已知轴线保持平行。
最后，使用测量工具，如卡尺或游标卡尺，测量被测构件与已知轴线之间的距离差。
2. 视觉检测法视觉检测法是一种非接触式的同轴度测量方法，适用于较长或较大的构件。
它利用光学显微镜或摄像机来观察构件表面的特征，并通过图像处理算法来测量同轴度。
在进行视觉检测之前，需要事先标记出构件表面上的一些特征点或标记点。
然后，将光学显微镜或摄像机对准这些标记点，并通过图像处理软件来计算它们之间的距离和角度差。
最后，根据这些测量结果，可以确定构件的同轴度。
3. 激光测量法激光测量法是一种高精度的同轴度测量方法，广泛应用于制造业和科学研究领域。
它利用激光测距仪或激光干涉仪来测量构件表面的形状和位置差异，从而确定同轴度。
激光测量法的原理是通过激光束照射到被测构件上，并接收反射光信号或干涉光信号来测量构件的表面形状。
通过分析激光反射或干涉的图案，可以确定构件的中心轴线位置和形状误差，进而计算同轴度的数值。
除了上述介绍的方法外，还有其他一些同轴度测量方法，如旋转法、坐标测量法等，它们适用于不同的测量对象和测量需求。
在实际应用中，需要根据具体情况选择合适的测量方法，并根据标准要求来评估构件的同轴度。
同时，为了提高测量的准确度和重复性，还应注意测量设备的校准和使用技巧。
三坐标测量机测量同轴度误差的方法探讨
三坐标测量机测量同轴度误差的方法探讨在我们的实际测量工作中，经常碰到要求测量两个轴线的同轴度问题，同轴度的测量，用三坐标测量机比较容易实现，也比较符合同轴度误差的定义。
根据国标的规定，同轴度的公差带定义为：被测圆柱的轴线必须位于以基准圆柱轴线为圆心、以公差值为直径的圆柱内。
被测轴线被以基准轴线为圆心的圆柱包容，其直径即为被测轴线的同轴度误差。
如图1所示，Φt即为被测同轴度的公差带。
Φt在图2中，基准为外圆柱A，为单侧轴线的例子，被测外圆柱的轴线对A的同轴度公差为 t，要求圆的轴线必须位于公差值为 t，且与基准轴线A同轴的圆柱面内。
Φt A1、三坐标测量同轴度误差的实现首先，建立坐标系。
任何零件的测量，均在一定的坐标系下进行，所以，首先确立零件的基准。
位置误差基准的建立应该符合最小条件，由此，评价的结果才会是最佳的。
对于同轴度，也是要先确立基准轴线。
基准的建立，应根据零件的技术要求，即图纸标注来确定。
一般基准是一个内孔轴线或者外圆柱轴线，也可以是阶梯轴。
以基准是一个内孔为例，建立坐标系时，通常是采集两个截面圆每个截面圆至少6个点，计算机自动生成一个圆柱轴线，然后作为坐标系的第一轴建立起来，圆点可以设在基准轴线上。
其次，测量被测元素。
同样的方法，采集被测元素的表面一系列的点，应注意，测量应该尽可能的在全长范围内均匀分布，当然，有些实际工件可能只能测量到局部，此时应该与相关方商讨测量方案，以求测量结果的认可。
测量完毕，最终生成一个轴线，最后，进行评价。
评价的方式，一般是由系统自动计算评价，也可以根据坐标系中被测元素与基准的关系手动计算完成，计算时要遵守国标的规定，应符合最小条件的要求。
我们注意到，在用三坐标测量时，测量结果有时会偏离理想值较大，特别是被测元素与基准元素相距很远，两者又比较短时，误差会很大，重复性也不好，此时结果令人怀疑。
比如图3所示。
Ll为基准，L2为被测元素，L为两端面的总长。
L远远大于Ll、L2，比如L=lOLl，在同样的测量点数下，重复性也不好，如果测量的点数不一样，此时的测量结果也会相差很大。
内径同轴度的测量方法
内径同轴度的测量方法
以下是几种常用的内径同轴度测量方法：
1.利用传统的测量仪器测量：这种方法通常使用卡尺或微米卡尺等工具来测量内径的直径，并将不同截面上的测量值进行比较，就可以得到同轴度的偏差。
2.利用同心测量仪测量：同心测量仪是一种专门用于测量圆形物体同轴度的设备。
它包括一个加工精细的测量夹具和一组旋转探头。
将被测件放置在测量夹具上，并旋转探头沿着内径的轴向移动，当测量到的值在预定范围内时即可确定同轴度的偏差。
3.利用激光干涉测量仪测量：激光干涉测量仪是一种非接触的高精度测量设备。
首先，将被测件固定在测量台上，然后将激光束投射到被测件的内径上，激光干涉测量仪会测量激光束的干涉图案并分析干涉条纹，从而确定同轴度的偏差。
4.利用光学投影仪测量：光学投影仪是一种广泛应用于工业测量领域的高精度测量仪器。
在测量内径同轴度时，将被测件放置在光学投影仪的工作台上，然后通过光学投影仪的成像系统观察被测件的内径，并将不同截面上的内径进行比较，就可以确定同轴度的偏差。
以上是几种常用的内径同轴度测量方法。
根据实际需求和测量精度的要求，可以选择合适的测量方法来进行测量。
在测量过程中，需要注意使用合适的测量工具，避免外力干扰，并保持被测件的表面清洁和平整，以获得准确的测量结果。
同轴度的检验方法
同轴度的检验方法
1、同轴度的两种基准型式：
（1）指定基准
（
如图，零件上有A、B两孔，测量同轴度误差时，不以A孔为基准，也不以B孔为基准，而以A、B
2、同轴度的测量
（1）指定基准的同轴度误差的测量
如图，以A孔轴心线为基准，测量B孔对A孔的同轴度。
必须在水平和垂直两方向分别进行测量。
（2）公共轴心线为基准的同轴度误差的测
如图，测量A、B两孔轴心线对公共轴心线的同轴度误差。
测量时，首先将被测零件固定在平台上，分别在A、B两孔被测轴心线全长进行测量。
被测轴心线到公共轴心线的最大读数差，就是同轴度误差。
浅谈同轴度误差的测量
浅谈同轴度误差的测量郭绪敏( 沈阳航天三菱汽车发动机制造有限公司，沈阳110179)［摘要］文章简要总结了使用圆度仪测量同轴度的方法，分析了测量误差产生的原因以及测量过程中应该注意的一些问题。
［关键词］同轴度; 基准; 测量误差［中图分类号］TB22［文献标识码］B［文章编号］1002 －1183 ( 2012) 03 －0008 －02表1 同轴度误差检测方法分类表同轴度是机械加工产品常见的技术要求。
发动机中对同轴度要求较严格的零件主要是气缸体和气缸盖等。
本文提到的同轴度误差的测量问题和结果，所使用的检测设备为圆度仪。
本文旨在探讨如何减少测量误差，如何保证测量精度和可靠性，使用圆度仪时应该注意哪些问题。
分类使用的计量检测设备回转轴线法准直法坐标法顶尖法V 形架法量规检验法圆度仪等激光准直仪等三坐标测量机带有顶尖的专用设备带有V 型架的专用设备专用量规1 同轴度1. 1 同轴度公差G B/ T 1182—2008 指出［1］，同轴度公差带为直径等于公差值Φt 的圆柱面所限定的区域，该圆柱面的轴线与基准轴线重合，如图1 所示。
在汽车行业通常多使用圆度仪和三坐标测量机等设备进行零件的同轴度测量，本文以圆度仪为例。
圆度仪是使用回转轴线法来进行的同轴度误差检测，不仅直观且又方便，其测量结果精度高、可靠，并且重复性好。
2 同轴度检测误差的主要影响因素及其解决措施在实际测量中，同轴度的测量结果正确与否受到多方面因素的影响，主要有以下几方面:图1 同轴度公差带示意图( 1) 检测设备、定位装置的影响，如圆度仪的示值误差、测头本身的误差等;( 2) 人员操作的影响，如对图纸工艺要求的理解情况和对圆度仪软件的使用程度等;该标准也给出了标注和具体解释( 图2 所示) :大圆柱面的提取(实际)中心线应限定在直径等于Φ0. 08、以公共基准轴线A －B 为轴线的圆柱面内。
( 3) 检测方法的影响，如工件的定位，检测调整调平时采点位置的选择等;( 4) 零件的影响，如工件的加工状态、表面粗糙度、表面清洁情况、温度状态等;( 5) 外部环境的影响，例如检测间的温度、湿度等都会给测量带来一定的误差。
三坐标测量仪同轴度测量的方法
三坐标测量仪同轴度测量的方法一、测量基本原理同轴度是指零件的轴心与参考轴线之间的距离差，或者是两个轴心之间的距离差。
同轴度的测量是通过测量零件表面的轮廓线或探针的运动轨迹，并与参考轴线进行比较来实现的。
三坐标测量仪通过探测头测量零件表面上多个测量点的坐标，并根据这些测量点的坐标数据进行数据处理和分析，从而得到零件的同轴度测量结果。
二、准备工作1.根据测量需求选择适当的探测头，确保其能够测量到所需的测量范围和精度。
2.配置适当的测量夹具，确保零件在测量过程中能够保持稳定的位置。
3.设置好三坐标测量仪的参数，包括测量精度、坐标系原点等。
三、同轴度测量步骤1.将零件固定在测量夹具上，确保零件的位置稳定。
2.调整三坐标测量仪，使得探测头能够在零件表面上进行测量。
3.将探测头移动到零件上的一个特定点，记录其坐标。
4.移动探测头到另一个特定点，并记录其坐标。
5.依次测量零件上多个点的坐标，并记录下来。
6.分析测量点的坐标数据，计算零件的同轴度。
7.根据同轴度的要求判断零件是否合格。
四、同轴度测量注意事项1.在进行同轴度测量前，需要先进行零件的表面平面度测量，确保零件的表面是满足平面度要求的。
2.在进行测量前需要对三坐标测量仪进行校准，以确保测量结果的准确性。
3.测量过程中应避免零件和测量夹具的振动和位移，否则会影响测量结果的准确性。
4.在进行测量时，应选择尽可能多的测量点，以提高测量结果的准确性。
5.在测量过程中要注意避免产生误差，例如探测头的碰撞、坐标系误差等。
以上是三坐标测量仪同轴度测量的详细方法。
通过正确操作和准确测量，可以得到准确可靠的同轴度测量结果，并判断零件是否符合同轴度要求。
同轴度的测验方法
同轴度的测验方法概述同轴度是指两个或多个物体的轴线彼此平行的程度。
在许多领域中，同轴度的准确度对于实现高精度、高稳定性的工作至关重要。
因此，为了评估同轴度的准确度，需要使用适当的测验方法。
本文将介绍一种常用的测验方法，并提供相应的步骤和注意事项。
测验方法1. 工具准备在进行同轴度测验之前，需要准备以下工具：- 双平行轴- 量具（例如卡尺或游标卡尺）- 运动测量设备（例如光电探测器或激光仪）2. 步骤下面是进行同轴度测验的步骤：1. 将双平行轴安装在测试平台上，确保其平行性。
2. 将待测物体安装在两个平行轴上，确保其轴线与平行轴的轴线平行。
3. 使用量具测量测过程中需要的几何参数，例如物体的直径或长度。
4. 将运动测量设备安装在测试平台上，确保其与待测物体保持一定距离。
5. 使用运动测量设备测量两个平行轴上的待测物体的相对位置。
这可以通过测量物体在不同位置的运动轨迹来实现。
6. 根据测得的数据计算同轴度的准确度。
可以采用一些数学方法或计算公式来得出结果。
3. 注意事项在进行同轴度测验时，需要注意以下事项：- 确保测量设备的准确性和稳定性。
使用高质量、经过校准的设备以获得可靠的结果。
- 尽量减小环境因素对测量结果的影响。
例如，避免振动、温度变化等可能引起误差的因素。
- 进行多次测量以获取更准确的结果。
取多次测量结果的平均值可以减小随机误差的影响。
- 在进行测量前，应该先确保测试平台和设备的适当校准和调整。
结论同轴度的测验方法是评估轴线平行程度的重要工具。
通过适当的工具准备、正确的步骤和注意事项，可以得出准确的同轴度测验结果。
在实际应用中，同轴度的准确性对于工作的精确性和稳定性非常重要，因此我们需要严格遵循适当的测验方法来确保结果的可靠性和准确性。
第六节_同轴度误差测量
主要内容：
1、同轴度误差测量概述 2、测量方法： 圆度仪测量法 V形架或V形块测量法
心轴测量
光学准直测量
定位公差
关联实际要素对基准在位置上所允许的变动量。 定位公差带具有确定的位置，相对于基准的尺寸为
理论正确尺寸；定位公差带具有综合控制被测要素
位置、方向和形状的功能。
分为：位置度、同轴度和对称度。
同轴度用于控制轴类零 件的被测轴线对基准轴 线的同轴度误差。 同轴度公差带是直径为 公差值 t ，且与基准轴线 同轴的圆柱面内的区域。 如图所示。 ød 孔轴线必 须位于直径为公差值 0.1mm ，且与基准轴线 同轴的圆柱面内。
一、同轴度误差测量概述
1．特征：被测轴线受基准轴线在方向和位置上的约束。 2．定位最小区域：当基准轴线已经确定，而被测实际轴线 已经测出后，则定位最小区域是指以基准轴线为轴线来包容 被测实际轴线时，具有最小直径f的圆柱面； 3．误差值：定位最小区域圆柱面的直径即为同轴度误差值， 此值等于被测实际轴线与基准轴线的最大偏离量的两倍。 4．评定：同轴度误差值应按定位最小区域来评定，但在满 足零件功能的前提下，为使测量简化，也可测量回转体若干 横截面或轴截面内各对应点相对于基准轴线的位置，取各对 应点读数差中最大值作为同轴度误差。 5．测量方法：圆度仪测量，V形架或V形块测量，心轴测量， 光学准直测量
二．测 量
1、圆度仪测量法 小型零件的同轴度误差，可在圆度仪 上测量，其测量方法如图5-51所示。 2 、光学准直测量 大型孔系零件的同轴度通常采用准直望 远镜、自准直仪等仪器，连同根据孔径 自制的目标靶来测量。
图5ห้องสมุดไป่ตู้55 光学准直法
测量同轴度误差的正确方法
同轴度是机械产品检测中比较常见的一种形位公差项目，其表示零件的有关要素(轴与轴、孔与孔、轴与孔之间)要求同轴，即控制实际轴线与基准轴线的偏离程度。
对于那个规则轴类零件，一般可采用V型支架、钢球加杠杆百分表或偏摆仪等专用检具及组合辅具来检测同轴度；对于箱体孔类零件，一般可采用芯轴加杠杆百分表或利用圆度仪来检测同轴度。
但是对于一些大型零部件(如机床主轴等)或不规则轴类零件以及箱体零件的不规则内孔，采用常规方法测量同轴度则很难实现或非常麻烦。
因此，使用三坐标测量机来测量同轴度是一种不错的选择。
与专用同轴度测量仪相比，CMM测量同轴度的最大特点是无须转动工件，无须专用芯轴或专用支架，无须机械找正，只需用测头探针对工件取点采样，即可快速输出测量结果。
但用CMM测量同轴度时，由于对基准轴线理解的差异，或对被测要素轴线测量方法不同，或对同轴度评价方法不同，以及CMM采点误差的影响等原因，有时会出现测量结果误差较大、重复性较差的现象，即测量结果不能真实反映零件真实的同轴度误差。
根据同轴度的定义，用三坐标测量机测量同轴度时，可从三个方面考察其测量误差：1.基准轴线的采集与建立；2.被测元素轴线的采集与建立；3.基准轴线与被测元素轴线之间位置关系的评价。
而减小三坐标测量机测量同轴度误差的方法主要有如下几个方法：1.增大基准截面之间的距离在测量基准元素时，若增大第一截面与第二截面建的距离，则误差干扰的比例将相应减小。
因此，测量时应尽可能拉大两截面间的距离。
若基准足够长，且基准截面与被检截面相邻，则引起的误差可小到忽略不计。
2.建立公共轴线作为基准轴线当基准圆柱和被测圆柱较短且相聚较远时，可采用建立公共轴线作为基准轴线的方法，即在基准圆柱和被测圆柱上测出中截面，以中截面的连结作为公共轴线，然后分别计算基准圆柱和被测圆柱相对于公共轴线(基准轴线)的同轴度，取其最大值作为工件的同轴度误差。
该方法的评价结果比较结晶实际使用情况。
同轴度误差检测方法
同轴度误差检测方法同轴度误差是指同轴度过程中产生的误差，它对于工业生产中的精度要求非常重要。
因此，检测同轴度误差的方法也非常关键。
本文将介绍几种常用的同轴度误差检测方法。
一、旋转检测法旋转检测法是最常见的同轴度误差检测方法之一。
它利用旋转运动的原理来检测同轴度误差。
具体操作时，将被测物体固定在检测装置上，并使其旋转。
通过检测装置上的传感器来测量被测物体在旋转过程中的位移，从而计算出同轴度误差。
这种方法简单易行，且精度较高。
二、光电检测法光电检测法利用光电传感器来检测同轴度误差。
它通过射入光束并接收反射光束的方式来测量被测物体的位移，从而得出同轴度误差。
光电检测法具有响应速度快、精度高等优点，适用于对同轴度误差要求较高的场合。
三、激光干涉法激光干涉法是一种高精度的同轴度误差检测方法。
它利用激光干涉仪的原理来测量同轴度误差。
具体操作时，将激光束射入被测物体上，通过激光干涉仪接收反射光束，并根据干涉信号的变化来计算同轴度误差。
激光干涉法具有高精度、高灵敏度等特点，适用于精密工艺中的同轴度误差检测。
四、摄像检测法摄像检测法是一种非接触式的同轴度误差检测方法。
它通过摄像机拍摄被测物体的图像，并通过图像处理算法来计算同轴度误差。
摄像检测法不仅操作简便，而且适用于各种形状的被测物体，具有广泛的应用领域。
同轴度误差检测方法有旋转检测法、光电检测法、激光干涉法和摄像检测法等多种。
根据具体的应用场景和要求，选择合适的方法进行同轴度误差检测，可以有效提高工业生产中产品的精度和质量。
同时，我们也需要不断研究和创新，发展更加先进、高效的同轴度误差检测方法，推动工业生产的发展和进步。
同轴度标法
同轴度标法同轴度标法是用来衡量测量工件的同轴度误差的一种方法。
在制造和加工过程中，同轴度是一个重要的指标，它衡量了工件的轴线是否与理想轴线重合。
同轴度标法可以帮助我们更好地控制工件的质量，提高生产效率。
同轴度标法基于一种精确的测量原理，即测量工件的轴线与测量仪器或参考轴线之间的差异。
通过使用专用设备，我们可以将工件固定在测试机座上，并安装检测头来测量工件的轴线。
同时，我们还需要一个稳定的参考轴线，通常是一个标准轴承。
通过比较工件轴线和参考轴线的测量结果，我们可以计算出同轴度误差。
同轴度标法可以应用于各种工件的测量，例如轴、孔、齿轮等。
在实际应用中，我们通常会根据工件的形状和尺寸选择不同的测量方法和仪器。
对于小型工件，我们可以使用光学仪器来测量同轴度，而对于大型工件，则需要使用激光仪器或机械测量系统。
除了测量工具的选择外，同轴度标法还需要注意一些关键的技术细节。
首先，对于精度要求较高的工件，我们应该使用高精度的测量仪器，并确保其校准和校验工作的准确性。
其次，我们需要保证测量环境的稳定性，避免外部干扰对测量结果的影响。
此外，我们还要注意工件的安装和固定，确保其与测量设备的接触稳定和正确，以避免测量错误。
同轴度标法在工业生产中起着重要的作用。
通过准确测量工件的同轴度误差，我们可以及时发现和解决工件加工中的问题，避免不必要的浪费和损失。
此外，同轴度标法也为工艺改进和优化提供了重要的依据，帮助我们提高生产效率和产品质量。
总之，同轴度标法是一种重要的测量方法，用于衡量工件的同轴度误差。
它可以帮助我们控制工件质量，提高生产效率。
在应用同轴度标法时，我们要选择适当的测量仪器，注意技术细节和环境稳定性，并及时分析和解决测量结果中的问题。
通过合理应用同轴度标法，我们可以保证产品的质量和性能，提升企业的竞争力。
同轴度误差检测报告
同轴度误差检测报告1. 引言同轴度是工程中常用的一个参数，用于描述组件或装置的轴线与参考轴线之间的偏移情况。
同轴度误差检测是一项重要的工作，可以帮助我们评估装置的精度和性能。
本报告旨在介绍同轴度误差检测的方法和步骤，以及实际应用中需要注意的问题。
2. 检测方法同轴度误差检测可以通过多种方法来实现，下面将介绍一种常用的方法。
2.1 准备工作在开始同轴度误差检测之前，我们首先需要准备一些工具和设备。
常用的工具包括电子测量仪器、标尺、测量夹具等。
此外，还需要选择合适的工作环境，确保测量结果的准确性。
2.2 测量步骤下面将介绍同轴度误差检测的具体步骤。
2.2.1 安装被测装置将被测装置按照设计要求安装在测量夹具上，并固定好。
确保装置的轴线与参考轴线之间没有明显的偏移。
2.2.2 设置测量仪器将电子测量仪器连接到被测装置上，并校准仪器的零点。
2.2.3 测量同轴度误差在测量过程中，我们需要分别在被测装置的不同位置进行测量。
具体的测量方法可以根据实际情况进行选择，常用的方法包括旋转法、反射法等。
2.2.4 记录测量结果将每次测量得到的数据记录下来，并进行整理和分析。
可以使用表格、图表等方式展示数据，以便于后续的分析和比较。
3. 误差分析在进行同轴度误差检测时，我们需要对测量结果进行分析，以评估装置的精度和性能。
3.1 数据处理将记录下来的测量数据进行处理和计算，得到同轴度误差的具体数值。
可以使用统计学方法对数据进行分析，计算均值、标准差等统计量。
3.2 误差来源分析同轴度误差的产生可能涉及多个因素，包括装置本身的结构设计、加工精度、安装精度等。
在误差分析中，我们需要根据实际情况对这些因素进行分析和评估，找出误差的主要来源。
3.3 误差限制根据同轴度误差的实际应用需求，我们可以确定误差的限制范围。
在实际应用中，同轴度误差通常需要控制在一定的范围内，以确保装置的正常运行和性能。
4. 结论与建议同轴度误差检测是一项重要的工作，可以帮助我们评估装置的精度和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量同轴度误差的方法
一、同轴度
同轴度用于控制轴类零件的被测轴线对基准轴线的同轴度误差。
二、同轴度公差带
同轴度公差带是直径为公差值t，且与基准轴线同轴的圆柱面内的区域。
如下图所示。
ød孔轴线必须位于直径为公差值0.1mm，且与基准轴线同轴的圆柱面内。
三、任务：测量联动轴零件的同轴度误差
任务分析：被测项目是被测要素为大圆柱面的轴线，基准要素为两端小圆柱面的公共轴线。
含义：大圆柱面的轴线必须位于直径为公差值Φt（Φ0.08mm）的圆柱面内，此圆柱面的轴线与公共基准轴线A‐B（即
两个小圆柱面的公共轴线）重合。
根据含义可知，我们选择测量方法有两种。
四、测量方法
方法一：
用两个相同的刃口状 V 形块支承基准部位，然后用打表法测量被测部位。
1、测量器具准备
百分表、表座、表架、刃口状 V 形块、平板、被测件、全棉布数块、防锈油等。
2、测量步骤
1）将准备好的刃口状 V 形块放置在平板上，并调整水平。
2）将被测零件基准轮廓要素的中截面（两端圆柱的中间位置）放置在两个等高的刃口状 V 形块上，基准轴线由 V 形块模拟，如图 3-77 所示。
3）安装好百分表、表座、表架，调节百分表，使测头与工件被测外表面接触，并有１～２圈的压缩量。
4）缓慢而均匀地转动工件一周，并观察百分表指针的波动，取最大读数Mmax 与最小读数 Mmin 的差值之半，作为该截面的同轴度误差。
5）转动被测零件，按上述方法测量四个不同截面（截面 A 、B、C、D），取各截面测得的最大读数 Mimax 与最小读数 Mimin 差值之半中的最大值（绝对值）作为该零件的同轴度误差。
6）完成检测报告，整理实验器具。
3、数据处理
1）先计算出单个测量截面上的同轴度误差值，即Δ＝（Mmax － Mmin ）/2。
2）取各截面上测得的同轴度误差值中的最大值，作为该零件的同轴度误差。
4、检测报告
按步骤完成测量并将被测件的相关信息及测量结果填入检测报告单中,并
检验零件的行为误差是否合格。
方法二：
直接利用数据采集仪连接百分表实现高效测量
1、测量仪器：偏摆仪、百分表、太友科技QSmart 数据采集仪。
2、测量原理：数据采集仪会从百分表中自动读取测量数据的最大值跟最小值，
然后由数据采集仪软件里的计算软件自动计算出所测产品的同轴度误差（Δ＝（Mmax － Mmin ）/2），最后数据采集仪会自动判断所测零件的同轴度误差是否在同轴度公差范围内，如果所测同轴度误差大于圆度公差值，采集仪会自动发出报警功能，提醒相关操作人员该产品不合格。
测量效果示意图：
3、利用数据采集仪连接百分表来测量同轴度误差值的优势：
1）无需人工用肉眼去读数，可以减少由于人工读数产生的误差；
说明：由于测量同轴度误差值时，需要测量到最大值跟最小值，最后的同轴度值由最大值减去最小值再取半值，最终才得同轴度误差值，但是如果由人工去读数时，很难直接判断出哪次是最大值，哪次是最小值，这就需要多次去测量去判断，这样就很容易判断错误，而且当一台偏摆仪一次性连接几个百分表来同时测量时，那工作量会更大，更容易出错。
直接利用数据采集仪连接百分表，采集仪就会自动读取测量的最大值跟最小值，完全不需要人工去操作。
2）无需人工去处理数据，数据采集仪会自动计算出同轴度误差值。
说明：同轴度误差计算公式Δ＝（Mmax － Mmin ）/2。
已嵌入数据采集仪软件中，当测量完毕后数据采集仪会马上计算出同轴度误差值，无需人工再去把测量的数据输入电脑进行数据分析计算，可以减少人工计算数据的繁琐工作，而且测量效率高。
3）测量结果报警，一旦测量结果不在同轴度公差带时，数据采集仪就会自动报警。
说明：只有当所测量的同轴度误差值小于轴类零件的同轴度公差值时，该零件才算符合生产要求，才算合格，反之则不合格。
一旦测量结果大于同轴度公差值时，
数据采集仪就会发出报警功能，提醒相关人员该零件不符合生产规格要求，需要进一步去完善，这就可以进一步提高测量效率。
以上讲述了同轴度误差的两种测量方法，在实际测量中还要根据实际情况和设备选择合适的测量方法，但最终目的都是尽可能的减小同轴度误差，在节约成本的情况下，提高圆度的精度，达到生产所需要的精度值，其中在上面两种测量方法中，其中利用数据采集仪连接百分表来测量是操作最简单，效率最高一种方法。
