iPhone与iPad充电协议简介

iPhone与iPad充电协议简介

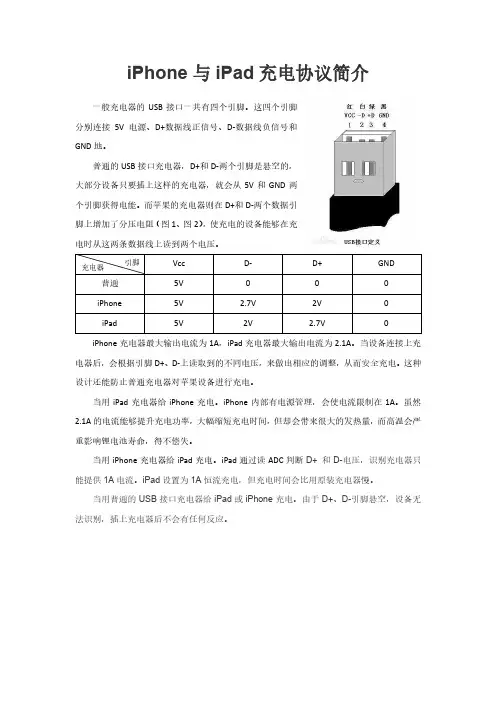

iPhone 与iPad 充电协议简介
一般充电器的USB 接口一共有四个引脚。

这四个引脚分别连接5V 电源、D+数据线正信号、D-数据线负信号和GND 地。

普通的USB 接口充电器,D+和D-两个引脚是悬空的,大部分设备只要插上这样的充电器,就会从5V 和GND 两个引脚获得电能。

而苹果的充电器则在D+和D-两个数据引脚上增加了分压电阻(图1、图2),使充电的设备能够在充电时从这两条数据线上读到两个电压。

iPhone 充电器最大输出电流为1A ,iPad 充电器最大输出电流为2.1A 。

当设备连接上充电器后,会根据引脚D+、D-上读取到的不同电压,来做出相应的调整,从而安全充电。

这种设计还能防止普通充电器对苹果设备进行充电。

当用iPad 充电器给iPhone 充电。

iPhone 内部有电源管理,会使电流限制在1A 。

虽然2.1A 的电流能够提升充电功率,大幅缩短充电时间,但却会带来很大的发热量,而高温会严重影响锂电池寿命,得不偿失。

当用iPhone 充电器给iPad 充电。

iPad 通过读ADC 判断D+ 和D-电压,识别充电器只能提供1A 电流。

iPad 设置为1A 恒流充电,但充电时间会比用原装充电器慢。

当用普通的USB 接口充电器给iPad 或iPhone 充电。

由于D+、D-引脚悬空,设备无法识别,插上充电器后不会有任何反应。

图1 图2
1A充电电流 2.1A充电电流
---------宵夜整理。

USB接口针脚定义及详细说明(附图文说明)

USB接口针脚定义及详细说明(附图文说明)

USB接口针脚定义及详细说明(附图文说明)鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释,将USB针脚资料进行整理上传,供客户参阅,详情如下:一、USB接口定义:众所周知,USB接口金属触点为4根金属线,两根电源线和两根数据信号线,故信号是串行传输的。

因此也被称为串行口,标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是:+5V 500mA 实际运用中存有正负0.2v的误差,也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的,具体针脚定义如下所示,特提醒切勿将正负极弄反了,否则会损坏USB设备或者计算机南桥芯片,从而影响设备正常使用。

二、USB引脚定义:针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义:一般的排列方式是:红白绿黑从左到右定义:红色-USB电源:标有-VCC、Power、5V、5VSB字样绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT+ 黑色-地线: GND、Ground四、MiniUSB引脚定义:针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义(图纸):其中ID脚通常为空,只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave,那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,此时系统就做主模式(master mode) ;如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。

接口功能大全

接口功能大全

接口功能简介在平板电视市场高速发展的同时,电视背部接口也引起了消费者的广泛关注。

作为数字电视,现在不仅仅是用来观看电视,很多用户都开始用它与数码相机、硬盘、电脑、微软Xbox 360、索尼的PS3和任天堂Wii游戏机等设备进行链接,这时对接口就有一些要求,像HDMI接口、USB接口都成为了高清平板电视的主流接口。

到底哪些为目前液晶、等离子电视的必备接口呢?下面笔者就从必备、使用、可选、趋势四大方面对接口进行了简单解析,一起来看看吧。

平板电视四大类接口详解四大类接口● 必备接口:·HDMI接口:是最新的高清数字音视频接口,收看高清节目,只有在HDMI通道下,才能达到最佳的效果,是高清平板电视必须具有的基本接口。

·DVI接口:是数字传输的视频接口,可将数字信号不加转换地直接传输到显示器中。

·色差分量接口:是目前各种视频输出接口中较好的一种。

·AV接口:AV接口实现了音频和视频的分离传输,避免了因音/视频混合干扰而导致的图像质量下降。

·RF输入接口:是接收电视信号的射频接口,将视频和音频信号相混合编码输出,会导致信号互相干扰,画质输出质量是所有接口中最差的。

● 实用接口:·光纤接口:使用这种接口的平板电视不通过功放就可以直接将音频连接到音箱上,是目前最先进的音频输出接口。

·RS-232接口:是计算机上的通讯接口之一,用于调制解调器、打印机或者鼠标等外部设备连接。

带此接口的电视可以通过这个接口对电视内部的软件进行维护和升级。

·VGA接口:是源于电脑显卡上的接口,显卡都带此种接口。

VGA就是将模拟信号传输到显示器的接口。

·S端子:是AV端子的改革,在信号传输方面不再对色度与亮度混合传输,这样就避免了设备内信号干扰而产生的图像失真,能够有效地提高画质的清晰程度。

● 可选接口:·USB接口:是目前使用较多的多媒体辅助接口,可以连接U盘、移动硬盘等设备。

usb接口工作原理

usb接口工作原理

usb接口工作原理
USB接口工作原理是通过电子设备间的数字通信来实现数据
传输和连接功能。

USB(Universal Serial Bus,通用串行总线)是一种用于计算机和外部设备之间数据传输的串行总线标准。

它使用一对差分信号线进行数据传输,即D+和D-线。

USB设备分为三类:主机、设备和集线器。

主机是计算机或
其他提供电源和总线服务的设备,设备是连接到主机的外部设备,而集线器则允许多个设备连接到主机上。

USB接口的工作原理是基于主机和设备通过握手协议进行通信。

当主机插入USB设备时,设备会发送一个握手信号给主机,通知主机有设备连接。

主机则会发送一个握手确认信号给设备,以建立连接。

在传输数据时,USB接口使用差分信号进行传输,即通过改
变D+和D-线上的电压差来表示数据。

USB接口采用一种称为差分振幅调制(Differential Amplitude Modulation,简称DAM)的技术来实现数据的传输。

数据传输的速率可以根据设备和主机之间的协商而变化。

USB接口还提供电源供应功能,允许设备通过USB接口从主
机获得电源。

主机会检测插入的设备是否需要电源,并根据设备的要求提供相应的电源供应。

总之,USB接口工作原理基于握手协议和差分信号传输,实
现了设备连接和数据传输功能。

它是一种通用、方便和高效的数据传输和连接标准。

usb差分电平 -回复

usb差分电平 -回复

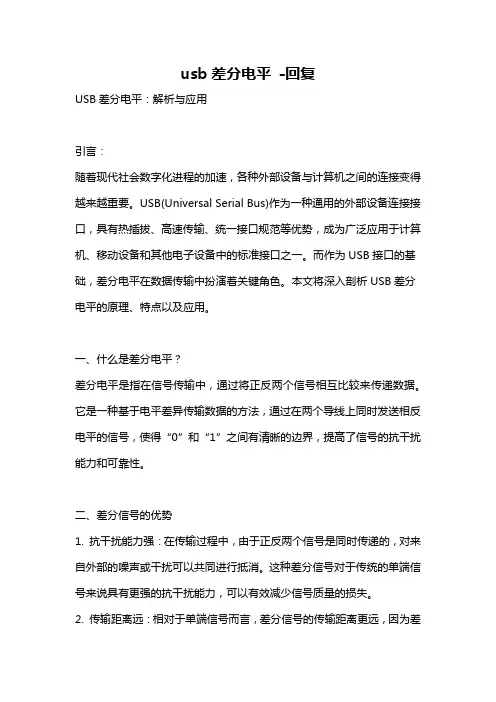

usb差分电平-回复USB差分电平:解析与应用引言:随着现代社会数字化进程的加速,各种外部设备与计算机之间的连接变得越来越重要。

USB(Universal Serial Bus)作为一种通用的外部设备连接接口,具有热插拔、高速传输、统一接口规范等优势,成为广泛应用于计算机、移动设备和其他电子设备中的标准接口之一。

而作为USB接口的基础,差分电平在数据传输中扮演着关键角色。

本文将深入剖析USB差分电平的原理、特点以及应用。

一、什么是差分电平?差分电平是指在信号传输中,通过将正反两个信号相互比较来传递数据。

它是一种基于电平差异传输数据的方法,通过在两个导线上同时发送相反电平的信号,使得“0”和“1”之间有清晰的边界,提高了信号的抗干扰能力和可靠性。

二、差分信号的优势1. 抗干扰能力强:在传输过程中,由于正反两个信号是同时传递的,对来自外部的噪声或干扰可以共同进行抵消。

这种差分信号对于传统的单端信号来说具有更强的抗干扰能力,可以有效减少信号质量的损失。

2. 传输距离远:相对于单端信号而言,差分信号的传输距离更远,因为差分信号的传输能力不受线路损耗和传输距离的影响。

这使得差分信号在高速数据传输和长距离通信时更具优势。

3. 支持双向通信:差分信号可以实现双向的数据传输,即同时支持发送和接收数据。

这使得USB接口在连接计算机和外部设备时能够进行双向的数据交互和控制。

三、USB差分电平的工作原理USB差分电平是通过在传输数据的两根导线上同时传输正负两个信号来实现的。

在USB接口中,正信号被定义为D+线,而负信号被定义为D-线。

在传输过程中,D+线上的电压高表示逻辑“1”,而电压低表示逻辑“0”;D-线上的电压高表示逻辑“0”,电压低表示逻辑“1”。

当两根导线上的电压都为低电平时,表示空闲状态。

四、USB差分电平的应用1. USB数据传输:差分电平在USB接口中用于数据传输,能够实现高速、稳定的数据通信。

通过差分信号传输,USB接口可以支持各类外部设备的接入,如打印机、摄像头、移动存储设备等。
