国标焊管及镀锌管规格重量表(按GB/T3091—2001标准执行)

规格外径mm 壁厚mm 最小壁厚mm 焊管(6米定尺)镀锌管(6米定尺)

米重kg 根重kg 米重kg 根重kg 公称内径英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14 DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56 DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32 DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36 DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60 DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64 DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21 DN80 3 88.9 4.0 8.38 50.28 8.88 53.28 DN100 4 114.3 4.0 10.88 65.28 11.53 69.18 DN125 5 140 4.5 15.04 90.24 15.942 98.65 DN150 6 168.3 4.5 18.18 109.08 19.27 115.62 DN200 8 219.1 6.0

(焊管)

31.53 189.18

DN200 8 219.1 6.5

(热镀锌)36.12 216.72

镀锌钢管常用规格

管道壁厚sch对照表

管道壁厚sch对照表

管道壁厚sch对照表

下面是一些常见管道壁厚(sch)和相应壁厚(mm)的对照表:

Sch 5S - 壁厚:1.65 mm

Sch 10S - 壁厚:2.11 mm

Sch 10 - 壁厚:3.05 mm

Sch 20 - 壁厚:3.91 mm

Sch 30 - 壁厚:4.78 mm

Sch 40S - 壁厚:4.85 mm

Sch 40 - 壁厚:5.49 mm

Sch 60 - 壁厚:7.11 mm

Sch 80S - 壁厚:7.62 mm

Sch 80 - 壁厚:8.56 mm

Sch 100 - 壁厚:11.13 mm

Sch 120 - 壁厚:13.49 mm

Sch 140 - 壁厚:15.88 mm

Sch 160 - 壁厚:17.48 mm

Sch XXS - 壁厚:22.23 mm

这只是其中一部分常见的管道壁厚和相应壁厚的对照表,具体的对照表可以根据不同的标准和管道规格而变化。

螺旋焊接钢管壁厚规格表

螺旋焊接钢管壁厚规格表

螺旋焊接钢管壁厚规格表

螺旋钢管壁厚国家标准大致分为8种:1、6-8mm壁厚,为219、273、325螺旋钢管标准规格;2、6-10mm,为377、478、529螺旋钢管标准规格;3、6-12mm,为720螺旋钢管标准规格;4、8-12mm,为920螺旋钢管标准规格;5、9-

13mm,为1220螺旋钢管标准规格;6、10/14mm,为1420螺旋钢管标准规格;7、12/14mm,为1620螺旋钢管标准规格。

8、14mm,为1820、2020、2220螺旋钢管标准规格。

螺旋钢管是大型管道工程建设中必备的钢管材料,主要用于给排水、气体输送、桥梁和道路的建筑结构方向。国家标准下的螺旋钢管壁厚主要有8个标准范围,并且随着壁厚的不同,管道重量与压力值也有所不同。

1、6-8毫米壁厚,为219、273、325螺旋钢管标准规格

此种国标为219、273、325螺旋钢管规格标准,以219规格为例,当壁厚为6mm时,重量为32.02KG,国标压力值为9.7,37标压力值为7.7;当壁厚为7mm时,重量为37.10KG,国标压力值为11.3,37标压力值为9.0;当壁厚为8mm时,重量为42.13KG,国标压力值为12.9,37标压力值为10.3。

2、6-10mm壁厚,为377、478、529螺旋钢管标准规格

此种国标为377、478、529螺旋钢管规格标准,以377规格为例,当壁厚为6mm时,重量为55.40KG,国标压力值为5.7,37标压力值为4.5;当壁厚为7mm时,重量为64.37KG,国标压力值为6.7,37标压力值为5.2;当壁厚为8mm时,重量为73.30KG,国标压力值为7.6,37标压力值为6.0;当壁厚为9mm时,重量为82.18KG,国标压力值为8.6,37标压力值为6.8; 当壁厚为10mm时,重量为91.01KG,37标压力值为7.5。

钢管壁厚尺寸对照表

钢管壁厚尺寸对照表
14.0
80
89
2.0
3.0
4.0
4.5
5.5
5.5
6.5
7.5
7.5
9.0
11.0
15.0
100
114
2.0
3.0
4.0
5.0
6.0
6.0
7.0
8.5
8.5
11.0
14.0
17.0
(125)
140
2.0
3.5
5.0
5.0
6.5
6.5
8.0
9.5
9.5
13.0
16.0
19.0
150
168
2.8
3.5
38.0
45.0
52.0
60.0
40.0
450
457
8.0
11.0
14.0
19.0
24.0
30.0
35.0
40.0
45.0
500
508
9.5
13.0
15.0
20.0
26.0
32.0
38.0
45.0
50.0
550
559
9.5
13.0
17.0
22.0
28.0
35.0
42.0
48.0

常用焊接钢管规格尺寸表

常用焊接钢管规格尺寸表

常用焊接钢管规格尺寸表

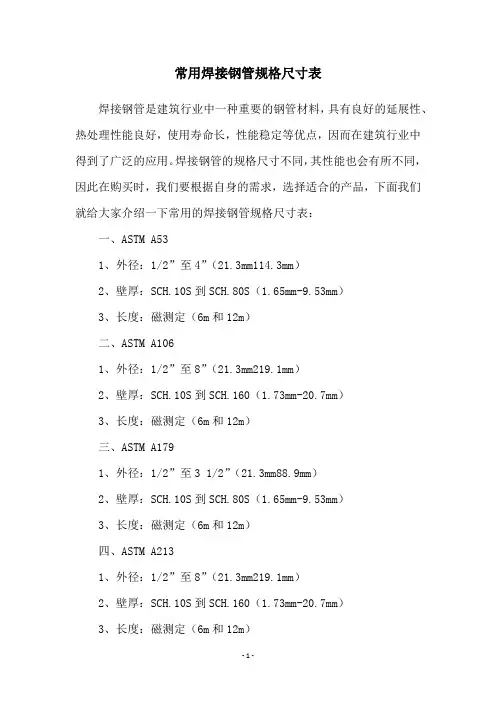

焊接钢管是建筑行业中一种重要的钢管材料,具有良好的延展性、热处理性能良好,使用寿命长,性能稳定等优点,因而在建筑行业中得到了广泛的应用。焊接钢管的规格尺寸不同,其性能也会有所不同,因此在购买时,我们要根据自身的需求,选择适合的产品,下面我们就给大家介绍一下常用的焊接钢管规格尺寸表:

一、ASTM A53

1、外径:1/2”至4”(21.3mm114.3mm)

2、壁厚:SCH.10S到SCH.80S(1.65mm-9.53mm)

3、长度:磁测定(6m和12m)

二、ASTM A106

1、外径:1/2”至8”(21.3mm219.1mm)

2、壁厚:SCH.10S到SCH.160(1.73mm-20.7mm)

3、长度:磁测定(6m和12m)

三、ASTM A179

1、外径:1/2”至3 1/2”(21.3mm88.9mm)

2、壁厚:SCH.10S到SCH.80S(1.65mm-9.53mm)

3、长度:磁测定(6m和12m)

四、ASTM A213

1、外径:1/2”至8”(21.3mm219.1mm)

2、壁厚:SCH.10S到SCH.160(1.73mm-20.7mm)

3、长度:磁测定(6m和12m)

五、ASTM A269

1、外径:1/2”至4”(21.3mm114.3mm)

2、壁厚:SCH.10S到SCH.160(1.73mm-16.13mm)

3、长度:磁测定(6m和12m)

以上就是常用焊接钢管规格尺寸表,大家在选择时一定要根据自身需求量身定制,以便获得更好的使用性能。

焊接钢管具有优越的机械性能,同时具有良好的耐腐蚀性和耐热性。在一些特殊的工作环境中,焊接钢管的优点更加显著,比如在高温、腐蚀性等环境中,焊接钢管的使用寿命更长,同时还可以满足对密封性能、强度等方面的要求。

焊管壁厚对照表

焊管壁厚对照表

、壁厚对照表 壁 厚 加厚钢管 2.5 2.8 2.8 3.5 3.5 4.0 4.0 4.5 4.5 4.5 5.0 5.wk.baidu.com 5.5 6.0
焊接钢管公称口径与钢管外径、壁厚对照表 公称口径 6 8 10 15 20 25 32 40 50 65 80 100 125 150 外径 普通钢管 10.2 13.5 17.2 21.3 26.9 33.7 42.4 48.3 60.3 76.1 88.9 114.3 139.7 168.3 2.0 2.5 2.5 2.8 2.8 3.2 3.5 3.5 3.8 4.0 4.0 4.0 4.0 4.5 壁 厚

sc焊接钢管国标厚度表

sc焊接钢管国标厚度表

sc焊接钢管国标厚度表

摘要:

一、前言

二、SC 焊接钢管的概述

三、SC 焊接钢管国标厚度表

正文:

一、前言

SC 焊接钢管是一种结构简单、生产效率高的钢管,广泛应用于石油、天然气、水、电等流体输送领域。在我国,SC 焊接钢管的生产和应用受到了国家相关标准的严格规范。本文将详细介绍SC 焊接钢管的国标厚度表。

二、SC 焊接钢管的概述

SC 焊接钢管是通过将钢板或带钢经过卷曲成型后焊接制成的。焊接钢管生产过程中,需要按照国家标准控制壁厚、直径、长度等参数,以确保产品的质量。SC 焊接钢管具有生产成本低、规格多样、安装方便等特点。

三、SC 焊接钢管国标厚度表

根据我国相关标准,SC 焊接钢管的国标厚度表主要包括以下几个方面:

1.GB/T9711.1石油天然气工业输送钢管交货技术条件第1 部分:A 级钢管

2.GB/T9711.2石油天然气工业输送钢管交货技术条件第2 部分:B 级钢管

3.GB/T9711.3石油天然气工业输送钢管交货技术条件第3 部分:C 级

钢管

4.GB/T3092低压流体输送用焊接钢管

5.GB/T3091低压流体输送用镀锌焊接钢管

6.GB3640 普通碳素钢电线套管

7.GB/T12770机械结构用不锈钢焊接钢管

8.GB/T12771流体输送用不锈钢焊接钢管

9.GB/T14291矿用流体输送焊接钢管

10.YB242 直缝电焊钢管

11.SY5036 承压流体输送用螺旋缝埋弧焊钢管

12.SY5038 承压流体输送用螺旋缝高频焊钢管

13.SY5037 一般低压流体输送用螺旋缝埋弧焊钢管

14.SY5040 桩用螺旋焊缝钢管

国标焊接钢管规格表

国标焊接钢管规格表

焊接钢管壁厚对照表如下:

扩展数据:

焊接钢管的焊接技巧

1,前提是打磨

必须在焊接位置磨掉锌涂层,否则会产生气泡,沙孔和虚假焊接。这也会使焊缝变脆和变硬。

2,镀锌钢的焊接特性

镀锌钢通常在低碳钢上镀锌,锌镀层的厚度通常为20um。锌的熔点为419°C,沸点约为908°C。在焊接中,锌熔化成液体并漂浮在熔池表面或焊缝根部。锌在铁中具有很大的固溶性,液态锌会沿晶界深深腐蚀焊缝金属,从而导致低熔点锌的“液态金属脆化”。

同时,锌和铁会形成金属间脆性化合物。这些脆性相降低了焊接金属的可塑性,并在拉伸应力下引起裂纹。如果对角焊缝进行焊接,尤其是T型接头的角焊缝,则很容易产生裂纹。

在镀锌钢的焊接过程中,槽表面和边缘上的锌层在电弧热的作用下会氧化,熔化,蒸发甚至挥发出白烟和蒸汽,这很容易造成焊接孔隙。氧化形成的ZnO的熔点高于1800°C。如果焊接过程中的参数过小,则会导致ZnO夹杂熔渣。因为Zn成为脱氧剂。

生成FeO MnO或Feo-mno-sio2低熔点氧化物夹杂物。其次,由于锌的蒸发,会散发出大量的白烟和灰尘,这会刺激并损害人体。因此,必须抛光焊接接头上的锌涂层。

3,焊接过程控制

镀锌钢的焊接前准备与普通低碳钢相同。必须小心处理沟槽尺寸和附近的锌涂层。为了焊透,凹槽尺寸应适当,一般为60〜65°,并

应留有一定的间隙,一般为1.5〜2.5mm;为了减少锌对焊缝的渗透,可以在焊接前去除凹槽中的锌涂层。

在实际工作中,采用无钝边的集中倒角工艺进行集中控制,两层焊接工艺减少了不完全熔深的可能性。焊条应根据镀锌钢管的基材选择。由于易于操作,J422通常用于低碳钢。

焊接钢管国标壁厚

焊接钢管国标壁厚

焊接钢管国标壁厚

根据中国国家标准《焊接钢管》(GB/T 3091-2015)、《普通低压液体输送用焊接钢管技术条件》(GB/T 3092-2017)和《普通用途精密钢管》(GB/T 3639-2019)的规定,焊接钢管的国标壁厚应该根据管径和管材选取相应的厚度级别,如下表所示:

管径(mm) 厚度级别

≤48.3 2.3, 2.6, 2.9

48.3-114.3 2.3, 2.6, 2.9, 3.2, 3.6, 4.0

114.3-219.1 2.3, 2.6, 2.9, 3.2, 3.6, 4.0, 4.5, 5.0, 5.6

219.1-457 3.6, 4.0, 4.5, 5.0, 5.6, 6.0, 7.0, 8.0, 9.0, 10.0

457-660 4.5, 5.0, 5.6, 6.0, 7.0, 8.0, 9.0, 10.0

660-820 6.0, 7.0, 8.0, 9.0, 10.0

820以上 8.0, 9.0, 10.0, 11.0, 12.0, 14.0, 16.0

其中,厚度级别的单位是毫米(mm),根据不同的使用要求和材料特性可以选择相应的厚度级别,同时建议在选型时应按照设计、材料、工艺和环境等综合因素进行综合考虑和评估。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

国标焊管及镀锌管规格重量表(按GB/T3091—2001标准执行)

规格外径mm 壁厚mm 最小壁厚mm 焊管(6米定尺)镀锌管(6米定尺)

米重kg 根重kg 米重kg 根重kg 公称内径英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14 DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56 DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32 DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36 DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60 DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64 DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21 DN80 3 88.9 4.0 8.38 50.28 8.88 53.28 DN100 4 114.3 4.0 10.88 65.28 11.53 69.18 DN125 5 140 4.5 15.04 90.24 15.942 98.65 DN150 6 168.3 4.5 18.18 109.08 19.27 115.62 DN200 8 219.1 6.0

(焊管)

31.53 189.18

DN200 8 219.1 6.5

(热镀锌)36.12 216.72

镀锌钢管常用规格

公称口径外径壁厚镀锌管壁黑铁管增加的重量系数

MM MM MM 普通钢管加厚钢管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

说明:W=C*[0.02466*(D-S)*S]

W--镀锌管每米重量:kg/m

C--镀锌管比黑铁管增加的重量系数

D--黑铁管的外径

S--黑铁管的壁厚

W=0.02466*S*(公称外径-S)

镀锌钢管每米重量=0.02466x壁厚x(外径-壁厚)X1.06

镀锌管也是钢材,表面度了一层薄薄得锌,密度7.85kg/cm3

钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重其中:π = 3.14 L=钢管长度钢铁比重取7.8 所以,钢管的重量=0.25×3.14×(外径平方-内径平

方)×L×7.8 * 如果尺寸单位取米(M),则计算的重量结果为公斤(Kg)

钢的密度为:7.85g/cm3

钢材理论重量计算

钢材理论重量计算的计量单位为公斤(kg )。其基本公式为:

W(重量,kg )=F(断面积mm2)×L(长度,m)×ρ(密度,g/cm3)×1/1000

各种钢材理论重量计算公式如下:

名称(单位)

计算公式符号意义计算举例

圆钢盘条(kg/m)

W= 0.006165 ×d×d

d = 直径mm

直径100 mm 的圆钢,求每m 重量。每m 重量= 0.006165 ×1002=61.65kg 螺纹钢(kg/m)

W= 0.00617 ×d×d

d= 断面直径mm

断面直径为12 mm 的螺纹钢,求每m 重量。每m 重量=0.00617 ×12 2=0.89kg 方钢(kg/m)

W= 0.00785 ×a ×a

a= 边宽mm

边宽20 mm 的方钢,求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁钢

(kg/m)

W= 0.00785 ×b ×d

b= 边宽mm

d= 厚mm

边宽40 mm ,厚5mm 的扁钢,求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角钢

(kg/m)

W= 0.006798 ×s×s

s= 对边距离mm

对边距离50 mm 的六角钢,求每m 重量。每m 重量= 0.006798 ×502=17kg 八角钢

(kg/m)

W= 0.0065 ×s ×s

s= 对边距离mm

对边距离80 mm 的八角钢,求每m 重量。每m 重量= 0.0065 ×802=41.62kg 等边角钢

(kg/m)

= 0.00785 ×[d (2b – d )+0.215 (R2 – 2r 2 )]

b= 边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(2 ×20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.15kg

不等边角钢

(kg/m)

W= 0.00785 ×[d (B+b – d )+0.215 (R2 – 2 r 2 )]

B= 长边宽

b= 短边宽

d= 边厚

R= 内弧半径

r= 端弧半径

求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(30+20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.46kg

槽钢

(kg/m)

W=0.00785 ×[hd+2t (b – d )+0.349 (R2 – r 2 )]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ,R 为8 ,r 为4 ,则每m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 – 5 )+0.349 ×(82–4 2 )]=8.04kg

工字钢(kg/m)

W= 0.00785 ×[hd+2t (b – d )+0.615 (R2 – r 2 )]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚
