目的和背景
分析上海中心大厦的建筑特点、设计 理念及在城市发展中的地位和作用
地震作用下的结构安全
通过精细化的抗震设计，采用隔震支座、耗能支撑等减震 技术，提高结构的抗震性能，确保在地震作用下的结构安 全。
施工过程中的关键技术
采用先进的施工技术，如大模板施工、滑模施工、爬模施 工等，提高了施工效率和质量，确保了工程的顺利进行。
建筑材料选择与性能评估
1 2 3
高性能混凝土
采用高性能混凝土作为主要建筑材料，具有高强 度、高耐久性、高抗渗性等优点，能够满足超高 层建筑的特殊要求。
智能化技术应用
大厦在智能化技术应用方面取得 了显著成果，如智能电梯、智能 空调系统等，为超高层建筑的智 能化发展树立了典范。
绿色环保理念
上海中心大厦注重环保和节能设 计，采用了先进的绿色建筑材料 和技术，对未来超高层建筑的绿 色化发展具有积极的推动作用。
不断提升自身专业素养，为行业发展贡献力量
深入学习专业知识
基本情况
上海中心大厦是中国第一高楼， 也是世界第二高楼，建筑主体为 119层，总高度632米，结构高度 为580米，机动车停车位布置在 地下，可停放2000辆。
建筑设计特点
独特的外形
上海中心大厦外形呈螺旋式上升 ，建筑表面的开口由底部旋转贯 穿至顶部，与城市的天际线和周
围环境相融合。
高科技应用
大厦采用了众多高科技技术，如智 能电梯、双层玻璃幕墙、风力发电 等，体现了绿色、环保、节能的理 念。
高层建筑设计案例分析
高层建筑设计案例分析在当今城市发展的进程中，高层建筑如雨后春笋般涌现，它们不仅是城市天际线的重要组成部分，更承载着人们对于居住、工作和生活的各种需求。
接下来，让我们一同深入分析几个具有代表性的高层建筑设计案例。
案例一：上海中心大厦上海中心大厦是一座位于上海陆家嘴金融贸易区的超高层摩天大楼。
它的设计独特，融合了多种创新元素。
从外观上看，其螺旋式上升的造型不仅极具视觉冲击力，还能有效降低风阻。
这种独特的外形设计并非仅仅为了美观，更是基于对风荷载的深入研究和计算。
通过模拟风洞实验，设计师确定了这种螺旋形态能够减少大楼在强风中的摇晃，提高了结构的稳定性和安全性。
在功能布局方面，上海中心大厦充分考虑了不同使用人群的需求。
底部楼层设置了商业空间，吸引了众多高端品牌入驻，为周边居民和上班族提供了丰富的购物和休闲选择。
中间楼层则主要为办公区域，配备了先进的智能化办公设施，满足了各类企业的办公需求。
而顶部楼层则设计了观光平台和高级酒店，游客可以在这里俯瞰整个上海的壮丽景色，享受高品质的服务。
在绿色节能方面，上海中心大厦也有出色的表现。
大厦采用了双层幕墙系统，外层幕墙为玻璃，内层幕墙为铝板，中间形成的空气腔可以有效地隔热和保温，降低了空调系统的能耗。
此外，大厦还安装了太阳能光伏发电板和雨水收集系统，为大楼提供部分电力和非饮用用水，减少了对外部能源和水资源的依赖。
案例二：迪拜哈利法塔迪拜哈利法塔是目前世界上最高的建筑，其高度达到了 828 米。
哈利法塔的设计灵感来源于沙漠之花蜘蛛兰。
它的建筑外形简洁流畅，线条优美。
整个建筑的立面采用了玻璃和金属板材相结合的方式，在阳光的照耀下熠熠生辉，展现出独特的魅力。
在结构设计上，哈利法塔采用了一种创新的“扶壁核心”结构体系。
这种结构体系由钢筋混凝土核心筒和外部的钢结构框架组成，能够有效地抵抗风力和地震力的作用。
为了确保大楼的稳定性，工程师还在大楼的底部设置了巨大的基础，将大楼的重量均匀地分布在地基上。
上海中心大厦工程分析
上海中心大厦上海中心大厦效果图上海中心大厦，位于浦东的陆家嘴功能区，占地3万多平方米，所处地块东至东泰路，南依银城南路，北靠花园石桥路，西临银城中路。
其建筑设计方案由美国Gensler建筑设计事务所完成，主体建筑结构高度为580米，总高度632米，是目前中国国内规划中的第二高楼。
“上海中心”总投入将达148亿元，预计在2010年上海世博会时地下部分封顶，2012年结构封顶且部分投入运营，2014年竣工交付使用。
一：基本信息英文名称：Shanghai Tower。
上海中心建设地点：陆家嘴金融中心区Z3-2地块。
开工时间：2008年11月29日。
竣工时间：2014年。
占地面积：30368平方米。
建筑面积：574058平方米，其中地上总建筑面积约410139平方米。
建筑总高度：670多米。
建筑层数：地下结构5层，地上部分包括124层塔楼和7层东西裙房。
结构形式：钢筋混凝土核心筒-外框架结构。
用钢量：约100000吨。
建筑造价：148亿元。
建筑/结构设计单位：M.Arthur Gensler Jr.&Associat -es,Inc. 同济大学建筑设计研究院设计管理顾问单位：上海现代建筑设计（集团）有限公司机电咨询顾问单位：柏诚工程技术（北京）有限公司投资监理单位及招标代理单位：利比有限公司上海申元工程投资咨询有限公司工程监理单位：上海建科建设监理咨询有限公司施工单位：上海建工（集团）总公司总承包[2]绿色建筑顾问单位：上海市建筑科学研究（集团）有限公司LEED认证顾问单位：德国誉德（KOOPX）建筑设计集团投资单位：陆家嘴集团，公司拟与上海市城市建设投资开发总公司（上海城投）、上海建工集团（上海建工）合作。
总承包单位：上海建工（集团）总公司建设用途：国际标准的二十四小时甲级办公、超五星级酒店和配套设施、主题精品商业、观光和文化休闲娱乐、特色会议设施五大功能。
[3]兴建中的上海中心大厦（2012年7月15日）二：基础信息区县：浦东商圈：陆家嘴地区地址：位于浦东的陆家嘴功能区交通：上海中心地下通道向东延伸至东泰路，向北延伸至花园石桥路，建成后将连接起国际金融中心、金茂大厦和环球金融中心的地下空间，同时与轨交2号线、14号线相连通，形成整体地下空间。
国外城市商业综合体建筑规划设计案例赏析
国外城市商业综合体建筑规划设计案例赏析在国外，城市商业综合体建筑规划设计案例中，有许多成功的案例值得赏析。
以下是其中几个典型案例的简要描述：1.伦敦格林威治大卫街商业综合体：该商业综合体位于伦敦繁忙的格林威治大街，占地面积约10,500平方米。
设计师巧妙地将历史建筑与现代建筑相结合，创造了一个融合风格的商业空间。
综合体包含了购物中心、餐厅、办公空间和住宅等多功能区域，并且设有露天广场和公共花园，为居民和游客提供了一个宜人的休闲场所。
2. 纽约摩天大楼 Hudson Yards：Hudson Yards是一个位于纽约曼哈顿西部的重大开发项目，占地面积约一百八十英亩。
该综合体包括零售区、办公区和住宅区，并且还设有一个顶部开放空间，可供游客观赏城市风景。
Hudson Yards注重可持续发展和环境友好，采用了许多绿色建筑技术和资源节约措施。
3.上海外滩华尔道夫酒店：作为上海市中心的标志性建筑之一，上海外滩华尔道夫酒店融合了传统欧洲建筑风格和现代设计概念。
该商业综合体包括酒店、购物中心和办公空间，设计精美的室内空间展示了高品质的奢侈品牌和时尚潮流。
商业综合体位于壮观的外滩地区，拥有壮丽的黄浦江景色，成为游客和当地居民的热门目的地。
这些国外商业综合体的成功在于他们综合了商业、文化、休闲和居住等多个功能，为城市和市民提供了全面的服务和体验。
同时，它们注重与周围环境的协调和融合，建筑风格与城市历史背景相呼应，并利用绿色建筑和可持续发展技术，减少对环境的影响。
这些案例的成功经验对于中国的城市商业综合体规划设计也有借鉴意义。
在中国，随着城市化进程的加快，城市商业综合体的需求也不断增长。
在规划设计过程中，需要注重商业、文化、休闲和居住等多种功能的有机结合，并根据当地区域特点和历史文化背景进行独特而创新的设计。
此外，可持续发展也是中国城市商业综合体规划设计中需要关注的重要因素。
通过采用绿色建筑技术和资源节约措施，减少对环境的负面影响，促进可持续城市发展。

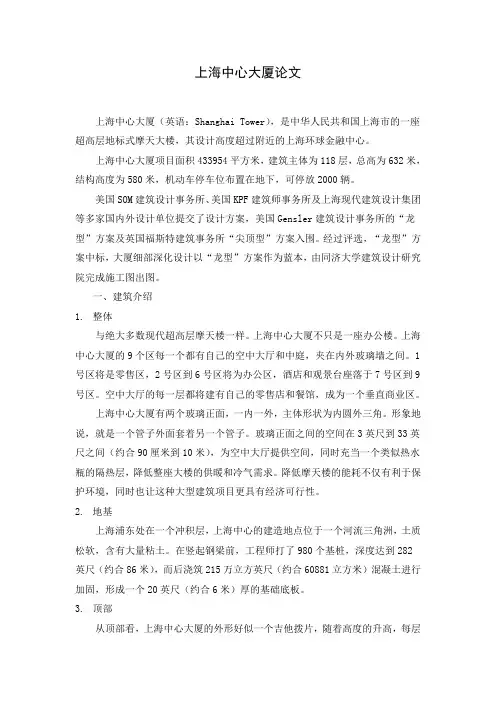

上海中心大厦论文
上海中心大厦论文上海中心大厦（英语：Shanghai Tower），是中华人民共和国上海市的一座超高层地标式摩天大楼，其设计高度超过附近的上海环球金融中心。
上海中心大厦项目面积433954平方米，建筑主体为118层，总高为632米，结构高度为580米，机动车停车位布置在地下，可停放2000辆。
美国SOM建筑设计事务所、美国KPF建筑师事务所及上海现代建筑设计集团等多家国内外设计单位提交了设计方案，美国Gensler建筑设计事务所的“龙型”方案及英国福斯特建筑事务所“尖顶型”方案入围。
经过评选，“龙型”方案中标，大厦细部深化设计以“龙型”方案作为蓝本，由同济大学建筑设计研究院完成施工图出图。
一、建筑介绍1.整体与绝大多数现代超高层摩天楼一样。
上海中心大厦不只是一座办公楼。
上海中心大厦的9个区每一个都有自己的空中大厅和中庭，夹在内外玻璃墙之间。
1号区将是零售区，2号区到6号区将为办公区，酒店和观景台座落于7号区到9号区。
空中大厅的每一层都将建有自己的零售店和餐馆，成为一个垂直商业区。
上海中心大厦有两个玻璃正面，一内一外，主体形状为内圆外三角。
形象地说，就是一个管子外面套着另一个管子。
玻璃正面之间的空间在3英尺到33英尺之间（约合90厘米到10米），为空中大厅提供空间，同时充当一个类似热水瓶的隔热层，降低整座大楼的供暖和冷气需求。
降低摩天楼的能耗不仅有利于保护环境，同时也让这种大型建筑项目更具有经济可行性。
2.地基上海浦东处在一个冲积层，上海中心的建造地点位于一个河流三角洲，土质松软，含有大量粘土。
在竖起钢梁前，工程师打了980个基桩，深度达到282英尺（约合86米），而后浇筑215万立方英尺（约合60881立方米）混凝土进行加固，形成一个20英尺（约合6米）厚的基础底板。
3.顶部从顶部看，上海中心大厦的外形好似一个吉他拨片，随着高度的升高，每层扭曲近1度。
这种设计能够延缓风流。
风环绕建筑时会形成涡旋脱落效应，导致摩天楼剧烈摇晃。
上海中心大厦结构设计介绍ppt课件
金茂大厦
上海中心
环球金融中心
