电源电路图详解

用电路元件符号表示电路连接的图，叫电路图。

电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。

电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、 V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用 6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用µF独石电容，C4选用470µF／35V电解电容。

R1选用180～220Ω/～1W，R2、R4、R5选用10KΩ、1／8W。

V1选用2N3055，V2选用 3DG180或2SC3953，V3选用3CG12或3CG80。

2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V 连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。

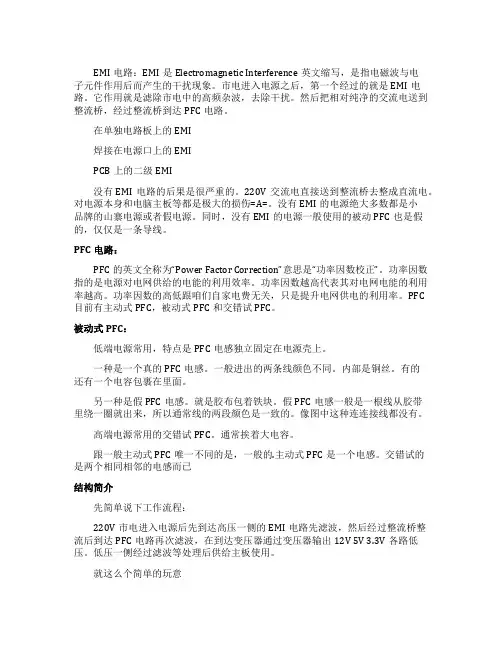

电脑电源内部结构的简介

EMI电路：EMI是Electromagnetic Interference英文缩写，是指电磁波与电子元件作用后而产生的干扰现象。

市电进入电源之后，第一个经过的就是EMI电路。

它作用就是滤除市电中的高频杂波，去除干扰。

然后把相对纯净的交流电送到整流桥，经过整流桥到达PFC电路。

在单独电路板上的EMI焊接在电源口上的EMIPCB上的二级EMI没有EMI电路的后果是很严重的。

220V交流电直接送到整流桥去整成直流电。

对电源本身和电脑主板等都是极大的损伤=A=。

没有EMI的电源绝大多数都是小品牌的山寨电源或者假电源。

同时，没有EMI的电源一般使用的被动PFC也是假的，仅仅是一条导线。

PFC电路：PFC的英文全称为“Power Factor Correction”意思是“功率因数校正”。

功率因数指的是电源对电网供给的电能的利用效率。

功率因数越高代表其对电网电能的利用率越高。

功率因数的高低跟咱们自家电费无关，只是提升电网供电的利用率。

PFC目前有主动式PFC，被动式PFC和交错试PFC。

被动式PFC：低端电源常用，特点是PFC电感独立固定在电源壳上。

一种是一个真的PFC电感。

一般进出的两条线颜色不同。

内部是铜丝。

有的还有一个电容包裹在里面。

另一种是假PFC电感。

就是胶布包着铁块。

假PFC电感一般是一根线从胶带里绕一圈就出来，所以通常线的两段颜色是一致的。

像图中这种连连接线都没有。

高端电源常用的交错试PFC。

通常挨着大电容。

跟一般主动式PFC唯一不同的是，一般的.主动式PFC是一个电感。

交错试的是两个相同相邻的电感而已结构简介先简单说下工作流程：220V市电进入电源后先到达高压一侧的EMI电路先滤波，然后经过整流桥整流后到达PFC电路再次滤波，在到达变压器通过变压器输出12V 5V 3.3V各路低压。

低压一侧经过滤波等处理后供给主板使用。

就这么个简单的玩意这里对电源结构只做一个简单介绍。

方案不一样的话，同样结构的电源元器件布局会有很大的不同。

电源原理图——每个元器件的功能详解！

电源原理图——每个元器件的功能详解！电源原理图--每个元器件的功能详解！FS1:由变压器计算得到Iin值，以此Iin值(0.42A)可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。

TR1(热敏电阻):电源启动的瞬间，由于C1(一次侧滤波电容)短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A，230V/60A)，但因热敏电阻亦会消耗功率，所以不可放太大的阻值(否则会影响效率)，一般使用5Ω-10Ω热敏，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上)。

VDR1(突波吸收器):当雷极发生时，可能会损坏零件，进而影响Power的正常动作，所以必须在靠AC输入端(Fuse之后)，加上突波吸收器来保护Power(一般常用07D471K)，但若有价格上的考虑，可先忽略不装。

CY1，CY2(Y-Cap):Y-Cap一般可分为Y1及Y2电容，若AC Input有FG(3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N)一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵)，绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G所以使用Y2-Cap，Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电(Leakage Current )必须符合安规须求(3Pin 公司标准为750uA max)。

CX1(X-Cap)、RX1:X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction规范一般可分为: FCC Part 15J Class B 、 CISPR 22(EN55022) Class B 两种，FCC测试频率在450K~30MHz，CISPR 22测试频率在150K~30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X-Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但价格愈高)，若X-Cap在0.22uf以上(包含0.22uf)，安规规定必须要有泄放电阻(RX1，一般为1.2MΩ 1/4W)。

常见电子元件的图解及作用

常用电子元器件的图解和作用在电子制作中，要使用到许多不同的电子元件。

在这一节中，将简单地介绍常用的电子元件。

同学们应认识它们，了解它们的作用，记住它们的符号，以便于今后应用这些元件组装出各种实用的、有趣的电子制品。

一、电阻器和电容器（一）电阻器我们将电池、开关和灯泡用导线连接成图3-1电路。

开关闭合后，电流由电池正极流出，经开关和小灯泡流入电池负极，小灯泡发光。

导线和小灯泡都能导电，它们称为导体。

在一般情况下金属都是导体。

导体在电流通过时，对电流有一定的阻碍作用，这种阻碍作用称为电阻。

电阻的文字符号是R。

电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ），和兆欧（MΩ）。

它们的换算关系是：1MΩ＝103KΩ1KΩ＝103Ω图3-1 照明灯电路常用的电阻分两大类。

阻值固定的电阻器称为固定电阻器。

阻值连续可变的电阻器称为可变电阻器（包括徽调电阻器和电位器）。

它们的外形和图形符号见表3一1。

由于制作的材料不同，电阻器也可分为碳膜电阻、金属膜电阻或线绕电阻等等。

电阻器在电路中起什么作用呢？表一常用电阻器固定电阻器微调电阻器电位器RRR我们将图3-1电路中的开关换为1个470欧姆的电位器（如图3一2（A））。

旋转电位器的转柄，小灯泡的亮度要随着电阻值的大小而改变。

电阻值越大，小灯泡越暗。

这说明电阻器在电路中可以控制电流的强弱。

我们可以参考这个电路制成一个可以调光的玩具小台灯。

图3-2 电阻器和电容器在电路中的作用电阻器的主要参数有两个：1．标称阻值和允许误差。

在电阻上标注的电阻数值叫作标称阻值。

如1.5K，5.1Ω……。

它的实际阻值允许有一定的误差，叫允许误差，分为Ⅰ级（±5％），Ⅱ级（±10％），Ⅲ级（±20％）。

如电阻器上标“3KΩⅠ”，则表示这个电阻的阻值是3KΩ，误差为士5％。

电阻的标称值和误差也可以用色环来表示。

在电阻上印有四条色彩鲜艳的园环，紧靠电阻左端的三条色环表示电阻值，最后一条色环表示允许误差。

最全常用电子元件图解

用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制而成。这种电阻分固定和可变两种。它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。
2021/6/16
8
电阻1、的额定参功数率
电阻器功率的表示
2021/6/16
9
2、标称阻值与误差允许范围的标识方法
直标法 :如4.7KΩ±10%。文字符号法：如：2K7表示2.7KΩ 色环标注法：
容值识别规则：
第一、二位表示元件值有效数字，第三位表示有效数字后应乘的倍率。允许误差也在丝印上有体现，并且印有工作电压。基本单位： pF。
元件值读取的例子：图片中电容的丝印为104K，读取其元件值：
第一、二位10 X 第三位4＝10X10000＝100000pF=0.1μF K表示允许误差：
16
热敏电阻：
2021/6/16
热敏电阻：外观上随加工方法不同而形状有很大的差异。
17
限流电阻：
2021/6/16
限流电阻：是一种可以限制通过电阻电流大小的电阻，它的特点是控制电路中最大电流，达到控制目的。在电源产品中起到最大输出功率的控制和抑制脉冲谐波电流，保护输出功率管和电路保护作用。
贴片电阻是一种外观上非常单一的元件。方形、黑色，表面有丝印标识元件值，
体积小。尺寸有各种大小
阻值识别规则：第一、二位表示元件值有效数字，第三位表示有效数字后应乘的倍率。它的允许误差应在材料的厂家编码中用误差代码来识别。
元件值读取的例子：
图片中电阻的丝印为331，读取其元件值：
第一、二位33 X 第三位1＝33X10＝330欧
★变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。

电路板电子元件图解

电路板电子元件图解引言：电路板是一种非常重要的电子设备，它承载着各种电子元件，通过导线和连接器将它们连接在一起，形成电路，实现特定的功能。

本文将通过图解的方式，对电路板上常见的电子元件进行介绍和解析。

这些电子元件包括电阻、电容、电感、二极管、三极管等。

了解这些电子元件的特性和用途，可以帮助我们更好地理解和设计电路板。

一、电阻电阻是电子电路中最常见的元件之一。

它用来限制电流的流动，通过电阻可以改变电路中电流的大小。

电阻的大小由其电阻值决定，单位为欧姆（Ω）。

电阻有不同的尺寸、形状和功率等级，常见的有固定电阻、可调电阻和热敏电阻等。

图1展示了不同类型的电阻的示意图。

（图1：电阻示意图）二、电容电容是一种能够储存电荷的元件，它由两个导电板和介质组成。

当电压施加在电容上时，正负电荷会在导电板上分布，形成电场。

电容的大小由其电容值决定，单位为法拉（F）。

电容有不同的型号和材料，常见的有固定电容和可调电容等。

图2展示了不同类型的电容的示意图。

（图2：电容示意图）三、电感电感是一种会产生磁场的元件，当电流通过电感时，会产生磁场，这个磁场会随着电流的变化而变化。

电感的大小由其电感值决定，单位为亨利（H）。

电感有不同的尺寸和材料，常见的有固定电感和可调电感等。

图3展示了不同类型的电感的示意图。

（图3：电感示意图）四、二极管二极管是一种具有单向导电性的元件，它只允许电流在一个方向上流动，而在另一个方向上阻止电流的流动。

二极管的主要作用是将交流信号转换成直流信号，保护电路免受反向电压的损害。

二极管有不同的形状和尺寸，常见的有普通二极管、肖特基二极管和发光二极管等。

图4展示了不同类型的二极管的示意图。

（图4：二极管示意图）五、三极管三极管是一种具有放大和开关功能的元件，它可以将小信号放大到较大的电流或电压，用于控制其他电子元件。

三极管由三个区域构成：发射极、基极和集电极。

通过改变基极电流的大小，可以控制集电极电流的变化。

开关电源原理图各元件功能详解

电源原理图--每个元器件的功能详解！FS1:由变压器计算得到Iin值，以此Iin值(0.42A)可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。

CY1，CY2(Y-Cap):Y-Cap一般可分为Y1及Y2电容，若AC Input有FG(3 Pin)一般使用Y2- Cap ，AC Input若为2Pin(只有L，N)一般使用Y1-Cap，Y1与Y2的差异，除了价格外(Y1较昂贵)，绝缘等级及耐压亦不同(Y1称为双重绝缘，绝缘耐压约为Y2的两倍，且在电容的本体上会有“回”符号或注明Y1)，此电路蛭蠪G 所以使用Y2-Cap，Y-Cap会影响EMI特性，一般而言越大越好，但须考虑漏电及价格问题，漏电(Leakage Current )必须符合安规须求(3Pin公司标准为750uA max)。

CX1(X-Cap)、RX1:X-Cap为防制EMI零件，EMI可分为Conduction及Radiation两部分，Conduction规范一般可分为: FCC Part 15J Class B 、CISPR 22(EN55022) Class B 两种，FCC测试频率在450K~30MHz，CISPR 22测试频率在150K~30MHz，Conduction可在厂内以频谱分析仪验证，Radiation 则必须到实验室验证，X-Cap 一般对低频段(150K ~ 数M之间)的EMI防制有效，一般而言X-Cap愈大，EMI防制效果愈好(但价格愈高)，若X-Cap在0.22uf以上(包含0.22uf)，安规规定必须要有泄放电阻(RX1，一般为1.2MΩ1/4W)。

电源的内部构造及功能详解

电源的内部构造及功能详解电源是电子设备中的重要组成部分，它的主要功能是将交流电转换为直流电，并为其他电子设备提供稳定的电力供应。

在电源的内部，有许多不同的组件和电路，下面将详细介绍电源的内部构造和功能。

1.输入电路：电源的输入电路主要由电源插头、开关、过滤电容和保险丝等组成。

电源插头用于将室外的交流电接入电源内部，开关用于控制电源的开关机状态，过滤电容则用于滤除交流电中的噪声，保险丝则起到保护电源和其他电子设备的作用。

2.变压器：电源内部的变压器是将室外的交流电转换为适合电子设备使用的低压交流电。

变压器主要由铁芯和线圈组成，当交流电通过线圈时，会在铁芯中产生磁场，进而产生感应电压，并将输入电压降低到合适的电压范围。

3.整流电路：整流电路是将从变压器输出的交流电转换为直流电的重要电路。

整流电路主要由整流桥、滤波电容和滤波电感等组成。

整流桥可以将交流电转换为脉冲波形的直流电，滤波电容和滤波电感则用于平滑直流电的脉动量，使得输出电压更加稳定。

4.稳压电路：稳压电路是为了保持电源输出的电压稳定的电路，它主要由稳压二极管、比较器和反馈电路等组成。

稳压二极管能够根据输出电压的变化自动调节其通导状态，以达到稳定输出电压的目的。

比较器用于检测输出电压是否达到设定值，并通过反馈电路控制稳压二极管的通导状态。

5.过载保护电路：过载保护电路是为了避免电源过载运行导致故障或损坏的电路。

过载保护电路主要由过载保护器、限流电阻和过流检测电路等组成。

过载保护器能够根据电源输出的电流超过额定值时断开电源的输出回路，以保护电源和其他电子设备的安全。

6.短路保护电路：短路保护电路是为了防止电源和其他电子设备短路时产生过大的电流而引起故障或安全隐患。

短路保护电路主要由短路保护器、过流检测电路和自动断电电路等组成。

短路保护器能够在检测到输出回路短路时迅速断开电源输出，以保护电源和其他电子设备的安全。

7.输出电路：输出电路是将电源内部的直流电转换为其他电子设备所需的电源电压和电流。

电源内部电子元件详解图解

电源内部电子元件详解图解集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电源内部电子元件详解（图解）来源：本站整理?作者：秩名2012年05月13日11:07分享[导读]? Dilingling，在下今天又要开新课了。

继上一次的电源工作原理图解之后，我们今天再来一篇电源元件的图解，强化大家理论知识与实际应用的结合。

关键词：不要被外观蒙蔽它们都是电容哦Dilingling，在下今天又要开新课了。

继上一次的电源工作原理图解之后，我们今天再来一篇电源元件的图解，强化大家理论知识与实际应用的结合。

通过上一篇电源工作原理图解的反馈，我们得知很多看官不能把原理对应到电源身上，于是在下再用一组图解来讲解电源的内部结构和它的组成元件。

在这里，需要提醒大家注意的是，在很多图解文章中我们都能够看到一些图注，而我们实际应用中不能以偏概全，对应文章中的图片找一模一样的电子元件，因为相同的电子元件在不同的电源之中，外观是经常不一样的。

这两个都是电容哦就拿上面的这张图来说，同样是电容，外观就截然不同，而且这还是出现在同一个电源里面。

其实这也是常见的事情，就拿滤波电容来说，每个电源之中都有很多个滤波电容，一次侧有，二次侧也有，他们的外观常常不一样，但是它们都叫做滤波电容。

先看外观可以认识很多标识接下来我们就按照从外到里、从进到出的顺序来图解电源的内部结构和各个电子元件的名称。

大家一起来看图说话。

电源风扇电源风扇尺寸，目前主流的是12cm和14cm的，另外还有8cm和10cm的风扇的电源。

需要注意的是这些都是指风扇的直径。

电源铭牌目前市场上的电源铭牌多种多样，没有统一标准，最常见的是用两路标识出+12V输出的格式，而我们上面看到是一个与众不同的标注一路的电源铭牌。

80PLUS认证标识80PLUS认证，是目前最火也最主流的电源能效认证标准，由低到高分为白牌、铜牌、银牌、金牌、白金牌，五个标准。

从零开始,带你认识电源内部的元器件

从零开始，带你认识电源内部的元器件
电源不像处理器，可以看规格知性能;电源也不像显卡，由一颗关键的GPU来决定档次。

一款好的电源除了满足功率需求以外，还必须考量稳定、节能、静音、安全等多方面的因素。

在没有专业设备进行检测的情况下，我们只有了解一些电源的基本原理和元器件知识，才能做到对电源“一目了然”。

抓住关键，不再眼晕
从外面看起来，电源的个头也就比一块“板砖”大一点，但它“肚子”里装的东西可着实不少。

拆开外壳，我们能看到数以百计的、各式各样的电子元器件和复杂交错的线缆，不免让人眼晕。

俗话说“擒贼先擒王”，在观察电源时，我们也应该着重留意以下几个部分。

某电源的内部结构图，序号1～6分别标识出了大家应该着重观察的部分。

1.一、二级EMI滤波电路。

这部分的作用是将外部电网进入的市电进行过滤，得到比较纯净的交流电供后续使用。

2.PFC电路。

它的作用是在交流电转换成直流电的过程中减少谐波，降低对室内电网和市电电网的干扰，减少市电损耗。

3.高压滤波电容。

它的作用是净化高压直流电，为后续的高低压转换提供相对“纯净”的电流。

4.电源拓扑。

拓扑就是指电源的整体结构，它直接影响到电源的转换效率。

5.低压滤波电路的电感线圈。

其作用是稳定输出端的电压和电流，与电脑硬件系统的稳定使用有直接的关系。

开关电源上各个电子元件的作用

开关电源上各个电子元件的作用高压、大功率的组件以及处理低电压及控制信号的小功率组件。

电源转换流程为交流输入→EMI滤波电路→整流电路→功率因数修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出纹波，由电感及电容组成)电路→电源管理电路监控输出。

以下从交流输入端EMI滤波电路常见的组件开始介绍。

交流电输入插座■ 交流电输入插座此为交流电从外部输入电源的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源运作所产生的交换噪声经电力线往外散布干扰其它用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让60Hz左右的波型通过。

上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作EMI 滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx 与Cy电容(稍后会介绍)，使用这类设计的电源，其EMI滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。

目前使用12公分风扇的电源供应器内部空间都不太能塞下一体式EMI滤波器，所以大多采用照片左右两边的做法。

■ X电容(Cx，又称为跨接线路滤波电容)这是EMI滤波电路组成中，用来跨接火线(L)与中性线(N)间的电容，用途是消除来自电力线的低通常态噪声。

外观如照片所示为方型，上方会打上X或X2字样。

■ Y电容(Cy，又称为线路旁通电容器)Y电容为跨接于浮接地(FG)和火线(L)/中性线(N)之间，用来消除高通常态及共态噪声。

Y电容的外观如照片呈圆饼状而计算机用电源中的FG点与金属外壳、地线(E)及输出端0V/GND共接，所以未连接接地线时，会经由两颗串联的Cy电容分压出输入电源一半的电位差(Vin/2)，人体碰触到后就有可能产生感电现象。

电源的内部构造及功能详解

吧，一到用电高峰期的时候，电压往往都是偏低的，由标准220V可能会降到180V~190V，如果电源的低压特性做作用：将输入的交流电通过桥式整流管（整流桥）变为直流电，这样的直流电电压很不稳定，为了得到稳定的电压较为平滑的直流电。

组成：由一个桥式整流管（整流桥）和1到2个电容组成，或者说由4个二极管封装在一起再配上1到2个电容。

优劣对比：1.电容容量直接影响着电源的低压特性。

因此一款好的电源里面的电容容量都是偏大的。

最直观的就是吧，一到用电高峰期的时候，电压往往都是偏低的，由标准220V可能会降到180V~190V，如果电源的低压特性做4、待机辅助电路市频220V交流电接通之后，待机辅助电路立即工作，输出+5VSB待机电压。

辅助电路可以看作是一个独立的开关作用：为主板提供+5VSB待机电压，为主控IC提供+12V工作电压。

组成：辅助电源开关管，辅助变压器，稳压管，光耦，脉宽调制三级管。

5、开关电路作用:通过高频脉冲信号控制开关管的导通和截止，使主变压器上感应出脉冲电压，从次级输出低频脉冲直流电。

组成:主电源开关管，主变压器，PWM脉冲控制IC，驱动管，驱动变压器，稳压控制电路。

识别：位于两个散热片中间，最显眼的标志就是最大的主变压器。

不知道大家还记得高中物理课上听过的电学知识变压器转换的能量越多，转换出来的电压也越稳定，电源整体质量也越好，，显而易见，较多的匝数就意味着较好定是一个分量十足的电源。

6、低压整流和滤波电路作用:将低频高压直流转变为的低压直流电，并且滤除其中的高频交流杂波部分，得到稳定的低压直流电组成:整流7、控制/保护电路在电源的高压输入端和低压输出端都设计了保护电路。

高压输入端：1）过压保护：通过设置一个耐压值为270V的压敏电阻，当输入电压超过允许范围。

电阻会烧毁。

2断，切断交流电，起到保护作用。

（压敏电阻、保险丝）低压输出端：3）过压保护：IC检测到输出电压偏离基准电压较大时，稳压管对电压进行调整。

开关电源组成各部份详解

开关电源组成各部份详解一、开关电源的电路组成开关电源的要紧电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 操纵器电路、输出整流滤波电路组成。

辅助电路有输入过欠压爱惜电路、输出过欠压爱惜电路、输出过流爱惜电路、输出短路爱惜电路等。

开关电源的电路组成方框图如下：二、输入电路的原理及常见电路一、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV一、MOV二、MOV3：F 一、F二、F3、FDG1组成的电路进行爱惜。

当加在压敏电阻两头的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，假设电流过大，F一、F二、F3 会烧毁爱惜后级电路。

② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

二、DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1组成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

若是C8漏电或后级电路短路现象，在起机的刹时电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时刻烧毁，以爱惜后级电路。

dcdc电源内部电路原理

dcdc电源内部电路原理标题：DC/DC电源内部电路原理解析引言：DC/DC电源是一种将直流电转换为另一种直流电压的设备。

它在电子设备中起着至关重要的作用，从手机和电脑到汽车和飞机，几乎所有现代电子设备都使用了DC/DC电源。

本文将详细解析DC/DC电源内部电路原理，深入讨论其各个组成部分和工作原理。

第一节：DC/DC电源基本原理1.1 直流电和交流电的区别及DC/DC电源的作用- 直流电和交流电的特点和区别- DC/DC电源在设备中的作用和重要性1.2 DC/DC电源的基本工作原理- 电源构造和功能概述- 典型的DC/DC电源工作流程- DC/DC电源主要有哪些类型？第二节：DC/DC电源内部组成部分2.1 输入电源滤波电路- 滤波电容的作用- 输入电源滤波电路的构成和原理2.2 整流电路- 整流电路的作用和基本原理- 单相全波整流电路和三相全波整流电路2.3 能量存储元件- 电感与电容的作用和区别- 电感的基本原理和参数- 电容的基本原理和参数2.4 控制开关元件- 开关管的种类和特性- MOSFET和BJT的工作原理第三节：DC/DC电源工作过程详解3.1 开关管控制和工作周期- 占空比和频率的概念- 如何通过控制开关管的导通和断开实现电源输出电压的调节3.2 开关电源的稳压控制电路- 反馈控制原理及其重要性- 稳压控制电路实现的基本方法和原理- 常见的稳压控制电路类型及其优缺点3.3 DC/DC电源的效率和功率损耗- 电源负载和效率的关系- 不同功率损耗来源及其优化方法结论：DC/DC电源内部电路原理是电子设备设计和制造过程中必须了解的重要知识。

本文全面介绍了DC/DC电源的基本原理、内部组成部分以及工作过程，希望能帮助读者更好地理解和应用DC/DC电源。

此外，在实际应用中，需要根据具体的需求和应用领域选择适当的DC/DC电源类型，并进行性能优化和能效提升。

电子原件讲解图

以往在采买计算机配件时，电源供应器是最容易被忽视的组件之一，不过其各路电压输出规格、电压稳定性、发生异常时的保护性却有相当重要的地位，因为主机内所有计算机配件的所需电力均需由电源供应器供应，同时随着各装置于不同状态下的耗电量去调节输出负载，又要兼顾长时间操作及全载输出的稳定性，而电源供应器发生故障时或是负载产生异常，保护系统须立即介入，以避免过电压/电流造成装置损坏；对于全球能源吃紧，新款电源供应器除了上述特性外，也开始讲求提高转换效率，例如80PLUS就是代表电源供应器通过高效率认证的标章之一。

既然电源供应器所扮演的角色如此重要，以下的文章就要掀起电源供应器的神秘面纱，了解内部的组件种类及功能。

常见的计算机用电源供应器的功能是将输入的交流市电(AC110V/220V)，经过隔离型交换式降压电路转换出各装置所需的各种低压直流电：3.3V、5V、12V、-12V及提供计算机关闭时待命用的5V Standby(5VSB)。

所以电源供应器内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。

电源转换流程为交流输入→EMI滤波电路→整流电路→功率因子修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出涟波，由电感及电容组成)电路→电源管理电路监控输出。

方块图如下图所示：以下从交流输入端EMI滤波电路常见的组件开始介绍。

交流电输入插座：此为交流电从外部输入电源供应器的第一道关卡，为了阻隔来自电力在线干扰，以及避免电源供应器运作所产生的交换噪声经电力线往外散布干扰**用电装置，都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器)，其功能就是一个低通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让60Hz左右的波型通过。

上面照片中，中央为一体式EMI滤波器电源插座，滤波电路整个包于铁壳中，能更有效避免噪声外泄；右方的则是以小片电路板制作EMI滤波电路，通常使用于无足够深度安装一体式EMI滤波器的电源供应器，少了铁皮外壳多少会有噪声泄漏情形；而左边的插座上只加上Cx与Cy电容(稍后会介绍)，使用这类设计的电源，其EMI滤波电路通常需要做在主电路板上，若是主电路板上的EMI电路区空空如也，就代表该区组件被省略掉了。

非常详细的说明电脑电源每个元器件以及工作原理

非常详细的说明电脑电源每一个元器件以及工作原理电脑电源是电脑硬件中非常重要的一个组成部份，它负责为电脑提供稳定的电力供应。

电脑电源主要由多个元器件组成，每一个元器件都有特定的功能和工作原理。

下面我将为您详细说明电脑电源的各个元器件及其工作原理。

1. 电源开关：电源开关是电脑电源的主要控制装置，它用于打开或者关闭电源。

当电源开关处于关闭状态时，电源将断开与电源插座的连接，电脑无法正常工作。

当电源开关处于打开状态时，电源将与电源插座连接，电脑可以正常运行。

2. 整流器：整流器是电源的核心元器件之一，它用于将交流电转换为直流电。

交流电是指电流方向和大小周期性变化的电流，而直流电是指电流方向恒定的电流。

整流器通过使用二极管等元件将交流电转换为直流电，以满足电脑内部各个部件对直流电的需求。

3. 滤波器：滤波器是用于滤除电源中的噪声和干扰信号的元器件。

电源中往往存在着来自电网的噪声和干扰信号，这些信号可能会对电脑内部的电子元件造成干扰甚至损坏。

滤波器通过使用电容器和电感等元件，将这些噪声和干扰信号滤除，保证电脑内部电路的稳定工作。

4. 变压器：变压器是电源中用于调整电压大小的元器件。

电脑内部的各个部件对电压有不同的要求，而电源输出的电压通常是固定的。

变压器通过改变输入和输出侧的线圈匝数比例，实现对电压的升降。

这样就可以根据需要提供适合电脑内部电路的电压。

5. 电容器：电容器是一种储存电荷的元器件，它在电源中起到储能和平滑电流的作用。

电容器可以吸收电源中的电荷，并在需要时释放出来，以满足电脑内部电路的瞬态功率需求。

此外，电容器还可以平滑电源输出的直流电流，减少电压的波动和纹波。

6. 电感器：电感器是一种储存磁场能量的元器件，它在电源中起到滤波和稳定电流的作用。

电感器通过产生磁场来储存电能，并在需要时释放出来，以满足电脑内部电路的瞬态功率需求。

同时，电感器还可以反抗电流的变化，稳定电源输出的电流。

7. 整流二极管：整流二极管是一种用于将交流电转换为直流电的元器件。
