长壁采煤法采煤工作面通风方式的确定讲解
采煤工作面三种通风方式浅析
采煤工作面三种通风方式浅析
作者：郑杰
来源：《中国科技博览》2015年第26期
[摘要]采煤工作面瓦斯管理作为矿井通风瓦斯管理的一个重要组成部分，对采煤工作面的通风有着较高的要求，需要具有独立的通风系统，并且应安全、合理和可靠。本文主要探讨了U型、Y型与U+L型三种较为常用的通风方式，旨在为采煤工作的安全顺利进行提供参考。
[关键词]采煤工作面；U型；Y型；U+L型
中图分类号：TD823.4 文献标识码：A 文章编号：1009-914X（2015）26-0093-01
为保证采煤工作面工作人员的呼吸，排除瓦斯，在采煤工作面通风系统的选择上需要考虑到对瓦斯的治理。在采煤工作面通风系统中，U型、Y型与U+L型通风系统是较为常用的三种通风方式，笔者结合多年工作经验，就三种通风方式的通风原理、优缺点、适用范围以及通风效果进行了探讨。
1、U型通风方式
采煤工作面中，当风从进风平巷流入后，部分风量会在采煤工作面内直接流动，然后再回到风平巷并排出；而另一部分风量则沿着切顶线进行流动，先向采空区流动，然后再流向回采空间，这部分风量在采空区内流动，由于冒落岩石并不透气，所以不同的采空区漏风量存在一定的差异。在施工实践中发现，通常情况下，将采煤工作面的进风量作为参照，则漏风量在12～17%之间，采空区漏风量则占到了采煤工作面进风量的10～49%。尽管采煤工作面分布的风量不均匀，呈两端大、中间小的分布状况，但是沿着风流前进的方向瓦斯含量也就逐渐的增加，在风从采空区重新流入时，风量的增加对瓦斯含量仍然起到稀释作用。

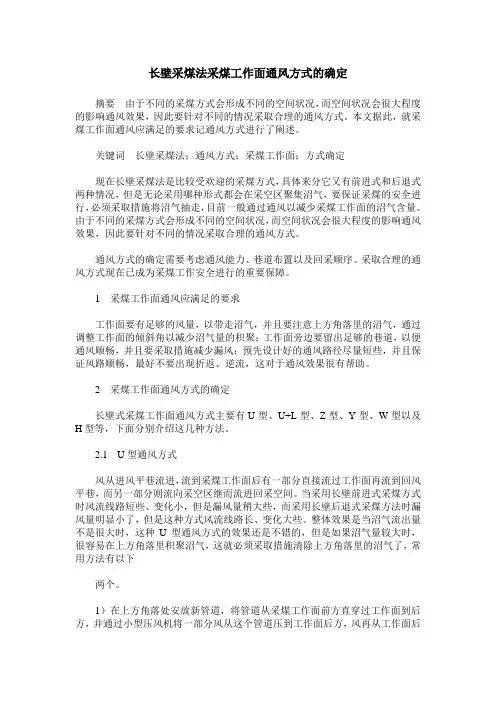

长壁采煤法采煤工作面通风方式的确定
长壁采煤法采煤工作面通风方式的确定
摘要由于不同的采煤方式会形成不同的空间状况，而空间状况会很大程度的影响通风效果，因此要针对不同的情况采取合理的通风方式。本文据此，就采煤工作面通风应满足的要求记通风方式进行了阐述。
关键词长壁采煤法；通风方式；采煤工作面；方式确定
现在长壁采煤法是比较受欢迎的采煤方式，具体来分它又有前进式和后退式两种情况，但是无论采用哪种形式都会在采空区聚集沼气，要保证采煤的安全进行，必须采取措施将沼气抽走，目前一般通过通风以减少采煤工作面的沼气含量。由于不同的采煤方式会形成不同的空间状况，而空间状况会很大程度的影响通风效果，因此要针对不同的情况采取合理的通风方式。
通风方式的确定需要考虑通风能力、巷道布置以及回采顺序。采取合理的通风方式现在已成为采煤工作安全进行的重要保障。
1 采煤工作面通风应满足的要求
工作面要有足够的风量，以带走沼气，并且要注意上方角落里的沼气，通过调整工作面的倾斜角以减少沼气量的积聚；工作面旁边要留出足够的巷道，以便通风顺畅，并且要采取措施减少漏风；预先设计好的通风路径尽量短些，并且保证风路顺畅，最好不要出现折返、逆流，这对于通风效果很有帮助。
2 采煤工作面通风方式的确定
长壁式采煤工作面通风方式主要有U型、U+L型、Z型、Y型、W型以及H型等，下面分别介绍这几种方法。
2.1 U型通风方式
风从进风平巷流进，流到采煤工作面后有一部分直接流过工作面再流到回风平巷，而另一部分则流向采空区继而流进回采空间。当采用长壁前进式采煤方式时风流线路短些、变化小，但是漏风量稍大些，而采用长壁后退式采煤方法时漏风量明显小了，但是这种方式风流线路长、变化大些。整体效果是当沼气流出量不是很大时，这种U型通风方式的效果还是不错的，但是如果沼气量较大时，很容易在上方角落里积聚沼气，这就必须采取措施清除上方角落里的沼气了，常用方法有以下
