钢结构厂房照明钢索安装
钢结构照明钢索安装在钢结构厂房照明中,针对不同光源、功率的灯具有不同的安装方式,目前使用最多的安装方式为悬挂式安装。
我们现以照明生产的高光效悬挂IP54150W氙气工矿灯为例,它广泛适用于制造业工厂、电力、铁路、冶金、石化、厂矿、车间、物流仓库、文体场馆等高大场所的照明中。
图如下:近年来,随着工业自动化生产的发展,大型自动化生产线对厂房的空间要求越来越大。
传统机电设计各系统管线集中敷设在管井、管廊、天花板中已经被大空间内多层次的敷设错综复杂的管线所取代。
因为钢结构厂房的柱、梁一般就是严禁焊接,采用联合支吊架这种传统形式,就会因为生根点过少而导致支架过大,这对工程造价与钢结构荷载都不利。
采用钢索及型钢做配线与吊灯的特点在于:A、采用型钢+钢索代替传统的槽钢、角钢制作灯具支吊架,解决在大空间厂房制作支吊架困难的问题;B、通过采用钢索吊架,解决了大空间钢结构厂房支吊架固定点困难的施工难题;C、通过采用钢索吊架,解决了大量使用葡萄式支架而造成的钢结构物荷增大的问题。
一、施工操作1、参瞧《05D6照明装置》、《D462》。
2、参考《GB50617-2010》建筑电气照明装置施工与验收规范。
3、参考《312-1998》钢索配管、配线工艺标准。
4、厂房灯具安装施工的方法:用25m2的钢绞线两端加花篮螺丝固定,自己先按图纸的规定计算好高度,线穿JDG管敷设,配吊灯合、工矿灯IP54吊管,工矿灯。
5、满足照度要求,来确保灯具数量与灯具距地高度(已有灯具种类与功率了)。
6、附安装图片如下:二.核心提示:1)应采用镀锌钢索,不应采用含油芯的钢索。
钢索的钢丝直径应小于25mm,钢索不应有扭曲与断股等缺陷。
2)钢索的终端拉环应牢固可靠,钢索与终端拉环套接处应采用心形环,固定钢索的线卡不应少于2个,钢索端头应用镀锌铁线绑扎紧密。
3)当钢索长度在50m及以下时,应在钢索一端装设花篮螺栓紧固(见图1);当钢索长度大于50m时,应在钢索两端装设花篮螺栓紧固。
【最新整理】钢索配线安装施工工艺标准
钢索配线安装施工工艺标准1.适用范围本工艺标准适用于室内照明钢索配线工程。
2.施工准备2.1 原材料要求2.1.1 绝缘导线：所有导线的规格、型号必须符合设计要求，并有产品合格证。
2.1.2 钢索：采用钢绞线做为钢索，其截面积根据实际跨距、荷重及机械强度选择，最小截面不小于10mm2。
且不得有背扣、松股、抽筋等现象。
如采用镀锌圆钢做为钢索，其直径不应小于10mm。
2.1.3 镀锌圆钢吊钩的圆钢直径不应小于8mm；镀锌圆钢耳环的圆钢直径不应小于10mm。
耳环孔的直径不应小于30mm，接口处应焊死，尾端应弯成燕尾；镀锌铁丝应顺直无背扣、扭接等现象，并有规定的机械拉力。
2.1.4 扁钢吊架：应采用镀锌扁钢，其厚度不应小于1.5mm，宽度不应小于20mm，镀锌层无脱落现象。
2.1.5 绑线：应采用与导线线蕊同材质的塑料绝缘绑线。
2.1.6 螺旋接线扭：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线扭。
2.1.7 套管：套管有钢套管，铝套管及铜铝过渡三种，选用时应采用与导线材质规格相应的套管。
2.1.8 接线端子（接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。
2.1.9 铁制盒：安装螺丝孔齐全、扣纹清晰、紧固螺丝的直径应为5mm。
盒子不应劈裂、变形、损坏，镀锌层及防腐油漆，完整不脱落。
2.1.10 塑料明装盒：适用于塑料管明配工程，其材质应均匀无劈裂，盒子无变型、变色。
2.1.11 镀锌材料：花篮螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝，螺母，弹簧垫圈、垫圈、抱箍、方铁垫。
2.1.12 辅助材料：电焊条、氧气、乙炔气、铝卡子、焊锡、焊剂、橡皮绝缘带、粘塑料绝缘带、黑胶布、砂布、防锈漆、调合漆等。
2.2 主要机具2.2.1 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子。
2.2.2 手锤、錾子、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头、吊链、滑轮、大绳。
2.2.3 电焊机、套管机、砂轮锯、砂轮锯片、液压煨管器、煨管器、铣刀、气焊工具、压力案子。
钢结构照明线路施工方案
钢结构照明线路施工方案一、施工准备与计划在施工前，需进行充分的准备工作，包括现场勘查、确定施工范围、编制施工计划、确定人员分工等。
同时，要确保所需材料、工具和设备齐备，并做好施工安全措施。
二、材料采购与检验按照设计要求，采购符合规格和质量要求的电线、电缆、照明设备、线槽、电缆桥架等材料。
在材料进场前，要进行严格的检验，确保其符合国家标准和设计要求。
三、钢结构照明设计根据现场实际情况和照明需求，进行钢结构照明设计。
设计要考虑照明的均匀性、亮度、色温等因素，以及钢结构的特点和安装条件。
设计完成后，需进行详细的图纸绘制和审查。
四、线槽与电缆桥架安装根据设计图纸，进行线槽和电缆桥架的安装。
安装过程中要确保位置准确、固定牢固，并保持线槽和桥架的整洁和平整。
同时，要注意与钢结构的协调配合，避免影响整体美观。
五、开关与插座安装根据设计图纸和照明需求，进行开关和插座的安装。
安装位置要便于使用和维护，同时要符合安全要求。
安装完成后，要进行功能测试，确保其正常工作。
六、电线与电缆布线按照设计图纸和布线规范，进行电线和电缆的布线。
布线过程中要注意电线的颜色区分、标识清晰，并保持布线的整洁和规范。
同时，要遵循安全要求，避免电线裸露或接触不良。
七、照明设备安装与调试根据设计图纸和要求，进行照明设备的安装。
安装过程中要确保设备位置准确、固定牢固，并进行必要的调试工作。
调试时要关注灯具的亮度、色温等参数是否符合设计要求，并进行必要的调整。
八、照明系统测试与验收在完成照明设备的安装和调试后，进行照明系统的整体测试。
测试内容包括照明设备的启动、关闭、调光等功能是否正常，以及照明效果是否满足设计要求。
测试合格后，进行照明系统的验收工作，确保施工质量符合要求。
总之，钢结构照明线路施工方案需充分考虑现场实际情况和照明需求，遵循设计规范和安全要求，确保施工质量和使用效果。
在施工过程中要加强安全管理，确保人员和设备的安全。
同时，要做好施工记录和验收工作，为后续维护和管理提供便利。

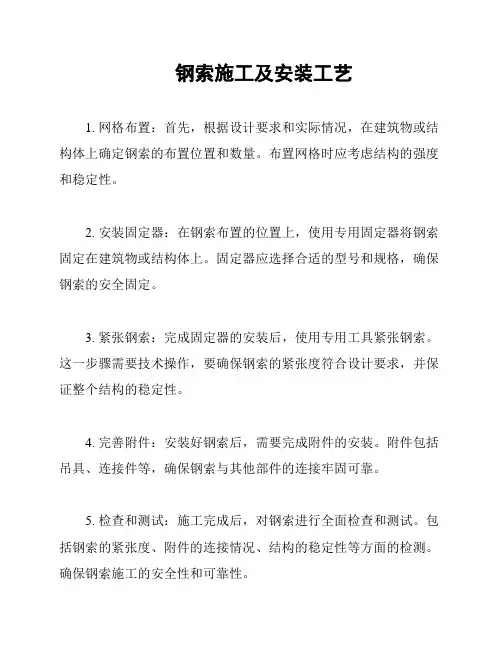

钢索施工及安装工艺
钢索施工及安装工艺
1. 网格布置：首先，根据设计要求和实际情况，在建筑物或结构体上确定钢索的布置位置和数量。
布置网格时应考虑结构的强度和稳定性。
2. 安装固定器：在钢索布置的位置上，使用专用固定器将钢索固定在建筑物或结构体上。
固定器应选择合适的型号和规格，确保钢索的安全固定。
3. 紧张钢索：完成固定器的安装后，使用专用工具紧张钢索。
这一步骤需要技术操作，要确保钢索的紧张度符合设计要求，并保证整个结构的稳定性。
4. 完善附件：安装好钢索后，需要完成附件的安装。
附件包括吊具、连接件等，确保钢索与其他部件的连接牢固可靠。
5. 检查和测试：施工完成后，对钢索进行全面检查和测试。
包括钢索的紧张度、附件的连接情况、结构的稳定性等方面的检测。
确保钢索施工的安全性和可靠性。
6. 完成记录：在施工过程中，要做好相关记录，包括施工时间、施工人员、施工参数等信息的记录。
这些记录有助于后续的维护和
管理。
钢索施工及安装工艺需要专业的技术知识和经验，对施工人员
的素质要求也较高。
在施工过程中，要严格按照规范和要求进行操作，确保施工的安全性和质量。
钢索吊架在灯具安装工程中的施工技术
钢索吊架在灯具安装工程中的施工技术摘要：大跨度、大空间建筑物内，尤其是钢结构厂房，管线交错排布，密度大，交叉多，灯具安装施工困难，针对此情况，文中提出了一种新的施工技术，即采用以钢索吊架对灯具进行固定施工。
文中主要介绍了钢索吊架在灯具安装中的施工工艺和应用前景。
关键词：钢索吊架；施工工艺；灯具安装；钢架构厂房Abstract: the large span and large space within a building, especially steel structure workshop, pipelines crisscross arranged, density, cross, lamps installation construction difficulties, in view of the situation, this paper proposes a new construction technology, which is a steel wire hangers to lamps with fixed construction. This paper mainly introduces the pylon cable in a light in the installation of the construction technology and application prospect.Keywords: cable hangers; The construction technology; Lighting installation; Steel structure workshop1引言近年来，随着工业自动化生产的发展，大型自动化生产线对厂房的空间要求越来越大。
传统机电设计各系统管线集中敷设在管井、管廊、天花中已经被在大空间内多层次的敷设错综复杂的管线所取代。
因为钢结构厂房的梁柱一般是严禁焊接的，采用联合支吊架这种传统形式，就会因为生根点过少而导致支吊架过于巨大，这对工程造价和钢结构荷载都很不利。
钢索配线施工做法(施工工艺)
钢索配线施工做法（1）适用范围：钢索配线一般适用于屋架较高，跨距较大，而灯具安装高度又要求较低的工业厂房内。
（2）基本内容：钢索配线就是在钢索上吊瓷瓶配线、吊钢管（或塑料管）配线或吊塑料护套线配线，同时灯具也吊装在钢索上。
（3）钢索的选择：钢索布线用的钢绞线和圆钢的截面，应根据跨距、荷重、机械强度选择。
采用钢绞线时最小截而不宜小于10mm2：采用镀锌圆钢作为钢索，直径不应小于10mm。
应优先使用镀锌钢索，不应采用含油芯的钢索，钢索的单根钢丝的直径应小于0.5mm。
在在潮湿或有腐蚀性介质及易贮纤维灰尘的场所，应使用塑料护套钢索，以防止钢索生锈，影响安全运行钢索不应有扭曲和断股现象。
（4）施工工艺：1）钢索安装：钢索中问固定点问距不应大于12m；预理加工件的尺寸不应小于120 X 60X 6焊在铁件上的锚固钢筋的直径不应小于8mm，其尾部要焊成燕尾状。
在钢索土敷设导线及安装灯具后，钢索的弛度不应大于100 mm.2）钢索吊管配线：这种配线就是在钢索上进行管配线。
在钢索上每隔1.5 m设一个扁钢吊卡，扁钢卡子的宽度不应小于20mm,再用管卡将管子固定在吊卡上。
在灯位处的钢索上，安装吊盒钢板，用来安装灯头盒。
灯头盒两端的钢管，应跨接接地线，以保证管路连成一体，接地可靠，钢索亦应可靠接地。
当在钢索上吊硬塑料管配线时，灯头盒可改用塑料灯头盒，管卡也可改为塑料管卡，吊卡也可用硬塑料板弯制。
3)钢索吊瓷柱配线在钢索上进行瓷珠配线和吊管配线的不同处就是把吊管用的吊卡改成安装瓷珠的吊卡根据敷没导线的不同，有6线、4线和2线等几种形式。
吊卡安装间距不应大于1.5m,屋内的线问距离不应小于50mm，屋外的线间距离不应小于100mm.扁钢吊架的终端应加直径不小于3mm拉线钢索用的吊架或支架安装时，一般应使用不小于30mrn X 30mm X 3mm的角钢或40mm X 4mm约扁钢。
4）钢索吊塑料护套线配线钢索吊塑料护套线配线，敷设时从钢索的一端开始，可以用铝片将导线直接扎紧在钢索上，铝片卡间距不应大于50mm，灯头盒的固定和上面所讲的相同，导线进人线盒时，要在距接线盒不大于100mm处进行固定。
高大空间建筑照明系统钢索配线施工工艺
意如图 １ 所示 。
３ ． 钢索配线 的材料要求
３ ． １绝 缘导线 ：导线 的规格 、型号必须符合设计 和 规范要求 ，并有产品合 格证 。 ３ ． ２ 钢索 ：钢索 的截 面积应根据实际跨距 、荷重及采用钢索配线施工工艺 ，可 以大量减少交叉作
业的机会 ，对工程 的进度和安全生产有利 ，同时采用钢 索配线可节约大量 的角铁支架 ，可节省较多 的材料费和
人Ｔ费 。
支 吊架制作安装一安装钢索一钢索吊电线管一 管内
穿线一线路检查 、绝缘摇测一保护地线安装 ２ ． ３钢 索配线 工艺
２ ． １ ． ２钢索 的终端拉环支架应牢 固可靠 ，钢索与终端
拉环套接处 应采用心形环 ，固定钢索的线卡不应少 于 ２ 个 ，钢索端头应用镀锌铁线绑扎 紧密 ，且应接地 （ Ｐ Ｅ）
或接零 （ Ｐ Ｅ Ｎ）可靠 。
等大型会议室及 多间中型会议室 ，另外还设有新 闻发布 厅 、宴会厅 、展厅 、商业用房 、酒店等配套设施 ，属于
２ ． １ ． ３ 当钢索长度在 ５ ０ ｍ及 以下时 ，应在钢索一端 装设花篮螺栓 紧固；当钢索长度大于 ５ ０ ｍ时 ，应在钢索 两端装设花篮螺栓紧固。为方便安装及调整， 本工程要求 ５ ０ ｍ及以下钢索两端都装设花篮螺栓 。 ２ ． １ ． ４ 钢索 中间吊架 间距不应大于 １ ２ ｍ，吊架 与钢索 连接处 的吊钩采用镀锌夹具紧固。为确保钢索平直度 ， 本工程要求钢索中间吊架 间距不大于９ ｍ。 ２ ． １ ． ５电线管在 钢索上安装后 ，钢索 应承受全部 负 载 ，且钢索表 面应整 洁 、无锈蚀 。２ ． １ ． ６钢索配线 电线 管支持件 间距离 不大于 １ ． ５ ｍ，支持件 与接线盒 间 的距
