沥青针入度、延度、软化点试验记录表
石油沥青的针入度、延度、软化点实验
5. 实 验 步 骤
3）结果计算
同一试样3次平行实验结果的最大值和最小值之差在下列 允许偏差范围内时，计算3次实验结果的平均值，取整数作 为针入度实验结果，以0.1mm为单位。
针入度（0.1mm） 允许差值（0.1mm）
0～49
2
50～149
4
150～249
12
250～500
20
当实验值不符此要求时，应重新进行。
5. 实 验 步 骤
3）结果计算
同一试样平行实验两次，当两次测定值的差值符合重复 性实验精密度要求时， 取其平均值作为软化点实验结 果，准确至0.5℃。
7.注 意 事 项
1）
针入度实验：当采用自动针入度仪时， 计时与标准针落下贯入试样同时开始， 至5s时自动停止 。
2） 3）
延度实验：在实验过程中，水温应始终 保持在实验温度规定范围内，且仪器不 得有振动，水面不得有晃动，当水槽采 用循环水时，应暂时中断循环，停止水 流。
延度实验：延度是用规定的沥青试件，在一定温度下， 以一定的速度拉伸至断裂的长度，单位为cm。
软化点实验：软化点是沥青试件在规定条件下，因受 热而下坠达25.4mm时的温度（℃）。
2.实 验 目 的
1
通过测定沥青的针入 度，不仅能够掌握不 同沥青的粘稠性、进 行沥青标号的划分， 还可以用针入度指数 PI来描述沥青的温度 敏感性
开动电动机，试件以每分钟5cm的速度拉伸，直至 拉断，指针在标尺上所示读数，即为沥青试样的 延伸度。
5. 实 验 步 骤
3）结果计算
同一试样，每次平行试验不少于三个，如三个测定结果均 大于100cm时，试验结果记作“>100cm”；特殊需要也可 分别记录实测值。如三个测定结果中，有一个以上的测定 值小于100cm时，若最大值或最小值与平均值之差满足重 复性试验精度要求，则取三个测定结果的平均值的整数作 为延度试验结果，若平均值大于100cm，记作“>100cm”； 若最大值或最小值与平均值之差不符合重复性试验精度要 求时，试验应重新进行。
沥青实验
沥青试验一沥青针入度测定石油沥青的针入度以标准阵在一定的荷载、时间及温度条件下垂直穿入沥青试样的深度来表示，单位为1/10℃。
除非另行规定，标准针，针连杆与附加砝码的总质量为（100±0.05）g,温度为（25±0.1）度，时间为5s。
特定试验可采用的其他条件，如表所示。
表针入度特定试验条件规定温度/℃荷重/N 时间/s0 2 604 2 6046 0.5 5注：特定试验报告中要应注明实验条件1.试验目的建筑工程中使用的沥青，在常温下大都是固体或半固体状态，可以通过测定沥青的针入度来表示沥青的粘滞性，并以针入度为其主要技术指标来评定沥青的牌号。
2.主要仪器设备1)针入度仪（图）。
针连杆质量为（47.5±0.05）g，针和针连杆的总质量为（50±0.05）g；2)标准针。
标准针应由硬化回火的不锈钢制造，针应装在一个黄铜或不锈钢的金属箍中，针露在外面的长度应在40~50 mm，金属箍的直径为（3.20±0.05）mm，长度为（38±1）mm，针应牢固的装在箍里，针尖及针的任何其余部分均不得偏离箍轴1mm以上，针箍及其附件总质量为（2.50±0.05）g，每个箍针上打印单独的标志号码。
3)试样皿。
金属或玻璃的圆柱形平底皿，尺寸如表所示。
表金属或玻璃的圆柱形平地皿尺寸要求针入度直径/mm 深度/mm 针入度<200时35 35针入度200~350时55 70针入度350~500时50 604)恒温水浴。
容量不小于10L，能保持温度在试验温度的±0.1℃范围内。
5)温度计。
液体玻璃温度计，刻度范围0~50℃，分度值为0.1℃。
6)平地玻璃皿。
容量不小于350mL，深度要浸过最大的样品皿。
内设一个不锈钢三角支架，以保证试样皿稳定。
3.实验准备1)加热样品时不断搅拌以防局部过热，直到样品能够流动。
焦油沥青的加热温度不超过软化点60℃，石油沥青不超过软化点90℃。
沥青针入度、延度、软化点试验记录表
试验温度
（℃）
延伸速度
（cm/min）
延度测值（cm）
延度平均值（cm）
备注：
沥青软化点试验
试件编号
室
内
温
度
(℃)
烧杯内液体名称
烧杯中液体温度上升记录（℃）
软化点测值℃软化源自℃开始加热时一分钟末
二分钟末
三分钟末
四分钟末
五分钟末
六分钟末
七分钟末
八分钟末
九分钟末
十分钟末
十一分钟末
备注：
复核： 试验：
沥青针入度、延度、软化点试验记录表
管理编号：-22编号： 第 页 共 页
样品编号
样品名称
样品描述
主要仪器设备
检测部位
试验环境
天气： 温度： ℃ 相对湿度： ％
试验依据
委托日期
试验单位
试验日期
试验次数
试验温度
（℃）
试验荷载
(g)
经历时间
(s)
针入度
(0.1mm)
针入度平均值(0.1mm)
备注：
沥青延度试验
试验十沥青三大指标试验

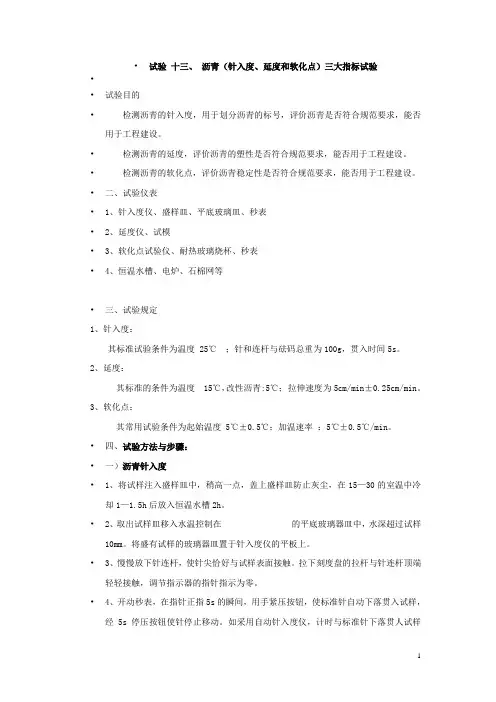

•试验十三、沥青（针入度、延度和软化点）三大指标试验••试验目的•检测沥青的针入度，用于划分沥青的标号，评价沥青是否符合规范要求，能否用于工程建设。
•检测沥青的延度，评价沥青的塑性是否符合规范要求，能否用于工程建设。
•检测沥青的软化点，评价沥青稳定性是否符合规范要求，能否用于工程建设。
•二、试验仪表•1、针入度仪、盛样皿、平底玻璃皿、秒表•2、延度仪、试模•3、软化点试验仪、耐热玻璃烧杯、秒表•4、恒温水槽、电炉、石棉网等•三、试验规定1、针入度：其标准试验条件为温度 25℃；针和连杆与砝码总重为100g，贯入时间5s。
2、延度：其标准的条件为温度 15℃，改性沥青:5℃；拉伸速度为5cm/min±0.25cm/min。
3、软化点：其常用试验条件为起始温度 5℃±0.5℃；加温速率：5℃±0.5℃/min。
•四、试验方法与步骤：•一）沥青针入度•1、将试样注入盛样皿中，稍高一点，盖上盛样皿防止灰尘，在15—30的室温中冷却1—1.5h后放入恒温水槽2h。
•2、取出试样皿移入水温控制在的平底玻璃器皿中，水深超过试样10mm。
将盛有试样的玻璃器皿置于针入度仪的平板上。
•3、慢慢放下针连杆，使针尖恰好与试样表面接触。
拉下刻度盘的拉杆与针连杆顶端轻轻接触，调节指示器的指针指示为零。
•4、开动秒表，在指针正指5s的瞬间，用手紧压按钮，使标准针自动下落贯入试样，经5s 停压按钮使针停止移动。
如采用自动针入度仪，计时与标准针下落贯人试样同时开始，至5s时自动停止。
•5、调节刻度盘拉杆与针连杆接触读取指针指向的读数，准确至0.5mm。
•6、同一试样平行试验至少三次，各测点之间与器皿边缘的距离不应少于10mm。
每次试验后应换针或用三氯乙烯棉球擦净，再用干棉花擦干。
•7、结果评定•1）同一试样三次平行试验结果的极差在下列允许范围内：•针入度（0.1mm）允许差值（0.1mm）0—49 2；• 50—149 4。
沥青针入度、延度、软化点试验检测记录表
针入度(0.1mm)
第三次测值 ③
针入度
针入度指数
试样 编号
试验温 度
（℃）
延伸速度 （cm/min）
沥青延度试验
延度（cm）
试件1测值
试件2测值
试件3测值
平均值
沥青软化点试验
试样 编号
烧杯内 液体名
称
开
始
1
2
烧杯中液体每分钟末温度上升记录（℃）
软化点 （℃）
3
4
5
6
7
8
9
10
11
12
13
14
15
测值
XXXX检测有限公司
第 页，共 页
沥青针入度、延度、软化点试验检测记录表
委托编号：
记录编号：
工程名称
工程部位/用途
样品信息
试验检测日期
检测依据 主要仪器设备
名称及编号 取样地点
试验条件 判定依据
沥青产地
沥青种类
沥青标号
试样 编号
试验温 度
（℃）
第一次测值 ①
沥青针入度（针入度指数）试验
第二次测值 ②
平均 值
附加声明： 检测：
记录：
复核：
Hale Waihona Puke 日期：年月
日
70-沥青针入度、延度和优化点试验记录
试表79
工程名称
试验单位
试件编号
试验规程
试样产地
试验者
试样说明
校核者
拟定日期
试验日期
试验环境
主要仪器
（一）针入度
试
验
温
度
(℃)
试
验
时
间
（S）
试
验
荷
载
（g）
指针读数（1/10mm）
平均
针入度
（1/10mm）
第一次
第二次
第三次
样品前
试针穿入
样品后
试针穿入
针入度
样品前
试针穿入
样品后
试针穿入
针入度
样品前
试针穿入
样品后
试针穿入
针入度
（二）延度
试验温度
（℃）
拉伸速度
（cm/min）
延度（cm）
试件1
试件2
试件3
平均值
（三）软化点
试件编号
室
内
温
度（℃）
烧
杯
内
液
体
种
类
开
始
加
热
时
间
（S）
开
始
加
热
液
体
温
度（℃）
烧杯中液体在下列各分钟末温度上升记录（℃）
试样下垂与下层底板接触时的温度（℃）
软
化
点（℃）
1
2
3
4
5
6
7
8
9
10
11
12
13
ቤተ መጻሕፍቲ ባይዱ14
15
附注
试验五：石油沥青的针入度、延度和软化点试验1
实验五：石油沥青的针入度、延度和软化点试验一、沥青针入度试验1．试验目的沥青针入度是在规定温度（25℃）和规定时间（5s）内，附加一定重量的标准针（100g）垂直贯入沥青试样中的深度，单位为0.01mm。
通过针入度的测定掌握不同沥青的粘稠度以及进行沥青标号的划分。
2．试验仪器设备（1）针人度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯人深度准确至0.01mm的仪器均可使用。
它的组成部分有拉杆、刻度盘、按钮、针连杆组合件，总质量为100±0.05g，调节试样高度的升降操作机件，调节针入度仪水平的螺旋，可自由转动调节距离的悬臂。
当为自动针入度仪时，其基本要求相同，但应附有对计时装置的校正检验方法，以经常校验。
（2）标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，针及针杆总质量2.5±0.5g，针杆上打印有号码标志，应对针妥善保管，防止碰撞针尖，使用过程中应当经常检验，并附有计量部门的检验单。
（3）盛样皿：金属制的圆柱形平底容器。
小盛样皿的内径55mm，深35mm（适用于针人度小于200 ）；大盛样皿内径70mm ，深45mm （适用于针入度200～350 ) ；对针人度大于350 的试祥需使用特殊盛样皿，其深度不小于60mm ，试样体积不少于125mL 。
（4）恒温水槽：容量不少于10L ，控温精度为±0.1℃。
水中应设有一带孔的搁板（台），位于水面下不少于100mm ，距水槽底不得少于50mm 处。
（5）平底玻璃皿：容量不少于1L ，深度不少于80mm。
内设有一不锈钢三脚支架，能使盛样皿稳定。
（6）温度计：0℃～50℃，分度0.1℃。
（7）秒表，分度0.1s。
（8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。
（9）溶剂：三氯乙烯等。
（10）其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。
3．预习要求掌握沥青针入度的概念，熟悉测定沥青针入度的试验步骤。
沥青针入度
环的类型：□I 型 □II 型
软化点 测值℃ 平均 值℃
烧杯中液体温度上升记录（℃） 试 件 编 号 试 验 温 度 ℃ 烧杯内 液体名 称 开 始 加 热 时 1 2 3 备注： 一 分 钟 末 二 分 钟 末 三 分 钟 末 四 分 钟 末 五 分 钟 末 六 分 钟 末 七 分 钟 末 八 分 钟 末 九 分 钟 末 十 分 钟 末 十 一 分 钟 末 十 二 分 钟 末 十 三 分 钟 末 十 四 分 钟 末 十 五 分 钟 末
试验：
复核：
审核：
沥青密度、溶解度试验原始记录
HHJSZYS-010 第 页 共 页
试 样 检
验 品 验
编 名 依
号 称 据 □JTGF40-2004□
环 样 样
境 品 品
条 规 状
件 格 态
℃ □正常 □
%RH
沥青密度试验
试 试 试 件 编 号 1 验 验 规 设 程 备 □JTG E20-2011(T0603-2011) □ 试验日期：
环 境 条 件 样 品 规 格 样 品 状 态 □正常
℃
%RH
□
试 验 设 备 □自动恒温双数显沥青延伸度仪 SY-1.5B □低温水浴 HWY-30 □ 沥青弹性恢复试验 试验温度（℃） 试验日期： 拉伸速率（cm/min） 试件残留长度 X （cm） 弹性恢复率 D（%） 测值 平均值
试件编 号
平均值
2
计算公式：
m4 m1 ρ b＝ ( m2 m1 ) ( m5 m4 )
沥青针入度、延度和软化点的测定
• 隔离剂：由两份甘油和一份滑石粉〔以质量计〕调制 而成；
• 〔2〕试样 建筑沥青
图19-3 延度仪模具
• 4．准备工作 • 〔1〕模具的处理 将模具组装在支撑板上，将隔离剂涂于支撑
板外表及侧模的内外表，以防沥青沾在模具上。板上的模具要 水平放好，以使模具的底部能够充分与板接触。 • 〔2〕装试样 小心加热试样，以防局部过热，直到完全变成液 体能够倾倒为止。把熔化的试样过筛，在充分搅拌后，把试样 倒入模具中，在组装模具时要小心，不要弄乱配件。 • 注意 石油沥青试样从加热至倾倒温度时的时间不超过2h；煤 焦油沥青从加热到倾倒温度的时间不超过30min。 • 〔3〕试样恒温 将支撑板、模具和试件一起放入水浴中，并在 25℃±0.5℃的试验温度下保持85～95min，然后从板上取下试 件，拆掉侧模，立即进展拉伸试验。
• 6．数据处理和报告
• 报告三次针入度的平均值，取至整数作为试验 结果。三次测定的针入度值相差不应大于表19 －2的数值。
• 表19-2针入度值测定结果的允许误差
•
• 7．精细度
• ①重复性 同一试样，同一操作者利用同一台仪 器测得的两次结果不超过平均值的4％。
• ②再现性 同一试样，不同操作者利用同一类型 仪器测得的两次结果不超过平均值的11％。
• 筛：筛孔为0.3～0.5 mm的金属网。
• (2)试样 道路沥青或建筑沥青。
图19－1 沥青针入度试验用针
• 4．准备工作
• (1)试样的预处理 小心加热试样，不断搅拌以防局部过 热，加热到使试样能够流动。加热时间不超过30 min 。加热、搅拌过程中防止试样中进入气泡。将试样倒 入预先选好的试样皿中，试样深度应大于预计穿入深 度10 mm。同时将试样倒入两个试样皿。
沥青试验指导
沥青篇—李海军2015年01月23号内蒙古农业大学道桥教研室1、沥青针入度试验(一)目的与适用范围本方法适用于测定道路石油沥青、改性沥青针人度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针人度。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。
针人度指数用以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个或3个以上温度条件下测定，若30℃时的针人度值过大，可采用5℃代替。
当量软化点T800是相当于沥青针人度为800时的温度，用以评价沥青的高温稳定性。
当量脆点T1。
2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。
(二)仪器设备1．针人度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能使指示针贯人深度准确至0.1mm的仪器均可使用。
针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g 砝码一只，试验时总质量为100g±0.05g。
当采用其它试验条件时，应在试验结果中注明。
仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。
仪器设有针连杆制动按钮，使针连杆可自由下落。
针连杆易于装拆，以便检查其质量。
仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。
当为自动针人度仪时，各项要求与此项相同，温度采用温度传感器测定，针人度值采用位移计测定,并能自动显示或记录，且应对自动装置的准确性经常校验。
为提高测试精密度，不同温度的针人度试验宜采用自动针人度仪进行。
2．标准针由硬化回火的不锈钢制成，洛氏硬度HRC54—60，表面粗糙度Ra0.2～0.3μm，针及针杆总质量2.5g±0.05g，针杆上应打印有号码标志，针应设有固定用装置盒(筒)，以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。
3．盛样皿：金属制，圆柱形平底。
小盛样皿的内径55mm，深35mm (适用于针人度小于200)；大盛样皿内径70mm，深45mm (适用于针人度200～350)；对针人度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不少于125mL。
道路石油沥青70# 沥青三大指标
沥青软化点试验
样 品 编 号 室 内 温 度 (℃) 1 烧杯 内液 体名 称 开 始 加 热 时 一 分 钟 末 二 分 钟 末 三 分 钟 末 四 分 钟 末 五 分 钟 末 六 分 钟 末 七 分 钟 末 八 分 钟 末 九 分 钟 末 十 分 钟 末 十 一 分 钟 末 十 二 分 钟 末 十 三 分 钟 末 十 四 分 钟 末 十 五 分 钟 末 烧杯中液体温度上升记录（℃） 软化点 测值 ℃ 软化点 ℃
9.0 14.1 19.5 24.4 29.5 34.4 39.7 44.4
48.5 49.0 49.0
20 蒸馏水 4.5 9.0 14.1 19.5 24.4 29.5 34.4 39.7 பைடு நூலகம்4.4 2 结论：根据JTG F40-2004中规定，该沥青软化点满足技术要求。
结论：根据JTG F40-2004中规定，该沥青针入度满足技术要求。
沥青延度试验
试验温度 样品编号 （℃） 15 延伸速度 （cm/min） 5 试件1测值 >100 延 度（cm） 试件3测值 >100 延度 >100
试件2测值 >100
结论：根据JTG F40-2004中规定，该沥青延度满足技术要求。
试验环境 试验设备 试验人员 复核人员 试 样 描 述
温度18℃ 湿度51% 针入度仪、延度仪、软化点仪
JTGF40-2004 道 路 石 油 沥 青 70#
黑 色 黏 稠
沥青针入度（针入度指数）试验
试样 编号 试验温度 （℃） 第一次测值 ① 1 2 25 66.0 第二次测值 ② 66.0 针入度(0.1mm) 第三次测值 ③ 66.5 66 针入度 PI R
沥青针入度（针入度指数）、延度、软化点试验记录表
沥青(旋转)薄膜加热试验记录表
编号：S7-003—□ □ □ —□ □ □ □
试验单位
合同号
试样名称
试验规程
试样来源
试验日期
试 验
复 核
试样编号
试验后 质量损 失
盛样瓶质量（g）
加热前盛样瓶与试样合计质量（g）
加热后盛样瓶与试样合计质量（g）
加热损失质量（g）
加热损失质量平均值（g）
残留物 针入度 比值
加热前试样针入度（0.1mm）
加热后残留物针入度（0.1 mm）
残留物针入度比（％）
残留物针入度比平均值（％）残留物 Leabharlann 化点 增值加热前软化点（℃）
加热后软化点（℃）
软化点增值（℃）
软化点增值平均值（℃）
加热试 验粘度 比
加热前60C粘度（Pa.S）
加热后60C粘度（Pa.S）
加热前后60C粘度比
粘度比平均值
沥青老化指数
沥青老化指数平均
沥青针入度延度和软化点的测定
图19－2 针入度试验器外观 1－加热控制；2－时控选择按钮；3－启动开关；4 －标准针；5－砝码；6－微调手轮；7－升降支架 ；8－测杆；9－针入度显示器；10－针连杆；11－ 电磁铁；12－手动释杆按钮；13－反光镜；14－恒 温浴；15－温度显示；16－温度调节；17－电源开
关；19－水平调节螺钉
〔1〕检查使仪器符合标准要求，包括钢球质量、中承板和下承板之间的距离、各环平面的水平状况、温度计等。 〔2〕安装装置 在通风厨内，按图19－3 (d)安装好两个试样环、钢球定位器、温度计，浴槽装满加热介质，用镊子将钢球置于浴槽底部，使其与支架的
• 温度计：液体玻璃温度计，刻度范围为0～50℃ 其他部位到达一样的起始温度，然后再用镊子从浴槽底部将钢球夹住并置于定位器中。
• 5．试验步骤 • 〔1〕调试仪器 针入度测定仪见图9-2，调节针入度计的水平，检查针连杆和导轨，确保上面没
有水和其他物质。将针插入针连杆中固定。按试验条件放好砝码。 • 〔2〕测针入度 将试样皿和平底玻璃皿取出，放置在针入度计的平台上。慢慢放下针连杆，使
针尖刚刚接触到试样的外表，拉下活杆，使其与针连杆顶端相接触，调节针入度计上的表盘读 数指零。用手紧压按钮，同时启动秒表，使标准针自由下落穿入沥青试样，到规定的时间停压 按钮，使标准针停顿移动。拉下活杆，再使其与针连杆顶端相接触，此时表盘指针的读数即为 试样的针入度，用1／10 mm表示。
①取两个结果的平均值作为报告值。
〔4〕熔化后要搅拌均匀；
温度计：液体玻璃温度计，刻度范围为0～50℃，分度值煤焦油沥青从加热到倾倒温度的时间不超过30min。
支撑板：扁平光滑的黄铜板；
〔2〕理解沥青针入度的测定意义。 〔1〕软化点记录和转换
图19－1 沥青针入度试验用针
