沥青三大指标试验记录表

沥青三大指标试验记录表.doc

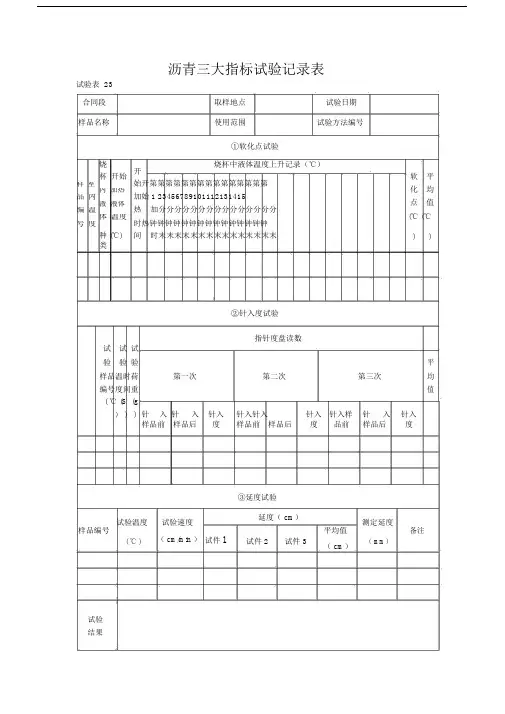

沥青三大指标试验记录表
试验表 23
合同段取样地点试验日期样品名称使用范围试验方法编号
①软化点试验
烧
开烧杯中液体温度上升记录（℃）
杯开始软平始开第第第第第第第第第第第第第第第
样室
化均内加热
加始1 23456789101112131415
品内
点值液液体
热加分分分分分分分分分分分分分分分
编温
(℃ (℃体温度
时热钟钟钟钟钟钟钟钟钟钟钟钟钟钟钟
号度
种 (℃) 间时末末末末末末末末末末末末末末末) ) 类
②针入度试验
指针度盘读数
试试试
验验验平样品温时荷第一次第二次第三次均编号度间重值( ℃ (S (g
) ) ) 针入针入针入针入针入针入针入样针入针入样品前样品后度样品前样品后度品前样品后度
③延度试验
试验温度试验速度延度（ cm）
测定延度
样品编号
（ cm/min ）试件1 试件 2 试件 3 平均值备注
( ℃ )
（ cm）
（ mm）
试验
结果
试验复核监理工程师。

沥青路面渗水系数试验检测记录表格

沥青路面渗水系数试验检测记录表格
委托单位
任务编号
工程名称路面Biblioteka 型结构层次检测日期
主要仪器设备及编号
沥青路面渗水试验仪、秒表
环境温度
桩号
测点位置
开始计时的水量(m1)
计时3min时的水量(m1)
500m1刻度线时的时间(s)
路面渗水系数(m1∕min)
3个测点平均值(In1∕min)
计算公式
路面渗水系数(m1∕min)：Civ=———×60t2-t∖
V1第一次计时的水量(m1),通常为100m1；V2第二次计时的水量(m1),通常为500m1；
t1第一次计时时间(S)；t2第二次计时时间(S)O
检测依据
JTG3450-2019《公路路基路面现场测试规程》
T0971-2019沥青路面渗水系数测试方法
备注
检测：复核:

沥青三大指标实验

沥青三大指标实验石油沥青针入度实验一、实验目的测定沥青的针入度，以评价道路粘稠石油沥青的粘滞性，并确定沥青标号。

还可以进一步计算沥青的针人度指数，用以描述沥青的温度敏感性；计算当量软化点800（相当于沥青针人度为800时的温度），用以评价沥青的高温稳定性；计算当量脆点1.2（相当于沥青针人度为1.2时的温度），用以评价沥青的低温抗裂性能。

二、实验仪器1）针入度仪针和针连杆组合件总质量为±50g±0.05g，另附±砝码一只50g±0.05g，试验时总质量为100g±0.05g。

仪器设有放置平底玻璃保温皿的平台，并有调解水平的装置，针连杆应与平台相垂直。

2）标准针：由硬化回火的不锈钢制成，针及针杆总质量±2.5g±0.05g。

针应设有固定用装置盒，以免碰撞针尖。

3）盛样皿金属制，圆柱形平底。

小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200～350）。

对于针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不小于125mL。

4）恒温水浴：容量不小于10L，控温准确度为0.1℃。

水槽中应设有一带孔的搁架，位于水面下不小于100mm，距水槽底不得少于50mm处。

5）平底玻璃皿：容量不小于1L，深度不小于80mm。

内设有一不锈钢三脚支架，能使盛样皿稳定。

6）温度计：0℃～50℃，分度为0.1℃。

7）秒表：分度为0.1s。

8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。

9）溶剂：三氯乙烯。

10）其他：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。

三、实验过程：1）沥青试样准备方法2）制备试样方法3）调整针入度仪使之水平4）取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚架上，试样表面以上的水层深度不少于10mm。

沥青的三大指标

2014.5.14晚上
沥青的三大指标
1.沥青的准备工作：热沥青、涂有凡士林的玻璃底板
①沥青的针入度：针入度仪、标准针由硬化回火的不锈钢制成、盛样皿、恒温水槽、平底
玻璃皿、温度计（0~50℃温度为0.1℃）、秒表、盛样皿盖、三氯乙烯溶剂、刮刀、电炉、5℃水
②沥青延度试验：八字试模（由两个端模和两个侧模）、温度计（0~50℃温度为0.1℃）、
刮刀
③沥青软化点试验：软化点试验仪、钢球、试样环（黄铜制成）、钢球定位环、金属支架、
耐热玻璃烧杯（800~1000ml）、温度计（0~80℃）、加热电炉、试样底板（涂有凡士林）、恒温水槽、刮刀
2.试验：
①取热沥青浇筑放好的八字模、盛样皿、试样环、模浇筑好后记录时间
盛样皿（针入度）浇模时间7:0 放置一个半小时后【8；30】电热恒温水浴（25℃）
智能数控沥青针入度仪结果：88.4、92.5，结论沥青合格。

【允许差小于4】 {90号沥青针入度80~100mm}
试样环（软化点）浇模时间7:07 （7:37）刮模（7:40）5℃水15min 全自动沥青软化点试验器加热至小球掉落（7:57）时记录其温度，结果（42.5℃、44℃）平均值43.25,故该沥青符合要求。

{90号沥青技术要求规定C级沥青不得小于42℃} 八字模（延度）浇模时间7：07 1个小时后（8:14）刮模（水15℃）调温调速沥青延伸仪（放置一个半小时）开动延度仪，结果＞100cm，所以该沥青延伸度符合要求。

{道路石油沥青技术要求规定5℃延度不小于100cm}
特别注意事项：
①涂凡士林时只涂侧模
②针入度实验时先调好5℃水，再将试模放入水中；扎针时候扎三角形状
③融入度实验时小球要放好。

沥青三大指标试验分析

反映出《规范》编制过程中存在“漏洞问题”，待同行们商榷后加以完善。

此类问题就三大指标试验来讲笔者归纳有5条，由于本文篇幅所限，这类问题以及仪器不同引起的系统误差，沥青取样、送样方法不同引起的误差以及气泡如何进入试模，如何防止气泡进入试模，进入试模的气泡如何处理等问题将另行论述。

◆作者：湖北省孝襄高速公路指挥部中心试验室杨明杨国平刘焕成张治平Evaluation of On-site Operation of Three Main Indexes Test of AsphaltYang Guoping Yang Ming Liu Huancheng Zhang ZhipingCentral laboratory of Xiaoaxiang Empressway Headquarter, Hubei ProvinceGuangshui Hihgway Agency, HubeiAbstract: Some common defects in the empiric operation of penetration, ductility indexes and softening point tests were analyzed, and some knotty problems existing in the said three main tests were put forward based on detailed data. Finally, some recommendations for improving "The Test Rules of Asphalt and Asphalt Mixture" were presented.Keywords: Penetration; Ductility; softening point; Empiric operation; Precision。

沥青三大指标试验

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。

试验十沥青三大指标试验

•试验十三、沥青（针入度、延度和软化点）三大指标试验••试验目的•检测沥青的针入度，用于划分沥青的标号，评价沥青是否符合规范要求，能否用于工程建设。

•检测沥青的延度，评价沥青的塑性是否符合规范要求，能否用于工程建设。

•检测沥青的软化点，评价沥青稳定性是否符合规范要求，能否用于工程建设。

•二、试验仪表•1、针入度仪、盛样皿、平底玻璃皿、秒表•2、延度仪、试模•3、软化点试验仪、耐热玻璃烧杯、秒表•4、恒温水槽、电炉、石棉网等•三、试验规定1、针入度：其标准试验条件为温度 25℃；针和连杆与砝码总重为100g，贯入时间5s。

2、延度：其标准的条件为温度 15℃，改性沥青:5℃；拉伸速度为5cm/min±0.25cm/min。

3、软化点：其常用试验条件为起始温度 5℃±0.5℃；加温速率：5℃±0.5℃/min。

•四、试验方法与步骤：•一）沥青针入度•1、将试样注入盛样皿中，稍高一点，盖上盛样皿防止灰尘，在15—30的室温中冷却1—1.5h后放入恒温水槽2h。

•2、取出试样皿移入水温控制在的平底玻璃器皿中，水深超过试样10mm。

将盛有试样的玻璃器皿置于针入度仪的平板上。

•3、慢慢放下针连杆，使针尖恰好与试样表面接触。

拉下刻度盘的拉杆与针连杆顶端轻轻接触，调节指示器的指针指示为零。

•4、开动秒表，在指针正指5s的瞬间，用手紧压按钮，使标准针自动下落贯入试样，经5s 停压按钮使针停止移动。

如采用自动针入度仪，计时与标准针下落贯人试样同时开始，至5s时自动停止。

•5、调节刻度盘拉杆与针连杆接触读取指针指向的读数，准确至0.5mm。

•6、同一试样平行试验至少三次，各测点之间与器皿边缘的距离不应少于10mm。

每次试验后应换针或用三氯乙烯棉球擦净，再用干棉花擦干。

•7、结果评定•1）同一试样三次平行试验结果的极差在下列允许范围内：•针入度（0.1mm）允许差值（0.1mm）0—49 2；• 50—149 4。

沥青物性试验记录表模板3

承包单位：监理单位：委托单位名称委托单编号试验完成日期现场桩号试样描述
XXX－XXX高速公路项目
沥青物性试验记录表模板3
XXXX工程总公司
合同号：
XX
XXXX公路工程监理公司编号：
XXXX工程总公司
试验单位
XX高速公路XX标工地试验室
试验规程
#N/A
2020年2月17日
试验人签字
kXXX+XXX～kXXX+XXX 复核人签字
结论:
沥青名称孔径
粘度值结论:
第一次第二次
沥青粘度试验
用途温度平均值（S）
技术负责人：
试验监理工程师：
主管签字
沥青名称
试验次数
称量瓶与滤纸
合质量
锥形瓶与
玻璃棒合质量
(g)m1 (g)m2
锥形瓶玻璃棒与试棒合质量 (g)m3
沥青溶解度试验
试样编号
称量瓶滤纸及不溶物合质量 (g)m4
锥形不溶物百分率
合质量 (游离炭含量)
(g)m5
%
试样溶解度（%）
单值平均值

沥青三大指标试验报告

第 1 页，共1页 JB010808
沥青三大指标试验检测报告
试验室名称：报告编号：
施工/委托单位委托编号工程名称样品编号工程部位/用途
样品描述
洁净无杂质
试验依据 JTG E20-2011（T0604、T0605、
T0606-2011）
判定依据
监理单位
主要仪器设备及编号
针入度仪；软化点试验仪器；低温调速延度仪；恒温水槽沥青种类沥青标号/等级代表数量样品产地
出厂日期
取样地点
针入度试验试验序号试验温度（℃）试验荷载（g ）试验时间（s ）针入度
（0.1mm ）相关系数 R
针入度指数PI
当量软化点T800（℃）当量脆点 T1.2（℃）塑性温度范围
△T （℃）
1
2 3 4 5
延度试验
试验编号
试验温度（℃）
保温时间（h ）
拉伸速度（cm/min ）
延度（cm ）
1 2
软化点试验
试验编号试验温度（℃）加热介质加温速度（℃/min）软化点（℃）1
2
检测结论：检测项目结果符合JTG F40-2004中90#沥青技术规范要求
备注：监督（理）工程师意见及签字：
试验：审核：签发：日期： 2014 年01月18日（专用章）。

沥青三大指标试验报告

第 1 页，共1页 JB010808
沥青三大指标试验检测报告
试验室名称：报告编号：
施工/委托单位委托编号工程名称样品编号工程部位/用途
样品描述
洁净无杂质
试验依据 JTG E20-2011（T0604、T0605、
T0606-2011）
判定依据
监理单位
主要仪器设备及编号
针入度仪；软化点试验仪器；低温调速延度仪；恒温水槽沥青种类沥青标号/等级代表数量样品产地
出厂日期
取样地点
针入度试验试验序号试验温度（℃）试验荷载（g ）试验时间（s ）针入度
（0.1mm ）相关系数 R
针入度指数PI
当量软化点T800（℃）当量脆点 T1.2（℃）塑性温度范围
△T （℃）
1
2 3 4 5
延度试验
试验编号
试验温度（℃）
保温时间（h ）
拉伸速度（cm/min ）
延度（cm ）
1 2
软化点试验
试验编号试验温度（℃）加热介质加温速度（℃/min）软化点（℃）1
2
检测结论：检测项目结果符合JTG F40-2004中90#沥青技术规范要求
备注：监督（理）工程师意见及签字：
试验：审核：签发：日期： 2014 年01月18日（专用章）。

沥青三大指标详解

4.从沥青桶取样从沥青桶取样
a当能确定是同一批产品时，可随机取样，如不能确定是同一批产品时，按总桶数的立方根数随机选出沥青桶，如1000桶时，选10桶； b将沥青桶内沥青全部熔化，按罐车取样； c 若沥青桶不熔化，将桶从中部凿开，取中部沥青。取样一定要有代表性，均匀混合，长期热态静止的沥青，从顶部、底部取样，蜡含量差值可达1%。
沥青三大指标试验三大指标试验 052-2000）（JTJ 052-2000）
湖南博联工程检测有限公司 2012 2012.5
目录
一、概念沥青取样方法、二、沥青取样方法、试样准备针入度试验(T 0604三、针入度试验(T 0604-1993) 1、沥青针入度仪及操作要点 2、针入度试验及注意事项延度试验(T0605 (T0605四、延度试验(T0605-1993) 1、延度仪及操作要点 2、延度试验方法及注意事项软化点试验（ 0606-2000）五、软化点试验（T 0606-2000） 1、软化点仪及操作要点 2、软化点试验方法及注意事项
针入度试验注意事项
试验前要注意针入度仪必须调为水平, 试验前要注意针入度仪必须调为水平,平台要与针垂直标准针：计量部门标定合格的才可使用，针尖不能磨损。标准针：计量部门标定合格的才可使用，针尖不能磨损。每次试验完要用蘸有三氯乙烯或汽油、每次试验完要用蘸有三氯乙烯或汽油、松节油的棉花或布揩净，再用干棉花或布擦干。揩净，再用干棉花或布擦干。标准针和针连杆的重量100 100g 标准针和针连杆的重量100g。温度：试样内外恒温，在规定或要求温度的± 温度：试样内外恒温，在规定或要求温度的±0.1℃。时间:手动针入度仪时5 要卡准。时间:手动针入度仪时5s要卡准。浇模时，表面不能混入气泡，若有，用针或火柴消除。浇模时，表面不能混入气泡，若有，用针或火柴消除。针与试样表面的接触情况：标准针与其倒影刚好接触。针与试样表面的接触情况：标准针与其倒影刚好接触。测定针入度大于200 的沥青试样时，至少用3 支标准针， 200的沥青试样时测定针入度大于 200 的沥青试样时，至少用 3 支标准针，每次试验后将针留在试样中，直至3次平行试验完成后，才能次试验后将针留在试样中，直至3 次平行试验完成后，将标准针取出。将标准针取出。返回目录

沥青三大指标试验

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g,灌入时间5s，以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时,仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0。

01g,试验温度问25℃，针入度贯入时间为5s.根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触,刻度调零.2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1。

2的方法和结果,当采用计算法时,应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度.试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min。

二、主要试验步骤1、准备好试模,灌模后保温在恒温水槽。

2、将试模固定在延度仪上,开动延度仪，试件拉断时，读取指针所指标尺上的度数,以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作"〉100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm”；若最大值或最小值与平均值之差不符合重复性试验精密度要求时,试验应重新进行。

试验表格-沥青,混合料

延伸速度（cm/min） 1
延度值（cm）
2
3
平均值
烧杯中液体温度上升记录℃
烧
试
室内
杯内
每分
平
软化
样编号
温度 ℃
液体名
钟上升
起始温
1 分钟
2 分钟
3 分钟
4 分钟
5 分钟
6 分钟
7 分钟
8 分钟
9 10 11 分分分钟钟钟
12 分钟
13 分钟
14 分钟
试验室名称：
委托单位/委托人工程名称工程部位/用途试验依据判断依据
主要仪器设备及编号
产地
序号 1
第页共页
乳化沥青试验检测报告
报告编号：
JB010803
委托/任务编号样品编号样品名称样品描述试验日期
检测项目破乳速度
代表数量检测结果
技术指标检测结果结果判定备注
2
贮存稳定性
质量损失（%）
8 薄膜加热试验
针入度比25℃（%）
检测结论：
℃延度
委托编号样品编号样品名称判定依据试验日期
沥青标号
代表数量
技术指标
检测结果
结果判定
备注：
声明：本报告须有公司授权批准人签字，并盖有“检测报告专用章”，报告涂改、复印无效；若用户对报告有异议，应在收到报告后十五天内向本公司提出书面申诉，逾期不予受理。
试验依据
样品描述
试验条件主要仪器设备及编
号
委托/任务编号样品编号样品名称试验日期
闪燃点
温度上升情况(从240℃开始观察)

道路石油沥青70# 沥青三大指标

沥青软化点试验
样品编号室内温度 (℃) 1 烧杯内液体名称开始加热时一分钟末二分钟末三分钟末四分钟末五分钟末六分钟末七分钟末八分钟末九分钟末十分钟末十一分钟末十二分钟末十三分钟末十四分钟末十五分钟末烧杯中液体温度上升记录（℃）软化点测值 ℃ 软化点 ℃
9.0 14.1 19.5 24.4 29.5 34.4 39.7 44.4
48.5 49.0 49.0
20 蒸馏水 4.5 9.0 14.1 19.5 24.4 29.5 34.4 39.7 பைடு நூலகம்4.4 2 结论：根据JTG F40-2004中规定，该沥青软化点满足技术要求。
结论：根据JTG F40-2004中规定，该沥青针入度满足技术要求。
沥青延度试验
试验温度样品编号（℃） 15 延伸速度（cm/min） 5 试件1测值 >100 延度（cm）试件3测值 >100 延度 >100
试件2测值 >100
结论：根据JTG F40-2004中规定，该沥青延度满足技术要求。
试验环境试验设备试验人员复核人员试样描述
温度18℃ 湿度51% 针入度仪、延度仪、软化点仪
JTGF40-2004 道路石油沥青 70#
黑色黏稠
沥青针入度（针入度指数）试验
试样编号试验温度（℃）第一次测值 ① 1 2 25 66.0 第二次测值 ② 66.0 针入度(0.1mm) 第三次测值 ③ 66.5 66 针入度 PI R
沥青针入度（针入度指数）、延度、软化点试验记录表

(试沥表1-1)沥青三大指标物理性能试验记录

福建省漳龙高速公路
沥青三大指标物理性能试验记录
编号: 工程名称: 监理单位: 沥青产地标号取样地点用途沥青针入度试验记录试验温度(℃) 试验次数针入度(0.1㎜) 备注及评语沥青延度试验记录试验温度(℃) 试验次数延伸值(㎝) 备注及评语沥青软化点试验记录试验次数开始加开始加热热液体加热速度温度 1 时间 (℃) (℃) 烧杯软化点试验记录(℃/min末) 2 3 4 5 6 7 8 软化点 9 10 11 12 13 14 15 (℃ ) 平均值 (℃) 1 延伸速度(㎝/min) 2 3 试验时间(s) 1 2 试验荷重(g) 3 报告日期: 施工标段: 施工单位: 试验依据代表数量(m3) (K 年 + 月日 ~K + 试沥表1-1 第页共页 )
1 2 3 4 结论: 监理意见:
签名: 试验: 复核: 主任:

�
