钢结构埋弧自动焊焊接施工工艺标准准则
钢结构埋弧自动焊焊接工艺与质量标准
钢结构埋弧自动焊焊接工艺与质量标准一、总则1、范围本标准规定了钢结构埋弧自动焊的施工要求、方法和质量控制标准。
本标准适用于桁架、多层或高层框架结构、门式刚架等工业与民用建筑钢结构中的组合H 型钢、箱型构件的焊接。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300—2013建筑工程施工质量验收统一标准GB50205-2001 钢结构工程施工质量验收规范GB/T 985.2-2008 埋弧焊焊缝坡口的基本形式和尺寸GB/T5293-2018 埋弧焊用碳钢焊丝和焊剂GB/T12470-2018 埋弧焊用低合金钢焊丝和焊剂GB/T14957-1994 熔化焊用钢丝JGJ81-2011 建筑钢结构焊接技术规程二、施工准备1 技术准备1.1 构件制作前，施工单位应根据设计技术要求及相关规范的规定进行焊接工艺评定，编制《焊接工艺评定报告》。
1.2 根据评定报告、钢结构技术规范、设计技术文件的有关要求编制焊接工艺文件，进行施工技术交底。
2 物资准备2.1 钢材及焊接材料的选用应符合设计技术的要求，并具有材料质量证明书或检验报告，其成分、性能等应符合国家现行标准规定。
2.2 钢材复验应符合有关工程质量验收标准的规定。
大型、重型及特殊钢结构的主要焊缝采用的焊丝应按生产批号进行复验。
2.3 埋弧焊用焊丝和焊剂应符合《熔化焊用钢丝》GB/T14957-1994、《埋弧焊用碳钢焊丝和焊剂》GB／T5293-2018 和《低合金钢埋弧焊用焊剂》GB／T12470-2018的规定。
2.4 焊丝、焊剂的存放场所应干燥、通风，无油污、锈蚀等，镀铜层完好无损，使用前按规定进行烘干。
3 施工设施准备3.1 工具用具主要工具用具：埋弧焊机、焊接滚轮架、焊剂烘干箱、空压机、碳弧气刨、角磨机或风铲等。
3.2 检测装置检测设备、仪器：超声波探伤仪、磁粉探伤仪、数字温度仪、温湿度仪、焊接检验尺、焊缝量规、卡规、游标卡尺、钢卷尺。
钢结构埋弧自动焊焊接施工工艺标准准则
钢结构埋弧自动焊焊接施工工艺标准目录3.2.1 总则3.2.2 术语符号哦能够3.2.3 基本规定3.2.4 施工准备3.2.5 材料和质量要点3.2.6 安装施工工艺3.2.7 安装质量标准3.2.8 成品保护3.2.9 安全环保措施3.2.10 质量记录3.2.11 附加说明正文3.2.1 总则3.2.1.1 适用范围本标准适用于桁架或网架(壳)结构、多层或高层梁、柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中。
3.2.1.2 编制参考标准（1）《焊接用钢丝》GB1300（2）《埋弧焊焊接接头的基本形式与尺寸》GB986（3）《钢结构工程施工质量验收规范》GB50205－2001（4）《建筑钢结构焊接技术规程》JGJ81－2002（5）《碳素钢埋弧焊用焊剂》GB52933.2.2 术语、符号3.2.2.1 术语（1）母材：被焊接的材料统称。
（2）焊缝金属：构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。
（3）层间温度：多层焊时，停焊后继续焊之前，其相邻焊道应保持的最低温度。
（4）余高：高出焊趾连线部分的焊缝高度。
（5）定位焊缝：焊前为装配和固定焊接接头的位置而施焊的短焊缝。
（6）船形焊：T 形、十字形和角接接头处于平焊位置进行的焊接。
3.2.2.2 符号焊接方法及焊透种类代号应符合表3.2.2.2－1 规定；接头形式及坡口形状代号应符合表3.2.2.2-2 规定；焊接面及垫板种类代号应符合表3.2.2.2-3 规定；标记示例：埋弧焊、完全焊透、对接、I 形坡口、背面加钢衬垫的单面焊接接头表示为SC－BI－Bsl。
3.2.3 基本规定3.2.3.1 为了在建筑钢结构焊接中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本工艺标准。
3.2.3.2 本标准适用于工业与民用建筑钢结构中普通碳素结构钢和低合金结构钢的焊接。
3.2.3.3 钢结构焊接，必须按施工图的要求进行，并应遵守现行《钢结构工程施工质量验收规范》GB50205－2001 的规定。
钢结构埋弧焊标准(第二次修订版)
JYGG-0924-2010中国京冶工程技术有限公司钢构分公司埋弧自动焊焊接施工工艺标准（第二次修订版）编制：审核：批准：2010-11-25发布2010-12-01实施中国京冶工程技术有限公司钢构分公司发布目录第一部分：总则 (2)第二部分：规范与标准 (3)2.1执行技术规范与标准 (3)2.2参考技术规范与标准 (3)第三部分：埋弧自动焊接技术 (4)3.1焊接原理： (4)3.2埋弧焊焊接施工工艺流程 (4)3.3 焊前准备工作 (5)3.4埋弧焊焊接规范的选择 (7)3.5 埋弧焊焊接参考规范 (11)第四部分：埋弧自动焊质量控制 (14)4.1 焊接过程 (14)4.2 当焊接零件及组对工艺不符合要求时： (14)4.3 焊缝尺寸不符合要求 (14)4.4 气孔和气纹（斑） (14)4.5 弧坑和熔坑 (15)4.6 未焊透 (15)4.7 咬边 (15)4.8 夹渣 (15)4.9 裂纹 (16)第五部分：埋弧自动焊焊接质量自检规范 (18)第六部分：埋弧焊使用的注意事项 (22)第一部分：总则《埋弧自动焊焊接施工工艺标准》（以下简称“本标准”）是由中国京冶工程技术有限公司钢构分公司（以下简称“京冶钢构”）贯彻了《建筑钢结构焊接技术规程》（JGJ81-2002）、《埋弧焊焊缝坡口的基本形式和尺寸》(GB986-88)等，并根据操作人员素质、设备和工艺特点、以及多个工程的加工经验编制而成的企业标准。
本标准若有与国家标准相抵触之处，则以国家标准为准。
本标准适用于工业与民用建筑钢结构工程中普通碳素结构钢和低合金钢结构钢的焊接。
本标准同设计详图和设计说明一起，作为本公司建筑工程的单层、多层、高层结构中钢板埋弧自动焊过程中必须执行的技术要求及检验标准。
本标准制定的主要目的是为了使生产工人及质量检查员在日常工作中使用方便，同时，也使操作者容易理解与掌握产品质量的要求，从而保证产品的质量。
为了提高本标准质量，请各车间班组在执行过程中认真总结经验，积累资料，随时将有关意见和建议反馈给工艺技术部，以便做进一步修改、完善。
钢结构焊接规范

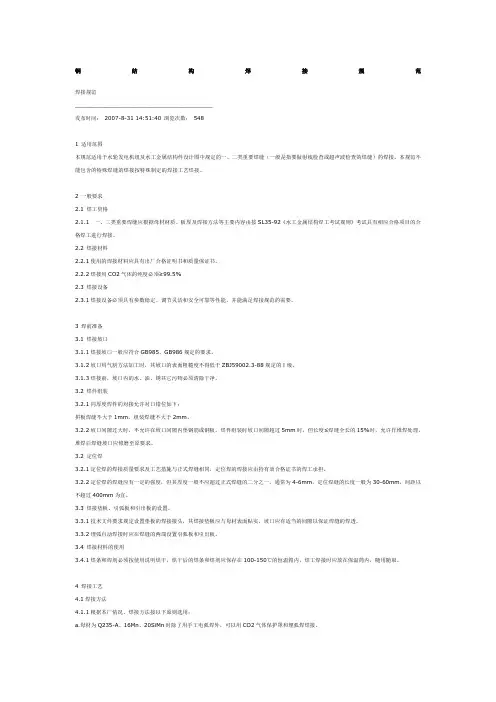

钢结构焊接规范焊接规范________________________________________发布时间：2007-8-31 14:51:40 浏览次数：5481 适用范围本规范适用于水轮发电机组及水工金属结构件设计图中规定的一、二类重要焊缝（一般是指要做射线检查或超声波检查的焊缝）的焊接。
本规范不能包含的特殊焊缝的焊接按特殊制定的焊接工艺焊接。
2 一般要求2.1 焊工资格2.1.1一、二类重要焊缝应根据母材材质、板厚及焊接方法等主要内容由按SL35-92《水工金属结构焊工考试规则》考试具有相应合格项目的合格焊工进行焊接。
2.2 焊接材料2.2.1使用的焊接材料应具有出厂合格证明书和质量保证书。
2.2.2焊接用CO2气体的纯度必须≥99.5%2.3 焊接设备2.3.1焊接设备必须具有参数稳定、调节灵活和安全可靠等性能，并能满足焊接规范的需要。
3 焊前准备3.1 焊接坡口3.1.1焊接坡口一般应符合GB985、GB986规定的要求。
3.1.2坡口用气割方法加工时，其坡口的表面粗糙度不得低于ZBJ59002.3-88规定的Ⅰ级。
3.1.3焊接前，坡口内的水、油、锈其它污物必须清除干净。
3.2 焊件组装3.2.1同厚度焊件的对接允许对口错位如下：拼板焊缝不大于1mm，组装焊缝不大于2mm。
3.2.2坡口间隙过大时，不允许在坡口间隙内垫钢筋或钢板，焊件组装时坡口间隙超过5mm时，但长度≤焊缝全长的15%时，允许作堆焊处理，堆焊后焊缝坡口应修磨至原要求。
3.2 定位焊3.2.1定位焊的焊接质量要求及工艺措施与正式焊缝相同，定位焊的焊接应由持有效合格证书的焊工承担。
3.2.2定位焊的焊缝应有一定的强度，但其厚度一般不应超过正式焊缝的二分之一，通常为4-6mm，定位焊缝的长度一般为30-60mm，间距以不超过400mm为宜。
3.3 焊接垫板、引弧板和引出板的设置。
3.3.1技术文件要求规定设置垫板的焊接接头，其焊接垫板应与母材表面贴实，坡口应有适当的间隙以保证焊缝的焊透。
钢结构焊接规范
焊接质量检验的方法
外观检验
通过目视或低倍放大镜对焊缝表面进 行观察，检查是否有裂纹、气孔、夹 渣等缺陷。
无损检测
利用超声波、射线、磁粉等方法检测 焊缝内部缺陷，如裂纹、未熔合等。
力学性能检验
对焊接接头进行拉伸、弯曲、冲击等 试验，检测其力学性能是否满足要求 。
焊接试板检验
制作焊接试板，对其进行无损检测和 力学性能检验，以评估焊接工艺的稳 定性和可靠性。
休息和休假
合理安排工作时间，保证足够的休息和休假，避免过度疲劳和职业 病的发生。
焊接环境保护措施
减少有害气体排放
01
采用低烟、低毒的焊接材料，减少有害气体排放量。
控制噪声和振动
02
采取有效的隔音、消音措施，降低噪声污染；同时采取减震措
施，减少振动对周围环境的影响。
废弃物处理
03
合理处理焊接废弃物，遵守国家和地方环保法规，确保废弃物
钢结构焊接规范
汇报人： 202X-12-27
目录
• 焊接材料 • 焊接工艺评定 • 焊接工艺 • 焊接质量检验 • 焊接缺陷及防止措施 • 焊接安全与环境保护
01
焊接材料
焊接材料的选择Leabharlann 010203
钢材的匹配性
选择与母材相容的焊接材 料，以保证焊接质量和结 构的力学性能。
强度要求
根据设计要求选择具有足 够强度的焊接材料，确保 焊缝能够承受载荷。
焊接质量检验的程序
制定检验计划
焊前检验
根据工程要求和焊接工艺特点，制定焊接 质量检验计划，明确检验项目、方法、频 次和合格标准。
对焊接材料、焊缝坡口、装配精度等进行 检查，确保符合工艺要求。
焊接过程监控
钢结构埋弧自动焊接质量标准
在此输入你的公司名称LOGO钢结构埋弧自动焊接质量标准钢结构埋弧自动焊接质量标准3.2.7 质量标准3.2.7.1 主控项目（1）焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
．检查数量：全数检查。
检验方法：检查焊接材料的质量合格证明文件、中文标志及检验报告等。
（2）重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。
检查数量：全数检查。
检验方法：检查复验报告。
（3）焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求和国家现行行业标准《建筑钢结构焊接技术规程》JGJ81 的规定。
焊条、焊剂、药芯焊丝、熔嘴等在使用前，应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。
检查数量：全数检查。
检验方法：检查质量证明书和烘焙记录。
（4）焊工必须经考试合格并取得合格证书。
持证焊工必须在其考试合格项目及其认可范围内施焊。
检查数量：全数检查。
检验方法：检查焊工合格证及其认可范围、有效期。
（5）施工单位对其首次采用的钢材、焊接材料等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。
检查数量：全数检查。
检验方法：检查焊接工艺评定报告。
（6）设计要求全熔透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345 或《钢熔化焊对接接头射线照相和质量分级》GB3323 的规定。
一级、二级焊缝的质量等级及缺陷分级应符合表3.2.7.1 的规定。
检查数量：全数检查。
检验方法：检查焊缝探伤报告。
注：探伤比例的计数方法应按以下原则确定：（1）对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm，当焊缝长度不足200mm 时，应对整条焊缝进行探伤；（2）对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm,并应不小于1 条焊缝。
钢结构钢构件焊接工程施工及验收标准
钢结构钢构件焊接工程施工及验收标准QB/×××-××-××-××1、适用范围本标准适用于×××公司所承建建筑工程中钢结构钢构件的焊接工程。
2、施工准备材料和主要机具所需施焊的钢材、钢铸件必须符合国家现行标准和设计要求。
根据设计要求选用适宜的焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料，并应符合现行国家行业标准。
2.1.3施工机具：交流电焊机、直流弧焊机、半自动CO2弧焊机、埋弧焊焊机、熔化嘴电渣焊机、焊条烘箱、焊条保温筒、焊接检验尺等。
2.2作业条件2.2.1施工前焊工应复查组装质量和焊接区域的清理情况，如不符合技术要求，应修整合格后方可施焊。
2.2.2气温、天气及其它要求：(1)气温低于0℃时，原则上应停止焊接工作。
(2)强风天，应在焊接区周围设置挡风屏，雨天或湿度大的场合应保证母材的焊接区不残留水分。
(3)当采用气体保护焊时，假设环境风速大于2m/s，原则上应停止焊接。
2.3焊工必须经考试合格并取得合格证书，持证焊工必须在其考试合格项目及其认可范围内施焊，焊工均应经过质量技术交底、安全交底和有关环境保护的交底。
3、操作工艺3.2焊前准备：根据钢种、板厚、接头的约束度和焊缝金属中含氢量等因素来决定预热温度和方法。
预热区域范围为焊接坡口两侧各80~100mm，预热时应尽可能均匀。
3.3.1严禁在焊缝区以外的母材上打火引弧，在坡口内引弧的局部面积应熔焊一次，不得留下弧坑。
.2对接和T形接头的焊缝，引弧应在焊件的引入板开始。
.3引弧处不应产生熔合不良和夹渣，熄弧处和焊缝终端为了防止裂缝应充分填满坑口。
.1平焊姿势：该姿势为焊接施工最理想姿势，因此尽可能创造条件采用平焊。
.2船形焊接姿势：该姿势不易产生咬边、下垂等缺陷，一般对角焊缝要求成凹形时常采用。
.3横向焊接姿势：该姿势熔化金属由于重力作用容易下淌，而使上侧产生咬边，下侧产生焊瘤以及未焊透等缺陷。
钢结构焊接施工工艺标准规范标准
钢结构焊接施工工艺标准规范标准2.焊接工艺流程在进行焊接工艺流程之前，必须进行焊接安全设施的准备和检查。
同时，要确保焊接设施和焊接材料的准备工作已完成。
在进行焊接前，需要安装引弧板和出板，并进行坡口检查和表面清理。
预热是焊接前必要的步骤，而焊接完成后，还需要进行焊后处理和记录。
焊缝外观及UT检查也是必须的步骤，最后进行修整再检查，并记录预热温度。
在整个焊接过程中，需要进行焊接电流调整和焊道清理，以确保焊接质量。
最后，进行自检和返修再检查，并对焊接场所进行清理和转移。
3.焊接施工工艺及技术措施在进行焊前准备时，需要搭设良好的操作脚手平台，确保平台高度和宽度适合焊工操作。
同时，应该考虑防风措施，以确保焊接过程中的安全。
对于CO2气体保护焊，需要考虑焊枪线较短的情况，因此可以将焊机和送丝机置于操作平台上。
操作平台是专门为节点焊接而设计的，具体细节请参见安全设施一节。
焊工需要准备一些必要的工具，例如凿子、焊工专用榔头、刷子以及砂轮机等。
焊把线应该绝缘良好，如果有破损处，需要用绝缘布包裹好，以免在拖拉焊把线时与母材打火。
在进行正式焊接之前，焊接设备应该接线正确、调试好，并进行试焊，将电压、电流调至合适的范围。
检查坡口装配质量，应该去除坡口区域的氧化皮、水分、油污等影响焊缝质量的杂质。
如果坡口是用氧-乙炔切割过，还应该用砂轮机进行打磨，直到露出金属光泽。
根据钢材化学成分、力学性能，对于Q345C级钢的焊材选配，可以参考表1.预热是防止低合金高强钢焊接氢致裂纹的有效措施，可以控制焊接冷却速度，减少或避免热影响区（HAZ）中淬硬马氏体的产生，降低HAZ硬度，同时还可以降低焊接应力，并有助于氢的逸出。
预热温度的确定与钢材材质、板厚、接头形式、环境温度、焊接材料的含氢量以及拘束度都有关系。
根据母材性能和以往的工程施工经验，对于Q345钢材，40～60mm的板厚，预热温度应为80～100℃左右；60～80mm的板厚，预热温度应为120℃。
埋弧焊工艺标准
埋弧焊工艺标准
埋弧焊是一种在焊剂层下完成电弧焊接的方法。
在进行埋弧焊之前，需要进行一系列准备工作，包括焊件的坡口加工、待焊部位的表面清理、焊件的装配以及焊丝表面的清理、焊剂的烘干等。
具体标准如下：
1. 坡口加工：坡口加工要求按GB 986—1988执行，以保证焊缝根部不出现未焊透或夹渣，并减少填充金属量。
坡口的加工可使用刨边机、机械化或半机械化气割机、碳弧气刨等。
2. 待焊部位的清理：在焊前应将坡口及坡口两侧各20mm区域内及待焊部位的表面铁锈、氧化皮、油污等清理干净。
3. 焊件的装配：装配焊件时要保证间隙均匀，高低平整，错边量小，定位焊缝长度一般大于30mm，并且定位焊缝质量与主焊缝质量要求一致。
必要时采用专用工装、卡具。
4. 预热：当埋弧焊焊接的板厚在60mm以上时，焊前必须对焊道及两侧2倍板厚范围内预热，预热温度为100～150℃，板厚为40～60mm时，预热温度宜为60～80℃。
5. 保温：焊接完成前不得中途停止超过15分钟，当必须停止时，应采取保温措施缓冷，重新施焊前必须再次预热，层间温度控制在℃，焊接完后应采用保温棉及时进行保温。
此外，在焊接工艺上主要采取气保焊打底，埋弧自动焊填充及盖面，打底厚度根据板厚而定。
以上信息仅供参考，如需获取更多详细信息，建议查阅埋弧焊工艺标准书籍或咨询专业人士。
钢结构埋弧自动焊焊接施工工艺标准
钢结构埋弧自动焊焊接施工工艺标准3.2.1 总则3.2.1.1 适用范围本标准适用于桁架或网架(壳)结构、多层或高层梁、柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中。
3.2.1.2 编制参考标准（1）《焊接用钢丝》GB1300（2）《埋弧焊焊接接头的基本形式与尺寸》GB986（3）《钢结构工程施工质量验收规范》GB50205－2001（4）《建筑钢结构焊接技术规程》JGJ81－2002（5）《碳素钢埋弧焊用焊剂》GB52933.2.2 术语、符号3.2.2.1 术语（1）母材：被焊接的材料统称。
（2）焊缝金属：构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。
（3）层间温度：多层焊时，停焊后继续焊之前，其相邻焊道应保持的最低温度。
（4）余高：高出焊趾连线部分的焊缝高度。
（5）定位焊缝：焊前为装配和固定焊接接头的位置而施焊的短焊缝。
（6）船形焊：T 形、十字形和角接接头处于平焊位置进行的焊接。
3.2.2.2 符号焊接方法及焊透种类代号应符合表3.2.2.2－1 规定；接头形式及坡口形状代号应符合表3.2.2.2—2 规定；焊接面及垫板种类代号应符合表3.2.2.2—3 规定；标记示例：埋弧焊、完全焊透、对接、I 形坡口、背面加钢衬垫的单面焊接接头表示为SC－BI－Bsl。
3.2.3 基本规定3.2.3.1 为了在建筑钢结构焊接中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本工艺标准。
3.2.3.2 本标准适用于工业与民用建筑钢结构中普通碳素结构钢和低合金结构钢的焊接。
3.2.3.3 钢结构焊接，必须按施工图的要求进行，并应遵守现行《钢结构工程施工质量验收规范》GB50205－2001 的规定。
3.2.3.4 钢结构的焊接，必须遵守国家现行的安全技术和劳动保护等有关规定。
3.2.3.5 钢结构的焊接，除应执行本标准外，尚应符合国家现行的有关标准。
建筑钢结构焊接技术规程标准
目录
• 概述 • 焊接技术规程 • 焊接材料选择 • 焊接工艺方法 • 焊接质量控制与检验 • 焊接安全与环保
01
CATALOGUE
概述
定义与特点
定义
建筑钢结构焊接技术规程标准是指对 建筑钢结构焊接工艺、材料、设备、 检验等方面的规定和要求，以确保焊 接质量和安全。
其他焊接工艺方法
总结词
特殊情况下的补充工艺
详细描述
除了上述三种焊接工艺方法外，还有 一些特殊情况下使用的补充工艺方法 ，如摩擦焊、超声波焊等。这些方法 在特定条件下具有独特优势，可根据 实际情况选择使用。
05
CATALOGUE
焊接质量控制与检验
焊接前的质量控制
焊接工艺评定
根据母材的材质、厚度、焊接方法等因素，对焊接工艺进行评定 ，确保焊接工艺的适用性和可靠性。
特点
具有标准化、规范化、可靠性高的特 点，能够保证焊接结构的强度、刚度 和稳定性，广泛应用于各类建筑和工 业领域。
钢结构焊接技术的发展历程
初期阶段
20世纪初，钢结构焊接技术开始 出现，主要以手工电弧焊为主， 焊接质量和效率较低。
发展阶段
20世纪中期，随着焊接技术的不 断发展和进步，出现了埋弧自动 焊、气体保护焊等焊接方法，提 高了焊接质量和效率。
焊接环境安全要求
03
对焊接环境的安全要求进行规定，包括环境温度、湿度、通风
等条件，确保作业环境的安全性。
03
CATALOGUE
焊接材料选择
钢材的种类与特性
钢材种类
碳素钢、低合金钢、高合金钢等。
钢材特性
不同的钢材具有不同的机械性能、化学成分和工艺特性，对焊接性能产生影响 。
钢结构双丝埋弧焊焊接工艺规程
双丝埋弧焊焊接工艺规程编制：审批：日期：****钢结构有限公司双丝埋弧焊焊接工艺规程相关国标规范：《钢结构焊接规范》GB50661-2011《埋弧焊用低合金钢焊丝和焊剂》GB/T 12470-2003《埋弧焊焊缝坡口的基本形式和尺寸》GB/T 986-88《厚钢板超声波检验方法》GB/T 2970-2004《焊缝无损检测超声检测技术、检测等级和评定》GB/T 11345-2013焊前准备工作：1.埋弧焊设备：1.1设备型号：龙门式双丝双弧DMM60、悬臂双丝焊XMH-1000/1200、T型双丝焊TM-2×1000/1200等。
1.2检查设备焊接电源及仪表是否正常，电缆线接头及接地线螺母有否松动。
焊接机头上下左右移动装置是否正常，门焊架行走系统是否正常。
导电咀孔径的磨损度、焊丝平直度、送丝软管、焊剂回收装置等是否正常。
2.焊材匹配选择：3.引熄弧板：3.1引熄弧板规格：宽度为100mm，长度为120mm，焊缝引出长度应≥70mm。
3.2引熄弧板使用方法：引熄弧板材质、坡口形式应与母材等同，焊接完毕后应用气割切除，严禁锤击去除；3.3在引熄弧板上引熄弧，严禁在焊接部位引熄弧；3.4引熄弧板形式：焊接热处理工艺：预热1.“--”表示焊接环境在00以上时，可不采取预热措施；2.预热的加热区域应在焊缝两侧，宽度应大于焊件施焊处板厚的1.5倍，且不应小于100mm，预热温度宜在焊件受热背面测量，测量点应在离电弧经过前的焊接点各方向不小于75mm处，当采用火焰加热器预热是正面测温应在火焰离开后进行；3.当采用非氢焊接材料焊接方法焊接时，预热温度应比表中规定的温度提高200C；4.当母材施焊温度低于00C时，应根据焊接作业环境、钢材牌号及钢板厚度的具体情况将表中预热温度适当增加，且应在焊接过程中保存这一最低道间温度；5.焊接接头板厚不同时，应按接头中较厚板的板厚选择最低预热温度和道间温度。
6.焊接接头材质不同时，应按接头中较高强度及碳当量的钢材选择最低预热温度。
钢结构焊接施工工艺标准规范标准
目录1.前言............................. 错误!未定义书签。
2.焊接工艺流程 (2)3.焊接施工工艺及技术措施 (3)3.1焊前准备 (3)3.2焊接材料的选择 (3)3.3焊接预热 (4)3.4焊接环境 (5)3.5焊接工艺措施 (5)3.6 厚板焊接工艺要点 (9)3.7焊接应力控制 (12)3.8焊接质量检查 (12)4.焊接质量控制措施 (14)5.钢结构焊接注意事项 (17)5.1防风措施 (17)5.2防雨措施 (17)1.焊接工艺流程3.焊接施工工艺及技术措施3.1焊前准备焊接区操作脚手平台搭设良好，平台高度及宽度应有利于焊工操作舒适、方便，并应有防风措施。
由于CO2气体保护焊焊枪线较短，考虑将焊机及送丝机置于操作平台上。
操作平台是针对节点焊接而专门设计，具体详见安全设施一节。
焊工配置一些必要的工具，比如：凿子、焊工专用榔头、刷子以及砂轮机等。
焊把线应绝缘良好，如有破损处要用绝缘布包裹好，以免拖拉焊把线时与母材打火。
焊接设备应接线正确、调试好，正式焊接前宜先进行试焊，将电压、电流调至合适的范围。
检查坡口装配质量。
应去除坡口区域的氧化皮、水份、油污等影响焊缝质量的杂质。
如坡口用氧－乙炔切割过，还应用砂轮机进行打磨至露出金属光泽。
3.2焊接材料的选择根据钢材化学成分、力学性能，对Q345C级钢的焊材选配，见下表1所示：表1：焊材选择预热是防止低合金高强钢焊接氢致裂纹的有效措施，可以控制焊接冷却速度，减少或避免热影响区（HAZ）中淬硬马氏体的产生，降低HAZ硬度，同时还可以降低焊接应力，并有助于氢的逸出。
预热温度的确定与钢材材质、板厚、接头形式、环境温度、焊接材料的含氢量以及拘束度都有关系。
根据母材性能结合我们以往一些工程的施工经验，对于Q345钢材，40～60mm的板厚，预热温度80～100℃左右；60～80mm的板厚，预热温度为120℃。
预热主要采用电加热和氧-乙炔火焰加热方法，预热范围为坡口及坡口两侧不小于板厚的1.5倍宽度，且不小于100mm。
自动埋弧焊 工艺规程
自动埋弧焊工艺规程1、主要内容及适用范围本标准规定了压力容器涉及受压元件的自动埋弧焊工艺和焊接工艺管理。
本标准适用于压力容器涉及受压元件的自动埋弧焊焊接，对于钢结构件也可参照执行。
2、引用标准GB150 钢制压力容器GB/T985.2 埋弧焊的推荐坡口JB/T4709 钢制压力容器焊接规程固定式压力容器安全技术监察规程3、技术要求3.1材料要求用于制造压力容器受压元件的钢材和焊接材料应有相应的牌号、质量保证书，并按质保体系要求验收合格，不合格者不得使用。
3.1.1钢材要求3.1.1.1压力容器受压元件所使用的国产钢材，必须符合相应钢材所对应的国家标准、行业标准。
3.1.1.2压力容器受压元件所使用的国外钢材，必须符合相应国家的有关标准，并且应有相应的质量保证书，经过公司焊接性试验，焊接工艺评定合格后，才能使用。
3.1.1.3引弧板和收弧板应采用与焊件的厚度、牌号相同的合格材料。
3.1.2 焊接材料要求所有焊接材料的管理必须遵照公司焊接材料管理制度执行，做到产品上每条焊缝所使用的焊接材料可以跟踪对应。
3.1.2.1焊丝a.焊丝必须符合有关国家标准要求。
b.焊接时，焊丝表面不允许有油污、拉丝残留润滑剂，严重刻痕或夹杂、锈蚀和水份等。
c.装入盘的焊丝，不应有严重的局部弯曲，发现有校直机构不能校直的，应及时处理，否则不能用于焊接。
3.1.2.2 焊剂a.应使用符合国家标准要求的焊剂。
b.焊剂按表1要烘焙，经过烘焙的焊剂，可存放在100ºC左右的封闭式保温箱里，随用随取，所使用的焊剂应保持在热的状态。
c.在外隔夜或严重受潮的焊剂，不得与干燥焊剂同炉烘焙。
d.焊接过程中重复使用的焊剂。
1)、使用的焊剂冷至室温时，必须按表1重新烘焙。
2）、焊接回收的焊剂，应筛选处理，保持颗粒度在8～60目范围方可重复使用。
3）、重复使用的焊剂，必须与未使用过焊剂掺合使用，掺合比例中，未使用的焊剂必须占70％以上。
4）、焊剂不允许落地回收，应用盛器集积或用自动装置回收使之不受污染、不受潮，保持在热的状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构埋弧自动焊焊接施工工艺标准目录3.2.1 总则3.2.2 术语符号哦能够3.2.3 基本规定3.2.4 施工准备3.2.5 材料和质量要点3.2.6 安装施工工艺3.2.7 安装质量标准3.2.8 成品保护3.2.9 安全环保措施3.2.10 质量记录3.2.11 附加说明正文3.2.1 总则3.2.1.1 适用范围本标准适用于桁架或网架(壳)结构、多层或高层梁、柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中。
3.2.1.2 编制参考标准（1）《焊接用钢丝》GB1300（2）《埋弧焊焊接接头的基本形式与尺寸》GB986（3）《钢结构工程施工质量验收规范》GB50205－2001（4）《建筑钢结构焊接技术规程》JGJ81－2002（5）《碳素钢埋弧焊用焊剂》GB52933.2.2 术语、符号3.2.2.1 术语（1）母材：被焊接的材料统称。
（2）焊缝金属：构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。
（3）层间温度：多层焊时，停焊后继续焊之前，其相邻焊道应保持的最低温度。
（4）余高：高出焊趾连线部分的焊缝高度。
（5）定位焊缝：焊前为装配和固定焊接接头的位置而施焊的短焊缝。
（6）船形焊：T 形、十字形和角接接头处于平焊位置进行的焊接。
3.2.2.2 符号焊接方法及焊透种类代号应符合表3.2.2.2－1 规定；接头形式及坡口形状代号应符合表3.2.2.2-2 规定；焊接面及垫板种类代号应符合表3.2.2.2-3 规定；标记示例：埋弧焊、完全焊透、对接、I 形坡口、背面加钢衬垫的单面焊接接头表示为SC－BI－Bsl。
3.2.3 基本规定3.2.3.1 为了在建筑钢结构焊接中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本工艺标准。
3.2.3.2 本标准适用于工业与民用建筑钢结构中普通碳素结构钢和低合金结构钢的焊接。
3.2.3.3 钢结构焊接，必须按施工图的要求进行，并应遵守现行《钢结构工程施工质量验收规范》GB50205－2001 的规定。
3.2.3.4 钢结构的焊接，必须遵守国家现行的安全技术和劳动保护等有关规定。
3.2.3.5 钢结构的焊接，除应执行本标准外，尚应符合国家现行的有关标准。
3.2.4 施工准备3.2.4.1 技术准备单面或双面焊接代号反面垫板类型代号（无垫板可省略）坡口形状代号接头形式代号焊透种类代号焊接方法代号在构件制作前，工厂应按招标文件的要求以及有关钢结构制作技术规范的要求进行焊接工艺评定试验。
生产制造过程将严格按工艺评定的有关参数和要求进行，通过跟踪检测如发现按照工艺评定规范生产质量不稳定，将重做工艺评定，调整规范，以达到质量稳定要求。
根据施工制造方案和钢结构技术规范以及招标文件的有关要求编制各类施工工艺，工厂应组织有关部门进行工艺评审。
3.2.4.2 材料要求（1）建筑钢结构用钢材及焊接材料的选用应符合设计图纸的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告，其化学成分、力学性能和其他质量要求必须符合国家现行标准规定。
当采用其他钢材和焊接材料替代设计选用的材料时，必须经原设计单位同意。
（2）钢材的成分、性能复验应符合国家现行有关工程质量验收标准的规定；大型、重型及特殊钢结构的主要焊缝采用的焊接填充材料应按生产批号进行复验。
复验应由国家技术质量监督部门认可的质量监督检测机构进行。
（3）钢结构工程中选用的新材料必须经过新产品鉴定。
钢材应由生产厂提供焊接性资料、指导性焊接工艺、热加工和热处理工艺参数、相应钢材的焊接接头性能数据等资料；焊接材料应由生产厂提供贮存及焊前烘焙参数规定、熔敷金属成分、性能鉴定资料及指导性施焊参数，经专家论证、评审和焊接工艺评定合格后，方可在工程中采用。
（4）焊接T 形、十字形、角接接头，当其翼缘板厚度等于或大于40mm 时，设计宜采用抗层状撕裂的钢板。
钢材的厚度方向性能级别应根据工程的结构类型、节点形式及板厚和受力状态的不同情况选择。
钢板厚度方向性能级别Z15、Z25、Z35 相应的含硫量、断面收缩率应符合表3.1.4.2－1的规定。
（5）埋弧焊用焊丝和焊剂应符合现行国家标准《埋弧焊用碳钢焊丝和焊剂》(GB／T5293)、《低合金钢埋弧焊用焊剂》(GB／T12470)的规定。
（6）除第（5）条规定外，焊接材料尚应符合下列规定：1)焊条、焊丝、焊剂和熔嘴应储存在干燥、通风良好的地方，由专人保管。
2)焊条、熔嘴、焊剂和药芯焊丝在使用前，必须按产品说明书及有关工艺文件的规定进行烘干。
3)实心焊丝及熔嘴导管应无油污、锈蚀，镀铜层应完好无损。
4)焊条、焊剂烘干装置及保温装置的加热、测温、控温性能应符合使用要求。
(7)焊件坡口形式的选择要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，提高劳动生产率，降低成本。
一般主要根据板厚选择(见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88)。
(8)不同厚度及宽度的材料对接时，应作平缓过渡并符合下列规定：1)不同厚度的板材或管材对接接头受拉时，其允许厚度差值(t1-t2)应符合表3.1.4.2－2的规定。
当超过表3.1.4.2－2 的规定时应将焊缝焊成斜坡状，其坡度最大允许值为1：2.5；或将较厚板的一面或两面及管材的内壁或外壁在焊前加工成斜坡，其坡度最大允许值应为1：2.5(图3.1.4.2)。
2)不同宽度的板材对接时，应根据工厂及工地条件采用热切割、机械加工或砂轮打磨的方法使之平缓过渡，其连接处最大允许坡度值应为1：2.5(图3.1.4.2)。
3.2.4.3 主要机具3.2.4.4 作业条件（1）用于埋弧焊的焊剂应符合设计规定。
焊剂在使用前应按产品说明书规定的烘焙时间和烘焙温度进行烘焙，不得含灰尘、铁屑和其他杂物。
（2）焊前应对焊丝仔细清理，去除铁锈和油污等杂质。
（3）焊接作业区的相对湿度不得大于90％。
（4）当焊件表面潮湿或有冰雪覆盖时，应采取加热去湿除潮措施。
（5）焊接作业区环境温度低于0℃时，应将构件焊接区各方向大于或等于两倍钢板厚度且不小于100mm 范围内的母材，加热到20℃以上后方可施焊，且在焊接过程中均不应低于这一温度。
实际加热温度应根据构件构造特点、钢材类别及质量等级和焊接性、焊接材料熔敷金属扩散氢含量、焊接方法和焊接热输入等因素确定，其加热温度应高于常温下的焊接预热温度，并由焊接技术责任人员制定出作业方案经认可后方可实施。
作业方案应保证焊工操作技能不受环境低温的影响，同时对构件采用必要的保温措施。
3.2.5 材料和质量要求3.2.5.1 材料的关键要求（1）所用钢材及焊接材料均应符合设计图纸和规程的要求。
（2）焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
（3）重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。
（4）焊剂不应受潮结块。
3.2.5.2 技术关键要求焊工应严格按照焊接工艺及技术操作规程施焊。
3.2.5.3 质量关键要求建筑钢结构焊接质量检查应由专业技术人员担任，并须经岗位培训取得质量检查员岗位合格证书。
3.2.5.4 职业健康安全关键要求焊工须有合格证及施焊资格，禁止无证上岗。
3.2.5.5 环境关键要求雪、雨天气时，禁止露天焊接。
构件焊区表面潮湿或有冰雪时，必须清除干净方可施焊。
在四级以上风力焊接时，应采取防风措施。
3.2.6 施工工艺3.2.6.1 工艺流程3.2.6.2 操作工艺（1）埋弧自动焊工艺参数选择1)焊丝直径可根据焊接电流选择合适的焊丝直径，见表3.2.6.2－1。
注：焊丝直径5mm，交流。
（2）埋弧自动焊工艺参数示例1)不开坡口留间隙双面焊工艺参数，见表3.2.6.2-3。
2)对接接头埋弧自动焊宜按表3.2.6.2-4 选定焊接参数。
3)厚板深坡口焊接工艺参数，见表3.2.6.2-5。
4)搭接接头的埋弧自动焊宜按表3.2.6.2-6 选定焊接参数。
5)T 形接头的单道埋弧自动焊焊接参数宜按表3.2.6.2-7 选定。
6）船形T 形接头的单道埋弧自动焊焊接参数宜按表3.2.6.2－8 选定。
（3）除按以上各条确定焊接参数外，焊接前尚应按工艺文件的要求调整焊接电流、电弧电压、焊接速度、送丝速度等参数后方可正式施焊。
（4）施焊前，焊工应检查焊接部位的组装和表面清理的质量，如不符合要求，应修磨补焊合格后方能施焊。
焊接坡口组装允许偏差值应符合表3.2.4.2－2～表3.2.4.2－3 的规定。
坡口组装间隙超过允许偏差规定时，可在坡口单侧或两侧堆焊、修磨使其符合要求，但当坡口组装间隙超过较薄板厚度2 倍或大于20mm 时，不应用堆焊方法增加构件长度和减少组装间隙。
（5）T 形接头、十字形接头、角接接头和对接接头主焊缝两端，必须配置引弧板引出板，其材质应和被焊母材相同，坡口形式应与被焊焊缝相同，禁止使用其他材质的材料充当引弧板和引出板。
（6）非手工电弧焊焊缝引出长度应大于80mm。
其引弧板和引出板宽度应大于80mm，长度宜为板厚的2 倍且不小于100mm，厚度应不小于10mm。
(7)焊接完成后，应用火焰切割去除引弧板和引出板，并修磨平整。
不得用锤击落引弧板和引出板。
(8)厚度12mm 以下板材，可不开坡口，采用双面焊，正面焊电流稍大，熔深达65％～70％，反面达40％～55％。
厚度大于12～20mm 的板材，单面焊后，背面清根，再进行焊接。
厚度较大板，开坡口焊，一般采用手工打底焊。
(9)填充层总厚度低于母材表面1～2mm，稍凹，不得熔化坡口边。
(10)盖面层使焊缝对坡口熔宽每边3mm±1mm，调整焊速，使余高为0～3mm。
(11)不应在焊缝以外的母材上打火引弧。
(12)除电渣焊、气电立焊外，Ⅰ、Ⅱ类钢材匹配相应强度级别的低氢型焊接材料并采用中等热输入进行焊接时，板厚与最低预热温度要求宜符合表3.2。
6.2－9 的规定。
实际工程结构施焊时的预热温度，尚应满足下列规定：注：本表适应条件：1.接头形式为坡口对接，根部焊道，一般拘束度。
2.热输入约为15～25kJ／cm。
3.采用低氢型焊条，熔敷金属扩散氢含量(甘油法)E4315、E4316 不大于8mL／100g；E5015、E5016、E5515、E5516 不大于6mL／100g；E6015、E6016 不大于4mL/100g。
4.一般拘束度，指一般焊缝的接头末施加限制收缩变形的刚性固定，也未处于结构最终封闭安装或局部返修焊接条件下面具有一定自由度；5.环境温度为常温；6.焊接接头板厚不同时，应按厚板确定预热温度；焊接接头材质不同时，按高强度、高碳当量的钢材确定预热温度。
1)根据焊接接头的坡口形式和实际尺寸、板厚及构件约束条件确定预热温度。
