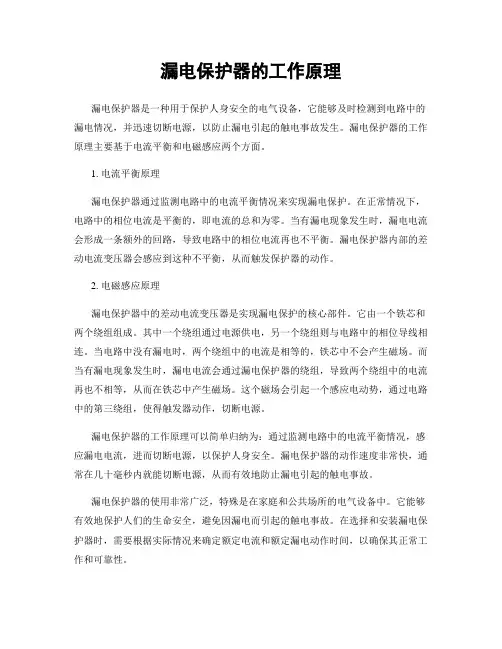

漏电保护器的工作原理漏电保护器是一种用于保护人身安全的电气设备，它能够及时检测到电路中的漏电情况，并迅速切断电源，以防止漏电引起的触电事故发生。
漏电保护器的工作原理主要基于电流平衡和电磁感应两个方面。
1. 电流平衡原理漏电保护器通过监测电路中的电流平衡情况来实现漏电保护。
在正常情况下，电路中的相位电流是平衡的，即电流的总和为零。
当有漏电现象发生时，漏电电流会形成一条额外的回路，导致电路中的相位电流再也不平衡。
漏电保护器内部的差动电流变压器会感应到这种不平衡，从而触发保护器的动作。
2. 电磁感应原理漏电保护器中的差动电流变压器是实现漏电保护的核心部件。
它由一个铁芯和两个绕组组成。
其中一个绕组通过电源供电，另一个绕组则与电路中的相位导线相连。
当电路中没有漏电时，两个绕组中的电流是相等的，铁芯中不会产生磁场。
而当有漏电现象发生时，漏电电流会通过漏电保护器的绕组，导致两个绕组中的电流再也不相等，从而在铁芯中产生磁场。
这个磁场会引起一个感应电动势，通过电路中的第三绕组，使得触发器动作，切断电源。
漏电保护器的工作原理可以简单归纳为：通过监测电路中的电流平衡情况，感应漏电电流，进而切断电源，以保护人身安全。
漏电保护器的动作速度非常快，通常在几十毫秒内就能切断电源，从而有效地防止漏电引起的触电事故。
漏电保护器的使用非常广泛，特殊是在家庭和公共场所的电气设备中。
它能够有效地保护人们的生命安全，避免因漏电而引起的触电事故。
在选择和安装漏电保护器时，需要根据实际情况来确定额定电流和额定漏电动作时间，以确保其正常工作和可靠性。
总结起来，漏电保护器的工作原理是基于电流平衡和电磁感应的。
通过监测电路中的电流平衡情况和感应漏电电流，漏电保护器能够及时切断电源，保护人身安全。
漏电保护器的使用对于预防漏电引起的触电事故至关重要，它在电气设备中起到了不可替代的作用。
单相漏电保护器工作原理
单相漏电保护器工作原理
单相漏电保护器是一种用于检测和保护电路中的人身安全的装置。
其工作原理是基于漏电电流的检测和切断电路的原理。
下面是单相漏电保护器的工作原理：
1. 漏电检测：单相漏电保护器通过检测电路中的漏电电流来判断是否发生漏电现象。
漏电电流是指电流从电源直接或间接流向地方的电流。
通常情况下，电流应该是通过相线回流到电源，如果有漏电现象，一部分电流会流向地方，导致漏电电流的产生。
2. 比较检测：漏电保护器中配备有一个电流互感器，用于将电路中的电流转换为电压信号。
漏电保护器还包含一个用于测量电压差的差动放大器，将互感器输出的电压信号进行放大并进行比较。
3. 触发断路器：当漏电保护器检测到电路中的漏电电流超过预设的漏电电流阈值时，比较器会发出触发信号。
这个触发信号将触发断路器，将电路迅速切断，阻止漏电电流继续流过。
总结来说，单相漏电保护器通过检测电路中的漏电电流，将其转换为电压信号，然后用比较器进行比较，并在电流超过设定阈值时触发断路器切断电路，从而保护人身安全。
漏电保护器的工作原理图解
漏电保护器的工作原理图解————————————————————————————————作者：————————————————————————————————日期：漏电保护器的工作原理图解目前的单相漏电保护器有许多种型号，各不相同。
比如，常用的DZ第列的漏电保护器，开关断开时只断开相线，零线仍然通的。
用万用表量一下就能知道。
漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
漏电保护器的工作原理是：将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接.当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零（电流是有方向的矢量,如按流出的方向为“＋”,返回方向为“－”,在互感器中往返的电流大小相等,方向相反,正负相互抵销）.由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行.当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点（并未经电流互感器）,致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零）,一次线圈申产生剩余电流.因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。
（下附原理图）漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。
它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。
当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路，因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。
单相漏电保护器工作原理
单相漏电保护器工作原理一、漏电保护器的结构和组成1.测量元件：电流互感器通常采用开口式，它是漏电保护器的核心组成部分。
其主要作用是将电路中的电流转换为相应的电压信号，并传输给漏电继电器。
2.断路器：断路器是漏电保护器中的主开关，用于控制电路的通断。
一般情况下，断路器是工作在正常状态下的闭合状态，只有在发生漏电时才会自动切断电源。
3.漏电保护元件：漏电保护元件是漏电保护器的另一个核心组成部分，它是通过检测电路中的电流差异来判断是否发生漏电，并触发断路器切断电源。
4.漏电继电器：漏电继电器是用来控制断路器的触发动作，当漏电保护元件检测到漏电时，漏电继电器会产生一个信号，使断路器切断电源。
5.回路控制电路：回路控制电路用于控制漏电器的工作状态，当电路中发生漏电时，回路控制电路会接收到漏电保护元件传来的信号，触发闭合断路器的切断动作。
6.断路指示器：断路指示器是用来指示断路器是否断开的装置，当断路器切断电源时，断路指示器会显示相应的指示信号，提醒用户及时处理故障。
二、漏电保护器的工作原理1.电流测量：当漏电保护器接通电源时，电流互感器会将电路中的电流转换成相应的电压信号，并传输给漏电继电器。
2.电流差检测：漏电继电器会收到电流互感器传来的电压信号，并与额定电流值做比较。
如果电流的差值小于额定电流值，说明电路中没有漏电，漏电保护器处于正常状态，不会触发断路器切断电源。
3.漏电检测：如果电流的差值大于额定电流值，漏电继电器会判断电路中发生了漏电。
此时，漏电继电器会发送一个信号给回路控制电路，触发闭合断路器的切断动作，使电源断开。
4.漏电指示：当断路器切断电源时，断路指示器会显示相应的指示信号，提醒用户发生了漏电，并需要及时处理故障。
总结：单相漏电保护器主要由测量元件、断路器、漏电保护元件、漏电继电器、回路控制电路和断路指示器等组成。
其工作原理主要基于电流互感器的工作原理，通过检测电流的差异来判断是否发生漏电，并触发断路器切断电源，从而保护电气设备和人身安全。
漏电保护器工作原理
漏电保护器工作原理引言概述：漏电保护器是一种用于保护人身安全的电气设备，其主要功能是在电气设备发生漏电时迅速切断电源，以防止电流通过人体造成触电伤害。
本文将详细介绍漏电保护器的工作原理及其五个主要部分。
一、漏电保护器的工作原理：1.1 漏电保护器的基本原理：漏电保护器通过检测电路中的漏电电流来实现其工作。
当电流通过正常回路时，进入和离开电路的电流应该是相等的。
而当电流通过人体或漏电时，部分电流会绕过正常回路，导致进入和离开电路的电流不相等。
漏电保护器利用这个原理来检测漏电情况并切断电源。
1.2 漏电保护器的感应线圈：漏电保护器内部的感应线圈起着关键作用。
感应线圈通过电流互感作用，将电路中的电流转化为磁场信号。
当电路中存在漏电时，感应线圈会感应到磁场的变化，并产生相应的信号。
1.3 漏电保护器的触发器：漏电保护器的触发器是控制切断电源的关键元件。
当感应线圈产生的信号超过预设的阈值时，触发器会迅速切断电源，以保护人身安全。
触发器通常采用电磁式或电子式设计，能够在极短的时间内切断电源，确保人体不会受到电击。
二、漏电保护器的五个主要部分：2.1 电源接口：漏电保护器通常与电源接口相连，将电源输入到设备中。
电源接口应具备良好的绝缘性能，以防止电流通过接口导致漏电。
2.2 感应线圈：感应线圈是漏电保护器的核心部件，负责感应电路中的电流变化。
感应线圈通常由铜线绕制而成，具备良好的导电性能和磁场感应能力。
2.3 触发器：触发器是漏电保护器的关键元件，负责判断感应线圈产生的信号是否超过阈值。
触发器通常由电磁或电子元件构成，能够在瞬间切断电源，确保人身安全。
2.4 切断装置：切断装置是漏电保护器的一部分，其作用是在触发器判断漏电时切断电源。
切断装置通常采用开关或继电器等元件，能够迅速切断电路，以防止漏电事故的发生。
2.5 信号指示器：信号指示器是漏电保护器的一个重要组成部分，用于指示漏电保护器的工作状态。
通常采用LED灯或指示灯来表示电路是否正常工作，以便及时发现故障并采取相应措施。
漏电保护器的工作原理
漏电保护器的工作原理1.检测：漏电保护器通过感应装置来不断检测电路中的电流。
在正常情况下，电流从电源经过漏电保护器进入负载，然后返回电源，形成一个闭合的回路。
漏电保护器内部装有互感器或霍尔元件等感应装置，用于感应电流的大小和方向。
2.比较：漏电保护器将电流的大小和方向与设定的漏电电流进行比较。
漏电电流指的是从回路中“漏”到地下的电流，通常由人体触电或设备漏电导致。
当检测到电流超过设定的漏电电流时，漏电保护器将判断为漏电情况。
3.切断：一旦漏电保护器检测到漏电情况，它会立即采取切断电源的措施，以避免危险的发生。
漏电保护器内部装有一个电气触发开关，它会在检测到漏电时迅速动作，切断电源。
这样一来，电路中的漏电电流就会被迅速切断，确保人身安全和设备的正常运行。
1.电磁原理：漏电保护器内部的感应装置（如互感器）通过感应电路中电流的大小和方向，来判断是否发生了漏电。
当电流泄漏到地下时，它会破坏电路的平衡。
互感器会感应到泄漏电流的变化，并传递给比较装置。
2.差动电流原理：漏电保护器通常采用差动电流保护的原理。
它通过比较回路的电流之间的差异来判断是否发生漏电。
当回路中的电流发生不均衡时，也就是发生了泄漏，漏电保护器会迅速切断电源。
这种原理可以确保在漏电情况下及时切断电源，以最大程度地保护人身安全。
1.灵敏性：漏电保护器的设定漏电电流通常是非常小的，一般在几毫安到几十毫安之间。
这样可以保证在发生电击等危险时能够及时切断电源。
2.切断速度：漏电保护器的切断速度通常非常快，达到几十毫秒的级别。
这是为了尽可能地减少漏电时间，以及避免人体触电导致的伤害。
3.可靠性：漏电保护器是一种高可靠性的安全保护装置。
它采用了可靠的电气触发开关和敏感度高的感应装置，可以及时切断电源，确保人身安全和设备的正常运行。
总结起来，漏电保护器的工作原理是通过感应装置检测电路中的电流大小和方向，与设定的漏电电流进行比较，并在检测到漏电情况时迅速切断电源，确保人身安全和设备的正常运行。
漏电保护器工作原理
漏电保护器工作原理引言概述：漏电保护器是一种用于保护人身安全的电器设备，它能够及时检测电路中的漏电情况，并在发生漏电时迅速切断电源，以防止电流通过人体造成电击伤害。
本文将详细介绍漏电保护器的工作原理。
一、漏电保护器的基本原理1.1 漏电保护器的结构组成漏电保护器通常由漏电保护装置、电流互感器、电子控制单元和断路器等组成。
漏电保护装置是核心部件，它能够检测电流的不平衡情况，一旦发生漏电，就会触发断路器切断电源。
1.2 漏电保护器的工作原理漏电保护器通过电流互感器实时监测电路中的电流情况。
当电流通过漏电保护器进入电路时，电流互感器会产生相应的电磁感应，将感应信号传递给电子控制单元。
电子控制单元会对感应信号进行处理，一旦检测到电流不平衡，即漏电现象发生，就会发出触发信号，使断路器迅速切断电源，以保护人身安全。
1.3 漏电保护器的灵敏度和动作时间漏电保护器的灵敏度是指它能够检测到的最小漏电电流。
一般来说，漏电保护器的灵敏度在几毫安到几十毫安之间。
而漏电保护器的动作时间是指它从检测到漏电到切断电源的时间，一般在几十毫秒到几百毫秒之间。
二、漏电保护器的工作过程2.1 漏电保护器的检测原理漏电保护器通过检测电路中的电流是否平衡来判断是否发生漏电。
当电路中的电流通过人体或其他漏电路径流失时，电路中的总电流会发生不平衡，漏电保护器能够通过电流互感器感应到这种不平衡，并触发断路器切断电源。
2.2 漏电保护器的动作方式漏电保护器有两种动作方式，一种是电磁式漏电保护器，另一种是电子式漏电保护器。
电磁式漏电保护器通过电磁铁的吸合来实现切断电源，而电子式漏电保护器则通过电子元件的控制来实现切断电源。
2.3 漏电保护器的重要性漏电保护器在电路中起到了至关重要的作用，它能够及时切断电源，避免漏电造成的人身伤害。
特别是在潮湿环境或使用电器设备较多的场所，漏电保护器更是必不可少的安全设备。
三、漏电保护器的分类3.1 按动作方式分类漏电保护器可以根据动作方式分为两种类型，一种是瞬时动作型漏电保护器，另一种是延时动作型漏电保护器。
漏电保护器工作原理
漏电保护器工作原理漏电保护器是一种用于检测和保护电路中漏电的电气设备。
它在电路中起到监测和切断电流的作用，以防止漏电引起的危险。
漏电保护器的工作原理是基于漏电电流的检测和切断。
当电路中发生漏电时，漏电保护器会立即检测到漏电电流的存在，并迅速切断电路，以保护人身安全和电气设备。
漏电保护器的工作原理主要包括以下几个方面：1. 检测电路：漏电保护器内部有一个专门的检测电路，用于检测电路中的电流情况。
一般来说，漏电保护器采用了差动电流变压器的原理，通过检测电路中的电流差异来判断是否存在漏电。
2. 漏电电流检测：当电路中发生漏电时，漏电保护器会通过差动电流变压器检测到电路中的漏电电流。
差动电流变压器由两个线圈组成，一个是主线圈，另一个是副线圈。
主线圈通常与电源线相连，副线圈则与负载线相连。
当电路中没有漏电时，主线圈和副线圈中的电流是相等的，差动电流为零。
而当发生漏电时，漏电电流会通过负载线流入地面，导致主线圈和副线圈中的电流不相等，产生差动电流。
3. 差动电流检测：漏电保护器会通过差动电流变压器检测到产生的差动电流，并将其与预设的动作电流进行比较。
如果差动电流超过了预设的动作电流，漏电保护器就会发出信号，触发切断电路的动作。
4. 切断电路：当漏电保护器检测到差动电流超过了预设的动作电流时，它会立即切断电路，以防止漏电造成的危险。
一般来说，漏电保护器会通过一个电磁继电器来实现电路的切断。
当漏电保护器触发动作时，电磁继电器会被激活，切断电路中的电源供应，从而保护人身安全和电气设备。
总结起来，漏电保护器的工作原理是通过检测电路中的差动电流来判断是否存在漏电，并在差动电流超过预设值时切断电路，以保护人身安全和电气设备。
漏电保护器在家庭、商业和工业等场所都广泛应用，是一种非常重要的电气安全设备。
单相漏电保护原理
单相漏电保护原理
单相漏电保护是一种广泛应用的电气保护装置，其目的是检测电路中是否存在漏电，并在漏电超过设定阈值时切断电源，以保护人身安全和电气设备。
单相漏电保护的工作原理是基于电流平衡原理。
在正常情况下，电流经过负载和零线时应该保持平衡，即进入和离开电路的电流应该相等。
然而，当发生漏电时，部分电流会通过人体或漏电通路流回地，导致进入和离开电路的电流不平衡。
为了检测这种电流不平衡，单相漏电保护装置通常采用两个线圈，即动作线圈和零位线圈。
动作线圈与负载相连，用于检测负载线路中的电流，而零位线圈则与零线相连，用于检测电流的返回路径。
通过测量这两个线圈中的电流差异，可以确定电路中是否存在漏电现象。
当检测到电流不平衡超过设定的阈值时，单相漏电保护装置会发出警报并切断电源，以防止漏电继续造成危害。
切断电源的方法有多种，常见的是通过继电器来切断电路，以确保电源安全。
需要注意的是，由于单相漏电保护装置只能检测单相漏电情况，对于三相漏电则无法起到保护作用。
此外，漏电保护装置的选择应根据具体的电气系统需求进行，并且应定期进行检测和维护，以确保其正常可靠的工作。
漏电保护器的工作原理
漏电保护器的工作原理漏电保护器是一种用于保护人身安全的电气设备，它可以检测和防止电路中的漏电流引起的电击事故。
漏电保护器的工作原理基于电流平衡和差动电流的检测。
一、电流平衡原理：漏电保护器的工作原理之一是基于电流平衡原理。
在正常情况下，电路中的电流应该是平衡的，即进入电路的电流应该等于离开电路的电流。
当电流平衡被打破时，漏电保护器会触发并切断电路。
漏电保护器通常由两个主要部份组成：差动变压器和触发装置。
差动变压器由两个线圈组成，一个是主线圈，另一个是差动线圈。
主线圈与电路的相位线连接，差动线圈与电路的中性线连接。
在正常情况下，电流通过主线圈和差动线圈时，二者的磁场相互抵消，不会产生差动电流。
但是，当电路中发生漏电时，漏电电流会通过人体或者其他途径流回地面，导致电路中的电流不平衡。
这时，差动线圈会感应到差动电流，并产生一个信号。
二、差动电流检测原理：漏电保护器的工作原理之二是基于差动电流的检测。
当差动线圈感应到差动电流时，触发装置会接收到信号，并即将切断电路，以保护人身安全。
触发装置通常由电磁式继电器和触发电路组成。
当差动电流超过设定的阈值时，电磁式继电器会被触发，导致电路断开。
触发电路还可以设置灵敏度调节装置，用于调整差动电流的阈值，以适应不同的使用环境。
三、工作过程：漏电保护器的工作过程可以简单描述如下：1. 漏电保护器接通电源后，差动变压器的主线圈和差动线圈都会有电流通过，但二者的磁场相互抵消，不产生差动电流。
2. 当电路中发生漏电时，漏电电流会通过人体或者其他途径流回地面，导致电路中的电流不平衡。
3. 差动线圈感应到差动电流，并产生一个信号。
4. 触发装置接收到信号后，电磁式继电器被触发，导致电路断开。
5. 电路断开后，漏电保护器住手供电，保护人身安全。
四、漏电保护器的特点：漏电保护器具有以下几个特点：1. 高灵敏度：漏电保护器可以检测到非常小的漏电电流，通常在几毫安到几十毫安之间。
2. 快速切断：一旦检测到差动电流超过设定的阈值，漏电保护器能够在几十毫秒内切断电路，保护人身安全。
单相漏电保护器原理
单相漏电保护器原理
电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。
我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。
电流动作型漏电保护器的工作原理：
单相漏电保护器原理
如图1所示。
相线L1、L2、L3和零线N均通过零序电流互感器TAN，作为TAN的一次线圈。
根据基尔霍夫第一定律: ∑I=O。
正常情况下，如果用电设备是三相平衡负荷，则一次电流的矢量和为零，即Iu十Iv十Iw=O;如果用电设备是单相负荷，则一次电流的矢量和亦为零，即Iu十In =0、Iv十In=O、Iw十In=O，在零序电流互感器流矢量电流TAN的铁芯中的磁通矢量和也为零。
TAN二次线圈无电流输出，脱扣器YA不动作，RCD正常合闸运行。
当设备发生漏电或人身触电时，则故障电流Id经过大地回到电源变压器TM的中性点构成回路。
由于对地出现漏电电流Id，则流经TAN的矢量和不等于零，即通过TAN的Iw+In≠0，TAN的二次侧有剩余电流流过，电磁脱扣器YA中有电流流过，当电流达到整定值时，脱扣器YA动作，漏电开关RCD掉闸，切断故障电路，从而起到保护作用。
漏电保护器的工作原理
漏电保护器的工作原理漏电保护器是一种用于保护人身安全和电气设备的重要装置。
它能够及时检测电路中的漏电情况，并在发生漏电时切断电源，以防止电击事故的发生。
本文将详细介绍漏电保护器的工作原理。
引言概述：漏电保护器是一种电气装置，广泛应用于住宅、商业建造和工业场所等电力系统中。
它的主要功能是监测电路中的电流变化，一旦检测到漏电现象，即将切断电源，保护人身安全和电气设备。
漏电保护器的工作原理可以分为五个大点进行阐述。
正文内容：1. 漏电保护器的基本原理1.1 工作电流范围：漏电保护器通过测量电路中的电流变化来实现漏电保护。
它能够检测到微弱的漏电电流，通常在几毫安到几百毫安之间。
1.2 工作原理：漏电保护器通过将电路的相位和零线分别连接到两个线圈上，形成一个互感器。
当电流通过电路时，两个线圈中的磁场会产生反向的磁通，使得互感器中的磁通为零。
如果电路中发生漏电，漏电电流会导致互感器中的磁通不为零，从而触发漏电保护器切断电源。
2. 漏电保护器的工作特点2.1 灵敏度：漏电保护器能够检测到微弱的漏电电流，保护人身安全。
普通来说，漏电保护器的灵敏度可以调节，以适应不同的使用环境和电气设备。
2.2 响应时间：漏电保护器具有快速的响应时间，通常在几十毫秒到几百毫秒之间。
一旦发生漏电，漏电保护器能够即将切断电源，减少事故发生的可能性。
2.3 可靠性：漏电保护器采用先进的电子技术和精密的元件，具有较高的可靠性和稳定性。
它能够长期稳定工作，不受外界干扰。
3. 漏电保护器的工作原理3.1 漏电检测：漏电保护器通过检测电路中的电流变化来判断是否发生漏电。
它使用差动电流变压器来实现漏电检测，当电路中的漏电电流超过设定阈值时，漏电保护器会触发动作。
3.2 动作方式：漏电保护器可以采用热保护或者电磁保护的方式进行动作。
热保护方式是通过漏电保护器内部的热元件来感应电路中的漏电电流，一旦温度升高到一定程度，漏电保护器会切断电源。
电磁保护方式是通过电磁触发装置来感应电路中的漏电电流，一旦电流超过设定值，漏电保护器会切断电源。
漏电保护器工作原理
漏电保护器工作原理漏电保护器（Residual Current Device，简称RCD）是一种用于保护人身安全的电气装置，其主要功能是在电路发生漏电时迅速切断电源，以防止电流通过人体造成触电伤害。
漏电保护器的工作原理基于电流平衡和差动电流检测。
一、电流平衡原理漏电保护器通过检测电流平衡来判断是否有漏电发生。
在正常情况下，电路中的相位导线和中性导线的电流是相等的，即电流平衡。
当电路发生漏电时，漏电电流会通过人体或其他路径流回地线，导致电路中的电流不再平衡。
漏电保护器通过监测电路中的电流平衡情况来判断是否存在漏电，并在检测到电流不平衡时采取相应的动作。
二、差动电流检测原理漏电保护器在工作时，通过电流互感器（Current Transformer，简称CT）将电路中的电流信号转化为电压信号。
漏电保护器内部有两个互相平行的线圈，一个是主线圈，另一个是差动线圈。
主线圈通过电流互感器感应电路中的总电流，而差动线圈则感应电路中的差动电流。
差动电流是指通过相位导线和中性导线之间的电流差值，即漏电电流。
漏电保护器会将主线圈和差动线圈的输出信号进行比较，如果两者之间的差异超过了设定的阈值，就会触发漏电保护器的动作机构，切断电源。
三、漏电保护器的工作流程1. 漏电保护器接入电路：漏电保护器通常安装在电路的起始位置，将电源输入与电路的相位导线和中性导线连接到漏电保护器的输入端，将电路的相位导线和中性导线的输出端连接到漏电保护器的输出端。
2. 检测电流平衡：当电路正常工作时，漏电保护器会监测电路中的电流平衡情况。
如果电流平衡，漏电保护器处于正常工作状态，电源可以正常供电。
3. 检测电流不平衡：如果电路发生漏电，漏电保护器会检测到电流不平衡。
漏电保护器内部的差动线圈感应到了漏电电流，差动线圈的输出信号与主线圈的输出信号之间存在差异。
4. 触发动作机构：当差动电流超过设定的阈值时，漏电保护器会触发动作机构。
动作机构可以是电磁式触发器或电子式触发器，其作用是切断电路的供电，以保护人身安全。
漏电保护器的工作原理
漏电保护器的工作原理引言概述：漏电保护器是一种用于保护人身安全的电气设备，它能够在电路发生漏电时迅速切断电源，有效避免触电事故的发生。
本文将详细介绍漏电保护器的工作原理，包括漏电保护器的基本原理、工作过程、工作特点以及使用注意事项。
一、漏电保护器的基本原理1.1 漏电保护器的结构组成漏电保护器通常由漏电保护装置、电流互感器、电磁触发装置和开关装置等部分组成。
其中，漏电保护装置是核心部件，它通过检测电路中的漏电电流来实现对电路的保护。
1.2 漏电保护器的工作原理漏电保护器的工作原理基于电流平衡的概念。
当电路正常工作时，通过漏电保护器的电流进入电路与离开电路的电流是相等的，电流平衡，漏电保护器处于闭合状态。
但是，一旦电路发生漏电，漏电电流会导致进入电路与离开电路的电流不平衡，漏电保护器会立即检测到这一异常并迅速切断电源，确保人身安全。
1.3 漏电保护器的工作原理解析漏电保护器通过电流互感器实时检测电路中的电流情况。
电流互感器将电路中的电流与保护器内部的电流进行比较，如果两者不平衡超过设定的阈值，漏电保护器会立即触发电磁触发装置，切断电源。
同时，漏电保护器还配备了开关装置，用于手动切断电源或进行测试。
二、漏电保护器的工作过程2.1 漏电保护器的启动与检测漏电保护器在电路通电后，会自动启动并进行自检。
自检过程中，漏电保护器会检测电路中的漏电情况，并根据设定的阈值进行判断。
2.2 漏电保护器的动作与切断当电路发生漏电时，漏电保护器会立即动作并切断电源。
漏电保护器的动作时间通常在几十毫秒以内，迅速切断电源，减少触电风险。
2.3 漏电保护器的复位与恢复在漏电保护器切断电源后，需要进行复位操作才能重新通电。
复位后，漏电保护器将恢复正常工作状态，继续监测电路中的漏电情况。
三、漏电保护器的工作特点3.1 灵敏度高漏电保护器能够检测到极小的漏电电流，通常在几毫安以下。
这种高灵敏度能够有效地保护人身安全，防止因漏电引起的触电事故。
漏电保护器的原理和作用
漏电保护器的原理和作用1.原理：漏电保护器的原理是基于“电流平衡”和“电流不平衡”的概念。
在正常情况下，电路的进入电流（即相位A、B、C三相电流之和）应该等于电路的出去电流（即相位A、B、C三相电流之和）。
如果电流平衡，漏电保护器会认为这个电路是正常的；而如果电流不平衡，漏电保护器会判断发生了漏电，进而切断电路。
2.作用：2.1防止触电：当人体或动物接触带电部分时，漏电保护器能够通过检测电流不平衡来判断是否发生漏电，若发生漏电，漏电保护器立即切断电路，从而防止人体触电意外事故的发生，保护人身安全。
2.2防止火灾：2.3保护电器设备：2.4提高电网可靠性：3.工作原理：3.1电流互感器：电流互感器通过将主回路中的电流引入到互感线圈中，产生辅助线圈的电流，辅助线圈的电流与主回路中的电流成比例关系。
通过互感线圈，可以将主回路的电流转换为触发电路可以感知和处理的辅助电流。
3.2差流开关：差流开关主要由电流互感器输出的辅助线圈电流和主回路中的电流进行比较，如果辅助电流与主回路电流不平衡，则说明发生了漏电。
此时，差流开关会触发切断装置，切断电路。
3.3触发电路和切断装置：当差流开关检测到电流不平衡后，触发电路会产生触发信号，该信号会激活切断装置。
切断装置可以迅速地切断电路，阻止漏电电流流经人体或电器设备，保护人身安全和设备。
综上所述，漏电保护器通过检测电流的不平衡来实现漏电的检测和切断电路的功能，它具有防止触电、防止火灾、保护电器设备和提高电网可靠性等作用。
其工作原理是基于电流平衡和电流不平衡的概念，通过互感器、差流开关、触发电路和切断装置等组件的协作完成漏电保护功能。
漏电保护器在电气设备中的应用已经成为法律规定的必须保护措施，可以有效提高电路的安全性和可靠性。
漏电保护器工作原理
漏电保护器工作原理漏电保护器是一种用于检测和防止电气设备漏电的安全装置。
它在电气系统中起到监测、报警和切断电源的作用，以保护人身安全和设备的正常运行。
漏电保护器的工作原理基于电流平衡和差动电流的检测。
一、电流平衡原理漏电保护器利用电流平衡原理来检测电路中的漏电情况。
在正常情况下，电路中的相位电流和零线电流是相等的，即电流平衡。
当电路中发生漏电时，由于漏电电流通过人体或者漏电路线到地，导致电路中的相位电流和零线电流再也不相等，产生了电流差值。
二、差动电流检测原理漏电保护器通过差动电流检测来判断电路是否发生漏电。
差动电流检测是指漏电保护器中的差动电流变压器对电路中的相位电流和零线电流进行检测和比较。
漏电保护器通常由两个线圈组成，一个是主线圈，另一个是差动线圈。
主线圈串联在电路的相位线上，差动线圈则同时串联在相位线和零线上。
当电路中没有漏电时，主线圈和差动线圈中的电流是相等的，没有差动电流产生。
而当电路中发生漏电时，漏电电流会通过差动线圈，导致差动线圈中的电流与主线圈中的电流再也不相等，产生了差动电流。
三、漏电保护器的工作过程当电路中发生漏电时，漏电保护器会即将检测到差动电流的存在。
漏电保护器内部设有一个灵敏的电流传感器，一旦检测到差动电流超过设定的阈值，漏电保护器会即将切断电源，以避免漏电造成的危（wei）险。
漏电保护器通常还配备有漏电保护器测试按钮。
用户可以定期按下测试按钮，摹拟漏电情况，以确保漏电保护器的正常工作。
当按下测试按钮时，漏电保护器会切断电源，摹拟漏电情况，检测差动电流。
如果漏电保护器正常工作，它将即将切断电源，保护电路和人身安全。
四、漏电保护器的应用漏电保护器广泛应用于各种电气设备和电路中，特殊是在潮湿环境、接地不良的地方以及对人身安全要求较高的场所，如住宅、商业建造、工厂等。
漏电保护器的安装和使用可以有效地预防漏电事故的发生，保护人身安全和电气设备的正常运行。
总结：漏电保护器是一种基于电流平衡和差动电流检测原理的安全装置。
单匹漏电保护器的工作原理
单匹漏电保护器的工作原理单匹漏电保护器（以下简称漏保）是一种电器安全装置，用于检测电路中的漏电，一旦检测到漏电现象，则能迅速切断电路，起到保护人身电击和防止火灾的作用。
漏保的工作原理主要包括漏电检测、漏电信号处理和漏电切断三个部分。
首先，漏保要能够检测漏电现象，它通过检测电路中的电流来实现。
正常情况下，电流应该是平衡的，即电流进电路的总量应等于电流出电路的总量，任何一点的电流值不应过大。
当出现漏电时，比如电线之间或电器设备与大地之间发生了漏电，电流就会出现失衡的情况，这时漏保就能够检测到漏电。
为了检测电路中的漏电，漏保通常采用了不平衡电桥的原理。
漏保内部包含了两条并联的线圈，一条连接电源线，另一条连接负载线。
当正常情况下，两条线圈中的电流应该是相等的，电力平衡，电桥平衡；而如果发生漏电，由于电路发生了失衡，电桥就会失衡。
其次，漏电信号处理是漏保的重要环节。
当电桥失衡时，漏保会通过内部的传感器捕捉到这个信号，这个信号相当于一个触发器，将漏电信号传给漏保控制器。
漏保控制器接收到信号后进行处理，并判断是否需要切断电路。
在进行判断前，漏保控制器会进行信号处理，包括信号放大、滤波等操作，以保证信号的准确性和稳定性。
最后，漏电切断是漏保最重要的功能之一。
当漏保控制器判断到漏电时，会通过电磁继电器进行漏电切断，将电路与电源迅速隔离。
电磁继电器是一种具有短时间响应的开关设备，能在几毫秒内完成切断动作。
漏电切断不仅能够保护人身安全，还能防止因漏电引起的火灾。
除了上述的基本工作原理外，漏保还可能具有一些附加的功能。
例如，漏保通常还会具备过电压保护、过载保护等功能，这些功能都是通过控制器内部的电路和传感器实现的。
此外，现代的漏保还可以与其他智能设备相连接，通过远程监控和自动化控制，提高电气安全的可靠性和便捷性。
综上所述，单匹漏电保护器的工作原理是通过检测电路中的电流，判断是否发生漏电，并通过内部信号处理和电磁继电器切断电路，从而达到保护人身安全和防止火灾的目的。
单相漏电保护器线路原理
单相漏电保护器线路原理
一、由1只晶闸管构成的漏电保护线路由1只晶闸管构成的漏电保护线路如图1所示，该线路可用于对单相供电的负载进行保护。
一旦负载端呈现漏电时，就会主动主张作业，堵截负载的供电，以保护负载端不致构成事端。
上图所示线路是由脱扣操控电路、漏电实验电路两个有些组合而成的。
当负载端未呈现漏电时，合上脱扣开关SA2后，L1与L2上经过的电流相量和为零，故电流互感器L3次级绕组上无感应电压或发作的感应电压极低，不会使VS1单向晶闸管被触发导通，不会影响负载的供电电压。
当被保护线路发作人身触电或设备漏电时，T初级呈现剩下电流，使次级L3中感应出的电流经桥式整流、电容滤波，得到的直流电压触发VS1单向晶闸管导通。
这么，由于VS1的半波整流效果，使脱扣器KM线圈得电吸动清闲脱扣设备，保护器的SA2开关触点别离，堵截负载的电源，起到了漏电（触电）保护的效果。
二、由1只晶闸管构成的多功用漏电保护线路由1只晶闸管构成的多功用漏电保护线路如图2所示。
该线路首要以T1、KM、JG、VD9、VS1、RV为基地，由漏电查看电路、过压保护电路、过流保护电路三个有些组合而成。
该线路选用直流触发、沟通脱扣办法，既能保证整机的动作时刻、重复一同
性，又能削减分断时刻，由此可跋涉整机的安全性和牢靠性。
可起到漏电保护、过压保护和过流保护等功用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图片：
图片：
图片：
图片：
loudiɑn bɑohuqi
漏电保护器(卷名：电工)
residual current operated protective devices
防止触电和漏电的安全保护电器。
全称漏电电流动作保护器。
俗称漏电开关。
漏电保护器从60年代进入实用阶段以来，大大地减少了人身触电和电器设备的漏电事故，因此世界各国均十分重视漏电保护器的研究。
随着技术与标准的不断发展和完善，漏电保护器的性能日益提高，不仅工业中，而且在日用电器中也得到普遍的应用。
分类漏电保护器按极数和线数分为单极二线式(1根火线，1根零线)、二极三线式（2根火线，1根零线）、三极三线式（3根火线）和三极四线式（3根火线，1根零线）。
按动作灵敏度分为高灵敏度型、中灵敏度型、低灵敏度型。
按动作时间分为瞬动式、延时式和反时限式。
按结构又分为以下3种。
①漏电保护断路器:带有保护断路器，可作为线路的短路保护开关。
②漏电保护继电器：带有保护继电器，使用另外的主电路开关来分断主电路。
③漏电保护插座：带有保护断路器，所接负载可通过插头插入。
工作原理用于单相电路的二线漏电保护器的原理结构见图1。
其主要组成部分是主开关、检测漏电电流用互感器和脱扣器。
由主开关输出的二根导线同时穿过环形铁心，再接至负载。
主开关手动闭合后，漏电电流Id=0，此时穿过环形铁心上的主电路电流I1和I2大小相等、方向相反，I1+I2=0。
在环形铁心中两电流分别产生的磁通Φ1与Φ2大小相等、方向相反。
铁心中产生的合成磁通Φ1+Φ2=0，故互感器环形铁心上的另一个二次绕组回路没有感应电压，U2=0，脱扣器不动作。
当发生漏电时，产生漏电电流Id，
Id=I1+I2，此时环形铁心中产生的合成磁通Φ=Φ1+Φ2=Φd，则铁心上二次绕组回路产生感应电压U2。
当漏电电流增大到预定的数值时，脱扣器动作，主开关的锁扣被释放而分断电路。
快速高灵敏度的漏电保护器从电路发生故障到主开关分断的过程很快，即使发生了人身触电，当触电电流还没有引起致命的危害时，保护器即迅速分断电路，保护人身安全。
漏电保护基本要求人体触电死亡的主要原因是由于发生心室纤维性颤动所致，因此可以按是否引起心室纤维性颤动来确定人体安全电流的极限值。
国际电工委员会建筑电气设备分会曾推荐一组安全电流极限值曲线（图2），它表示触电电流和触电时间的关系。
曲线分为5个区域:①对人体无任何反应区；②无病理学和生物学危险区；
③无心室纤维性颤动危险区；④可能有心室纤维性颤动危险区；⑤有心室纤维性颤动危险性区。
由曲线可看出，人体触电死亡不仅与触电电流大小有关，也与触电时间有关。
国际电工委员会以曲线b作为危险与安全的界限。
一些国家根据经验取30毫安·秒为人体触电保护的安全值，即触电电流为30毫安时，触电时间在1秒以下，不会造成触电死亡事故。
漏电保护器应用为保障安全，市场出售的漏电保护器的动作电流值一般分为3档:①动作电流值在10毫安及以下的产品，主要用于防止潮湿场所的人身触电。
②动作电流为15～30毫安的产品，用于防止一般场所的人身触电，如电动工具等。
③动作电流100毫安及以上的产品，主要用于开关柜等，可防止漏电引起的火灾。
一般
的漏电保护器的动作时间不大于0.1秒。
具有反时限作用和防止漏电火灾用的保护器动作时间在0.1～2秒之间。
漏电保护器通常按保护要求来选择，保护要求主要有间接人体接触保护和直接人体接触保护。
①间接人体接触保护：当用电设备因绝缘发生故障而使金属外壳、构架等带电时，其外露可导电部件将呈现危险的接触电压。
为此，选择的漏电保护器应满足下式：
为漏电保护器的额定漏电动作电流;U 为允许的接触电压，通常对干燥的场所取50伏，潮湿的场所取24伏;R为用电设备金属外壳、构架的接地阻抗或接零保护导体的阻抗。
②直接人体接触保护：通常选用漏电保护器的额定动作电流小于或等于30毫安的产品，并且应在故障电流达到2时的动作时间小于0.1秒;故障电流达到或超过250毫安时，漏电保护器应在0.04秒内断开电路。
对于特别潮湿的场所，如浴室、水中，或在高空作业，因人体电阻低，危险性大，并且还可能有连锁性产生溺死和坠死的危险。
因此，应选用灵敏度更高的漏电保护器，如额定漏电动作电流为15、10或6毫安。
用来作直接人体接触保护的漏电保护器，一般都装在分支回路或电路的末端。
灵敏度选得越高，要求被控电路的正常泄漏电流也越小，否则会引起误动作。
为了经常检查漏电保护器的动作性能，漏电保护器上必须装有一个试验按钮。
按下试验按钮时，可以模拟产生一个漏电电流，以检查
漏电保护器能否正常脱扣。
但它只能检查脱扣器的功能是否正常，而不能检查漏电动作电流的数值和开断时间。
