低音炮喇叭拆卸方法低音炮是音响系统中的一个重要组成部分，它能够产生低频的音效，为音乐或电影的欣赏提供更加震撼的体验。

然而，有时候我们可能需要拆卸低音炮进行维修或更换部件。

下面将介绍一种常见的低音炮喇叭拆卸方法，帮助您完成这个任务。

准备工具在开始之前，我们需要准备一些常用的工具：1. 螺丝刀套装：包括十字头和平头螺丝刀，根据低音炮型号可能需要专用螺丝刀。

2. 隔音棉刀：用于拆除低音炮箱体内的隔音棉。

3. 扁嘴钳：用于拧紧螺丝和抓取小零件。

4. 绝缘胶带：用于绝缘电线。

除了这些工具，您还需要了解低音炮的基本构造和拆卸方式。

请根据您所使用低音炮的型号查找相应的资料和说明书，以确保操作的正确和安全。

拆卸步骤以下是一般拆卸低音炮的步骤，具体步骤可能因型号而异，所以请参考您所使用低音炮的说明书。

1. 关闭电源：在拆卸低音炮之前，务必关闭与其相连的电源。

这样可以避免意外触电或其他潜在的危险。

2. 拆除低音炮箱体：用合适的螺丝刀将低音炮箱体上的螺丝拧松，并小心地将箱体盖板取下。

请注意，某些型号的低音炮盖板可能需要使用特殊的螺丝刀进行拆卸。

3. 检查内部连接线路：检查低音炮内部的连接线路是否有破损、松动或其他问题。

如果有问题，可以使用绝缘胶带进行修复或更换。

4. 拆卸喇叭单元：将喇叭单元与低音炮箱体分离。

通常需要拆卸一些连接螺丝或使用扁嘴钳将其拧松。

5. 检查喇叭单元：仔细检查喇叭单元是否有损坏或其他问题。

如果有任何问题，可以根据需要进行修复。

6. 更换或维修零件：如果需要更换或维修零件，可以根据说明书购买相应的零件，并按照说明进行操作。

7. 重新组装低音炮：在更换或维修完成后，按照相反的顺序重新组装低音炮。

确保所有螺丝和连接线路都紧密连接，并且没有松动的地方。

注意事项在拆卸低音炮时，请注意以下几点：- 安全第一：拆卸电子设备时，请务必切断与电源的连接，并确保您的操作环境安全可靠。

- 谨慎操作：在拆卸低音炮时要小心谨慎，避免对喇叭单元和其他零部件造成损坏。

拆解报告：Cleer STAGE 便携式蓝牙音箱

拆解报告：Cleer STAGE 便携式蓝牙音箱Cleer是来自美国加州的智能音频品牌，由音频行业资深设计师、工程师组成核心团队，产品屡获包括红点设计奖、CES科技创新奖在内的全球各类大奖，拥有多项专利技术，产品面向追求舒适体验与极致声音的高端用户群体。

其音频产品涵盖真无线耳机、头戴式蓝牙耳机、降噪包装盒设计比较简约，采用了白色背景突显主题。

正面左上方有cleer品牌LOGO，中间大面积展示产品外观；下方有亚马逊alexa智能语音标志，右侧有产品介绍STAGE便携式蓝牙音箱，使用ALEXA语音服务；以及蓝牙标志，产品功能特点语音助手、15h续航、防水。

背面设计有产品背面外观渲染图；Alexa智能语音、15小时外放续航时间、防水性能、蓝牙连接、免提通话详细介绍；以及NFC、蓝牙标志。

右侧有包装盒内物品信息，包括STAGE音箱、电源适配器、USB充电线、便携袋和快速使用指南。

另外一侧有多台串联功能介绍。

底部有cleer商标和产品符合FCC 标准第十五部分说明，以及BC、CCC认证标志。

从正面看，音箱呈现梯形结构，设计有cleer品牌LOGO。

顶部有四颗功能按键和NFC连接标志。

背面有电源开关、Micro USB充电接口和蓝牙/串联配对按键。

音箱底部设置有防滑垫，骨架中间位置有条状指示灯。

音箱底部防滑垫上信息有产品型号STAGE，输入5V⎓2A，中国制造；以及产品符合FCC 标准第十五部分说明。

音箱两侧设计有金属低音被动辐射器，提升音乐动感和低频量感。

Micro USB充电接口有较厚的防尘塞，提升防水性能。

内部除Micro USB充电接口外还设置有3.5mm音频线接口。

四颗功能按键依次为麦克风、音量减、音量加、暂停/播放/接听；左侧“N”标志位置配置有NFC感应器，与拥有NFC的设备接近实现快速自动连接。

包装盒内物品还有电源适配器、USB充电线、便携袋和产品说明书。

音箱置于收纳袋内展示，收纳袋外形和体积大小与音箱相近。

车载蓝牙mp3拆解教程

车载蓝牙mp3拆解教程
车载蓝牙MP3拆解教程可以分为以下几个步骤：
1. 准备材料和工具：扁头螺丝刀、十字螺丝刀、剥线钳、焊接工具等。

2. 拆卸外壳：使用扁头螺丝刀或十字螺丝刀将蓝牙MP3外壳
上的螺丝全部拆掉，并将外壳取下。

3. 拆下电池或电源：根据需要，将电池或电源的连接器拆卸，以便后续拆解操作。

4. 拆卸主板：使用扁头螺丝刀或十字螺丝刀将主板固定在外壳上的螺丝拆除，并轻轻取下主板。

5. 拆解电路板：使用剥线钳或其他合适工具，将连接电路板上的各种连接器和线路拆下，例如喇叭线、按键线等。

6. 拆解其他部件：根据需要，继续拆解其他的部件，如蓝牙模块、LCD屏幕等。

7. 注意事项：在拆解中要小心操作，避免对电路板等易损坏的部分施加过大的力量。

同时，要记好各部件的连接方式和位置，以便之后的组装使用。

请注意，拆解车载蓝牙MP3可能会导致设备无法正常工作或
损坏，建议仅由专业人士或有相应经验的人员操作。

拆解后可能丧失保修资格，请在拆解之前慎重考虑。

四款蓝牙音箱评测(附拆机图

蓝牙音箱的发展..日益成熟的蓝牙技术..让这种无线的连接方式受到更多人的亲睐...更是一种主流的听音方式...时尚潮流的听音方式..不仅更加的方便快捷...操作简单...携带方便..平时大家都喜欢用平板或者手机看电视..高清大片...娱乐游戏...反正我觉得手机扬声器实在是太鸡肋了...最多就是发声的喇叭...而使用蓝牙音箱的话..效果的大大的改变了...让苍白无力的扬声器说拜拜了....相信大家都接触过蓝牙音箱..可蓝牙音像厂商众多..产品质量和功能难免存在差异...好的蓝牙音箱不光在造型和声音表现上..会带给大家惊喜..有了蓝牙音箱..让享受变的更加的简单了..只需一键操作就行了..配对简直是非常的简单的...带耳机久了也会损坏听力..造成听力疲劳...而蓝牙音箱就不会对耳朵造成伤害...而且内部做工也是非同一般的..下面就为大家介绍了..我手头上这四款不同的品牌的蓝牙音箱...这个蓝牙音箱是我去年在淘宝购买东西的时候..热心的卖家赠送的一个蓝牙音箱..是什么品牌..我已经记不清楚了...只知道是山寨产品..这个山寨蓝牙的顶部有一个“蓝牙的标志”整体造型为圆柱形...塑料材质的机身...红色的机身..看起来有点古板..这个蓝牙音箱播放效果很差....基本上没有什么音效可言..我已经装了TF卡..然后下载了儿童故事和歌曲..给儿子当成一个玩具了...这个是山寨蓝牙小音箱的TF内存卡卡槽...做工很一般..在卡槽上面可以看到明显的缝隙...这个是音箱的控制区域..采用了三段一点式设计..从某种角度上..可以说是节省产品成品..但也造成了用户的困扰..按键操作不方面..而且回弹无力...在全黑的环境中操作的话..根本看不清楚...而且按纽不是盲点设计..经常会操作失误...摸在手上..感觉塑料感强烈...声音表现更是让人难以接受...高音发毛..低音简直乱成一锅粥了...而且续航能力很差...山寨蓝牙小音箱的低部设计了...模式切换开关..分别为电源开关..TF卡MP3模式...蓝牙连接模式...下面这个是奋达的天鹅蓝牙音箱..控制区域看到了红色的各种按纽了吗...就算在黑夜的情况..对操作也是一目了然的..全金属外壳，手感非常的不错..顶部的触控式开关，很有科技感..还可以切换男声女声提示，音质比较偏单薄，好象适合听女声，女中音或者比较悠扬的弦乐..从这个图..可以看出..扬声器是裸露在外的...没有加装金属保护网...用的时候别让小孩子拿尖锐的东西损坏了..搞坏了很可惜了...这个设计灵感来自天鹅...所以取名奋达天鹅..从这个图看...就像一直嬉戏在湖中的回头一看的天鹅...天鹅的顶端隐藏着一个小秘密，锥形的导音结构可以将单声道扩张一些..声场会变的更加开阔...声音会很丰满....这个图拍了奋达天鹅的USB充电接口以及指示灯...奋达天鹅不支持TF 卡..也不支持3.5mm输入...功能比较的单一..这个是纯粹的蓝牙的音箱..其他功能都被省略了..感觉不怎么给力...奋达蓝牙音箱在中高频表现还行..低频下潜不足..鼓声有点失真的味道..反正我不太喜欢这类型的声音..下面这个是艾特铭客雷神蓝牙音箱..光听这个名字就很霸气了..全金属外壳材质..从远处看过去..就象一颗宝石一样...摸在手上也是沉甸甸的..手感细腻光滑..有一种金属感和科技感..全身电镀工艺..反光度很高..而且表面也是镜面处理..一看就知道是高档货了...真是有点爱不释手了...这个雷神蓝牙音箱产品的LOGO..就象一个站立的人...“精于形享于音”雷神蓝牙音箱不光带给你..无与伦比的外型惊喜...也会给你在声音上的享受..听觉上的享受...雷神蓝牙音箱顶部这个锥形设计也是有道理的..从侧面看..发声单元有个小斜角...这样一来..可以有效提升音乐的声场...开阔的音域..让声音更加的饱满..在大动态下更加的舒服..雷神蓝牙音箱还可以当作读卡器用..直接连接电脑..改写TF数据等...无需再使用读卡器来下载歌曲等...雷神蓝牙音箱全身金属打造..是我接触过蓝牙音箱中重量最重的..做工也十分的精细..上面的缝隙结合处..也是非常的精密..看不出一点的空隙...超前的设计工艺..我非常的喜欢...这个是雷神音箱底部USB充电接口..和3.5mm输入接口...用于电脑..手机..平板..都非常的给力..只要你有3.5mm音频接口就可以了..全方位接驳..雷神蓝牙音箱底部的控制区...可以看到这个厚实的防滑脚垫..可以有效的防止音箱在桌面上乱动...在播放大音量的时候..在桌面上移动...我试过了..声音开到最大..也是纹丝不动..感觉很贴心的设计...在音乐表现方面也很不错..低频劲爆有力...高频明亮柔和..在一个15-20平米的房子..感觉很给力..完全有大箱子的气魄..声音表现可以和普通的多媒体箱子比拟...这个是不见不散BV200蓝牙小音箱...说起这个音箱..我也一直很珍惜...因为它是今年2月14号..老婆送给我的..说可以进行手机通话的哦..功能比较的齐全...机身也是圆形设计..蓝色的机身给我一种小清新的感觉..咱可的好好保存哦...这个塑料材质的机身..感觉很轻..外表涂层好象是类肤设计..摸在手上也很舒服...希望用久也不会掉漆..而雷神蓝牙全身电镀金属设计...就不需要担心产品的掉漆问题啦...不见不散底部的音频控制区...感觉控制有点不方便.在开启蓝牙的时候..里面会有女声提示..蓝牙准备好了..感觉比较的智能..可以按照语音提示操作嘛..无须熟悉..立刻上手..这个是不见不散的LOGO...感觉这个名字十分的浪漫嘛..一般情人约会必说的一句话...不见不散蓝牙音箱在播放音乐时..感觉属于适合听女生和弦乐的蓝牙小音箱..在低音方面欠缺力度...而且低频量感明显不足...特别在大音量下..就显的很无力了...毕竟只是这么大的音箱..这个是不见不散的TF卡槽..旁边就是重置机器键..假如机器变的不正常的话..按下这个键..可以恢复为出厂设置...不见不散蓝牙底部这个防滑垫可以防止机器在播放的时候...由于大音量造成..机身在桌面上移动...还可以有效的保护数据线..这个设计感觉还是不错的..说到这里不得不吐槽下...上半机身的塑料.而且顶端距离发音单元极近...造成声音稍大就出现振动的声音...所以小点声比较好..可是无论音量怎么调，那凄厉的女声“蓝牙准备”“蓝牙连接”“蓝牙断开”总是那么大声..晚上使用的时候确实不方便..有点反感了..要想真正的了解产品的话..就得更加深入的发掘...呵呵..我现在要拆机对比..对每个产品进行解剖..看看内部的做工..以及内部的用料情况..其实拆机也是非常的简单..准备好一个小螺丝刀..一个小盒子..盒子用来装拆下来的螺丝...这个山寨蓝牙音箱..拆解非常的简单..拆下3颗螺丝就行..由于扬声器部分全部用胶封死的..在这里就不再进行暴力拆机了..如果要强拆的话..机器肯定得报废...我还指望它给小孩子朗诵下故事..听下儿童歌曲的...嘿嘿..这个PCB板设计比较的简单...看到蓝牙模式..很小..原来蓝牙数据那么的不稳定..做工真的很一般..很差..电子元件确实很少哦...电池续航也很差..50%音量下..大概1个小时就没电了...这个拆了不见不散的VB200..这个拆机也很简单..把螺丝下了..然后一掰就可以了..电源采取分离的..不见不散的续航能力还行...50%的音量连续播放可以坚持到3-4小时...这个是不见不散BV200的扬声器单元..上面标明阻抗是4欧3W..采用了40mm全频单元...可以看到发音单元是一圈橡胶圈固定在机身上，实际上这种设计非常好，完全可以避免喇叭和机身的共振..可惜，这边不振了..上面就会震动了..对声音表现产生一定程度的破坏..这个希望厂家改进下..这个看到箱体有一圈橡胶的密封环..防止声音外泄..拆的时候注意下..千万别弄掉了...雷神蓝牙音箱这个扬声器单元尺寸和不见不散BV200是一样大的...但有点是不同的..就是扬声器的功率..雷神的3W..而不见不散的是4W..从理论上说..雷神的更加省电...这个图可以看出雷神蓝牙音箱的PCB电路板上密密麻麻的电子元件...正所谓有图有真相...俗话说的好...便宜没好货..好货不便宜...雷神蓝牙音箱的电池..是可分离排线设计..电池比上面几款蓝牙音箱面积要大..所以续航能力自然强悍...我自己亲测了..大概50%音量下连续播放..可以作到5小时还没关机..这个图可以看出...雷神蓝牙音箱的PCB板上的电子元件比其他款蓝牙丰富多了..用料扎实的表现..雷神蓝牙音箱内部做工..真的很细致..用手摸上去..根本感觉不到毛刺..这个做工我还是第一次见...接触了不少蓝牙音箱..也拆了几个..雷神蓝牙音箱是我见过做工最好的一个产品 ...雷神的内部做工，铸造工艺...一次性成型产品...将喇叭完全至于一个独立的空腔中，为了消减气流，四壁还设计了沟槽..这个设计让气流消逝的更快..声音更加清澈..更加自然..听起来当然很舒服...同样的锥形导音结构，内部也是电镀，光滑无比..完全的金属材质，完全避免音波震动..确实很不错..雷神的金属保护网罩..同样不是一样设计..中间有个凹点...有经过专门的设计..有很品位的说...雷神扬声器特写...雷神和不见不散扬声器对比...雷神的PCB板对比不见不散的话..至少大了一半...蓝牙传输自然是最强...测试可以达到有效距离是20米..这简直是弱爆了..我当时就真的惊呆了...雷神蓝牙这个是我见过传输距离最远的...雷神和不见不散顶盖对比..不明白不见不散把上盖做的离喇叭这么近是要干啥...而且面积这么大..声波只能从四周小缝出来..声音表现自然大大的打折了...无线音箱在播放音乐时，难免会遇到距离音源较远的情况。

蓝牙小音箱拆解说明

ቤተ መጻሕፍቲ ባይዱ
电池做了一个槽，贴EVA塞进去，左右固定不能摇动，然后上下盖会固定上下移动。主板和输入板，在一块PCB上，下面长骨位卡住，由上下盖固定。在喇叭腔密封的骨位上做一个缺，用来过线，
按键是软胶连体的，直接放在下盖里面就可以了，要是按键下面长一点骨位，稍微卡一下按键，避免装机的时候掉出来，就更完美一点
然后我们看到喇叭是一个加了软胶边的喇叭，这样可以增加低音效果，代替震动盆的作用。现在很多小钢炮都是用这种喇叭。整个喇叭打胶固定在上盖上。
提手，一个软胶提手开了一个孔，紧配面盖的塑胶柱子，有一个正好插进去固定好，一举两得。
箭头所指的地方，是咪和显示灯。
然后我们也看到了电池，应该是下面结构放不下电池，所以切的有点穿了。
4个螺丝固定了上下盖。这样看这个结构，感觉会漏气了，因为电池，咪和显示灯，都是有孔的，那我们在拆开看看里面怎么密封整个喇叭腔体的。
拆开上下盖的结构展现在大家面前。
喇叭腔体用了骨位单独隔开了，这个结构，很多音箱里面都有用过，上盖做的双止口，下盖做的骨位插进双止口，贴EVA密封。双止口做在上盖，表面可能会缩水，但是上盖表面不说外观面，所以说我们做这种结构的时候，一定要考虑好缩水问题。
提手，下盖也做了一个缺口，提手刚好放进来，然后套在螺丝柱上，上盖做了一个骨位压住，打上螺丝以后，就是非常牢固的结构了
提手近照
谢谢观看
一款外观非常精致的蓝牙小音箱，
我们从正面看，可以看到顶部是一个网布，中间一个电镀装饰件，下面一个塑胶壳，4个按键，加一个软胶提手。
音箱的底部，是输入口。一个DC 5V 一个TF卡，一个3.5音频输入。
现在很多小音箱，输入口都做在底部，不过这样的结构有一个很大的弊端，就是充电或者音频输入的时候，音箱不能平放。就是说，在充电的时候和音频输入的时候，同时放音乐，音箱本身是放不平稳的。

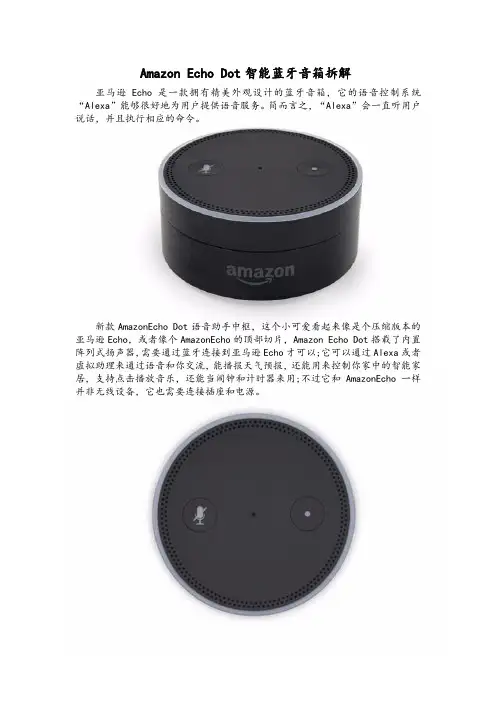

Amazon Echo Dot智能蓝牙音箱拆解(20170323)

Amazon Echo Dot智能蓝牙音箱拆解亚马逊Echo是一款拥有精美外观设计的蓝牙音箱，它的语音控制系统“Alexa”能够很好地为用户提供语音服务。

简而言之，“Alexa”会一直听用户说话，并且执行相应的命令。

新款AmazonEcho Dot语音助手中枢，这个小可爱看起来像是个压缩版本的亚马逊Echo，或者像个AmazonEcho的顶部切片，Amazon Echo Dot搭载了内置阵列式扬声器，需要通过蓝牙连接到亚马逊Echo才可以;它可以通过Alexa或者虚拟助理来通过语音和你交流，能播报天气预报，还能用来控制你家中的智能家居，支持点击播放音乐，还能当闹钟和计时器来用;不过它和AmazonEcho 一样并非无线设备，它也需要连接插座和电源。

拆解Echo Dot新版的Dot用：德州仪器(Texas Instruments；TI)的媒体处理器DM3725美光(Micron) MT46H64M32LFBQ 256MB (16Meg x 32 x 4Banks) LPDDR SDRAM (挥发性记忆体)三星KLM4G1FEPD 4GB高性能eMMC NAND Flash (非挥发性储存)高通(Qualcomm) Atheros QCA6234应用专用标准处理器所有的“本地”(local)智慧功能是由TI DM3725进行处理,是一款专为STB、TV、显示器、视讯游戏系统等各种多媒体应用而设计的系统单晶片(SoC)。

DM3725是一款以ARM Cortex A8为基础打造的元件，并整合TI的C64x+DSP与3D绘图加速引擎。

Cortex A8是一款成熟且经济型的应用处理器，但又完全足够用于本地执行简单的任务。

Amazon Echo Dot主板整合DSP这颗SoC的关键就在于整合了DSP，甚至可能是GPU。

在一个典型的设计中，存在多个输入感测器(主要是麦克风)。

整个音讯输入首先经DSP高度滤波，使系统快速地理解用户的语音和环境杂讯之间的差异，它甚至能够解读相对于该装置的位置或甚至发话者是谁；它还建立了一种模式，能够经过处理以匹配该模式(通常发送至云端);对于本地智慧，GPU可以用于更简单、但快速且高效的本地模式匹配。

智能音箱拆解分析

智能音箱拆解分析小智智能音箱体验及拆解分析．产品概览小智智能音箱，外形像个飞碟，没有棱角，有白色和黑色2 种颜色。

京东售价399 元。

产品名字叫智能音箱，具有WIFI 连接，语音识别，智能家居控制功能。

其新意在于基于语音识别，把它做成智能家居的入口，控制各种智能家居硬件。

产品规格：3W的功率有点小，而且还是单声道．产品拆解分析主板RK30664H ∣PT4110 LED 顾FT282OP —G 类功敏・3W★ _ ・MC W∙ < (Cul)I∏ HI MCl t∙ιu∣⅜s∙MOC)(Il 如PwZ产品以RK3066平板方案设计，加上语音外围原理框架图： 5V4A ．电产品成池本分析成本电估算如池下：4GBRK3066RK3066 小智智能音箱A B 9O预估贴片序号项目规格外围充电器 5V 4A音频线 3.5mm 莲花结构件外壳上壳，下壳，喷油配重铁铁，环形锂电池 3.7v ，2800mA ，h 聚合数量1.6GH 11 z镜L喇音MIC 镜4欧姆，3W 音腔主板PCB 板核心板 C D P R U A双M个麦克风+胶套个 16Mbit*8*4=1GB DD 个个1 1 套个块块个 1 1 2 WIF I10 2 18.2单价20单位个个 2 18.2 3 2.5 3 3 2 音 2.53频面板PCB 工 FLASHPMU 晶体晶体远场语音处理器 SPI flash WIFI 模组晶体 CODEC晶体音频功放背光驱动电源DC 座耳机座连接器二极管ZIF 连接器开机开关复位按键阻容杂散器件 PCB 触摸IC ZIF 连接器 FPC排线 LED 4层板RK30662 H27UBG8T2BTR_F26 TPS659102 32K,3215 24M,3225科胜CX20921R 语 332 G (P b C (4音)处LC 25Q32FVSIG 32Mbit ，WINBOND FM FOR CX20921,3225RK903(WIFI+BT+ ALC5631,REALTEK,FOR WIFI 模组 ,3225 音频功放 ,FT2820P ，上海方泰 PT41103) 2Mbit4PIN二极管14PIN2层板单点触摸 IC 14PIN14PIN 侧发光1 1 1 1 1 1 12 1 1 2 1 1 1 1个个个个个个个个1 3 1 1 16 645 5 25 6.82 15.5 4.5 0.3 0.3 15 1 12 0.3 2.5 0.3 1.5 0.5 0.5 0.5 0.3 0.5 1 1.5 0.5 52 1 0.5 2 0.15功0.135放12 0.3 2.5 0.3 1.5 1 0.5 0.5 0.9 1 1 1.5 0.5 5205.030.5 2.4RMB 含税2G71.52.85类 4.5贴片加工费个7.0 RMB 含税组装5RMB 含税汇总216.98 RMB 含税四．总结1.可以语音识别是产品的最大亮点，使用语音控制产品，但是需要触摸按键才可以输入，使用不便，语音控制也不便，如果有个触摸屏，交互体验会更好。

小米小钢炮蓝牙音箱2拆解

⼩⽶⼩钢炮蓝⽛⾳箱2拆解不得不说，⼩⽶⼩钢炮蓝⽛⾳箱2还是颜值很⾼的。

修长的⾝材，两端式设计，特别是顶部和机⾝浑然⼀体的⼤旋钮，⼿感不是⼀般的好。

专业 TYMPHANY 喇叭低⾳饱满，⾼⾳清亮,好⾳质来⾃好喇叭。

极简设计，通过顶部旋钮可以完成开机，关机，蓝⽛连接，⾳量调节，播放，暂停，接听挂断电话等操作。

当然只有⼀个按钮所以没有了上⼀曲下⼀曲的操作。

▲朴素的包装▲底部参数▲打开盖⼦，静静的躺在⾥⾯▲说明书▲盒⼦⾥两个泡沫凹槽和⾳箱完全吻合▲盒⼦和⾳箱刚好⼀样⼤，盒⼦盖顶部有⼀层泡沫起到保护作⽤▲盒⼦的点点设计▲橡胶圈有两个作⽤：1⽅便取出，2保护上⾯⼀段⼤旋钮不转动▲橡胶圈特写▲ if设计奖iF 设计奖，简称“iF”，创⽴于1953年，[1] 该奖是由德国历史最悠久的⼯业设计机构--汉诺威⼯业设计论坛(iF Industrie Forum Design)每年定期举办的。

德国IF国际设计论坛每年评选iF设计奖，它以“独⽴、严谨、可靠”的评奖理念闻名于世，旨在提升⼤众对于设计的认知，其最具分量的⾦奖素有“产品设计界的奥斯卡奖”之称。

[2] 奔驰、宝马、IBM、LG、三星、索尼、华硕等国际巨头齐聚iF，并展⽰最新的设计产品。

▲橡胶圈是为了⽅便取出▲⾝材不错吧▲顶部是布艺机构，周围有⼀圈CNC切割⼯艺▲顶部是⼀个⼤⼤的⾳箱旋钮，顺时针旋转增加⾳量，逆时针减⼩⾳量。

同时可以按下，⽤于开机，关机，接听电话，蓝⽛重置等操作▲底部是USB充电接⼝▲另⼀⾯是指⽰灯▲⾳箱底部是整块的防滑垫，同时起到减震作⽤▲单⼿握持⼿感很好▲底部防滑垫拆下，看到螺丝孔▲防滑垫没有⽤双⾯胶，做⼯还是不错的，同时有3个⼤⼩不⼀样的突起，可以防⽌粘回去错位▲底部3个螺丝，有⼀个电感太⾼，底壳开了个洞。

▲拆下3个螺丝▲螺丝是平头的，总感觉⽐尖头的要⾼端⼀点▲半圆电路板▲蓝⽛芯⽚上有个⼆维码，你们可以扫⼀下▲ CSR8615蓝⽛芯⽚▲电池上有温度传感器▲电池1200mAh，可以连续播放7个⼩时▲指⽰灯导光⽚▲电路板背⾯，签字笔写的2是2代的意思吗▲喇叭⾳频线和旋钮排线▲旋钮⽤3颗螺丝固定，⾮常深▲喇叭型号T02-2D01C9301，来⾃丹麦专业喇叭品牌供应商 TYMPHANY (迪芬尼)▲喇叭正⾯特写▲防尘罩和旋钮总成，旋钮没有螺丝，不容易拆开▲装好放⾳乐试下，没有拆坏。

音箱拆解图（各类音箱拆解总结）

音箱拆解图（各类音箱拆解总结）从侧边撬开360AI音箱的钢网罩，侧边加了一层软泡棉，用来填补缝隙，使网罩与音箱主体更加紧密连接。

去掉钢网罩后可看到音腔通过8颗螺丝固定在音箱的壳体，音腔顶盖和壳体之间通过胶棉粘合，组成整个音腔，我们从旁边可以慢慢撬开。

取出音腔顶盖后，可看到音腔顶盖由1个喇叭+2个被动振膜组成，喇叭与主板之间通过2Pin的排线连接，排线上包裹有软绵，防止排线因振动而发出噪声。

从音腔顶盖的背面可以看到喇叭的参数为4欧10W，这和360AI 音箱宣传的10W喇叭是一致的，喇叭通过4个螺丝固定，旁边的2个被动振膜则是通过胶水粘合。

取出音腔顶盖后的音箱壳体，因为作为壳体的同时要兼顾音腔的作用，所以整体空间严格封闭。

背部是电源接口与功放板，顶部位置则是主控板所在，可以看到，电源接口板与主控板之间通过FPC排线连接，排线上也包裹有防震软棉，防止因震动而发出噪声。

电源接口板上有DC电源座子和Micro USB座，电源座子旁边有肖特基二极管，型号为SS24，最大正向电流2A，串联在电路中起到防反接作用，Micro USB座子是预留拓展用，目前在360AI音箱上没有用到。

从板上可以看到，功放方案采用的是TI 的TAS5805MA，这是一颗高效立体声闭环D类放大器芯片，最大功率支持23 W，支持多频带高级DRC和AGL。

旁边有两颗直插绿高频电容起到滤波作用。

我们从音箱的顶部撬开硅胶按键板，底下有3个螺丝固定，按键采用的是贴片轻触按键，这种按键的优点是寿命比较长，家用电器应用的比较多，缺点是，手感偏硬，按键声音略大。

撬开顶盖后，取出主板，可看到主板上固定有散热片，FPC排线与主板连接，排线的固定采用白色固体胶，用来封住排线口，防止音腔漏音。

从侧面可以看到，散热片同时还起到顶住麦克风屏蔽塞的作用，屏蔽塞的作用是使麦克风隔绝除了从通音孔过来的以外的声音，增强了麦克风的抗噪声能力。

取开散热器后，可以看到主板与麦克风板之间也是通过FPC排线进行连接的。

小米蓝牙音箱拆机分析

小米蓝牙音箱拆机分析音箱整体分为3个部分：旋钮、软件套、音箱主体，其中，旋钮可以按压或旋转，顶部为出音区域；软胶套的作用为，套住旋钮下缘，防止旋钮误触碰；音箱主体正面有音量+/-丝印，指示灯，背面有micro usb充电接口。

音箱外形尺寸为：60mm*60mm*93.3mm。

旋钮可以按压和旋转，具体功能看下图：下面开始拆解：1.首先从外形上看，并没有外露的螺丝，这应该算是消费类电子产品的一个特点的，对于这种放在桌面使用的轻巧型电子产品，底部一般都需设计防滑垫，如图，防滑垫材质一般为TPU等耐磨的软胶，上面的丝印就不做过多介绍了。

2.按正常的结构设计逻辑，螺丝一般会藏在防滑垫下面，防滑垫一般使用双面胶固定或者在防滑垫背面背胶，背胶区域离外形至少有0.1距离，防止从外观上看到胶，如图。

3.如防滑垫有方向要求，为了一次性安装到位（由于使用胶粘，粘上去不好撕下来），需做防呆结构，如图。

4.撕掉防滑垫后，看见一块底盖，通过3颗螺丝固定，除了螺丝和防呆孔，还有3处结构，分别是进胶点（细水口），麦克风孔，内部元器件避空孔(有一个电感太高，顶到底盖)，这里的麦克风作用是，当有人打电话进来时，可以通过音箱回应而不必通过手机，但是由于麦克风的位置以及拾音方向的影响，效果并不是很好，如需要效果好，可参考智能音箱的麦克风阵列设计。

5.拆掉底盖的螺丝，底盖并不能轻松拿下来，应该还有卡扣辅助固定，拆开后发现在螺丝位置之间分别设计了3个卡扣，扣合量在0.4-0.5左右。

6.PCB板采用3个定位柱定位，采用4个卡扣进行预固定，最后通过底盖压住打螺丝进行最终紧固。

7.导光柱由底盖上对于卡槽压住固定，PFC插座泡棉用来压住PFC 插座，防止PFC排线松脱，麦克风泡棉用来密封麦克风前腔。

8.指示灯导光柱光线传导原理图，更多导光结构请看如下文章：产品灯效设计：导光结构篇。

9.继续往下拆解，此两处排线都是从喇叭音腔内部穿过，为了防止漏气，需在排线孔处打上密封胶。

新款蓝牙音箱拆卸方法

新款蓝牙音箱拆卸方法1. 引言随着科技的不断发展，蓝牙音箱已成为人们日常生活中不可或缺的音频设备。

不过，有时候我们可能需要拆卸蓝牙音箱以进行清洁、修理或更换部件。

本文将介绍一种简单而有效的新款蓝牙音箱拆卸方法，帮助你轻松地完成这一任务。

2. 准备工作在开始拆卸前，你需要做一些准备工作，确保安全和有效的拆卸过程。

以下是准备工作清单：- 安全手套：保护你的手部免受可能的划伤或触电。

- 适当的工具：包括螺丝刀、扁嘴钳等。

- 工作区域：选择一个宽敞而清洁的工作区域，并确保光线充足。

3. 拆卸步骤接下来，我们将分步骤介绍新款蓝牙音箱的拆卸过程。

步骤1：关机与断开电源在开始任何拆卸工作之前，重要的是将蓝牙音箱关机，并断开电源。

这样可以确保安全，并避免遭受电击的风险。

步骤2：查找固定螺丝大多数蓝牙音箱都有几个固定螺丝将外壳牢牢固定在一起。

使用螺丝刀或其他适当的工具，找到并解开所有固定螺丝。

这些螺丝通常位于音箱的底部或背面。

步骤3：拆卸音箱外壳一旦螺丝都被解开，你可以小心地取下音箱的外壳。

要小心慢慢地分离外壳，避免使用过多的力量并确保不损坏任何内部部件。

步骤4：查找连接线在拆卸音箱外壳后，你将能够看到内部的电子部件。

查找与扬声器、电池等组件连接的电线或连接器。

步骤5：断开连接对于每个连接线或连接器，小心地用手或扁嘴钳轻轻地断开它们。

确保在拆卸任何连接元件之前记下它们的位置或标记，以便在重新装配时不会出现困惑。

步骤6：拆卸特定部件如果你需要更换或修理特定的部件，例如扬声器或电池，可以根据具体的需要进一步拆卸蓝牙音箱。

根据音箱型号和设计的不同，拆卸特定部件的步骤可能会有所不同。

确保仔细阅读或参考音箱的拆卸指南。

步骤7：清洁和维护在拆卸蓝牙音箱期间，你可以趁机清洁和维护内部部件。

使用吹风机或气压罐轻轻地清除灰尘和杂物，并检查部件是否有损坏或需要更换的迹象。

4. 结论通过本文所介绍的新款蓝牙音箱拆卸方法，你应该能够在需要的时候轻松地拆卸蓝牙音箱。

199元小米新品小米小盒子拆解

199元⼩⽶新品⼩⽶⼩盒⼦拆解昨⽇与⼩⽶Note同台亮相的还有⼩⽶盒⼦mini版OTT机顶盒，雷军称它为⼩⽶⼩盒⼦，别看它个头与普通插座⼀般，但功能上表现抢眼，搭载MT8685四核芯⽚/1GB内存，⽀持在线影⽚观看、APP商店。

今天带来⼩⽶⼩盒⼦暴⼒拆解图⽚，看看这个⼩魔盒究竟由什么组成。

从官⽅的数据来看，这款盒⼦使⽤了MTK的MT8685四核芯⽚，盒⼦的功能进⾏了最⼤幅度的精简，只有⼀个HDMI接⼝可以外接电视。

以下为官⽅数据罗列：处理器:MTK MT8685 Cortex-A7,四核1.3GHzGPU:Mali-450, 4+2核，416MHz内存:1GB DDR3⽤户内存：4GB eMMC尺⼨：46.8×46.8×38mm重量：73克售价：199元硬件拆解：⼩⽶⼩盒⼦有两个配件，⼀个是蓝⽛遥控器，另⼀个是1.5⽶长的HDMI线。

盒⼦外部没有使⽤螺丝，外壳使⽤了超声波塑焊成型，因此在拆解时⽐较困难。

在拆解完成后，对外壳也造成了破坏，很难复原。

低压部分没有使⽤常见的物理开槽⽅式隔离，⽽是通过增⼤元件隔离距离的⽅式以符合相关电⽓规范。

主板通过导热较胶与外壳的铝散热⽚结合达到散热的⽬的。

外壳侧⾯有WIFI与蓝⽛⼀体化双频天线。

(蓝⽛与WIFI⼀体天线)(主板背⾯)(主板正⾯)主板信号处理部分都有屏蔽罩覆盖。

打开主板背⾯的屏蔽罩后，露出主处理芯⽚MT8685，以及南亚DDR3内存。

DDR3内存为512MB，两颗组成1GB。

(MTK MT8685处理芯⽚)(南亚DDR3内存)信号处理单元旁边是天线触点，⽤于与外壳的天线连接。

因蓝⽛与2.4G WiFi信号处于同⼀频段，因此可以共⽤同⼀个天线。

去掉信号单元的屏蔽罩，露出MTK的MT6225N多功能芯⽚。

这个芯⽚集成了蓝⽛、WiFi等功能。

去掉主板正⾯的屏蔽罩后，露出的芯⽚为SKhynix的4GB eMMC闪存。

这颗闪存内存储了系统程序及应⽤软件，占⽤了⼤约2.2GB左右的空间。

TEACTC-220BT蓝牙音箱拆解

TEACTC-220BT蓝牙音箱拆解用较细的螺丝刀撬开网罩，注意要两侧逐渐撬开！网罩解除后会看到下面还有一层海绵，海绵上有两个孔，对应前面板上的两个孔，这是什么的？有人可能会认为是mic，最不济是一个mic一个指示灯……其实这两个孔都是指示灯，一个红色的表示充电，一个蓝色的是工作状态……来看看拆下网罩之后前面板的样子，看到上面两个小孔了吧，小孔下面中间那块开始我以为是什么扬声器，后来才知道这应该是个倒相装置！不知道我这么说对不对！ok。

8个螺丝解除，再撬开用背胶海绵密封的前面板，就看到内部结构了。

说实话，做工真的很中国特色。

按键板居然是用海绵胶固定的，同时开关模块与按键帽的结合也很牵强，所以我也没再往下拆。

来看看扬声器，4欧3w淘宝上搜了下3～8块一个大约。

这个是倒相装置的特写。

可以看到纯粹是物理存在，没有任何电气结构！看到热熔胶了吧！多有中国特色的玩意啊！电路板全图。

看芯片觉得不是很新哇～可以看到上面固定按键板的黑色海绵。

这部分芯片，没怎么查型号！通过白色条码贴纸下面的半露的logo和csr字样，判断这个应该是csr的蓝牙方案。

这个图片可以更清楚看到蓝牙天线（那个黑色的小线）以及蓝牙核心板是怎么焊接到基板上的！通过这个基本可以判断，最起码蓝牙核心板不是啥新货！ns4150的功放芯片，查到的数据是“3W单声道D类音频功率放大器概述NS4150是一款超低EMI、无需滤波器3W单声道D类音频功率放大器”，淘宝价格四毛5到6毛5一个这个是排线座，据我分析是连接上方的按键板的。

这个应该是接口接线座，主要是为tc220bt提供了microusb充电接口和line in接口！这个是功放电路部分，以及下方的扬声器接口电池接线座电池！有看到了无处不在的黑色背胶海绵最后再来一张无处不在的热熔胶吧！拆解结束！其实这也不算完整拆解，应为其实就是拆了2个面板拧了8个螺丝。

并没有拆倒可拆解的最小零部件级别。

主要原因是我看了其组装的工艺（严重以来黑色背胶海绵）。

DOSS 德仕-M55电竞无线蓝牙音箱拆解教程

DOSS 德仕-M55电竞无线蓝牙音箱拆解教程
1、准备材料：双面胶、剪刀、平口螺丝刀（1——1.2mm)
2、取下后盖、电池，取下中盖上的四颗螺丝。

用平口螺丝刀撬开中盖，取下。

打开排线盖，取出排线。

3、撬开触屏，取下触屏。

注意不要把主板和前盖分离。

4、清洁前盖金属框上残留胶水，并在新屏上贴上双面胶，装好触屏排线，撕掉触屏上双面胶上的保护纸。

5、压紧触屏和前盖，装上中盖，上好四颗螺丝（先对角拧好，最后再拧紧），装好电池。

6、装好后盖，开机就可以了。

蓝牙音箱的外观并无螺钉，如无必要，最好不要拆它。

如果实在需要拆开进行维修，应先用一个钢钩把喇叭网钩出来，就可以看到里面的喇叭，再把喇叭倒出来，接下来就可以用小螺丝刀把全部部件拆下来了。

注意钩出网罩时不要用力过猛，否则网罩会变形。

另外，有的机子在喇叭底下打了胶，拆的时候需要小心操作，别敲坏喇叭的纸盆以及磁钢。

孙小圣音箱wifi版拆机教程

xxx音箱wifi版拆机教程
拆解过程:
当拿到xxx就有种想开瞠破肚的冲动,从xxx的结构上看,xxx采用左右的主结构，上部xxx的脸部面罩和天灵盖将左右分体结构合为一整体,那很有可能它的固定螺丝就在底部的防滑胶垫或面罩的位置。

准备好工具,开始拆解。

首先从xxx底部的防滑胶垫下手, 揭开胶垫,就可以看到中间有
两个十字螺丝。

用螺丝刀先将这两个螺丝拆下,注意这两个螺丝和其
它位置的不同。

下面对xx的面罩下手,这里要注意在翘开面罩时，要选择好位
置 ,不然会对外观造成影响。

我是先从天灵盖与布置的中间接合位置下手的。

但最后还是先取天灵盖吧,沿着面罩两边橇一下,就可以取下小圣的天灵盖了。

xxx的天灵盖取下后,可以看到内部的按键模块。

中间键和两边
音量键的感应方式不同,中间采有点像线路板测试架里用的针,两边
音量键为金属膜。

将天灵盖取下后,面罩就更好拆了。

同样采用螺丝刀延着面罩边
缘橇开面罩。

xxx的面罩里面采用的也是工程塑料成型，再开了放音孔后,将
其包裏。

面罩的形态作的有板有眼,很是生动。

对于xxx的外观设计
方面,幻想应该下足了功夫。

蓝牙音响拆解若琪月石(二类资料)

1、撕开橡胶内裤，打开菊花上面的三颗螺丝，下半部分就拆出来了。

2、中间的金属圈是固定上下结构用的，下半部分主要是多个扬声器，功放是ti的功放，上半部分则是主控和麦克风阵列，最开始所有的主要芯片都用屏蔽罩屏蔽起来了，出于好奇，使用老虎钳暴力拆了，所幸还能运行。

3、拔掉了多个螺丝，把上面的壳子拆下来了。

依稀可以看到被我弄掉的屏蔽网。

内存是三星的，查询是24G小b，应该是3GB，主控则是xmos的16核处理器，感兴趣的同学百度一下xmos，与树莓派pk pk。

4、拆麦克风阵列，同样是螺丝，卸下来就可以。

泡沫下面泛着金光的就是麦克风，属于硅麦克风，感兴趣的同学阔以看看楼氏电子的mens麦克风产品，比较类似。
