集料筛分试验操作规程

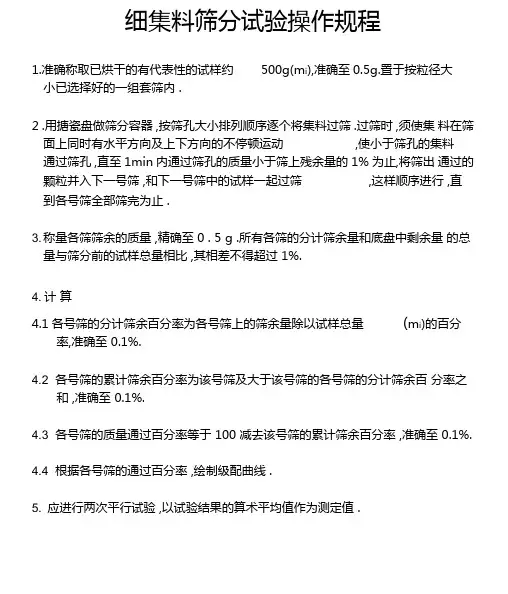

细集料筛分试验操作规程
细集料筛分试验操作规程
1.准确称取已烘干的有代表性的试样约500g(m i),准确至0.5g.置于按粒径大
小已选择好的一组套筛内 .
2 .用搪瓷盘做筛分容器 ,按筛孔大小排列顺序逐个将集料过筛 .过筛时 ,须使集料在筛面上同时有水平方向及上下方向的不停顿运动,使小于筛孔的集料
通过筛孔 ,直至 1min 内通过筛孔的质量小于筛上残余量的 1% 为止,将筛出通过的颗粒并入下一号筛 ,和下一号筛中的试样一起过筛,这样顺序进行 ,直到各号筛全部筛完为止 .
3. 称量各筛筛余的质量 ,精确至 0 . 5 g .所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量相比 ,其相差不得超过 1%.
4. 计算
4.1各号筛的分计筛余百分率为各号筛上的筛余量除以试样总量(m i)的百分
率,准确至 0.1%.
4.2 各号筛的累计筛余百分率为该号筛及大于该号筛的各号筛的分计筛余百分率之
和 ,准确至 0.1%.
4.3 各号筛的质量通过百分率等于 100 减去该号筛的累计筛余百分率 ,准确至 0.1%.
4.4 根据各号筛的通过百分率 ,绘制级配曲线 .
5. 应进行两次平行试验 ,以试验结果的算术平均值作为测定值 .。

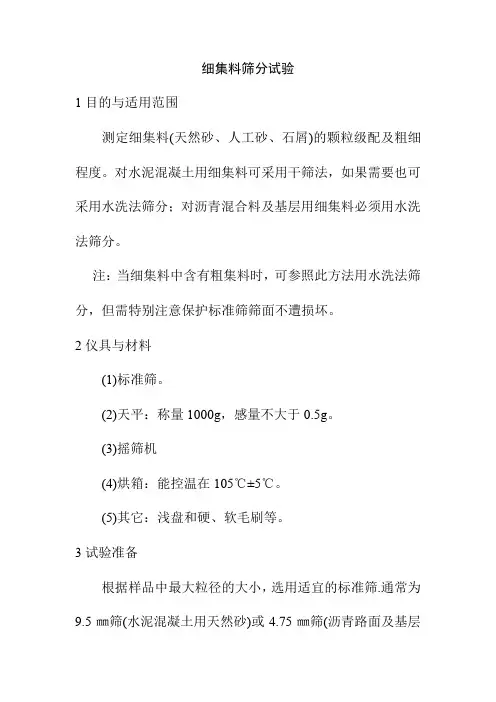

细集料筛分试验
细集料筛分试验1目的与适用范围测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。
对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。
注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。
2仪具与材料(1)标准筛。
(2)天平：称量1000g，感量不大于0.5g。
(3)摇筛机(4)烘箱：能控温在105℃±5℃。
(5)其它：浅盘和硬、软毛刷等。
3试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。
注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。
4试验步骤4.1干筛法试验步骤4.1.1准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。
注：①试样如为特细砂时，试样质量可减少到100g。
②如试样含泥量超过5％，不宜采用干筛法。
③无摇筛机时，可直接用手筛。
4.1.2称量各筛筛余试样的质量，精确至0.5g。
所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。
4.2水洗法试验步骤4.2.1准确称取烘干试样约500g(m1)，准确至0.5g。
4.2.2将试样置一洁净容器中，加入足够数量的洁净水，将集料全部淹没。
筛分试验
粗集料及集料混合料的筛分试验(T 0302-2005)一、目的与适用范围1、测定粗集料(碎石、砾石、矿渣等)的颗粒组成对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。
2、本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和料的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等。
二、仪具与材料1、试验筛：根据需要选用规定的标准筛。
2、摇筛机。
3、天平或台秤：感量不大于试样质量的0.1％。
4、其它：盘子、铲子、毛刷等。
三、试验准备按规定将来料用分料器或四分法缩分至下表1要求的试样所需量，风干后备用。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
筛分用的试样质量表1公称最大粒径(mm)756337.531.526.519169.5 4.75试样质量不小于(kg)10854 2.52110.5四、水泥混凝土用粗集料干筛法试验步骤1、取试样一份置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m0)，准确至0.1％。
2、用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。
人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至1min内通过筛孔的质量小于筛上残余量的0.1％为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。
将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。
应确认1min内通过筛孔的质量确实小于筛上残余量的0.1％。
注：由于0.075㎜筛干筛几乎小能把沾在粗集料表面的小于0.075㎜部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075㎜通过率的意义不大，所以也可以不筛，且把通过0.15㎜筛的筛下部分全部作为0.075㎜的分计筛余，将粗集料的O.075㎜通过率假设为0。
试验三细集料的筛分试验
试验三细集料的筛分试验（T0327—2005）一、试验目的检测细集料的颗粒级配及粗细程度，评价其在混凝土或其他混合料中的适用性。
二、仪表设备1、标准筛：9.5﹑4.75、2.36、1.18、0.6、0.3、0.15、0.075mm 各一；2、天平 称量：1000g ，感量不大于0.5g3、浅盘和硬软毛刷等 三、干筛法与水洗法1、干筛法： 水泥混凝土用 ；2、水洗法： 1）当含泥量〉5%时； 2）用于基层材料和沥青混合料时。
四、试验步骤1、先将套筛从大到小组装好，4.75mm 筛子放在最上面（水泥砼用9.5mm 筛除超粒径材料）；2、称取风干的砂500g ，准确至0.5g ， 置于套筛的最上一只；摇筛10min 。
然后取出套筛，按筛孔大小顺序从最大的筛号开始，在清洁的浅盘上逐个手筛，直至每分钟的筛出量不超过剩余量的0.1%时为止；3、将筛出通过的颗粒并入下一号筛，和下一号筛一起过筛，依次顺序进行，直至全部筛完为止。
4、称量各筛筛余量，精确至0.5g 。
5、所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1%。
五、计算1、分计筛余百分率（%）各号筛上的筛余量除以试样总量的百分率，准确至0.1%。
100%ii m a m=⨯ 式中： i m —某号筛上的筛余量（g ）；m —试样总量（g ）.2、累计筛余百分率（%）各号筛累计筛余百分率为该号筛及大于该号筛的分计筛余百分率之和，准确至0.1%。
12i i A a a a =+++式中：i a —某号筛的分计筛余百分率（%）； 3、质量通过百分率（%）各号筛的质量通过百分率等于100减去该号筛累计筛余百分率，准确至0.1%。
100i i p A =-式中： i p —某号筛的质量通过百分率（%）； i A —某号筛的累计筛余百分率（%）。
4、根据各筛的累计筛余百分率或通过百分率绘制级配曲线。
5、细度模数（天然砂）0.150.30.6 1.18 2.36 4.754.75()5100x A A A A A A M A ++++-=-式中：x M —细度模数；0.150.3 4.75,A A A —分别为0.15mm,0.3mm…4.75mm 各筛上的累计筛余百分率（%）.6、进行两次平行试验，以两次结果的算术平均值作为测定值。
细集料筛分试验(1)
计筛余百分率筛余质量除以式样总量M1的百分率，精确至1%。
对于沥青路面细集料而言，0.15MM以下局部即为0.075MM的分计筛余，由上面水洗法试验步骤中〔7〕测得的M1和M2之差即为小于0.075MM的筛底局部。
〔2〕计算累计筛余百分率
计算累计筛余百分率为该计筛余百分率之和，准确到0.1%。
〔3〕计算质量通过百分率
累计筛余百分率，精确到0.1%。
〔4〕根据各筛的累计筛余百分率或通过百分率，绘制级配曲线图
〔5〕天然沙的细度模数应进行俩次平行试验，以试验结果的算术平均值作为测定值。
如果俩次的细度模数之差大于0.2，应从新进行试验，准确至0.1%。

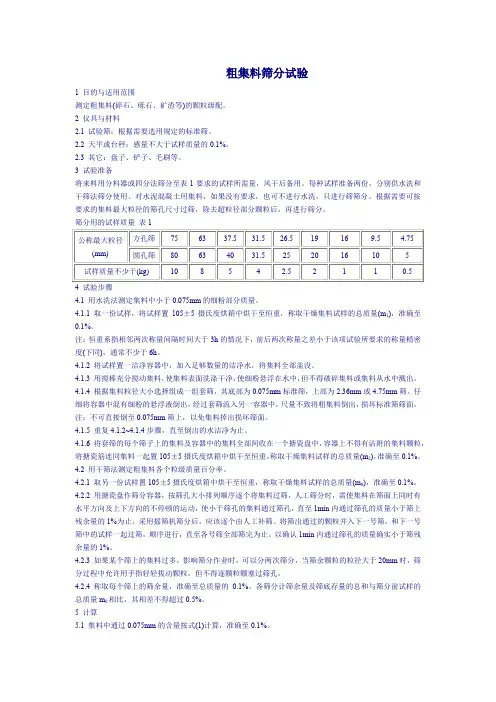

粗集料筛分试验
粗集料筛分试验1 目的与适用范围测定粗集料(碎石、砾石、矿渣等)的颗粒级配。
2 仪具与材料2.1 试验筛：根据需要选用规定的标准筛。
2.2 天平或台秤：感量不大于试样质量的0.1%。
2.3 其它：盘子、铲子、毛刷等。
3 试验准备将来料用分料器或四分法筛分至表1要求的试样所需量，风干后备用。
每种试样准备两份，分别供水洗和干筛法筛分使用。
对水泥混凝土用集料，如果没有要求，也可不进行水洗，只进行筛筛分。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
筛分用的试样质量表14 试验步骤4.1 用水洗法测定集料中小于0.075mm的细粉部分质量。
4.1.1 取一份试样，将试样置105±5摄氏度烘箱中烘干至恒重，称取干燥集料试样的总质量(m1)，准确至0.1%。
注：恒重系指相邻两次称量间隔时间大于3h的情况下，前后两次称量之差小于该项试验所要求的称量精密度(下同)，通常不少于6h。
4.1.2 将试样置一洁净容器中，加入足够数量的洁净水，将集料全部盖没。
4.1.3 用搅棒充分搅动集料，使集料表面洗涤干净，使细粉悬浮在水中，但不得破碎集料或集料从水中溅出。
4.1.4 根据集料粒径大小选择组成一组套筛，其底部为0.075mm标准筛，上部为2.36mm或4.75mm筛。
仔细将容器中混有细粉的悬浮液倒出，经过套筛流入另一容器中，尺量不致将粗集料倒出，损坏标准筛筛面。
注：不可直接倒至0.075mm筛上，以免集料掉出损坏筛面。
4.1.5 重复4.1.2~4.1.4步骤，直至倒出的水洁净为止。
4.1.6 将套筛的每个筛子上的集料及容器中的集料全部间收在一个搪瓷盘中，容器上不得有沾附的集料颗粒，将搪瓷筋连同集料一起置105±5摄氏度烘箱中烘干至恒重，称取干燥集料试样的总质量(m2)，准确至0.1%。
4.2 用干筛法测定粗集料各个粒级质量百分率。
4.2.1 取另一份试样置105±5摄氏度烘箱中烘干至恒重，称取干燥集料试样的总质量(m0)，准确至0.1%。
第五部分 集料的各种试验项目
105+5）中烘干冷却备用。
：1）准确称量烘干试样500g（m1精确0.5g），置于套筛10min。
然后取出套筛，再按筛孔大1%时为止，逐个分筛。
2）称量每个筛余试样的质量。
要求称量精确至0.5g，1%。
沥青路面用细集料（天然砂、人工砂、石屑）确称取烘干试样约500g.将试样置于洁净容器中，加足够数量的洁净水，将集将容器中悬浮液倒入用1.18mm筛及0.075mm的套筛将全部集料用水冲入搪瓷盘中，放入烘箱烘干称重。
将干料置于套筛上后，置于摇筛机上，摇筛约10min,并称取每层筛余量。
（精确0.5g 筛前和筛后相差1%）。
计算：分计筛余率、累计筛余率、质量通过率；精确绘制级配曲线；(水泥砼用砂)计算细度模数+A0.315+A0.63+A1.25+A2.5)-5A5 /100-5A50.16(沥青路面用砂)计算细度模数+A0.3+A0.6+A1.2+A2.36+A4.75)/1000.16要求平行做两次，两次差值不应大于0.2，否则重做二、细集料含泥量试验（T 0333-2000筛洗法）：测定细集料中粒径小于0.075mm的尘屑、：天平、烘箱、方孔筛0.075mm1.25mm(或四分法取样，烘干、冷却称取约400g的试样两份。
将试样置于筒中，加入洁净的水，使水面高出砂面约，浸泡24h，然后用手淘洗，将悬浮液滤去0.075mm的再次加水于筒中，直至筒内水洁净为止。
筒中干净的砂装入浅盘，放入烘箱烘干、冷却称重M。
计算： Q=(400-M)/400 x100 精确0.1%要求平行做两次，取两次平均值，两次差值不应大于三、细集料泥块含量试验（T0335-1994）测定水泥砼用砂中颗粒大于1.25mm的泥：天平、烘箱、方孔筛0.63mm（或0.6mm）（或1.18mm）取2500g试样四分法，置于烘箱烘干、冷却，用筛筛分，取筛上的砂约400g分两份。
取一份200g置于容器中，并注入洁净的水，使水面高200mm，拌匀、浸泡24h，然后用手在水中捻碎泥块，（0.6mm）筛洗，直至水洁净为止。
粗集料及集料混合料的筛分试验作业指导书
粗集料及集料混合料的筛分试验作业指导书1.依据标准：《公路集料试验规程》JTG E42-2005 ；2.试验目的及适用范围：2.1测定粗集料（碎石、砾石、矿渣等）的颗粒组成。
对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。
2.2本方法也适用于同时含有粗集料细集料矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经抽提后的矿料等。
3.试验环境：进入试验室内先检查温湿度仪，并在记录中注明试验时室内的温湿度。
4.试验准备：4.1试验仪器4.2试件制备、按规定将来料用分料器或四分法缩分至表T0302-1要求的试样所需量，风干后备用。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
5.试验步骤：具体步骤依据标准：《公路集料试验规程JTG E42-2005》T0302-2005进行试验；6.试验结果整理：6.1干筛法筛分结果的计算6.1.1计算各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量m0之差，作为筛分时的损耗，并计算损耗率，若损耗率大于0.3％，应重新进行试验。
m5=m0-(Σm i+m底) (T0302-1)式中：m5——由于筛分造成的损耗（g）；m0——用于干筛的干燥集料总质量（g）；m i——各号筛上的分计筛余（g）；i ——依次为0.075mm、0.15mm……至集料的最大粒径的排序；m底——筛底（0.075mm以下部分）集料总质量（g）。
6.1.2干筛分计筛余百分率干筛后各筛上的分计筛余百分率按式（T0302-2）计算，精确至0.1％。
p‘I＝100m i/（m0-m5）(T0302-2)式中：p‘I——各号筛上的分计筛余百分率（％）；m5——由于筛分造成的损耗（g）；m0——用于干筛的干燥集料总质量（g）；m i——各号筛上的分计筛余（g）；i ——依次为0.075mm、0.15mm……至集料的最大粒径的排序。
细集料筛分试验 - 粗集料及集料混合料的筛分试验
细集料筛分试验一、目的和要求测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。
对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。
注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。
二、实验装置1.标准筛：孔径9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm和0.075mm。
图2-1 标准筛2.天平：称量1000g，感量不大于0.5g。
3.摇筛机图2-2 摇筛机4.烘箱：能控温在105℃±5℃。
5.其它：浅盘和硬、软毛刷等。
三、实验步骤1．试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。
注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。
2．干筛法试验a．准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。
注：①试样如为特细砂时，试样质量可减少到100g 。
②如试样含泥量超过5％，不宜采用干筛法。
③无摇筛机时，可直接用手筛。
b ．称量各筛筛余试样的质量，精确至0.5g 。
所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。
细集料筛分试验
细集料筛分试验1目的与适用范围测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。
对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。
注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。
2仪具与材料(1)标准筛。
(2)天平：称量1000g，感量不大于0.5g。
(3)摇筛机(4)烘箱：能控温在105℃±5℃。
(5)其它：浅盘和硬、软毛刷等。
3试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。
注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。
4试验步骤4.1干筛法试验步骤4.1.1准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。
注：①试样如为特细砂时，试样质量可减少到100g。
②如试样含泥量超过5％，不宜采用干筛法。
③无摇筛机时，可直接用手筛。
4.1.2称量各筛筛余试样的质量，精确至0.5g。
所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。
4.2水洗法试验步骤4.2.1准确称取烘干试样约500g(m1)，准确至0.5g。
4.2.2将试样置一洁净容器中，加入足够数量的洁净水，将集料全部淹没。
细集料筛分试验方法
细集料筛分试验方法（1）试验准备根据样品中最大粒径的大小，选用适宜的标准筛，通常为9.5mm筛(水泥混凝土用天然砂)或4.75mm筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料。
然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份不少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。
注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。
（2）试验步骤2.1干筛法试验步骤2.1.1准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75mm筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1％时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。
注：①试样如为特细砂时，试样质量可减少到l00g。
②如试样含泥量超过5％，不宜采用干筛法。
③无摇筛机时，可直接用手筛。
2.1.2称量各筛筛余试样的质量，精确至0.5g。
所有各筛余量和底盘中剩余量的总量与筛余前的试样总量，相差不得超过后者的1%。
2.2水洗法试验步骤2.2.1准确称取烘干试样约500g(mL)，准确至0.5g。
2.2.2将试样置一洁净容器中，加足够数量的洁净水，将集料全部淹没。
2.2.3用搅棒充分搅动集料，将集料表面洗涤干净，使细粉悬浮在水中，但不得有集料从水中溅出。
2.2.4用1.18mm筛及0.075mm筛组成套筛。
将容器中混有细粉的悬浮液徐徐倒出，经过套筛流入另一容器中，不得将集料倒出。
注：不可直接倒至0.075mm筛上，以免集料掉出损坏筛面。
2.2.5重复4．2．2～4．2．4步骤，直至倒出的水洁净且小于0.075mm的颗粒全部倒出。
3集料的筛分试验
模中，每次均将试样表面整平，用金属棒的半球面端从石 料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面 仔细整平。 4.3将装有试样的试模放到压力机上，同时加压头放入试筒 内石料面上，注意使压头摆平，勿楔挤试模侧壁。 4.4开动压力机，均匀地施加荷载，在10min左右的时间内 达到总荷载400kN，稳压5s，然后卸荷。 4.5将试模从压力机上取下，取出试样。 4.6用2.36㎜标准筛筛分经压碎的全部试样，可分几次筛分 ，均需筛到在1min内无明显的筛出物为止。 4.7称取通过2.36㎜筛孔的全部细料质量(m1)，准确至1g 。
（2）本方法也适用于同时含用粗集料、细集料、矿粉的 集料混合料筛分试验。
试验步骤
用四分法取一份烘干至恒重的试样，试样总质 量（m0）准确至0.1%
干
将试样置于套筛内，按顺序进行筛析
筛
法
直至1min内通过筛孔的质量小于筛上残余量的0.1%
时为止
筛毕，用天平称取筛余物质量
试验步骤
用四分法取一份烘干至恒重的试样，试样总质 量（m0）准确至0.1%。
4、细集料细度模数以下式计算，精确至0.1%。
根据细度模数分细、中、粗砂，再套入细、中、粗砂级配范 围判定级配合格与否。
注意事项
（1）粗集料干筛法筛分时各筛分计筛余量及筛底存量的总和 与筛分前试样的干燥总质量m0相比，相差不得超过m0的 0.5%。 （2）粗集料水筛法筛分时，筛底m底应为0，当筛底m底的值 不是0，应将其并入m0.075中重新计算P0.075；当两次试验结 果P0.075的差值超过1%时，试验应重新进行；当计算的损耗 率大于0.3%时，试验也应重新进行； （3）细集料筛分时各筛分计筛余量及筛底存量的总和与筛分 前试样的干燥总质量m1相比，相差不得超过m1的1%；两次 平行试验，所得的细度模数之差不大于0.2。
细集料筛分试验
1目的与适用范围测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。
对水泥混凝土用细集料可采用干筛法,如果需要也可采用水洗法筛分;对沥青混合料及基层用细集料必须用水洗法筛分。
注:当细集料中含有粗集料时,可参照此方法用水洗法筛分,但需特别注意保护标准筛筛面不遭损坏。
2仪具与材料(1)标准筛。
(2)天平:称量1000g,感量不大于0.5g。
(3)摇筛机。
(4)烘箱:能控温在105℃±5℃。
(5)其它:浅盘和硬、软毛刷等。
3试验准备根据样品中最大粒径的大小,选用适宜的标准筛,通常为9.5mm筛(水泥混凝土用天然砂)或4.75mm筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料。
然后将样品在潮湿状态下充分拌匀,用分料器法或四分法缩分至每份不少于55Og的试样两份,在105℃±5℃的烘箱中烘干至恒重,冷却至室温后备用。
注:恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下,前后两次称量之差小于该项试验所要求的称量精密度,下同。
4试验步骤4.1干筛法试验步骤4.1.1准确称取烘干试样约500 g(m1),准确至0.5g,置于套筛的最上面一只,即4.75mm筛上,将套筛装入摇筛机,摇筛约10min,然后取出套筛,再按筛孔大小顺序,从最大的筛号开始,在清洁的浅盘上逐个进行于筛,直到每分钟的筛出量不超过筛上剩余量的0.1%时为止,将筛出通过的颗粒并入下一号筛,和下一号筛中的试样一起过筛,以此顺序进行至各号筛全部筛完为止。
注:①试样如为特细砂时,试样质量可减少到100 g。
②如试样含泥量超过5%,不宜采用干筛法。
③无摇筛机时,可直接用手筛。
4.1.2称量各筛筛余试样的质量,精确至0.5g。
所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量,相差不得超过后者的1%。
4.2水洗法试验步骤4.2.1准确称取烘干试样约50Og(ml),准确至0.5g。
4.2.2将试样置一洁净容器中,加入足够数量的洁净水,将集料全部淹没。
粗集料及集料混合料的筛分试验方法
4.试验准备：
4.1试验仪器
序号
名称
使用要求
序号
名称
使用要求
1
试验筛
根据需要选用规定的标准筛
3
摇筛机
2
天平或秤
感量不大于试样质量的0.1％
4
其它
盘子、铲子、毛刷等
4.2试件制备、按规定将来料用分料器或四分法缩分至表T0302-1要求的试样所需量，风干后备用。根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
（T0302-3）
（T0302-4）
式中：P0.075—粗集料中小于0.075mm的含量（通过率）（％）；
m0.075—粗集料中水洗得到的小于0.075mm部分的质量（g）；
m3—用于水洗的干燥粗集料总质量（g）；
m4—水洗后的干燥粗集料总质量（g）。
6.2.2计算各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量m4之差，作为筛分时的损耗，并计算损耗率，若损耗率大于0.3％，应重新进行试验。
m底—筛底（0.075mm以下部分）集料总质量（g）。
6.1.2干筛分计筛余百分率
干筛后各筛上的分计筛余百分率按式（T0302-2）计算，精确至0.1％。
(T0302-2)
式中：p‘I—各号筛上的分计筛余百分率（％）；
m5—由于筛分造成的损耗（g）；
m0—用于干筛的干燥集料总质量（g）；
mi—各号筛上的分计筛余（g）；
(T0302-1)
式中：m5—由于筛分造成的损耗（g）；
m3—用于水洗的干燥粗集料总质量（g）；
mi—各号筛上的分计筛余（g）；
细集料的筛分
通过百分率计算
通过百分率（％）
其中：
pi 100 Ai
Ai
—— 累计筛余百分率（％）
细度模数计算
( A0.15 A0.3 A0.6 A1.18 A2.36 ) 5 A4.75 Mx 100 A4.75
其中：
A0.15 、 A0.3
… A4.75
—— 分别为0.15mm、0.3mm、… 4.75mm 各筛上的累计筛余百 分率（％）
Ai ai
pi 100 Ai
( A0.15 A0.3 A0.6 A1.18 A2.36 ) 5 A4.75 Mx 100 A4.75
5、试验记录填写
操作
现在我们去砂石料室做 细集料筛分试验
填写试记录
1、试验表头的填写 2、试验数据的填写
试验过程中应注意的问题
试样地点
砂石料场 K3+850 右侧200米
天然砂 配置混凝土 温度20摄氏度，湿度 50%
试验者
校核者 试验日期 主要仪器 标准筛、天平
试样描述 及用途 试验环境
试验数据填写
试验次数 试样总质量 （g） 1 500 各筛筛余 分计筛余 质量（g） （％） 0 25 35 90 125 125 75 25 0 5 7 18 25 25 15 5 1.82 １．８２ 此砂为中砂 累计筛余 各筛筛余 分计筛余 （％） 质量（g） （％） 0 5 12 30 55 80 95 100 累计筛余 （％） 2 筛孔尺寸 （mm） 4.75 分 2.36 1.18 0.6 0.3 0.15 0.075 底盘 细度模数 细度模数 平均值
以及路面基层用细集料
试验准备
选料
根据样品中最大粒径的大小，选用适宜的标准筛，通过9.5mm 筛（水泥混凝土用天然砂）或4.75mm筛（沥青路面及基层用 天然砂、石屑、机制砂）筛除其中超粒径材料。
粗集料及集料混合料的筛分试验
粗集料及集料混合料的筛分试验(T 0302-2005)一、目的与适用范围1 、测定粗集料(碎石、砾石、矿渣等)的颗粒组成对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。
2 、本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等。
、仪具与材料1、试验筛：根据需要选用规定的标准筛。
2、摇筛机。
3、天平或台秤：感量不大于试样质量的0.1 ％4、其它：盘子、铲子、毛刷等。
三、试验准备按规定将来料用分料器或四分法缩分至下表1 要求的试样所需量，风干后备用。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
四、水泥混凝土用粗集料干筛法试验步骤1、取试样一份置105℃± 5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m0) ，准确至0.1％。
2、用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。
人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至1min 内通过筛孔的质量小于筛上残余量的0.1 ％为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。
将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。
应确认1min 内通过筛孔的质量确实小于筛上残余量的0.1 ％。
注：由于0.075 ㎜筛干筛几乎小能把沾在粗集料表面的小于0.075 ㎜部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075 ㎜通过率的意义不大，所以也可以不筛，且把通过0.15 ㎜筛的筛下部分全部作为0.075 ㎜的分计筛余，将粗集料的O.075 ㎜通过率假设为0。
3、如果某个筛上的集料过多，影响筛分作业时，可以分两次筛分，当筛余颗粒的粒径大于19 ㎜时，筛分过程中允许用手指轻轻拨动颗粒，但不得逐颗筛过筛孔。
水泥混凝土用细集料筛分试验(干筛法)操作规程
水泥混凝土用细集料筛分试验（干筛法）操作规程1.用9.5mm筛筛除其中的超粒径材料。
2.将样品拌匀，缩分至每份不少于550g的试样两份，烘干至恒重。
3.准确称取烘干试样约500g，准确至0.5g，置于套筛的最上面一只（即4.75mm 筛）上。
4.整体摇筛约l0min（手筛或摇筛机筛），然后逐个进行手筛，至每分钟筛出量不超过筛上剩余量的0.1％时为止。
5.称量各筛筛余试样质量，精确至0.5g。
各筛分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。
6.计算分计筛余百分率、累计筛余百分率和质量通过百分率。
7.绘制级配曲线。
8.计算砂的细度模数。
9.应进行两次平行试验，以试验结果的算术平均值作为测定值。
如两次试验所得的细度模数之差大于0.2，应重新进行试验。
水泥混凝土用细集料表观密度试验（容量瓶法）操作规程1.用9.5mm筛筛除其中的超粒径材料。
2.将缩分至650g左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。
3.称取烘干的试样约300g（m0），装入盛有半瓶洁净水的容量瓶中。
4.摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量（m2）。
5.倒出瓶中的水和试样，将瓶的内外表面洁净，再向瓶内注入同样温度的洁净水（温差不超过2℃）至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量（m1）。
5.数据处理细集料的表观相对密度按下式计算：ra=m0 / （m0+ m1- m2）式中：ra ——细集料的表观相对密度，无量纲；m0——试样的烘干质量（g）m1——水及容量瓶总质量，gm2——试样、水及容量瓶总质量，g；水泥混凝土用粗集料针片状颗粒含量试验（规准仪法）操作规程1.将集料在室内风干至表面干燥，缩分至规定的质量，称量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集料筛分试验操作规程
一、取一份试样置105℃土5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m0)，准确至1g。
二、用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛，人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至lmin内通过筛孔的质量小于筛上残余量的1％为止。
采用摇筛机筛分后，应该逐个由人工补筛。
将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。
以确认lmin内通过筛孔的质量确实小于筛上残余量的1％。
三、如果某个筛上的集料过多，影响筛分作业时，可以分两次筛分。
当筛余颗粒的粒径大于20mm时，筛分过程中允许用手指轻轻拨动颗粒，但不得逐颗塞过筛孔。
四、称取每个筛上的筛余量，准确至总质量的0.1％。
各筛分计筛余量及筛底存量的总和与筛分前试样的总质量m0。
相比，其相差不得超过0.5％。
五、数据处理
1.计算分计筛余，精确至0.1%;
2.计算累计筛余，精确至0.1%;
2.根据各筛的累计筛余，评定该试样的颗粒级配。
