(完整word版)组合式过电压保护器的选择
三相组合式过电压保护器说明书
三相组合式复合外套金属氧化物避雷器产品简介西安神电电器有限公司中国·西安目录三相组合式复合外套金属氧化物避雷器1、概述 (1)2、产品型号说明 (1)3、正常使用条件 (2)4、主要技术参数 (2)5、外形结构及安装尺寸 (4)6、接线方式……………………………………………………………………………10带放电记录仪三相组合式复合外套金属氧化物避雷器1、概述 (11)2、产品型号说明 (11)3、主要技术参数 (11)4、外形结构及安装尺寸 (12)12 5、接线方式…………………………………………………………………………极间过电压保护器1、概述 (13)2、主要技术参数 (13)3、接线方式……………………………………………………………………………13预防性检测及用户须知1、预防性检测 (14)2、用户须知 (15)三相组合式复合外套金属氧化物避雷器一、概述三相组合式复合外套金属氧化物避雷器在对相地之间的过电压提供保护的同时，又对相间过电压提供保护。
本产品结构新颖，外形组合灵活多变，有效的利用和缩减了使用空间。
技术性能合理可靠，保护水平满足 GB 11032-2000《交流无间隙金属氧化物避雷器》、JB/T 10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T ××××-××××《交流三相组合式有串联间隙金属氧化物避雷器》(报批稿)、JB/T 9672.2-2005《交流系统用有串联间隙金属氧化物避雷器》和 DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》的标准要求。
并在国家绝缘子避雷器质量监督检验中心通过了全面的型式试验，已广为电力、石化、铁道、煤碳等系统选用。
二、产品型号说明本产品型号编制方法严格按照 JB/T 8459-1996《避雷器产品型号编制方法》中的 4.2.3.1 条“三相组合式金属氧化物避雷器”标准要求编制，具体如下：外形结构(代号)征数字设计序号使用场所结构特征(kA)产品型式：YH—表示复合外套金属氧化物避雷器结构特征：W—表示无间隙C—表示串联间隙使用场所：S—表示配电用R—表示并联补偿电容器用Z—表示电站用D—表示电机用特征数字：○1 表示相-相的特征数字○2 表示相-地的特征数字外形结构：A—表示A 型B—表示B 型 C—表示C 型J—表示带放电记录仪三、正常使用条件a. 适用于户内、外；b. 环境温度-40℃～+40℃；c. 海拔高度不超过2600m；d. 电源频率不小于48Hz，不大于62Hz；e. 长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压（无间隙型）或额定电压（带串联间隙型）；f. 地震烈度8 度及以下地区；g. 最大风速不超过35m/s； h. 重污秽及以下地区。

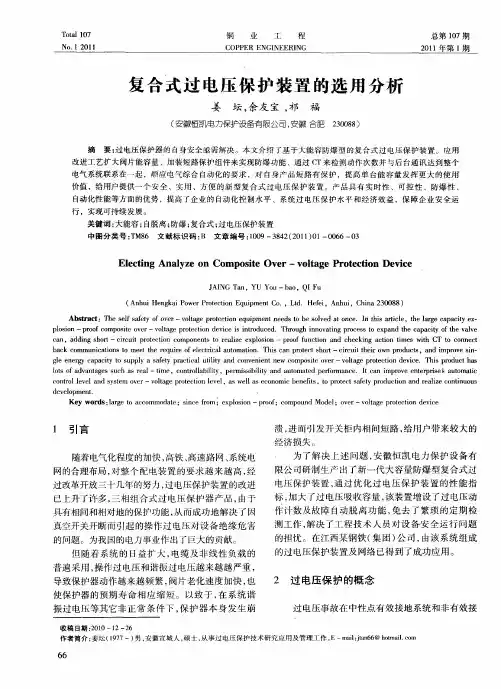

复合式过电压保护装置的选用分析
ｂ ｃ ｏ ａ ｋ ｃ ｍｍｕ ｉａｉｎ ｏ ｍｅ ｔ ｈ ｅ ｕ ｒ ｆｅｅ ｔ ｃ ｌａ ｔｍａ ｉｎ ｈ ｓｃ ｎ ｐ ｏｅ ｔｓ ｏ ｔ ｉ ｕｔｔｅ ｒｏ ｒ ｄ ｃｓ ｎ ｒ ｖ ｉ— ｎ ｃ ｔ ｓｔ ｅ ｅ ｒ ｑ ｉ ｏ ｌｃｒ ａ ｕ ｏ ｔ ．Ｔ ｉ ａ ｒ ｔ ｃ ｈ ｒ —ｃｒ ｉ ｈ ｉ ｗｎ ｐ ｏ ｕ ｔ ，ａ ｄ ｉ ｏ ｅ ｓｎ ｏ ｔ ｅ ｉ ｏ ｃ ｍｐ
摘
要 ： 电 压 保 护 器 的 自身安 全亟 需 解 决 。本 文 介 绍 了基 于 大 能 容 防 爆 型 的 复 合 式 过 电 压 保 护 装 置 。应 用 过
改 进 工 艺 扩 大 阀 片能 容 量 、加 装 短 路 保 护 组 件 来 实 现 防爆 功 能 、通 过 Ｃ Ｔ来 检 测 动 作 次 数并 与后 台 通 讯 达 到 整 个 电 气 系统 联 系在 一 起 ，顺 应 电 气 综 合 自动化 的 要 求 ，对 自身 产 品 短 路 有 保 护 ，提 高 单 台 能 容 量 发 挥 更 大 的 使 用
Ｔ ｔｌ１） ｏａ 【 ７
Ｎｏ． １２０１ １铜 业 工 源自程 总第 １７期 ０
ＣＯＰＰＥＲ ＥＮＧＩ ＮＥＥＲＩ ＮＧ
２１ ０ １年第 １ 期
复 合 式 过 电压 保 护 装 置 的选 用 分 析
姜 坛， 余友 宝 ， 祁 福
２０８） ３０ ８ （ 安徽恒凯 电力保护设备有限公司 ， 安徽 合肥
Ａ ｂ ｔａｃ ：Ｔｈ ｅｆ ｓｆ ｔ ｆｏ ｅ ｓｒ ｔ ｅ ｓ ｌ ａｅｙ ｏ ｖ ｒ— ｖ ｌａ ｅ ｐ ｏｅ ｔｏ ｑ ｉ ｍｅ ｅ ｄ ｏ ｂ ｏｖ ｄ ａ ｎｃ Ｉ ｈ ｓａ ｔｃｅ，ｔ ａ ｇ ａ ａ ｉｙｅ — ｏ ｔｇ ｒ ｔｃｉ ｎ ｅ ｕ ｐ ｎｔｎ ｅ ｓｔ ｅ ｓ ｌｅ ｔｏ ｅ． ｎ ｔｉ ｒｉｌ ｈｅｌ ｒｅ ｃ ｐ ｃｔ ｘ ｐｌｓｏ — ｐ ｏ ｆｃ ｍｐｏ ｉｅ ｏ ｅ ｏ ｉｎ ｒ ｏ ｏ ｓｔ ｖ ｒ—ｖ ｈａ ｅｐｒｔ ｃｉｎ ｄ ｖｃ ｓ ｉｔｏ ｃ ｄ．Ｔｈｒｕｇ ｎｎ ｖ ｔ ｒ ｃ ｓ ｏ ｅ ｐ ｎｄ ｔ ａ ａ ｉｙ ｏ ｈｅｖ ｌ ｏ ｇ ｏｅ ｔｏ ｅ ｉｅ ｉ ｎ ｒｄｕ ｅ ｏ ｈ ｉ ｏ ａｉ ｐ ｏ ｅ ｓｔ ｘ ａ ｈｅｃ ｐ ｃｔ ｆｔ ａｖｅ ｎｇ ｃ ｎ，ａ ｄ ｎ ｈｏ ｔ— ｃｒｕｉ ｐｒｔ ｃｉｎ ｃ ｍｐｏ ｎ ｓ ｏ ｒ ｌｉｅ ｅ ｐｏ ｉｎ — ｐ ｏ ｆ ｆ ｃｉｎ ｎｄ ｃ ｃ ｉｇ ａ ｔｏ ｉ ｅ ｔ ａ ｄ ｉｇｓ ｒ ｉｃ ｔ ｏｅ ｔ ｏ ｏ ｎｅ ｔ ｔ ｅａ ｚ ｘ ｌｓｏ ｒ ｏ ｕｎ ｔｏ ａ ｈｅ ｋｎ ｃｉ ｎ ｔ ｓ ｗｉｈ ＣＴ ｏ ｃ ｎ ｅ ｔ ｍ ｔ ｏ ｎ ｃ
三相组合式过电压保护器
三相组合式过电压保护器（TBP或JPB）一、概述过电压保护器是一种取代传统避雷器的新型过电压保护器，它能可靠地保护电气设备的相-地和相-相之间绝缘免受过电压的损坏，对相-地、相-相同时提供过电压保护。
这是普通氧化锌避雷器所不可相比的。
过电压保护器有以下特点：体积小，重量轻，密封性能好，防潮防爆，耐碰撞，安装灵活，运输无破损。
二、使用条件a) 适用于户内、外；b) 环境温度-40℃~+40℃；c) 海拔高度不超过3000m；d) 电源频率不小于48Hz，不大于62 Hz；e) 长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；f) 地震烈度8度及以下地区；g) 最大风速不超过35m/s；h) 重污秽及以下地区。
三、用途及适用范围过电压保护器广泛适用于35kV以下中性点非有效接地系统中的高压设备，以及冶金、化工、煤炭、轻工等使用大容量高压电动机的场合，是取代常规避雷器的换代产品。
按保护对象和用途主要分以下几大类：1．电站型：主要用于保护发电厂，变电站中交流电气设备免受大气过电压和操作过电压和相间及相对地操作过电压的损坏。
2．并联补偿电容器型：主要用于抑制真空开关或少油开关操作电容器组引起的相间和相对地操作过电压，达到保护电容器组免受损坏。
3．电机型：主要用于保护旋转电机，限制切合真空开关引起的相间和相对地操作过电压，达到保护变压器和防止真空开关相间和相对地闪络的目的。
4．配电型：主要用于保护相应电压等级的开关柜、变压器、箱式变压器电缆出线头等配电设备免受大气过电压和操作过电压以及相间和相对地操作过电压的损坏。
四、主要规格及技术参数TBP-A-7.6F/85(150) 6 7.6 相-相 相-地15 11.2 200 2-2TBP-A-12.7F/85(150) 10 12.7 25 18.6 200 TBP-B-7.6F/85(150) 6 7.6 15.0 11.2 200 发电机、变压器、母线、开关、线路 TBP-B-12.7F/85(150) 10 12.7 25.0 24.4 200TBP-B-42F/200(户内) 35 4288 73 2002-4TBP-B-42F/630W2(户外)35 42 88 732002-7TBP-C-3.8F/85(150) 3 3.8 7.5 7.2 400电容器2-5 TBP-C-7.6F/85(150) 6 7.6 15.0 11.5 400 TBP-C-12.7F/85(150) 10 12.7 26 24 400 TBP-C-42F/200(150) 35 42 88 70 4002-4TBP-O-4.6F 3 4.6 _ 5.7 200 电机中性点2-3TBP-O-7.6F67.6_ 11.8 200表3 三相组合式避雷器注：表3和表4中带“*”的参数表示电机额定电压。
组合式金属氧化物避雷器(过电压保护器)及主要技术参数

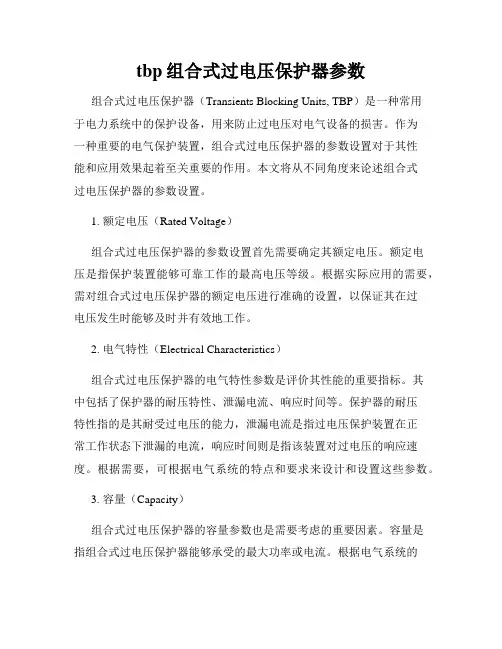

tbp组合式过电压保护器参数
tbp组合式过电压保护器参数组合式过电压保护器（Transients Blocking Units, TBP）是一种常用于电力系统中的保护设备，用来防止过电压对电气设备的损害。
作为一种重要的电气保护装置，组合式过电压保护器的参数设置对于其性能和应用效果起着至关重要的作用。
本文将从不同角度来论述组合式过电压保护器的参数设置。
1. 额定电压（Rated Voltage）组合式过电压保护器的参数设置首先需要确定其额定电压。
额定电压是指保护装置能够可靠工作的最高电压等级。
根据实际应用的需要，需对组合式过电压保护器的额定电压进行准确的设置，以保证其在过电压发生时能够及时并有效地工作。
2. 电气特性（Electrical Characteristics）组合式过电压保护器的电气特性参数是评价其性能的重要指标。
其中包括了保护器的耐压特性、泄漏电流、响应时间等。
保护器的耐压特性指的是其耐受过电压的能力，泄漏电流是指过电压保护装置在正常工作状态下泄漏的电流，响应时间则是指该装置对过电压的响应速度。
根据需要，可根据电气系统的特点和要求来设计和设置这些参数。
3. 容量（Capacity）组合式过电压保护器的容量参数也是需要考虑的重要因素。
容量是指组合式过电压保护器能够承受的最大功率或电流。
根据电气系统的负荷情况和需求，需合理设置组合式过电压保护器的容量参数，以确保其能够稳定可靠地工作。
4. 安装环境（Installation Environment）组合式过电压保护器的参数设置还需要根据安装环境来进行合理调整。
安装环境的特点和要求将直接影响保护装置的使用寿命和性能。
例如，当组合式过电压保护器安装在高温环境中时，需要对其参数进行相应的调整，以确保其能够在高温环境中正常工作。
总结：组合式过电压保护器的参数设置是确保其性能和应用效果的关键所在。
合理的参数设置可以提高保护装置的工作性能，防止过电压给电气设备造成损害。
在实际应用中，需要根据电气系统的特点和要求，结合安装环境的特点，进行准确和科学的参数设置，以确保组合式过电压保护器的稳定可靠运行。
组合式过电压保护器的选用分析
组合式过电压保护器的选用分析
首先，需要考虑过电压保护器的工作原理和保护范围。
组合式过电压保护器通常由可变电阻器、放电管和继电器等组成。
可变电阻器用于调节保护器的动作电压值，放电管用于短路过电压，继电器用于断开电源。
其次，需要评估组合式过电压保护器对过电压的响应速度。
过电压保护器需要在过电压发生之前迅速响应并起到保护作用，因此其响应速度是一个重要指标。
较快的响应速度可以有效减少过电压对电力设备的损害。
第三，还需要考虑过电压保护器的耐受能力。
组合式过电压保护器需要能够承受一定程度的过电压，否则可能会损坏或无法正常工作。
因此，在选择使用组合式过电压保护器时，需要确保其耐受能力与实际系统中可能出现的过电压情况相匹配。
另外，还需要考虑组合式过电压保护器的可靠性和稳定性。
过电压保护器在长时间的工作中需要保持稳定的性能，并能够可靠地工作。
因此，在选择过电压保护器时，需要考虑其可靠性和稳定性指标，如寿命、故障率等。
此外，还需要考虑过电压保护器的安装和维护便利性。
组合式过电压保护器通常需要定期检查和维护，而良好的安装和维护便利性可以降低维护成本和维护时间。
最后，还需要考虑组合式过电压保护器的成本。
成本是选择过电压保护器时的一个关键因素，需要根据实际情况对不同的过电压保护器进行成本效益分析，选择性价比较高的产品。
综合以上几个要素，选择合适的组合式过电压保护器需要综合考虑其工作原理和保护范围、响应速度、耐受能力、可靠性和稳定性、安装和维
护便利性以及成本等因素。
只有在这些因素都满足要求的情况下，才能选择最合适的过电压保护器，提高电气系统的安全性和可靠性。
组合式过电压保护器
ISO9001认证企业AL-TBP系列组合式过电压保护器组合式过电压保护器一、组合式过电压保护器概述组合式过电压保护器是针对于中压电网（3～66kV）的一些特殊性,常规避雷器对各类操作过电压不敏感,起不到保护作用。
组合式过电压保护器采用四星型接法,设置公共中性点,不但可以大大降低相间过电压,而且相对地保护水平也有质的提高,起到了对真空开关操作过电压的有效限制。
我公司生产的组合式过电压保护器为复合绝缘式,结构小巧紧凑、整体全封闭成型；选用优质金属氧化物阀片，工作特性高、安全方便；特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配合使用，或直接安装在小型箱式变电站内。
二、组合式过电压保护器用途组合式过电压保护器使用于交流中压3～66kV电力系统，用于防止主要由真空开关产生的操作过电压对电力设备的损害，同时兼有防雷功能。
主要用于电厂和工厂用电系统，保护变压器开关、母线、电动机、发电机、线路、电容器组等电器设备，限制雷电过电压和操作过电压，对电器设备起到可靠的保护作用。
三、组合式过电压保护器选型用户可根据被保护电器设备的不同选用相应的过电压保护器，电压等级有：3.3kV、6kV、10kV、35kV 等多种规格和用途的产品供用户选择。
四、组合式过电压保护器结构特点和安装尺寸本产品结构采用四星形接法，过电压保护器Ａ、Ｂ、Ｃ、Ｄ分别采高压电缆引线，大大缩小了相间距离。
由于采用对称结构，其中任意三个可分别接Ａ、Ｂ、Ｃ三相，另一相接地。
五、组合式过电压保护器接线方式：AL-TBP系列组合式过电压保护器专业提供电力系统解决方案6～35kV 接线图产品标有符号“”单元接地线，其余三相分别接被保护电气设备的Ａ、Ｂ、Ｃ即可。
六、组合式过电压保护器型号说明保护对象：A —电机型 B －电站型（并通用于常规配电领域） C —电容型特征电压：有间隙产品为额定电压，包括3.8、7.6、12.7、42无间隙产品为系统电压，包括3、 3.15*、6、6.3*、10、10.5*、35*（其中带*的为电机型）结构型式： F —复合外套整体密封间隙，不标表示不带间隙Ⅰ—正方型底座Ⅱ—长方型底座（或不特别标明） T — T型底座相间距离：包括85、131、150、200、310、630等使用地点：N —仅用于柜内IN —户内使用W1—户内用，带电缆W2 —户外用，不带电缆GY—仅用于高海拔地区附加功能：J —带计数器IM —带智能监测仪ISO9001认证企业 AL-TBP 系列组合式过电压保护器九、技术数据过电压保护器主要参数：[W1为户内型，W2为户外型]产品型号 AL- 保护对象额定电压KV (有效值)保护器额定电压KV (有效值)标称放电电流下残压2ms 方波 冲击电流 耐受A保护对象 TBP-0.5 0.38 0.5 加油站、电气设备TBP-A-3.8F 3.15 3.8 9.5 200 电动机、 发电机TBP-A-7.6F 6.3 7.6 25 200 TBP-A-12.7F 10.5 12.7 41.5 200 TBP-B-7.6F 6 7.6 25 400 变压器、母线、 开关、 线路 TBP-B-12.7F 10 12.7 41.5 400 TBP-B-42F/200 35 42 160 400 TBP-B-42F/400W1 35 42 160 400 TBP-C-3.8F 3 3.8 9.5 400 电 容 器 TBP-C-7.6F 6 7.6 27 400 TBP-C-12.7F 10 12.7 45 400 TBP-C-42F/200 35 42 150 400 TBP-C-42F/400W1 35 42 150 400 TBP-O-4.6F6.34.69.5200电 机 中 性 点 TBP-O-7.6F10.5 7.6 25 200。
TBP低压组合式综合瞬时过电压保护器 选型手册
TBP低压组合式综合瞬时过电压保护器选型手册2006-12-10 13:15:11为服务用户，以下TBP-400系列产品的使用与选型，供使用单位参考：TBP-400系列低压组合式综合瞬时过电压保护器的选型建议如下（分级详见说明）：强雷暴地区多雷暴地区中等雷暴地区少雷暴地区Ⅰ类建筑母线侧（主保护）TBP-400/200 TBP-400/150 TBP-400/100 TBP-400/65TBP-230/200 TBP-230/150 TBP-230/100 TBP-230/65 负载侧(末端保护)TBP-400/100 TBP-400/65 TBP-400/40 TBP-400/25TBP-230/100 TBP-230/65 TBP-230/40 TBP-230/25Ⅱ类建筑母线侧(主保护)TBP-400/150 TBP-400/100 TBP-400/65 TBP-400/65TBP-230/150 TBP-230/100 TBP-230/65 TBP-230/65 负载侧(末端保护)TBP-400/65 TBP-400/40 TBP-400/25 TBP-400/15TBP-230/65 TBP-230/40 TBP-230/25 TBP-230/15Ⅲ类建筑母线侧(主保护)TBP-400/100 TBP-400/65 TBP-400/65 TBP-400/40TBP-230/100 TBP-230/65 TBP-230/65 TBP-230/40 负载侧(末端保护)TBP-400/40 TBP-400/25 TBP-400/15 TBP-400/15TBP-230/40 TBP-230/25 TBP-230/15 TBP-230/15Ⅳ类建筑母线侧(主保护)TBP-400/65 TBP-400/65 TBP-400/40 TBP-400/25TBP-230/65 TBP-230/65 TBP-230/40 TBP-230/25 负载侧(末端保护)TBP-400/25 TBP-400/15 TBP-400/15TBP-230/25 TBP-230/15 TBP-230/15TBP-400表示：应用于三相供电系统（380V）TBP-230表示：应用于单项供电系统（220V）选型建议表说明：为了使每种产品具体的应用都得到正确的保护，根据国际标准IEC61662，选用过电压保护器需要考虑以下主要的因素：1、建筑物所在地理区域与地形区域受雷击的危险程度；2、受保护设备的价值及其被破坏后的经济损失；3、人员密集程度及相对应的安全要求；4、建筑物的形状、体量、高度及所处的环境。
过压保护器说明书
15.2 25
15.8 29
400
30
RTB-Z 电站型(发电机、变压器、母线、开关)
系统额定电压(kV) 保护器持续运行电压(kV) 工频放电电压(不小于)(kV)
3
6
10 35
有效
3.8 7.6 12.7 42 值
7.2 14 24 72
1.2/50ｕS 冲击放电电压及残压(不大于)(kV)
10.5 20.5 33.9 105
第7页共8页
联 系 地 址 ： 合肥市包河工业园纬四路 1 号万联科技园
邮
编：230051
电
话 ：（0551）3363937 3363846
传
真 ：（0551）3363841
网
址 ：
邮
箱 ：rg@
如版本更改，恕不另行通知。
2006 年 11 月 第二版
第8页共8页
500A 操作冲击电流残压(不大于)(kV)
10.5 20.5 33.9 105
5000A 雷电冲击电流残压(不大于)(kV)
峰值 12.4 25 40 119
2ms 方波通流容量(A)
400
沿面爬电距离(mm)
30
第5页共8页
RTB-R 电容型 系统额定电压(kV) 保护器持续运行电压(kV) 工频放电电压(不小于)(kV) 500A 操作冲击电流残压(不大于)(kV) 5000A 雷电冲击电流残压(不大于)(kV) 2ms 方波通流容量(A) 沿面爬电距离(mm)
规格型号 RTB－4.6～7.6kV RTB－3～6kV RTB－10kV RTB－35kV
H（mm） 外引电缆 L
180
182
电缆长度（标准）为
tbp组合式过电压保护器参数
tbp组合式过电压保护器参数[这是一个示例中文文章，根据提供的主题进行撰写。
请注意，这只是一个模板，实际文章将根据具体的题目进行撰写。
]【开头】引言：过电压保护器是一种关键的电气设备，在电力系统中起着保护各种电气设备免受过电压侵害的重要作用。
近年来，tbp组合式过电压保护器以其卓越的性能和参数优势在电力行业中受到广泛关注。
本文将深入探讨tbp组合式过电压保护器的参数，并从不同角度对其进行评估，以帮助我们更好地理解和运用这一重要设备。
【主体部分】第一部分：参数解读1.1 额定电压参数tbp组合式过电压保护器的额定电压参数是指其设计和工作的电压范围。
根据不同的应用场景和电网情况，我们需要选择合适的额定电压参数，以保证设备的工作稳定性和可靠性。
常见的额定电压参数包括额定放电电流、额定冲击电流等。
1.2 非额定电压参数除了额定电压参数外，tbp组合式过电压保护器还具有一些非额定电压参数，如漏电流、持续时间等。
这些参数在不同环境下可能发生变化，需要进行合理的计算和评估，以确保过电压保护器的正常运行和延长其使用寿命。
第二部分：参数评估2.1 性能评估tbp组合式过电压保护器的性能评估是评估其保护能力和对过电压的响应速度的重要指标。
我们可以通过模拟实验和实际使用情况来评估保护器的性能，以确保其在电力系统中的可靠性和稳定性。
2.2 系统适应性评估tbp组合式过电压保护器作为关键设备，需要在不同的电力系统中发挥作用。
我们需要对其系统适应性进行评估。
包括考虑其在不同电压等级、频率和电力负荷条件下的适应能力，以确保其在各种情况下都能正常工作。
第三部分：个人理解和观点我对tbp组合式过电压保护器的参数有以下几点理解和观点：3.1 参数选择的重要性选取合适的参数对于tbp组合式过电压保护器的工作效果至关重要。
合理的参数选择可以提高保护器的性能和可靠性，减少故障和事故的发生概率。
在进行参数选择时，我们需要根据具体的应用场景和设备要求来进行综合考虑。
组合式过电压保护器的选用探讨
低 了 ６４ 。 ．％
２ ・ ８
高压电动机的电感绕组 中， 只能 向负荷侧 的
相地及相间 电容 充电， 转变为电场能量。能
三相同时截流过 电压是由于断路器首先
开 断相 弧隙产 生重燃 时 ，流过该 弧 隙 的高 频
量转换产生的电压近似为 ： ＝ ｃ ，／ （ ｕ Ｉ ／ ｃ 其 ｈ￣ Ｌ
电压 的 １５倍 。 ． ２ ２ 多次重 燃过 电压 ．
３ 几种典型结构过电压保护器特Ｉ分析 生
３ １ 氧化锌 阀片 特性 参数 ．
真空断路器开断负载设备时 ， 灭弧室触 头 在工 频 电流 过 零 时 分 离熄 弧 ， 由于 断 路 器 触头开距小 ， 在恢复 电压 的作用下将发生重 燃。由于电气负载都存在 Ｌ ｃ回路 ， 、 电弧重 燃将在 回路中出现高频电流。在发生第一次
中 ： ｈ为截 流幅值 ， Ｉ ｃ ｕ为截 流过 电压 ， 、 Ｌｃ 为电感 电容值） 电容 Ｃ值一般 较小 ， ， 负荷 侧相地及相间将出现较高幅值的过电压 。截
电流引起其余两相弧隙中的工频 电流迅速过 零 而产 生 的。三 相 同时截 流 过 电压 的 特点 ： （ ） 最大过 电压发 生在后两 相的开 断时 ａ其 刻 ；ｂ 棚问过 电压为相对地过电压的 ２ 。 （） 倍 从以上分析可以看 出， 空断路器开断 真 变压器 、 高压 电动机时产生的操作过 电压幅 值可达额定值的 ３倍 以上 ， 相间操作过 电 且 压在通常情况下是相地操作过电压的 １５— ．
２ １ 截 流过 电压 ．
真空断路器开断负载设备在电流过零前 提前熄弧时会产生截流过电压。这是由于电
流 被突然 中断 ， 又不 能突变 ， 留在变 压器或 滞 下 的 比较 ） 。
三相组合式过电压保护器性能优点和使用条件
三相组合式过电压保护器性能优点：
1、采用四星型接法（即俗称的三叉戟式接法），设公共中性点，不但可以大大降低相间过电压，而且相对地保护水平也有质的提高，真正起到了对真空开关操作过电压的有效限制；
2、选用抗老化、憎水性强的硅橡胶复合材料作为外绝缘，整体硫化一次成型法生产。
具有重量轻、散热性好、耐震动、防爆、耐污秽、密封性高等优点，电气绝缘和机械性能优于瓷外套和采用常规套装复合外套工艺生产的产品；
3、高压侧采用绝缘电缆从产品内部引出接线，极大的缩小了并排保护器各单元之间的相间绝缘距离，外型结构紧凑轻巧，安装使用方便；
4、无间隙保护器采用通流容量大、残压比低（不高于1.65）的优质非线性金属氧化物阀片作为主工作电气元件，性能远远优于GB11032-2000的要求，无重大系统故障正常使用下，可安全运行数年；
5、有间隙保护器选用了特种均压照射间隙，冲击系数可降低到0.75左右，与阀片达到最理想配合，工作特性和安全特性均更优于常规串联间隙产品，保护性能优异，小能量操作过电压下，间隙动作寿命可达10万次，特别适用于操作较频繁的环境使用。
三相组合式过电压保护器使用条件：
1、适用于户内、外（详见具体产品型号）；
2、环境温度-40℃~ +40℃；
3、海拔高度2000m及以下（高于2000m应选用专用高原型产品）；
4、电源频率不小于48Hz，不大于62Hz；
5、地震烈度8度及以下；
6、最大风速35m/s及以下；
7、重污秽及以下；
8、对有间隙结构，安装点短时工频电压升高不应超过保护器额定电压；
对无间隙结构，安装点持续电压波动不应超过保护器持续运行电压；。
组合式过电压保护器
☞组合式过电压保护器1．概述本公司生产的SKK型电力系统过电压组合式保护器有2种，一种为无间隙的过电压保护器，一种有间隙的组合式过电压保护器。
该系列产品所用的电气元件技术性能优越，选用的氧化锌电阻片是通流容量大，性能稳定与残压比小的压敏电阻；保护器使用的放电间隙为军工产品。
本公司的系列产品的工作元件采用组合式结构，内部各个元件均为单独密封单元，外部采用合成硅橡胶绝缘与高压绝缘材料再次密封，整体对外绝缘。
2．用途与特点本产品主要为保护35kV及以下高压电机、变压器、并联补偿电容器、开关、电缆、电炉、电站配电设备、整流设备、发电机、电解槽等其他电气设备的相间与相对地绝缘免受操作过电压与大气过电压的损坏之用，能够有效的将过电压的幅值限制在电气设备绝缘耐受水平之下，保护电气设备的绝缘，维护电气设备的安全运行。
传统的避雷器虽然能够限制过电压，但是只能接在电气设备的相与地之间，不能实现相间的保护，两相间的过电压保护要经过两只避雷器的串联，残压要比相对地高出1倍，不利于电气设备的相间绝缘保护；而本公司生产系列产品是组合式的，能够有效地实现电气设备的相对地绝缘保护与相间绝缘保护，能够有效限制操作过电压与大气过电压。
本公司生产的带串联间隙的组合式过电压保护器的优点：（1）该产品的放电间隙体为军工产品，具有热容量大、功率大、放电电压稳定性好的特点；同时放电间隙组合体采用单独封装的生产工艺，避免了因放电间隙在动作时产生的电化学气体对氧化锌压敏电阻产生影响。
（2）该产品的每个保护单元的动作电压不是简单的雷同，而是采取了不同的保护单元不同的设计参数，也就是“不同的情况，不同对待”，这种产品的相对地保护与相间保护单元皆独为一体，采用积木组合结构，各司其职，互不影响，不会产生误动作的现象。
这种产品的氧化锌压敏电阻所承受的荷电率很低，无须考虑压敏电阻的老化寿命问题，能够安全可靠地动作数万次。
（3）这种产品的残压比普通的避雷器残压值低45%左右，保护范围较宽，可以减少对保护设备的投资；保护比大，特别适用于绝缘比较薄弱的电气设备的保护。
TBP三相组合式过电压保护器-TBP使用说明书最新版-过电压保护器
TBP三相组合式过电压保护器使用说明书醴陵奥博森电气厂、用途三相组合式过电压保护器是一种新型的过电压保护器，主要用于发电、供电和用电企业的电力电网中。
用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。
型号说明：IBP1•保护对象：A-电动机；B-发电机、变压器、母线线路、开关；C-并联补偿电容器；0-电机中性点；2•持续运行电压：允许持久地施加在TBP相间及相对地的工频电压有效值；3. 外套类型：F硅橡胶外套，无‘F'为瓷外套；4. 使用环境：W为户外型，无‘ W'只适用于户内；5•附加功能：“ IM ”为产品带过电压动作记录仪（只适用于户内型35KV）；“J”为产品带过电压动作记数器（只适用于户内型10KV及以下电压）；J为产品带JS-8计数器（只适用于系统电压为35KV户外型TBP），6.表二中型号除“ W2 ”为不带高压电缆引出外，其余型号均采用高压电缆外引结构。
因此，对外引电缆长度“ L”及线鼻子孔径“①”要求，由用户在订货时注明。
、结构/特点三相组合式过电压保护器的电气原理如图（1）所示，图中FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入 A 、B 、C 三相，另 一个接地线三相组合式过电压保护器与现行过电压保护器相比，具有其它同类产品不可比拟的特点1.采用氧化锌非线性电阻和放电间隙相组合的结构，使两者互为保护。
放电间隙使氧化锌电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、 无截波，放电间隙不再承担灭弧任务，提高了产 品的使用寿命。
2•在各种电压波形下放电值均相等，不受各种操 作过电压波形的影响，过电压保护值准确，保护 性能优良。
3. 采用四星形接法，对相间和相对地的过电压均 能起到可靠的限制作用。
可将相间过电压大大降 低,与常规避雷器相比，相间过电压降低了很多, 保护的可靠性大为提高。
过电压保护器说明书模板
GX系列组合式过电压保护器说明书杭州共享电力设备有限公司目录一、产品概述........................................................ 错误!未定义书签。
二、型号说明及外型图........................................ 错误!未定义书签。
2.1型号说明 ........................................................ 错误!未定义书签。
2.2外形图............................................................. 错误!未定义书签。
三、技术参数........................................................ 错误!未定义书签。
3.1 GX1系列过电压保护器主要技术参数 ..... 错误!未定义书签。
3.2 GX2系列过电压保护器主要技术参数 ..... 错误!未定义书签。
四、安装注意事项................................................ 错误!未定义书签。
五、使用与维护.................................................... 错误!未定义书签。
5.1使用环境: ...................................................... 错误!未定义书签。
5.2日常维护: ...................................................... 错误!未定义书签。
5.3注意事项: ...................................................... 错误!未定义书签。
过电压保护器的选购
第一部分过电压保护器的选购过电压保护器的简明选型第一步、确定电压等级。
最好依据系统标称电压（即通常说的母线电压）来选择。
常见系统标称电压就三种，6kV、10kV、35kV。
其它电压等级仅偶尔会出现。
第二步、确定结构特征。
有间隙优于无间隙，但高原用（海拔2000m以上）除外。
阻容结构优于氧化锌结构，但电容保护用除外。
第三步、确定保护对象。
A型为弱绝缘类保护（如保护电动机，有的厂家称D型）B型为常规电器类保护（如保护变压器，有的厂家称S型、Z型或P型）C型为大能量冲击类保护（如保护电容器，有的厂家称R型）第四步、确定使用场所。
户内型：用于开关柜内，要求尺寸小、中性点绝缘好。
户外型：用于站内露天，要求尺寸大、防污闪能力高。
其它注意事项。
名称上：也有的厂家称过电压吸收器、组合式避雷器等。
型号上：无统一国标，能否通用主要看产品结构特征是否相同。
过电压保护器的结构特征、代表型号和代表企业过电压保护器是上世纪80年代末，为适应国内中压不直接接地电力系统，克服传统避雷器配套真空开关的缺陷，而开始推广的一种新型操作过电压保护装置。
由于功能独特，针对性强，进入2000年以后得到了更加快速的发展。
至今所出现过的产品，按保护性能和结构特征可以分成5代。
第1代：组合式碳化硅型这一代产品已经淘汰，目前没有主流型号。
这一代产品首次采用了三相组合式结构（也就是通常说的四星型结构、三叉戟结构），有效降低了相间过电压。
但是不能克服碳化硅材料固有的缺陷，保护性能和自身安全性均不理想。
第2代：组合式无间隙氧化锌型主流型号：YH5W-□×□，SBB,简化TBP，简化HPB等代表企业：西安神电，上海松邦,西安电瓷所等这一代产品首次采用了氧化锌电阻片作为基本保护单元，大大提高了工作性能。
但相极荷电率偏高问题依然没有解决，使用寿命无保证。
第3代：组合式有间隙氧化锌型主流型号：正规TBP，正规SBB,HPB，JPB，YH5C-□×□等代表企业：合肥凯立，上海松邦,西安神电，合肥巨森等这一代产品继承了第2代产品的优点，同时由于引入串联间隙，进一步降低了保护残压，提高了工作性能，并解决了相极荷电率偏高问题。
三相组合式过电压保护器(高压电气)过电压保护器
三相组合式过电压保护器∙产品名称：三相组合式过电压保护器∙产品类别：三达产品∙产品备注：JPB三相组合式过电压保护器是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型的避雷器，它在限制相地之间过电压的同时，又对相间过电压进行有效的限制。
广泛用于保护真空开关、旋转电机、并联补偿电容器、发电厂、变电站等等。
产品介绍6KV-10KV组合式过电压保护器6KV-10KV组合式过电压保护器2一、概述JPB三相组合式过电压保护器是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型的避雷器，它在限制相地之间过电压的同时，又对相间过电压进行有效的限制。
广泛用于保护真空开关、旋转电机、并联补偿电容器、发电厂、变电站等等。
这种三相组合式过电压保护器已运行了十几年，实践证明是一种切实可行有效限制相间过电压的措施。
一台三相组合式过电压保护器可起到六台普通避雷器的作用。
由于三相组合式过电压保护器内部采用了大容量氧化锌电阻片作为主要元件，它具有良好的伏安特性和吸收过电压的能力，对被保护设备能提供可靠的保护，目前已广泛为电力系统使用。
二、执行标准：本产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》，JB/T10496-2005《交流三相组合式无间隙氧化物避雷器》，ZBK49005-90《交流系统用有串联间隙金属氧化物避雷器》，JB/T8459-1996《避雷器产品型号编制方法》。
三、三相组合式过电压保护器结构特点1、外形小巧，绝缘耐高压，极大地利用和缩减了使用空间；2、复合外套整体模压，具有良好的密封、防爆、防潮性能，抗漏痕、抗电蚀，耐污，憎水性好；3、结构新颖独特，技术性能优异，电气绝缘性能好；4、高压电缆接线，保证绝缘强度，安装灵活；5、体积小，重量轻，节省占地，特别适合在开关柜内安装。
四、三相组合式过电压保护器使用条件1、海拔高度不大于2000米；2、环境温度：－40℃～＋40℃；3、电源频率：48Hz～62Hz；4、长期施加在避雷器上的工频电压不超过避雷器的持续运行电压；5、最大风速不超过35m/s；6、地震烈度7度及以下地区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
