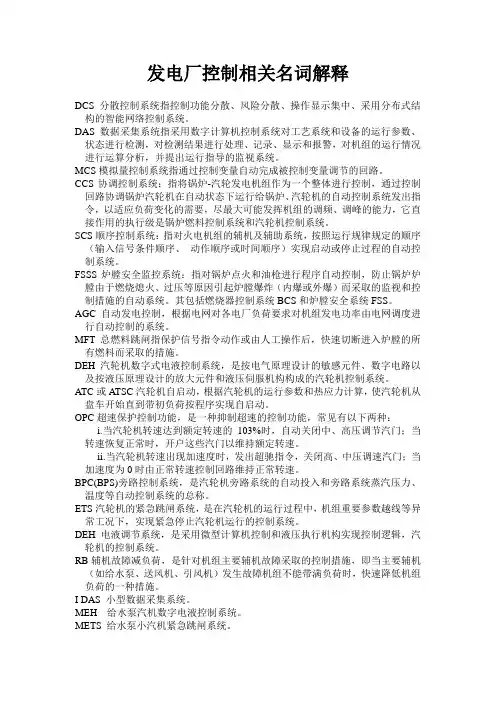

火力发电厂控制名词解释

火力发电厂控制名词解释

发电厂控制相关名词解释DCS分散控制系统指控制功能分散、风险分散、操作显示集中、采用分布式结构的智能网络控制系统。

DAS数据采集系统指采用数字计算机控制系统对工艺系统和设备的运行参数、状态进行检测,对检测结果进行处理、记录、显示和报警,对机组的运行情况进行运算分析,并提出运行指导的监视系统。

MCS模拟量控制系统指通过控制变量自动完成被控制变量调节的回路。

CCS协调控制系统:指将锅炉-汽轮发电机组作为一个整体进行控制,通过控制回路协调锅炉汽轮机在自动状态下运行给锅炉、汽轮机的自动控制系统发出指令,以适应负荷变化的需要,尽最大可能发挥机组的调频、调峰的能力,它直接作用的执行级是锅炉燃料控制系统和汽轮机控制系统。

SCS顺序控制系统:指对火电机组的辅机及辅助系统,按照运行规律规定的顺序(输入信号条件顺序、动作顺序或时间顺序)实现启动或停止过程的自动控制系统。

FSSS炉膛安全监控系统:指对锅炉点火和油枪进行程序自动控制,防止锅炉炉膛由于燃烧熄火、过压等原因引起炉膛爆炸(内爆或外爆)而采取的监视和控制措施的自动系统。

其包括燃烧器控制系统BCS和炉膛安全系统FSS。

AGC自动发电控制,根据电网对各电厂负荷要求对机组发电功率由电网调度进行自动控制的系统。

MFT总燃料跳闸指保护信号指令动作或由人工操作后,快速切断进入炉膛的所有燃料而采取的措施。

DEH汽轮机数字式电液控制系统,是按电气原理设计的敏感元件、数字电路以及按液压原理设计的放大元件和液压伺服机构构成的汽轮机控制系统。

ATC或ATSC汽轮机自启动,根据汽轮机的运行参数和热应力计算,使汽轮机从盘车开始直到带初负荷按程序实现自启动。

OPC超速保护控制功能,是一种抑制超速的控制功能,常见有以下两种:i.当汽轮机转速达到额定转速的103%时,自动关闭中、高压调节汽门;当转速恢复正常时,开户这些汽门以维持额定转速。

ii.当汽轮机转速出现加速度时,发出超驰指令,关闭高、中压调速汽门;当加速度为0时由正常转速控制回路维持正常转速。

火力发电厂DCS顺序控制系统SCS调试全套

火力发电厂DCS顺序控制系统SCS调试全套

火力发电厂DCS顺序控制系统SCS调试全套1设备概况神华国华宁东发电厂二期2×660MW扩建工程是超超临界空冷机组,本工程装设2χ660MW超超临界间接空冷燃煤机组酒己两台超超临界、一次中间再热、平衡通风、固态排渣直流锅炉,采用定一滑一定方式运行。

每台锅炉配1台100%容量的动叶可调轴流式一次风机,酉己1台100%容量的动叶可调轴流式送风机,酉己1台100%容量的动叶可调轴流式引风机,引风机设计裕量同时必须满足烟气脱硫、脱硝系统的要求,烟气经过脱硫塔后至湿式除尘器然后排至间冷塔内。

本工程2X660MW汽轮机为超超临界、一次中间再热、单轴、三缸二排汽间接空冷凝汽式汽轮机,机组能以定——滑——定方式运行,滑压运行的范围暂按40〜90%额定负荷,汽轮机采用高中压联合启动方式,可带基本负荷并调峰运行,凝汽器为干式空冷凝汽器。

本工程发电机为2×660MW水氢氢冷却的汽轮发电机组,以发电机、变压器组单元接线接入厂内75OkV配电装置发电机出口不设断路器,750kV配电装置采用3/2断路器接线,2回750kV出线,启动/备用变高压电源直接由一期的330kV升压站引接。

机组J顺序控制系统功能由DCS分散控制系统实现,其主要功能是完成二进制控制对象的远方操作控制功能、重要辅机及阀门的联锁保护功能以及相应系统的顺序控制功能。

主要的顺序控制系统包括以下部分:1.1锅炉烟风系统子组项:空预器子组项,包括主、副电机等;送风机子组项,包括送风机、润滑油泵、风机动叶等;引风机子组项,包括引风机、润滑油泵、风机动叶等;一次风机子组项,包括一次风机、变频控制等。

1.2制粉系统功能组项:磨煤机子组项:包括磨煤机、有关风门挡板、煤粉挡板;给煤机子组项:包括给煤机、煤闸门挡板。

给水泵子组项:包括给水泵、给水泵润滑油泵、出口阀门、最小流量阀等;凝汽器反冲洗子组项,:包括凝汽器循环水进、出口阀门等;低压加热器子组项:包括低加进、出水阀、旁路阀等;高压加热器子组项:包括高加进、出水阀、旁路阀等;过热蒸汽及再热蒸汽疏水功能组;汽机抽汽功能组;除氧器给水功能组;凝汽器真空功能组;汽机油系统功能组;汽机轴封系统功能组;发电机氢油水系统功能组;工业水系统功能组;循环水系统功能组。

顺控和保护讲稿(第一、二 三章)

顺控和保护讲稿(第一、二 三章)

第三章 开关量控制装置及应用 第六节 顺序功能图结构及应用 一、SFC的思考方法 图3-34 典型自动化系统框图 二、应用规则和结构 图3-35 SFC的基本图形 图3-36 单序列结构 图3-37 选择结构 表3-11 多分支和并行结构的规则 图3-38 当型循环结构 图3-39 直到型循环结构 图3-40 层次化 图3-41 重复使用同一序列 图3-42 宏观化 图3-43 并行分割 三、应用实例 图3-44 SFC表达示例 图3-45 SFC表达管理进程示例
第三章 开关量控制装置及应用 第一节 继电器逻辑控制原理及实例 一、常用控制电器及符号 二、继电器原理线路图绘制的一般原则 三、典型应用线路 图3-1 报警线路 图3-2 联锁控制电路 图3-3 顺序启动线路 图3-4 备用电源自动投入电路 图3-5 电动门控制电路 图3-6 高压用电动机控制电路 第二节 可编程序控制器定义和应用综述 一、可编程控制器的特点 二、可编程序控制器的分类 三、编程语言 四、编程工具
根据计时器计时
由计数器记录信号变化的次数
图3-1 顺序运算功能
数值运算功能


1 2
四则运算 加、减
加减乘除的固定小数点或浮点小数的运算 指定运算对象的内容加1或减1
3
4 5 6 7 8
函数运算
PID运算 求补运算 比较运算 常数产生 码制变换
三角函数、对数、开方运算
模拟量数值化的比例(P)、积分(I)、微分 (D)运算 二进制的正负数间的符号变换 判定数值间的大于、小于、等于 产生二进制数、十六进制数、BCD码 二进制数和BCD码变换
逻 辑 控 制 装 置
执行器 控 制 设 对 备 象
产 品 原 材 料
检测装置

浅谈火电机组自起停顺序控制技术的应用

浅谈火电机组自起停顺序控制技术的应用
维普资讯
浅 谈 火 电机 纽 白 起 停 顺 序 控 制 技 术 的 应 用
林 勇
( 电靖海发 电有 限公 司 , 东 揭 阳 5 5 2 ) 粤 广 1 2 3
自起停 顺 序控 制 ( S 实 现机 组 的起 动 控制 和停 AP ) 机控 制 。起 动控 制 是从 机 组 起 动准 备 到 机 组带 1 0 0 额定 负 荷的控 制 过 程 , 机 控 制 是从 机组 接 到 停 机 指 停
的 限制 。现 在 , 多 D S已采 用 了 图形 化软 件开 发 工 许 C 具, 标志 着软 件开发 环 境 已进 入 了一 个较 高层 次 。
( 转第 7 下 3页 )
如 果条件 满 足 , 逻辑 发 出指令 去 控制 设 备 , 在 操作 员 并 站上 显示 需要 操作 的 信息 。如 果设 备在 预定 时 间 内 没 有 完成操 作 , 将在 操作 员站 上显 示 并 由打 印机 打 出。
算 )3 ; )显 示起 动/ 止计 算 ( 停 估计 ) 间 ; )明 确 正 常 时 4 情 况下 操作 的具 体进 度 。 ( )逻辑 处 理部 分 1 2 )信 号输 入程 序 : 人 数 据 输
和进度 计算 结 果 , 只要有 一个 输 入信号 不 正 确 , 不 产 就 生操 作指令 ; )AP 2 S逻 辑 : 起 动/ 止 过 程 中, S 在 停 AP 分别 检 查 各 种 条 件 , 允许 起 动 和 停 止 , 后 产 生 AP 然 S
件 , 能发 挥 良好的 控制效 果 。因此 , 充分 重 视对 电 才 应
厂顺控 对 象工艺 流 程的研 究 。
( )软件 的水 平 决 取 于 其 总 体 设 计 思 想 , 型 汽 2 大

火力发电厂顺序控制系统在线验收测试规程

火力发电厂顺序控制系统在线验收测试规程

中华人民共和国电力行业标准火力发电厂顺序控制系统在线验收测试规程DL/T658—1998 Code for on-line acceptance test of sequence control systemin fossil fuel power plant中华人民共和国电力工业部1998-03-19批准1998-10-01实施前言本规程根据电力工业部技综[1995]44号文电力行业标准计划的安排制定。

本规程是新编的电力行业标准。

本规程由电力工业部热工自动化标准化技术委员会提出并归口。

本规程起草单位:电力工业部热工研究院。

本规程主要起草人:饶纪杭。

本规程委托电力工业部热工自动化标准化技术委员会负责解释。

1范围本规程规定了火力发电厂顺序控制系统在线验收测试的内容、方法,以及应达到的标准,适用于300MW及以上机组采用分散控制系统构成的顺序控制系统订货合同和工程建设的最终在线验收测试。

对于采用其他顺序控制装置构成的顺序控制系统也可参照使用。

2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。

在标准出版时,所示版本均为有效。

所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

DL5000—94火力发电厂设计技术规程JB/TS234—91工业控制计算机系统验收大纲SDJ279—90电力建设施工及验收技术规范(热工仪表及控制装置篇)电建[1996]159火力发电厂基本建设工程启动及竣工验收规程(1996年版)3定义3.1顺序控制sequence control实现生产过程所要求的一系列顺序动作的控制。

3.2子组级顺序控制sub-group of sequence control控制范围仅限于单台辅机及其附属设备的顺序控制。

3.3组级顺序控制group of sequence control控制范围包括有关联的多个子组级的顺序控制。

3.4开关量信号on-off signal只有电路合通或断开两种工作状态的信号。

§3章 机组顺控

§3章 机组顺控

3、存在问题:
漏风:引风机电耗增加,排烟热损失加大,锅炉热效
率降低。 影响漏风的主要因素: (1)密封间隙: (2)空气与烟气侧压差: (3)携带漏风: !!注意:影响回转式空预器漏风的关键在于密封 间隙大小和密封装置的性能。
4、空预器的顺控:
(1)启动顺序:(空气侧→烟气侧),启动前轴承油 泵的检查以及试运转等相关工作; (2)停止顺序:(烟气侧→空气侧),满足进口烟温 小于150℃,送风机、引风机顺序停止,空预器马达接 触备用状态; !注意:空气、烟气挡板的开闭应受空预器投、停的 控制 ;空预器投入后,其出口、入口风门以及入口烟 气挡板就不再受空预器的控制。 (3)运行维护:检查有无异常噪音、有无漏油现象, 有无烟气或空气泄漏。
2、一次风机
1)启动:检查相关挡板、润滑油泵、油箱电加热器等 电源正常;启动条件要求满足; 顺控启动。 2)停运:磨煤机要求;两台风机并联运行停机(停其 中一台)方式;单台风机运行时的停机方式。 3)维护:风机并列运行时,负荷调整偏差问题;定期 切换一次风机及其电动机油泵等;滤网压差;油站油 位等。
BCP过冷管路: •快速降负荷时,防止BCP进口循环水发生闪蒸而引 起循环泵汽蚀。 BCP加热管路: •防止BCP和361阀受到热冲击。
4、再循环泵启停:
•检查:电动机接线良好;泵体注水完好;转向正确; 阀门滤网均正常;冷却水泵、备用泵正常。 •启动:条件满足;操作站远程操作启动按钮。 •运行调整:出入口△P正常;电机电流正常;冷却水流 量正常;冷却水温度与最小流量维护。
(1)设备结构比较: •静叶可调风机结构简单,采用简单的入口调节方式可 以获得较好的调节性能。转速比动叶可调轴流风机低。 •动叶可调风机有液压调节系统,结构较复杂。风机尺 寸较静调风机小,但风机转速较高,转子重量和整机 重量较轻,转动惯量较小,配用电机较小。 (2)效率及功耗比较: •静叶可调风机的效率曲线近似圆面,风机在T.B(最大 保证工况)点和BMCR(锅炉最大出力)工况时,也能达 到较高效率,对带基本负荷并可调峰的锅炉机组,与 动叶可调风机的电耗相差不大。但当机组在汽机带定 额负荷工况或更低负荷下运行时,风机效率下降的幅 度比动叶可调轴流风机大;

14第五章 顺序控制系统

14第五章 顺序控制系统

顺序控制系统(sequence-顺序 control-控制 SYSTEM-系统):一般简称SCS,它的功能是对大 型火电单元机组热力系统和辅机,包括电动机、阀
门、挡板的启、停和开、关进行自动控制。例如现 场的电动或汽动闸门等设备都在SCS控制下运行。 SCS举例:上海石洞口二厂600MW机组的SCS按 工艺特点设置了40个功能组,工控制机、炉辅机93 台、阀门139个、主要挡板20台(不包含次要控制 机构)。
11)吸风机A、B都停或者B 运行,且送风机A和B至少有 一台运行。(没有对应电路)
6)吸风机B入口档板关或 吸87风))机吸吸B风风在机机运AB行入出。口口动档叶板开关或 9)1板口空吸吸立4档0、开档)气风风,板5,板除预机机都关)或开尘热B的会吸在除和器器断导风运尘除AA路致机1和行器尘器该和入B。器B信OA口O1(连F2号、N、F入任通。不成B出口意2档成立口入档) 板开。
• 吸风机入口档板控制逻辑 1)打开入口档板逻辑:出现功能组开档板指令或系 统产生的自动开信号(一般自动开连锁信号,某些设 备运行需要吸风机A档板打开而不许关闭称为开连锁 信号) 2)关闭入口档板:在关闭条件成立后入口档板自动 关闭(条件:没有自动开连锁信号时,吸风机停止运 行) 自动关连锁信号产生的入口档板关闭过程: 在A吸风机停止后,而B还在运行,功能组会产生一 个入口档板自动关连锁信号,在关闭入口档板条件满 足的情况下(例如没有自动开连锁信号),产生如下 连锁动作:A)关闭A吸风机入口动叶;B)自动连锁 A吸风机出口档板关闭;C)关闭吸风机A入口档板
MODI COM9
84B
MOD-300通讯接口
逻辑I/O 逻辑I/O 逻辑I/O
逻辑I/O 逻辑I/O 逻辑I/O
MOD-300通讯接口

火电厂主副机与辅助设备顺序控制系统分析

火电厂主副机与辅助设备顺序控制系统分析

95自动化控制Automatic Control电子技术与软件工程Electronic Technology & Software Engineering火电厂是以石油、天然气、煤炭、化工尾气等为燃料,通过燃料燃烧取得热能,并借助各种设备、经过一系列物理化学反应,将热能转化为电能。

火电厂生产中所使用的主要设备包括锅炉、汽轮机以及发电机,辅助设备包括磨煤机、烟囱、各种水泵、加热器、冷凝器、除氧器、各种量测设备以及控制设备。

顺序控制系统的主要作用是对发电厂各种生产设备的启停进行控制,在确保火电厂生产安全、稳定方面发挥着重要的作用。

1 火电厂生产流程目前,火电厂可分为内燃机发电厂、燃气轮机发电厂、蒸汽动力发电厂等不同的类型。

虽然不同类型火电厂的生产工艺有着一定的差异,但从能量转换角度考虑,其生产过程基本相同,即将燃料的化学能转变为电能。

火电厂的生产流程主要包括三个阶段:(1)燃烧系统。

燃料在锅炉中进行燃烧,从而将燃料的化学能转变成了热能,锅炉中的水被加热,变成了蒸汽。

燃烧系统又可以分为输煤系统、磨煤系统、锅炉与燃烧系统、风烟系统以及灰渣系统等。

如图1所示。

(2)汽水系统。

锅炉中的过热蒸汽进入到汽轮机之后,带动汽轮机旋转,从而将热能转化成了机械能。

汽水系统又可以分为给水系统、再热系统、冷却水系统、补水系统、回热系统。

所使用的机械设备主要包括汽轮机、锅炉、加热器、除氧器、凝汽器以及各种管道。

如图2所示。

(3)电气系统。

汽轮机旋转产生的机械能带动发电机发电,从而将机械能转化成了电能。

电气系统又可以分为励磁装置、升压变电所、厂用电系统以及发电机等。

如图3所示。

2 火电厂主副机与辅助设备顺序控制的含义顺序控制指的是,火电厂生产中,对某大型主设备及其相关辅助设备群、某工艺系统的启动、运行、停止中的事故处理,按照提前设定好的数据、时间等序列,进行自动控制。

火电厂生产过程中,应用顺序控制技术,对大型单元机组的主副机与辅助设备的启停、事故处理进行有效控制,是确保机组安全稳定运行的前提所在。

顺序控制技术在火电厂的应用—兼论顺控技术与计算机控制系统的协调发展

顺序控制技术在火电厂的应用—兼论顺控技术与计算机控制系统的协调发展

顺序控制技术在火电厂的应用—兼论顺控技术与计算机控制系统的协调发展1 引言随着计算机技术的发展,分散控制系统(DCS)在火电厂热工自动化领域得到了广泛的应用,其功能的划分也逐渐合理。

通常将辅机顺序控制功能称为顺控(SCS)。

本文通过回顾我国火电厂顺控技术的发展历史和多年来火电厂顺序控制技术的实践,特别是在对引进型机组配置的各种顺控系统进行剖析和综合的基础上,按不同的发展层次,结合各个时期的历史背景,从应用软件的角度澄清一些事实,对于计算机顺序控制系统本身有待改进的一些问题进行深入探讨,籍以说明如何应用好计算机顺序控制技术,进而提高我国火电厂顺序控制系统的应用水平。

2 组件式顺序自动控制装置——TMTM是瑞士BBC公司于70年代制造的TUR-BOMAT的简称,是一套基于晶体管分立元件的组件式顺序自动控制装置,用于汽轮机组的自启停。

我国最早引进的300 MW再热式汽轮发电机组——元宝山发电厂1号机就应用TM实现汽轮机的自启停[1]。

TM是一台控制整套汽轮发电机组自动启、停机的程序控制装置,它按设计好的程序控制汽轮机功频电调和汽轮机辅机设备,从汽轮发电机组启动直到并网带负荷的全部操作完全自动进行,停机时的操作也是自动完成的。

用TM控制汽轮发电机组的启停,若从控制过程来看,它严格遵守运行规程,与手动操作无差异,TM在手动方式下运行时,它的启停程序就是作为手动操作规程使用的。

但是TM的自启停程序,并不是手动操作规程的简单排列,而是综合考虑机组的启停特性、信息的变化规律和故障的处理方法等因素后,进行分析排列,从而整理出自动操作的逻辑关系。

法国CEM公司的300 MW再热式汽轮发电机组,其启动过程从静止状态到带负荷运行分为5个阶段,每个阶段中又分为若干程序步骤。

程序阶段的划分考虑到启动时可以停留在各个阶段进行设备检查,发生故障时也可以根据故障情况退回到适当的程序阶段。

TM中每个程序步骤发操作指令所应具备的条件称作一次判据,一次判据满足之后,步骤单元就发出操作指令,指令时间是2 s。

火电厂控制系统

火电厂控制系统

火电厂控制系统总体分为两部分:第一部分是主控部分,第二部分是副控部分。

下面就这两部分具体内容做个介绍。

第一部分火电厂主控系统火电厂主控系统以控制方式分类可分为:DAS、MCS、SCS、FSSS及DEH等系统。

一。

数据采集系统—DAS火电厂的主控系统中的DAS(数据采集系统)主要是连续采集和处理机组工艺模拟量信号和设备状态的开关量信号,并实时监视,保证机组安全可靠地运行.DAS系统的主要功能如下:数据采集:对现场的模拟量、开关量的实时数据采集、扫描、处理.信息显示:包括工艺系统的模拟图和设备状态显示、实时数据显示、棒图显示、历史趋势显示、报警显示等。

事件记录和报表制作/ 打印:包括SOE 顺序事件记录、工艺数据信息记录、设备运行记录、报警记录与查询等。

事件记录和报表制作/ 打印:包括SOE 顺序事件记录、工艺数据信息记录、设备运行记录、报警记录与查询等。

历史数据存储和检索。

设备故障诊断。

二。

模拟量调节系统-MCS系统模拟量控制系统(Modulating Control System,简写MCS)MCS的根本任务是进行负荷控制以适应电网的需要。

在单元机组中,负荷的变化会导致主汽压力的变化,这样需要调整燃料量、风量,进而使燃烧经济性和炉膛负压发生变化;主汽压力变化在另一方面又需调整给水流量和减温水量,这又使汽包水位和蒸汽温度发生变化。

这些模拟量参数的变化都有一个迟延过程,如果采用常规的单变量控制系统;上述参数变化后重新调整到正常值是非常困难的,往往需要一个较长的过程.而模拟量控制系统把锅炉和汽轮发电机看成是一个不可分割的整体,并采用以前馈-反馈控制为主的多变量协调控制策略,较好地解决了过去常规单变量控制系统存在的问题。

模拟量控制系统使整个机组(包括主辅机设备),都能协调地根据统一的负荷指令,及时、同步地控制到适应负荷指令的状态.从这个意义来说,模拟量控制系统是大型火力发电机组安全、经济运行的重要技术保障。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

降负荷到5%的SFC图
(2)机组解列 (3)机组停运
14
机组解列的SFC图
机组停运的SFC图
2.功能组级控制
功能组级控制是将相关联的一些设备相对集中地 进行启动和停止的顺序控制。当运行人员发出功能 组启动指令后,同一功能组的相关设备将按照预先 规定的操作顺序和时间间隔自动启动。一个功能组 一般以某一台重要辅机为中心,例如,引风机的顺 序控制功能组就包括了引风机及其相对应的冷却风 机、风机油站和电动机油站、烟风道挡板等设备, 并按照预先设计好的程序,在启动或停止时,自动 完成功能组的启动或停止。在进行机组控制时,需 要所有的功能组级处于自动方式。
启动模式下,启动过程设计7个断点: (1)机组辅助系统启动断点。 (2)机组启动准备断点。 (3)锅炉点火断点。 (4)升温建立冲转参数断点。 (5)汽轮机冲转断点。 (6)发电机并网断点。 (7)升负荷断点。
停止模式下,停止过程分为3个断点: (1)减负荷到5%断点。 (2)机组解列断点。 (3)机组停运断点。
火电机组的顺序控制
1
5.1概述
顺序控制的基本概念
控制就是为了适合某种目的,在对象上施以必要 的操作。所谓适合某种目的,在反馈控制中就是输出 要与设定值一致,而在顺序控制中就是使控制动作按 预先设定好的顺序进行。为此我们这样来定义顺序控 制:按预先设定好的顺序或按一定逻辑设定的顺序使 控制动作逐次进行的控制。顺序控制没有设定值的概 念,而用作业命令代替设定值。顺序控制系统的作业 命令、检测信号及命令处理的输出主要是数字量。
指令后,将机组从初始状态逐步启动到带负荷,直
到100%负荷,中间只设置少量断点,由运行人员确认 后,程序继续进行。当功能执行完成后,控制程序发 出“完成”信号给主控系统,表示这一控制功能已经 完成。机组级控制并不表示机组启停的全部功能都自 动进行,它必须有人工干预。机组级控制也叫功能组 自动方式,而功能组手动也叫功能组级控制。
4
使机组在冷态、温态(机组停运不足36h)、热态(机组停运不超过10h)或
极热态等方式下启动,直到机组带一定负荷(如满负荷),以及在任何负荷下,
将机组负荷降到零。
在DCS中自启停
系统一般作为
DCS的一个独立
结点,占有DCS
一个单独的过
程控制单元。
它同就地设备
没有直接地输
入输出(I/O)联
系,仅与网上
DCS控制系统示意图
的其他控制站
OPS-操作员站;APS-机组自启停系统;PLC-外围辅助系统;DAS- 进行数据传递
数据采集系统;ER-事故记录仪;DEH-数字电液调节系统;FWC-锅 交换。
炉给水泵汽轮机控制系统;MBC-燃烧管理控制系统;APC-机组自
动控制系统;B/T-SEQ-锅炉/汽轮机顺序控制系统;DASI/O-数据
采集系统I/O
5
6
APS启动模式断点结构的SFC图
APS系统采用断点启停设计思想,根据机组启停 曲线与单元火电机组启停特点,采用断点程序设 计方式,对机组启停进行阶段划分。通过按“开 始”按钮,机组开ቤተ መጻሕፍቲ ባይዱ执行机组的启停工作。在断 点处,需运行人员点击“断点完成”进行下一阶 段任务的启动。在非断点处,运行人员可以通过 按“复位”按钮中断各个阶段甚至机组的启动或 停止。复位或停止后重新开始时,已执行过的断 点可点击“断点完成”跳过。在完成机组启动或 停止任务后,APS自动退出。
水功能组; 3)启动汽轮机润滑油、
盘车系统;
4)启动汽轮机EH油系 统;
5)启动A汽动给水泵
机组辅助系统启动的SFC图
润滑油系统; 6)启动B汽动给水泵
润滑油系统。
8
返回以下状态信号后,表明机组辅助系统启动完成; 1)循环水功能组启动完成,循环水泵运行; 2)开/闭式循环水功能组启动完成,开、闭式循环水泵运行; 3)汽轮机润滑油、盘车系统启动完成,润滑油泵运行、润滑油压正常、 盘车运行; 4)汽轮机EH油系统启动完成,EH油泵运行,且EH油压正常; 5)A汽泵润滑油系統启动完成,A汽动给水泵润滑油泵系统运行,且润滑 油压正常; 6)B汽泵润滑油系統启动完成,B汽动给水泵润滑油泵系统运行,且润滑 油压正常;
APS停止模式断点结构的SFC图
7
断点任务
1.APS启动过程 启动允许条件:①空气压缩机组运行且空气压缩机仪用母管压力正常;
②蒸汽辅助联箱压力正常;③空侧密封油泵运行;④氢侧密封油泵运行。
(1)机组辅助系统启动。
在机组辅助系统启动 阶段,APS发出以下功能
组启动指令: 1)启动循环水功能组; 2)启动开/闭式循环
(3)凝汽器真空泵。
(8)发电机定子冷却水。
(4)汽轮机轴封汽。
(5)汽轮机疏水到凝汽器扩容器。 (9)锅炉预清洗。
(10)锅炉启动充水。
16
(11)过热器排汽。
(21)TDBFPB轴封汽。 (31)开式冷却水泵。
(12)省煤器和水冷壁排汽。 (22)密封水收集箱泵。 (32)暖风器冷凝泵。
9
(2)机组启动准备。
(3)锅炉点火。
机组启动准备的SFC图
10
锅炉点火的SFC图
(4)热态冲洗建立冲转参数
(5)汽轮机冲转
热态冲洗建立冲转参数的SFC图
汽轮机冲转的SFC图
11
(6)发电机并网 (7)升负荷。
12
发电机并网的SFC图 升负荷的SFC图
2.APS停止过程
(1)降负荷到5%
13
15
在60OMW大型机组中,SCS按照工艺系统的特点,机组辅机设备和 系统,一般包括40个左右的功能组,这些功能组接受启停操作指令, 完成相应的控制功能。以某电厂600MW机组为例,该机组的SCS包含 40个功能组:
(1)主汽轮机盘车。 (2)主汽轮机液力油。
(6)汽轮机疏水到大气扩容器。 (7)发电机冷却气密封油。
2
5.1概述 5.1.1顺序控制系统的层次结构
一般可以将大型 火电机组的顺序控制 系统分成三级:机组 级、功能组级以及设 备级。需要说明的是, 在有些设计中又将功 能组级分成两级:子 组级和子回路级。
SCS控制分级示意图 1—机组级;2—功能组级;3—设备
级;4—生产过程
3
1.机组级控制
机组级控制是最高一级控制,也称为机组自启停 系统。它能在很少人工干预的情况 下,完成整套机 组的自动启动和停止。当SCS机组级程序接收到启动
