关于波特率和奇偶校验

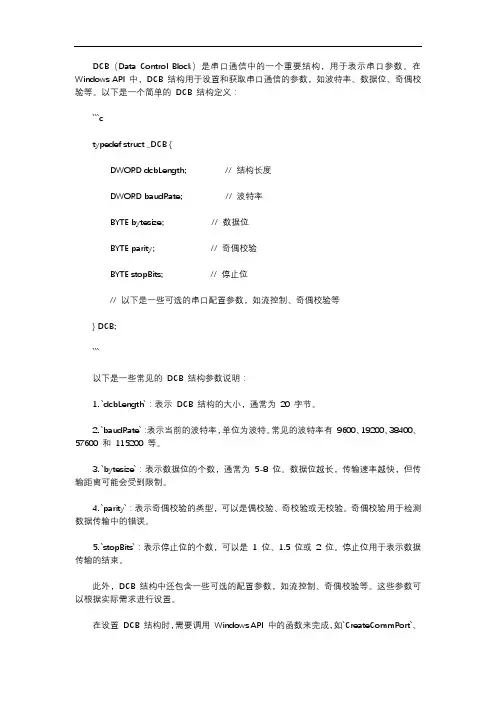

dcb串口参数
DCB（Data Control Block）是串口通信中的一个重要结构，用于表示串口参数。
在Windows API 中，DCB 结构用于设置和获取串口通信的参数，如波特率、数据位、奇偶校验等。
以下是一个简单的DCB 结构定义：```ctypedef struct _DCB {DWORD dcbLength; // 结构长度DWORD baudRate; // 波特率BYTE bytesize; // 数据位BYTE parity; // 奇偶校验BYTE stopBits; // 停止位// 以下是一些可选的串口配置参数，如流控制、奇偶校验等} DCB;```以下是一些常见的DCB 结构参数说明：1. `dcbLength`：表示DCB 结构的大小，通常为20 字节。
2. `baudRate`：表示当前的波特率，单位为波特。
常见的波特率有9600、19200、38400、57600 和115200 等。
3. `bytesize`：表示数据位的个数，通常为5-8 位。
数据位越长，传输速率越快，但传输距离可能会受到限制。
4. `parity`：表示奇偶校验的类型，可以是偶校验、奇校验或无校验。
奇偶校验用于检测数据传输中的错误。
5. `stopBits`：表示停止位的个数，可以是1 位、1.5 位或2 位。
停止位用于表示数据传输的结束。
此外，DCB 结构中还包含一些可选的配置参数，如流控制、奇偶校验等。
这些参数可以根据实际需求进行设置。
在设置DCB 结构时，需要调用Windows API 中的函数来完成，如`CreateCommPort`、`SetCommConfig`等。
在获取DCB 结构时，可以使用`GetCommConfig`函数。
这些函数在Windows SDK 中可以找到详细的说明和示例。
串行通信起始比特、数据、奇偶校验和停止位
高海拔地区330kV架空输电线路绝缘子片数选择发表时间：2017-12-06T09:54:24.003Z 来源：《电力设备》2017年第23期作者：刘澜[导读] 摘要：讨论了330kV交流输电线路绝缘子串片数选择的方法提出了330kV交流输电线路由工频电压下爬电比距法来确定绝缘子串片数一般可满足线路在污秽条件下及操作冲击电压、雷电冲击电压条件下不发生闪络现象。
（中国电建集团西北勘测设计研究院有限公司 710065）摘要：讨论了330kV交流输电线路绝缘子串片数选择的方法提出了330kV交流输电线路由工频电压下爬电比距法来确定绝缘子串片数一般可满足线路在污秽条件下及操作冲击电压、雷电冲击电压条件下不发生闪络现象。
关键词：输电线路绝缘子爬电比距闪络电压海拔修正。
0 引言架空送电线路的绝缘配合设计目的是要解决杆塔上和档距中各种可能放电途径的绝缘选择和相互配合的问题，在工程设计中，一般依据《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064-2014）、《110～750kV架空输电线路设计规范》（GB50545-2010）、《电力工程高压送电线路设计手册》中的研究结论和方法进行绝缘配合。
其中最关键的便是绝缘子串（联）的片数（串长）选择，应满足在长期工作电压下不发生污闪，在操作过电压下不发生湿闪，并具有一定的雷电冲击耐受强度，使线路能在工频电压、操作过电压和雷电过电压等各种条件下安全可靠运行。
1 不同工况下选取绝缘子串片数方法1）按工频电压选择绝缘子片数在工频电压作用下，选择绝缘子片数的方法一般有两种：一种是按各类污秽条件下绝缘子串的爬电比距（l）来选择；一种是按各类污秽条件下绝缘子串的成串污闪电压来选择。
这两种方法的出发点都是以一定的线路允许的污闪事故率为基础。
而且这两种方法都需要先确定线路所处地区的污秽等级。
在工程设计中，污区划分和绝缘配合执行《电力系统污区分级与外绝缘选择标准》Q/GDW 152-2006，根据各省电力公司电力系统污区分布图来确定线路所处地区污秽等级。
串口通信 参数
串口通信参数
串口通信是一种在计算机之间或是计算机与外部设备之间进行数据传输的方式。
串口通信可以实现数据的稳定的传输，但是在使用串口通信时需要设置参数，以保证数据传输的稳定和正确。
串口通信参数主要包括波特率、数据位、停止位和奇偶校验位。
这些参数直接影响了数据传输的速率、准确性和稳定性，正确设置这些参数可以提高串口通信的可靠性。
1. 波特率
波特率是指在单位时间内传输的数据位数，常见的波特率有9600、115200等。
当波特率设置过高时，数据传输的准确性可能会降低，而设置过低则会影响数据传输的速率。
通常情况下，选择一个适当的波特率可以保证串口通信的稳定和准确。
2. 数据位
数据位是指每个字符传输的位数，通常为5、6、7或8位。
数据位设置过低会影响数据传输的准确性，而设置过高则会浪费传输带宽。
一般来说，数据位应当和打印机、调制解调器等设备的设置保持一致。
3. 停止位
停止位是指字符传输完毕后等待一段时间后再停止传输的方式。
常用的停止位有1位和2位，需要根据具体的设备要求进行设置。
4. 奇偶校验位
奇偶校验位可以用来检测并纠正数据传输中的错误。
通常有奇校验和偶校验两种，需要根据具体设备的要求进行设置。
总之，正确设置串口通信参数可以保证数据传输的稳定和正确，提高串口通信的可靠性。
在进行串口通信时，需要根据具体的设备要求设置相应的参数，以保证数据的准确传输。

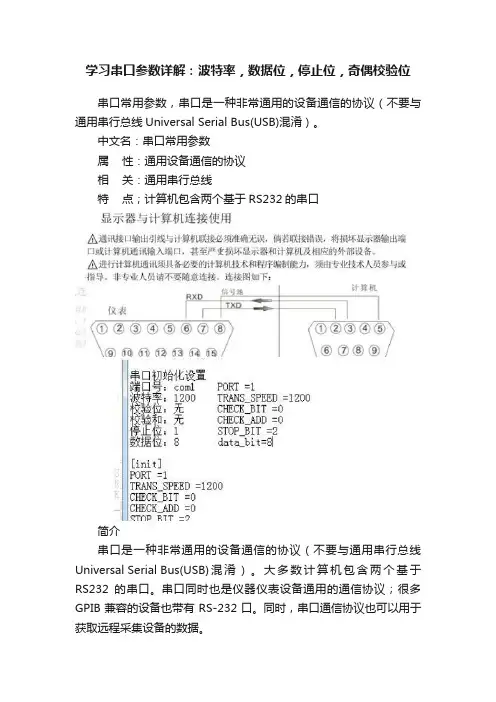

学习串口参数详解：波特率，数据位，停止位，奇偶校验位
学习串口参数详解：波特率，数据位，停止位，奇偶校验位串口常用参数，串口是一种非常通用的设备通信的协议（不要与通用串行总线Universal Serial Bus(USB)混淆）。
中文名：串口常用参数属性：通用设备通信的协议相关：通用串行总线特点；计算机包含两个基于RS232的串口简介串口是一种非常通用的设备通信的协议（不要与通用串行总线Universal Serial Bus(USB)混淆）。
大多数计算机包含两个基于RS232的串口。
串口同时也是仪器仪表设备通用的通信协议；很多GPIB兼容的设备也带有RS-232口。
同时，串口通信协议也可以用于获取远程采集设备的数据。
串口通信的概念非常简单，串口按位（bit）发送和接收字节。
尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。
它很简单并且能够实现远距离通信。
比如IEEE488定义并行通行状态时，规定设备线总长不得超过20米，并且任意两个设备间的长度不得超过2米；而对于串口而言，长度可达1200米。
典型地，串口用于ASCII码字符的传输。
通信使用3根线完成：（1）地线，（2）发送，（3）接收。
由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。
其他线用于握手，但不是必须的。
串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。
对于两个进行通行的端口，这些参数必须匹配：波特率这是一个衡量符号传输速率的参数。
它表示每秒钟传送的符号的个数。
例如300波特表示每秒钟发送300个符号。
当我们提到时钟周期时，我们就是指波特率，例如如果协议需要4800波特率，那么时钟是4800Hz。
这意味着串口通信在数据线上的采样率为4800Hz。
通常电话线的波特率为14400，28800和36600。
波特率可以远远大于这些值，但是波特率和距离成反比。
高波特率常常用于放置的很近的仪器间的通信，典型的例子就是GPIB设备的通信。
奇偶校验

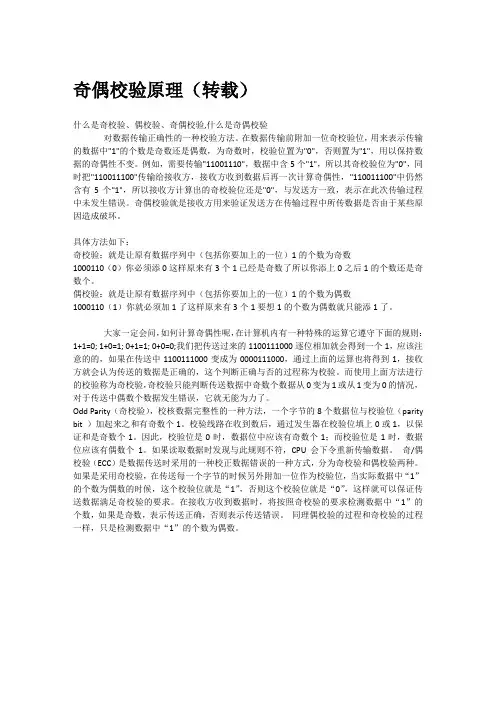

奇偶校验原理（转载）什么是奇校验、偶校验、奇偶校验,什么是奇偶校验对数据传输正确性的一种校验方法。
在数据传输前附加一位奇校验位，用来表示传输的数据中"1"的个数是奇数还是偶数，为奇数时，校验位置为"0"，否则置为"1"，用以保持数据的奇偶性不变。
例如，需要传输"11001110"，数据中含5个"1"，所以其奇校验位为"0"，同时把"110011100"传输给接收方，接收方收到数据后再一次计算奇偶性，"110011100"中仍然含有5个"1"，所以接收方计算出的奇校验位还是"0"，与发送方一致，表示在此次传输过程中未发生错误。
奇偶校验就是接收方用来验证发送方在传输过程中所传数据是否由于某些原因造成破坏。
具体方法如下：奇校验：就是让原有数据序列中（包括你要加上的一位）1的个数为奇数1000110（0）你必须添0这样原来有3个1已经是奇数了所以你添上0之后1的个数还是奇数个。
偶校验：就是让原有数据序列中（包括你要加上的一位）1的个数为偶数1000110（1）你就必须加1了这样原来有3个1要想1的个数为偶数就只能添1了。
大家一定会问，如何计算奇偶性呢，在计算机内有一种特殊的运算它遵守下面的规则：1+1=0; 1+0=1; 0+1=1; 0+0=0;我们把传送过来的1100111000逐位相加就会得到一个1，应该注意的的，如果在传送中1100111000变成为0000111000，通过上面的运算也将得到1，接收方就会认为传送的数据是正确的，这个判断正确与否的过程称为校验。
而使用上面方法进行的校验称为奇校验，奇校验只能判断传送数据中奇数个数据从0变为1或从1变为0的情况，对于传送中偶数个数据发生错误，它就无能为力了。

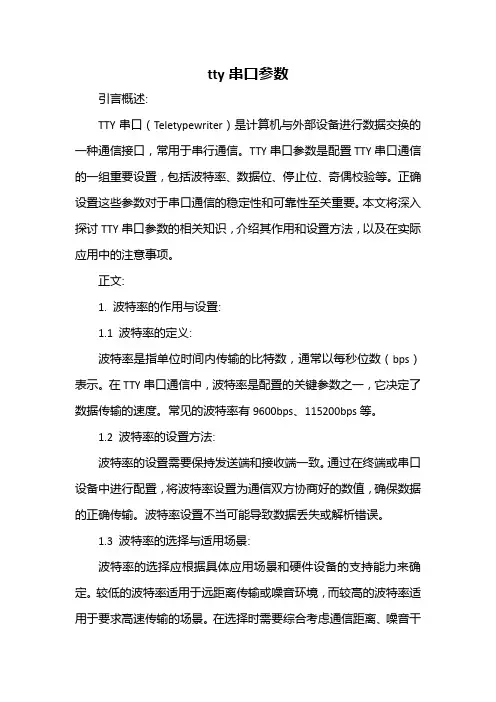

tty串口参数
tty串口参数引言概述:TTY串口（Teletypewriter）是计算机与外部设备进行数据交换的一种通信接口，常用于串行通信。
TTY串口参数是配置TTY串口通信的一组重要设置，包括波特率、数据位、停止位、奇偶校验等。
正确设置这些参数对于串口通信的稳定性和可靠性至关重要。
本文将深入探讨TTY串口参数的相关知识，介绍其作用和设置方法，以及在实际应用中的注意事项。
正文:1. 波特率的作用与设置:1.1 波特率的定义:波特率是指单位时间内传输的比特数，通常以每秒位数（bps）表示。
在TTY串口通信中，波特率是配置的关键参数之一，它决定了数据传输的速度。
常见的波特率有9600bps、115200bps等。
1.2 波特率的设置方法:波特率的设置需要保持发送端和接收端一致。
通过在终端或串口设备中进行配置，将波特率设置为通信双方协商好的数值，确保数据的正确传输。
波特率设置不当可能导致数据丢失或解析错误。
1.3 波特率的选择与适用场景:波特率的选择应根据具体应用场景和硬件设备的支持能力来确定。
较低的波特率适用于远距离传输或噪音环境，而较高的波特率适用于要求高速传输的场景。
在选择时需要综合考虑通信距离、噪音干扰和硬件性能等因素。
2. 数据位、停止位和校验位的设置:2.1 数据位的定义与作用:数据位表示每个字符传输中实际携带的数据位数，通常为7或8位。
数据位的设置决定了每个字符能够携带的信息量，对于数据的正确解析至关重要。
2.2 停止位的作用与设置:停止位表示每个字符传输结束后，发送端发送的停止位数。
常见的停止位有1位或2位。
停止位的设置保证了接收端能够正确识别每个字符的结束位置。
2.3 校验位的意义与配置:校验位用于检测数据传输过程中的错误。
常见的校验位包括奇校验、偶校验、无校验等。
校验位的选择取决于通信双方的约定，通过校验位可以在一定程度上提高数据传输的可靠性。
3. 控制流的设置与作用:3.1 控制流的定义与类型:控制流用于控制数据的流动，防止数据丢失或溢出。
奇偶校验
为了系统的可靠性，对于位数较少，电路较简单的应用，可以采用奇偶校验的方法。
奇校验是通过增加一位校验位的逻辑取值，在源端将原数据代码中为1的位数形成奇数，然后在宿端使用该代码时，连同校验位一起检查为1的位数是否是奇数，做出进一步操作的决定。
奇偶校验只能检查一位错误，且没有纠错的能力。
偶校验道理与奇校验相同，只是将校验位连同原数据代码中为1的位数形成偶数。
奇偶校验器多设计成九位二进制数，以适应一个字节，一个ASCII代码的应用要求。
奇偶校验是一种荣誉编码校验，在存储器中是按存储单元为单位进行的，是依靠硬件实现的，因而适时性强，但这种校验方法只能发现奇数个错，如果数据发生偶数位个错，由于不影响码子的奇偶性质，因而不能发现。
奇偶校验是一种校验代码传输正确性的方法。
根据被传输的一组二进制代码的数位中“1”的个数是奇数或偶数来进行校验。
采用奇数的称为奇校验，反之，称为偶校验。
采用何种校验是事先规定好的。
通常专门设置一个奇偶校验位，用它使这组代码中“1”的个数为奇数或偶数。
若用奇校验，则当接收端收到这组代码时，校验“1”的个数是否为奇数，从而确定传输代码的正确性。
与一段信息关联的冗余信息。
在WindowsNTServer中，带奇偶校验的带区集意味着每行有一个附加的奇偶校验带区。
因此，必须使用至少三个（而不是两个）磁盘才能考虑该附加的奇偶校验信息。
奇偶校验带区包含该带区内数据的XOR（称为排它性“或”的布尔操作）。
重新生成失败的磁盘时，WindowsNTServer将使用这些带区中与完好磁盘上数据关联的奇偶校验信息重新在失败盘上创建数据。
请参阅容错；带区集；带奇偶校验的带区集奇偶校验能够检测出信息传输过程中的部分误码（1位误码能检出，2位及2位以上误码不能检出），同时，它不能纠错。
在发现错误后，只能要求重发。
但由于其实现简单，仍得到了广泛使用。
为了能检测和纠正内存软错误，首先出现的是内存“奇偶校验”。
内存中最小的单位是比特，也称为“位”，位只有两种状态分别以1和0来标示，每8个连续的比特叫做一个字节（byte）。
串口连接的参数
串口连接的参数
当涉及到串口连接时，有几个关键参数需要考虑。
以下是一些常见的串口连接参数：
1. 波特率（Baud Rate）：波特率是指串口通信中数据传输的速率。
它以每秒位数（bps）来表示。
常见的波特率包括9600、19200、38400、115200 等。
选择适当的波特率以确保数据传输的准确性和效率。
2. 数据位（Data Bits）：数据位是指每个字节中实际传输的数据位数。
常见的数据位设置包括7位或8位。
7位数据位通常用于ASCII字符传输，而8位数据位可用于传输二进制数据。
3. 停止位（Stop Bits）：停止位用于表示每个字节的结束。
常见的停止位设置包括1位、1.5位或2位。
选择适当的停止位以确保数据传输的同步。
4. 奇偶校验（Parity）：奇偶校验是一种用于检测数据传输错误的方法。
它可以是奇校验、偶校验或无校验。
奇偶校验位的设置可以根据实际需求进行选择。
5. 流控制（Flow Control）：流控制用于管理数据传输的速率和防止缓冲区溢出。
常见的流控制方法包括硬件流控制（如RTS/CTS）和软件流控制（如XON/XOFF）。
这些参数需要根据实际的串口设备和通信协议进行配置。
在进行串口连接时，确保双方设备的参数设置一致，以确保可靠的数据传输和通信。
简述奇偶校验码的校验原理
简述奇偶校验码的校验原理奇偶校验码是计算机通信中常用的一种错误检测方法，用于检测数据传输中的错误。
它的校验原理是通过对数据中二进制位的奇偶进行校验，从而确定数据的正确性。
奇偶校验码的校验原理可以简单地理解为在数据传输中添加一个校验位，用来检测数据传输中的错误。
在奇偶校验码中，校验位的值取决于数据位中1的个数是奇数还是偶数。
具体地说明奇偶校验码的校验原理可以分为以下几个步骤：1. 数据位的计算：首先，需要对待发送的数据进行编码，将每一个数据位转换为二进制数。
例如，一个字节的数据位可以表示为8位二进制数。
2. 奇偶校验的选择：在数据传输中，可以选择奇校验或偶校验方式。
在奇校验中，校验位的值取决于数据位中1的个数为奇数还是偶数；而在偶校验中，校验位的值取决于数据位中1的个数为偶数还是奇数。
3. 计算校验位：根据选择的奇偶校验方式，计算数据位中1的个数。
如果奇校验被选择，校验位的值被设置为使数据位中1的个数为奇数的值（即如果数据位中1的个数为偶数，校验位被设置为1；如果数据位中1的个数为奇数，校验位被设置为0）。
如果偶校验被选择，则校验位的值被设置为使数据位中1的个数为偶数的值（即如果数据位中1的个数为偶数，校验位被设置为0；如果数据位中1的个数为奇数，校验位被设置为1）。
4. 数据传输：将数据位和校验位一起传输给接收方。
接收方将校验位与接收到的数据位进行检验。
5. 校验过程：接收方接收到数据后，首先计算接收到的数据位中1的个数。
然后，根据选择的奇偶校验方式，与接收到的校验位进行比较。
如果接收到的校验位与接收到的数据位中1的个数不一致，说明数据传输中存在错误。
通过以上几个步骤，奇偶校验码可以实现对数据传输中的错误进行简单检测。
然而，奇偶校验码并不能纠正错误，只能检测传输错误的发生。
如果检测到错误发生，通常需要重新传输数据或者通过其他错误纠正方式进行处理。
总结来说，奇偶校验码通过计算数据位中1的个数，并将校验位的值设置为使1的个数为奇数或偶数的方式，来实现对数据传输中错误的检测。
modbus 波特率 奇偶校验如何选
modbus 波特率奇偶校验如何选
modbus怎么用知道，但是关于参数配置该怎么选不清楚，经常看到的是根据需求，那需求是什么？有没有详细点的？
选择9600和19200的有啥区别，奇偶校验选不选又有什么影响？找不到者方面的资料，所以再次。
像这种参数，现在是个modbus设备都全部支持
问题补充：
现在的设备基本都是支持19200，甚至38400,。
而且默认配置基本都是19200，这个跟距离，干扰，有没有影响校验的问题同上
最佳答案
关于参数配置该怎么选不清楚，网上经常看到的是根据需求，那需求是什么？
答：如果远程通信模块只支持9600的波特率，奇校验，1位停止位
那么plc这边就必须和它一致才可以，这就是需求
选择9600和19200的有啥区别?
答：19200速度更快
奇偶校验选不选又有什么影响？
答：奇偶校验是对每发送一个字节的数据进行校验，一般用modbus通信时还有crc校验，可以不用选奇偶校验了。
奇偶校验
列真值表：
ABC O1 E1
000 1 0 001 0 1 010 0 1 011 1 0 100 0 1 101 1 0 110 1 0 111 0 1
卡诺图： AB
C 00 01 11 10 010 10 10 10 1
写出表达式：
O1 ABC ABC ABC ABC
a2
a1
a0
当Ai Bi时，Y 0 当Ai Bi时，Y 1
三位等值比较器： Y
B2 B1
C B
Y MUX
E
B0 A
D7 D6 D5 D4 D3 D2 D1 D0
Y7 Y6 C
Y5 Y4 Y3 Y2 Y1 Y0 E2B
B A E2A E1
A2 A1 A0 0 1
EN
•四位并行比较器
当Ai Bi用Gi 表示；当Ai Bi用Si 表示；当Ai Bi用Ei 表示。
1 1 EVEN
1
O
1 1 ODD E
74LS280等效逻辑图
I
当A~I中有奇数个1时，多变量异或门输出为1，即偶校验位∑E=1; 当A~I中有偶数个1时，多变量异或门输出为1，即偶校验位∑O=1。
使用异或门还可以给出以下电路：
D7 1 D6
D5 1 D4
D3 1 D2
S G3 E3G2 E3 E2G1 E3 E2 E1G0 E3 E2 E1E0 E E3 E2 E1E0
有迭代输入端的四位比较器：
真值表：
变量
A, B A B A B A B A B A B A B
输入 迭代输入端
IG IE IS 100 0 10 001 1 101 000
奇偶校验概念的深入理解
奇偶校验概念的深入理解奇偶校验这个概念在逻辑设计里面经常会用到，但有的人对奇偶校验的理解很混乱。
奇偶校验是对数据传输正确性的一种校验方法。
在数据传输前附加一位奇校验位，用来表示传输的数据中"1"的个数是奇数还是偶数，为奇数时，校验位置为"0"，否则置为"1"，用以保持数据的奇偶性不变。
奇偶校验位 (Parity)是指或者奇数或甚至对一个数字的性质。
奇偶校验通常用在数据通信中来保证数据的有效性。
每个设备必须决定是否它将被用为偶校验，奇校验，或非校验。
发送设备添加1s在每个它发送的每条串上或决定这个数是偶数或奇数。
然后，它添加一个额外的位，叫做校验位，到这个串上。
如果偶校验在使用，校验位将这些位置为偶数；如果奇校验在使用，校验位将这些位置为奇数。
例如，需要传输"11001110"，数据中含5个"1"，所以其奇校验位为"0"，同时把"110011100"传输给接收方，接收方收到数据后再一次计算奇偶性，"110011100"中仍然含有5个"1"，所以接收方计算出的奇校验位还是"0"，与发送方一致，表示在此次传输过程中未发生错误。
奇偶校验就是接收方用来验证发送方在传输过程中所传数据是否由于某些原因造成破坏。
具体方法如下：奇校验：就是让原有数据序列中（包括你要加上的一位）1的个数为奇数1000110（0）你必须添0这样原来有3个1已经是奇数了所以你添上0之后1的个数还是奇数个。
偶校验：就是让原有数据序列中（包括你要加上的一位）1的个数为偶数1000110（1）你就必须加1了这样原来有3个1要想1的个数为偶数就只能添1了。
大家一定会问，如何计算奇偶性呢，在计算机内有一种特殊的运算它遵守下面的规则：1+1=0; 1+0=1; 0+1=1; 0+0=0;我们把传送过来的1100111000逐位相加就会得到一个1，应该注意的的，如果在传送中1100111000变成为0000111000，通过上面的运算也将得到1，接收方就会认为传送的数据是正确的，这个判断正确与否的过程称为校验。
关于单片机串口通信的奇偶校验
关于单片机串口通信的奇偶校验（C语言的解决方案）2011-07-05 18:29最近做了一个项目，是关于51单片机与计算机之间的通信问题，上位机来控制下位机。
在通信中要求单字节偶校验，很少碰到在这里校验的，一般都是帧校验就可以了，但是为了提高精度，就加了偶校验。
那么用C语言怎么来处理单片机收发的偶校验问题呢？直接使用项目中的要求：波特率：9600，偶检验，停止位1，数据位8。
现在开始：单片机的奇偶校验使用串口工作方式2或者3，在有于波特率要求9600，所以使用串口方式3，这些设置自己查资料解决。
偶校验：就是发送的8个数据位的1的个数为偶数时，TB8=0；为奇数时，TB8=1；奇校验：与偶校验相反的TB8。
先讲发送字节时的偶校验：先看下汇编的解决方案是什么：MOV A,@R0MOV C,PMOV TB8,CMOV SBUF,@R0再看下C语言的解决方案：void chk_even(uchar dat)//要发送的数据位dat{ACC=dat;TB8=P;SBUF=dat;while(TI==0);TI=0;}这只是发送的一个字节的偶校验，接收时的为RB8位，学过的同学应该能看懂，要是还是感觉吃力的话，就继续查资料。
（程序中去掉了注释，请大家自己理解，加深印象。
）关于C语言的接受数据偶校验如下：void chk_even(uchar dat)//要接收的数据位dat{while(RI==0);RI=0;dat=SBUF;ACC=dat;if(RB8==P) chk_flag=0;else chk_flag=1;}。
uart串口参数
uart串口参数UART（通用异步收发传输器）串口参数在通信过程中起着关键作用，主要包括波特率、数据位、奇偶校验位和停止位等方面。
1. 波特率：表示每秒传输的码元数，是衡量串口通信速度的重要指标。
常用的波特率有1200、2400、9600、19200、115200等。
为保证通信的正常进行，双方设备需设定相同的波特率。
2. 数据位：指传输开始至结束所发送数据的位数。
默认的数据位为8位，但在某些特定场景下，可选择5、6、7、8位。
3. 停止位：在每字节传输结束后发送停止位，以标志数据传输的完成。
停止位的设置取决于通信双方的约定，一般设置为1位，也可选择1.5位或2位。
4. 奇偶校验位：用于检验数据传输的正确性。
通常情况下，UART通信并不使用奇偶校验位，但在一些对数据可靠性要求较高的场景中，可以启用奇偶校验以提高数据传输的可靠性。
5. 超时时间：在某些情况下，通信双方可能会在一定时间内无法正常传输数据。
为了解决这个问题，可以设置超时时间，当超过该时间后，通信双方会自动重试连接。
超时时间的设置取决于具体的应用场景和需求。
6. 硬件流控制：硬件流控制是一种避免数据传输中断的技术。
当发送方发送数据时，如果接收方没有准备好接收数据，硬件流控制机制会自动暂停数据的发送，等待接收方准备好后再继续发送。
这样可以保证数据的完整性和可靠性。
在进行UART通信时，需要根据具体的硬件设备和通信协议来设置这些参数。
例如，某些设备可能不支持硬件流控制，而其他设备则可能支持多种不同的流控制机制。
因此，在配置UART 通信参数时，需要仔细阅读相关硬件或协议文档，并根据实际需求进行合理设置。
总之，正确配置UART串口参数是保证通信质量和数据传输可靠性的关键。
在设置这些参数时，需要考虑具体的硬件设备和应用场景，以确保通信的稳定性和可靠性。
起始位、数据位、奇偶校验位和停止位的概念
起始位、数据位、奇偶校验位和停止位的概念、含义和作用？请各位大神分别告知下，谢谢KPMGCY 10级分类：汇编语言被浏览753次 2013.07.19xiaweixin335采纳率：49% 10级 2013.07.19（1）在信号线上共有两种状态，可分别用逻辑1（高电平）和逻辑0（低电平）来区分。
在发送器空闲时，数据线应该保持在逻辑高电平状态。
（2）起始位（Start Bit）：发送器是通过发送起始位而开始一个字符传送，起始位使数据线处于逻辑0状态，提示接受器数据传输即将开始。
（3）数据位（Data Bits）：起始位之后就是传送数据位。
数据位一般为8位一个字节的数据（也有6位、7位的情况），低位（LSB）在前，高位（M SB）在后。
（4）校验位（parity Bit）：可以认为是一个特殊的数据位。
校验位一般用来判断接收的数据位有无错误，一般是奇偶校验。
在使用中，该位常常取消。
（5）停止位：停止位在最后，用以标志一个字符传送的结束，它对应于逻辑1状态。
（6）位时间：即每个位的时间宽度。
起始位、数据位、校验位的位宽度是一致的，停止位有0. 5位、1位、1.5位格式，一般为1位。
（7）帧：从起始位开始到停止位结束的时间间隔称之为一帧。
（8）波特率：UART的传送速率，用于说明数据传送的快慢。
在串行通信中，数据是按位进行传送的，因此传送速率用每秒钟传送数据位的数目来表示，称之为波特率。
如波特率9600=9600bps（位/秒）。
清楚么？（2）在串口通信中一种简单的检错方式。
有四种检错方式：偶、奇、高和低。
当然没有校验位也是可以的。
对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。
例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。
如果是奇校验，校验位位1，这样就有3个逻辑高位。
高位和低位不真正的检查数据，简单置位逻辑高或者逻辑低校验。
奇偶校验算法
奇偶校验算法
奇偶校验算法是一种简单的错误检测方法。
该算法通过给数据添加一位奇偶校验位来检测数据传输过程中是否出现了错误。
在进行奇偶校验时，需要先确定校验位的位置，一般情况下，校验位可以放在数据的最高位或最低位。
奇偶校验算法的原理很简单，即在传输数据时，将数据的每一位都进行奇偶校验，如果数据的二进制位中1的个数为偶数，则在校验位上写0，否则写1。
接收方在接收数据后，对每一位进行奇偶校验，如果出现了错误，则校验位上的数值会与接收到的数据不匹配，从而发现错误。
奇偶校验算法的优点是简单易实现，计算速度快，能够检测出单比特错误，但缺点也很明显，即只能检测出单比特错误，无法检测出多比特错误，同时也无法纠正错误。
除了奇偶校验算法外，还有很多其他的错误检测方法，例如循环冗余校验（CRC）和海明码（Hamming Code）等。
循环冗余校验是一种基于多项式运算的检验方法，通过对数据进行多项式计算，并将计算结果作为校验码进行传输，可以检测出多比特错误。
海明码是一种可以检测并纠正多比特错误的编码方法，通过对数据进行编码，并在编码后添加校验位进行传输，接收方可以通过对接收到的编码数据进行校验和纠错，从而保证数据传输的可靠性。
奇偶校验算法虽然简单易实现，但只能检测出单比特错误，无法纠正错误。
在实际应用中，需要根据具体情况选择合适的错误检测方法，以保证数据传输的可靠性。
modbus通讯时间的计算
modbus通讯时间的计算Modbus通讯是一种常用的串行通信协议，广泛应用于工业自动化领域。
在实际应用中，了解和计算Modbus通讯时间非常重要，可以帮助我们优化系统性能和确保通讯的稳定性。
本文将详细介绍Modbus通讯时间的计算方法。
我们需要了解Modbus通讯的基本原理。
Modbus协议是一种主从式通讯协议，主设备通过发送请求命令来获取或控制从设备的数据。
通讯的时间主要取决于以下几个因素：波特率、数据位、停止位、奇偶校验等。
1. 波特率：波特率是指每秒传输的比特数，单位为bps（bits per second）。
波特率越高，传输速度越快，通讯时间越短。
常用的波特率有9600、19200、38400、57600、115200等。
2. 数据位：数据位指的是每个字节所占用的位数，通常为8位。
数据位越多，传输的数据越多，通讯时间会相应增加。
3. 停止位：停止位用于标识一个数据帧的结束。
通常情况下，每个数据帧都有一个停止位，值为1。
停止位的个数增加，通讯时间会相应增加。
4. 奇偶校验：奇偶校验是一种用于检测传输错误的方法。
常用的奇偶校验有奇校验和偶校验。
奇校验要求传输的数据中1的个数为奇数，偶校验要求传输的数据中1的个数为偶数。
奇偶校验的选择会对通讯时间产生一定的影响。
在计算Modbus通讯时间时，我们可以根据以上几个因素进行如下的计算步骤：1. 计算每个字节的传输时间：传输时间 = 数据位 / 波特率。
2. 计算每个数据帧的传输时间：数据帧传输时间 =（数据位 + 停止位 + 奇偶校验位）/ 波特率。
3. 计算总的通讯时间：总通讯时间= 数据帧传输时间× 数据帧个数。
需要注意的是，以上计算只考虑了数据传输的时间，实际的通讯时间还包括了其他因素的影响，如响应时间、延迟等。
因此，在实际应用中，我们需要综合考虑这些因素，进行合理的优化。
除了以上的计算方法，我们还可以通过使用现成的Modbus通讯测试工具来获取通讯时间。
uart配置原理
uart配置原理UART配置原理什么是UART？UART（Universal Asynchronous Receiver/Transmitter）是一种常见的串行通信接口，广泛应用于计算机与外部设备之间的数据传输。
它采用了异步传输方式，意味着数据在没有时钟信号的情况下进行传输。
UART的工作原理UART的工作原理非常简单，主要分为发送和接收两个过程。
发送数据过程1.数据准备：首先，将要发送的数据准备好。
数据可以是字节、字符、或其他形式的信息。
2.同步位：在发送开始之前，UART会发送一个同步位，用于通知接收方数据开始传输。
3.数据位：接下来，逐位将数据发送出去。
通常，一个字节的数据需要发送8位。
4.停止位：在数据发送完毕后，UART会发送一个或多个停止位，用于通知接收方数据传输结束。
接收数据过程1.侦听：接收方会侦听输入线路上的信号变化，以等待数据传输的开始。
2.同步位检测：一旦侦听到同步位的发送，接收方就知道数据的传输即将开始。
3.数据位接收：在接收过程中，接收方会逐位接收数据。
通常，一个字节的数据需要接收8位。
4.停止位检测：一旦接收到停止位，接收方就知道数据传输结束，并可以处理接收到的数据。
UART配置参数UART的配置参数多种多样，下面介绍几个常见的配置参数。
波特率（Baud Rate）波特率是UART通信中最重要的配置参数之一，它用于定义每秒钟传输的比特数。
常见的波特率有9600、115200等。
数据位（Data Bits）数据位用于定义每个字节中的位数。
通常，UART支持的数据位有5、6、7、8等。
停止位（Stop Bits）停止位用于定义数据传输结束的标识。
常见的停止位配置有1位、位和2位。
奇偶校验（Parity）奇偶校验用于数据的完整性检查。
奇偶校验可以是奇校验、偶校验，或者无校验。
总结UART是一种常见的串行通信接口，用于计算机与外部设备之间的数据传输。
它采用了异步传输方式，通过发送和接收数据过程实现数据的传输。
