边坡工程监测-2016
建筑边坡工程监测技术标准
建筑边坡工程监测技术标准建筑边坡工程监测技术是指通过对边坡工程施工、运营、维护过程中的变形、位移、裂缝、渗水等情况进行实时监测和分析,以保障边坡工程的安全稳定运行。
监测技术的标准化对于提高边坡工程的施工质量、延长工程寿命、预防事故发生具有重要意义。
因此,建立和完善建筑边坡工程监测技术标准具有重要的现实意义。
一、监测技术标准的制定背景。
建筑边坡工程是指在地面或者地下进行开挖、填方或者挖方工程,其施工过程中需要对边坡进行实时监测,以保证边坡的稳定性和安全性。
而监测技术标准的制定,可以规范监测过程中的操作流程、监测指标、监测设备选型等内容,为边坡工程的施工、运营、维护提供技术支撑。
二、监测技术标准的内容。
1. 监测指标的确定。
在建筑边坡工程监测技术标准中,需要确定监测指标,包括但不限于边坡的位移、变形、裂缝、渗水等情况。
通过对这些指标的监测,可以及时发现边坡工程的异常情况,从而采取相应的措施进行处理。
2. 监测设备选型。
监测设备的选型是建筑边坡工程监测技术标准中的重要内容。
不同的边坡工程需要不同类型的监测设备,如倾斜仪、位移计、裂缝计、渗流计等。
监测设备的选型需要根据具体的工程情况进行合理选择。
3. 监测频率和方法。
建筑边坡工程监测技术标准还需要规定监测的频率和方法。
监测频率应根据工程的重要性和复杂程度确定,监测方法可以包括定点监测、连续监测、远程监测等多种方式。
4. 数据处理和分析。
监测技术标准还需要规定对监测数据的处理和分析方法。
监测数据的处理和分析是保证监测结果准确性和可靠性的关键,需要制定相应的数据处理和分析流程。
三、监测技术标准的意义。
建筑边坡工程监测技术标准的制定和实施,可以提高边坡工程的施工质量,延长工程的使用寿命,预防边坡工程发生安全事故,保障人民群众的生命财产安全。
同时,监测技术标准的标准化还可以促进监测技术的发展和应用,推动建筑边坡工程监测技术的规范化和智能化。
四、监测技术标准的发展趋势。
如何进行边坡工程测量和监测
如何进行边坡工程测量和监测边坡工程测量和监测在土木工程领域中起着至关重要的作用。
这些工作的目的是确保边坡工程的稳定性和安全性,既保护环境又保障人民生命财产安全。
接下来,笔者将详细介绍如何进行边坡工程测量和监测。
一、边坡工程测量的目的边坡工程测量的目的是确定边坡的几何形态和变形情况。
首先,需要进行边坡地形的测量,包括高程和平面坐标的测定。
其次,需要对边坡内的土体进行测量,以了解土体的物理性质和力学特性。
最后,还需要进行边坡的变形监测,以及对边坡上的水文地质条件进行测定。
二、边坡工程测量的方法1. 边坡地形测量边坡地形测量通常使用全站仪等先进的测量设备。
首先,需要选择测站点,并安置好基准点。
然后,通过测量仪器测定目标点的平面坐标和高程值。
最后,将这些数据输入计算机中进行处理,绘制出边坡的地形图和剖面图。
2. 土体测量对于边坡土体和岩石的测量,通常采用实地取样和实验室测试相结合的方法。
通过取样,可以测定土体的含水率、容重、孔隙比等物理性质。
同时,还可以进行岩土试验,测定土体的强度和变形特性。
3. 边坡变形监测边坡的变形监测一般采用自动化监测系统。
这些系统可以记录和监测边坡的位移、倾斜、沉降等变形情况。
监测数据可以实时传输到计算机上进行处理和分析,及时预警和采取相应的措施。
三、边坡工程监测的目的边坡工程监测的主要目的是及时掌握边坡的变形情况,为采取相应的防护和修复措施提供科学依据。
同时,还可以提供边坡稳定性分析和设计的基础数据,确保工程的安全可靠。
1. 边坡稳定性分析通过对边坡的测量和监测数据进行分析,可以获得边坡的变形特征和变形规律。
结合地质条件和工程参数,可以对边坡的稳定性进行评估和分析。
这些分析结果对于边坡的设计和改进具有重要意义。
2. 预警和防护边坡监测系统可以及时监测到边坡的变形情况,当发现边坡发生大幅度的位移或倾斜时,可以及时向相关人员发送预警信息,以便采取相应的防护措施。
这些预警系统对于保护人民生命财产安全起到了至关重要的作用。

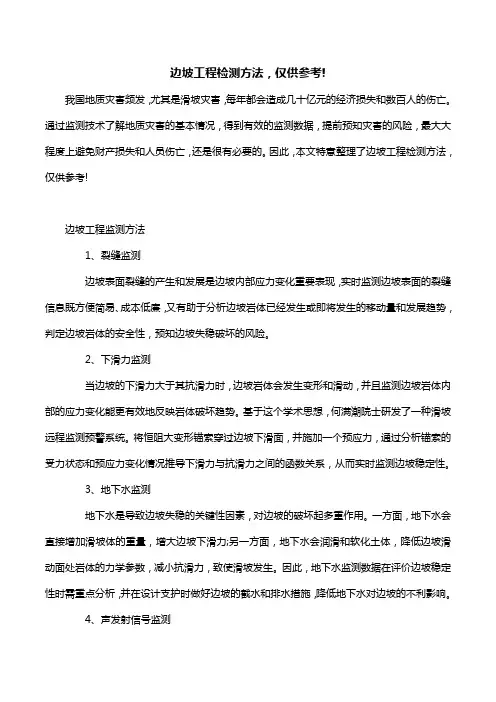

边坡工程检测方法,仅供参考!
边坡工程检测方法,仅供参考!我国地质灾害频发,尤其是滑坡灾害,每年都会造成几十亿元的经济损失和数百人的伤亡。
通过监测技术了解地质灾害的基本情况,得到有效的监测数据,提前预知灾害的风险,最大大程度上避免财产损失和人员伤亡,还是很有必要的。
因此,本文特意整理了边坡工程检测方法,仅供参考!边坡工程监测方法1、裂缝监测边坡表面裂缝的产生和发展是边坡内部应力变化重要表现,实时监测边坡表面的裂缝信息既方便简易、成本低廉,又有助于分析边坡岩体已经发生或即将发生的移动量和发展趋势,判定边坡岩体的安全性,预知边坡失稳破坏的风险。
2、下滑力监测当边坡的下滑力大于其抗滑力时,边坡岩体会发生变形和滑动,并且监测边坡岩体内部的应力变化能更有效地反映岩体破坏趋势。
基于这个学术思想,何满潮院士研发了一种滑坡远程监测预警系统。
将恒阻大变形锚索穿过边坡下滑面,并施加一个预应力,通过分析锚索的受力状态和预应力变化情况推导下滑力与抗滑力之间的函数关系,从而实时监测边坡稳定性。
3、地下水监测地下水是导致边坡失稳的关键性因素,对边坡的破坏起多重作用。
一方面,地下水会直接增加滑坡体的重量,增大边坡下滑力;另一方面,地下水会润滑和软化土体,降低边坡滑动面处岩体的力学参数,减小抗滑力,致使滑坡发生。
因此,地下水监测数据在评价边坡稳定性时需重点分析,并在设计支护时做好边坡的截水和排水措施,降低地下水对边坡的不利影响。
4、声发射信号监测岩石在受到外力作用时会不断地发生破坏,导致裂隙的形成或扩展,其储存在岩体内部的能量会以应力波的形式发散出来,从而形成声发射。
利用仪器采集岩体发射出的信号,通过信号处理对其分析和总结,能够探测岩体内部能量释放和变形破坏过程,以此预知边坡灾害的发生。
在实际工程中,边坡监测预警是边坡工程中不可或缺的内容,也是人类面对自然的重大课题。
近年来,许多边坡工程均在监测、分析、预警方面做了大量工作,取得了丰硕的成果。
随着科技发展和国家对生命财产重视程度的提高,边坡监测预警技术水平将会不断进步,应用前景十分广泛。

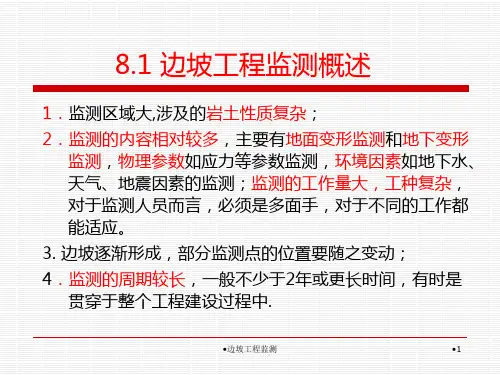

边坡工程监测课件
温度记录仪等
•15
地震仪等
监测方法: 1.简易观测法 2.设站观测法 3.仪表观测法 4.远程监测法
•边坡工程监测
•16
(一)简易观测法
人工观测:地表裂缝、地面鼓胀、沉降、坍塌; 建筑物变形特征; 地下水位变化、地温变化等现象。
简易测量:在边坡关键裂缝处埋设骑缝式简易观测桩; 在建(构)筑物裂缝上设简易裂缝测量标记;
缺点:精度较低。
用途:崩滑体处于速变、剧变阶段的监测; 危岩临空陡壁裂缝变化; 滑坡地表位移量变化速率较大时的监测。
•边坡工程监测
•23
(三)仪表观测法
特点:监测的内容丰富,精度高,测程可调,仪器便于携带; 可以避免恶劣环境对测试仪表的损害; 资料直观可靠,能连续观测。
用途:适用于中、长期监测
内容:用精密仪器仪表对变形斜坡进行地表及深部的位移、倾
设备; ●考虑经济上的合理性; ●不影响正常施工及使用; ●能形成统一的结论和简捷的报表。
•边坡工程监测
•30
二、测点布点原则
监测点的布置一般有以下 三个步骤: 1、测线布置 圈定主要的监测范围; 估计主要滑动方向,按滑动方
向及范围确定测线; 选取典型断面,布置测线; 再按测线布置相应监测点。
•边坡工程监测
•31
说明:
●对主滑方向和范围明确的边坡,测线可采用 十字型布置;
●测线十字型布置时,深部位移监测孔通常布 设在主滑方向上;
●对主滑方向和范围不明确的边坡,放射型布 置更适用。
●测线放射型布置时,在不同方向交叉布置深 部位移监测孔。
•边坡工程监测
•32
2、监测网形成:
考虑平面及空间的展布,各个测线按一定规律形 成监测网; 监测网的形成可能是一次也可能分阶段形成; 监测网的形成不但在平面,更重要的是体现在 空间上的展布。
边坡监测方案
市环快速路西北半环(凤中立交~渝遂立交段)拓宽改造工程凤中立交K0+000~K1+250段监测方案致诚建筑工程检测2016年7月29日目录1 工程概况 (1)1.1 总体概况 (1)1.2 地形地质概况 (2)1.3 边坡概况 (3)2 监测目的意义 (4)3 监测及编制依据 (4)4 监测容、方法及测点布置 (5)4.1 边坡体水平位移和垂直位移监测 (5)4.2 边坡顶部后方建构筑物水平位移和垂直位移监测 (10)4.3 边坡体顶部后方巡视及裂缝观测 (15)4.4 锚索拉力监测 (15)5 监测工期及资料提交 (17)6 劳动组织及监测质量保证措施 (18)6.1 劳动组织 (18)6.2 监测质量保证措施 (18)6.3 质量管理体系 (20)6.4 安全保障措施 (20)7 监测应急预案 (21)1 工程概况1.1 总体概况市环快速路西北半环拓宽改造工程(凤中立交~红槽房立交段)——凤中立交段(K0+000~K1+250)工程位于九龙坡区,立交北侧相邻规划家湾还建房和95645部队,西北侧为火车站和建材市场,西南侧为巨龙储运,房屋建设较密集,东南侧有大顺电气,和其规划的厂房,南侧为华岩寺风景区,交通方便。
原凤中立交中心位于新里程桩号K1+180附近,为蝶形立交,拥有4个匝道。
新凤中立交中心位于K0+780附近,较原立交向南移动了大约400米。
新建立交不利用原立交匝道,新建9条匝道及一条横贯东西的新区大道。
其中E、G匝道临近高边坡及部分居民房。
本工程线路区位如图1-1所示,线路主线纵断面如图1-2所示。
图1-1 凤中立交交通位置图图1-2 凤中立交设计示意图1.2 地形地质概况拟建场地属侵蚀剥蚀丘陵地貌。
整体地势东高西低,东北侧为一山包,最大标高为355.7m,西侧地势较为平坦,场地标高在316m至327m之间,相对高差40m。
拟建场地大部分为拆迁后的填土堆填。
拟建场地多数地段基岩被第四系土层覆盖,基岩露头零星出露。
边坡水平位移监测方案
边坡水平位移监测方案一、工程概述在进行边坡水平位移监测之前,首先需要对工程的基本情况有清晰的了解。
本次监测的边坡位于_____地区,为_____类型的边坡(如土质边坡、岩质边坡等),其高度约为_____米,长度约为_____米。
边坡的周边环境包括_____(如建筑物、道路、河流等)。
该边坡的稳定性对于周边的基础设施和人员安全具有重要意义。
二、监测目的边坡水平位移监测的主要目的是及时掌握边坡在施工和使用过程中的变形情况,以便提前发现潜在的安全隐患,为工程的安全施工和正常使用提供可靠的依据。
具体包括:1、监测边坡的水平位移变化趋势,判断其稳定性是否满足设计要求。
2、为施工过程中的边坡支护措施调整提供数据支持,确保施工安全。
3、预警可能发生的滑坡等地质灾害,保障周边人员和财产的安全。
三、监测依据1、(GB50026-2020)2、(JGJ 8-2016)3、边坡工程的设计文件和相关技术要求四、监测内容及精度要求1、监测内容边坡顶部的水平位移。
边坡坡面的水平位移。
可能影响边坡稳定性的关键部位的水平位移。
2、精度要求水平位移监测的精度应根据边坡的重要性、变形速率和工程要求等因素确定,一般不低于±1mm。
五、监测点布置1、监测点的布设原则监测点应布置在能反映边坡变形特征的关键部位,如边坡顶部、坡脚、潜在滑动面附近等。
监测点的布置应具有代表性,能够全面反映边坡的变形情况。
监测点的数量应根据边坡的规模、地质条件和工程要求等因素确定,一般不少于 3 个。
2、具体布置方案在边坡顶部每隔_____米布置一个监测点,共布置_____个监测点。
在边坡坡面每隔_____米布置一个监测点,共布置_____个监测点。
在潜在滑动面附近布置_____个监测点。
六、监测方法及仪器设备1、监测方法常用的边坡水平位移监测方法有全站仪测量法、GPS 测量法、激光测量法等。
根据本工程的实际情况,选用全站仪测量法。
2、仪器设备选用精度不低于_____(具体精度)的全站仪进行监测。
边坡工程监测技术方法及原则
边坡工程监测技术方法及原则引言:我国土地资源十分丰富,边坡内部的结构也非常复杂,在边坡工程的开挖、加固、以及防护的过程中,要深入了解地质、地形,通过对地质的勘探、了解后,工程技术人员再进行设计施工处理,保持边坡的稳定状态,防止出现险情。
一、边坡工程监测的作用边坡工程的检测涉及到我国多种建设领域中,边坡工程监测的作用如下:1、及时跟踪边坡内部岩石的实际情况,向施工方以及监理提供真实有力的数据,做出合理的施工设计,调整相关的施工工艺,在施工组织人员进行施工时,并根据提供的数据保证边坡的稳定程度,尽可能的避免和减少崩塌、滑坡等情况的发生,对信息化施工的时代,取得最佳的经济效益。
2、通过检测,预测有可能发生位移、变形趋势的地点,通过了解边坡的滑动方向和失稳的方式,并掌握其规律和特征,为相关的部门提供有力的参数信息,对边坡滑动和蠕动及时提供有力的技术依据,减少工程的施工组织人员因缺少数据而造成的损失,为相关的防灾救灾的对策提供了有力的依据。
3、根据监测结果,对已经发生崩塌、滑坡的地区,进行后期的加固处理。
所以监测不但是调查、研究崩塌和滑坡,还是在发生崩塌地质灾害时进行防治的重要依据。
通过监测之后得到信息,为相关部门提供有力的解决措施。
4、岩土体的特征都有所不同,有的数据通过试验无法直接取得,可以通过实际监测,对有关位移反分析提供有力的数据。
二、边坡监测的目的和特点1、边坡工程监测的目的1)及时判断边坡有滑动趋势的范围,观测边坡是否有崩塌的可能性。
2)监测边坡整治,并检验其整治的效果。
3)对新边坡的施工以及老边坡的整治,提供信息,完善施工设计和施工工艺。
4)积累数据,根据力学理论,为边坡滑坡找到解决措施。
2、边坡工程监测的特点:岩土体的性质比较复杂,所以在整个工程建设的过程中随时进行监测,监测的区域较大,并随着边坡的形成,不断改变监测点的位置。
三、边坡工程监测的内容和方法边坡工程监测主要是了解地质类型和变形机理,近年,边坡工程监测技术、工具不断更新,由原来的人工简易皮尺工具到现在的仪器监测,又正在向高精度、自动化的远程系统的边坡工程监测技术发展,根据监测后得到的信息,找到坡体滑坡、崩塌等动态变化的规律,预测可能发生的灾害,减少坡体灾害的发生。
边坡水平位移监测方案
边坡水平位移监测方案一、工程概述在进行边坡水平位移监测之前,首先需要对监测的边坡工程进行详细的概述。
该边坡位于_____地区,属于_____类型的边坡(如土质边坡、岩质边坡等)。
边坡的高度为_____米,长度为_____米,坡度约为_____度。
边坡周边的环境情况包括_____(如建筑物、道路、河流等)。
边坡的用途为_____(如公路护坡、建筑场地边坡等)。
二、监测目的边坡水平位移监测的主要目的是及时掌握边坡在施工过程中以及使用期间的位移变化情况,为工程的安全施工和正常使用提供可靠的数据支持。
具体包括以下几个方面:1、及时发现边坡可能出现的失稳迹象,为采取相应的加固措施提供依据。
2、验证边坡支护设计的合理性,为优化设计提供参考。
3、为施工过程中的安全管理提供决策依据,确保施工人员和周边环境的安全。
4、长期监测边坡的稳定性,为工程的后期维护和管理提供数据支持。
三、监测依据本次边坡水平位移监测方案的制定依据以下规范和标准:1、《工程测量规范》(GB 50026-2020)2、《建筑变形测量规范》(JGJ 8-2016)3、《岩土工程监测规范》(GB 50497-2019)4、边坡工程的设计文件和相关技术要求四、监测内容边坡水平位移监测的主要内容包括以下几个方面:1、边坡顶部水平位移监测在边坡顶部沿纵向每隔_____米设置一个监测点,监测点采用混凝土标石或钢钉进行埋设。
使用全站仪或水准仪对监测点的水平位移进行定期观测,观测精度不低于_____毫米。
2、边坡坡面水平位移监测在边坡坡面上每隔_____米设置一个监测剖面,每个剖面上每隔_____米设置一个监测点。
监测点采用锚杆或土钉进行固定,并安装位移传感器进行实时监测。
监测数据通过无线传输方式发送至监测中心,实现远程实时监控。
3、周边建筑物水平位移监测对边坡周边可能受到影响的建筑物进行水平位移监测,在建筑物的墙角、柱基等部位设置监测点,监测方法与边坡顶部水平位移监测相同。
边坡监测措施
边坡监测措施引言边坡是指沿山体或者地块边缘的倾斜表面,由于地质力学和地形条件的影响,边坡容易发生滑坡或者崩塌等灾害。
为了保护边坡的稳定性,减少灾害风险,边坡监测措施是非常重要的一环。
本文将介绍一些常见的边坡监测措施及其实施细节。
边坡监测措施1. 地面测量监测地面测量监测是一种直接观测边坡变形的方法。
常用的地面测量监测技术有:•杆面测量:通过在边坡上设置一系列参考点,使用全站仪等测量设备定期测量这些参考点的位置变化,以获得边坡的变形情况。
•GPS测量:通过在边坡上设置若干GPS接收器,定期测量这些接收器的位置变化,以获得边坡的变形情况。
•激光扫描测量:使用激光扫描设备对边坡进行扫描,得到边坡的三维模型,可以通过比较不同时间点的模型来判断边坡的变形情况。
以上地面测量监测方法可以结合使用,以获得较为准确的边坡变形监测结果。
在实施地面测量监测时,需要注意选择合适的监测点位置,以及定期进行测量和分析。
2. 岩石应力监测对于岩石边坡来说,岩石的应力状态是决定边坡稳定性的重要因素之一。
因此,岩石应力监测是边坡监测的重要内容。
常用的岩石应力监测方法有:•应力计:通过在边坡内部安装应力计,测量岩石内部的应力状态。
应力计可以是应变计、压力计、位移计等不同类型的传感器。
•声波测量:通过在岩石边坡内部发送声波,并测量声波的传播速度来推断岩石的应力状态。
声波测量可以采用反射法、折射法等不同方法。
岩石应力监测需要考虑选取合适的监测点位置,并注意应力计的安装深度和方向,以保证监测结果的准确性。
3. 水位监测水位的变化对边坡稳定性有着重要的影响。
因此,边坡监测中也需要关注水位的变化情况。
常用的水位监测方法有:•水位计:通过在边坡内安装水位计,定期测量水位的变化情况。
水位计可以是位移式水位计、压力式水位计等不同类型的传感器。
•水文测量:通过定期观测附近水文站的水位变化情况,来推测边坡的水位变化情况。
水位监测需要选择合适的监测点位置,并定期进行水位测量和分析。
2016监测项目交流
地表位移
全天候实时三维坐标,变形结果直接观测,最直观的 预警指标
系统平台
监测点布置图
网络化、可视化地质灾害信息查询和发布
降雨量图
直观显示降雨强度
深部位移曲线
强降雨引起的边坡深部位移变化曲线
GNSS监测数据
高精度监测成果,量化 的监测预警指标
多要素关联分析
雨量
深部位移
实时自动预警
短信,邮件的预警手段,确保预警信息及时可靠的通知到人
2015年11月13日浙江丽水山体滑坡
滑坡安全事故频发
12·20深圳山体滑坡
自动化设备安装
雨量
降雨量和降雨强度的观测,气象预警主要指标
地 下 水 位 监 测
地下水变化引起的地质变化主要原因,需要长期的地 下水监测,及时掌握动态变化情况
深部位移
确定滑坡深部滑带、测量滑坡深部岩土体活动 和变化趋向是研究滑坡稳定性的重要内容
应用案例
从化良口滑坡监测
广州纳土场滑坡隐患监测
广州市委陈如桂副书记调研地灾隐患
梅州客家小镇边坡监测
轨道交通自动化监测
地铁、城轨、有轨电车等轨道交通系统施工和运营 期结构安全监测是重要安全保障
监测设备安装
施 工 安 全 措 施
监Hale Waihona Puke 测 点 安 装监 测 点 安 装
基 准 点 安 装
一步生成可打印报告
外业自动化
自动全站仪普及
马达驱动,目标自动照准
索佳DX自动照准智能型全站仪让自动测量普及!
机载版自动监测软件
方便灵活适应现场环境,上传建委平台
电脑版监测软件
自动监测,实时计算,展示成果
平板无线控制
无线连接操作方便易用,实时显示监测成果
边坡监测方案
边坡监测方案(总21页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录一、工程概况 (2)二、监测目的 (2)三、监测方案编制依据 (2)四、技术要求 (3)、监测项目及工作量 (3)、监测工期及监测频率 (3)、监测警戒值 (5)、监测等级 (5)五、基准点、监测点的布设与保护 (6)、基准点的布设与保护 (6)、监测点的布设与保护 (7)六、监测方法及精度 (9)、控制网测量方法及精度 (9)、各项目监测方法及精度 (11)、巡视检查 (15)七、监测应急措施 (16)八、监测数据成果提交 (17)九、监测人员的配备 (17)十、监测仪器设备配备 (17)十一、进度保证措施 (18)十二、质量保证措施 (18)十三、安全保证措施 (19)十四、基坑监测平面布置图 (20)监测技术方案一、工程概况拟建项目为武警厦门消防支队经济适用住房项目工程北侧边坡,由于住房项目建设,将对场地进行开挖,形成本边坡。
坡脚为小区道路,标高约,开挖形成的边坡坡顶标高介于~,边坡高为~,边坡长度约180m。
中部由于开采石材,现留有长约82m的采石坑,高2~13m。
边坡北段及采石坑主要为岩质边坡,南段为土质边坡,为永久性建筑边坡。
根据《建筑边坡工程技术规范》第条判定,K0+000~+090、B0+000~+082段边坡安全等级为一级,其余地段安全等级为二级。
二、监测目的1)保证施工安全。
边坡支护工程是一种风险性大的系统工程,施工应遵照动态设计、信息化施工规定,确保边坡及周边的安全。
2)预测施工引起的支护变形。
根据变形的发展趋势决定是否采取加固措施,并为确定经济、合理的措施提供依据。
3)控制各项监测指标。
根据已有的经验及规范要求,检查施工中的各项监测指标是否超过允许范围,并及时分析上报,以便做出施工调整的依据。
4)验证支护结构设计,指导施工。
结构设计中采用的设计原理与现场实测的结构受力、变形情况往往有一定的差异,将监测数据与预测值相比较以判断前一步施工工艺和施工参数是否符合预期要求,以确定和优化下一步的施工参数,做到信息化施工。
边坡监测方案主控措施
边坡监测方案主控措施引言边坡是地质灾害中常见的一种,其威胁到人们的生命财产安全。
为了及时发现边坡的变形和不稳定情况,保障人们的安全,进行边坡监测变得至关重要。
本文将介绍边坡监测的主控措施,包括监测设备的选择和布置、数据采集和处理、预警和应急措施等。
设备选择和布置边坡监测通常需要使用一些专门的设备,以获取边坡的变形和不稳定情况。
常见的边坡监测设备包括倾角仪、位移计、压力传感器等。
1. 倾角仪:倾角仪可以测量边坡的倾斜角度,用于监测边坡的变形情况。
选用倾角仪时需要考虑其精度、稳定性和耐久性等因素。
2. 位移计:位移计可以测量边坡的水平和垂直位移,用于监测边坡的位移情况。
选用位移计时需要考虑其精度、测量范围和安装方式等因素。
3. 压力传感器:压力传感器可以测量边坡内部的土体压力,用于监测边坡的稳定情况。
选用压力传感器时需要考虑其灵敏度、测量范围和耐久性等因素。
在布置监测设备时,需要根据边坡的实际情况确定布设位置和数量。
通常情况下,应选择位于边坡顶部、中部和底部的监测点,并确保监测设备能够覆盖整个边坡的变形范围。
数据采集和处理边坡监测的数据采集和处理是保证监测效果的关键环节。
合理的数据采集和处理方案可以提高监测数据的准确性和稳定性。
1. 数据采集:可以采用自动或人工两种方式进行数据采集。
自动采集方式可以使用传感器和数据记录仪进行实时数据采集,而人工采集方式则需要定期到现场进行数据采集。
根据实际需要,可选择适当的采集频率,并确保采集数据的准确性和完整性。
2. 数据处理:采集到的监测数据需要进行处理和分析,以获取边坡的变形和不稳定情况。
数据处理可以使用专门的数据处理软件,通过数据对比和趋势分析等方法,判断边坡的状况。
同时,还可以将数据与历史数据进行比较,以评估边坡稳定性的演化趋势。
预警和应急措施边坡监测的目的是及时掌握边坡的变形和不稳定情况,并采取相应的预警和应急措施,保障人们的生命财产安全。
1. 预警机制:通过数据分析和处理,建立合理的预警机制,以及时发现边坡的异常变化。
边坡工程监测
应力监测主要内容
• 岩土应力监测:土中应力、地应力等。 • 接触应力监测:岩土与结构界面应力监 测、结构反力监测等。 • 结构应力监测:锚杆(索)轴向应力监测、混 凝土结构应力应变监测等。
31/85
岩土应力监测
• 监测坡体内部岩土的应力变化动态。通过 土中应力监测,了解坡体应力分布状态, 定量解析坡体变形破坏机制,帮助工程技 术人员认识坡体变形性质和规模,准确把 握其稳定程度和发展趋势。
17/85
主要地下变形监测方法
钻孔测斜仪 多点位移计 多点沉降仪 TDR监测
18/85
钻孔测斜仪
19/85
多点位移计
20/85
多点沉降仪
21/85
TDR监测
• TDR:时域反射 • 由TDR同轴电缆、电缆 测试仪和数据记录仪组 成。 • 基本原理如同雷达,通 过对同轴电缆激发一个 电脉冲,遇到一个断点 或变形是将返回一个 “跳跃”信号。 • 变形位置、量级、速率 可以较为准确确定。
11/85
主要设站监测方法
• • • • • • 大地测量法 GPS测量法 RS测量法 近景摄影测量法 激光全息测量法 激光散斑测量法 • 工点监测 • 区域或路段监测
12/85
大地测量法
• 常用的大地测量法主要有 两方向(或三方向)前方交 会法、双边距离交会法、 视准线法、小角法、测距 法、几何水准测量法以及 精密三角高程测量法等 。 • • • • 能确定边坡地表变形范围; 量程不受限制; 能观测坡体的绝对位移量; 在滑坡发生剧滑时,监测仪 器设施不会因滑坡加速运动 而损坏,监测人员不必到滑 坡体上,因此能保证滑坡监 测的连续性。
36/85
锚索应力计
37/85
边坡监测的方法有哪些?
边坡监测的方法有哪些?矿山、公路、铁路露天边坡一旦发生滑坡、垮塌事故,将会造成难以挽回的损失。
为促进技术进步,确保安全生产,合理预防灾害,国家制定一系列规范,规定露天矿在建设和开采阶段,必须对采场边坡、排土场边坡等进行工程监测。
边坡监测项目包括巡查巡视、变形监测、应力监测、振动监测和水文监测。
除了巡查巡视需要人工,其他项目均可实现在线监测。
矿山之星在线监测系统可以做到实时监控,主动预警,具有稳定性。
监测频率根据边坡位移速率和季节来确定。
汛期和雨季监测频率应当加大。
边坡监测仪器量程、精度和灵敏度应满足监测等级要求。
此外,应选用可靠性和长期稳定性良好的仪器,仪器应具有防风、防雨、防潮、防震、防雷、防腐等与环境相适应的性能。
进行变形监测,变形监测是规范中规定必须进行的监测项目。
变形监测包括地表水平位移和垂直位移,裂缝、错位,边坡深部变形,支护结构变形。
需要采用测斜仪、应力计等仪器对以上项目进行监测。
进行应力监测:包括边坡应力和支护结构应力监测。
通过监测岩石的应力变化来实现地压监测的在线监测及预警。
1.根据矿区的地质构造,结合岩土力学知识选定多个监测点;2.在每个选定位置钻孔的孔底和孔口锚固一根或者多根钢绞线,形成一个覆盖全面的监测网络;3.当孔底处的岩石应力改变时,钢绞线的受力必然会改变;4.多功能传感器会将钢绞线受力数据上传到监测中心,达到警戒值时主动预警。
振动监测为爆破振动监测。
矿山爆破会改变岩体应力,可能会造成垮塌。
通过振动监测岩体的受力情况。
运用微震(声发射)监测可监测岩体稳定性。
在岩体结构在破坏之前,必然持续一段时间以声的形式释放积蓄的能量。
这种能量释放的强度,随着结构临近失稳而变化。
每一个声发射与微震都包含着岩体内部状态变化的丰富信息,对接收到的信号进行处理、分析,可作为评价岩体稳定性的依据。
因此,可以利用岩体声发射与微震的这一特点对岩体的稳定性进行监测,从而预测岩体塌方、冒顶、片帮、滑坡和岩爆等地压现象。
公路边坡监测方法
公路边坡监测方法公路边坡监测是确保公路运行安全和防止边坡灾害发生的重要措施之一。
随着交通发展和公路建设规模的扩大,公路边坡监测方法的精度和效率要求也越来越高。
本文将介绍几种常见的公路边坡监测方法,包括地面监测、遥感监测和无人机监测。
一、地面监测方法地面监测是最传统和常用的公路边坡监测方法之一。
这种方法依靠工程人员实地巡查和观测,通过目测、测量仪器以及监测设备进行数据采集和分析。
常用的地面监测设备包括水平仪、倾角计、位移传感器等。
地面监测方法的优点是操作简单,成本较低,适用于小规模的边坡监测。
然而,由于其依赖于人工观测,存在主观因素,监测结果的准确性和实时性有限。
二、遥感监测方法遥感监测是利用卫星、飞机等遥感技术对公路边坡进行监测和分析。
这种方法通过获取高分辨率的卫星遥感图像或航空遥感影像,利用遥感软件对图像进行处理和解译,提取边坡的信息和变化趋势。
遥感监测方法具备全面、快速、无盲区的优势,能够及时、大范围地监测公路边坡的变化情况。
同时,遥感技术还可以通过不同时间段的图像对比分析,识别边坡的稳定性,并提供预警信息。
然而,由于遥感图像的分辨率受限,对较小尺度的边坡监测可能不够敏感。
三、无人机监测方法随着无人机技术的不断发展,无人机监测成为了较为先进和有效的公路边坡监测方法之一。
无人机搭载高精度的遥感相机及测量仪器,能够在较低飞行高度下获取高分辨率的影像和数据。
无人机监测方法通过飞行任务规划、图像采集、数据处理和分析等步骤,对公路边坡进行多角度、多尺度的全方位监测。
该方法具有高分辨率、高精度、高效率的特点,能够实现对细小岩石体、裂缝、变形等边坡异常情况的快速发现和预警。
然而,无人机监测方法的应用成本相对较高,需要专业技术人员进行操作和数据处理。
综上所述,公路边坡监测方法根据监测需求和条件的不同,可选择地面监测、遥感监测和无人机监测等方法。
地面监测方法简单易行,适用于小规模的边坡监测;遥感监测方法全面快速,能够提供大范围的边坡信息;无人机监测方法高效精准,适用于较大规模和复杂环境的边坡监测。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三、监测报表
监测日报表:最为直接的原始资料; 阶段性报表:对一定阶段后的数据加以处理
后提出的数据、报表及建议; 监测总表:一个监测周期后提出的规律性的
归纳和建议。
四、监测报告
工程地质背景 施工及工程进展情况 监测目的、监测项目设计和工作量分布 监测周期和频率 各项资料汇总 曲线判断及结论 数值计算及分析 结论及建议
在建(构)筑物裂缝上设简易裂缝测量 标记,在边坡关键裂缝处埋设骑缝式简易 观测桩。
用途: 用于已有滑动迹象边坡的监测;
从宏观上掌握崩塌、滑坡的变形动态及发展 趋势;
初步判定崩滑体所处的变形阶段及中短期滑 动趋势;
仪表观测的补充。
二、设站观测法
要点:
(1)在边坡体上设立变形观测点(成线状、 格网状等);
2. 测点布点原则: 测线布置 圈定主要的监测范围; 估计主要滑动方向,按滑动方向及范围确定
测线; 选取典型断面,布置测线; 再按测线布置相应监测点。
对主滑方向和范围明确的边坡,测线采用十 字型布置;对主滑方向和范围不明确的边坡,采 用放射型布置。
3. 监测周期与频率 : 施工初期及爆破阶段:结合爆破工程而定,每
四、边坡工程监测的特点
1、监测区域大,涉及的岩土性质复杂; 2、边坡逐渐形成,部分监测点的位置要随之变动; 3、监测的期限较长,贯穿于整个工程建设过程。两年
甚至更长时间。
五、边坡变形阶段
从边坡变形角度分为初始蠕变、稳定蠕 变和加速蠕变三个阶段。
(1)初始蠕变阶段:变形速率小,趋势 不明显,破坏征兆不一定发生,要求测试 精度较高,侧重于长期监测;
用途:适用于中、长期监测。
四、远程自动化监测法
特点:远距离无线传输。
优点: 自动化程度高; 全天候观测; 省时、省力、安全 。
缺点: 传感器质量不过关; 仪器的组装工艺和长期稳定性较差; 运行中故障率高; 很难适应野外恶劣的监测环境; 数据传输有中断; 数据可靠度难以使人置信; 价格昂贵。
第 3 节 监测方案
第8章 边坡工程监测
主要内容
概述 监测内容及方法 监测数据整理与分析
第1节 概 述
一、边坡的概念
边坡:具有一定坡度的坡面;为满足工程需要而 对自然边坡进行改造,称为边坡工程。
二、分类 按成因分为自然边坡和人工边坡。 自然边坡:经河流的冲蚀、切割以及风化、卸
荷作用形成。 人工边坡:受人类工程活动影响,坡面几何形
(2)稳定蠕变阶段:变形发展较快,位移 量开始增大,要求测试敏感部位,需考虑量程 和精度;
(3)加速蠕变阶段:变形速率大,趋势明 显测量精度允许降低,侧重于短期临滑监测。
长期监测侧重于对边坡岩体进行动态跟踪, 了解边坡稳定性变化;短期监测侧重于滑坡预 报。
六、监测内容
监测内容
详细内容
测点布置
地面大地变形、地表 边坡表面、裂缝、
(2)在变形区影响范围之外稳定地点设置固 定观测站;
(3)用测量仪器定期监测变形区内网点的三 维位移变化。
主要设站监测方法
大地测量法 GPS测量法( Global Positioning System全
球定位系统) RS测量法(Remote Sense 遥感技术) 近景摄影测量法 激光全息测量法 激光散斑测量法
次爆破后监测1次 初始蠕变或稳定蠕变:初测时每日或两日一次 施工阶段:3~7日一次 运营阶段:每一水文年为一周期,每两个月监
测一次,雨期加强到一个月一次 处于加速蠕变状态变形量增大和变形速率加快
时:加大监测频次,时刻注意变形值。
二、监测方案设计的原则
1. 监测项目选择的原则: 一般以光学,机械和电子设备为先后顺序选用
变形监测 裂缝、地下深部变形、 滑动部位、支护
支护结构变形
结构
应力监测
边坡岩体应力、抗滑 桩、锚杆(索)应力
岩体内部、锚杆
主筋、支护结构 应力最大处
地下水等 地下水位、孔隙水压
环境监测
力、降雨量、流量、 温度等
钻孔、出水点、 滑坡体
第 2 节 边坡工程监测方坍塌; 建筑物变形特征; 地下水位变化、地温变化等现象。 简易测量:
作业
1、确定单桩承载力的现场测试方法较多,试举2种方 法说明如何确定单桩承载力?
2、说明标准贯入试验目的、适用条件及工程应用。
3、下面3张图为阜阳市颍东区临颍安置房工程场地波 速测试成果图,请判别该场地是否为液化场地,场地 类别如何?
No Image
4、设桩长为20m,其混凝土波速度为4000m/s,试 画出下列情况下的理论时域信号波形。(需标明时间 和位置) ① 完整; ② t=5ms,波阻抗减小处; ③ t=2.5ms,波阻抗增大处。
优点: 监控面广,能确定边坡地表变形范围; 量程不受限制; 能观测到边坡体的绝对位移量。
缺点: 受到地形通视条件限制和气象条件的影响; 工作量大,工作周期长。
三、仪表观测法 特点: 监测的内容丰富,精度高,测程可调,仪器
便于携带; 可以避免恶劣环境对测试仪表的损害; 资料直观可靠,能连续观测。
5、某方桩的砼密度为2450kN/m3,桩长20m,横截 面尺寸为450㎜×450㎜,波速为4000m/s,求: ①波阻抗(Z=ρCA); ②弹性模量; ③第一次和第二次桩底反射时间。
状较规整,稳定性经过计算设计的边坡。
按岩体性质分为岩质边坡和土质边坡。
三、边坡监测主要目的 1、把握坡体变形、应力、以及地下水活动等动
态特征和发展规律; 2、基于监测资料,分析判断坡体稳定性状态及
其发展趋势,必要时进行监测预警,或灾害 预测预报; 3、检验边坡整治的效果; 4、为滑坡理论和边坡设计方法的研究积累数据。
一、边坡工程监测方案设计的内容
监测内容--测什么 监测方法和仪器--怎么测; 施测部位和测点布置--测哪里; 监测期限和频度--何时测; 预警值及报警制度等实施计划--怎么办。
二、监测方案设计的原则
1. 监测项目选择的原则: 一般以光学,机械和电子设备为先后顺序选用
设备; 考虑经济上的合理性; 不影响正常施工及使用; 能形成统一的结论和简捷的报表。
