数字电路寄存器设计

合集下载

计算机硬件设计复习

计算机硬件设计复习计算机硬件设计是计算机科学与技术领域中的一个重要分支，是指通过组合和连接各种硬件模块，从而实现计算机系统的设计与搭建。

下面将介绍计算机硬件设计的相关知识，帮助大家复习和巩固相关概念。

一、计算机硬件的基本组成计算机硬件由各种不同功能的硬件模块组成，常见的硬件模块包括中央处理器（CPU）、内存（RAM）、硬盘、显卡、声卡等。

这些硬件模块通过总线连接起来，共同协作完成计算任务。

1. 中央处理器（CPU）中央处理器是计算机的核心部件，负责执行计算机指令、控制计算机的运行和处理各种数据。

CPU包括运算器、控制器和高速缓存等组成部分。

2. 内存（RAM）内存是计算机用于存储数据和程序的临时存储器件，其容量直接影响计算机的运行速度。

内存分为主存和辅存，主存速度较快但容量较小，辅存速度较慢但容量较大。

3. 硬盘硬盘是计算机中用于永久存储数据的设备，容量较大且价格相对较低。

硬盘通过磁道和扇区的方式将数据存储在磁盘上。

4. 显卡显卡是将计算机中的图像数据转化为显示信号的设备，负责显示图像和视频。

5. 声卡声卡是将计算机中的声音信号转化为可听声音的设备，负责计算机音频的输入和输出。

二、计算机硬件设计的原理与方法计算机硬件设计的原理与方法包括数字电路设计原理、逻辑门电路、存储器和寄存器设计、时序控制电路设计等。

下面将对其中的几个重要原理进行介绍。

1. 数字电路设计原理数字电路设计原理是计算机硬件设计的基础，涉及数字信号与模拟信号的转换、逻辑运算、时钟信号等方面。

常见的数字电路门电路如与门、或门、非门等。

2. 逻辑门电路逻辑门电路是实现各种逻辑运算的硬件电路，常见的逻辑门电路包括与门、或门、非门、与非门、或非门和异或门等。

通过逻辑门的组合，可以实现各种复杂的逻辑运算和数据处理。

3. 存储器和寄存器设计存储器和寄存器是计算机中用于存储数据和指令的部件。

存储器按照存取方式可分为随机存取存储器（RAM）和只读存储器（ROM）等。

EDA_VHDL_并入串出移位寄存器

WAIT; END PROCESS init; …
… always : PROCESS -- optional sensitivity list -- ( ) -- variable declarations BEGIN wait for 50ns; clk<=not clk; END PROCESS always; …
--load=0则预置数
elsif clk’event and clk=’1’then
qq(7 downto 1)<=qq(6 downto 0);
end if;
y<=qq(7); --高位赋予串行输出端口
dataout<=qq;
end process;
end yw_arch;
--否则上升沿到 --左移
init : PROCESS
-- variable declarations
BEGIN
wait for 100ns;load<='1';
wait for 100ns;data<="10010110";
wait for 100ns;load<='0';
wait for 100ns;load<='1'; -- code that executes only once
Template Writer 新建test bench文件，作为 modelsim仿真的测试平台；根据需求修改test bench文件
并入、并出和串出移位寄存器
5.通过AssignmentsSettingSimulation Compile test bench添加仿真测试平台，相关设置如右图所示

八位移位寄存器verilog代码

一、引言在数字电路设计中，移位寄存器是十分常见的电路元件。

它能够对输入的数据按照特定的规则进行位移操作，常见的有左移、右移、循环移位等。

在Verilog语言中，我们可以通过编写代码来实现八位移位寄存器。

本文将从深度和广度方面展开对八位移位寄存器的Verilog代码进行全面评估，并撰写有价值的文章。

二、基本概念在开始编写八位移位寄存器的Verilog代码之前，我们首先要明确其基本概念。

移位寄存器是一种能够在时钟信号的控制下，对输入数据进行位移操作的寄存器。

而八位移位寄存器则是指这个寄存器能够对八位二进制数据进行位移。

这意味着在Verilog代码中，我们需要定义一个八位的寄存器，并编写移位操作的逻辑。

我们还需要考虑如何控制时钟信号和输入数据，以使得移位操作能够按照我们的期望进行。

三、Verilog代码实现```verilogmodule shift_register(input wire clk, // 时钟信号input wire rst, // 复位信号input wire [7:0] data_in, // 输入数据output reg [7:0] data_out // 输出数据);// 初始化寄存器always @(posedge clk or posedge rst)beginif (rst)data_out <= 8'b00000000; // 复位时，将寄存器清零elsedata_out <= data_in; // 否则将输入数据写入寄存器end// 左移操作always @(*)begindata_out = {data_out[6:0], 1'b0}; // 将寄存器中的数据向左移动一位end// 右移操作always @(*)begindata_out = {1'b0, data_out[7:1]}; // 将寄存器中的数据向右移动一位endendmodule```以上是一个简单的八位移位寄存器的Verilog代码实现。

数字集成电路设计 pdf

数字集成电路设计一、引言数字集成电路设计是一个广泛且深入的领域，它涉及到多种基本元素和复杂系统的设计。

本文将深入探讨数字集成电路设计的主要方面，包括逻辑门设计、触发器设计、寄存器设计、计数器设计、移位器设计、比较器设计、译码器设计、编码器设计、存储器设计和数字系统集成。

二、逻辑门设计逻辑门是数字电路的基本组成单元，用于实现逻辑运算。

常见的逻辑门包括与门、或门、非门、与非门和或非门等。

在设计逻辑门时，需要考虑门的输入和输出电压阈值，以确保其正常工作和避免误操作。

三、触发器设计触发器是数字电路中用于存储二进制数的元件。

它有两个稳定状态，可以存储一位二进制数。

常见的触发器包括RS触发器、D触发器和JK触发器等。

在设计触发器时，需要考虑其工作原理和特性，以确保其正常工作和实现预期的功能。

四、寄存器设计寄存器是数字电路中用于存储多位二进制数的元件。

它由多个触发器组成，可以存储一组二进制数。

常见的寄存器包括移位寄存器和同步寄存器等。

在设计寄存器时，需要考虑其结构和时序特性，以确保其正常工作和实现预期的功能。

五、计数器设计计数器是数字电路中用于对事件进行计数的元件。

它可以对输入信号的脉冲个数进行计数，并输出计数值。

常见的计数器包括二进制计数器和十进制计数器等。

在设计计数器时，需要考虑其工作原理和特性，以确保其正常工作和实现预期的功能。

六、移位器设计移位器是数字电路中用于对二进制数进行移位的元件。

它可以对输入信号进行位移操作，并输出移位后的结果。

常见的移位器包括循环移位器和算术移位器等。

在设计移位器时，需要考虑其工作原理和特性，以确保其正常工作和实现预期的功能。

七、比较器设计比较器是数字电路中用于比较两个二进制数的元件。

它可以比较两个数的值，并输出比较结果。

常见的比较器包括并行比较器和串行比较器等。

在设计比较器时，需要考虑其工作原理和特性，以确保其正常工作和实现预期的功能。

八、译码器设计译码器是数字电路中用于将二进制数转换为另一种形式的元件。

数字逻辑电路asic设计

数字逻辑电路asic设计数字逻辑电路ASIC设计是一个复杂的过程，涉及多个阶段。

以下是设计的基本步骤：1. 功能指标：明确设计的目的和功能需求，这通常涉及到详细的功能描述和接口定义。

2. 系统级设计：使用高级语言（如Matlab、C等）对各个模块进行描述，并进行方案的可行性验证。

3. 前端流程：RTL寄存器传输级设计：使用硬件描述语言（如Verilog）对电路进行描述，重点是寄存器之间的传输。

功能验证（动态验证）：对设计的功能进行仿真验证，需要激励驱动，是动态仿真。

常用的仿真验证工具包括Mentor公司的Modelsim、Synopsys的VCS和Cadence的NC-Verilog。

逻辑综合（Design Compile）：指定特定的综合库，添加约束文件。

逻辑综合得到门级网表（Netlist）。

4. 后端流程：物理设计（Layout）：基于逻辑综合后的网表进行物理设计，包括布局、布线和时钟树综合等。

DRC/LVS 检查：进行设计规则检查和布局与电路图一致性检查，确保设计的正确性和工艺的可行性。

5. 形式验证（静态验证）：对综合后的网表进行功能上的验证。

6. 版图生成：根据设计要求和工艺参数，生成用于制造的版图。

7. 投片制造：将生成的版图送至半导体制造工厂进行制造。

8. 测试与验证：制造完成后，对芯片进行测试和验证，确保其功能和性能满足设计要求。

9. 封装与上市：如果芯片通过所有测试和验证，则进行封装，并推向市场。

在进行ASIC设计时，需要权衡多个因素，如速度、面积、功耗和上市时间等。

另外，ASIC设计是一项复杂且技术性很强的工作，通常需要由经验丰富的工程师团队来完成。

数字电路寄存器

寄存器
FF3
FF2
FF1
FF0
FF3
FF2
FF1
FF0
寄存器

三、并行输入并行输出单向移位寄存器前面介绍的单向移位寄存器的并行输入方式时,其置数手段是通过异步置数输入端实现的.有时为了满足特殊需要,异步置数功能也要专用,此时并行输入方式必须通过另外的方法解决,下图就是方案之一. 图中Q3Q2Q1Q0并行输出; I3I2I1I0并行输入; (一),电路结构 1,4个主从RS触发器; 2,4个与或非门 3,9个与门和6个非门
t0 t1 t2 t3 t4
A B C D 0
寄存器

由状态转换表可知: 在初始时刻t0时,Q3Q2Q1Q0=0000.即各触发器处于0态,D0=A. 经过4个CP作用后,在t4时有 Q3=A,Q2=B,Q1=C,Q0=D. 此时可从Q3Q2Q1Q0端输出数据得到串行输入并行输出. 再经过4个CP作用后,在t8时有Q3Q2Q1Q0=0000,输入的数据已全部移出寄存器得到串行输入串行输出.
&
Q FF1 S
&
Q FF0 S R
& &
R
& &
S
G7
G6
G5
G4
G3
G2
G1
G0
接收脉冲
A
B
C
D
寄存器
接收命令正脉冲加到每个门的输入端以后有 : Si Ri 只有置数功能 , 无保持功能和禁止组合 . Qi Si Q3Q2Q1Q0 S3 S 2 S1S 0 ABCD 接收命令正脉冲未加时 , 每个与非门的输出为 1 Si Ri 1 保持原态. (1)当接收命令正脉冲到来时,由于Si Ri 双端置数功能 , (2)在一个接收命令后就可实现数据的接收只要一个节拍就可以了单拍输入方式 .

数电课程设计

数电课程设计
摘要：
1.数电课程设计的概述
2.数电课程设计的主要内容
3.数电课程设计的实践方法
4.数电课程设计的重要性
正文：
【1.数电课程设计的概述】
数电课程设计，全称为数字电路课程设计，是电子信息工程、通信工程等专业教育中的重要实践环节。

它旨在通过实际操作，帮助学生深入理解和掌握数字电路的基本原理、设计方法和应用技巧，从而提升学生的实际工程能力。

【2.数电课程设计的主要内容】
数电课程设计的主要内容包括：数字逻辑门电路设计、组合逻辑电路设计、时序逻辑电路设计、触发器设计、寄存器设计、计数器设计、译码器设计、编码器设计等。

这些设计内容涵盖了数字电路的各个方面，既有理论知识的应用，也有实际操作的训练。

【3.数电课程设计的实践方法】
数电课程设计的实践方法主要包括：理论学习、实验操作、电路仿真、硬件实现等。

理论学习是基础，帮助学生理解数字电路的原理；实验操作和电路仿真是手段，让学生在实际操作中掌握设计方法；硬件实现是目标，让学生能够真正做出实际可用的电路。

【4.数电课程设计的重要性】
数电课程设计对于电子信息工程、通信工程等专业的学生来说，具有非常重要的意义。

首先，它可以帮助学生深入理解和掌握数字电路的基本原理和设计方法；其次，它可以提升学生的实际工程能力，使其能够在毕业后胜任实际工作；最后，它也是检验学生理论学习成果的重要方式。

数字电路与逻辑设计2寄存器移位寄存器

息旳代码。
并行读出脉冲必须在经过5个移存脉冲后出现，而且和移存脉冲出现旳时间错开。
D5
D4
D3
D2
D1
＆
＆
＆
＆
＆
并行读出指令
串行输入 1D
11001
CI
1D Q1
CI
1D Q2
CI
1D Q3
CI
1D
Q4
Q5
CI
移存脉冲CP
分析：假设串行输入旳数码为10011（左边先入）
串—并行转换状态表
序号 Q1 Q2 Q3 Q4 Q5
工作过程： ①在开启脉冲和时钟ＣＰ作用下，执行并
行置入功能。片ⅡＱ３＝ＤＩ６。 ②开启脉冲消失，在ＣＰ作用下，因为标志位０
旳存在，使门Ｇ１输出为１，使得ＳＨ／ＬＤ＝１，执行右移移位寄存功能。 ③后来在移存脉冲作用，并行输入数据由片Ⅱ旳Ｑ３逐位串行输出，同步又不断地将片Ⅰ旳串行输入端Ｊ，Ｋ＝１旳数据移位寄存到寄存器。
末级输出反相后，接到串行输入端。
Q3Q2Q1Q0
1
0000
0001
0011
0111
∧
Q0Q 1Q2Q 3
CP D SR
74194
S0
1
S1
0
RD D 0 D 1 D2 D 3 D SL
1000
1100
1110
1111
0010
0101
1011
0110
清零
1001 0100
1010
1101
移位寄存器构成旳移位计数器
异步清零同步置数
高位向低位移动(左移) 低位向高位移动(右移)
保持
3 、用集成移位寄存器实现任意模值旳计数分频

数字电路设计要点

功耗与散热
总结词
功耗与散热是数字电路设计中不可忽视的两个因素，它们直接影响到电路的性能和可靠性。
详细描述
随着集成电路规模的不断增大，功耗与散热问题愈发突出。过高的功耗不仅会缩短器件寿命，还可能导致芯片过热，影响其正常工作。因此，设计师需要充分考虑电路的功耗与散热问题，通过优化设计、降低电压等方法降低功耗，同时合理安排散热装置，确保
逻辑设计
建立逻辑表达式
根据需求分析的结果，建立数字电路的逻辑表达式，描述电路的输入输出关系。
化简逻辑表达式
对建立的逻辑表达式进行化简，以减小电路规模和提高电路性能。
选择合适的逻辑门
根据化简后的逻辑表达式，选择合适的逻辑门类型和数目，以满足设计要求。
电路实现
画出电路图
优化电路结构
根据逻辑设计的结果，画出数字电路的电路图。
电源波动、电磁辐射等。噪声容限反映了数字电路在存在一定噪声干扰的情况下，仍能保持正常工作的能力。设计师需要充分考虑电路的噪声容限，采取有效的抗干扰措施，如去耦、屏蔽等，以提高电路的稳定性。 • 总结词：提高噪声容限有助于增强数字电路的鲁棒性，使其在实际应用中能够更好地抵御外界干扰。 • 详细描述：除了在电路设计阶段考虑噪声容限，还可以通过仿真测试等方法评估电路的抗干扰性能，进一步优化设计。
逻辑合成工具
总结词
逻辑合成工具是将HDL代码转换成可执行的电路图的过程，它用于将高层次的抽象描述转换为低层次的物理实现。
VS
详细描述
逻辑合成工具能够将HDL代码转换为门级网表，并优化和映射到具体的工艺库中。这些工具通过优化算法和约束条件，生成高效的电路实现，以满足性能、功耗和面积等设计目标。

电路基础原理电路中的存储器与寄存器设计

电路基础原理电路中的存储器与寄存器设计在电子技术的领域中，存储器和寄存器是非常重要的组成部分。

它们在数字电路中扮演着存储和传输数据的关键角色。

本文将从基础原理的角度探讨存储器和寄存器的设计。

一、存储器的基本原理存储器是用于存储和检索数据的电子设备。

在数字电路中，存储器通常由一组电子元件（如触发器）组成，能够以二进制的形式存储数据。

最常用的存储器类型是随机访问存储器（RAM）和只读存储器（ROM）。

RAM是一种易失性存储器，它能够在电源关闭之前保存数据。

它的存储单元通常由触发器和传输门组成。

在写入操作时，信号会从输入线传输到存储单元的触发器中，从而改变存储器中的位。

读取操作则反过来，数据从存储单元的触发器传输到输出线。

ROM是一种非易失性存储器，它的内容在电源关闭之后依然可以保持。

ROM的存储单元通常由门电路组成，它们的输出端连接到输出线上。

在制作ROM时，门电路的连接方式和逻辑函数被预先编程，因此只能读取而不能写入。

二、寄存器的设计原理寄存器是一种特殊类型的存储器，用于存储和传输数据。

它由多个触发器组成，每个触发器能够存储一个位的数据。

寄存器通常用于临时存储中间结果或控制信号。

常用的寄存器类型有移位寄存器和计数器。

移位寄存器用于数据的移位操作，可以将数据向左或向右移动一位或多位。

它的存储单元通过连接多个触发器来实现。

计数器则是一种特殊的寄存器，用于计数和存储数字。

它可以按照预定的顺序递增或递减。

计数器通常由多个触发器和逻辑门组成。

在递增模式下，每次时钟信号触发时，计数器的值会增加一个固定的数值。

三、存储器与寄存器的设计要考虑的因素在设计存储器和寄存器时，需要考虑以下几个因素：1. 存储容量：存储器和寄存器的容量应根据需求来确定。

容量过小可能无法存储足够的数据，容量过大则会占用更多的资源。

2. 读写速度：存储器和寄存器的读写速度对于整个系统的性能影响很大。

较高的读写速度能够提供更快的数据处理能力。

时序逻辑电路(寄存器和计数器)

右移1位。
单向移位寄存器的工作过程
要使寄存的数码Ｄ3Ｄ2Ｄ1Ｄ0=1011,一般先对寄存器清零，然后将被存放数码从高位到低位按移位脉冲节
拍依次送到Ｄ0端（称为串行输入方式）。当第一个Ｃ
Ｐ下降沿到来时，Ｄ0=１,则Ｑ3Ｑ2Ｑ1Ｑ0＝0001；当
第二个ＣＰ下降沿到来时，Ｄ０=0,则Ｑ3Ｑ2Ｑ1Ｑ
0=0010,经过4个移位脉冲后，寄存器状态为Ｑ3Ｑ2Ｑ1
转。
同步3位二进制加法计数器波形图
电路评价
比较同步3位二进制加法计数器和异步3位二进制加法计数器
的工作波形，它的逻辑状态完全相同。
不同的是：异步计数器各触发器的状态更新是逐级进行的，工
作速度较低，工作频率不能太高；而同步计数器各触发器的
，
，提高了计数器的
工作速度。
05 十进制计数器
十进制计数器的分类
同步十进制加法计数器
十进制计数器
同步十进制减法计数器异步十进制加法计数器
异步十进制减法计数器
异步十进制加法计数器电路图
异步十进制加法计数器电路图
构成：由4位二进制计数器和一个用于计数器清零的门电路组成。差异：与二进加法计数器的主要差异是跳过了二进制数码1010~1111的6个状态。
中，使
中内容不变。
Q3Q2Q1Q0=D3D2 D1D0。
练习
01
有一个左移位寄存器，当预先置入
1011后，其串行输入固定接0，在
ＣＰ作用下，四位数据的移位
过程是？
练习
01
有一个左移位寄存器，当预先置入 1011后，其串行输入固定接0，在
ＣＰ作用下，四位数据的移位过程是？（答案）
1011 0110 1100 1000 0000

数字电子技术第6章寄存器与计数器

68
工作原理分析
69
74LS90具有以下功能：（1）异步清零。（2）异步置9。（3）正常计数。（4）保持不变。
70
例6-7 分别采用反馈清零法和反馈置9法，用 74LS90构成8421BCD码的8进制加法计数器。解：（1）采用反馈清零法。
71
（2）采用反馈置9法。
首先连接成8421BCD码十进制计数器，然后在此基础上采用反馈置9法。8进制加法计数器的计数状态为 1001、0000～0110，其状态转换图如图（a）所示。
41
6.4.1
集成同步二进制计数器
其产品多以四位二进制即十六进制为主，下面以典型产品 74LS161为例讨论。
42
① 异步清零。当CLR=0时，不管其它输入信号的状态如何，计数器输出将立即被置零。
43
② 同步置数。当CLR=1（清零无效）、LD=0时，如果有一个时钟脉冲的上升沿到来，则计数器输出端数据Q3～Q0等于计数器的预置端数据D3～D0。
13
例6-1 对于图6-4所示移位寄存器，画出下图所示输入数据和时钟脉冲波形情况下各触发器输出端的波形。设寄存器的初始状态全为0。
14
2. 集成电路移位寄存器常用集成电路移位寄存器为74LS194，其逻辑符号和引脚图如图所示。
15
16
例6-2 利用两片集成移位寄存器74LS194扩展成一个8位移位寄存器。
连接规律加法计数减法计数 T＇触发器的触发沿上升沿下降沿
CPi Q i 1
CPi Qi 1
CPi Q i 1
例子
25
CPi Qi 1
6.2.2
异步非二进制计数器

数字电路寄存器级电路整理介绍

电路输入
第一阶段
第二阶段
数字电路整理流程图
二、寄存器级电路整理
具体应用
（一）寄存器级电路整理内容
（1）组合电路时钟树、译码器/编码器、多路复用器、奇偶校验电路、数字比较器等。
数字电路寄存器级电路整理介绍
（2）时序电路多位数据寄存器、移位寄存器、同步/异步计数器、分频器等。
（3）存储电路存储器地址译码器等。
必要性
整理依据工作量工作量与规模关系技术难度技能要求
第一阶段必要
电路结构大
随规模增大加速
较小
基本电路知识
第二阶段由目的确定应用要求较小
与电路相关
高
芯片领域知识
门级电路
寄存器级整理
功能模块划分完全整理分析寻找需要电路结构
……
分析存储读写结构
芯片仿制完全参考理解
专利分析
……
芯片解密
数字电路寄存器级电路整理介绍
（3）数字比较器
（4）基本寄Байду номын сангаас器
数字电路寄存器级电路整理介绍
（5）移位寄存器
（6）异步计数器
数字电路寄存器级电路整理介绍
（7）同步计数器
寄存器级电路整理主要是利用电路结构知识进行整理，与芯片所属的领域知识基本无关，相对而言技术难度不高，但是却需要投入大量的人力去完成，因此客户把此环节工作外包给专业的公司完成，不但不会对客户影响客户的技术积累，而且还会使客户把更多的精力投入到核心业务中，有利于核心能力的建立。（3）精简客户设计团队，降低运营成本
（4）数据流向数据流向基本整理清晰。
（二）寄存器级电路整理给客户带来的价值
（1）大大地缩短了电路整理周期寄存器级整理是从大量零散的门电路开始，在整个整理过程中是工作量最大，耗时最长

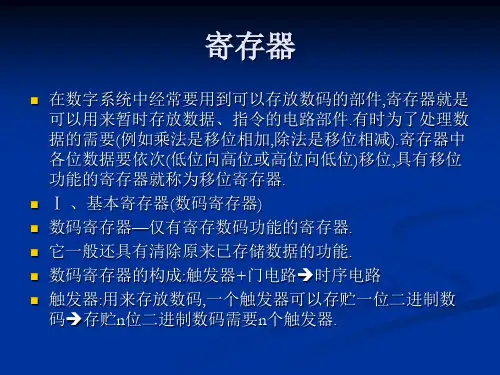

寄存器(Register) 数电课件

0000
②. CR 时1，在CP上升沿送数。
即：
Q Q Q Q n1 n1 n1 n1 3 21 0

D3 D2 D1D0
③. 在 CR、C1P上升沿以外的时间，寄存器中的内容将保持不变。
即：
Q Q Q Q n1 n1 n1 n1 3 21 0

Q3nQ2nQ1nQ0n
三、移位寄存器 1. 单向移位寄存器
§6·4 寄存器（Register）
一、基本概念 1. 定义
在数字电路中，用来存放二进制数或二进制代码的时序逻辑电路称为寄存器。
2. 特点
Ⅰ. 寄存器是由具有存储功能的触发器组合起来构成的。
Ⅱ. 一个触发器可以存储1位二进制数，如果存放位二进制代码的n 寄存器，需要用个
触发器来构成。
n
2. 分类
Qn1 0

Q1n，Q1n1

Q2n，Q2n1

Q3n，Q3n1

Di
状态表 4位单向左移寄存器的状态表如表6.4.2—2所示。
表6.4.2—2
Ⅲ. 单向移位寄存器的特点
①. 单向移位寄存器中触发器的状态，在CP脉冲操作下，可以依次右移或左移。
②. n位单向移位寄存器可以寄存n位二进制代码。n个CP脉冲即可完成串行输入工作，此
③. 状态图能自启动的4位环形计数器的状态图如图6.4.3—4所示。
图6.4.3—4
Ⅲ. 由74LS194构成的能自启动的4位环形计数器
①. 电路结构由74LS194构成的能自启动的4位环形计数器的电路结构如图6.4.3—5所示。
图6.4.3—5
②. 时序图由74LS194构成的能自启动的4位环形计数器的时序图如图6.4.3—6所示。

数字电路逻辑设计

数字电路逻辑设计数字电路逻辑设计是一种以数字信号作为输入和输出的电路设计方法。

它主要通过组合逻辑和时序逻辑的组合来实现特定的功能。

在数字电路逻辑设计中，使用的元件包括门电路、触发器、寄存器、多路选择器等。

数字电路逻辑设计通常遵循以下几个步骤：1. 需求分析：根据实际需求确定所设计的电路要实现的功能和输入输出的要求。

2. 逻辑设计：根据需求分析结果，设计出满足要求的逻辑电路。

这一步主要包括选择适当的门电路和触发器来实现所需的逻辑功能。

3. 逻辑验证：通过逻辑仿真和测试来验证设计的正确性。

逻辑仿真可以使用专门的仿真工具来模拟电路的运行，以确保电路在不同输入条件下的输出与预期一致。

4. 时序设计：如果所设计的电路涉及到时序逻辑，需要对时序进行设计。

时序设计主要包括时钟分频、状态机设计等。

5. 物理设计：将逻辑设计转换为电路结构和布局，包括确定电路元件的布局和布线方式。

6. 电路制造：根据物理设计结果进行电路的制造和组装。

7. 电路测试：对制造的电路进行测试，以确保其功能和性能满足设计要求。

除了以上的主要步骤，数字电路逻辑设计还需要考虑一些关键因素，如电路的功耗、面积和时序性能等。

在设计过程中，设计人员需要根据实际需求和限制条件进行权衡和优化。

总之，数字电路逻辑设计是一项需要经验和技能的工作。

通过合理的分析和设计，可以实现各种复杂的数字电路，满足不同应用领域的需求。

数字电路逻辑设计是现代电子领域中至关重要的一部分。

它涉及到将现实世界中的信息转变为可操作的数字信号，并通过逻辑门、触发器和其他元件的组合来实现特定的功能。

数字电路逻辑设计在各个领域中发挥着重要的作用，包括计算机科学、通信、控制系统等。

在数字电路逻辑设计中，逻辑门是最基本的构建模块之一。

逻辑门通过接受输入信号并根据特定的逻辑规则产生输出信号。

最常见的逻辑门包括与门、或门、非门和异或门。

通过逻辑门的组合，可以实现更复杂的逻辑功能。

触发器是另一种常用的数字电路元件。

电路中的寄存器设计与分析

电路中的寄存器设计与分析在数字电路中，寄存器是一种非常重要的元件，用于存储和传输数据。

它是计算机中存储器的基本组成部分，也是数据处理和控制的关键组件。

本文将介绍寄存器的设计与分析，以及其在电路中的应用。

一、寄存器的定义与功能寄存器是一种存储设备，用于存放和传输二进制数据。

它由若干个存储单元组成，每个存储单元能够存储一位二进制数据。

寄存器常用于暂时存储数据，数据可以通过I/O设备、总线或其他寄存器进行输入和输出。

寄存器具有一些重要的功能，其中包括：1. 数据存储：寄存器能够暂时存储数据，保留数据的状态，直到被读取或更新。

2. 数据传输：寄存器能够将存储的数据传输到其他的寄存器或者其他设备。

3. 数据保持：寄存器能够在不进行读写操作时，保持数据的状态，避免数据的丢失。

4. 数据操作：寄存器可以进行逻辑运算和算术运算，实现数据加减乘除等功能。

5. 控制信号：寄存器可以接收控制信号，根据不同的指令进行相应的操作。

二、寄存器的设计原理寄存器的设计需要考虑以下几个方面的因素：1. 存储单元数量：寄存器的位宽决定了它能够存储的二进制数据的位数。

例如，一个8位寄存器可以存储8位的二进制数据。

2. 存储方式：寄存器的存储方式可以是同步存储或者异步存储。

同步存储是指所有存储单元都在同一个时钟周期内进行读写操作，而异步存储是指单个存储单元可以在任意时刻进行读写操作。

3. 时钟信号：寄存器的操作通常受到时钟信号的控制，时钟信号决定了数据传输的时序。

时钟信号通常由外部提供。

4. 逻辑电路：寄存器的设计离不开逻辑电路，如锁存器、触发器等。

逻辑电路用于实现寄存器的存储和传输操作。

三、寄存器的应用场景寄存器在数字电路中有广泛的应用，主要包括以下几个方面：1. 存储器：寄存器是计算机存储器的基本组成部分，用于存储指令和数据。

计算机的寄存器分为通用寄存器、特殊寄存器等，用于存储不同类型的数据。

2. 数据传输：寄存器可以作为数据传输的中间媒介，将数据从一个模块传输到另一个模块。

移位寄存器的设计及实现

《计算机组成原理》课程设计报告移位寄存器的设计与实现移位寄存器的设计与实现摘要：系统使用EDA技术设计了具有移位功能的寄存器，采用硬件描述语言VHDL进行设计，然后进行编程，时序仿真等。

软件基于VHDL语言实现了本设计的控制功能。

本设计根据移位寄存器的功能设计了三种不同的寄存器：双向移位寄存器、串入串出(SISO)移位寄存器、串入并出(SIPO)移位寄存器。

整个设计过程简单，使用方便。

功能齐全，精度高，具有一定的开发价值。

关键词：EDA；VHDL；移位寄存器目录1 引言11.1课程设计的目的11.2 课程设计的内容12 EDA、VHDL简介22.1 EDA简介22.2VHDL22.2.3 VHDL的设计流程33 移位寄存器设计过程43.1设计规划43.2 各模块工作原理及设计53.2.1移位寄存器的工作原理53.2.2双向移位寄存器的设计53.2.3串入串出（SISO）移位寄存器的设计73.2.3串入并出（SIPO）移位寄存器的设计84 系统仿真104.1双向移位寄存器仿真图分析104.2串入串出（SISO）移位寄存器仿真图分析104.3串入并出（SIPO）移位寄存器仿真图分析10 结束语12致谢13参考文献141 引言随着社会的发展，科学技术也在不断的进步。

特别是计算机产业，可以说是日新月异，移位寄存器作为计算机的一个重要部件，从先前的只能做简单的左移或右移功能的寄存器到现在广泛应用的具有寄存代码、实现数据的串行-并行转换、数据运算和数据处理功能的移位寄存器。

移位寄存器正在向着功能强，体积小，重量轻等方向不断发展，本设计主要介绍的是一个基于超高速硬件描述语言VHDL对移位寄存器进行编程实现。

近年来，集成电路和计算机应用得到了高速发展，现代电子设计技术已迈入一个崭新的阶段，具体表现在：（1）电子器件及其技术的发展将更多地趋向于为EDA服务；（2）硬件电路与软件设计过程已高度渗透；（3）电子设计技术将归结为更加标准、规X的EDA工具和硬件描述语言HDL的运用；（4）数字系统的芯片化实现手段已成主流。

实验七8位移位寄存器的设计

实验七8位移位寄存器的设计引言：移位寄存器是一种常见的数字电路，可以在电子系统中进行数据的移位操作。

在本实验中，我们将设计一个8位移位寄存器，通过串行输入和串行输出实现数据的向左和向右移位。

实验中我们将使用逻辑门和触发器来构建移位寄存器。

设计目标：设计一个8位的移位寄存器，能够通过串行输入和串行输出来实现数据的向左和向右移位，并能够在任意时刻改变移位的方向。

设计步骤：步骤一：根据设计目标，首先需要确定使用何种类型的触发器来实现移位寄存器。

由于我们需要实现向左和向右移位，可以选择D触发器来实现。

步骤二：根据所选择的触发器类型，我们需要对每一个位进行设计。

由于需要实现8位的移位寄存器，我们需要使用8个D触发器来实现。

步骤三：根据移位寄存器的逻辑功能，我们需要使用两个串行输入引脚和两个串行输出引脚。

其中一个串行输入引脚用于向左移位，另一个用于向右移位；一个串行输出引脚用于向左移位输出，另一个用于向右移位输出。

步骤四：将每个D触发器的输出与下一个D触发器的输入相连，以实现数据的串行输入。

步骤五：将第一个D触发器的输入与移位方向引脚相连，以确定移位方向。

步骤六：将最后一个D触发器的输出与移位输出引脚相连，以实现数据的串行输出。

步骤七：对每个D触发器的时钟输入引脚进行控制，以实现移位操作的时序。

结果分析：通过上述步骤所设计的8位移位寄存器，我们可以实现数据的向左和向右移位操作，并可以通过串行输入和串行输出进行控制和观测。

移位寄存器在很多应用中都有广泛的应用，例如串行通信、数据压缩、图像处理等。

总结：通过本次实验，我们了解了移位寄存器的基本原理和设计方法。

通过串行输入和串行输出实现数据的移位，可以有效地利用数字电路来实现数据处理任务。

移位寄存器作为一种重要的数字电路，为我们提供了一种灵活和便捷的数据存储和处理方式。

在今后的学习和实际应用中，我们可以进一步深入了解移位寄存器的其他应用和扩展。
