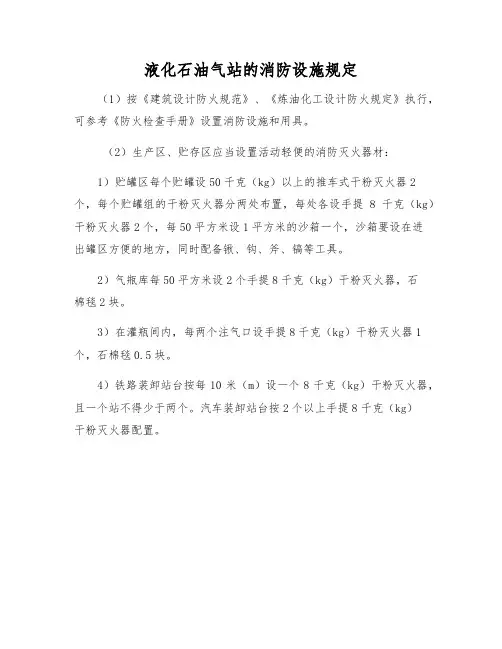

液化石油气站的消防设施规定
液化石油气站的消防设施规定
（1）按《建筑设计防火规范》、《炼油化工设计防火规定》执行，可参考《防火检查手册》设置消防设施和用具。
（2）生产区、贮存区应当设置活动轻便的消防灭火器材：
1）贮罐区每个贮罐设50千克（kg）以上的推车式干粉灭火器2个，每个贮罐组的干粉灭火器分两处布置，每处各设手提8千克（kg）干粉灭火器2个，每50平方米设1平方米的沙箱一个，沙箱要设在进
出罐区方便的地方，同时配备锹、钩、斧、镐等工具。
2）气瓶库每50平方米设2个手提8千克（kg）干粉灭火器，石
棉毯2块。
3）在灌瓶间内，每两个注气口设手提8千克（kg）干粉灭火器1个，石棉毯0.5块。
4）铁路装卸站台按每10米（m）设一个8千克（kg）干粉灭火器，且一个站不得少于两个。
汽车装卸站台按2个以上手提8千克（kg）
干粉灭火器配置。
液化天然气LNG气化站场消防距离和消防设计说明
液化天然气LNG气化站场消防距离和消防设计说明液化天然气（LNG）气化站场是将液态天然气转化为气态天然气的设施。
由于LNG具有易燃、易爆的特性，其安全性要求非常高。
为了预防和控制火灾事故的发生，液化天然气气化站场需要进行严密的消防设计和保护。
以下是关于液化天然气气化站场消防距离和消防设计说明的详细介绍。
一、液化天然气气化站场消防距离1.LNG储罐与其他厂房之间的距离：a.单个LNG储罐与其他厂房的最小安全距离为储罐直径的1.5倍。
b.多个LNG储罐之间以及LNG储罐与其他厂房之间的最小安全距离为储罐最大直径的1.5倍。
2.LNG储罐与居民区、公共建筑（如学校、医院等）、交通要道、河流等之间的距离：a.单个LNG储罐与居民区、公共建筑、交通要道、河流等的最小安全距离为储罐直径的3倍。
b.多个LNG储罐之间以及LNG储罐与居民区、公共建筑、交通要道、河流等之间的最小安全距离为储罐最大直径的3倍。
1.消防设施的设置：根据液化天然气气化站场的规模和性质，要合理设置消防水源、消防水泵、消防水池、喷淋系统、消防水炮等消防设施，以及消防通道、消防门和消防指示标志等。
2.消防给排水系统：消防给排水系统要满足水量、水压和稳定性等要求，以确保在火灾发生时能够有效灭火。
3.灭火器材和消防器材的选择：液化天然气气化站场应配备适当的灭火器材和消防器材，如灭火器、消防栓、灭火器固定装置等，保证及时有效地进行初期火灾扑灭和避免火势扩大。
4.火灾自动报警系统：液化天然气气化站场的消防设计需要配备火灾自动报警系统，以及与公共消防部门联动的火灾自动报警装置，能够在火灾早期发现和报警，提高火灾应对的效率。
5.人员疏散和逃生通道：液化天然气气化站场应设置足够数量的人员疏散和逃生通道，并配备安全指示标志，以确保在火灾发生时人员能够迅速有序地疏散到安全地点。
6.安全培训和应急演练：液化天然气气化站场的工作人员应接受相关的安全培训和消防知识的学习，定期进行应急演练，提高员工对火灾事故的应对和处置能力。
液化石油气站常见火灾隐患及防火对策
液化石油气站常见火灾隐患及防火对策1. 引言液化石油气站是储存和分销液化石油气的重要设施，但由于其特殊性质，存在着一定的火灾隐患。
本文将详细介绍液化石油气站常见的火灾隐患，并提出相应的防火对策，以保障人员和设施的安全。
2. 火灾隐患分析2.1 液化石油气泄漏液化石油气具有易燃易爆的特性，一旦发生泄漏，极易引发火灾。
常见的泄漏原因包括设备故障、操作失误和自然灾害等。
2.2 不良的设施设计部分液化石油气站的设施设计不合理，存在安全隐患。
例如，储罐与储罐之间距离过近，容易造成火灾蔓延；通风设施不畅，难以及时排除气体积聚等。
2.3 电气设备故障液化石油气站中存在大量的电气设备，如果这些设备发生故障，可能会引发火灾。
常见的故障原因有电线老化、短路和过载等。
2.4 人为操作失误人为操作失误是火灾发生的主要原因之一。
例如，操作人员忽视安全操作规程，使用不合格的工具或设备，或者在操作过程中疏忽大意等。
3. 防火对策3.1 定期检查和维护设备液化石油气站应定期对设备进行检查和维护，确保其正常运行。
特别要关注储罐、管道、阀门等易泄漏的部位，及时发现并修复泄漏隐患。
3.2 加强设施设计和建设液化石油气站的设施设计应符合相关安全标准，确保储罐之间距离合理，通风设施畅通。
在建设过程中，应严格按照设计要求进行施工，确保设施的安全性。
3.3 安全教育和培训液化石油气站的操作人员应接受专业的安全教育和培训，掌握正确的操作方法和安全规程。
定期组织演练，提高操作人员的应急处理能力和火灾防范意识。
3.4 安全设施的安装和使用液化石油气站应配备有效的安全设施，如火灾报警系统、自动喷水灭火系统等。
这些设施应定期检查和维护，确保其正常运行。
3.5 加强现场管理液化石油气站应加强现场管理，确保操作人员按照规程进行操作。
设立安全监控岗位，加强对现场的监控和巡查，及时发现并处理安全隐患。
3.6 加强消防宣传和意识培养液化石油气站应定期组织消防宣传活动，提高员工和周边居民的消防安全意识。
液化石油气站的防火设计通用版
安全管理编号：YTO-FS-PD861液化石油气站的防火设计通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards液化石油气站的防火设计通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
液化石油气作为一种新型燃料，在工业生产及人民生活中得到越来越广泛的应用。
然而，有些地方和单位在新建液化石油气站时，忽视防火设计，致使工程存在不少隐患，火灾和爆炸事故也时有发生。
因此，认真搞好液化石油气站的防火设计，对于保障国家和人民生命财产安全是十分必要的。
下面就常见的储存2500立方米以下、具有灌瓶装置的中小型液化石油气储配站的防火设计谈几点浅见：一、位置选择及总平面布置液化石油气站在选择位置及总平面布置上一般应满足以下几方面要求：1．应为独立的建筑物及构筑物，布置在城市郊区或本单位边缘，并位于本单位和附近居民区、明火及火花散发地点的下风向或侧风向，远离名胜古迹、游览区、大型公共建筑、重要物资仓库以及电台、电视台、导航站等重要设施。
2．储罐区和甲类生产厂房与相邻企业的建构筑物、堆场、厂内外铁路、道路、室外变配电室以及与民用建筑、生产辅助建筑、明火或火花散发地点的距离应分别满足“建筑设计防火规范”（TJ16—74）第15、16、17、47、52条要求。
液化气站安全防火制度
液化气站安全防火制度一、目的和原则为确保液化气站的安全运行，防止火灾事故的发生，保障人民群众的生命财产安全，依据《中华人民共和国消防法》、《危险化学品安全管理条例》等法律法规，制定本制度。
本制度坚持安全第一、预防为主、综合治理的方针，实行液化气站安全防火责任制。
二、范围本制度适用于我国境内液化气站的安全生产和防火管理工作。
三、组织与管理1. 液化气站应当设立安全生产管理机构，配备专职安全生产管理人员，负责安全防火制度的实施和日常安全管理。
2. 液化气站的站长为安全生产第一责任人，全面负责液化气站的安全防火工作。
3. 液化气站应当建立健全安全生产责任制，明确各级管理人员、技术人员和操作人员的安全防火职责。
四、液化气站安全管理1. 液化气站应当制定安全防火制度、操作规程和应急预案，并定期组织培训和演练。
2. 液化气站应当建立健全安全防火档案，记录安全生产和防火管理的相关信息。
3. 液化气站应当对液化气储罐、管道、阀门等设施进行定期检查、维护和保养，确保设施安全可靠。
4. 液化气站应当对液化气钢瓶进行定期检验，确保钢瓶安全使用。
5. 液化气站应当建立健全液化气进销存管理制度，定期对液化气进行质量检测，确保液化气的质量安全。
6. 液化气站应当加强液化气泄漏、火灾等事故的应急处理能力，配备必要的消防设备和应急物资。
五、液化气站防火措施1. 液化气站应当设置明显的防火标志，防火标志应当设置在易于被人发现和识别的位置。
2. 液化气站应当建立健全火灾隐患整改制度，对火灾隐患及时进行整改。
3. 液化气站应当加强火源管理，禁止在液化气站内吸烟、使用明火、电气焊等作业。
4. 液化气站应当定期进行防火巡查，发现问题及时处理。
5. 液化气站应当建立健全液化气站火灾应急预案，明确火灾应急组织、应急措施和应急流程。
六、培训与宣传1. 液化气站应当对员工进行安全生产和防火知识的培训，提高员工的安全生产意识和防火能力。
2. 液化气站应当定期开展安全生产和防火宣传活动，提高周边群众的安全生产和防火意识。
浅谈液化石油气加气站的消防安全管理
中 分 号:x92 图 类
文 标 码:A 献 识
文 编 章 号:1672一 3791(2007)11(c卜0244一 01
( 1)加强资质管理， 加气站竣工后应经建 设 、安全监察 、危险化学 品、消防 、技 监、工商等部门联合验收 ， 并取得燃气经营 企业资质、消防验收合格意见、危险化学品 财产 安全 言 求 。 经营许可证等方可经营， 政府各职能部门按照 2.2 加气站建筑设 符合以 计应 下要求 定期对加气站进行执法检 由于液化石油气密度比空气重。因此， 行业管理的要求， 1 液化石油气火灾危险性及加气站分级 液化石油气是以三个碳原子和四个氢原 加气站设计中要保证液化石油气不停滞在站 查。对压力容器、安全附件、消防设施定 内， 这要求加气站地面应高于周围地面， 并要 期 检 测 。 子的烃类为主要成分的混合物 ， 常温下为气 (2 加强加气站管理人员、操作人员安全 ) 雨水可散流出站外， 站内地坪应 态， 经加压后为液体， 储存与压力容器中。又 有适当坡度， 必须做到持证上岗， 未经培训和培训不 不设阴井和下水道。采用 培训， 液态专为气态时， 体积膨胀250一 倍， 300 闪点 铺设不发火水泥， 不得上岗。加强操作人员的消防、 自 然通风， 进行全面换气， 建筑材料要符合耐 合格的， 为一 5%， 73， 爆炸极限为 1. 7%一 . 7%。由 9 于 抢险演习， 遇到突发事故能够及时处理。 比空气重， 泄漏后会积存在低洼处， 遇到明火 火 要 求 。 (3 加强设备和日 ) 常安全管理。各职能部 2.3 储罐设里必须符合要求 或静电火花即会发生爆燃或爆炸。 根据 《 汽车 常管理的 加气站的储罐应采用卧式钢制储罐， 其设 门应做好各加气站的设备运行和日 用燃气加气站技术规范) CJJ8 一 0 )液化石 ( } 4 200 常安全管理监督 ， 使 计、制造、安装及定期检查等要求应满足国 指导工作。通过加强日 油气加气站按站内储存容积分为三级 :一级站 合法经营， 及时整改隐 并按充 加气站做到遵章守纪， 的液化石油气总容量40 一 立方米。 60 单罐容 家对钢制压力容器的有关规范和标准， 以期达到安全运行的目的。 严 患， 积小于或等于 3 0 立方米。二级站的总容量 装丙烷介质设计. 地下储罐宜采用直埋式， 应设在侧壁和底板 20一 立方米， 40 单罐容积小于或等于 30 立方 禁设在建筑物或地下室内， 均不低于 3 厘米的钢筋混凝土室内， 0 并设置4 米‘三级的总容最小于2 0 立方米。 直埋储罐外表应采用 ， ， 对于汽油、柴油、液化石油气和建站， 个以上可燃气体报警盆， 并需做牺牲阳极保 按赚油气总容积的不同划分为三级:一级站的 不低于加强级防腐保护层， 设置固定的手动喷淋 储罐总容积 100 一18 立方米， 0 液化气单罐容 护; 地上灌应设防火堤， 置 喷 强 不 于gL/ min m’ 主 。 积小于或等于 30 立方米， 且汽、柴油单罐容 装 。 淋 度 小 管应装置安全阀， 其放散管应高出 地面SM 以 积小于或等于 50 立方米。 二级站储罐总容积 储罐应装有可靠的液位计、压力表和温度 50 一100 立方米， 单罐容积小于或等于3 立方 上， 0 储罐应设置充气限量阀， 当储罐充装至 米; 三级站的储罐总容积小于或等于 50 立方 计， 85%时自 动关闭进液阀。 米， 单罐容积小于或等于20 立方米。 2 .4 设备及管线布t 姗满足以下要求 所有设备均选用防爆型， 储罐液相出口 管 2 加气站防火要求 储罐、泵、压缩机、 为了做好加气站的安全管理， 要求从加气 上应装置紧急切断阀， 站建站源头抓起， 认真做好建筑防火审核工 加气机、卸车柱等附近应设置可燃气体报等 仪。 管线宜直埋地敷设， 其外表面不得低于加 作。加气站建设必须符合以下要求: 强级防腐， 每台加气机应单独设置进液管， 设 2. 1 选址时应满足以下要求 接地电阻不大于 10 在城市建成区内不应建一级加气站和一级 备、管线应有可靠接地，
液化石油气储配站的防火防爆技术范本
液化石油气储配站的防火防爆技术范本液化石油气储配站是一种特殊的工业设施，储存和供应液化石油气（LPG）给周围社会的用户。
鉴于液化石油气具有易燃易爆的特性，为了保障使用安全，防火防爆技术在液化石油气储配站的设计和运营中起到至关重要的作用。
本文将探讨液化石油气储配站防火防爆技术的范本，提供了一些建议措施，希望能为行业相关从业人员提供参考。
1. 设施设计篇1.1 储配站选址液化石油气储配站选址时，应考虑到周围环境的安全性。
避免选址在高温易燃物附近、居民区域、交通要道等危险区域。
选址时要充分考虑地理、气象、环境等因素，确保安全的运营环境。
1.2 储气罐设置储气罐应符合相关规范标准，采用耐压、防腐蚀的材料制作。
储气罐的安装应符合相关规定，并设置合理的防雷装置、泄压装置和过渡连接装置，以确保储气罐能够在异常情况下安全排放压力。
1.3 管道设计管道的设计要符合规范要求，并考虑到火灾蔓延的可能性。
应设置防火隔离带，使用耐火材料。
同时，管道布置要合理，避免与其他易燃物料共处，确保不会影响周围环境的安全。
2. 安全设备篇2.1 防爆设备液化石油气储配站应安装防爆设备，如防爆灯具、防爆开关等。
这些设备必须符合相关的防爆标准，并进行定期检测和维护，以确保其正常工作状态。
2.2 火灾报警系统液化石油气储配站应配备火灾报警系统，能够及时发现火灾隐患，通过声光信号警示员工并触发自动灭火装置。
报警系统的设置要合理分布，确保覆盖到每个隐患区域。
2.3 防火设备储配站应配备足够数量和类型的灭火器、消防栓、灭火器泵等防火设备，并定期进行检查和维护，以保证其可靠性。
同时，应加强员工的灭火培训，提高应急处理火灾事故的能力。
3. 安全管理篇3.1 环境监测液化石油气储配站应配备环境监测设备，监测气体浓度、温度等参数。
当监测到异常情况时，应及时采取措施，如紧急排放气体、启动报警系统等，确保站点和周边环境的安全。
3.2 安全培训储配站应定期组织员工进行安全培训，使其熟悉安全操作规程和应急处理措施。
液化石油气储配站的防火防爆技术范本（2篇）
液化石油气储配站的防火防爆技术范本液化石油气储配站是一种特殊的工业设施，储存和供应液化石油气（LPG）给周围社会的用户。
鉴于液化石油气具有易燃易爆的特性，为了保障使用安全，防火防爆技术在液化石油气储配站的设计和运营中起到至关重要的作用。
本文将探讨液化石油气储配站防火防爆技术的范本，提供了一些建议措施，希望能为行业相关从业人员提供参考。
1. 设施设计篇1.1 储配站选址液化石油气储配站选址时，应考虑到周围环境的安全性。
避免选址在高温易燃物附近、居民区域、交通要道等危险区域。
选址时要充分考虑地理、气象、环境等因素，确保安全的运营环境。
1.2 储气罐设置储气罐应符合相关规范标准，采用耐压、防腐蚀的材料制作。
储气罐的安装应符合相关规定，并设置合理的防雷装置、泄压装置和过渡连接装置，以确保储气罐能够在异常情况下安全排放压力。
1.3 管道设计管道的设计要符合规范要求，并考虑到火灾蔓延的可能性。
应设置防火隔离带，使用耐火材料。
同时，管道布置要合理，避免与其他易燃物料共处，确保不会影响周围环境的安全。
2. 安全设备篇2.1 防爆设备液化石油气储配站应安装防爆设备，如防爆灯具、防爆开关等。
这些设备必须符合相关的防爆标准，并进行定期检测和维护，以确保其正常工作状态。
2.2 火灾报警系统液化石油气储配站应配备火灾报警系统，能够及时发现火灾隐患，通过声光信号警示员工并触发自动灭火装置。
报警系统的设置要合理分布，确保覆盖到每个隐患区域。
2.3 防火设备储配站应配备足够数量和类型的灭火器、消防栓、灭火器泵等防火设备，并定期进行检查和维护，以保证其可靠性。
同时，应加强员工的灭火培训，提高应急处理火灾事故的能力。
3. 安全管理篇3.1 环境监测液化石油气储配站应配备环境监测设备，监测气体浓度、温度等参数。
当监测到异常情况时，应及时采取措施，如紧急排放气体、启动报警系统等，确保站点和周边环境的安全。
3.2 安全培训储配站应定期组织员工进行安全培训，使其熟悉安全操作规程和应急处理措施。
液化气站防火设计规范
液化气站防火设计规范20__m3液化气站消防设计要求一、设计依据 1、《城镇燃气设计规范》CB50028-20__6 2、《工业金属管道设计规范》GB50316-20__0（2021年版） 3、《建筑灭火器配置设计规范》GB50140-20__5 4、《工业金属管道工程施工与验收规范》GB50235-97 二、安全间距以下安全间距根据《城镇燃气设计规范》CB50028-20__6第8章第3节“液化石油气供应基地”中的有关规定确定。
1、总容积小于等于20__m3，单罐容积≤50 m3全压力式储罐距基地围墙的间距为20米。
2、卧式储罐距防火堤的间距为3米。
3、总容积小于等于20__m3，单罐容积≤50 m3全压力式储罐距灌装间、汽车槽车装卸台、门卫及值班室的间距为20米。
4、总容积小于等于20__m3，单罐容积≤50 m3全压力式储罐距消防泵房、消防水池（取水口）的间距为40米，距站内主要道路的间距为15米。
5、相邻卧式储罐间的防火间距为较大罐的直径。
三、消防用水设计计算根据《城镇燃气设计规范》CB50028-20__6中的有关规定，消防用水延续时间按照3小时计算，储罐冷却水供给强度为0.15L/S㎡，着火罐的保护面积按照全表面积计算；距着火罐直径（卧式罐按其直径和长度之和的一半）1.5倍范围内的相邻罐取其表面积的一半计算，求的50 m3储罐表面积为81.64㎡，5m3储罐表面积为18㎡。
着火罐为50 m3最大罐，冷却水用量计算：（81.64+81.64÷2+18÷2）㎡×0.15L/S㎡≈20L/S 消防水枪用水量为20L/S，合计用水为20L/S+20L/S=40L/S，合144m3/h，总消防用水量：144m3/h×3h=432 m3。
考虑到站区内有自备消防水井，补水量不小于30m3/h，故设计消防水池总容积为350m3。
设消防水泵两台，型号：IS150-125-315,流量Q=160 m3/h，扬程H=32米，电机功率30KW。
(整理)液化石油气储配站防火
液化石油气储配站防火液化石油气作为一种方便、高效、无污染的燃料，广泛应用在民用及工业之中。
随着液化石油气供应量的迅速增加，全国许多市、县都修建了液化石油气储配站。
而液化石油气是一种火灾危险性较大的易燃易爆化学物品，若逸散到空气中，在火源作用下，就可能发生燃烧、爆炸事故，从而造成人身伤亡和财产损失。
液化石油气大部分储存在城市或城市边缘的液化石油气储备站内，而且，这些储配站都是小型站。
这些液化气站绝大部分是个体经营，管理水平普遍较低，往往存在很多火灾隐患，如果处理不当，会给城市人民的生命财产带来严重威胁。
因此，液化气站历来都是消防监督工作的重点，加强对液化石油气的消防安全管理，防止火灾事故发生，是摆在公安消防机构和经营者面前的一个重要课题。
因此，分析液化石油气储配站的火灾危险性，并由此制定相应的防火措施，就显得尤为必要。
图为储罐区储罐上应有固定式消防喷淋装置图为液化石油气管道实瓶和空瓶应分区堆码，图为空气瓶库火灾危险性液化石油气储配站是用来接收和储存液化石油气，并罐装钢瓶和汽车槽车的场所。
其火灾危险性主要表现在所接收和储存的液化石油气上。
理化性质液化石油气是从油气和石油炼制中得到的较轻的有机化合物，一般为无色气体或黄棕色右油状液体，属于低毒类，主要是由丙烷(C3H8)、丙烯(C3H6)、丁烷(C4H10)、丁烯(C4H8)等烃类化合物组成的混合物，此外，还含有少量的戊烷及硫化物等杂质。
1.密度液化石油气液态时与水(密度=1)的相对密度为0.5〜0.6，气态时与空气(密度=1)的相对密度为1.5〜2.0。
2.闪点及自燃点液化石油气闪点较低，自燃点为446℃〜480℃。
3.沸点液化石油气沸点较低，为-50℃。
4.爆炸极限液化石油气爆炸极限范围较宽，为2%〜10%。
火灾危险性1.容易燃烧液化石油气是由丙烷、丙烯、丁烷、丁烯等烃类化合物组成的混合物，其燃烧热值高达10.5万kJ/m3，火焰温度高达2 000℃。
浅谈液化石油气站的火灾危险性及预防对策
浅谈液化石油气站的火灾危险性及预防对策液化石油气作为一种方便、高效、无污染的燃料，广泛应用在民用及工业之中。
据统计，长春市年消耗液化石油气在200 万吨以上，均储存在城市或城市边缘的液化石油气储备站内，而且，这些储配站都是小型站。
这些液化气站绝大部分是个体经营，管理水平普遍较低，往往存在很多火灾隐患，如果处理不当，会给城市人民的生命财产带来严重威胁。
因此，液化气站历来都是消防监督工作的重点，加强对液化石油气的消防安全管理，防止火灾事故发生，是摆在公安消防机构和经营者面前的一个重要课题。
1 、液化石油气的组成及理、化性质。
所谓液化石油气就是从油气或石油炼制过程中取得的一部分碳氢化合物。
主要成分是丙烷（C3H6 ）、丙烯（C3H10 ）、丁烷（C4H10 ）、丁烯（C4H8 ）及少量的戊烷（C5H10 ）、戊烯（）等，这些碳氢化合物在常温压下呈气态，而压力升高或温度降低时，又很容易使它转变为液态，所以称之为液化石油气。
液化石油气呈气态时，重量比空气重 1.5 — 2.0 倍，在大气中扩散较慢，易向低洼地区流动，着火温度为430 — 460 ℃；爆炸极限较宽，约为1.5 — 9.5% 。
而且其爆炸下限比其它燃气低，液化石油气的饱和蒸汽压大。
在室外气温为50 ℃是其饱和蒸汽压可达 1.8MPa( 绝对压力) ，因此，其储存运输容器均为压力容器。
液化石油气呈液态时，比重约为0.51 ，膨胀系数为水的16 倍，过量充装，会引起容器超压，造成事故。
液化石油气一旦发生泄漏，很容易达到爆炸极限，遇火会发生化学爆炸并猛烈燃烧，在烈焰烘烤下，储罐内液化石油气的饱和蒸汽压迅速上升，造成容器超压，发生物理爆炸。
物理爆炸使火场液体增加，使火势更加猛烈，会再一次引起化学爆炸。
液化气站一旦发生火灾，将会出现物理、化学爆炸交替的连锁反应。
2 、液化气站设备、工艺的基本要求。
2.1 中小型液化石油气站常用的工艺设备（ 1 ）储罐：用以储存液化石油气的压力容器，其设计压力为 1.77MPa, ，有卧式储罐和球罐两种。
液化石油气储罐对火灾热响应及消防设计(最新版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改液化石油气储罐对火灾热响应及消防设计(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes液化石油气储罐对火灾热响应及消防设计(最新版)1引言液化石油气是工业和民用中应用十分广泛的一种燃料。
由于它具有易燃、易爆等危险性,在生产、运输和使用中极易发生火灾和爆炸事故。
液化石油气储罐周围一旦发生火灾,在火灾环境的影响下,储罐内液化石油气的温度和压力会迅速升高,同时储罐的强度会迅速下降,在一定条件下储罐即会发生破裂和爆炸,并进而引起沸液蒸气爆炸(BLEVE),引起爆炸冲击波、容器碎片抛出及巨大的火球热辐射,对周围的人员、建筑和设备造成更大的破坏。
国内外曾多次发生液化石油气火灾并引起连锁爆炸的事故,造成惨重的损失。
如1984年墨西哥一液化气储配站由于液化石油气泄漏引起火灾,使两个球形储罐破裂,液化气大量泄漏引发大火,高温火焰包围了附近的容器,相继造成多台容器破裂爆炸,导致500多人死亡,7000多人受伤,大量工业和生活设施毁坏,成为人类工业史上最为严重的事故之一。
1998年西安液化石油气站由于液化石油气在一球罐底部泄漏,引发火灾,在火焰高温的作用下相继造成2个400立方米的球罐相继发生爆炸,并引起BLEVE,造成十多人死亡,数十人受伤,直接经济损失400多万元。
液化石油气储罐事故及其引起的连锁反应的过程可用图1表示。
因此了解和掌握液化石油气储罐对火灾的热响应规律,从而采取适当的措施防止储罐发生爆炸,是预防和控制重大事故发生的关键。
LNG—液化天然气站消防设计探讨
LNG—液化天然气站消防设计探讨1 概述LNG—液化天然气的缩写，按照美国国家标准NFPA59A定义为：一种基本上是甲烷构成的液态流体，含有微量的乙烷、丙烷、氮或通常在天然气中存在的其他成分。
天然气主要来源于气田和油井伴生气，通常是作为燃料使用。
由于其液化储运技术要求较高，所以国内一直是近距离管道输送，资源浪费严重。
发达国家很早就将天然气进行液化储运，应用于生活、工业、汽车燃气等各个行业。
1999年上海引进法国工艺技术建成了第一个LNG站，作为城市燃气的备用气源。
2000年淄博引进日本技术建设了LNG气化站，主要供应工业生产用气。
由于目前我国未出台LNG站消防设计规范，笔者结合淄博LNG站消防设计审查经验，提出一点浅见，供同行及设计人员参考。
2 设计依据探讨2．1 目前国内相关规范①《石油化工企业设计防火规范》(1999年修订版)GB50160—92②《城镇燃气设计规范》(1998年版)GB50028—93⑧《建筑设计防火规范》(1997年修订版)GBn687④《建筑防雷设计规范》GB50057-94⑤《爆炸和火灾危险环境电力装置设计规范》GB50058—92⑥《建筑灭火器配置设计规范)2BJl40—90⑦《火灾自动报警系统设计规范》》GB50116—98⑧《石油化工企业可燃气体和有毒气体检测报警设计规范》SH3004—19992．2 国外有关规范①美国国家标准NFPA;59A《液化天然气(LNG)生产、储存和装卸标准》(1996年版)②日本部颁标准KHK—4《一般高压瓦斯保安法则》(平成6年修订版)2．3 适用规范探讨由于目前国家尚未出台LNG站消防设计规范或标准，现对以上列出的有关规范的适用性作如下分析：《城镇燃气设计规范》(1998年版)(以下简称《燃规》)第102条规定：本规范适用于新建、扩建或改建的城镇燃气工程和装置设计。
另据《燃规》名词解释，城镇燃气是指符合本规范燃气质量要求的，供给居民生活、公共建筑和工业企业生产作燃料用的，公用性质的燃气。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈液化石油气站防火设计
(新编版)
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0402
浅谈液化石油气站防火设计(新编版)
随着我国石油化学工业的飞速发展，液化石油气作为一种新型燃料，在工业生产及人民生活中得到越来越广泛的应用。
然而，有些地方和单位在新建液化石油气站时，忽视防火设计，致使工程存在不少隐患，火灾和爆炸事故也时有发生。
因此，认真搞好液化石油气站的防火设计，对于保障国家和人民生命财产安全是十分必要的。
下面就常见的储存2500立方米以下、具有灌瓶装置的中小型液化石油气储配站的防火设计谈几点浅见：
一、位置选择及总平面布置
液化石油气站在选择位置及总平面布置上一般应满足以下几方面要求：
1．应为独立的建筑物及构筑物，布置在城市郊区或本单位边缘，并位于本单位和附近居民区、明火及火花散发地点的下风向或侧风
向，远离名胜古迹、游览区、大型公共建筑、重要物资仓库以及电台、电视台、导航站等重要设施。
2．储罐区和甲类生产厂房与相邻企业的建构筑物、堆场、厂内外铁路、道路、室外变配电室以及与民用建筑、生产辅助建筑、明火或火花散发地点的距离应分别满足“建筑设计防火规范”
（TJ16-74）第15、16、17、47、52条要求。
3．液化气站内应平正、无低洼之处，严禁设在有地下和半地下的防空洞上，生产区周围应设置用不燃材料建筑与辅助生产区有明显分隔的围墙，其实体高度不小于2米，储罐区还应设防护墙，其高度为1米，为便于进出储罐区，其墙上应设二处以上用不燃材料做成的过墙踏步。
4．储罐之间的防火间距：球形储罐不应小于相邻较大罐的半径，卧式储罐之间及至防护墙的净距离应不小于相邻较大储罐的直径，并不小于1．5米；两排储罐之间的防火间距不应小于其中最长罐长度的一半。
5．铁路专用线中心距储罐不小于35米，卸车栈桥一般应设在
铁路专用线的单侧，在其两端和栈桥每隔60米应设一处安全梯；汽车槽车卸车时，车台中心线距储罐不应小于30米，并应有不小于5‰的坡度，以便在发生事故情况下汽车能自动滑行。
6．压缩机室及烃泵房、空实瓶间、罐装间、槽车库、卸车台等之间的防火间距应大于12米。
上述车间（不包括卸车台）及泵房至贮罐的防火间距还应分别满足25米和15米的要求。
二、建筑与结构的防火设计
液化石油气站的储罐区、卸车栈桥、汽车卸车台、蒸发汽化间、压缩机间、烃泵房、阀门控制间、汽车槽车库、空实瓶间及罐装间等均属于甲类火灾危险性场所，因此，在建筑设计中应充分考虑以下几方面问题：
1．应采用钢筋混凝土柱或框架承重的一、二级耐火等级建筑，其用于防爆泄压的轻质屋面或门窗与厂房体积的比值（平方米／平方米）不小于0．05至0．1。
空实瓶间宜为开敞或半敞开式建筑。
2．地面采用不发火花地面，门窗向外开启，所有房间内均不应设地下或半地下室及管沟，压缩机间、烃泵房地坪应稍高于邻近区
域地坪。
3．上述甲类火灾危险性车间内不应设置办公室、休息室等，如必须设置时应用耐火极限不低于3．5小时的墙隔开。
空实瓶库与灌瓶间因工艺需要而毗连建筑时，总建筑面积不应超过750平方米，防火墙间250平方米。
4．液化石油气储罐区防护墙应采用耐火极限不小于4小时的不燃材料构筑；如储罐上侧设遮阳棚，其棚应用石棉瓦钢架等不燃材料构成。
对其它辅助性的建筑如值班室、修理间、办公室、传达警卫室、机修车间、锅炉房、化验室、新瓶库等一般可作为辅助和丁类生产建筑进行考虑，只要与甲类生产厂房及储罐区满足以上所述的防火间距，均可按照正常建筑进行设计。
变配电室属于丙类生产建筑，且具有一定的火灾危险性，因此，应采用一、二级耐火等级建筑，建在生产辅助区内，并与液化石油气贮罐距离不小于30米。
10千伏以下变配电室（所），如必须与甲类生产厂房毗连时，应符合“爆炸和火灾危险场所电力装置设计规
范”（GBJ58-83）第3．3．2，3．3．3条要求。
三、电气及避雷设计
液化石油气站内生产区的建筑及储罐区均属于易燃易爆危险场所，电气防爆等级为Q－2级。
具体要求如下：
1．压缩机、烃泵、真空泵等机械设备的电机及控制开关、生产区中的照明设备、插座均应符合“爆炸和火灾危险场所电力装置设计规范”表3．2．1要求，照明开关及线路保险等装置宜集中设置在警卫值班室内，配线安装在密封良好的金属管内，并应位于室内液化气管线的上侧。
2．生产区内不应设置架空电线。
通向车间内的动力线应采用电缆，埋入地下，埋置深度不小于30公分。
采用电缆沟时，沟内应全部用沙充填，以防液化石油气泄入沟内。
3．为防止漏电、短路和液化石油气在管线内流动时产生高电位静电，下列部位应有可靠的保护接地：（1）生产区所有电气设备的外壳、支架、金属电线管和其它可能通电的金属部分；（2）所有液化石油气工艺管线、压缩机泵等连接软管端部；（3）液化石油气储
罐（每个罐不少于二处）。
上述各处电阻均不应大于10欧姆。
4．对其法兰接头处应用φ5钢筋进行跨接；管线平行敷设相距100毫米以内时，每20-30米应跨接一次。
5．铁路槽车卸车栈桥和汽车槽车卸车台处均应设静电接地线的接头，电阻不大于10欧姆，铁路装卸专用线的始端应设绝缘垫，以防铁路上的杂散电流进入卸车线。
此外，对于防雷设计，应按第二类“工业建筑物和构筑物”进行设计，具体应符合“建筑防雷设计规范”（GBJ57-83）第3．2．3至3．2．5条要求。
四、消防供水设计
液化石油气储罐应有与夏季防晒洒水设施综合考虑的固定消防冷却洒水设施，喷水压力不小于2．5kg／cm∧2，洒水强度每平方米罐表面积不小于3升／秒，冷却用水量按着火罐及30米（如着火罐小于200m∧3时为15米）范围内邻近罐考虑。
水量要求保持连续20分钟，喷淋装置控制阀门应远离储罐10米以外。
同时，还应设置辅助移动式水枪冷却设施，水枪不少于4支，每支水枪供水能力不小
于7．5升／秒，出口压力3．5kg／cm∧2。
当采用消防水池作为上述消防用水时，水池容量应按灭火延续时间3小时计算；消防水池与站内建、构筑（除水泵房）间距应不小于15米，距储罐、卸车台间距不小于30米。
消防水泵及泵房具体设计应符合“建筑设计防火规范”
（TJ16-74）第126、127、128条要求。
生产及储罐区排水应通过水封井排出。
五、工艺防火设计
搞好液化气站的工艺防火设计也是不可忽视的一个重要问题，在工艺设计中除满足正常的设计要求外，还必须满足以下几点要求：1．管道系统的设计应保证液化石油储罐之间相互倒罐。
设残液回收装置及残液罐。
液化石油气贮罐一般有2个以上。
2．罐体上应设置安全阀、压力表、温度计、液面计、防冻式排污阀、远传和直观的报警装置。
固定支座设在连接管线集中一端（另一支应应为活动支座）。
3．在贮罐和卸车装卸管路上的液相和气相管出口设置过流阀和
紧急切断阀，液相进口管上设止回阀，在生产中能形成封闭液态的管段上设置管道安全阀。
4．卸车台部位装设过滤器、流量计及压力表等装置。
5．压缩机应装设安全阀和进气过滤器，烃泵在吸入管上装放入大气的支管，闸阀和压力表、压出管上装设单向阀和闸阀以及安全回流阀。
6．在压缩机出气和进气管上设置气液分离器、油气分离器等。
此外，在站内有火灾爆炸危险的车间内（除敞开或半敞开建筑），应设置机械强制通风装置（防爆型），换气每小时不少于10次。
当房间小于50平方米也可采用自然通风，通风口总面积按房间地面每平方米300平方厘米计算确定，并设在房间下部。
在泵房、罐装、空实瓶间内还应设置检漏报警装置，高度0．1米。
XXX图文设计
本文档文字均可以自由修改。
