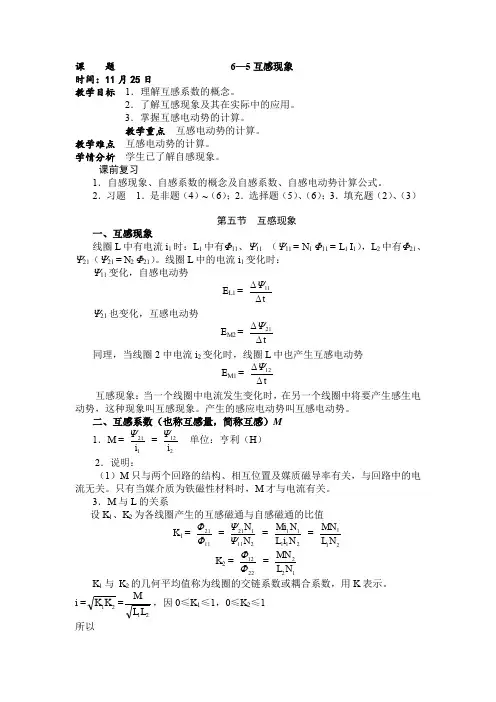

互感现象
1、互感现象的产生
目
2、互感系数与互感电动势
录
3、互感线圈的同名端
4、互感现象的应用与危害
1.互感现象的产生

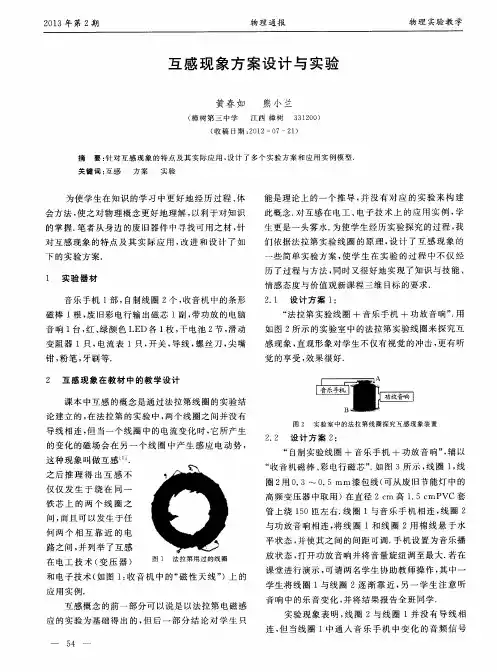

实验：当把电路A 的开关闭合时，
电路B中电流表有电流；当把电
路A的开关断开时，电路B中电流
表也有电流。
A
B
分析：在开关闭合和断开的瞬间，通过线圈A的电流要发生 变化，线圈A产生的磁通量也就随之改变，其中必然有一部 分磁通穿过线圈B，所以在线圈B中产生感应电动势，从而在 线圈B回路中产生了感应电流。
1.互感现象的产生
由于一个线圈的电流变化，
导致另一个线圈产生感应电动势的
现象，称为互感现象。在互感现象
A
中产生的感应电动势，叫互感电动
B
势。
对比自感：自感是一个线圈发生的电磁感应现象；而互感是 两个或者多个线圈发生的电磁感应现象。但其中本质是一样。
2.互感系数与互感电动势
互感动势：
I em M t
3.互感线圈的应用与危害
1、应用
汽车点火系统
铁芯
原 ∽U1线
圈
n1 n2
副 线 U2
圈
3.互感线圈的应用与危害
2、危害
互感与自感一样,也有其不利的一面。例如,在电子设备中,若线 圈的位置装配不当,则各个线圈之间会因互感耦合而产生相互干扰, 严重时会造成整个电路无法工作;又如,有线电话常常会由于两路 电话间的互感而引起串音等。在这种情况下就需要设法避免互感 的干扰。
上式说明，线圈中的互感电动势，与互感系数M
和另一线圈中电流的变化率 I 的乘积成正比。 t
3.互感线圈的同名端
一对互感线圈中，一个线圈的电流发生变化时，在本线圈中产生 的自感电压与在相邻线圈中所产生的互感电压极性相同的端点称 为同名端，以“ * ” , “ ·” , “ Δ ”等符号表示。如图所示
