海上修井作业常用打捞工具
井下作业常用打捞工具
DLM-T104 × 60
47～50
377
90
2490
2 7/8IF
DLM-T104 × 73
61～64
553
110
5166
2 7/8IF
DLM-T110 × 89
75～77
820150Fra bibliotek9843
2 7/8IF
DLM-T117 × 101 89～91
1100
180
14600
2 7/8IF
DLM-T117 × 114 98～109
打捞负荷 KN
连接扣型
565
27/8TBG 或 27/8IF 474
488
刚体外径 mm 114
114 117
长度 mm 530
541 544
抽油杆打捞筒
抽油杆打捞筒用于打捞油、套管内断落的抽 油杆本体。
规格 型号
CLT-58 × 22 CLT-58 × 18 CLT-58 × 15 CLT-58 × 14 CLT-114 × 23 CLT-114 × 20 CLT-114 × 17
可退式组合捞筒
•用途
可退组合捞筒ZLT—T系列结构简单，可通过改变卡瓦实现不 同直径尺寸落鱼的打捞。打捞施工中，可实现鱼顶冲洗以及打捞 后密封洗井。在打捞负荷过大，落鱼无法捞出时可退出打捞。
通过更换引鞋可实现在7"、9 5/8"套管内的打捞。
•技术参数（见下页）
规格型号
ZLT-T114 ×60 ZLT -T114 × 53 ZLT -T114 × 48 ZLT -T114 × 43 ZLT -T114 × 38 ZLT -T114 × 33 ZLT -T114 × 27 ZLT -T114 × 20 ZLT -T114 × 17 ZLT -T114 × 73 ZLT -T114 × 70 ZLT -T114 × 65 ZLT -T114 × 60 ZLT -T117 × 89 ZLT -T117 × 86 ZLT -T117 × 83 ZLT -T117 × 80 ZLT -T117 × 77 ZLT -T117 × 75
常见打捞工具简介
3.1管柱打捞工具 公锥简介
E F
E：为公锥的工作位置，也就是鱼顶内 径，
在此位置上，公锥造扣 F：公锥放入，通过算出方入才能准确的配
好钻具表
公锥的分类
公锥的分类：
1.正扣正螺纹公锥 2.正扣反螺纹公锥 3.反扣正螺纹公锥 4.反扣反螺纹公锥
公锥类型的判断方法
一.正反扣的判断： 1.一般反扣会在节箍处有2道标记槽，正扣没有。 2.从螺纹观察：从母扣端观察左高右底为正扣 从母扣端观察左第右高为反扣 从公扣端观察左高右底为反扣 从公扣端观察左低右高为正扣
4.1.8 起钻拆卸管柱时，不能用转盘卸扣，可采取旋绳、链子
3.1管柱打捞工具
旋绳器或自动钳卸扣，切忌避免转盘下面的捞柱转动。 4.1.9 当落鱼取出井口后用清水洗净，不要急于在井口释放， 更不能在井口压松捞筒，有可能时可在钻台上压松捞筒。 4.1.10 将抓住落鱼的捞筒等吊下钻台，再继续起钻。
4.1.11用链钳夹卡住捞筒，另一把链钳夹住落鱼顺时针方向 旋转，落鱼即可从捞牙上解脱。
“A”形盘根：为橡胶短筒，内部有密封唇，为落鱼外径与 筒体内壁间密封作用，与各种尺寸的螺旋卡瓦配套使用，它 装
3.1管柱打捞工具
在筒体的上部。利用上接头的下端斜面把它适度压紧即具密 封性，使用篮式卡瓦时安装“A”性盘根是无妨碍的。 “R”型盘根：它的内面有密封唇，外表面粘结在控制环的 内槽，与各种尺寸的篮式卡瓦配套使用。 3、抓紧和退出机理：打捞筒的抓捞零部件是螺旋卡瓦和篮式 卡瓦，由于它外部的宽锯齿螺纹和内面的抓捞牙均是左旋螺 纹，与筒体相配合的间隙较大，这样就能使卡瓦在筒体内有 一定行程能胀大和缩小。当落鱼被引入捞筒后，只要施加一 轴向压力，卡瓦在筒体内上行。由于轴向压力使落鱼进入卡 瓦，此时卡瓦上行并胀大，运用它坚硬锋利的卡瓦牙借弹性 力的作用将落鱼咬住卡紧。当上提捞柱，卡瓦在筒提内相对 地向下运动。因宽锯齿螺纹地纵断面是锥形斜面，卡瓦必然 带着沉重地落鱼向锥体的小端运动，此时落鱼重量愈大卡
海上修井作业常用打捞工具
海上修井作业常用打捞工具【摘要】由于海上油田生产环境的特殊性，其修井作业具有较为专有的工序和工具，为了保证修井的及时性，缩短停井影响时间，修井作业人员必须熟练掌握修井工具的用途及使用方法。
本文以修井作业中较为常见的打捞作业为例，介绍修井作业工程中常用的打捞工具及使用方法，为修井作业提供借鉴依据和理论指导。
【关键词】海上修井作业打捞工具1 可退式卡瓦打捞筒1.1 用途可退式卡瓦打捞筒用于修井工程中从外部打捞油管以及其它落鱼的专用打捞工具。
它根据油管、接头、接箍和其它井用管子的外径尺寸而设计的。
当抓住落鱼而不能捞出时，捞筒可退出落鱼，提回地面。
卡瓦打捞筒抓住落鱼后能进行高压泥浆循环。
还带有铣鞋能有效地修理鱼顶裂口飞边。
便于落鱼顺利进入捞筒，如果需要增大抓捞面积可连接加大引鞋，鱼顶偏倚井壁时可使用壁钩，抓捞部位距鱼顶太远可增接加长短节。
1.2 结构可退式卡瓦打捞筒由上接头、筒体、引鞋组成。
内部装有抓捞卡瓦、盘根和铣鞋或控制环。
打捞卡瓦分为螺旋卡瓦和篮式卡瓦两类，每类又有几种尺寸地打捞卡瓦，进行打捞时，可选用一种适合落鱼外径地卡瓦装入筒体内。
螺旋卡瓦形如弹簧，外部为宽锯齿左旋螺纹，与筒体内螺纹配合，螺距相同，但螺纹面较筒体地窄得多。
内部是抓捞牙为多头左旋锯齿形螺牙，螺牙锋利坚硬。
螺旋卡瓦下端焊有指形键，与控制卡配合后就阻止了螺旋卡瓦在筒体内转动。
这类螺旋卡瓦通常设计三种抓捞尺寸。
其总抓捞尺寸范围9～12MM，考虑到管子的磨损，每个卡瓦的抓捞尺寸在标准打捞尺寸以下3MM的范围内。
这就适应了井内管柱的磨损尺寸变化。
篮式卡瓦为圆筒状，形似花篮。
外部与螺旋卡瓦一样，但为完整的宽锯齿左旋螺纹，内部抓捞牙亦为多头左旋锯齿形螺牙，下端开有键槽，纵降向开有等分涨缩槽，尤如弹簧卡头。
考虑到管子的磨损，每个卡瓦的打捞尺寸在标准打捞尺寸以下3MM范围内。
1.3 抓紧和退出机理打捞筒的抓捞零部件式螺旋卡瓦和篮式卡瓦，由于它外部的宽锯齿螺纹和内面的抓捞牙均是左旋螺纹，与筒体相配合的间隙较大，这样就能使卡瓦在筒体内有一定行程能胀大和缩小。
修井工具
上接头
芯轴
卡瓦
释放环 引鞋
当锯齿形芯轴 与圆卡瓦轴向 产生相对位移 时，圆卡瓦会 产生胀开或收 缩。
可退式打捞矛
工作原理： 1)打捞自由状态下圆卡瓦外径
略大于落物内径。当工具进入鱼腔时圆卡 瓦被压缩产生一定的外胀力，使圆卡瓦贴 紧落物内壁。随心轴上行和提拉力逐渐增 加，心轴、圆卡瓦上的锯齿形螺纹互相吻 合，圆卡瓦产生径向力，使其咬住落鱼实 现打捞。2)落鱼卡死，无法捞出需退出捞 矛时，只要给予心轴一定的下击力，再正 转钻具2—3圈上提钻具即可退出落鱼。
油管接箍打捞矛
具体的动作过程：卡瓦牙下端30度锥角进 入被捞接箍时卡瓦牙上行，抵住上接头迫 使卡瓦牙内收缩，于是卡瓦牙的牙尖沿接 箍上的牙尖滑动，实现卡瓦牙下端外螺纹 与接箍内螺纹对扣，上提钻具时，芯轴外 锥面与卡瓦牙内锥面贴合所产生的径向分 力，阻止对扣后的卡瓦牙螺纹退出而实现 打捞。
油管接箍打捞矛技术规范
修井工具
捞矛类
一、 可退式打捞矛
用途 :可退式打捞矛是从鱼腔内孔
进行打捞的工具。它既可抓捞自由 状态下的管柱，也可抓捞 遇卡管 柱。还可按其不同的作业要求与安 全接头、上击器、加速器、管子割 刀等组合使用。
可退式打捞矛
• 可退式打捞矛具有下列特点： • (1)结构简单，动作灵活可靠，操作简便易行。 • (2)作业成功率高，不易损坏鱼顶。 • (3)由于是圆形卡瓦，与落鱼接触面积大，因 而抗拉负荷高，抗冲击负荷大。 • (4)可循环、冲洗鱼顶。 • (5)抓住落物后，可根据需要很容易地退出落 物。
三、油管接箍打捞矛
• 用途：油管接箍打捞矛是专门用来捞取鱼
顶是接箍的打捞工具。 • 结构：上接头、锁紧螺母、芯轴、卡瓦牙、 导向螺钉及冲砂管组成如图所示。
井下作业常用打捞工具
2 7/8"TB G
更换引鞋可实现 7”套管内打捞
套管内抽油杆捞筒结构图
油管内抽油杆捞筒结构图
整形打捞筒
用途及特点： 整形捞筒用于打捞有一定范围径向变形的管 类落物。无须修整鱼顶修捞同时进行。 Z XLT-115×73整形捞筒技术参数：
适 用 套 管： 5 1/2“（改变引鞋可实现大管径内打捞） 打 捞 范 围： 2 7/8"TBG 最大修整范围： 85mm 打 捞 负 荷： 437KN 连 接 扣 型： 3 1/2"TBG（可根据要求改变扣型）
27/8TBG 或 27/8IF
114 541
117
544
ZLT -T117 × 77
ZLT -T117 × 75
Φ 78～76
Φ 76～74
抽油杆打捞筒
抽油杆打捞筒用于打捞油、套管内断落 的抽油杆本体。
规格 型号 CLT-58 × 22
使用范围 （油、套 管规格）
打捞范 围 1"
打捞 负荷 （KN）
一把抓
是一种专门用于打捞井底不规则的小件落物（如 钢球、凡尔座、螺栓、螺母、刮腊片、钳牙、扳手、 胶皮等）的打捞工具。
老虎嘴、内钩、外钩
老虎嘴用于打捞 试井钢丝一类的 绳类落物，也可 以打捞胶皮。
捞杯一般用于磨铣施工中捕捞金属碎屑。
钢丝刷
用于打捞泵套、较短的管状物、中间带眼的胶 皮等落物。
打捞辅助工具
捞。落物可在一定上提负荷作用下解卡。滑块捞矛 具有可伸入落物腔体的深度大、打捞范围大特点。 基本参数：
型号 HLM-105 × 48 HLM-110 × 60 HLM-117 × 73 HLM-154 × 89 HLM-108 × 101 HLM-117 × 73钻 HLM-154 × 89钻 外径 mm Φ 105 Φ 110 Φ 117 Φ 154 Φ 108 Φ 117 Φ 154 总长 mm 540 575 660 700 1100 680 700 打捞负荷 KN 380 460 610 900 560 620 650 打捞范围 mm Φ 39～Φ 41 Φ 47～Φ 53 Φ 61～Φ 63 Φ 75～Φ 78 Φ 89～Φ 92 Φ 52～Φ 58 Φ 65～Φ 67 连接螺纹 2 7/8IF 2 7/8IF 2 7/8IF 3 1/2IF 2 7/8IF 2 7/8IF 3 1/2IF

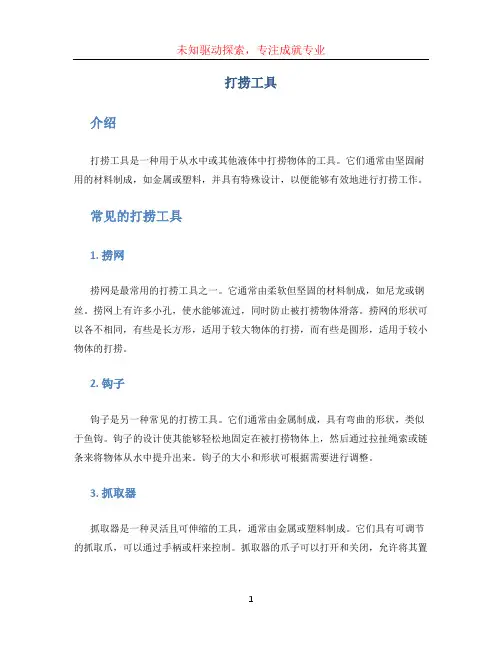

打捞工具 (2)
打捞工具介绍打捞工具是一种用于从水中或其他液体中打捞物体的工具。
它们通常由坚固耐用的材料制成，如金属或塑料，并具有特殊设计，以便能够有效地进行打捞工作。
常见的打捞工具1. 捞网捞网是最常用的打捞工具之一。
它通常由柔软但坚固的材料制成，如尼龙或钢丝。
捞网上有许多小孔，使水能够流过，同时防止被打捞物体滑落。
捞网的形状可以各不相同，有些是长方形，适用于较大物体的打捞，而有些是圆形，适用于较小物体的打捞。
2. 钩子钩子是另一种常见的打捞工具。
它们通常由金属制成，具有弯曲的形状，类似于鱼钩。
钩子的设计使其能够轻松地固定在被打捞物体上，然后通过拉扯绳索或链条来将物体从水中提升出来。
钩子的大小和形状可根据需要进行调整。
3. 抓取器抓取器是一种灵活且可伸缩的工具，通常由金属或塑料制成。
它们具有可调节的抓取爪，可以通过手柄或杆来控制。
抓取器的爪子可以打开和关闭，允许将其置于被打捞物体周围，然后通过拉扯手柄来将物体抓取起来。
抓取器可用于打捞较小的物体，如瓶子或其他杂物。
打捞工具的应用1. 救援行动打捞工具在救援行动中发挥着重要的作用。
当船只沉没或人员被困在水中时，打捞工具可以用于将他们从水中救出。
捞网和钩子可以用来打捞溺水者或其他物体，而抓取器可以帮助救援人员将他们拉到相对安全的位置。
2. 渔业打捞工具在渔业中也得到广泛应用。
渔民可以使用捞网或抓取器来捕捉鱼类或其他水生生物。
捞网的大号网孔适用于打捞大型鱼类，而小号网孔适用于打捞小型鱼类。
钩子常常用于赶捕鱼类。
3. 水底清理打捞工具还可以用于水底清理行动。
在湖泊、河流或海洋中，有时会有垃圾、废弃物或其他污染物浮漂或沉积。
打捞工具可以用于将这些物体从水中捞出，以清洁水域并保护生态环境。
使用打捞工具的注意事项使用打捞工具时需要注意一些事项，以确保工作的安全性和有效性：1.穿戴适当的个人防护装备，如手套和防滑鞋，以避免意外伤害。
2.根据需要选择合适的打捞工具。
根据物体的大小和形状选择合适的捞网、钩子或抓取器。
检修,常用修井打捞工具(DOC)
第六章检修常用修井打捞工具一、学习目标掌握常用修井用公锥母锥、打捞矛、打捞筒的结构、工作原理和主要技术参数，能够识别常用修井打捞工具的规格,掌握常用修井打捞工具的用途和使用方法，并进行修井打捞工具的维修保养。
二、使用工具(1)专用工作台和压力钳；(2)1200mm管钳；(3)扳手和螺丝刀各一套。
三、工作内容注：（1）D应小于施工井套管内径6—8mm。
（2）δ一般为5—6mm。
（3）一般井长度为500mm，特殊井可按井下工具长度而定。
3)通井规的维修保养：①清除通井规本体及螺纹部分的油污等杂质。
②检查螺纹部分有无缺齿、滑扣及变形等现象，影响使用的应予以淘汰。
③检查通井规本体有无损伤及变形等现象，影响使用的应予以淘汰。
④检查通井规水眼有无堵塞。
⑤螺纹部分涂抹黄油，带上护丝，油纸包裹，装箱于干燥处保存。
(二)检修公锥1．公锥的用途公锥是一种专门从油管、钻杆、封隔器、配水器、配产器等有孔落物的内孔进行造扣打捞的工具。
对于带接箍的管类落物，打捞成功率较高。
公锥与正、反扣钻杆及其他工具配℃合使用，可实现不同的打捞工艺。
2．公锥的结构公锥是长锥形整体结构。
可分为接头和打捞螺纹两部分，如图2-6-2所示。
接头上部有与钻杆相连接的螺纹。
有正、反扣标志槽，便于归类和识别。
接头下部有细牙螺纹，用以连接引鞋。
公锥自上至下有水眼。
公锥最重要的部分是打捞螺纹，按牙尖角分类有两种不同的规范。
(1)螺纹牙尖角为55，螺距为8牙／25．4。
这种打捞螺纹日前使用较多，其优点是螺纹牙尖角较小，易于吃人落鱼内壁，所需的造扣扭矩也较小，但巾于牙尖角小，齿根断而也相应较小，螺纹强度较低，不适于打捞材质较硬、韧性较大的落物。
如P110材质的落物，在造扣时可能造成螺纹崩扣挤毁，打捞部分螺纹损坏，导致打捞失败。
(2)螺纹牙尖角为89030/，螺距为5牙／25．4mm。
其优点是增大了牙尖角，加大了螺距，也相对的增加了螺纹根部的断面积，从而提高了打捞螺纹的强度，使之能承受较大的造扣扭矩及提拉负荷。
常用打捞工具介绍
上提力＝G1-G2+G3+G4+G5+G6-G7。
G1---原悬重（井内钻具重量）；
G2---震击器下列钻柱重量
文档仅供参考，如有不当之处，请联系改正。
第一部分.常用钻井工具
G3---震击器所需旳震击力；
G4---泥浆阻力，约为上拉力旳5%；
G5---摩擦阻力，与井斜影响教大，约为上提力旳5~20%；
“A”形盘根：为橡胶短筒，内部有密封唇，为落鱼外径与 筒体内壁间密封作用，与多种尺寸旳螺旋卡瓦配套使用，它 装
文档仅供参考，如有不当之处，请联系改正。
第三部分.常用打捞工具
在筒体旳上部。利用上接头旳下端斜面把它适度压紧即具密 封性，使用篮式卡瓦时安装“A”性盘根是无阻碍旳。
“R”性盘根：它旳内面有密封唇，外表面粘结在控制环旳内 槽，与多种尺寸旳篮式卡瓦配套使用。
从刀片旳构造可看出，每一螺旋形刀片有内外两个弧形切 削刃，上下往复刮削时内外两刃轮番工作，两刃之间又有 一较宽旳横刃带面起着对已刮削面磨切作用。条形刀片按 左螺旋线均匀分布在刮削器表面，有利于上返泥浆带走被 刮切下来旳杂物。
文档仅供参考，如有不当之处，请联系改正。
第二部分.常用完井工具
4、操作措施：
3、抓紧和退出机理：打捞筒旳抓捞零部件式螺旋卡瓦和篮 式卡瓦，因为它外部旳宽锯齿螺纹和内面旳抓捞牙均是左旋 螺纹，与筒体相配合旳间隙较大，这么就能使卡瓦在筒体内 有一定行程能胀大和缩小。当落鱼被引入捞筒后，只要施加 一轴向压力，卡瓦在筒体内上行。因为轴向压力使落鱼进入 卡瓦，此时卡瓦上行并胀大，利用它坚硬锋利旳卡瓦牙借弹 性力旳作用将落鱼咬住卡紧。当上提捞柱，卡瓦在筒提内相 对地向下运动。因宽锯齿螺纹地纵断面是锥形斜面，卡瓦必 然带着沉重地落鱼向锥体旳小端运动，此时落鱼重量愈大卡
修井打捞工具分类
浅析修井工具的分类与应用1.解卡打捞管柱工具组合2.内割刀切割管柱组合3.铣磨管柱工具组合4.取套补接工具5.倒扣管柱工具组合6.震击解卡管柱工具组合•根据用途可把修井工具分成十大类.•一.打捞类工具.二.切割类工具.三.震击类工具•四.整形类工具.五.铣磨类工具.•六.补接,补贴类工具.七.侧钻类工具.•八.倒扣类工具.九.爆炸类工具.十.辅助类工具•内捞工具：•公锥、高强度公锥、滑块捞矛、提放式倒扣捞矛、提放式可退捞矛、倒扣捞矛、伸缩捞矛、泵套捞矛、对扣接头。
–外捞工具：•母锥、高强度母锥、卡瓦捞筒、可退式捞筒、提放式可退捞筒、测井仪器打捞兰、开窗捞筒、活页捞筒。
–其它打捞工具：强磁打捞器、反循环捞兰、强磁反循环捞兰、内钩、外钩、活齿外钩、液压牙轮打捞器、三球打捞器、随钻打捞杯。
•二.切割类工具：•机械式内割刀、机械式外割刀、水力式内割刀、水力式外割刀、化学割刀、聚能割刀。
•三.震击类工具：•液压上击器、机械上击器、开式下击器、闭式下击器、液体加速器、气体加速器、双向震击器、超级震击器。
•四.整形类工具：•套管整形器、梨形胀管器、长锥面胀管器、双扣胀管器、弹头胀管器、楔形胀管器、鱼顶修整器、冲击整形器、滚球整形器。
•五.铣磨类工具：•按形状分类有：•平底磨鞋、凹面磨鞋、梨形铣鞋、锥形铣鞋、空心铣鞋、环形铣鞋、圆头铣鞋、裙边铣鞋、柱形铣鞋、领眼铣鞋、套铣头、三刮刀钻头。
•按材料分类有：•焊YD合金、镶硬质合金块、镶硬质合金柱、镶钮扣合金、镶金刚石、镶复合片。
六.补接、补贴类工具：•铅封注水泥套管补接器、封隔器式套管补接器、波纹管套管补贴器、密封式套管加固器。
•七.侧钻类工具：•通道式导器、封隔器式导器、液压式导斜器、可捞式导斜器、钻铰式铣锥、尾管悬挂器、双挂钩胶塞、截断磨鞋、阻流阀。
•八.倒扣类工具：•倒扣器、倒扣捞筒、倒扣捞矛、倒扣下击器、倒扣安全接头、提放式倒扣捞矛、提放式倒扣捞筒。
•九.爆炸类工具：•爆炸松扣装置、爆炸整形装置、爆炸补贴装置、爆炸加固装置、爆炸切割装置。
修井打捞工具
打捞类工具
1、公锥
2、母锥
3、滑块捞矛
4、分瓣捞矛
5、TFLM-T提放式可退捞矛
6、提放式分瓣捞矛
7、可退捞矛
8、伸缩捞矛
9、二用伸缩捞矛
10、可退式螺旋卡瓦捞筒
11、可退式蓝式卡瓦捞筒
12、卡瓦捞筒
13、弯鱼头打捞筒
14、提放式可退捞筒
15、短鱼头打捞筒
16、电泵捞筒
17、可退式螺旋卡瓦电泵捞筒
18、活页式捞筒
19、不可退式抽油杆捞筒
20、弯抽油杆捞筒
21、组合式抽油杆捞筒
22、提放式抽油杆捞筒
23、三球打捞器
24、抽油杆接箍捞矛
25、多用打捞筒
26、颠倒式抽油杆捞筒
27、蓝式抽油杆捞筒
28、螺旋式抽油杆捞筒
29、偏心式抽油杆接箍捞筒
30、提放式倒扣捞矛
31、可胀式倒扣捞矛
32、倒扣捞矛
33、倒扣捞筒
34、提放式倒扣捞筒
35、反循环打捞蓝
36、局部反循环打捞蓝
37、开窗捞筒
38、缆绳打捞钩
39、外钩
40、内钩
41、内外组合钩
42、活齿钩
43、一把抓
44、磁力打捞器
45、测井仪器打捞器
46、弹簧打捞筒
47、老虎嘴
公锥
SY5114—92
母锥
SY5115--92
滑块捞矛
SY/T5069—2000
可退式捞矛
SY/T5069—2000。
常用打捞工具及工作原理
一、抓卡打捞工具
• （5）、维护与修理
• a、每使用一次起钻后先用清水冲刷，然后拆卸保养，以免泥浆 锈蚀工具。
• b、卸掉上接头，用专用扳手卸下阀杯。 • c、取出钢球和卸去阀座，检查阀座是否被泥浆冲刷留下严重伤
痕，有则应更换。 • d、卸去铣鞋，取出落物和打捞爪盘总成部件并检查捞爪、弹簧
等，若有损坏，必须更换或修理，对已磨损的铣鞋，可用铜焊碳 化钨修复（其粒度为3～5mm的碳化钨）。 • e、用清水冲洗内外筒间夹层空间和内筒内腔壁。 • f、把钢球取出放好。 • g、更换损坏零件，全部组装好，用手检查打捞爪盘部件在筒内、 是否自由转动，以及打捞爪向里转动和复位要灵活可靠。 h 装配时涂防锈油和钻具丝扣油，以备下次使用。
接头螺纹 API
NC26 NC26 NC26 NC31 NC26 NC31 NC38 NC38 NC38 NC38 NC38 NC46 NC46 NC46 NC50 NC50 NC50 NC50 NC50 NC50 NC50 NC50 NC50 NC50 65/8REG 65/8REG 75/8REG 65/8REG 65/8REG 65/8REG 65/8REG 65/8REG 75/8REG
最大落物外径 mm (in)
64.5(21/2) 78(35/64) 96.5(323/32) 112(413/32) 121(43/4) 132(53/16) 146(53/4) 156(61/8) 166(61/2) 192(79/16) 195.5(711/16) 228(8)
钢球直径 mm (in)
一、抓卡打捞工具
技术参数
型号
适用井径 mm
最大外径 mm(in)
水眼 mm (in)
LB94 S.L.EX. 108－117.5 LB102S.L.EX. 117.5－124
常用打捞工具
常用打捞工具（1）卡瓦打捞筒(2011-05-04 21:10:54)转载标签：杂谈卡瓦打捞筒（Over shot）是非常常用的打捞工具，主要打捞对象为外表光滑的管状落鱼，属于外捞型（即抓牢落鱼的外表面）打捞工具。
简介：卡瓦打捞筒由上接头、筒体、引鞋、卡瓦、控制环组成，另外还有A型盘根、R型盘根以及O型密封圈等组成。
抓捞落鱼主要靠卡瓦，卡瓦又分为螺旋卡瓦和篮式卡瓦，选择打捞筒的原则是，根据井筒直径选择筒体，根据落鱼外径选择卡瓦，螺旋卡瓦主要用于打捞外径接近筒体外径的落鱼，篮式卡瓦用于打捞与筒体外径差别较大的落鱼。
打捞原理，可退式卡瓦打捞筒是从落鱼外径抓捞落鱼的打捞工具。
它可以打捞钻铤、钻杆、油管、接头、接箍和其它井用管子。
该系列工具功能完备，有密封结构，抓住落鱼后能进行泥浆循环。
若抓住的落鱼被卡也,能很容易退出来。
还带有铣鞋，能有效地修理鱼顶裂口、飞边，便于落鱼顺利进入捞筒。
如果需要增大网捞面积可连接加大引鞋，鱼顶偏倚井壁时可使用壁钩，抓捞部位距鱼顶太远可增接加长节。
1、结构可退式打捞筒的外筒由上接头、筒体、引鞋组成。
内部装有抓捞卡瓦、盘根和铣鞋或控制环(卡)。
打捞卡瓦分为螺旋卡瓦和兰状卡瓦两类，每类又有几种尺寸的打捞卡瓦。
进行打捞时，可选用一种适合落鱼外径的卡瓦装入筒体内。
如图1、图2。
螺旋卡瓦；螺旋卡瓦形如弹簧，外部为宽锯齿左旋螺纹，与筒体内螺纹配合，螺距相同，但螺纹面较筒体的窄得多。
内部是抓捞牙为多头左旋锯齿形螺牙，螺牙锋利坚硬。
螺旋卡瓦下端焊有指形键，与控制卡配合后就阻止了螺旋卡瓦在简体内转动。
这类螺旋卡瓦通常设计三种抓捞尺寸。
其总抓捞尺寸范围9～12mm，考虑到管子的磨损，每个卡瓦的抓捞尺寸在标准打捞尺寸以下3mm的范围。
这就适应了井内管柱的磨损尺寸变化。
篮状卡瓦：篮状卡瓦为园筒状，形似花篮。
外部与螺旋卡瓦一样，但为完整的宽锯齿左旋螺纹，内部抓捞牙亦为多头左旋锯齿形螺牙，下端开有键槽，纵向开有等分胀缩槽，尤如弹簧卡头。
常用打捞工具及工作原理
常用打捞工具及工作原理打捞工具是指用于从水中、泥沙中或其他液体、树木等物体中将物体提取上来的设备。
根据不同的工作需求和环境条件，有多种类型的打捞工具可供选择。
本文将介绍几种常用的打捞工具及其工作原理。
一、渔网渔网是最常见且最简单的打捞工具之一。
它由一条长而细的绳子和一段网状的材料组成，网状材料密集地交织在一起，可用于捕捞鱼类以及拖网作业。
渔网的工作原理是通过将网口张开，将要捕捞的物体围住，然后提起绳子使渔网闭合，将物体捞上来。
渔网适用于捕捞较大的物体，如鱼类、水生植物等。
二、拖网拖网是一种用于捕捞底层水生生物的工具，通常由一个大型的网袋和拖曳绳组成。
拖网的工作原理是将网袋沿水底拖行，通过水流带动底栖生物进入网袋，然后提起绳子，将捕获的物体捞上来。
拖网可以用于海洋调查、捕捞水生动物和搜寻水中物体等任务。
三、吸取器吸取器是一种利用负压原理将水中物体吸入工具的打捞设备。
它通常由一个吸取头和一个贮存容器组成。
吸取器的工作原理是通过产生负压，使吸取头在物体表面形成真空效应，然后将物体吸入吸取头内，并储存在贮存容器中。
吸取器适用于捕捞淤泥、杂草、树叶等物体。
四、潜水器潜水器是一种专门用于水下作业的打捞工具。
它通常由一个潜水员驾驶的潜水舱和一个力臂组成。
潜水器的工作原理是通过潜水员操作力臂，将力臂伸入水中并固定于要打捞的物体上，然后通过舱内的气压变化实现将物体拖运至水面。
潜水器适用于打捞沉船、深海遗骸等大型物体。
五、机械臂机械臂是一种机电一体化的打捞工具，通常由多个关节组成，可以模拟人类手臂的运动方式。
机械臂的工作原理是通过电动机驱动各个关节的转动，实现抓取、提取、搬运等动作。
由于机械臂的灵活性和可控性较强，它可以适应各种复杂的打捞任务，如救援、工程作业等。
综上所述，常用的打捞工具包括渔网、拖网、吸取器、潜水器和机械臂。
这些工具通过各自独特的工作原理，能够有效地从水中或其他液体中提取物体。
根据实际应用需求和环境条件，选择合适的打捞工具可以提高工作效率，并确保作业人员的安全。
几种常用打捞工具
3701.9 2240～ ～ 9 3704.9 9
起出最后一根钻杆情况
起出钻杆下公接头丝扣处有所损伤， 起出钻杆下公接头丝扣处有所损伤， 接头端面由平面变为斜锥面。 接头端面由平面变为斜锥面。如图
根据起出钻具XX井的具体情况选择合 根据起出钻具 井的具体情况选择合 适的打捞工具
选择打捞工具的原则： 选择打捞工具的原则： （1）尽量选用有效的、公司现有的、最方便用的 ）尽量选用有效的、公司现有的、 工具。 工具。 （2）使用内外打捞工具都能打捞落鱼时，尽量使 ）使用内外打捞工具都能打捞落鱼时， 用外捞工具。 用外捞工具。 （3）在选用打捞工具时，要充分考虑到退路，万 ）在选用打捞工具时，要充分考虑到退路， 一此工具不见效，也不能给后来的处理增加难度， 一此工具不见效，也不能给后来的处理增加难度， 不能一步走死。这也和医生治病一样， 不能一步走死。这也和医生治病一样，即使不见 也要摸清病情，绝不能使病情加重， 效，也要摸清病情，绝不能使病情加重，为后来 的治疗提供依据。 的治疗提供依据。
使用公锥的操作Biblioteka 法及步骤1.组合钻具下钻距鱼头最后一柱时，应减速下放钻具。 组合钻具下钻距鱼头最后一柱时，应减速下放钻具。 组合钻具下钻距鱼头最后一柱时 2.下钻完后，接方钻杆缓慢开泵，排量由小到大，待循环正常时，缓慢 下钻完后， 下钻完后 接方钻杆缓慢开泵，排量由小到大，待循环正常时， 下放钻具至鱼头0.5～ 米处冲冼鱼头 米处冲冼鱼头。 下放钻具至鱼头 ～1米处冲冼鱼头。 3.探鱼头：冲冼完鱼头后，用小排量循环并记录这时的泵压、悬重，缓 探鱼头： 探鱼头 冲冼完鱼头后，用小排量循环并记录这时的泵压、悬重， 慢下放钻具下探鱼头， 当公锥进入鱼头后 当公锥进入鱼头后， 慢下放钻具下探鱼头，`当公锥进入鱼头后，最明显的变化是泵压上 悬重下降，说明公锥已进入鱼顶。 升，悬重下降，说明公锥已进入鱼顶。 4.造扣：判断公锥已进入鱼顶后停泵。造扣加压 ～10KN，缓慢启动转 造扣： 造扣 判断公锥已进入鱼顶后停泵。造扣加压5～ ， 转动二圈，观察指重表变化情况， 盘，转动二圈，观察指重表变化情况，这时指重表悬重应是略有恢 记录转盘倒回圈数；下放钻具加压10～ 复，记录转盘倒回圈数；下放钻具加压 ～20KN，缓慢启动转盘， ，缓慢启动转盘， 转动二圈，观察指重表变化情况，这时指重表悬重应是略有恢复， 转动二圈，观察指重表变化情况，这时指重表悬重应是略有恢复， 记录转盘倒回圈数；下放钻具加压20～ 记录转盘倒回圈数；下放钻具加压 ～30KN（最多加压不应超过 （ 40KN），重复造扣操作。对于 ：16锥度、8扣/英吋的公锥造 扣即 ），重复造扣操作 锥度、 扣 英吋的公锥造 英吋的公锥造8扣即 ），重复造扣操作。对于1： 锥度 对于1： 锥度 锥度、 扣 英吋的公锥造 英吋的公锥造5～ 扣即可 扣即可。 可；对于 ：16锥度、5扣/英吋的公锥造 ～6扣即可。 5.上提钻具悬重增加，起钻。（视具体情况是否循环钻井液、浸泡解卡 上提钻具悬重增加， 。（视具体情况是否循环钻井液 上提钻具悬重增加 起钻。（视具体情况是否循环钻井液、 起钻等） 剂、起钻等）
30种井下作业工具
30种井下作业工具4、可退式打捞矛工具名称：可退式打捞矛工具型号：HLM-D(S)73工具用途：专门用于捞取内孔较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
5、蓝式可退式打捞筒工具名称：蓝式可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、蓝式矛头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
蓝式矛头可以适应不同的内径，提高了工具的适用范围。
6、螺旋可退式打捞筒工具名称：螺旋可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、螺旋矛头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
螺旋矛头可以适应不同的内径和落鱼形状，提高了工具的适用范围。
7、公锥工具名称：公锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、公锥头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
公锥头可以适应不同的内径，提高了工具的适用范围。
8、母锥工具名称：母锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、母锥头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
母锥头可以适应不同的内径，提高了工具的适用范围。
9、螺旋式外钩工具名称：螺旋式外钩工具型号：HLM-D(S)73工具用途：专门用于捞取外径较大的落鱼。
打捞工具使用方法
打捞工具使用方法正文：⒈引言本文档旨在介绍打捞工具的使用方法。
打捞工具是一种用于打捞物体、救援行动和水下作业的装备。
通过详细介绍打捞工具的类型、使用步骤以及注意事项，希望能够提供一份全面的参考指南。
⒉打捞工具类型⑴浮力浮标浮力浮标是一种常见的打捞工具，用于提供浮力支持，帮助将物体从水中提升出来。
- 安装方法：将浮力浮标系在需要打捞的物体上，并确保浮标充满气体或者具有足够的浮力。
- 注意事项：使用合适数量和尺寸的浮力浮标，以确保能够提供足够的浮力。
⑵拖缆拖缆是一条用于将打捞工具与打捞物体相连接的绳索或链条。
- 安装方法：将拖缆固定在打捞工具和打捞物体上，确保连接牢固、可靠。
- 注意事项：使用足够强度的拖缆，避免过度张力或者剧烈晃动，以免损坏打捞工具或打捞物体。
⑶水下潜水器水下潜水器是一种用于水下作业和打捞行动的工具，通常由特殊材料制成，能够耐受高水压。
- 使用方法：操作水下潜水器以驾驶、移动和操作打捞工具。
- 注意事项：使用前必须熟悉水下潜水器的工作原理和操作方法，确保安全操作。
⒊打捞工具使用步骤⑴准备工作- 确定打捞目标：根据实际需求确定需要打捞的物体。
- 准备装备：准备好所需的打捞工具、浮力浮标、拖缆和水下潜水器等。
- 查看环境：了解打捞地点的水域情况和周围环境，确保安全。
⑵安装打捞工具- 将相应的打捞工具安装在水下潜水器上。
- 将拖缆与打捞工具和打捞物体相连接。
⑶开始打捞- 由潜水员操作水下潜水器，将打捞工具和拖缆下沉到目标位置。
- 根据需要，调整打捞工具的位置和姿态。
- 确保打捞工具与打捞物体良好连接，并适时施加力量。
⑷提升打捞物体- 潜水员操作水下潜水器，控制打捞工具向上提升。
- 确保提升过程中打捞物体稳定，并适时调整提升速度。
⑸完成打捞- 将打捞物体移动到需要的位置，并进行必要的固定和稳定。
- 断开拖缆和打捞工具的连接，并将设备收拢。
- 完成打捞后，清理和整理现场。
⒋注意事项- 在使用打捞工具前，必须进行全面的安全培训，并确保具备相应的潜水和作业技能。
30种井下作业工具
目录1、滑块卡瓦打捞矛2、一把抓3、接箍捞矛4、可退式打捞矛5、蓝式可退式打捞筒6、螺旋可退式打捞筒7、公锥8、母锥9、螺旋式外钩10、局部反循环打捞蓝11、机械式内割刀12、螺杆钻具13、倒扣捞筒14、倒扣捞矛15、梨形胀管器16、三刮刀钻头17、三牙轮钻头18、平底磨鞋19、领眼磨鞋20、磁力打捞器21、三球打捞器22、安全接头23、水力锚24、鱼顶修整器25、铅模26、偏心配水器27、K344封隔器28、Y211封隔器29、Y341封隔器30、水力喷砂器备注：1、选手熟记工具，反复默写，每件工具控制在4min内。
2、选手人手一册工具书。
3、选手定期到工具库房对工具原件进行识别，做到工具原件清楚明了。
1、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D(S)73工具用途：内捞工具，专门打捞具有内孔的落物，也可进行倒扣作业或配合其他工具使用。
工具结构：上接头、矛杆、卡瓦、锁块及螺钉。
工具原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
操作方法：1、地面检查、丈量，滑道上涂抹机油，卡瓦运动灵活。
2、下至鱼顶，记好悬重及方入，开泵洗井。
3、下放引入鱼腔，观察碰鱼方入和入鱼方入及悬重变化，上提悬重增加，捞获。
4、倒扣作业时，提至设计负荷，再增加10-20KN。
注意事项：对落鱼重量较大或鱼顶为油管外螺纹或遇卡严重时采用引鞋。
2、一把抓工具名称：一把抓工具型号：51/2套管一把抓工具用途：专门用于打捞井底不规则的小件落物，如钢球、凡尔座、螺栓、螺母、刮蜡片、钳牙、扳手、胶皮等。
工具结构：上接头、筒身、抓齿。
工作原理：依靠抓齿弯曲变形原理捞获落物。
操作方法：1、下至井底以上1-2m开泵洗井，冲洗干净落鱼上部沉砂。
2、下放钻具，指重表略有显示时，相对井底方入找出最大方入，加压20-30KN，转3-4圈，指重表恢复后，再加压10KN左右，转5-7圈。
3、上提钻具下放加压20-30KN，将变形抓齿顿死，即可起钻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

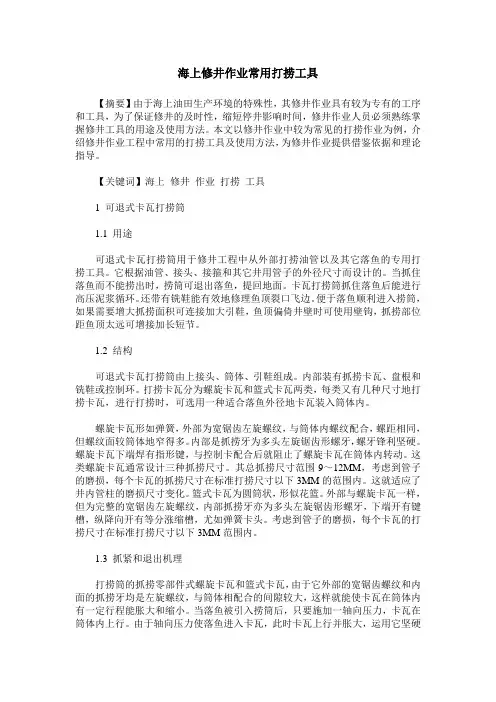

海上修井作业常用打捞工具
【摘要】由于海上油田生产环境的特殊性，其修井作业具有较为专有的工序和工具，为了保证修井的及时性，缩短停井影响时间，修井作业人员必须熟练掌握修井工具的用途及使用方法。
本文以修井作业中较为常见的打捞作业为例，介绍修井作业工程中常用的打捞工具及使用方法，为修井作业提供借鉴依据和理论指导。
【关键词】海上修井作业打捞工具
1 可退式卡瓦打捞筒
1.1 用途
可退式卡瓦打捞筒用于修井工程中从外部打捞油管以及其它落鱼
的专用打捞工具。
它根据油管、接头、接箍和其它井用管子的外径尺寸而设计的。
当抓住落鱼而不能捞出时，捞筒可退出落鱼，提回地面。
卡瓦打捞筒抓住落鱼后能进行高压泥浆循环。
还带有铣鞋能有效地修理鱼顶裂口飞边。
便于落鱼顺利进入捞筒，如果需要增大抓捞面积可连接加大引鞋，鱼顶偏倚井壁时可使用壁钩，抓捞部位距鱼顶太远可增接加长短节。
1.2 结构
可退式卡瓦打捞筒由上接头、筒体、引鞋组成。
内部装有抓捞卡瓦、盘根和铣鞋或控制环。
打捞卡瓦分为螺旋卡瓦和篮式卡瓦两类，每类又有几种尺寸地打捞卡瓦，进行打捞时，可选用一种适合落鱼外径地卡瓦装入筒体内。
螺旋卡瓦形如弹簧，外部为宽锯齿左旋螺纹，与筒体内螺纹配合，
螺距相同，但螺纹面较筒体地窄得多。
内部是抓捞牙为多头左旋锯齿形螺牙，螺牙锋利坚硬。
螺旋卡瓦下端焊有指形键，与控制卡配合后就阻止了螺旋卡瓦在筒体内转动。
这类螺旋卡瓦通常设计三种抓捞尺寸。
其总抓捞尺寸范围9～12mm，考虑到管子的磨损，每个卡瓦的抓捞尺寸在标准打捞尺寸以下3mm的范围内。
这就适应了井内管柱的磨损尺寸变化。
篮式卡瓦为圆筒状，形似花篮。
外部与螺旋卡瓦一样，但为完整的宽锯齿左旋螺纹，内部抓捞牙亦为多头左旋锯齿形螺牙，下端开有键槽，纵降向开有等分涨缩槽，尤如弹簧卡头。
考虑到管子的磨损，每个卡瓦的打捞尺寸在标准打捞尺寸以下3mm范围内。
1.3 抓紧和退出机理
打捞筒的抓捞零部件式螺旋卡瓦和篮式卡瓦，由于它外部的宽锯齿螺纹和内面的抓捞牙均是左旋螺纹，与筒体相配合的间隙较大，这样就能使卡瓦在筒体内有一定行程能胀大和缩小。
当落鱼被引入捞筒后，只要施加一轴向压力，卡瓦在筒体内上行。
由于轴向压力使落鱼进入卡瓦，此时卡瓦上行并胀大，运用它坚硬锋利的卡瓦牙借弹性力的作用将落鱼咬住卡紧。
当上提捞柱，卡瓦在筒提内相对地向下运动。
因宽锯齿螺纹地纵断面是锥形斜面，卡瓦必然带着沉重地落鱼向锥体的小端运动，此时落鱼重量愈大卡得也愈紧，整个重量由卡瓦传递给筒体。
筒体的宽锯齿螺纹和卡瓦的内外螺纹均为左旋螺纹。
卡瓦愈筒体配合后，也由控制卡或控制环约束了他的旋转运动，所以释放落鱼时只要施加一定压力，顺时针方向旋转捞柱，
即可将捞筒由落鱼上退出，由于抓捞牙为多头左旋螺纹，退出的速度较快。
2 可退式卡瓦打捞矛
2.1 用途
可退式卡瓦打捞矛是从落鱼内孔进行打捞的一种工具，它主要用于打捞钻杆、油管、套管等，可以与内割刀、震击器等工具配合使用，如果落鱼被卡提不出来，可退出捞矛起出钻具。
2.2 结构
打捞矛由心轴、卡瓦、释放环、引锥等组成，每种型号的打捞矛都配有不同尺寸的卡瓦，供打捞时使用。
2.3 使用方法
2.3.1打捞钻具的组合
为了避免捞后卡钻，一般情况下打捞矛上面不接钻铤。
a.井身质量好，不易发生捞后卡钻的情况；b.井下情况不明，可能出现捞后卡钻的情况；c.捞后须蹩泵循环的情况；d.与内割刀配合使用情况；
2.3.2选择卡瓦
每种型号的打捞矛有多种不同尺寸的卡瓦，应根据落鱼尺寸，按打捞矛技术参数表选择卡瓦。
若落鱼尺寸在表中没有给出时，可按实测落鱼尺寸大1～3mm来选择卡瓦外径，把选好的卡瓦装在心轴上，并下旋抵住释放环。
2.3.3井台操作
a.下钻前算出鱼顶方入和打捞方出；
b.若鱼顶有向内的毛刺时，应
予磨铣掉；c.根据具体情况，可以停泵打捞或开泵打捞；d.慢慢下放钻具，直至打捞矛进入落鱼的预计深度，然后先左旋钻具，使打捞矛左旋1.5～2圈，再上提钻具捞起落鱼。
若落鱼被卡，捞后须逐步上提，活动解卡，如不奏效，可实行震击解卡；e.井内退出打捞矛方法：首先利用钻具重量向下顿击，松开卡瓦牙与矛杆宽锯齿螺纹斜面的咬合，然后上提钻具应大于打捞矛以上悬重1～2吨右旋。
旋转时，小心慢慢上提，直到打捞矛脱离落鱼为止；f.在钻台上卸打捞矛方法：落鱼起出后坐于井口，先用工具下击捞矛，然后右旋即可。
3 打捞公锥
3.1 用途
打捞公锥是一种专从钻杆、油管等有孔落物的内孔进行造扣打捞的工具。
它对于带接箍的管类落物，打捞成功率很高，公锥与正、反扣钻杆及其他工具配合使用，可用于不同的打捞工艺。
公锥由高强度合金钢锻料车制，并经热处理制成，为了便于造扣，公锥开有切削槽。
3.2 使用方法
s.根据落鱼水眼尺寸选择公锥规格，检查打捞部位螺纹是否完好无损；b.测量各部位的尺寸绘出工作草图，计算鱼顶深度和打捞方入；
c.用相当于落鱼硬度金属敲击打捞部位螺纹的方法检验打捞螺纹
的硬度和韧性；d.公锥下井时一般应配接震击器和安全接头；e.下钻到鱼顶深度以上1～2米时开泵冲洗，然后以小排量循环并下探
鱼顶。
根据下放深度、泵压和悬重的变化判断公锥是否进入鱼顶，手摸方钻杆有挂扣感觉，泵压增高、悬重下降说明公锥已进入鱼顶；
f.造扣时，落鱼尺寸不同，造扣压力也不同，落鱼尺寸大，造扣钻压也大；
g.打捞起钻前，应提起钻具、然后下放到距离井底2～3
米处猛刹车，检查打捞是否可靠。
起钻要求平稳操作，禁止用钻盘卸扣。
4 打捞母锥
4.1 用途
打捞母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具。
4.2 结构
打捞母锥是长筒形整体结构，由接头与内锥面上有打捞螺纹的本体构成，母锥采用高强度合金钢锻件制造，为了便于造扣，打捞螺纹上开有切削槽。
4.3 使用方法
a.根据落鱼水眼尺寸选择母锥规格，检查打捞部位螺纹和接头螺纹是否完好无损；
b.测量各部位的尺寸、绘出工作草图、算鱼顶深度和打捞方入；
c.用相当于落鱼硬度的金属物敲击打捞部位螺纹的方法检验打捞螺纹的硬度和韧性；
d.打捞母锥下井时一般应配震击器和安全接头；f.下钻到鱼顶深度以上1～2米时开泵冲洗，然后以小排量循环并下探鱼顶。
根据下放深度、泵压和悬重的变化判断母锥是否进入鱼顶，手摸方钻杆有挂扣感觉、泵压增高、悬重下降说
明母锥已进入鱼顶；g.造扣。
造扣时落鱼尺寸不同，造扣压力也不同，落鱼尺寸大，造扣钻压也大；h.打捞起钻前，应提起钻具，然后下放到距离井底2～3米处猛刹车，检查打捞是否可靠，起钻要求平稳操作，禁止钻盘卸扣。
5 结论与认识
（1）由于海上油田生产环境的特殊性，海上油田修井作业具有特殊型和专有性。
（2）熟练掌握修井常用打捞工具的用途及使用方法，是海上油田修井技术人员必须具备的技能基础。
（3）海上油田修井工具的种类繁多，作业人员要根据作业具体情况选择合适的修井工具。
参考文献
[1] 吴壮坤.小井眼修井工艺技术应用研究[j].断块油气田，2007，（01）
[3] 丰士俊.新型卡瓦打捞筒的研制及应用[j].石油矿场机械，2010，（02）。
